WH-LTE-7S4 V2 无公网IP时使用花生壳内网映射实现外网数据采集
2020-11-03


  一、资料下载

  设置软件

  4G模块7S4 V2说明书

  4G模块软件设计手册

  4G模块硬件设计手册

  虚拟串口软件下载

  二、实现功能

  在无公网IP的情况下实现实现外网数据采集,是通过花生壳这个软件,做内网映射,映射出一个可以访问的公网IP。

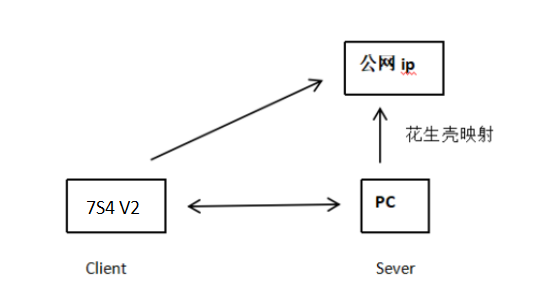

  三、拓扑图展示


  四、操作步骤

  1.下载花生壳客户端

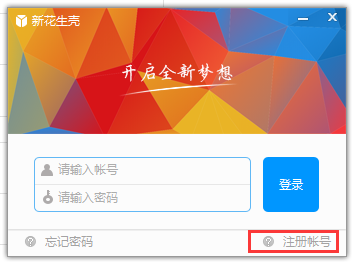

  2.注册帐号

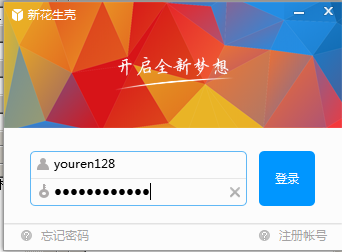

  3.登录账号

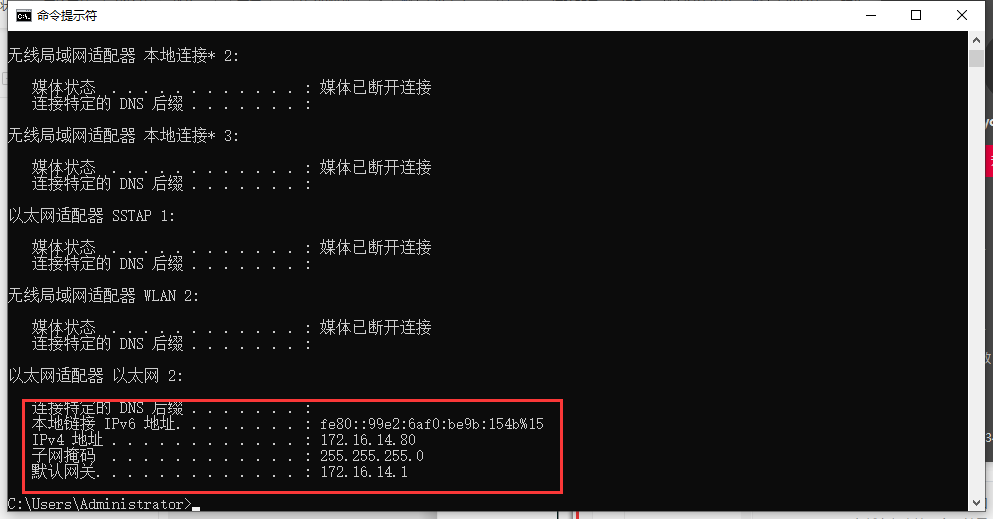

  4.查询当前主机IP,我们需要将此IP进行映射。

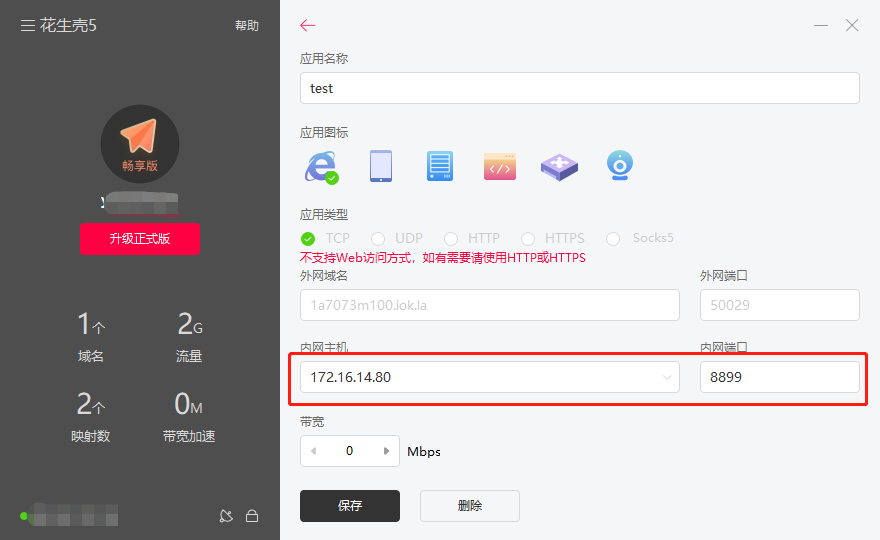

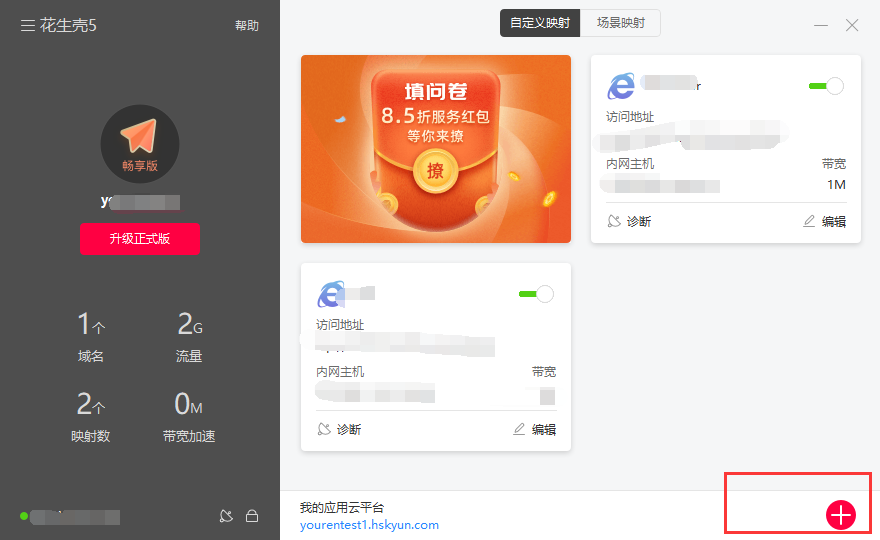

  5.添加映射,映射的内网主机IP为当前电脑IP,端口可以自定义,不被占用即可。

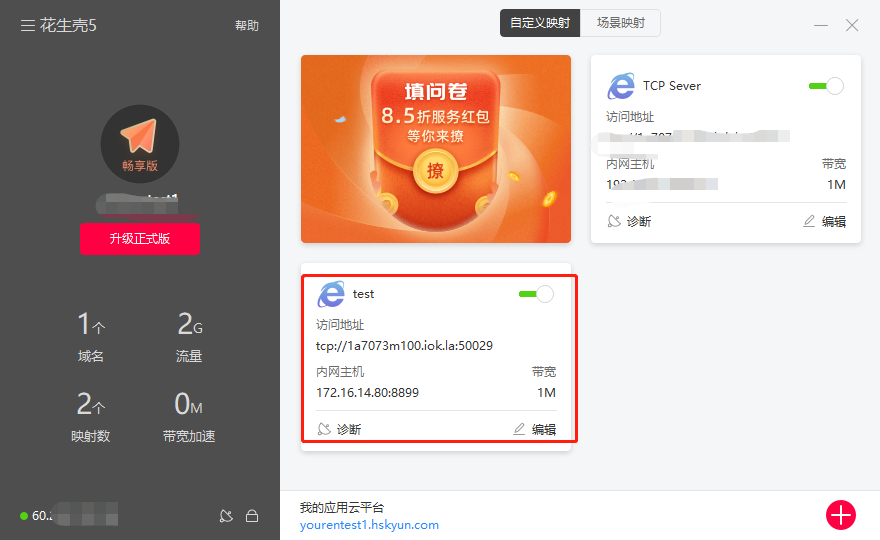

  6.映射完成

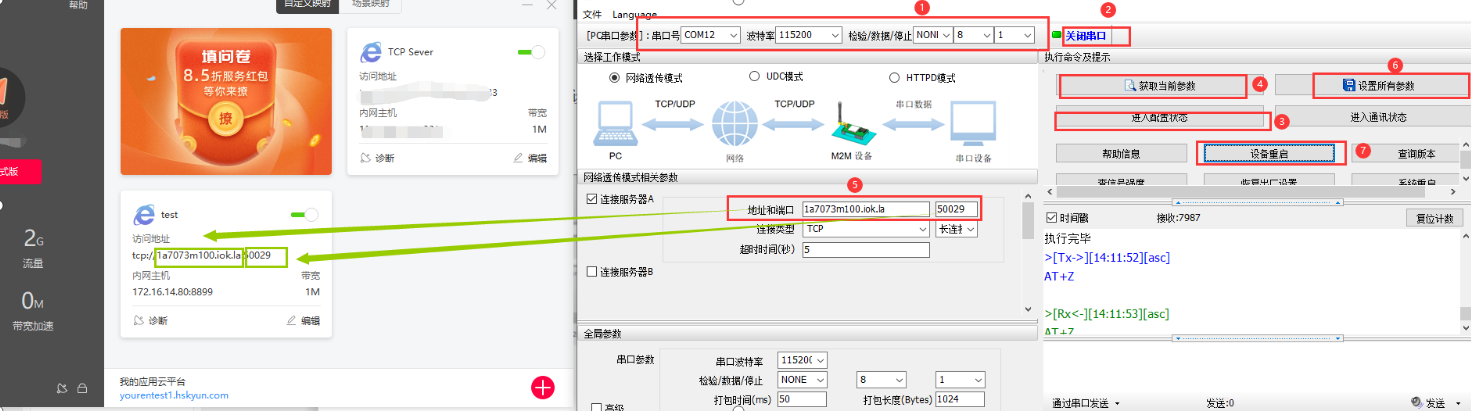

  7. 打开7S5设置软件。进行如下设置。通过串口基本参数(波特率115200,校验位N,数据位8,停止位1)进入配置状态进行配置。


  8. 配置完成后设置所有参数,并重启使用。

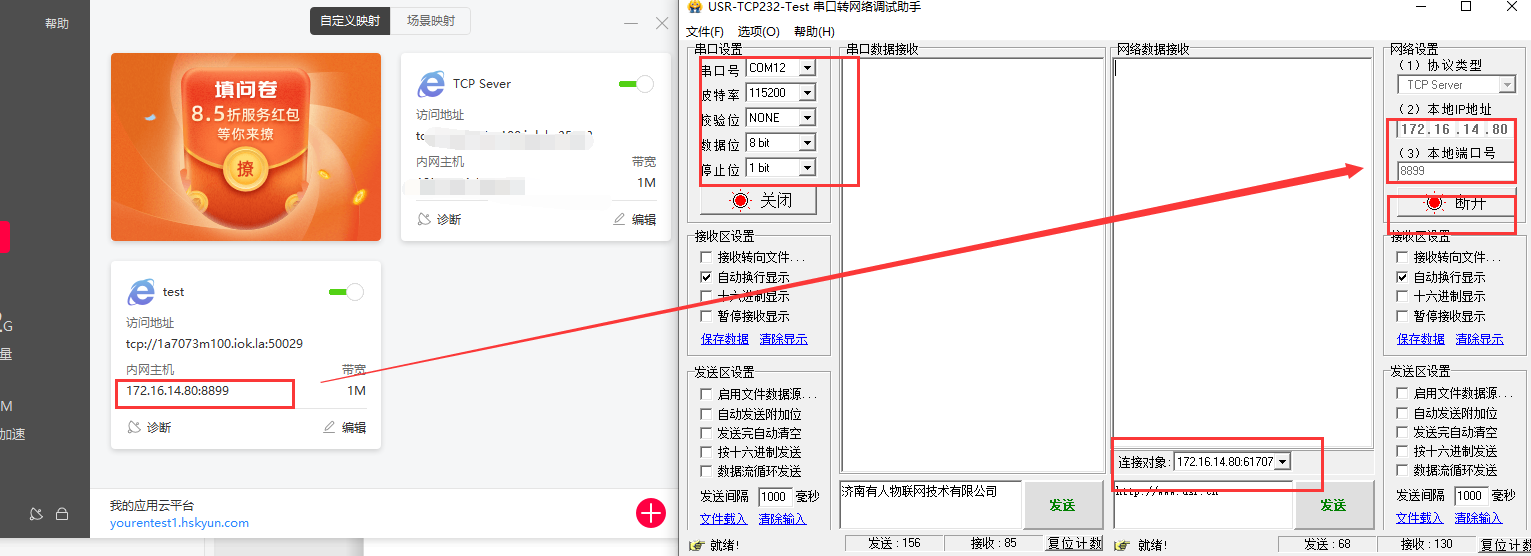

  9.使用有人Test调试助手软件做本地TCP Server监听,4G DTU连接上来会在软件网络端连接对象里显示出来。

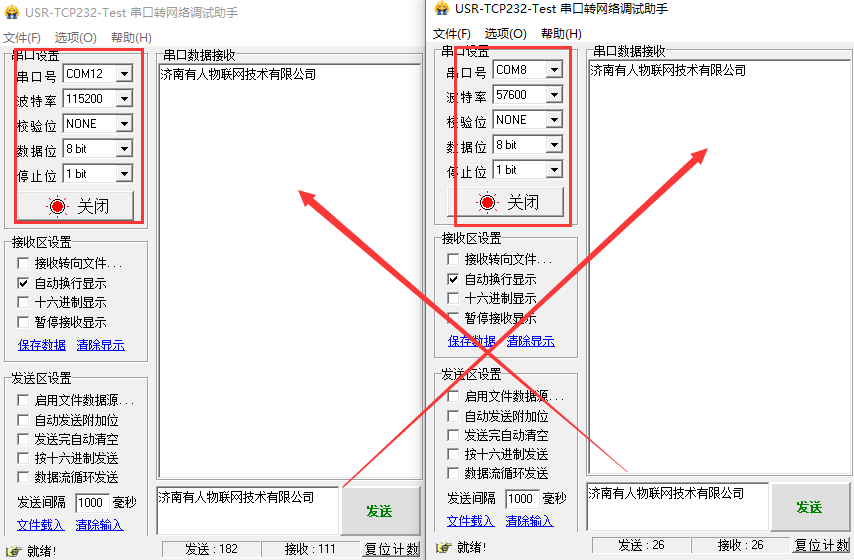

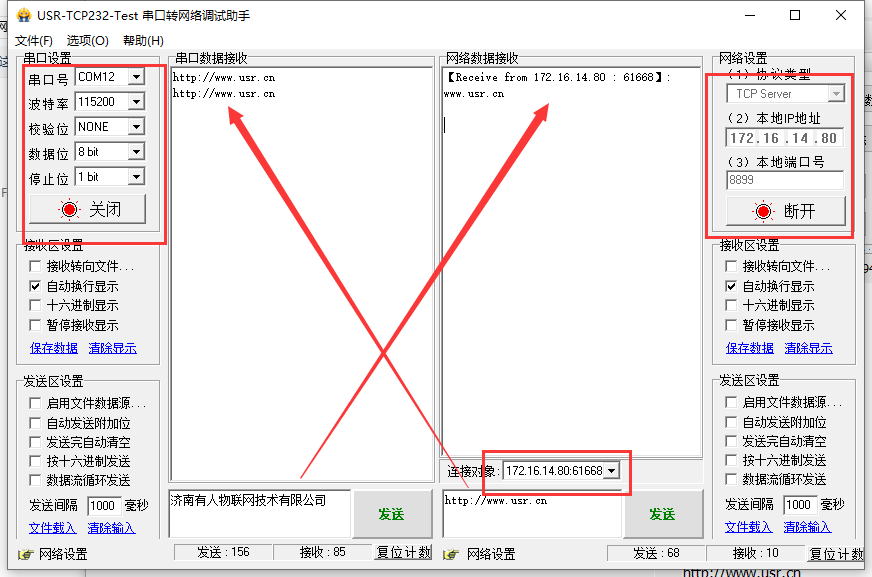

  10.使用有人Test调试助手软件测试GPRS DTU串口到网络数据收发情况

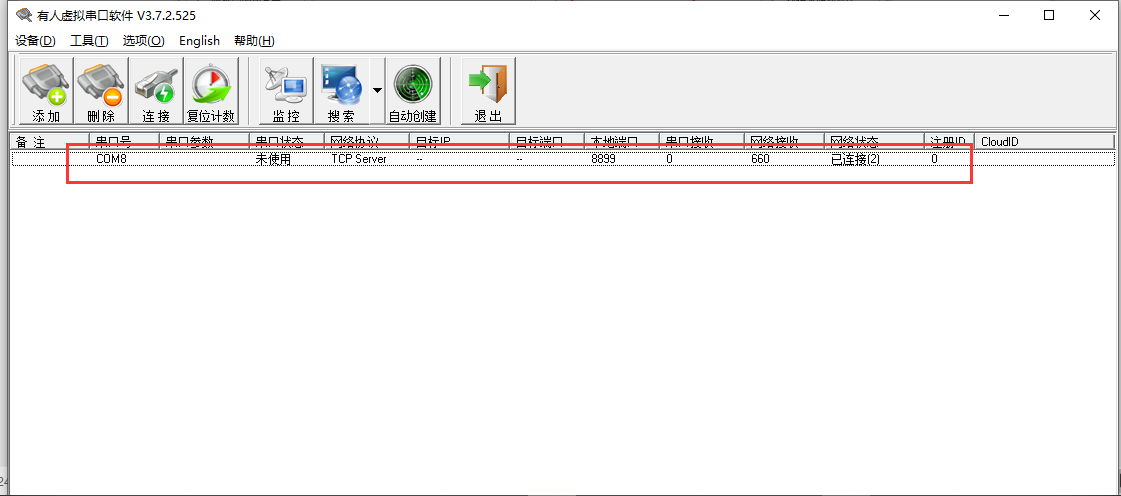

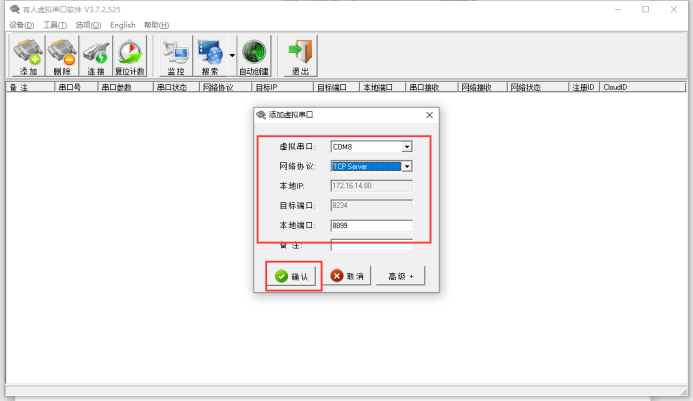

  11.使用虚拟串口软件建立TCP Server网络监听(使用时需要将Test调试助手软件创建的Server监听关闭,不能同时使用),且串口必须为未被占用的串口号。



  12.使用Test调试助手软件测试串口到虚拟COM口数据收发情况。
