一、资料下载

7S5设置软件下载：https://www.usr.cn/Download/885.html

说明书：https://www.usr.cn/Download/871.html

软件设计手册：https://www.usr.cn/Download/872.html

硬件设计手册：https://www.usr.cn/Download/874.html

虚拟串口软件下载：http://www.usr.cn/Download/31.html

串口网络调试助手下载地址https://www.usr.cn/Product/78.html

二、实现功能

在无公网IP的情况下实现实现外网数据采集，是通过花生壳这个软件，做内网映射，映射出一个可以访问的公网IP。

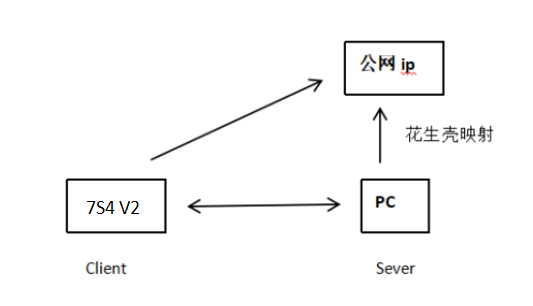

三、拓扑图展示

四、操作步骤

1.下载花生壳客户端http://hsk.oray.com/download/

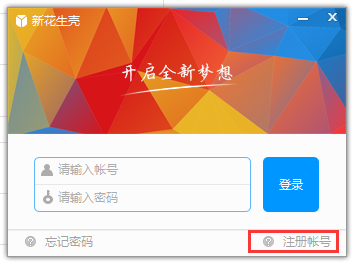

2.注册帐号

3.登录账号

4.查询当前主机IP，我们需要将此IP进行映射。

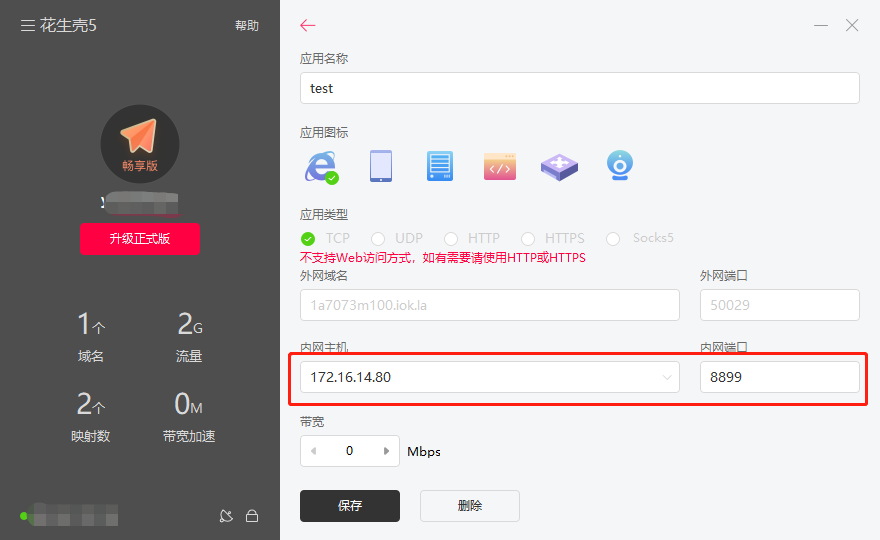

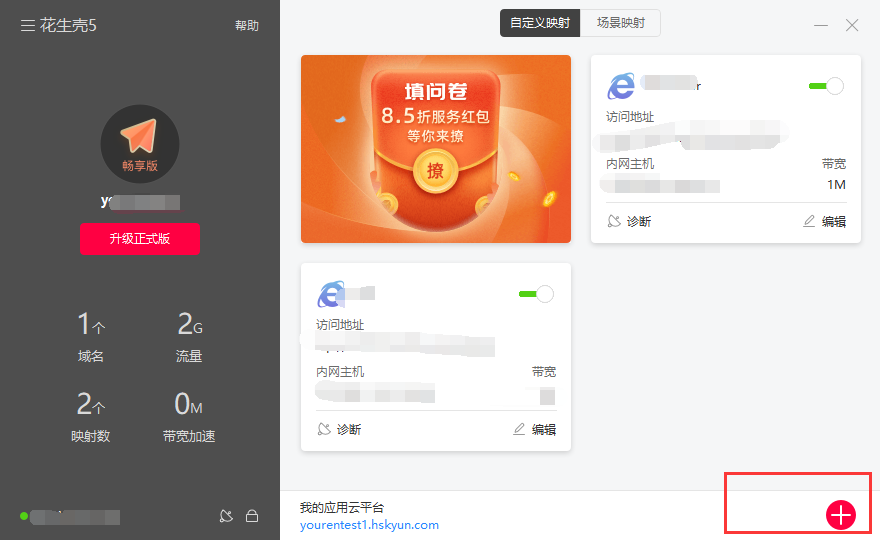

5.添加映射，映射的内网主机IP为当前电脑IP，端口可以自定义，不被占用即可。

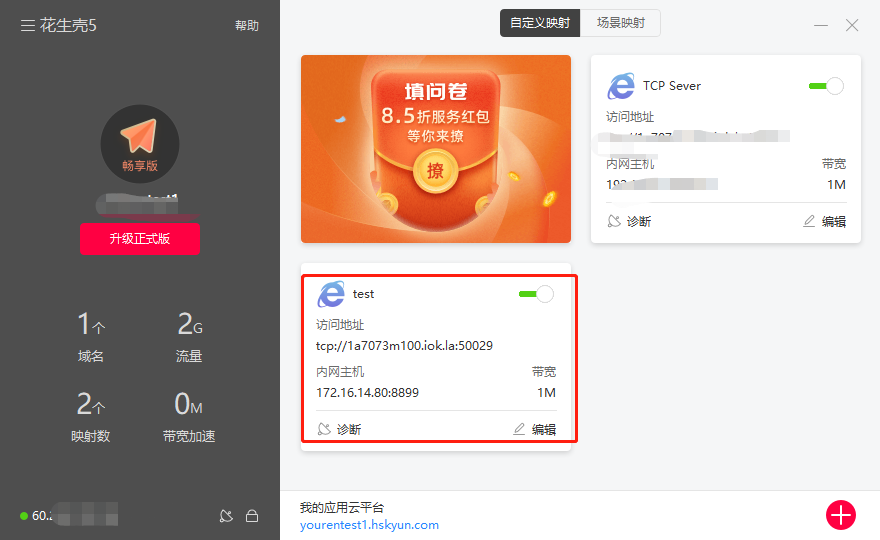

6.映射完成

7. 打开7S5设置软件。进行如下设置。通过串口基本参数（波特率115200，校验位N,数据位8，停止位1）进入配置状态进行配置。

8.配置完成后设置所有参数，并重启使用

9.使用有人Test调试助手软件做本地TCP Server监听，4G DTU连接上来会在软件网络端连接对象里显示出来。

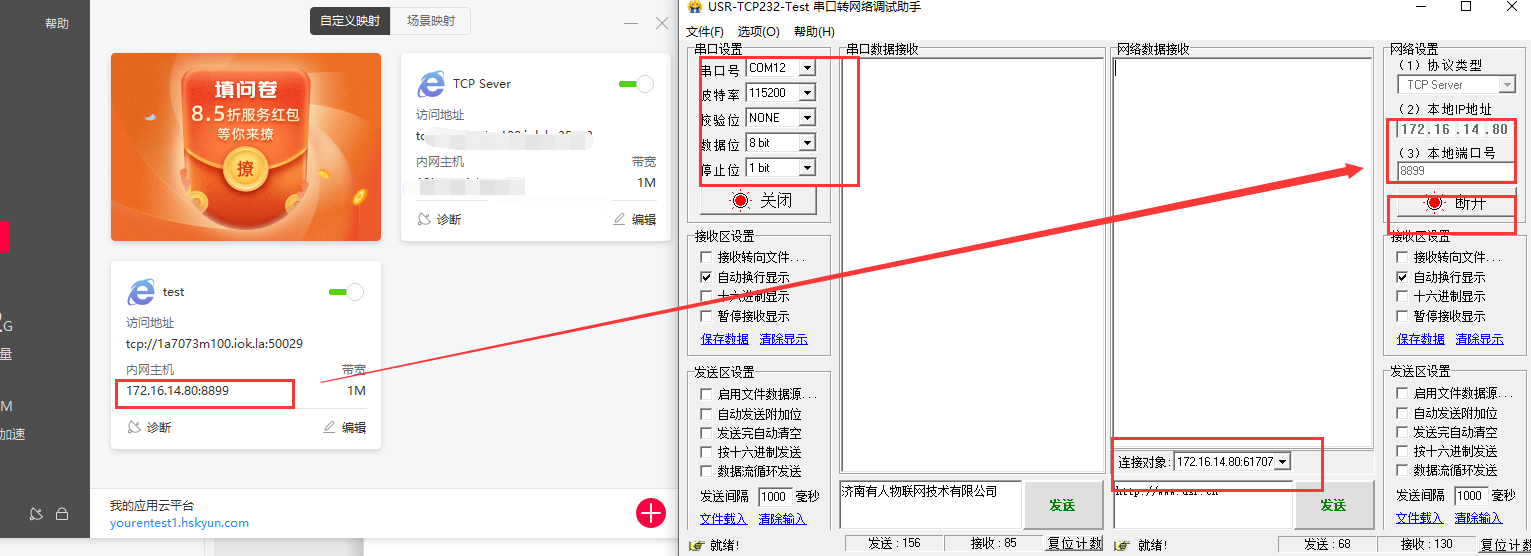

10.使用有人Test调试助手软件测试GPRS DTU串口到网络数据收发情况。

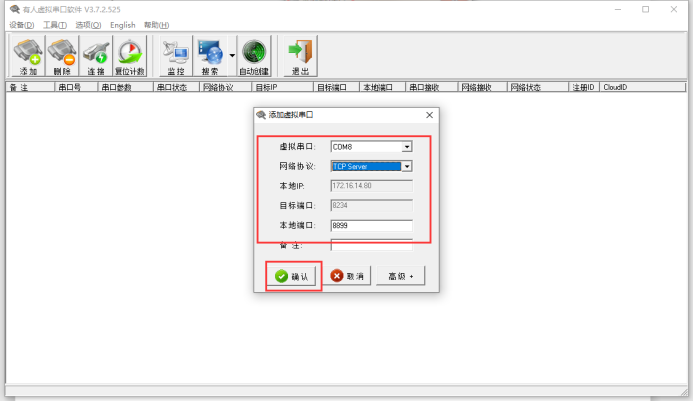

11.使用虚拟串口软件建立TCP Server网络监听(使用时需要将Test调试助手软件创建的Server监听关闭，不能同时使用)，且串口必须为未被占用的串口号。

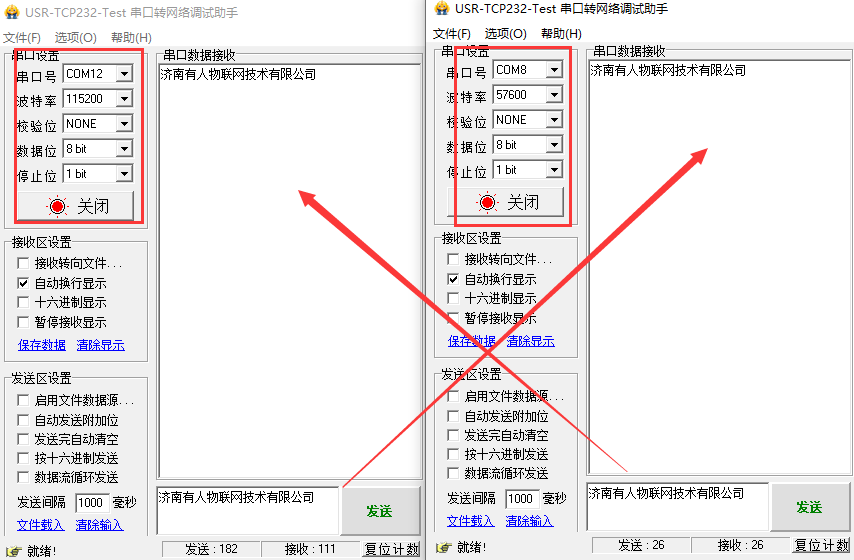

12.使用Test调试助手软件测试串口到虚拟COM口数据收发情况

注：数据传输以及连接速度受网络环境因素限制。
