1：硬件需求：

     M4系列 串口服务器USR-TCP232-410

      MODBUS RTU协议的串口传感器。需要USR-WSD-2 温湿度传感器

     软件需求：组态王软件： 组态王6.55

     优势：无需虚拟串口软件做网络转发。

2：温湿度传感器读取温湿度指令是 11 04 00 00 00 02 73 5B

3：将温湿度传感器串口连接到M4系列串口服务器

4：串口服务器的设置。进入网页设置模块的波特率和MODBUS TCP通信的端口和启用此功能。

5：组态软件的设置.

(1)新建工程,新建一个工程，然后点击开发。

（2）新建设备，然后选择PLC，选择莫迪康PLC的modbus TCP，莫迪康的MODBUS TCP协议是标准的协议

（4）新建设备的名字modbusRTU

（5）设置的连接电脑串口com1。然后下一步，完成。

（6）地址为192.168.0.7:502 17，代表组态软件连接的IP是192.168.0.7（串口服务器的IP），通信端口502，与串口服务器本地端口一致，设备的地址是17.由于传感器的命令帧为0x11为10进制的17.所以地址为17.

（7）在数据库，数据词典内，双击新建，新建一个变量名

（8）新建变量名MODBUSRTU,选择变量类型IO整数。连接设备为新建的设备名modbusRTU，寄存器301，代表功能码为04，起始地址0 的第一个值。

（9）新建变量名MODBUSRTU1,选择变量类型IO整数。连接设备为新建的设备名modbusRTU1，寄存器302，代表功能码为04，起始地址0 的第二个值。

（10）新建变量名MODBUSRTU2,选择变量类型内存整数。

（11）新建变量名MODBUSRTU3,选择变量类型内存整数。

（12）新建了4个变量，两个IO变量，分别采集温湿度。两个内存变量。

（13）选择命令语言的应用程序命令语言。
然后输入算法，MODBUSRTU变量名采集到的数据除以10，然后将数据赋值给MODBUSRTU2，此变量对应的是实际的湿度值。MODBUSRTU1变量名采集到的数据除以10，然后将数据赋值给MODBUSRTU3，此变量对应的是实际的温度值。

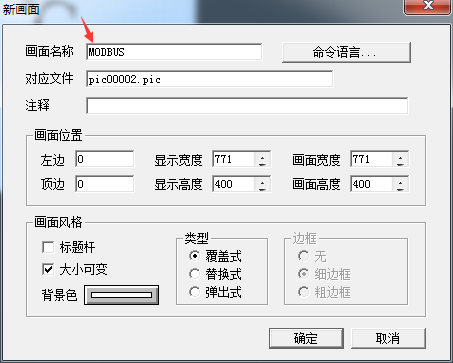

（14）点击画面，新建一个画面。画面名MODBUS.然后双击，进入画面编辑栏

（15）新建6个文本。

（16）双击其中一个文本zzz，然后点击模拟值输出，在表达式内选择变量名为MODBUSRTU2，然后确定。意思是MODBUSRTU2的值是湿度值，然后将数值传到画面zzz

（17）双击其中一个文本CCC，然后点击模拟值输出，在表达式内选择变量名为MODBUSRTU3，然后确定。意思是MODBUSRTU3的值是温度值，然后将数值传到画面CCC

(18)画面编辑成功后，点击存储全部。然后将画面切换到View。

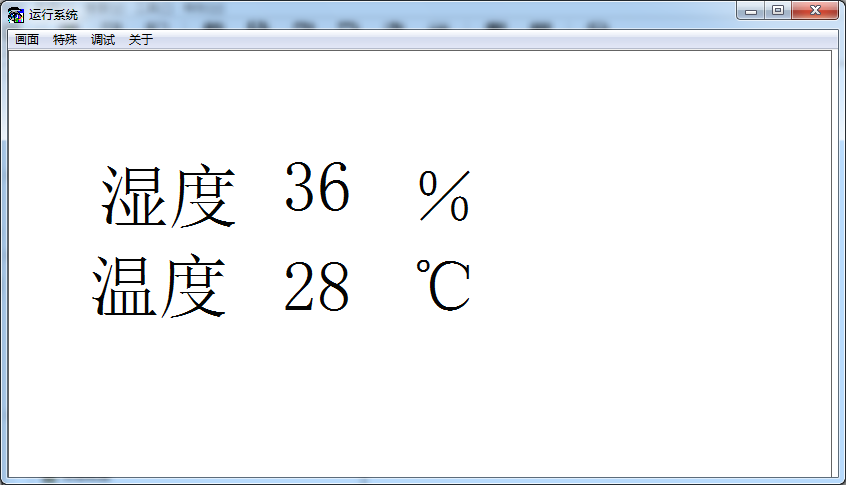

（19）点击画面，选择画面名MODBUS，然后读取到温度和湿度值，在页面上。

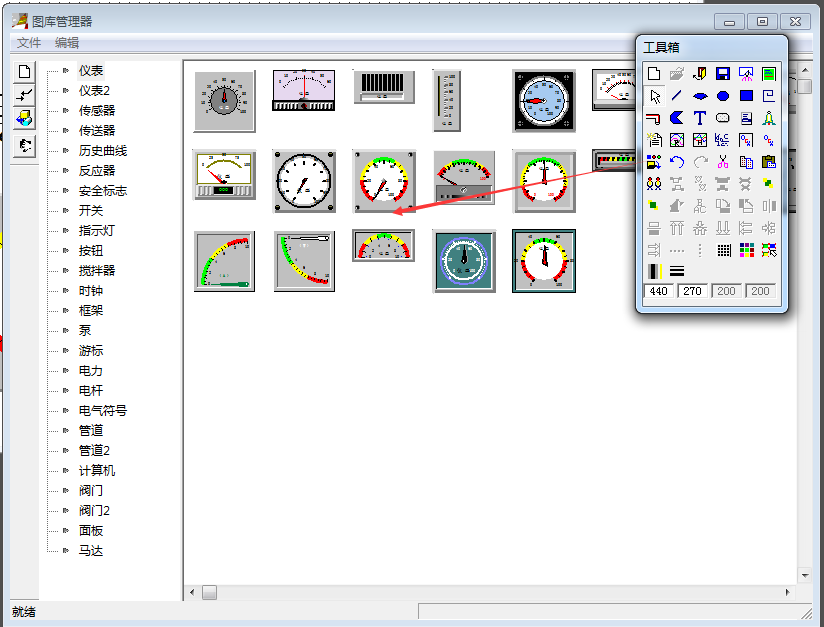

（20）在工具箱里边，选择打开图库，选择仪表盘。

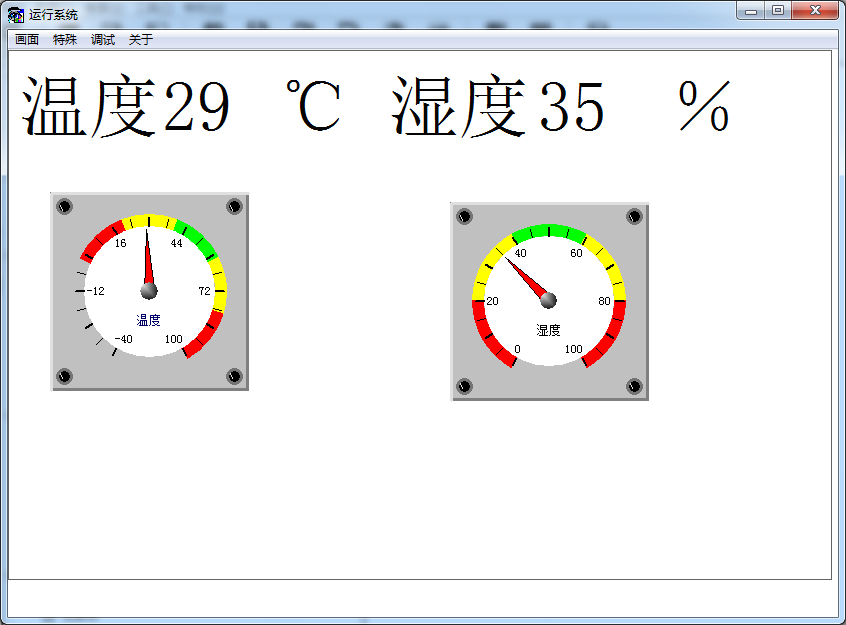

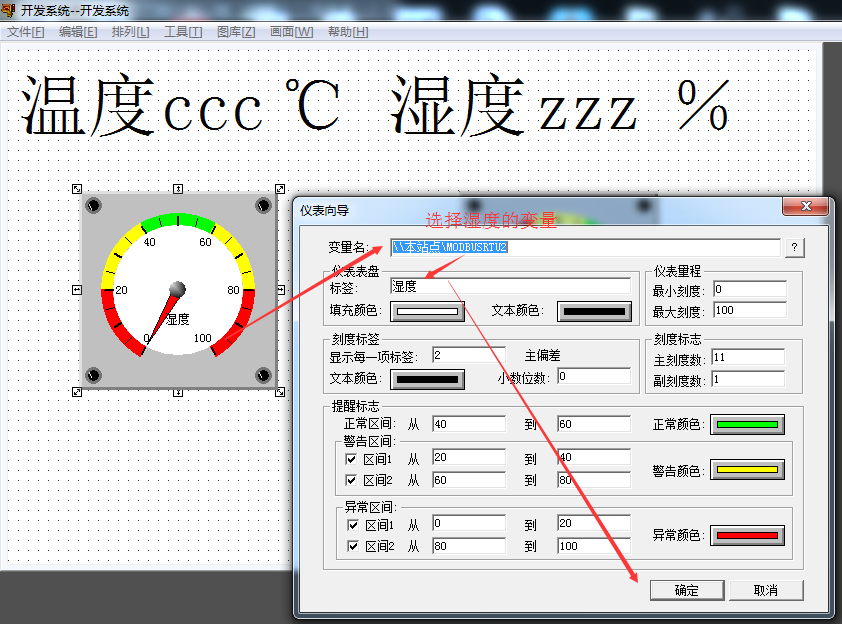

（21）选择湿度表盘的变量名为湿度的变量。温度表盘添加同理。

（22）运行程序



、
