USR-LG206-L-P-H10广播模式通信配置案例

2021-02-20

分享到:
{}

1需要下载的软件和说明书

产品说明书:https://www.usr.cn/Download/976.html

配置软件https://www.usr.cn/Download/968.html

TCP232-TEST串口及网络调试助手软http://www.usr.cn/Download/27.html

2:硬件连接

使用RS232串口线分别将LoRa数传终端ABC接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。



广播数据通信拓扑图

3LG206参数设置

所有设备工作在透传状态,保证广播发送的模块的ADDR65535,其他设备与广播设备的速率等级、信道参数相同。

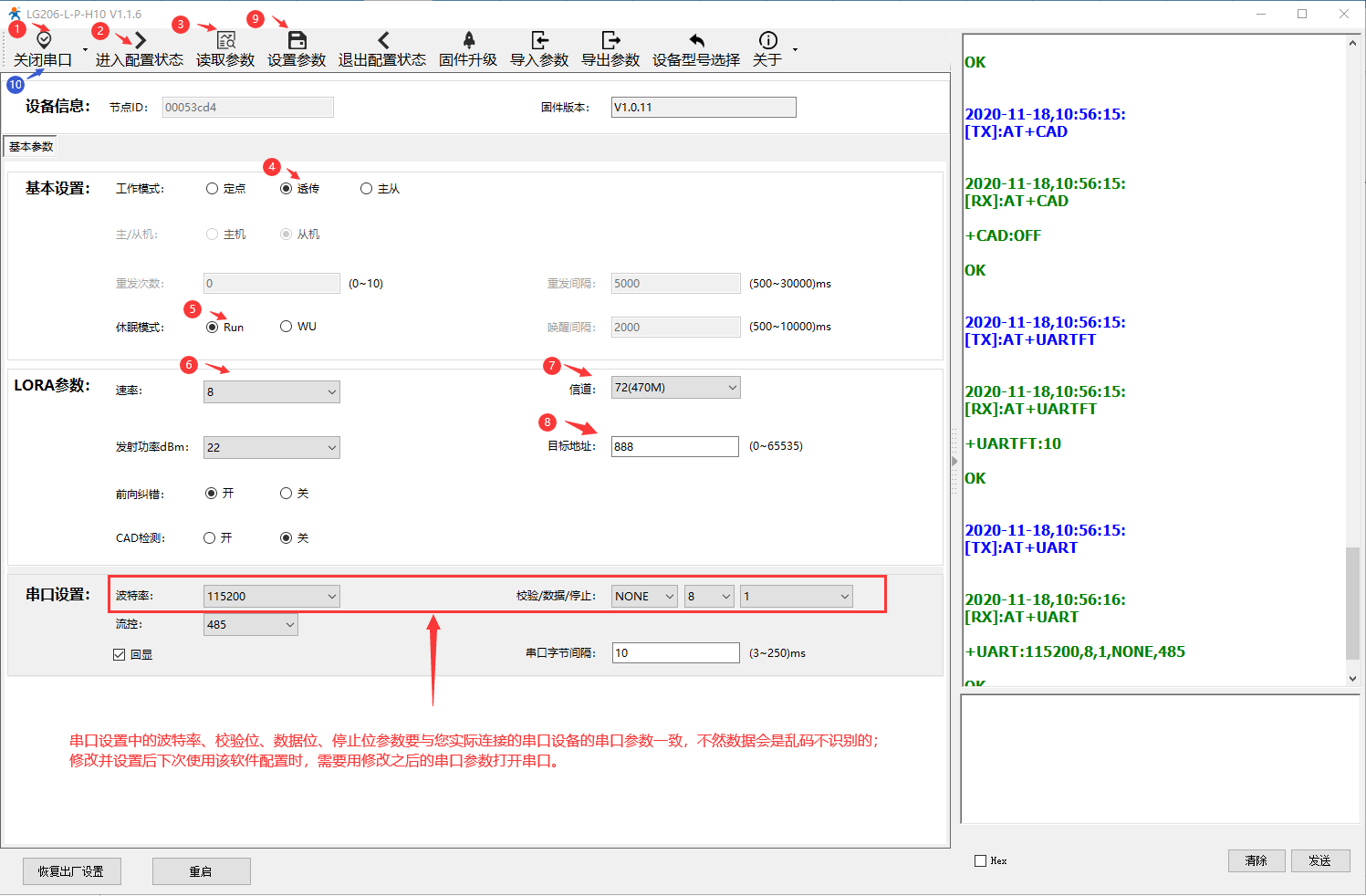

打开LoRa设置软件 选择LG206-L-P-H10  依次点击打开串口(选择A、B对应的串口号,串口参数:115200,None,8,1,NFC)  进入配置状态  读取参数  配置图中的参数  一键设置所有参数  关闭LoRa设置软件。

    广播设备参数:透传模式,速率等级8,信道72,目标地址65535


设备B:透传模式,速率8,信道72,目标地址888。


设备C:透传模式,速率8,信道72,目标地址666。设置方法同B

注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

4数据测试

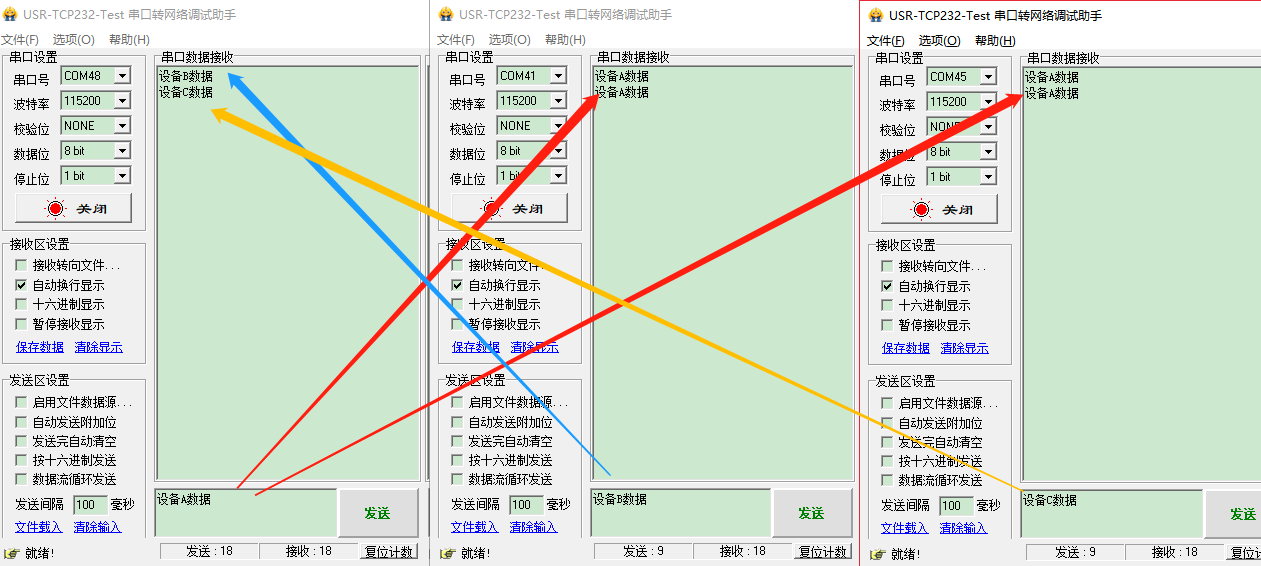

启动USR-TCP232-Test(模拟串口设备12,3)分别连接LoRa数传广播端A接收端BC的串口,使用串口设备1发送数据串口设备23可接收数据,设备2、3的数据可以发送给设备1,通信效果如下图所示:
