USR-LG206-L-P-H10 定点模式通信配置案例
2021-09-15


USR-LG206-L-P-H10主从模式通信配置案例

1需要下载的软件和说明书

产品说明书:https://www.usr.cn/Download/976.html

配置软件https://www.usr.cn/Download/968.html

TCP232-TES串口及网络调试助手软http://www.usr.cn/Download/27.html

2:硬件连接

使用RS232串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。

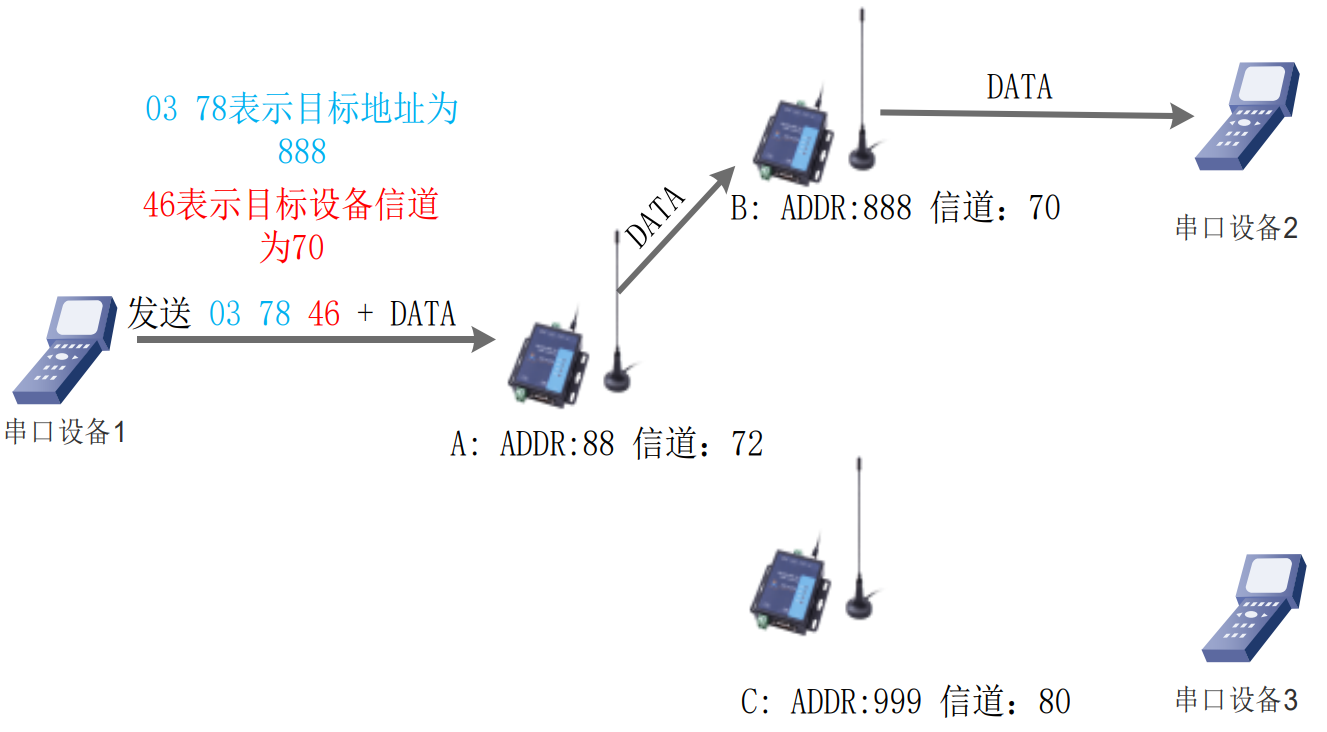

定点模式数据通信拓扑图

3LG206参数设置

l 通讯双方需使速率等级相同(SPD)保持一致



打开LoRa设置软件 选择LG206-L-P-H10  依次点击打开串口(选择A、B对应的串口号,串口参数:115200,None,8,1,NFC)  进入配置状态  读取参数  配置图中的参数  一键设置所有参数  关闭LoRa设置软件。

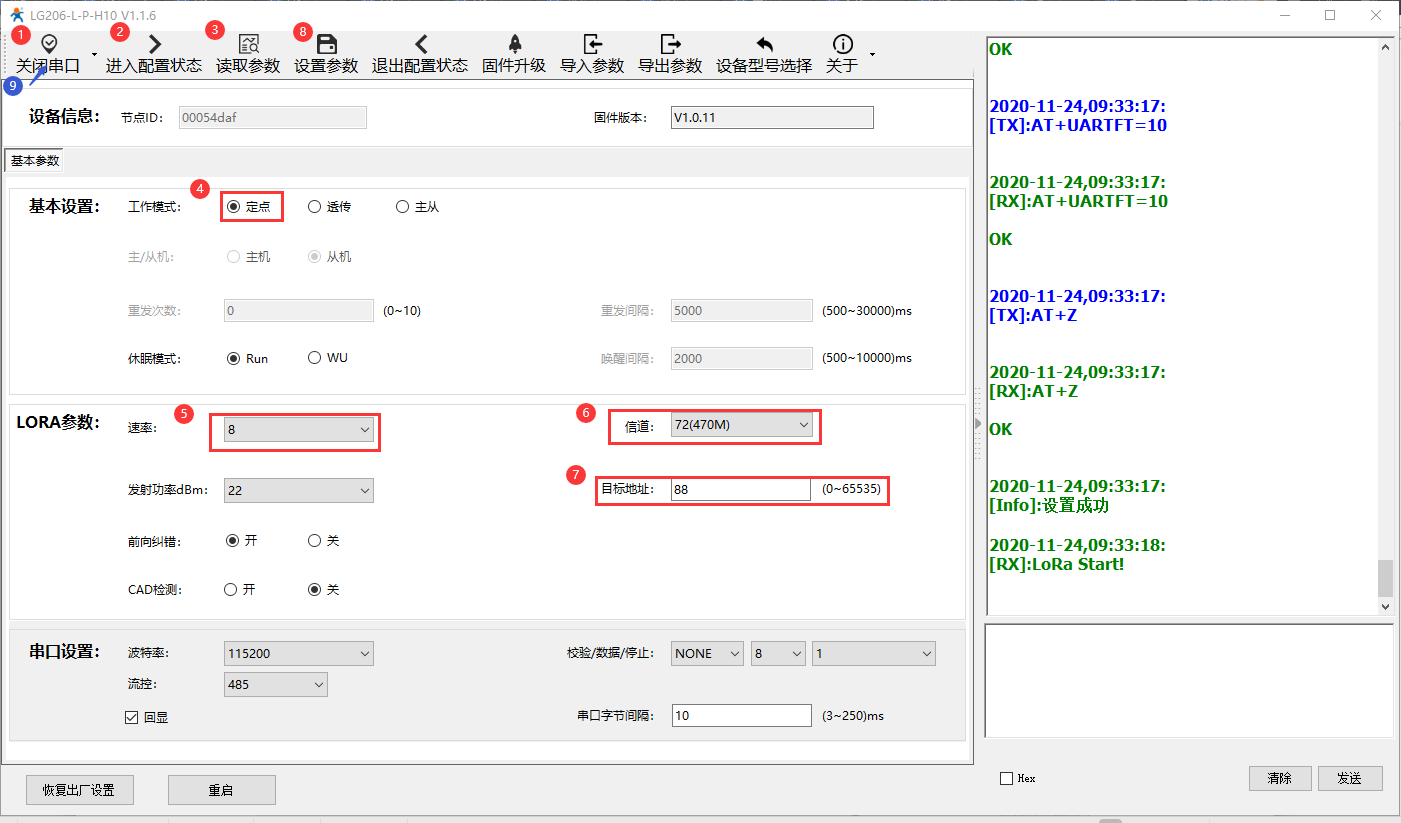

设备A:定点模式,速率8,信道72,目标地址88。

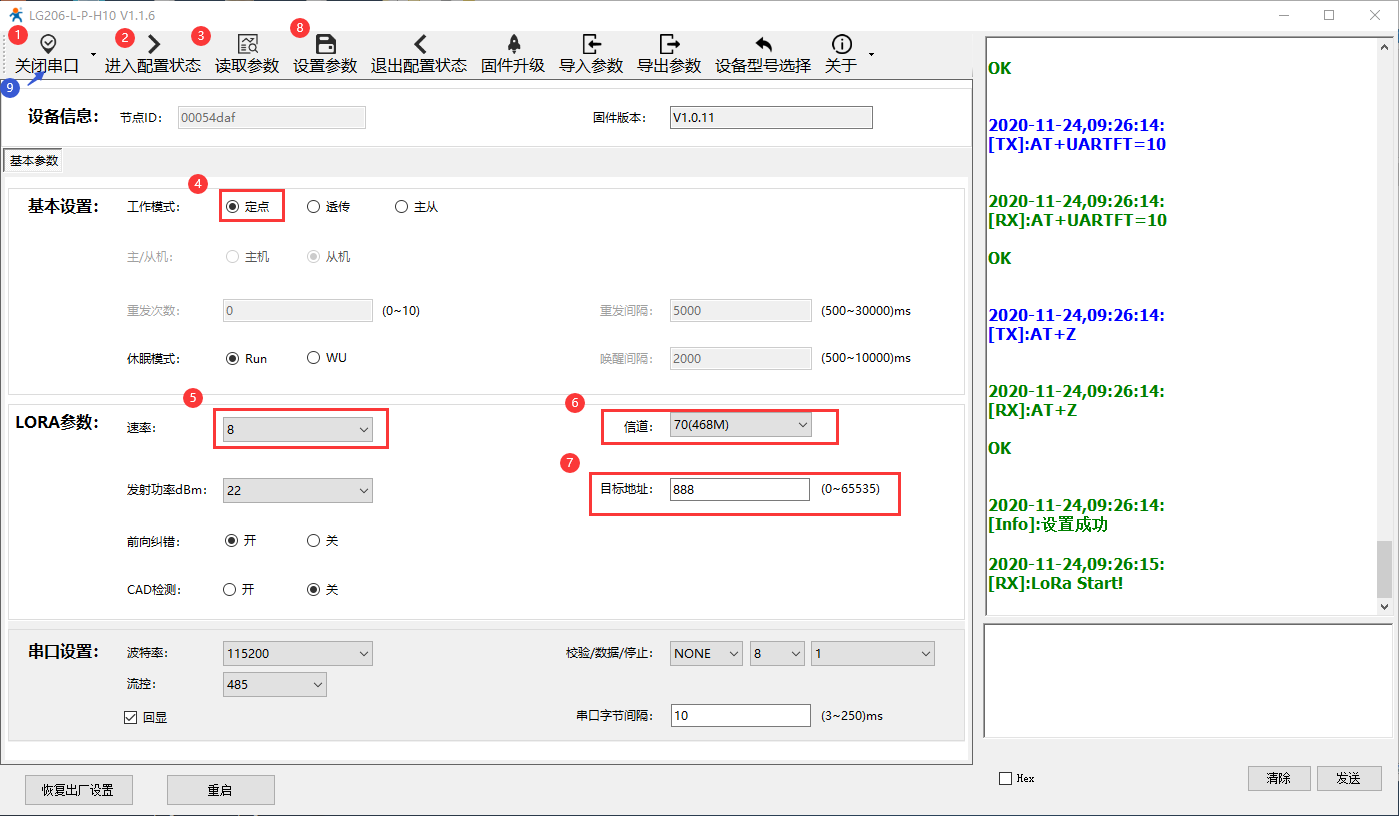

设备B:定点模式,速率8,信道70,目标地址888。





注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

4数据测试

启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然)



LoRa 数传终端 A(目标地址(ADDR):88,信道(CH):72)想向另一台 LoRa 数传终端 B(目标地址 (ADDR):888,信道(CH):70)发送数据 DATA(123456),则只需要按照 16 进制发送(03 78 46 31 32 33 34 35 36),则 LoRa 数传终端 B 接收到数据(31 32 33 34 35 36)。

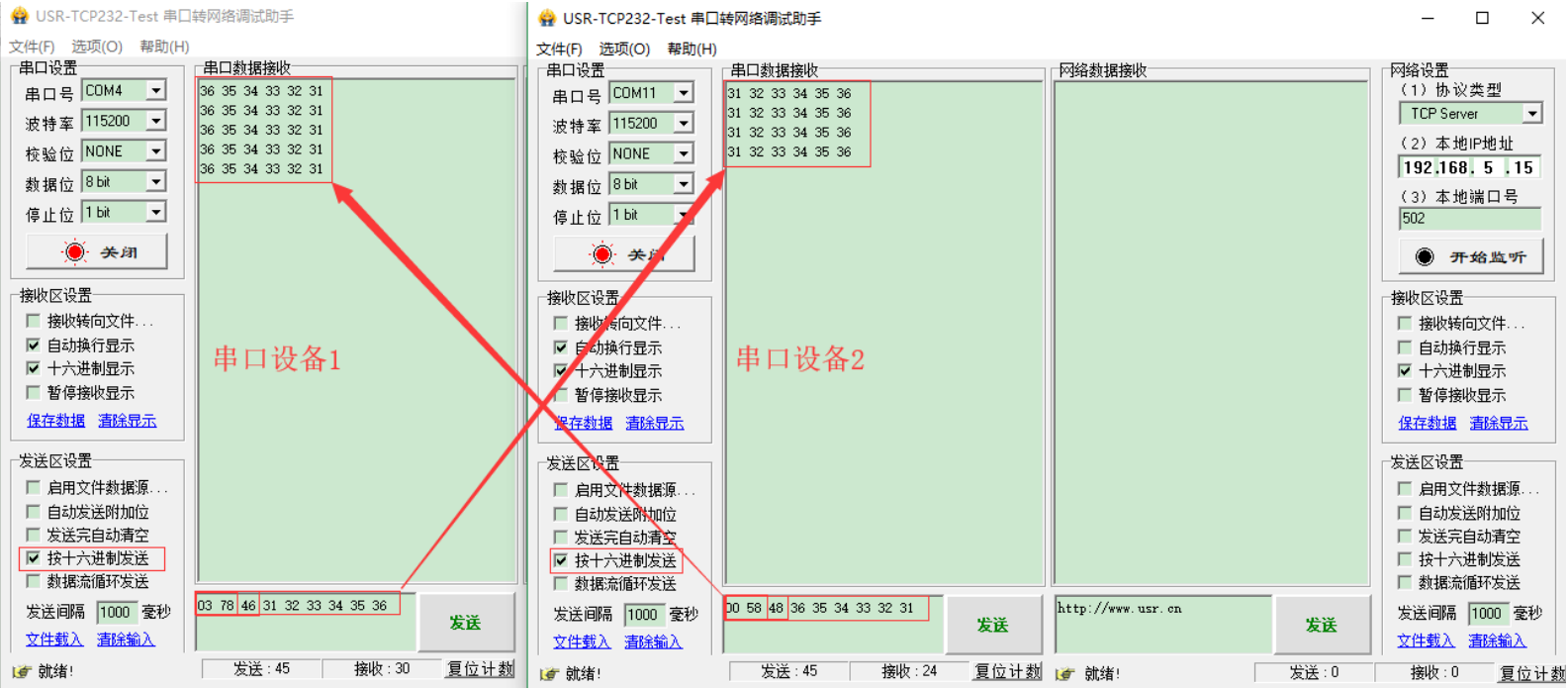

通信效果如下图所示:
