USR-LG206-L-P-H10 主从模式通信配置案例
2021-09-15


USR-LG206-L-P-H10主从模式通信配置案例

1需要下载的软件和说明书

产品说明书:https://www.usr.cn/Download/976.html

配置软件https://www.usr.cn/Download/968.html

TCP232-TES串口及网络调试助手软http://www.usr.cn/Download/27.html

2:硬件连接

使用RS232串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。

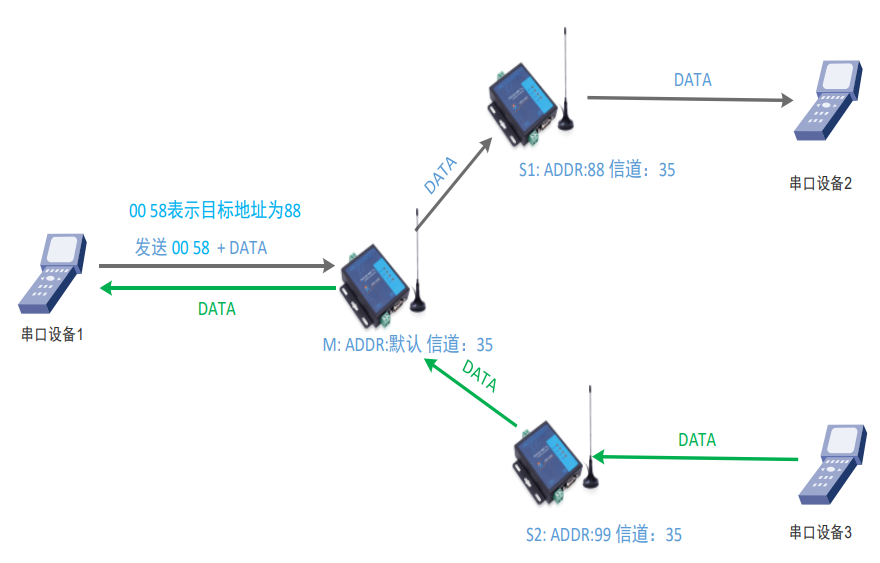

主从模式数据通信拓扑图

3LG206参数设置

通讯双方需满足 3 个条件: l

速率等级相同(SPD) l

信道一致(CH) l

各个从机目标地址(ADDR)必须设置为不同, 主机为默认值即可



注:不同组,主机的速率、信道搭配方式必须保证不同l



打开LoRa设置软件选择LG206-L-P-H10,依次点击打开串口(选择A、B对应的串口号,串口参数:115200,None,8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数,关闭LoRa设置软件。



模块A设置为:主从模式、主机、速率8、信道70、目标地址888。

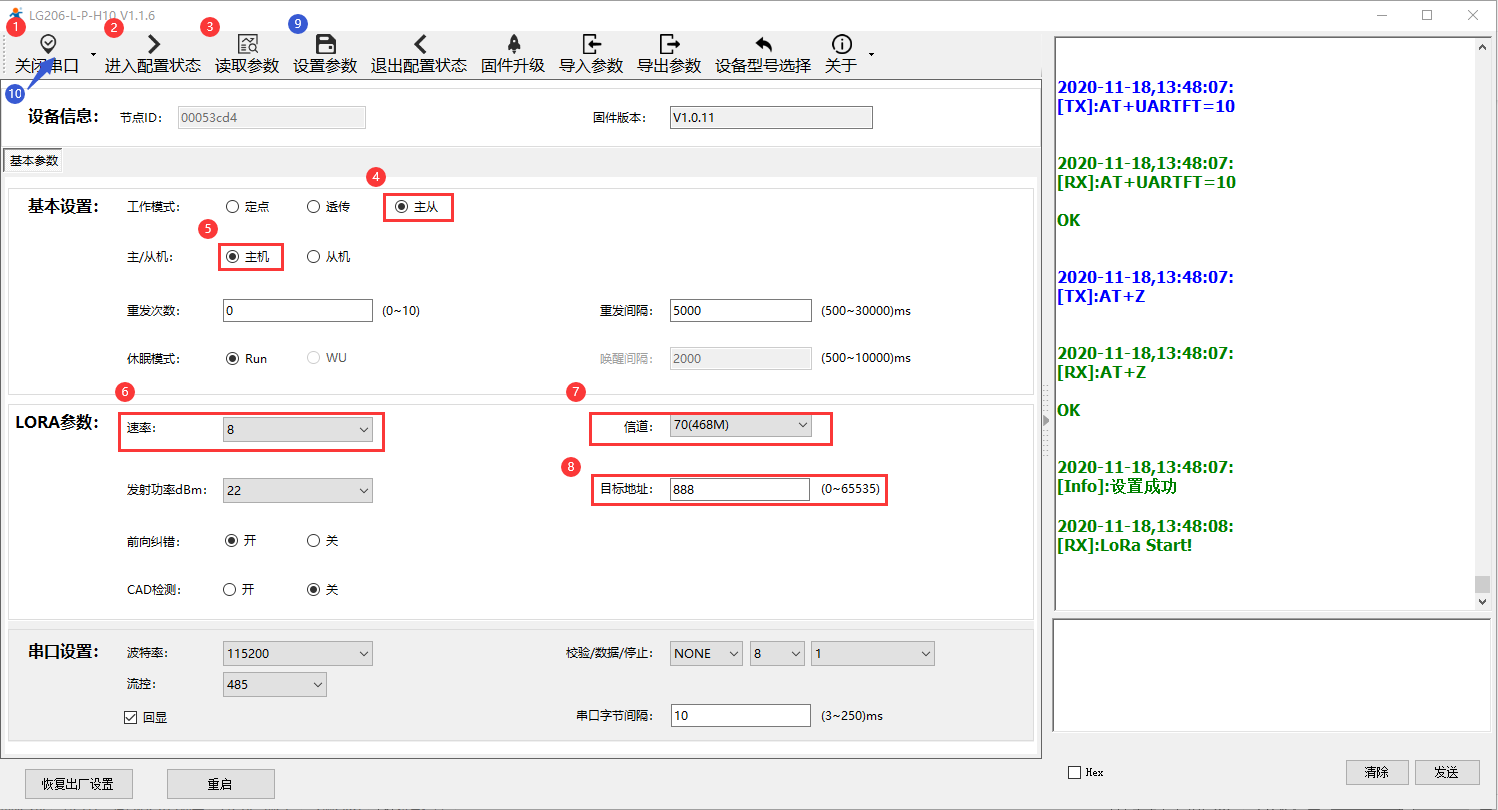

主机参数设置



模块B设置为:主从模式、从机、速率8、信道70、目标地址88。

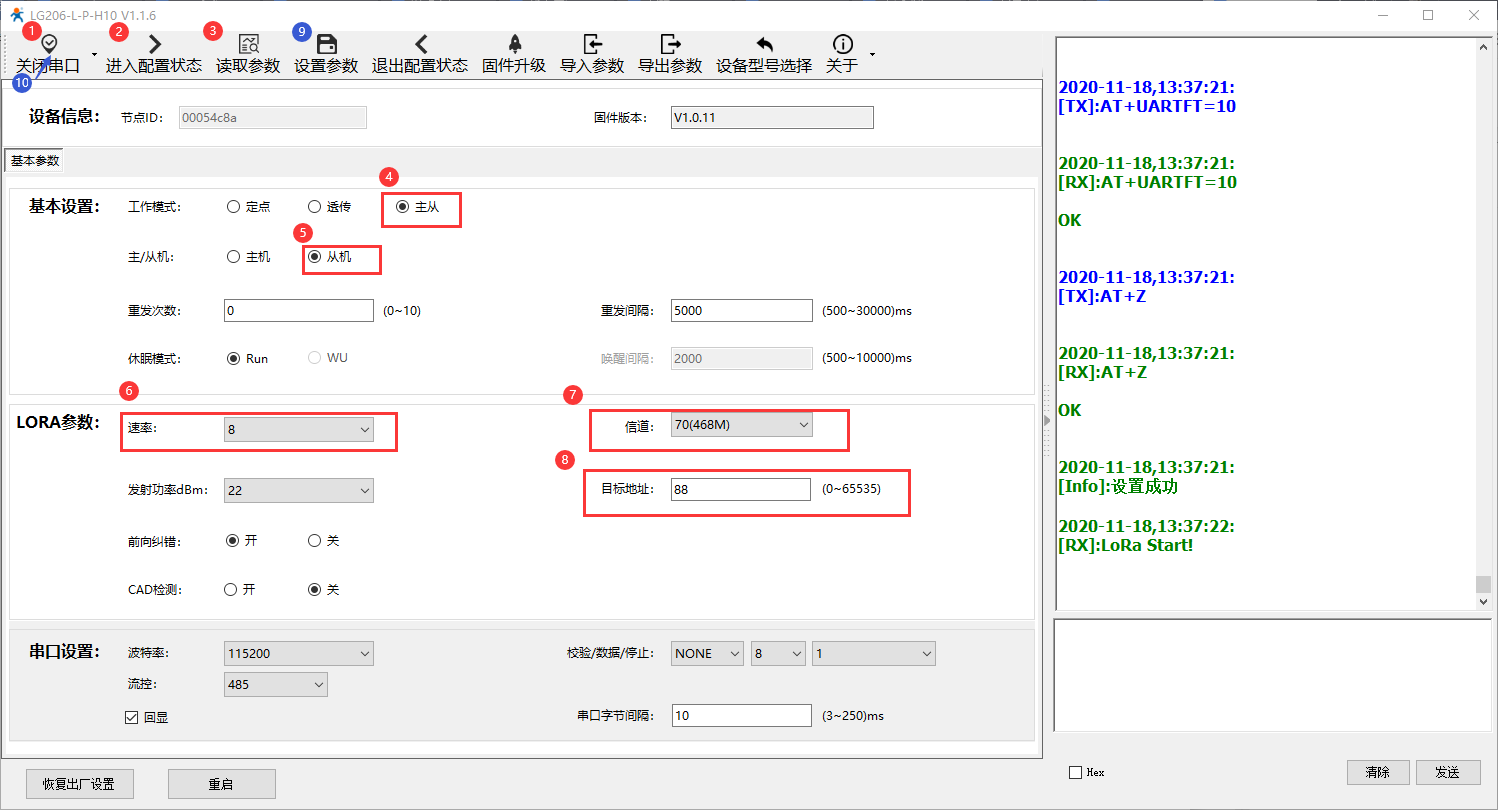

从机参数设置

注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

4数据测试

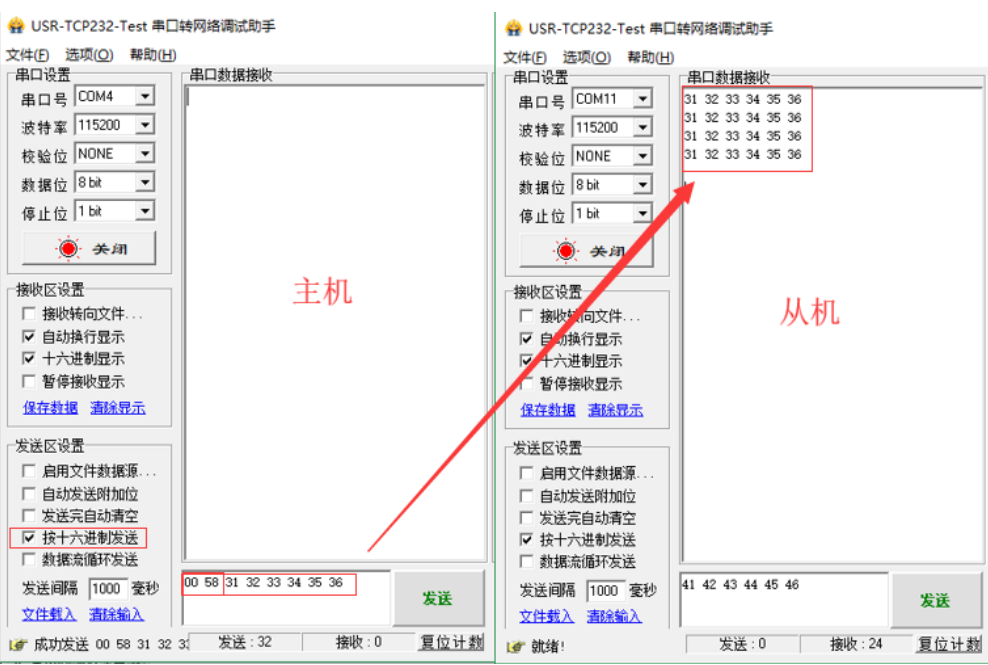

启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),



通信效果如下图所示:
