USR-N510-H7 MODBUS 网关功能测试案例


一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N510-H7设置软件https://www.usr.cn/Download/383.html

3、USR-N510-H7规格书https://www.usr.cn/Download/1099.html

4、USR-N510-H7说明书https://www.usr.cn/Download/1098.html

5、USR-N510-H7 AT指令集https://www.usr.cn/Download/1100.html

二、准备工作

1、USR-N510-H7产品  数量1个

2、电源适配器 12V 数量1个

3、网线 数量1根

4、USB-RS485串口线 数量1条

5、电脑 数量1台

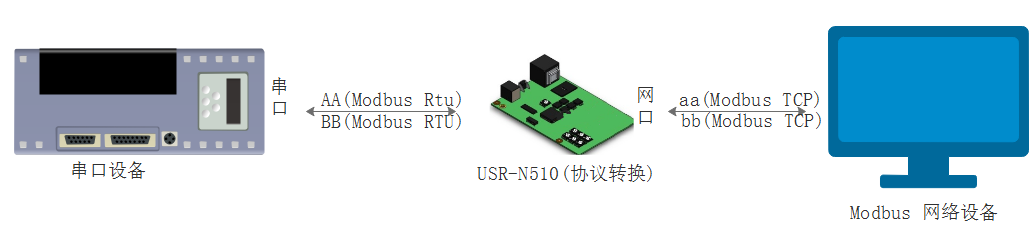

三、连接框图

四、硬件连接和电脑设置

1、硬件连接：

USR-N510-H7产品，USB-RS485串口线接N510串口，注意485接线线序，USB-RS485 A线接N510 串口的A端子，USB-RS485 B线接N510 串口的B端子，USB头插入电脑USB口。

N510网口选择一个网口通过网线直连电脑网口。检查所有连接无误后，给N510用12V电源适配器供电。

2、指示灯状态：

1) POWER灯：电源指示灯，只要电源连接正常，指示灯长亮。

2) WORK灯：Work指示灯，N510工作状态指示灯， N510正常工作，指示灯闪亮。

3) 485TX灯：串口1发送指示灯

4) 485RX灯：串口1接收指示灯

3、电脑设置：

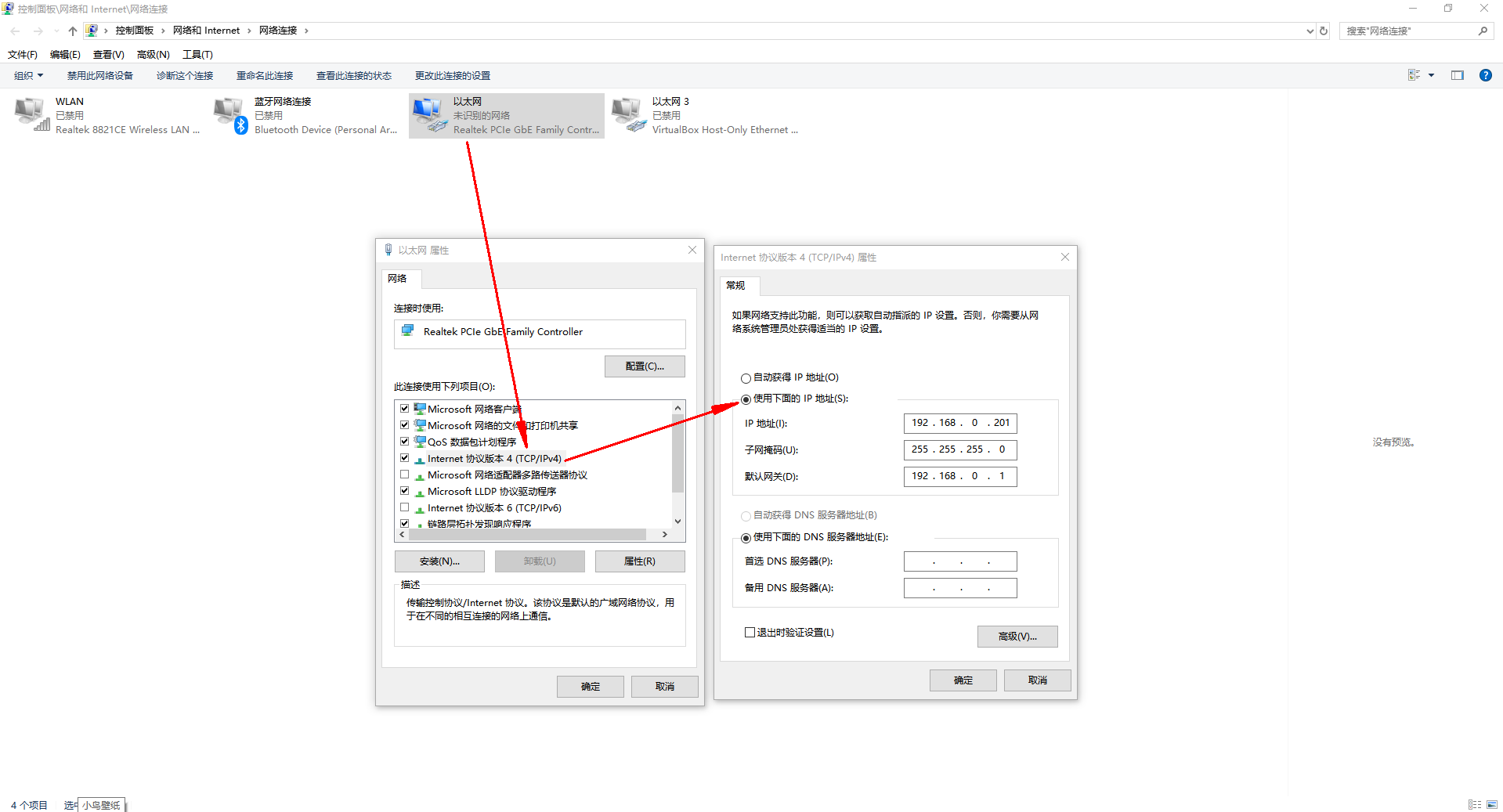

1）电脑本地连接，IP设置和N510 IP同网段，N510默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。禁用其他网卡。

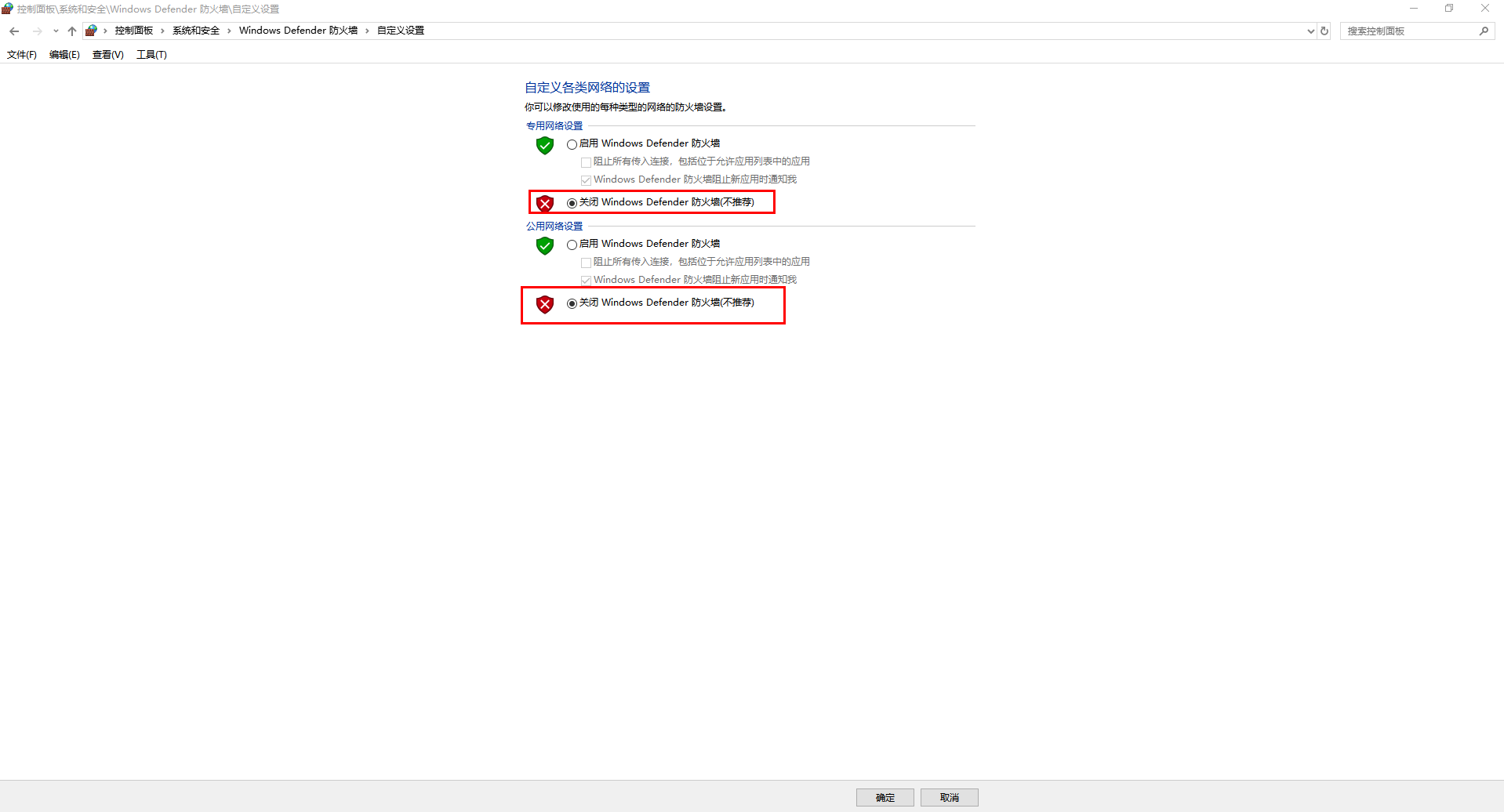

2）电脑关闭防火墙

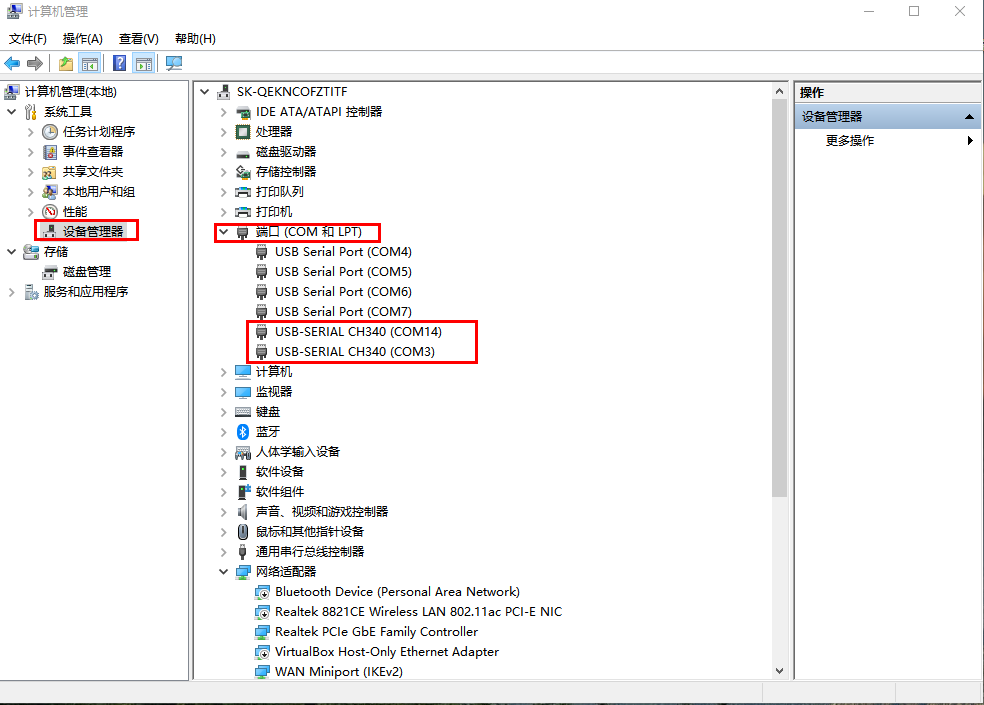

3）检查USR-RS485串口线的COM口号

点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM3

五、产品参数设置

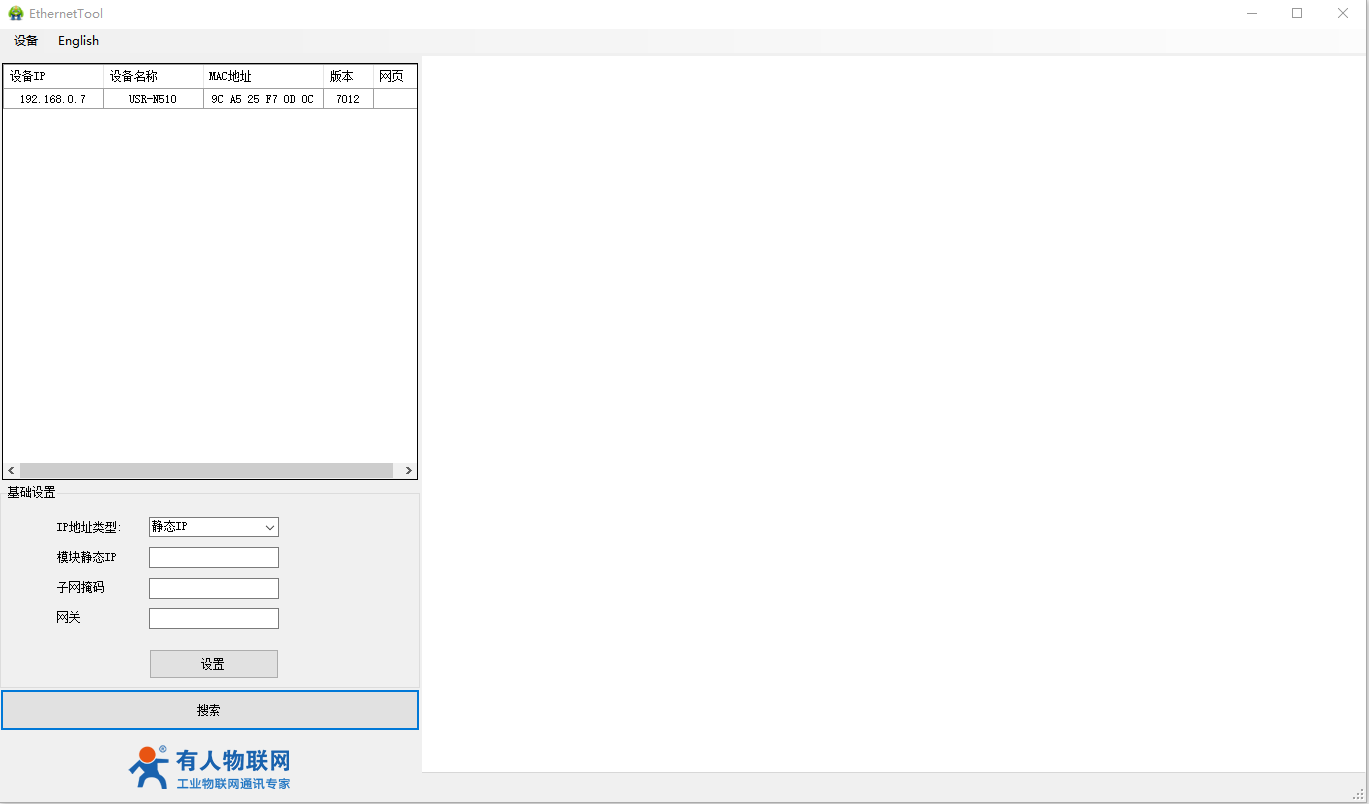

1、下载并打开H7系列配置软件：

用H7系列配置软件搜索N510设备，单击搜索

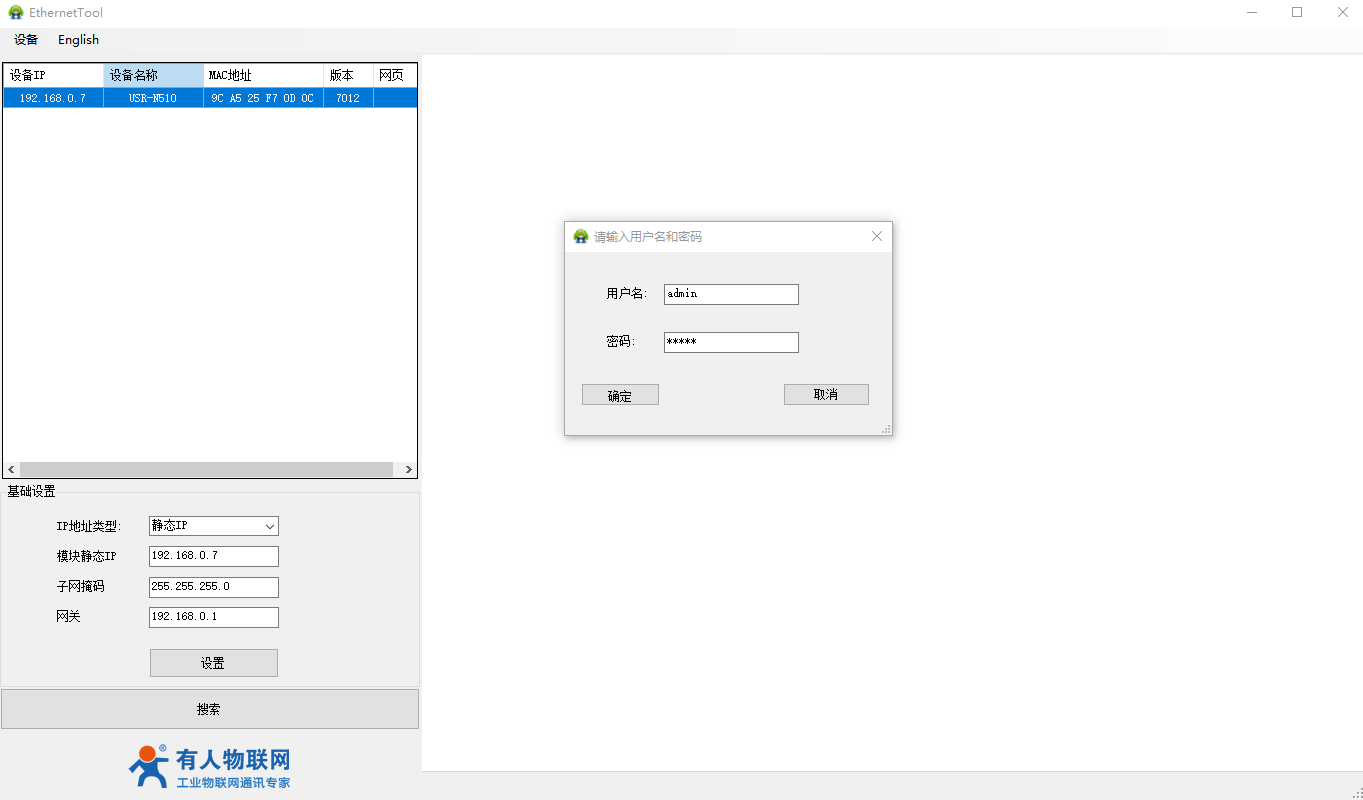

2、登录

输入用户名admin和密码admin，点击确定

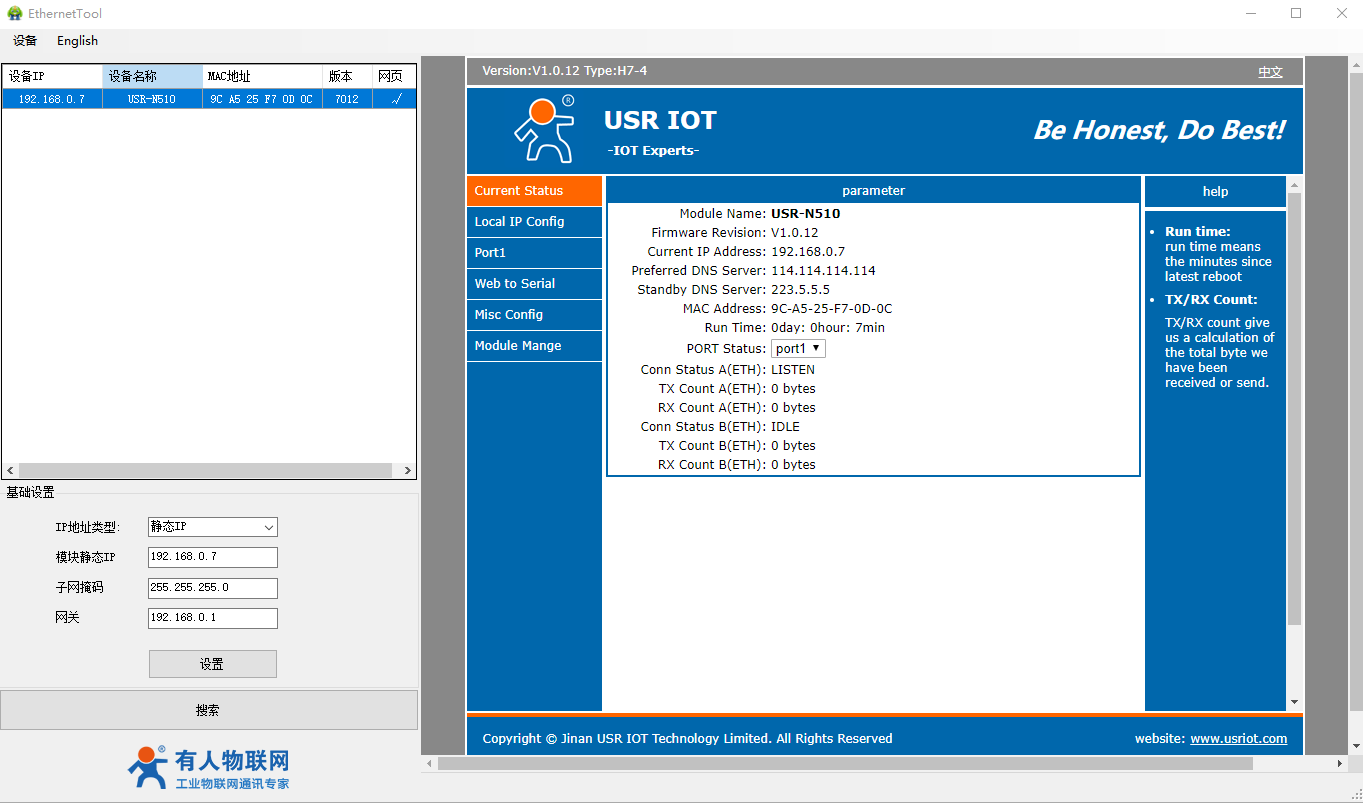

3、单击产品名称显示信息

显示IP 192.168.0.7之后，单击IP，右侧显示N510参数设置页面。

4、英文显示切换中文

英文切换中文，设置软件右上角点击中文显示，切换中文显示

六、数据调试

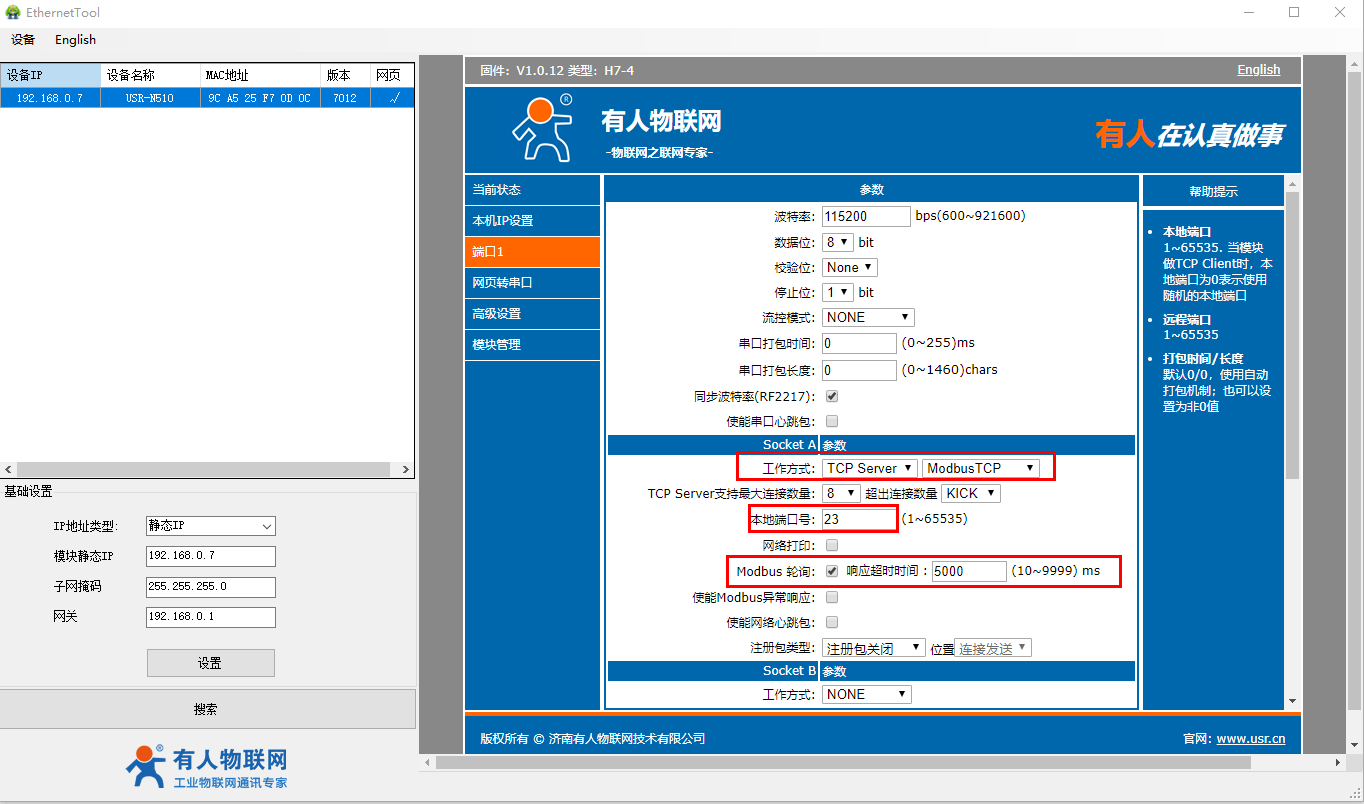

1、MODBUS网关参数设置：

工作方式设置TCP server ModbusTCP，本地端口号默认是23，Modbus TCP轮询默认是关闭，需要勾选开启MODBUS TCP轮询。

轮询超时时间默认是200ms,需要改大，改成5000ms。

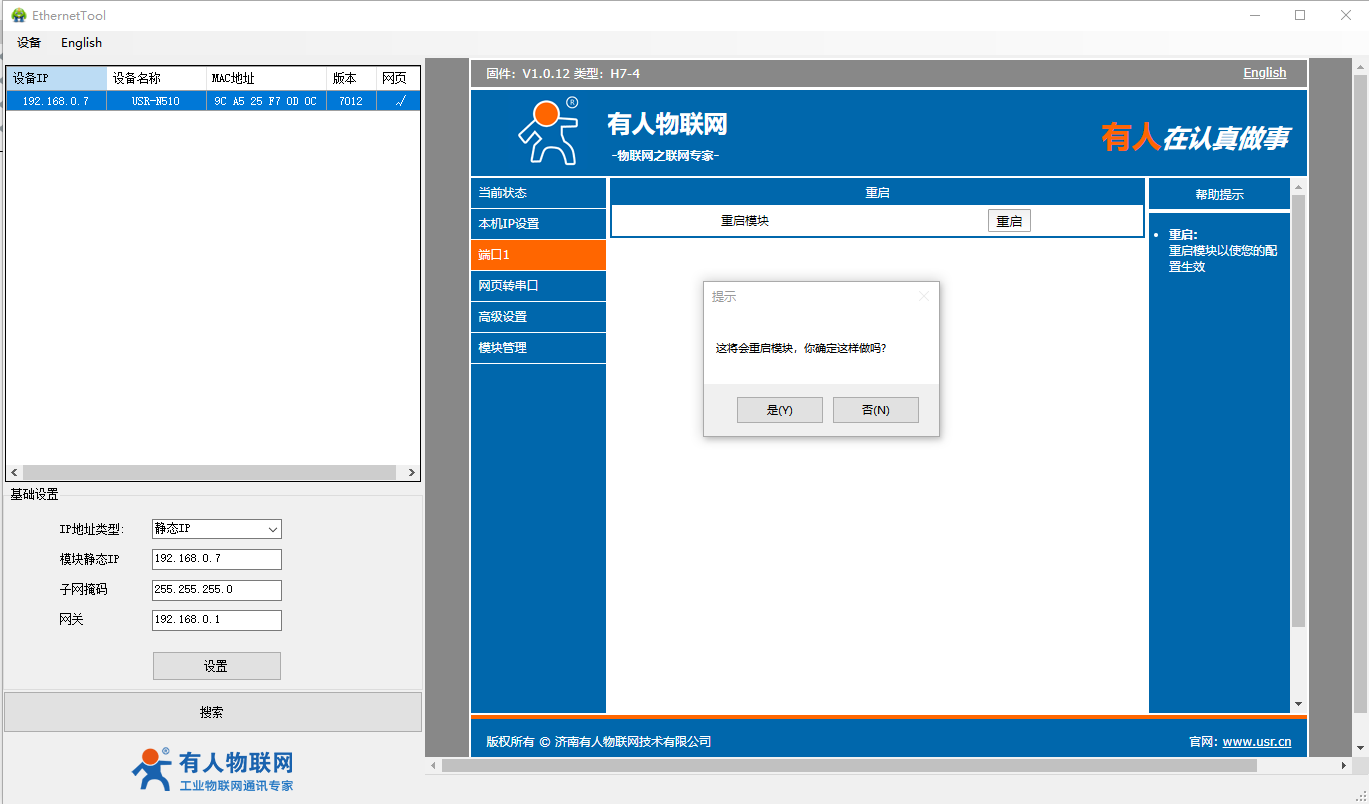

保存参数，重启设备。

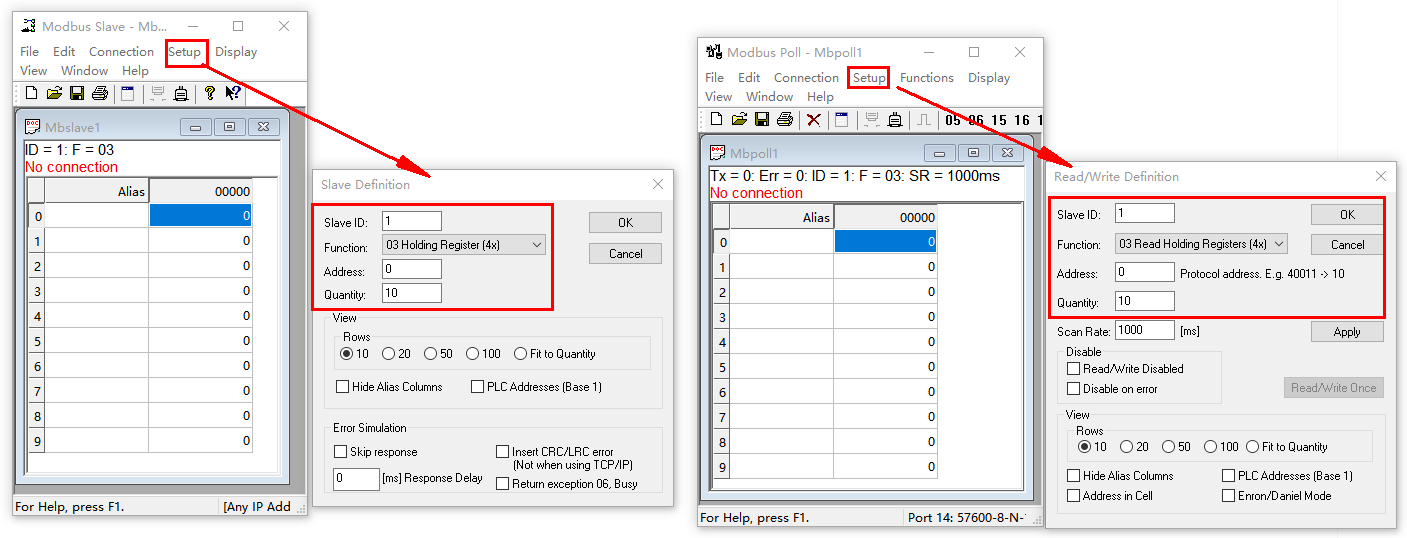

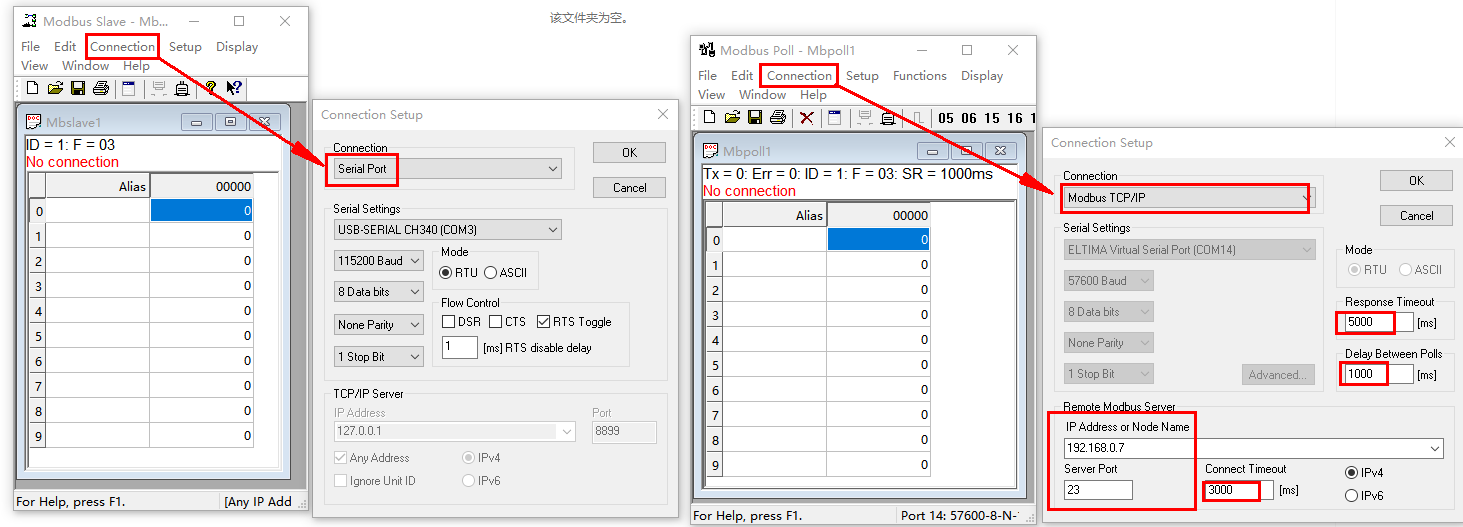

2、MODBUS SLAVE和MODBUS POLL软件设置：

MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致，寄存器起始地址和寄存器数量设置一致。举例，我用的是起始地址0，寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注：MODBUS POLL软件有些版本，有一个读写选项，Read/Write Disabled,需要取消勾选。

模拟测试用MODBUS SLAVE软件做串口设备，用MODBUS POLL软件做网络端。

MODBUS SLAVE软件设置串口参数，波特率、数据位、停止位、校验位，需要和USR-N510的串口参数设置一致。

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-N510的IP地址，Server Port填USR-N510的端口号23。注意MODBUS POLL软件的3个时间参数，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

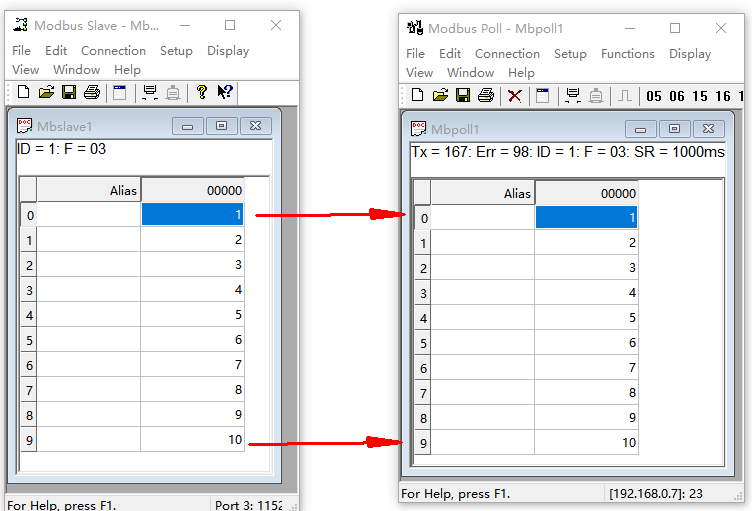

3、基本通讯测试：

MODBUS SLAVE软件添加1个SLAVE ID，是ID 1

MODBUS POLL软件对应添加1个SLAVE ID，是ID

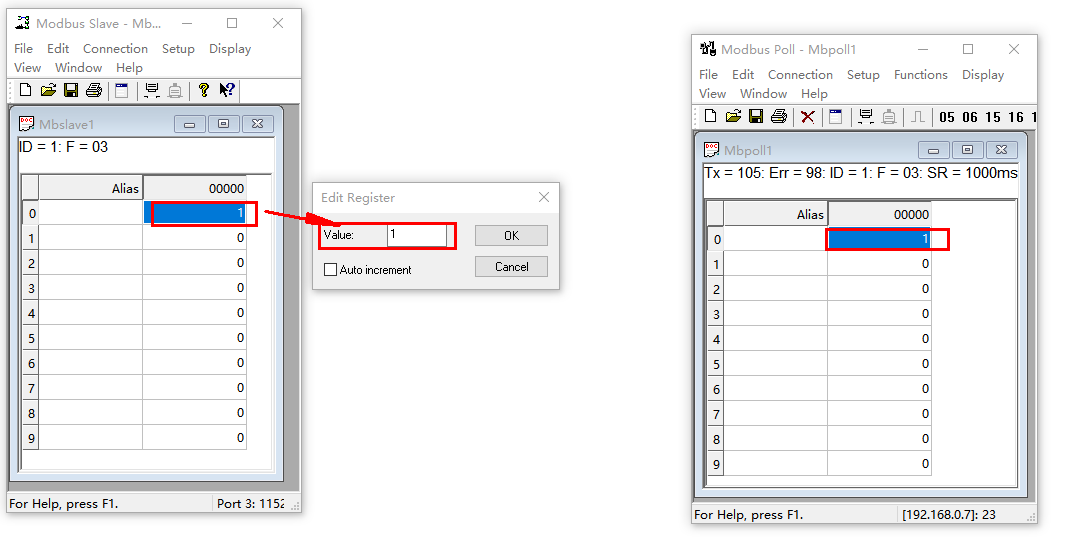

改变每个MODBUS SLAVE软件的数据，对应的MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令，串口回复数据。

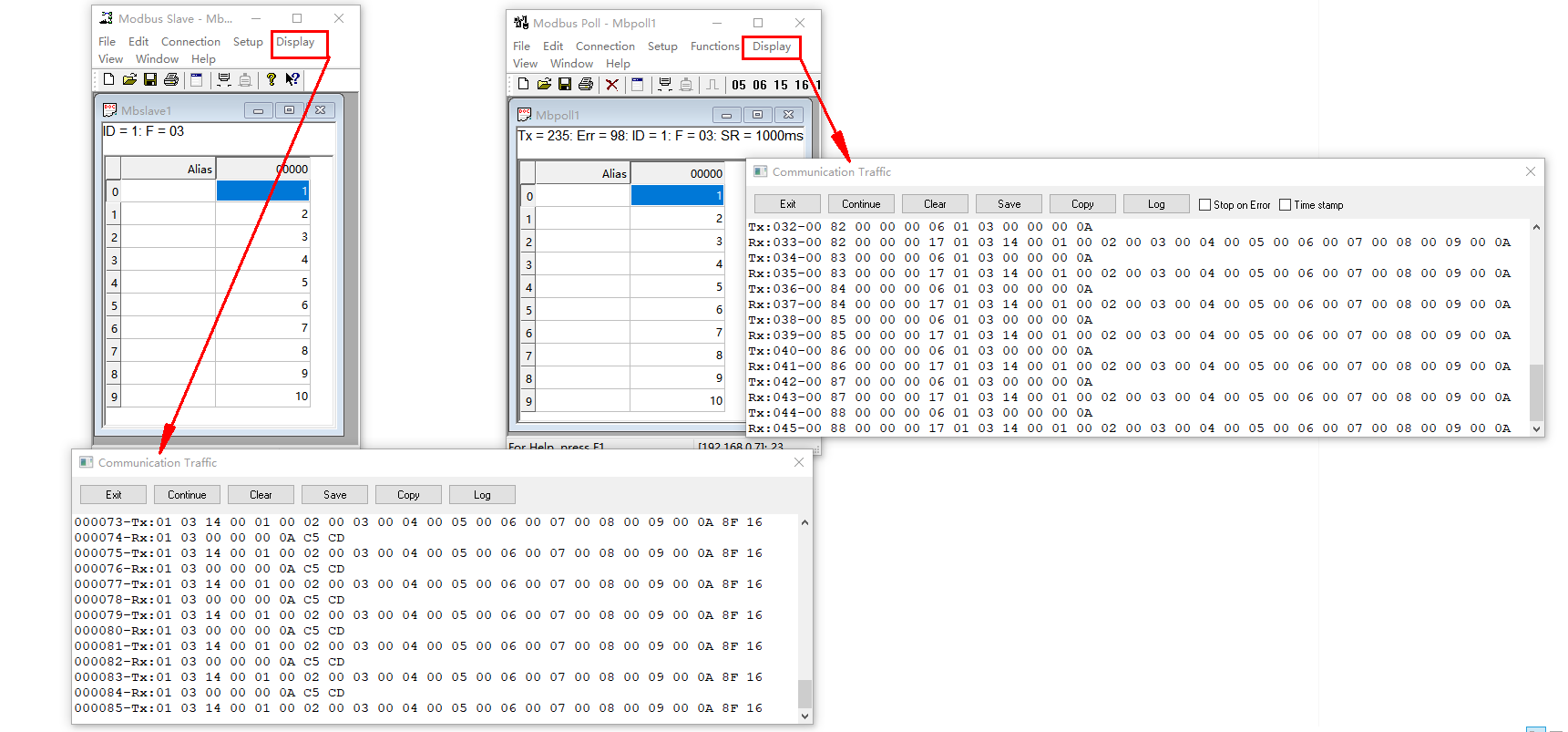

备注：MODBUS SLAVE软件和MODBUS POLL软件的选项Display，点开之后，最下面的Communication Traffic，是两个软件数据监控，可以查看MODBUS 数据，是否正常。
