USR-IO808-CAT1 连接有人云(V6)对接组态王实现远程组态
2021-09-27


一、准备工作

USR-IO808-CAT1说明书:https://www.usr.cn/Download/1084.html

IO设置软件:https://www.usr.cn/Download/869.html

有人虚拟串口软件(有人云版): https://www.usr.cn/Download/924.html
二、设置步骤
硬件准备:USB转485调试线、IO808-CAT1、SIM卡、4G全频天线、电源适配器

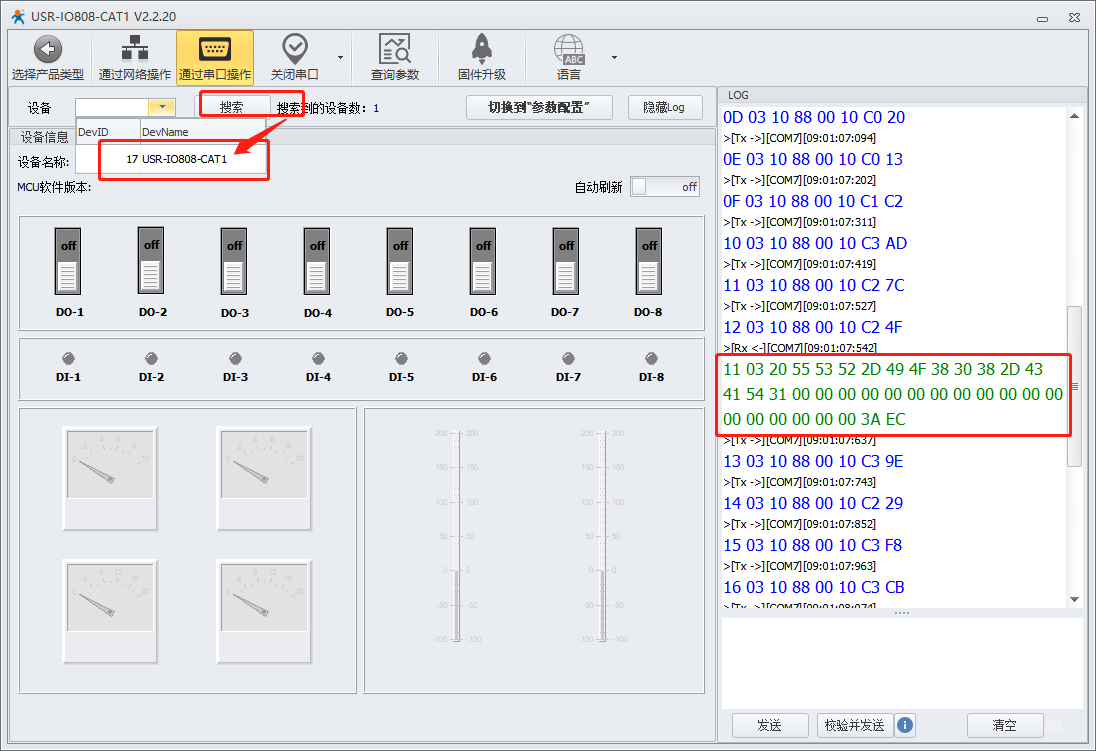

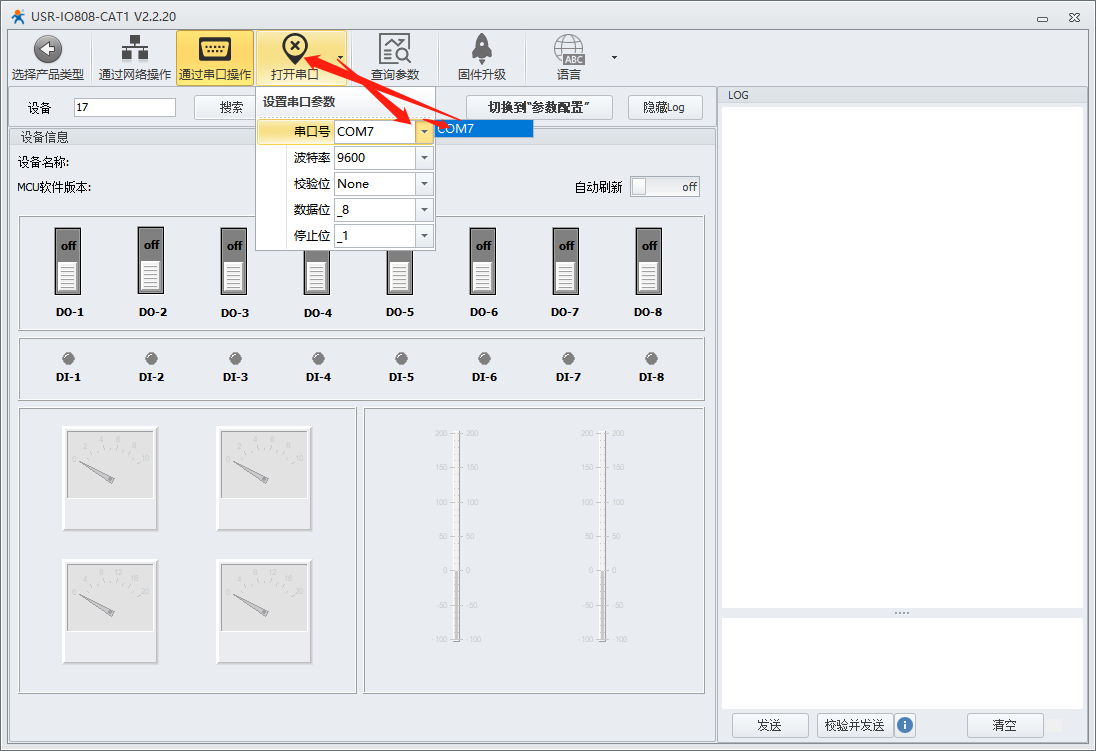

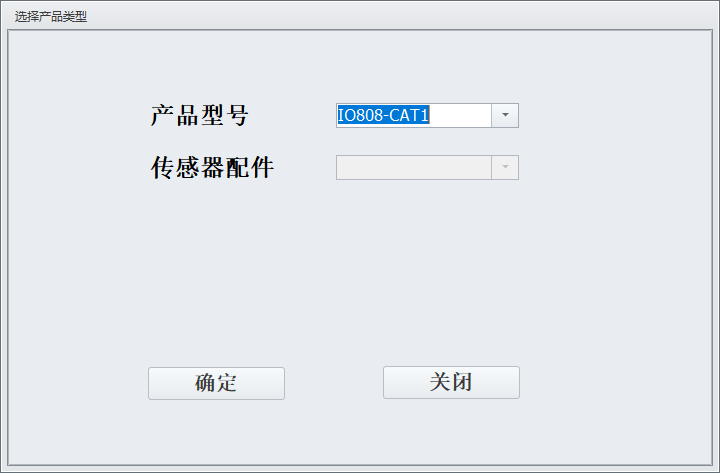

1、连接设置软件,根据案例通过串口连接设备与软件后,切换到“参数配置”页面

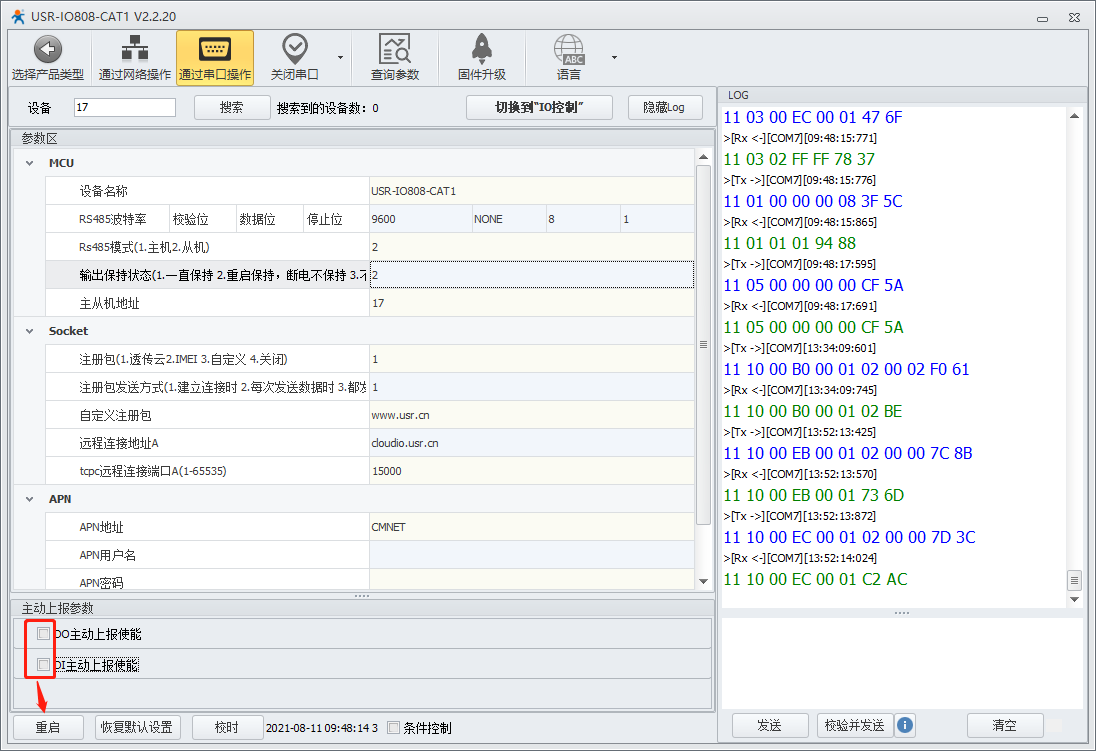

2、关闭DO/DI主动上报;将注册包设置为1.透传云,远程地址:cloudio.usr.cn,端口号15000(产品默认设置)。

注意:每次修改参数设置后,要点击一下空白区域,右侧有绿色log信息打印成功则表示参数写入成功,设置所有参数后,点击左下角重启,设备重启后参数修改生效。

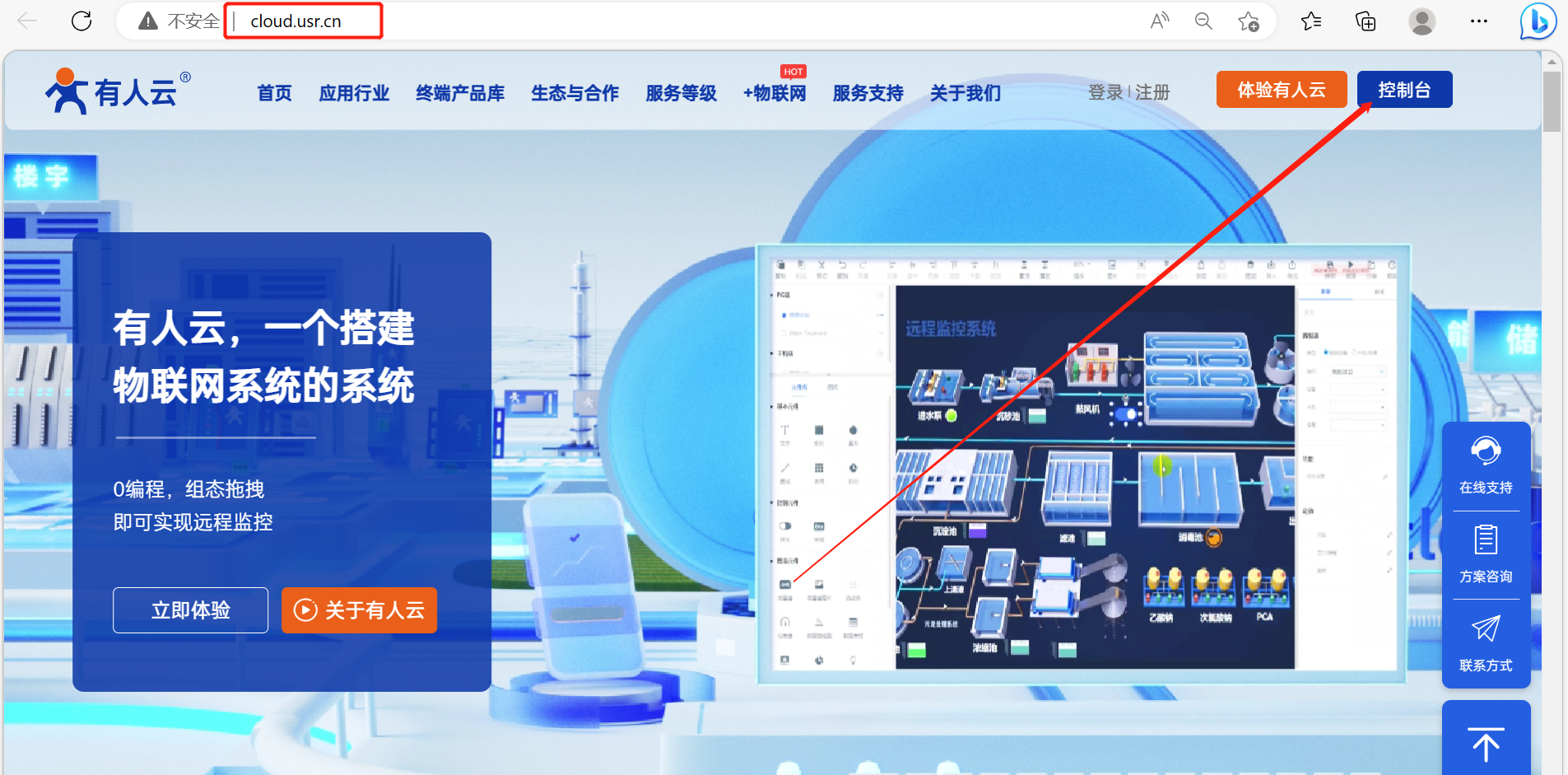

3、登录有人云网址:http://cloud.usr.cn/,输入账号登陆,如没有账号可在登陆按钮下方点注册通行证帐号进行注册。

4、在左侧功能栏选择“网关管理”---“网关列表”---添加网关 ,填写设备后壳标签的SN/IMEI,并勾选数据透传。

三、虚拟串口连接电脑

1、下载并安装虚拟串口V5.0.1软件,打开软件登录有人云账号密码

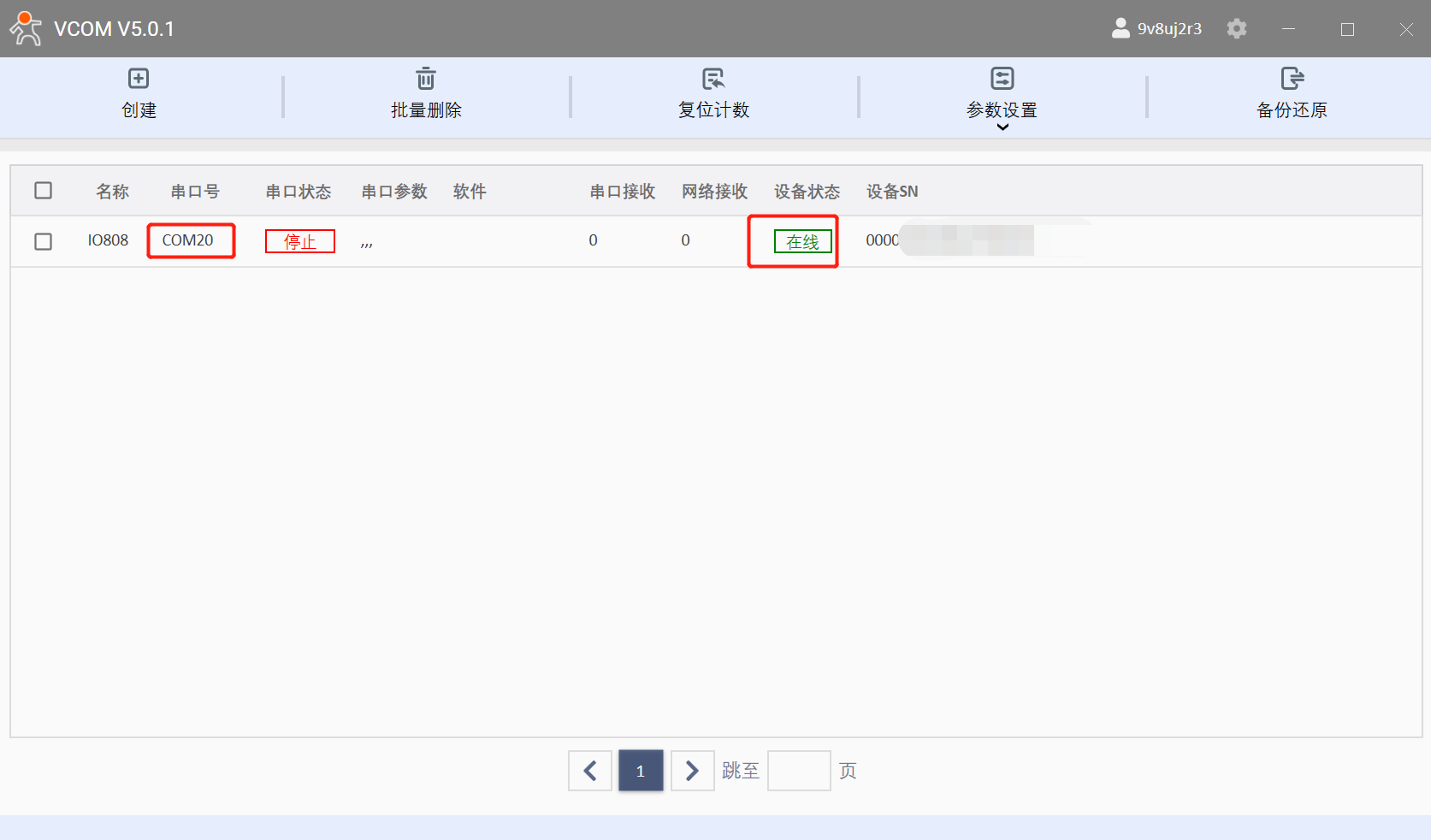

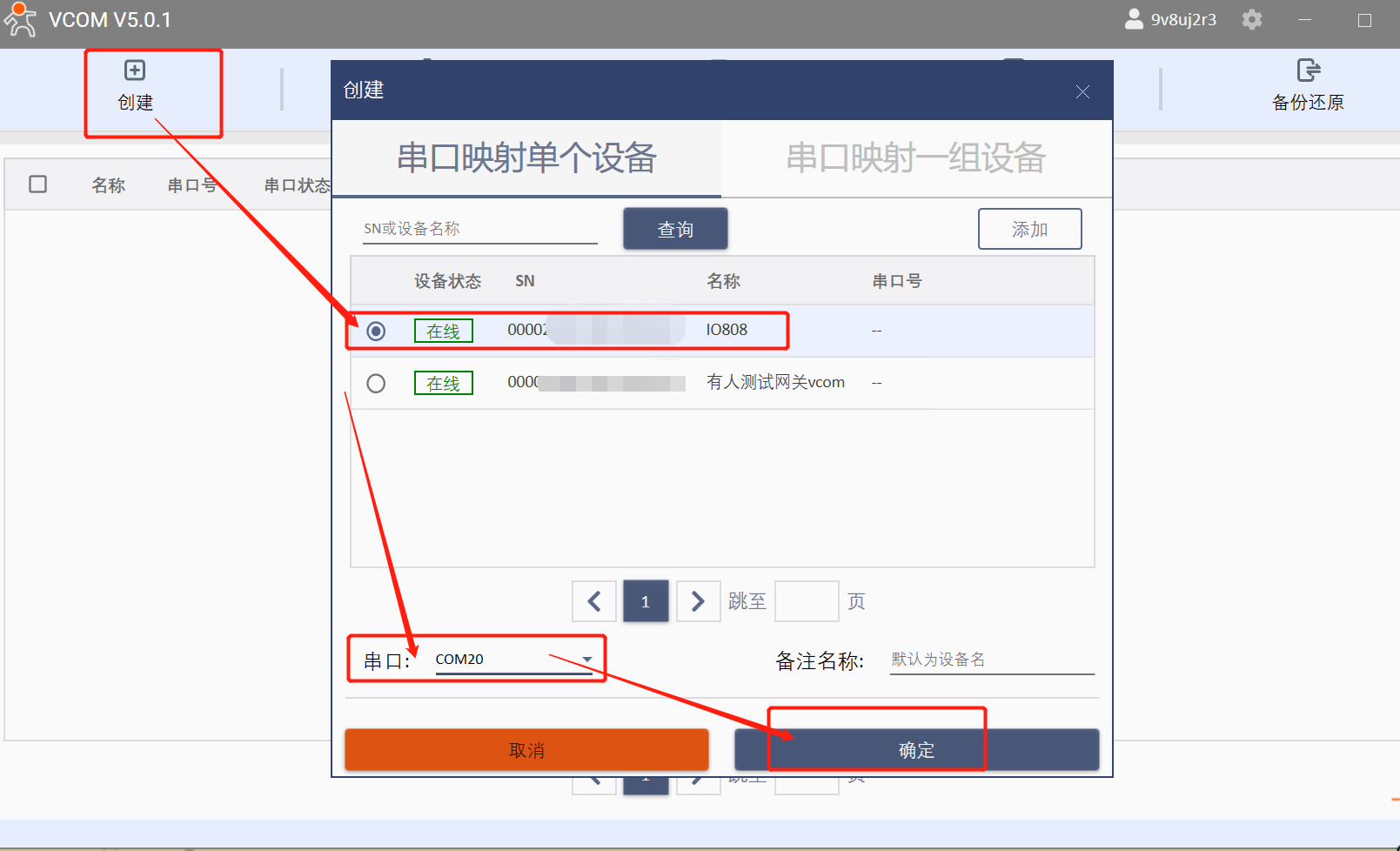

2、点击“创建”---勾选IO808网关---添加com口---确定

四、连接组态王

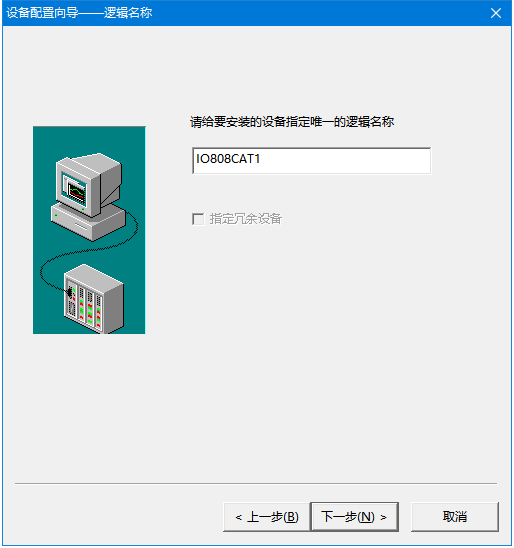

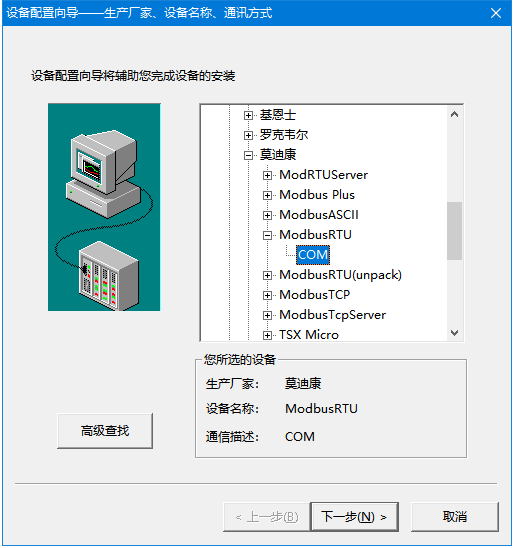

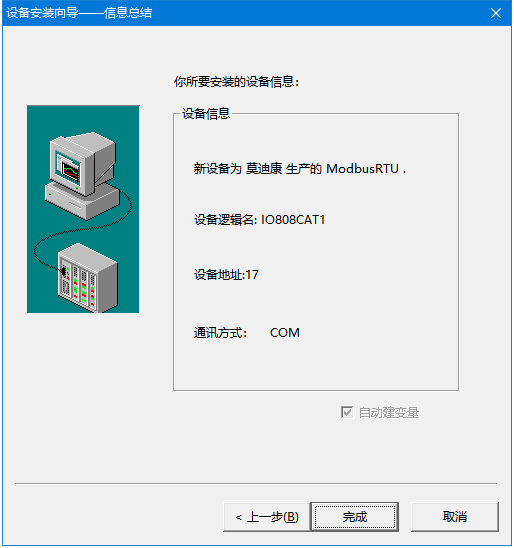

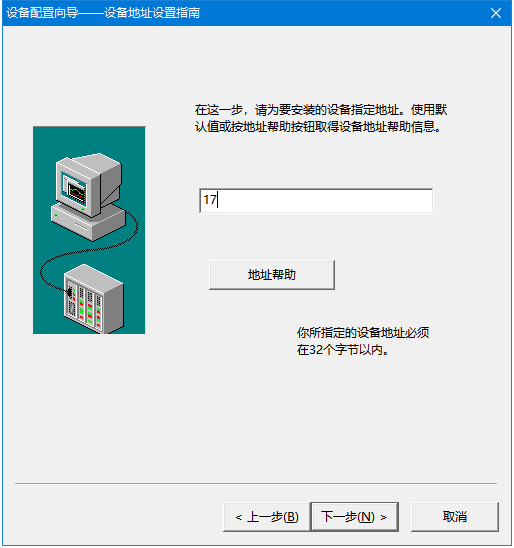

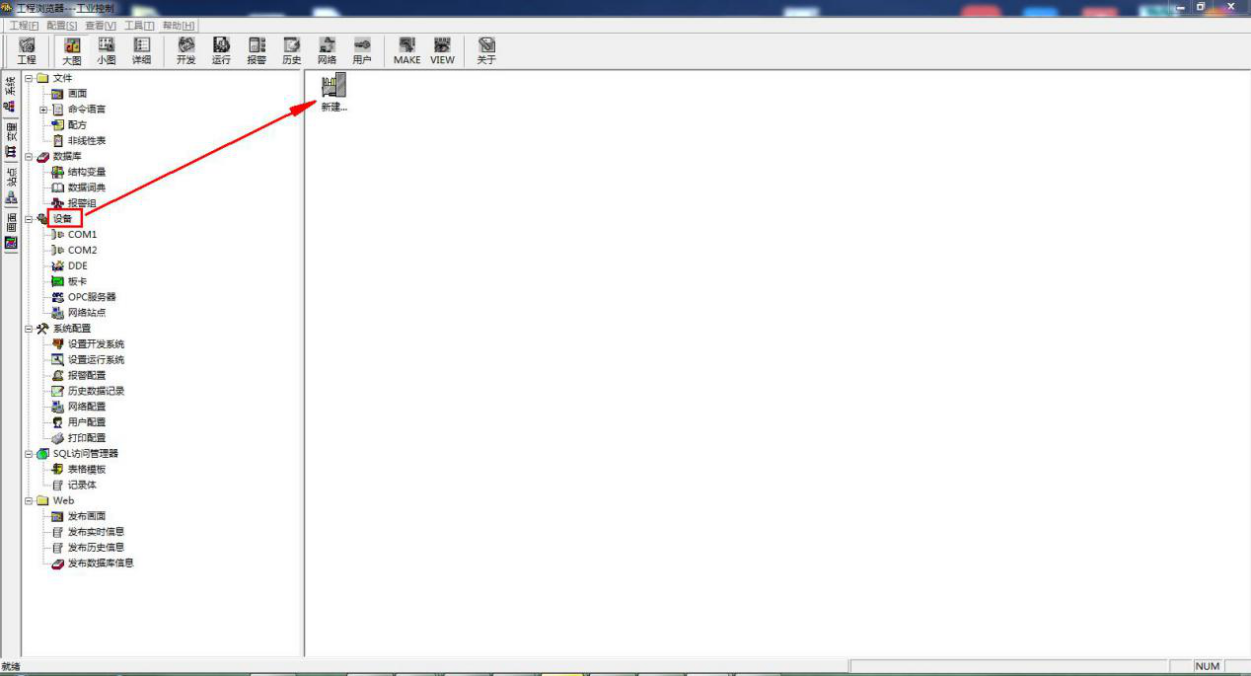

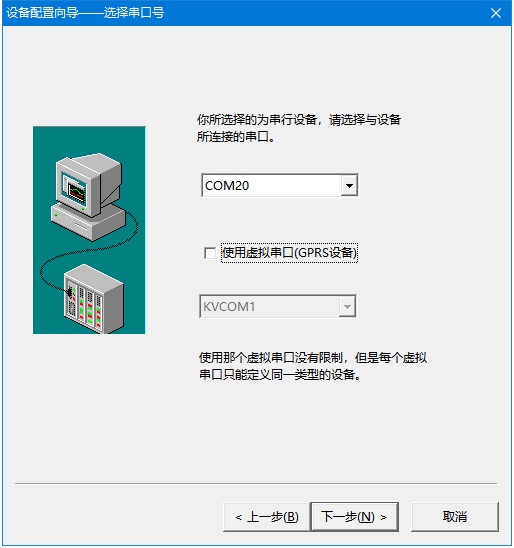

1、添加设备COM,点击设备,新建一个组态设备,选择 Modbus RTU 标准协议的莫迪康 PLC。 下一步,选择使用虚拟串口 COM20——输入IO从机地址(默认17)。

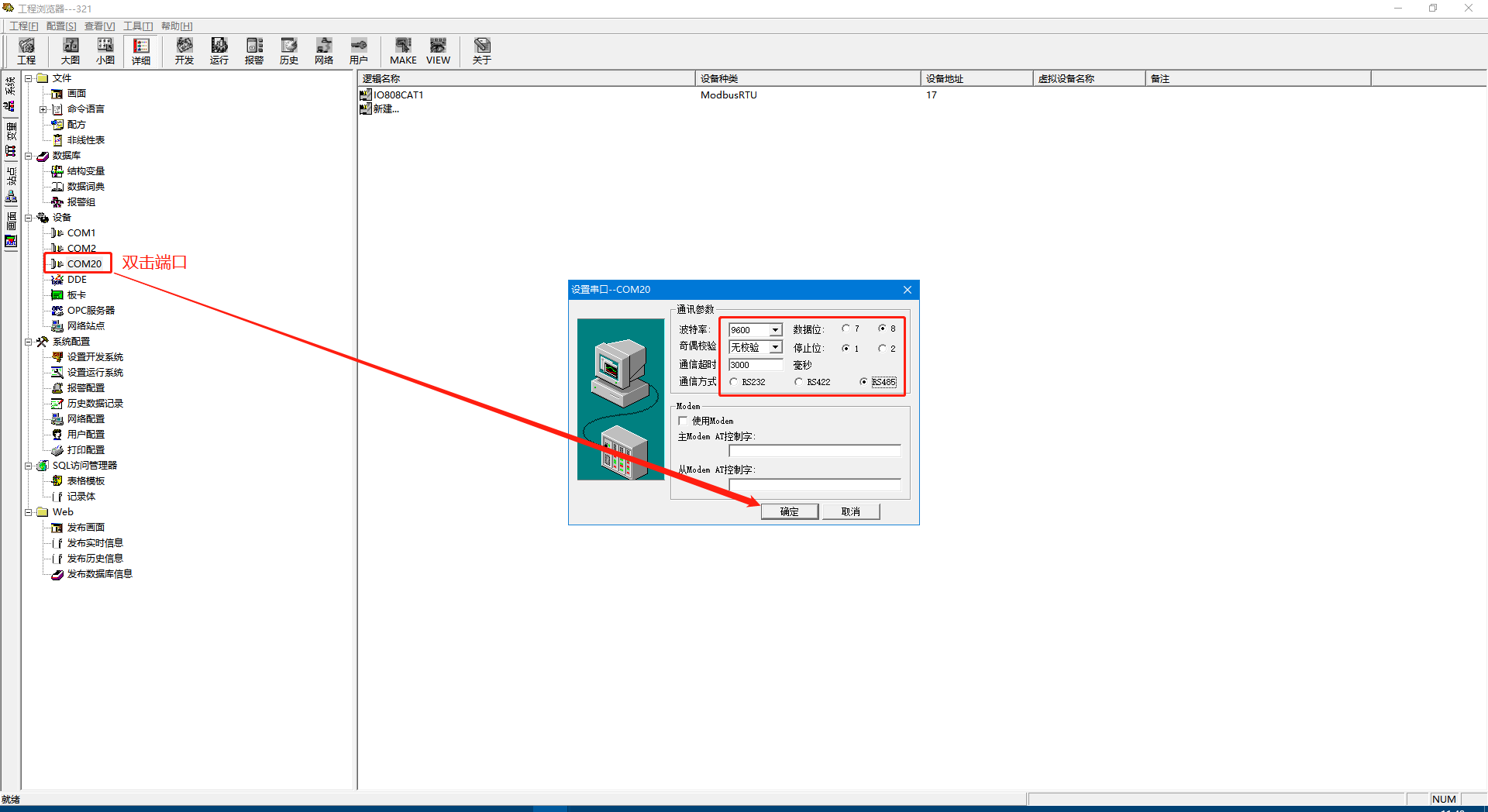

点击新建的COM20设备,还可以修改串口参数,设置和IO808的串口参数一致。通讯方式可以根据串口设备,选择RS232或者RS485。

2、添加数据词典

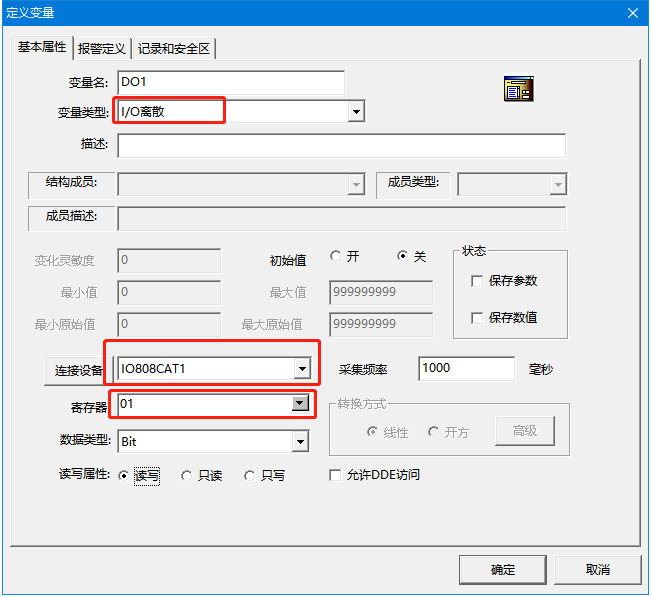

在数据库,数据词典内,双击新建,新建一个变量名。此处选择连接DO变量,连接设备“IO808CAT1”,对应寄存器地址为01,0存储区的的第一个地址(0X00 00)

3、添加画面

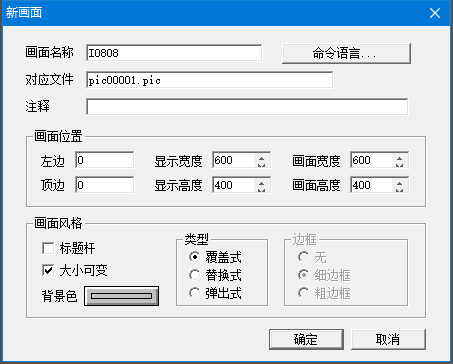

点击画面,新建一个画面。画面命名.然后双击,进入画面编辑栏。

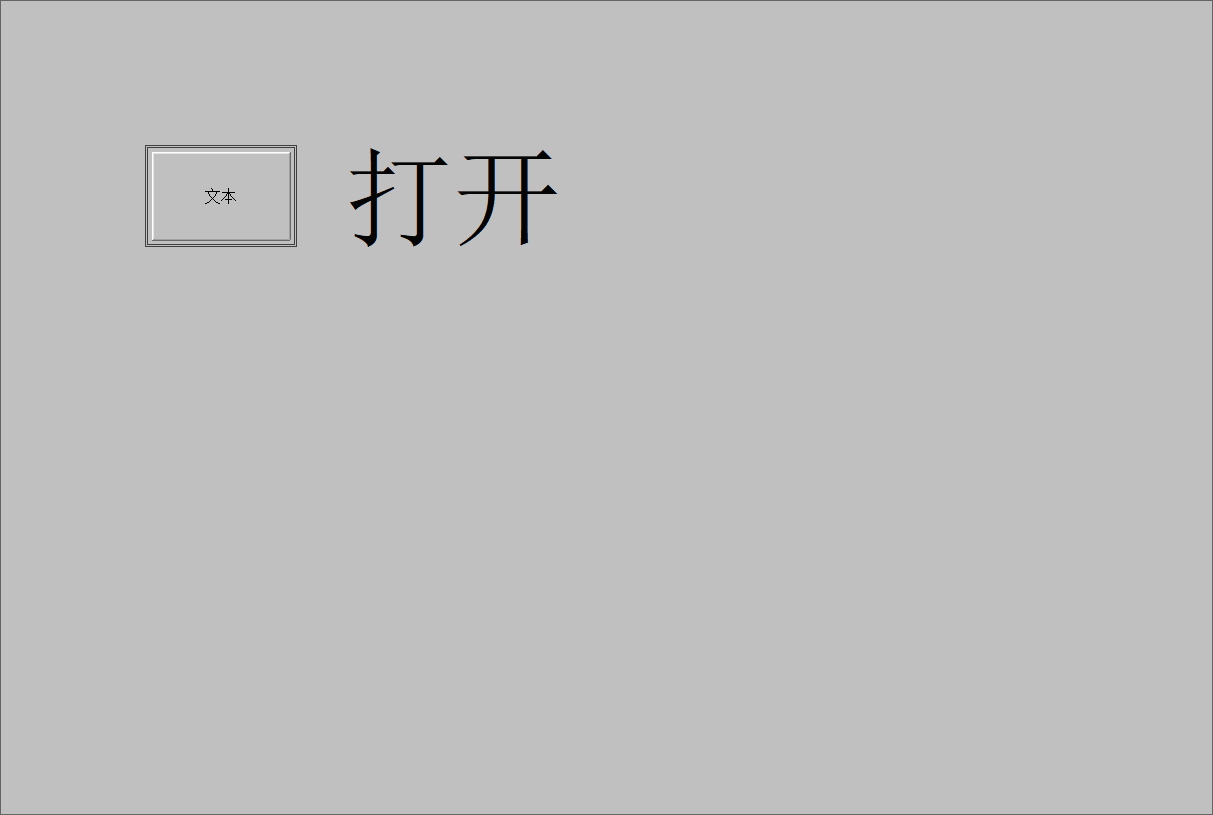

4、添加按钮关联变量用于控制

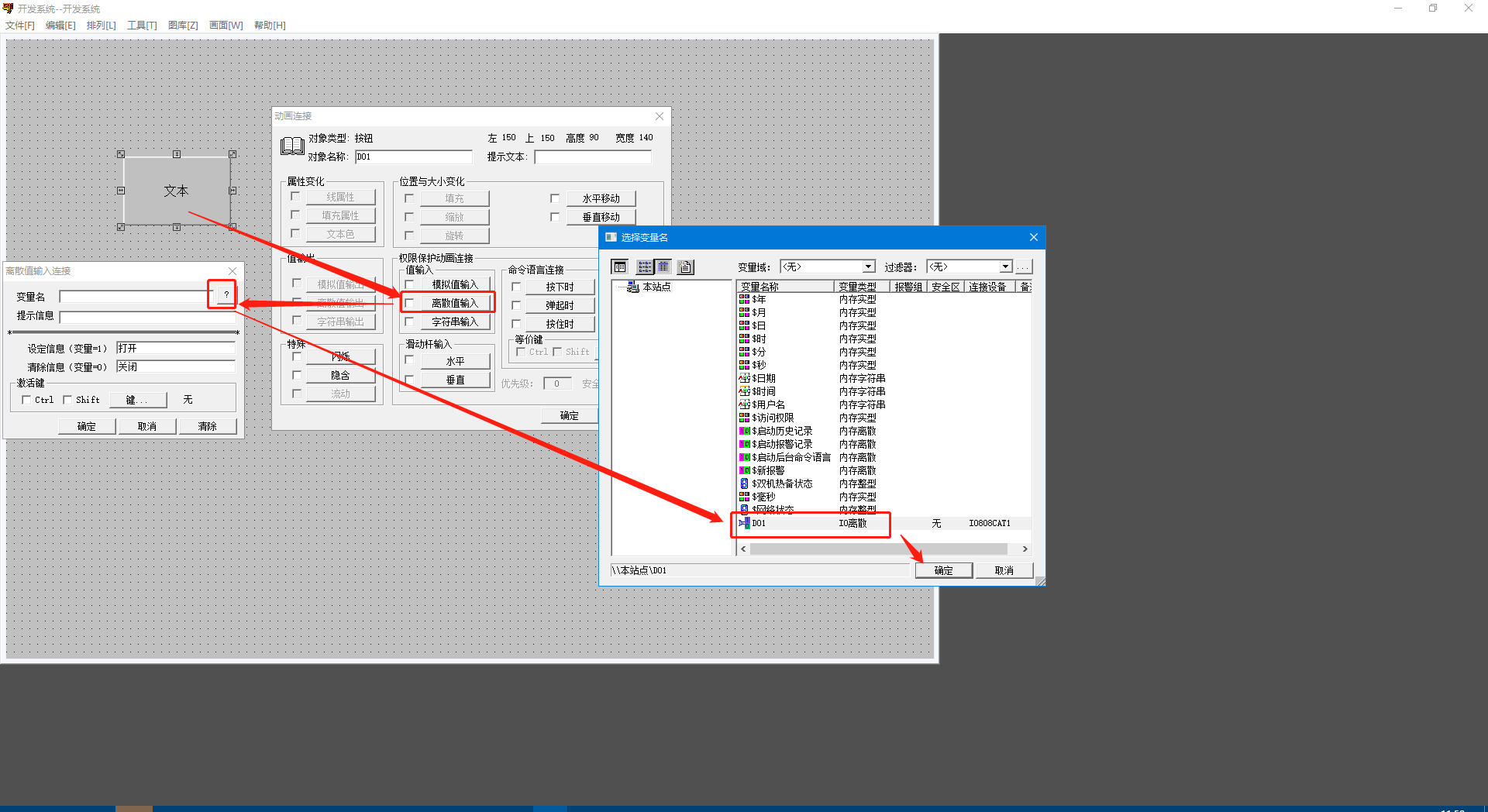

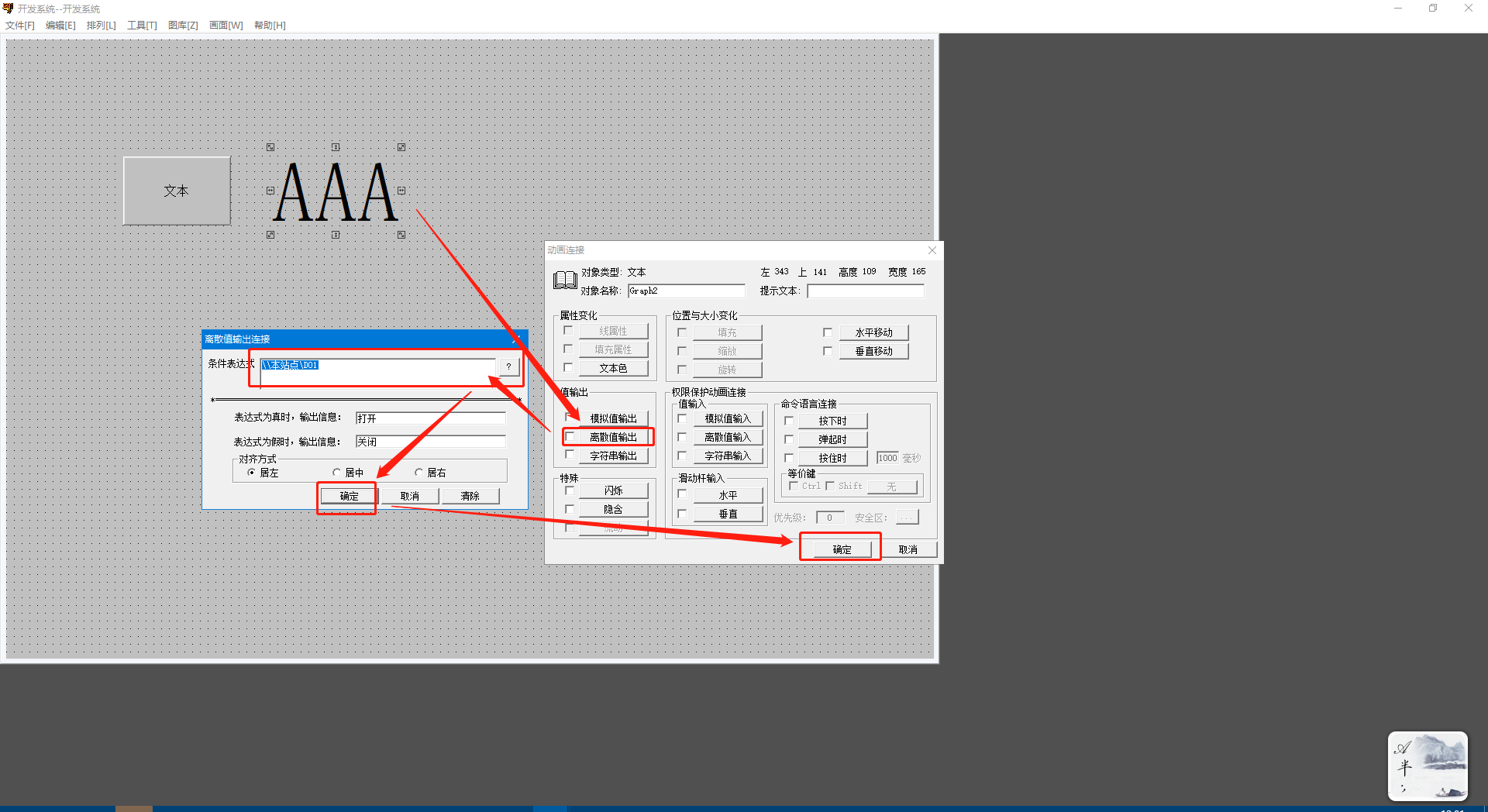

5、添加文本关联变量用于监控数据

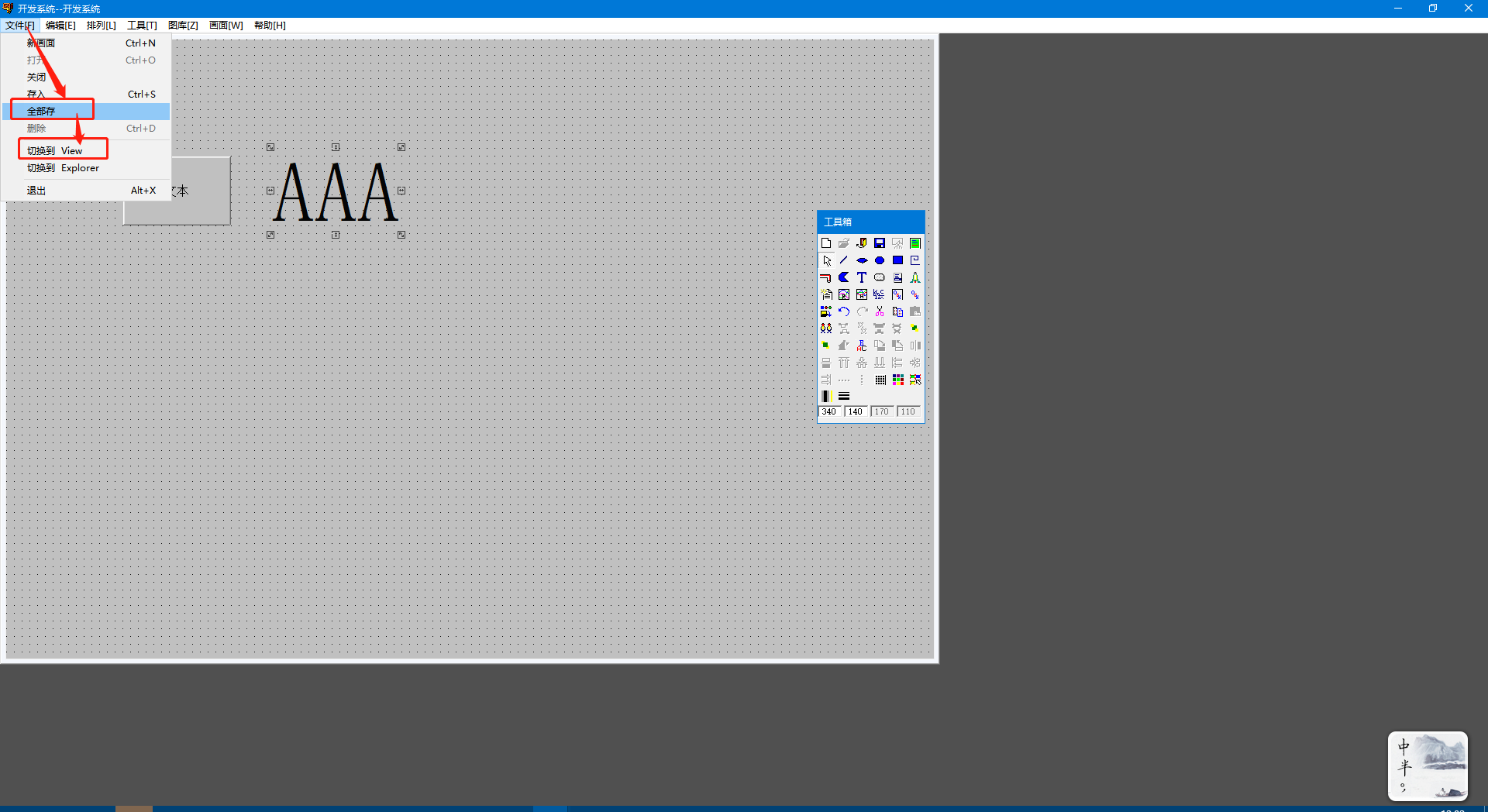

6、点击“文件”菜单栏——全部存——切换到VIEW

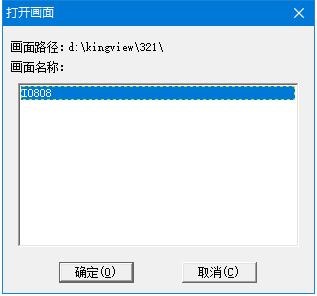

7、打开画面

8、点击按钮——点击打开——控制DO1打开成功






撰写人:shiwei
