IO424-EWR连接485设备配合私有服务器远程监控

一、准备工作

USR-IO424-EWR说明书：https://www.usr.cn/Download/886.html

IO设置软件：https://www.usr.cn/Download/869.html

有人云平台：https://account.usr.cn/mp_scada

网络io通过串口使用设置软件进行设置的方法：http://www.usr.cn/Faq/747.html

硬件准备：USB转485调试线、IO424-EWR、网线、电源适配器

二、设置步骤

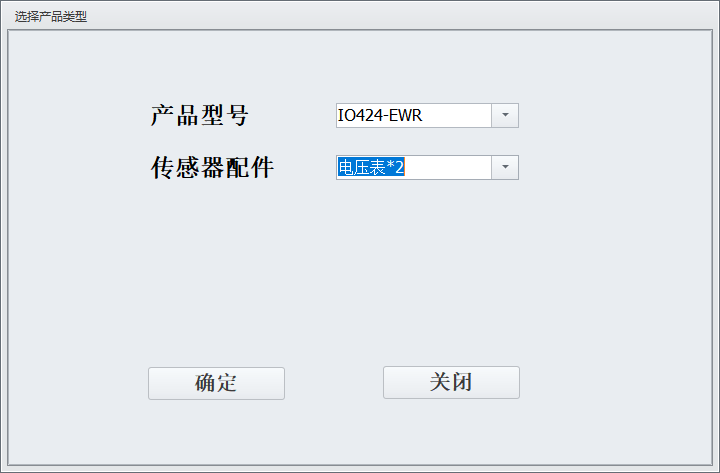

1、连接设备与软件后，切换到“参数配置”页面（IO424T-CAT1为电压版，IO424T-CAT1-I为电流版）

2、IO424和电脑连接同一个路由器，IO424-EWR网口默认为WAN模式，DHCP自动获取IP，LAN IP默认192.168.10.1。IO424和路由器连接时，需保证路由器分配的IP网段不要和IO424的LAN IP网段一致（比如LAN IP默认为192.168.10.1，上级路由分配的网段就不可以是192.168.10.X）

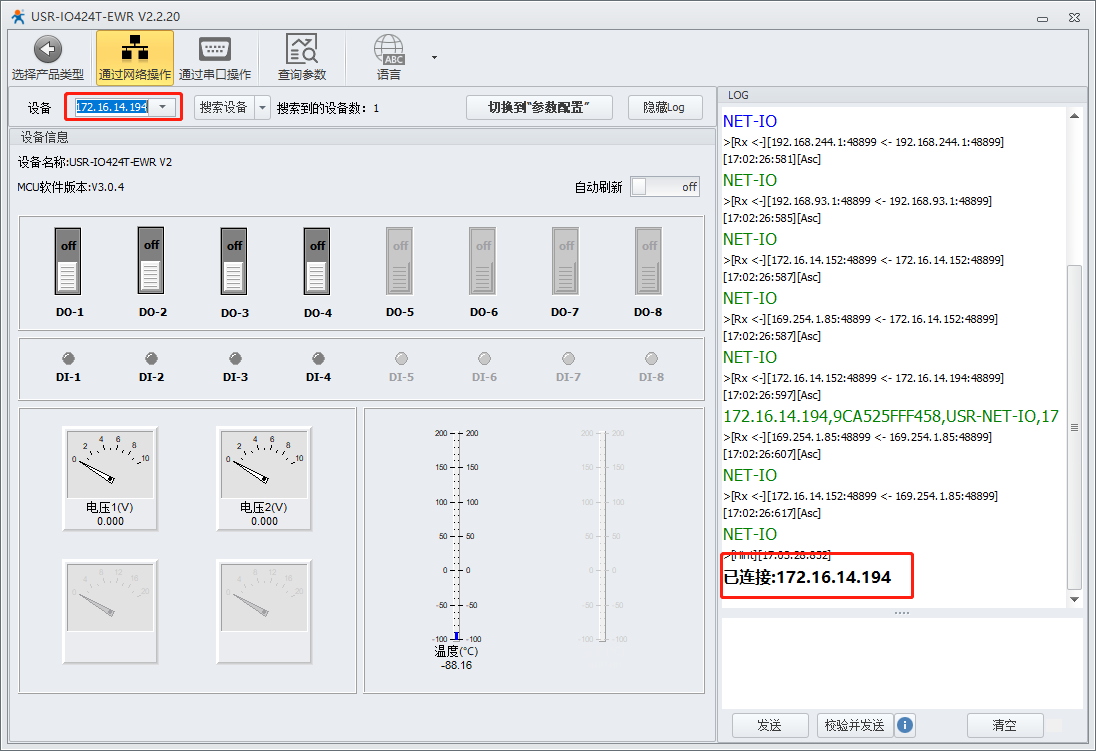

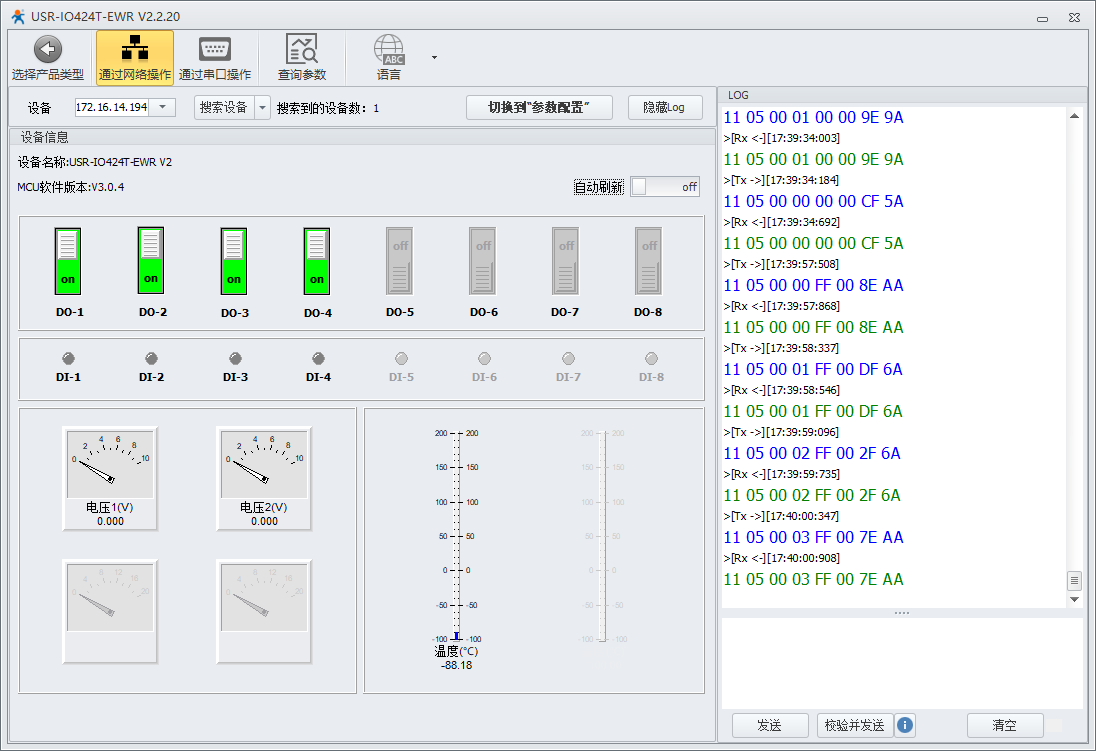

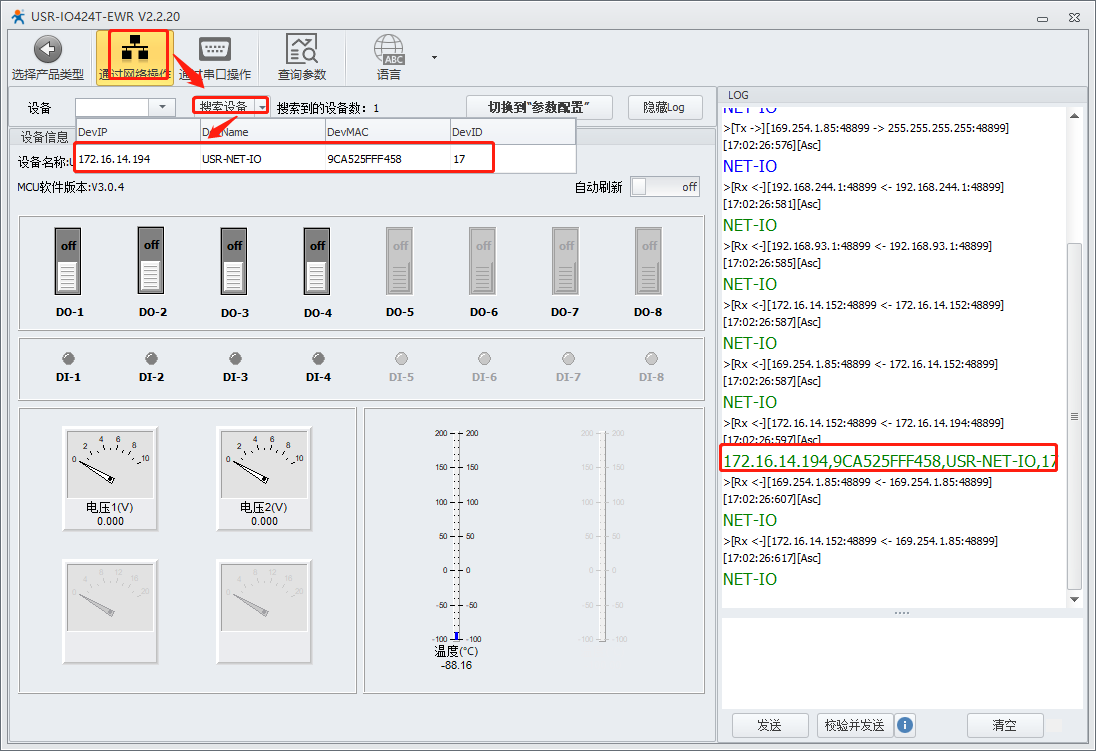

点击“搜索设备”，点击设备下拉框，选择要连接的设备，显示已连接：****

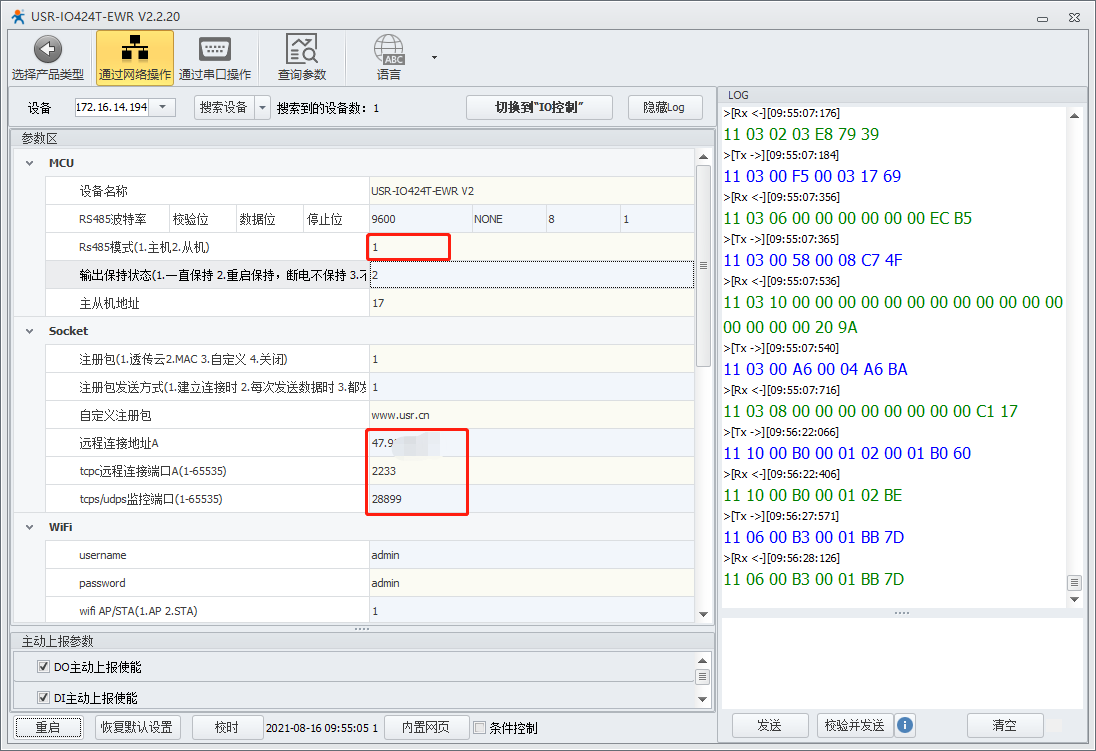

3、点击切换到“参数配置”，RS485模式修改为：主机模式；将远程服务器的IP地址和端口号填入设备中。

注意：每次修改参数设置后，要点击一下空白区域，右侧有绿色log信息打印成功则表示参数写入成功，设置所有参数后，点击左下角重启，设备重启后参数修改生效。

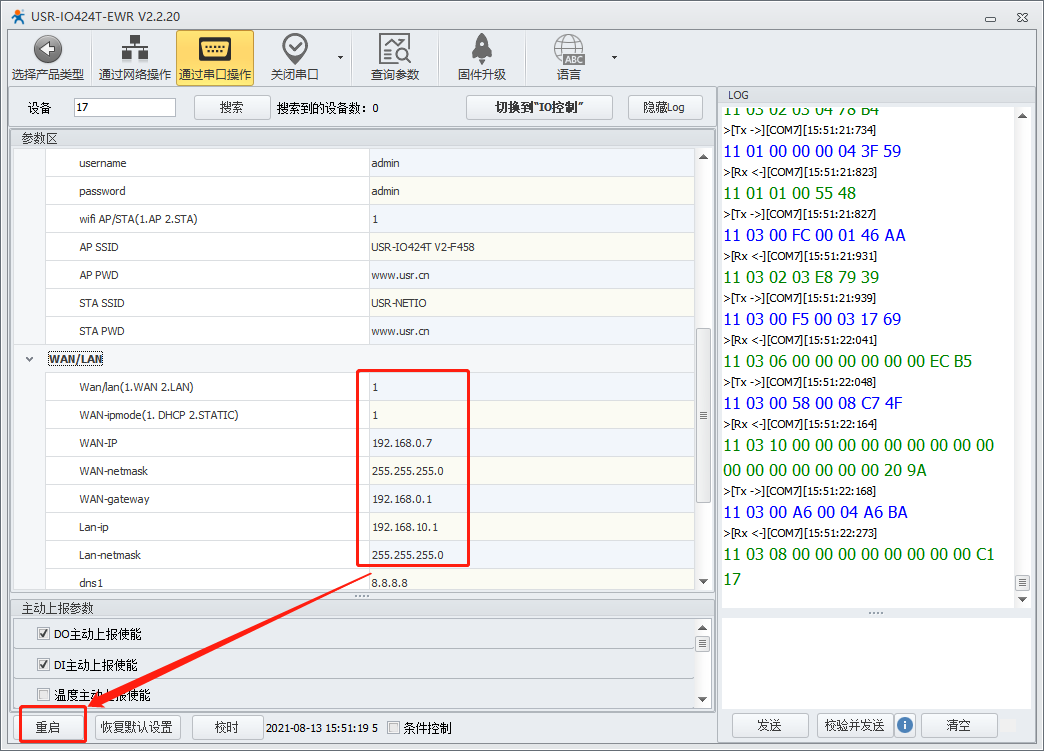

4、网口模式保持默认为WAN模式，此处需保证上级路由器分配的IP网段不要和IO424的LAN IP网段一致（比如LAN IP默认为192.168.10.1，上级路由分配的网段就不可以是192.168.10.X）

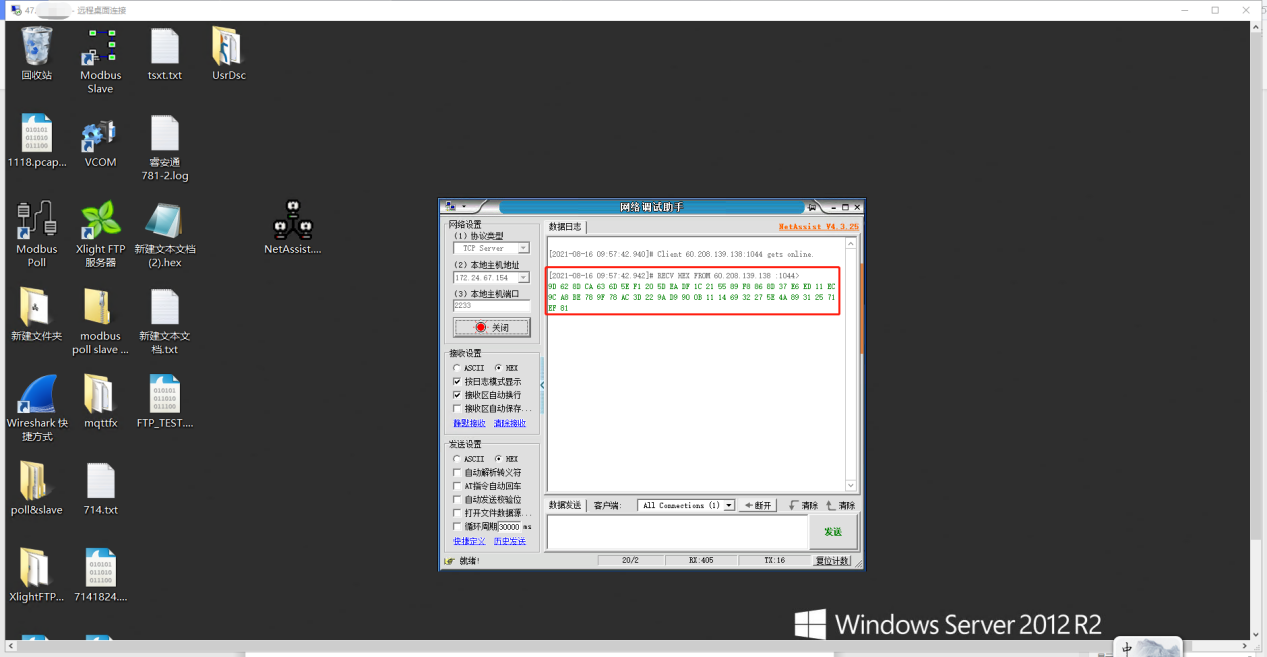

4、点击重启后，待设备运行正常，远程服务器打开网络调试软件作为TCP server点击监听。可看到TCP连接成功，并上报注册包数据。

三、连接串口设备

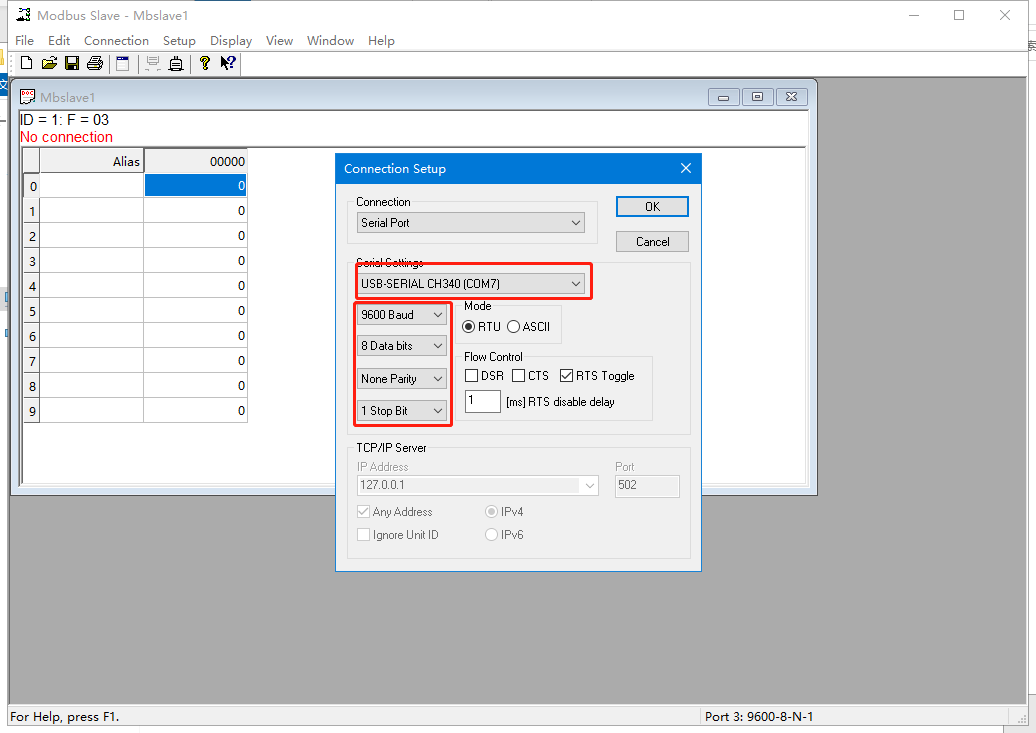

1、打开modbus slave测试软件，选择串口和串口参数（和IO424一致）

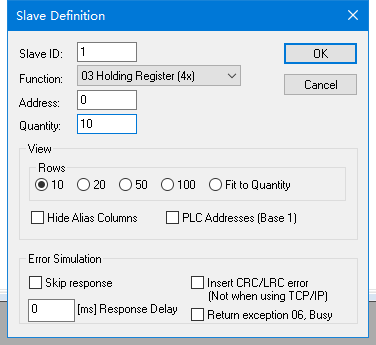

3、设置从机参数，此处设置了从机地址：1，功能码：03，起始地址：40001，对应数据：17

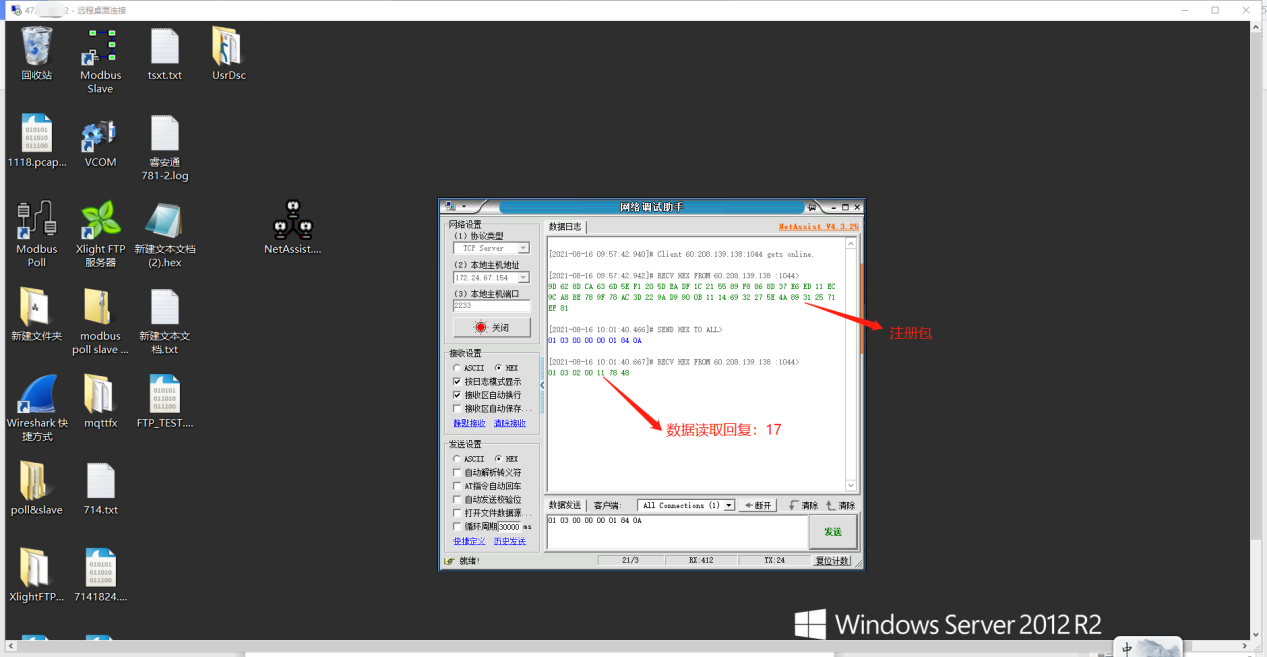

四、远程服务器读取数据
