USR-IO808-EWR 连接私有服务器实现远程监控
2021-09-29


IO808-EWR连接私有服务器实现远程监控



一、准备工作

IO808-EWR说明书:https://www.usr.cn/Download/858.html

IO设置软件:https://www.usr.cn/Download/869.html

有人云平台:https://account.usr.cn/mp_scada

接线工艺说明书:https://www.usr.cn/Download/735.html

网络io通过串口使用设置软件进行设置的方法http://www.usr.cn/Faq/747.html

硬件准备:IO808-EWR、网线、电源适配器

二、设置步骤

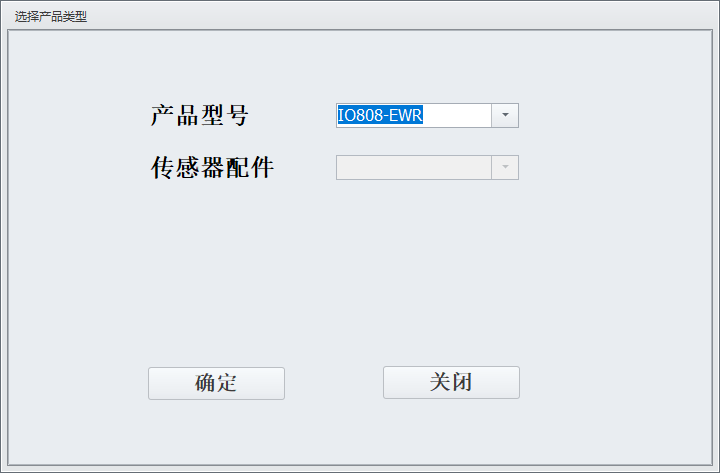

1、连接设置软件,根据案例通过串口连接设备与软件后,切换到“参数配置”页面



2、IO808和电脑连接同一个路由器,IO808-EWR网口默认为WAN模式,DHCP自动获取IPLAN IP默认192.168.10.1IO808和路由器连接时,需保证路由器分配的IP网段不要和IO808LAN IP网段一致(比如LAN IP默认为192.168.10.1,上级路由分配的网段就不可以是192.168.10.X

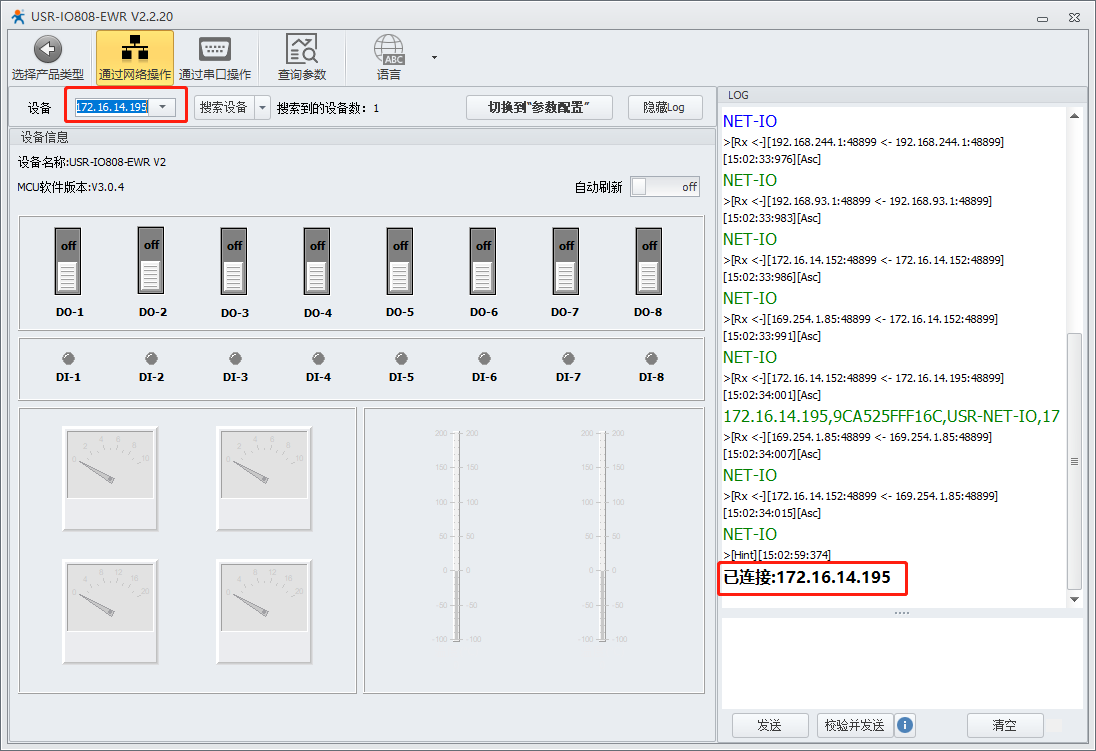

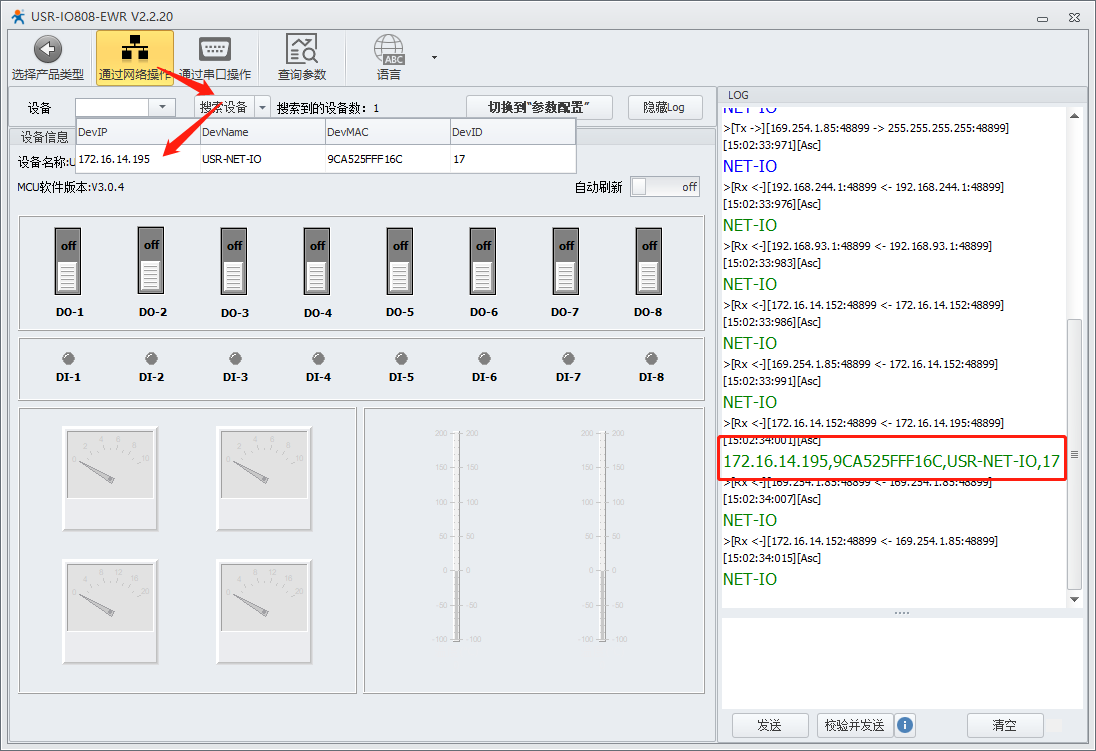

点击“搜索设备”,点击设备下拉框,选择要连接的设备,显示已连接:****

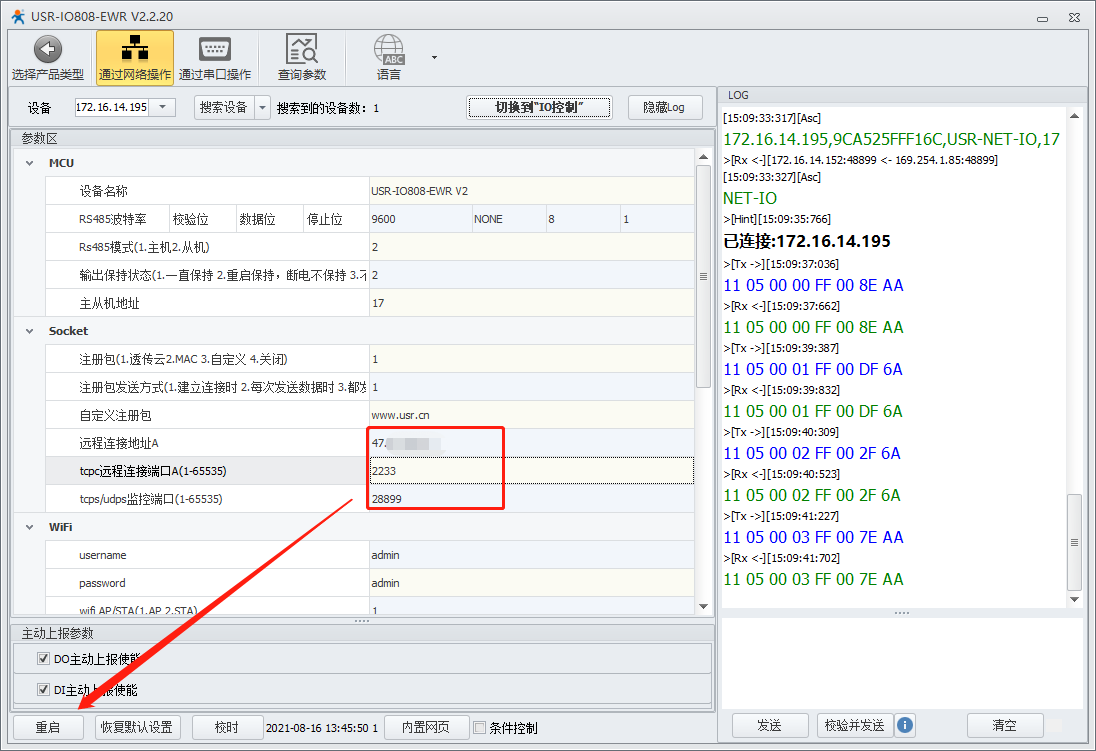

3、点击切换到“参数配置”,将远程服务器的IP地址和端口号填入设备中。

注意:每次修改参数设置后,要点击一下空白区域,右侧有绿色log信息打印成功则表示参数写入成功,设置所有参数后,点击左下角重启,设备重启后参数修改生效。

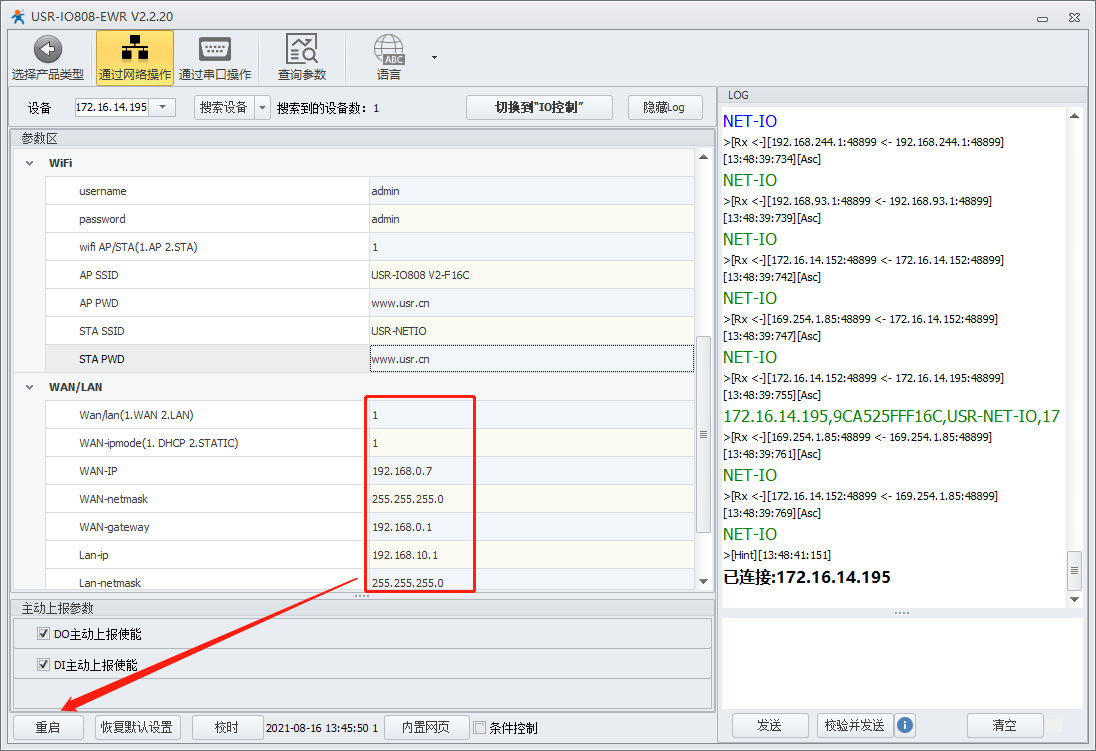

4IO808WAN/LAN网口模式保持默认为WAN模式,此处需保证上级路由器分配的IP网段不要和IO808LAN IP网段一致(比如LAN IP默认为192.168.10.1,上级路由分配的网段就不可以是192.168.10.X

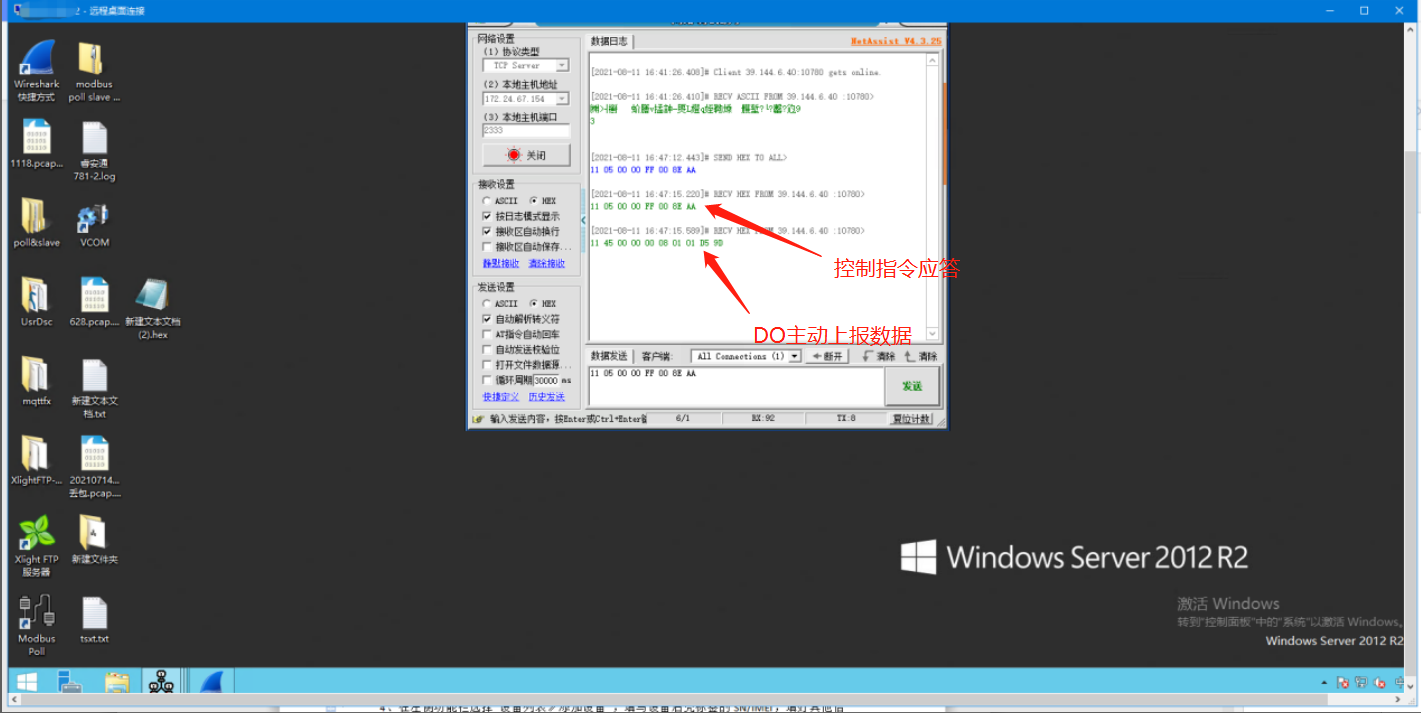

5、点击重启后,待设备运行正常,远程服务器打开网络调试软件作为TCP server点击监听。可看到TCP连接成功,并上报注册包数据。

输入DO1闭合指令,设备返回数据(注意:16进制格式),此处设备返回了一个闭合指令应答数据和一个DO发生变化后主动上报型数据。
