USR-TCP232-410s  modbus TCP对接组态王

1. 资料下载：

410S说明书：https://www.usr.cn/Download/799.html

410S软件设计手册：https://www.usr.cn/Download/307.html

410S设置软件下载：https://www.usr.cn/Download/383.html

串口网络二合一调试助手：https://www.usr.cn/Download/27.html

2. 网络拓扑图

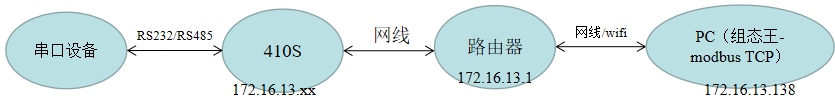

1>410S通过网线连接路由器

2>PC通过网线或者wifi连接路由器

3>410S和PC在同一个局域网中

注：本案例中的串口设备用PC端的串口调试软件替代

3. 410S端设置

1>硬件连接：410S的串口通过USB转232/485连接到电脑上，电脑和410S接在同一个路由器上

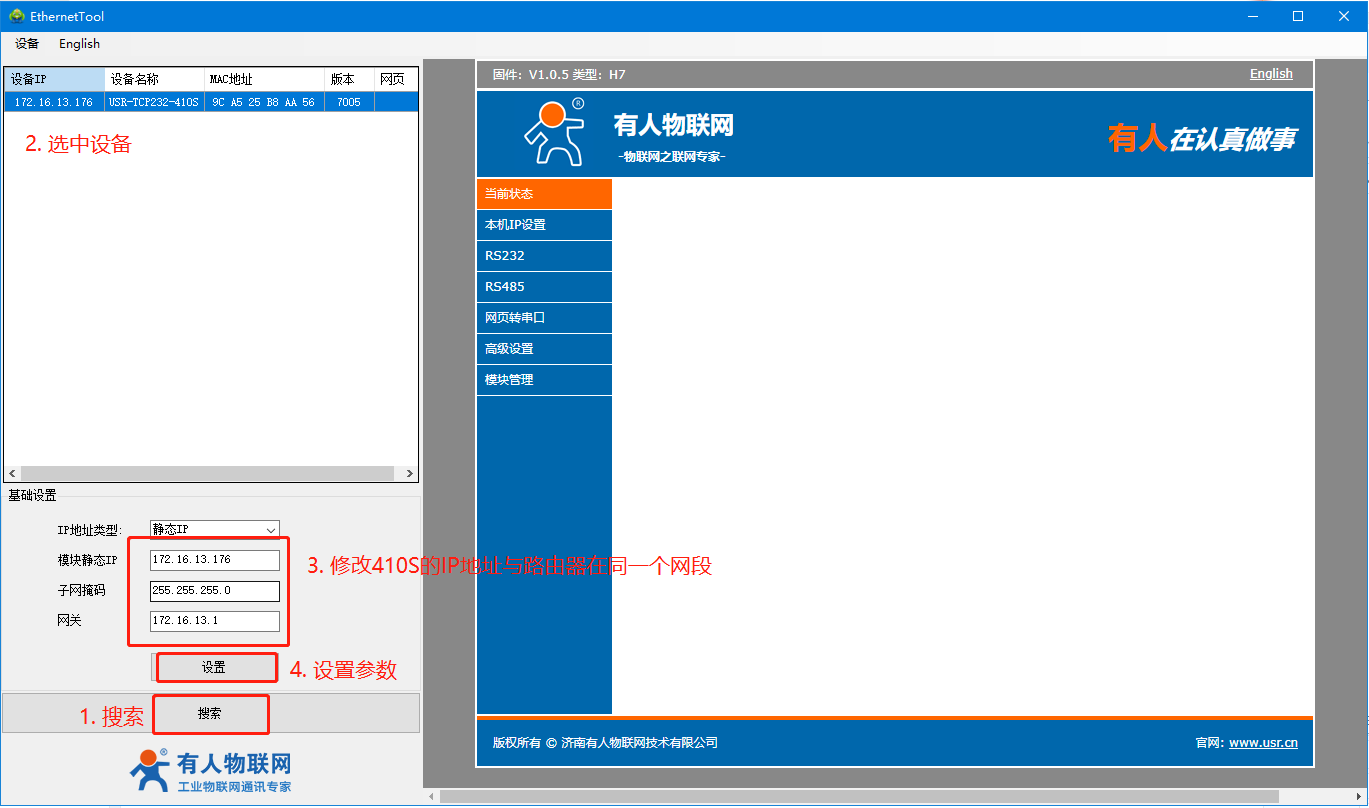

2>打开410S设置软件，搜索---选中设备---修改IP地址--设置参数

3>重新搜索设备--双击设备--用户名/密码（admin/admin）--查看410S的参数

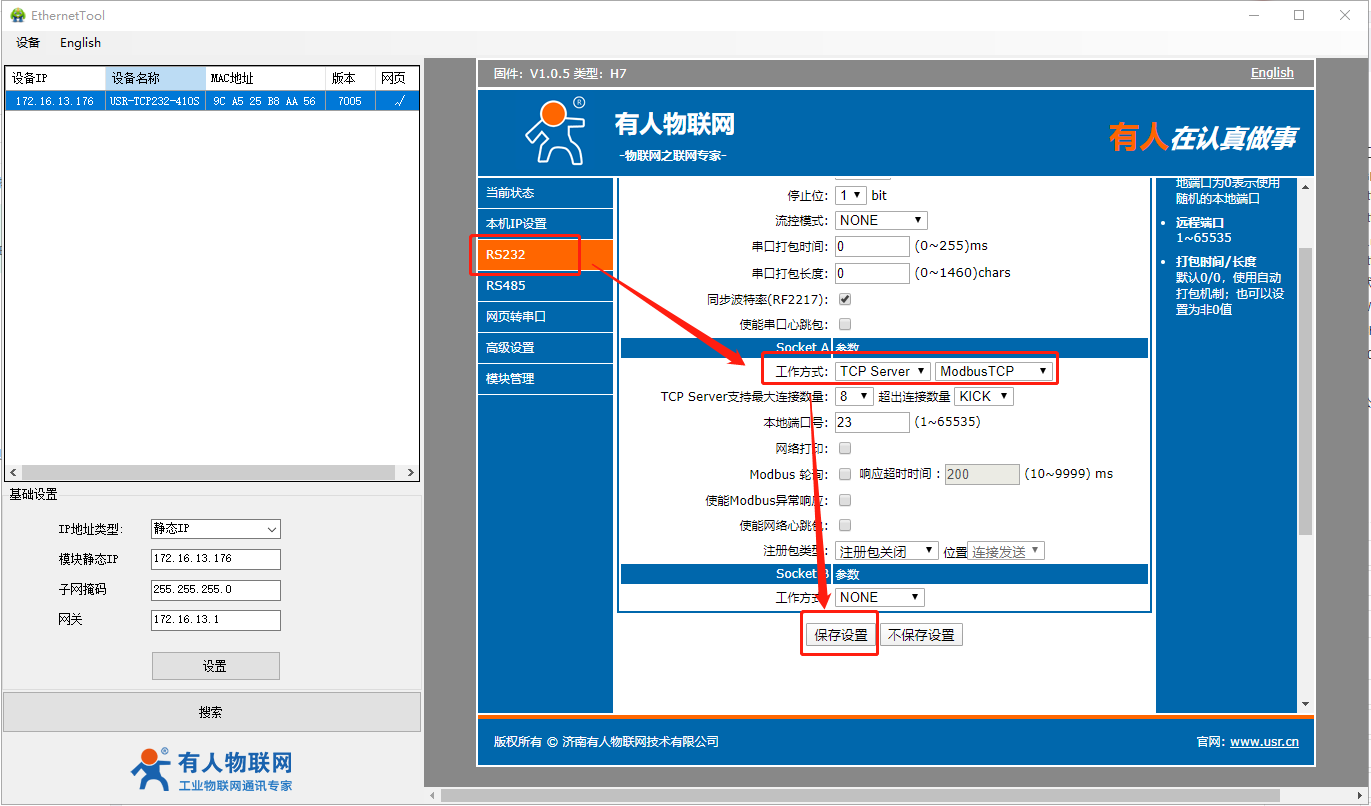

4>参数设置：RS232和RS485是独立串口，可分别设置，本案例中用RS232口为例展示

工作方式：TCP server，modbus TCP

波特率：本例中保持默认，实际应用中与串口设备保持一致

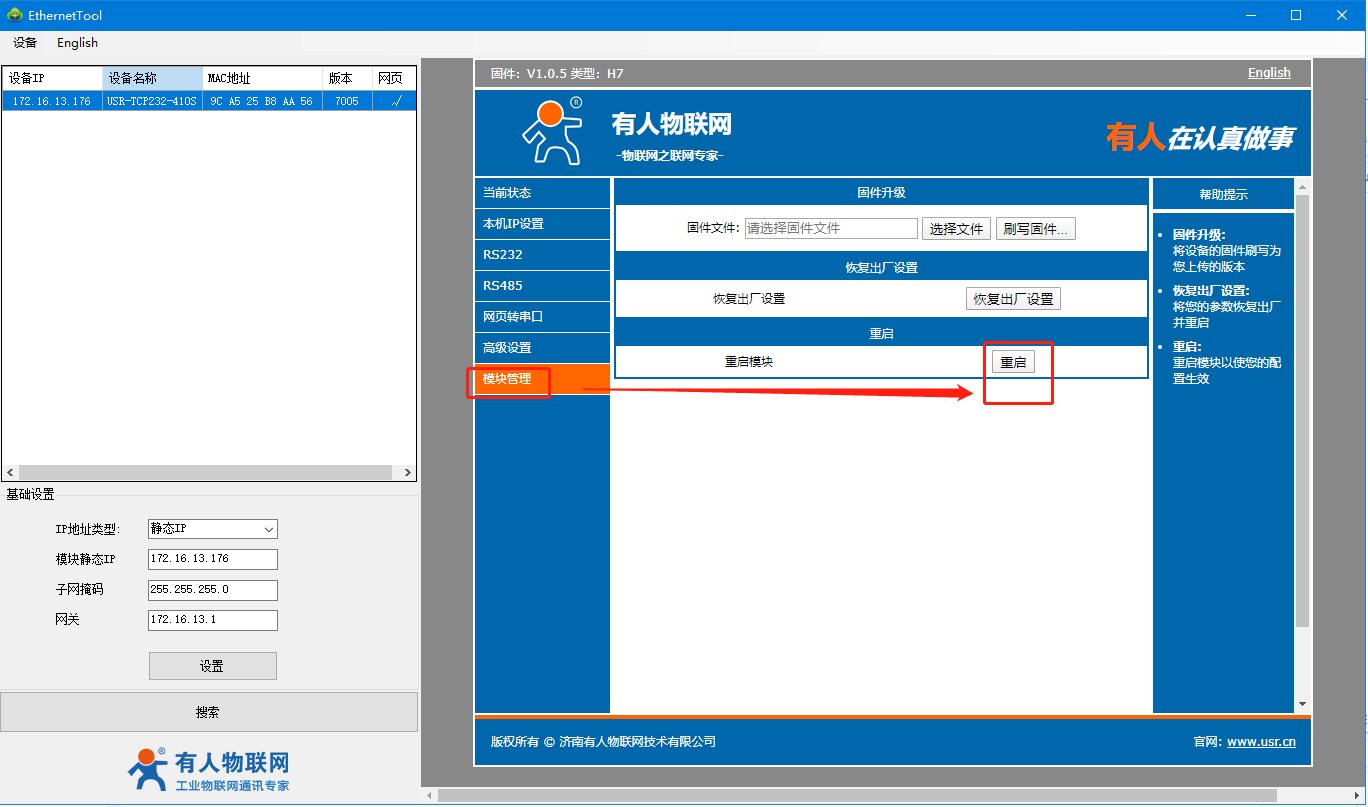

5>设置完成后，重启410S

4. 组态王软件设置

1>新建工程--开发工程

2>设备--新建设备--PLC--莫迪康--modbus TCP

3>逻辑名称：自己设置

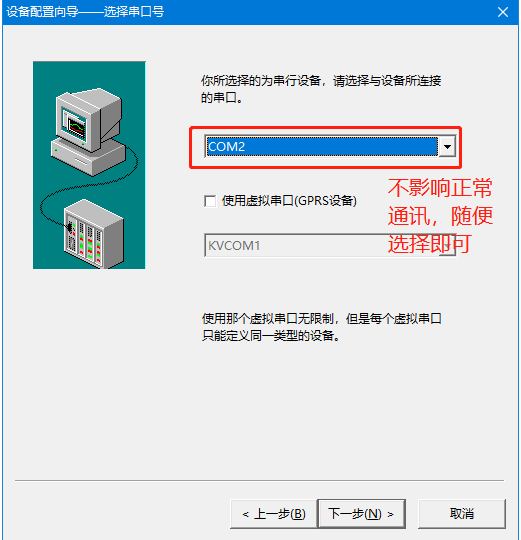

4>通讯口选择：任选一个

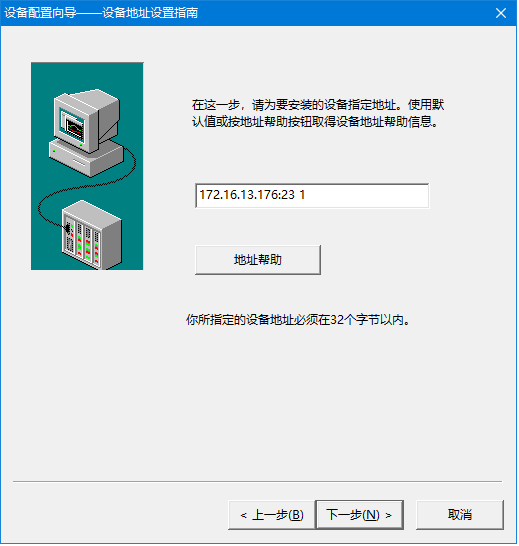

5>设置地址：地址代表的意思可以查看图中的地址帮助，

172.16.13.176是410S的IP地址

23：是410S的本地端口号，可以在RS232设置界面

1：代表串口设备的modbus从机地址

下一步

6>新建设备成功

7>设置数据词典：参考组态王说明

8>应用程序命令语言：参考组态王说明

9>新建画面：参考组态王说明

步骤7/8/9的具体设置也可以参考：https://www.usr.cn/Faq/600.html

5. 数据测试

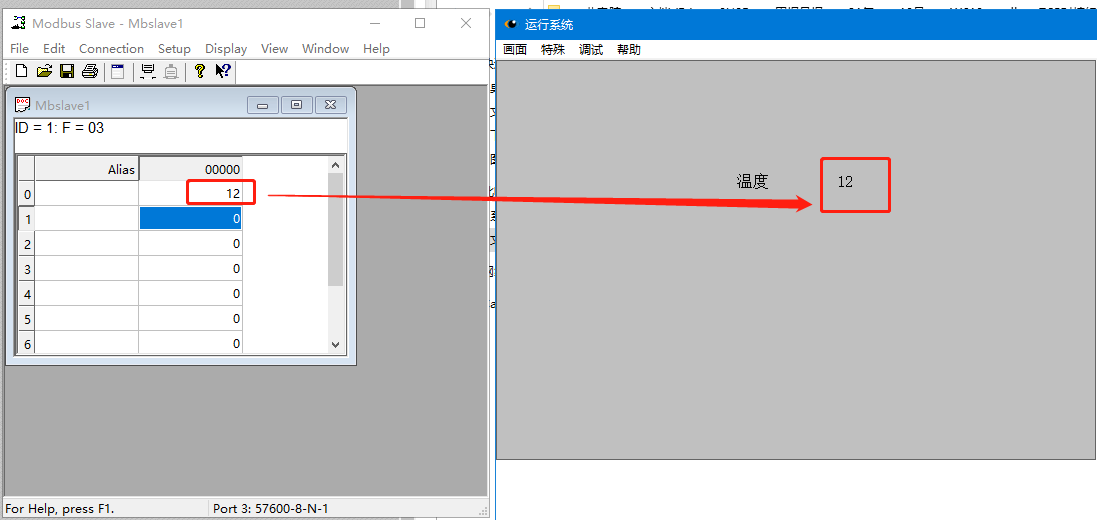

电脑端打开modbus slave软件模拟串口设备
