USR-W610通过wan口连接上级路由器实现局域网通信

1. 资料下载：

W610软件设计手册：https://www.usr.cn/Download/577.html

串口网络二合一调试助手：https://www.usr.cn/Download/27.html

AT指令软件：https://www.usr.cn/Download/91.html

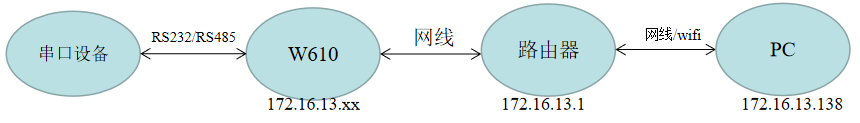

2. 网络拓扑图

1>W610通过网线连接路由器

2>PC通过网线或者wifi连接路由器

3>W610和PC在同一个局域网中

注：本案例中的串口设备用PC端的串口调试软件替代

3. W610端设置

1>硬件连接：W610的串口通过USB转232/485连接到电脑上，接上wifi天线，供电

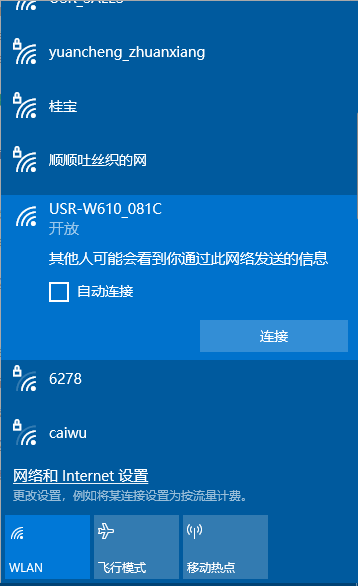

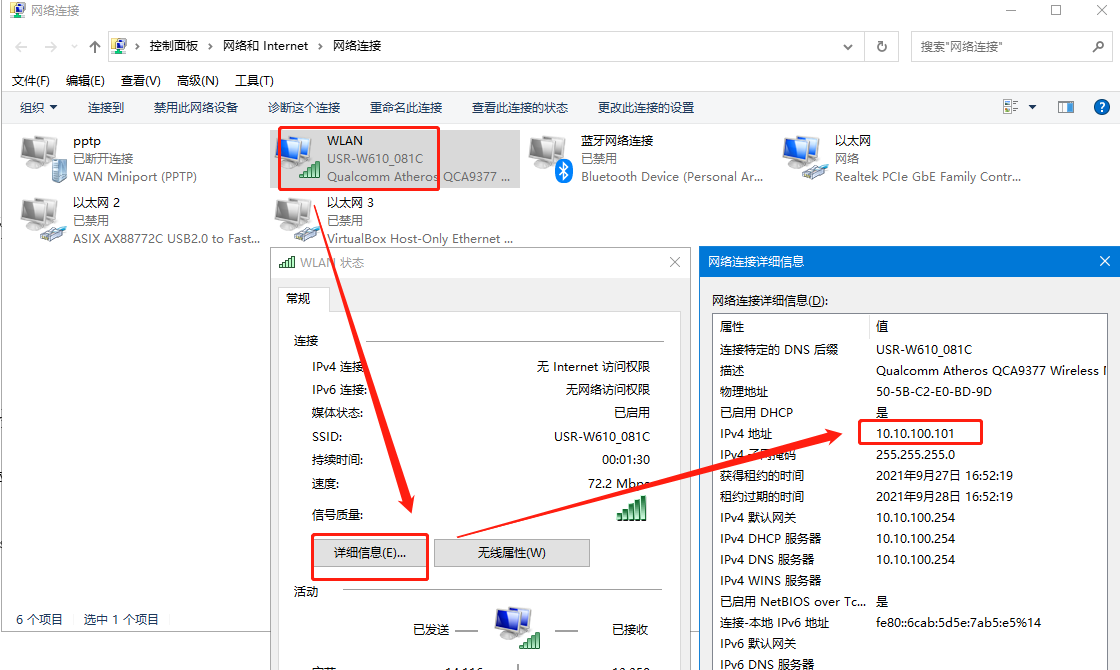

2>连接W610的wifi，连接成功后，电脑会获取到10.10.100.xx网段的IP地址

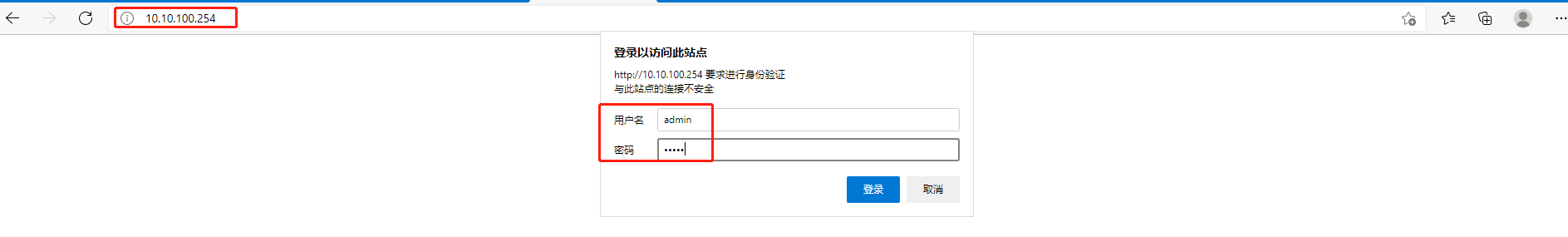

3>打开W610的内置网页：浏览器输入10.10.100.254，用户名/密码：admin/admin

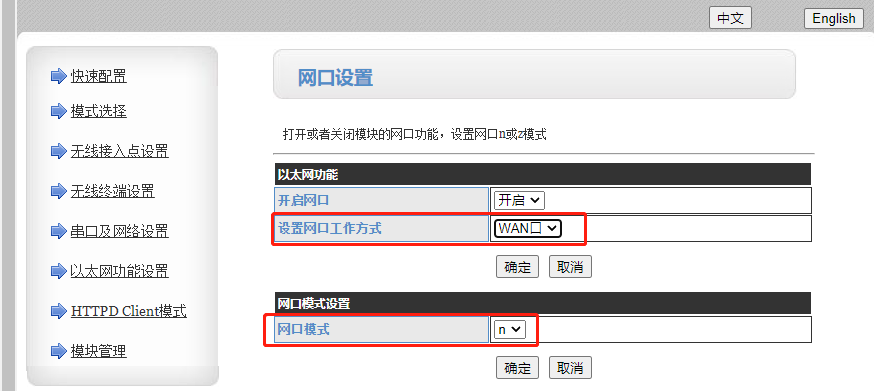

4>以太网功能设置，等所有参数设置完成后一起重启

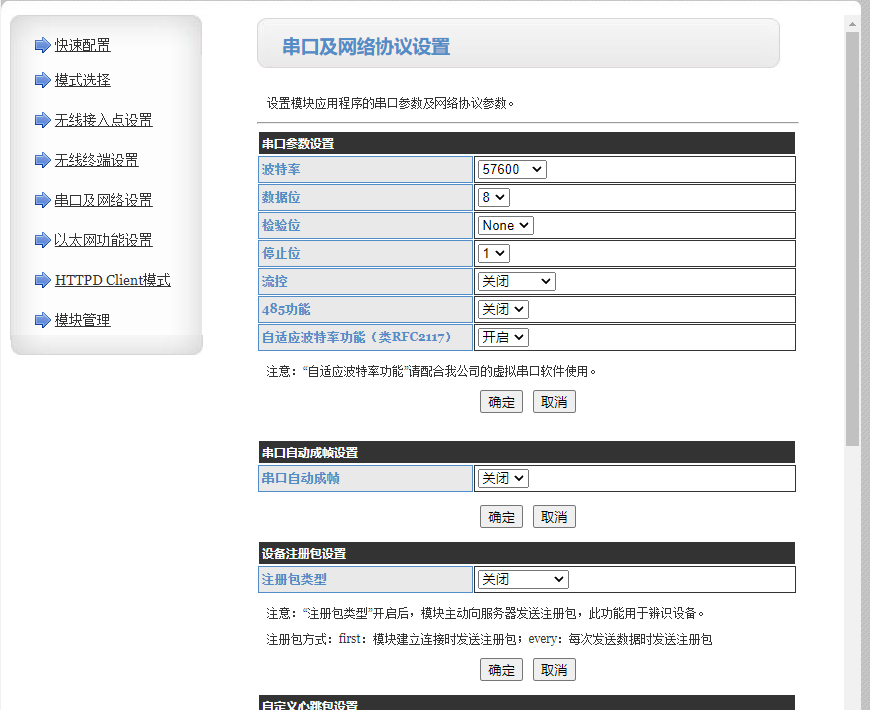

5>串口及网络设置，可以根据实际情况修改W610的串口等参数在本案例中我们保持W610出厂默认参数

6>重启

4. 测试

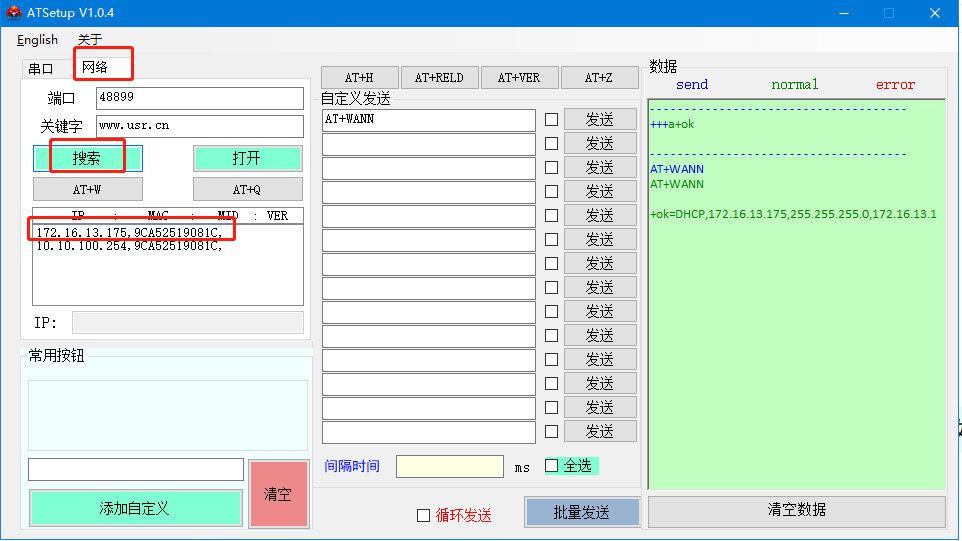

1>查询W610获取到的IP地址，打开AT设置软件：共有2中方式，

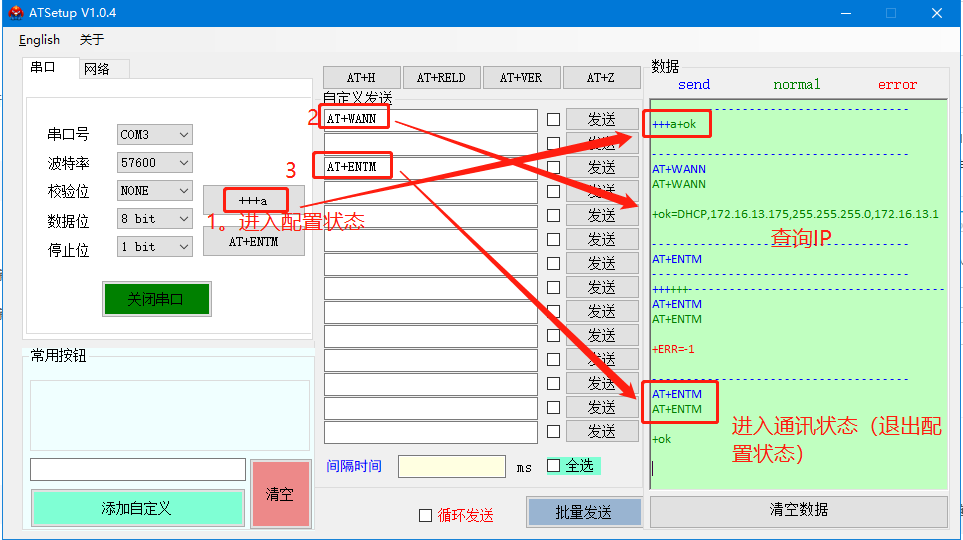

a.通过AT指令查询

B. 通过网络查询

获取到IP地址后，关闭该软件

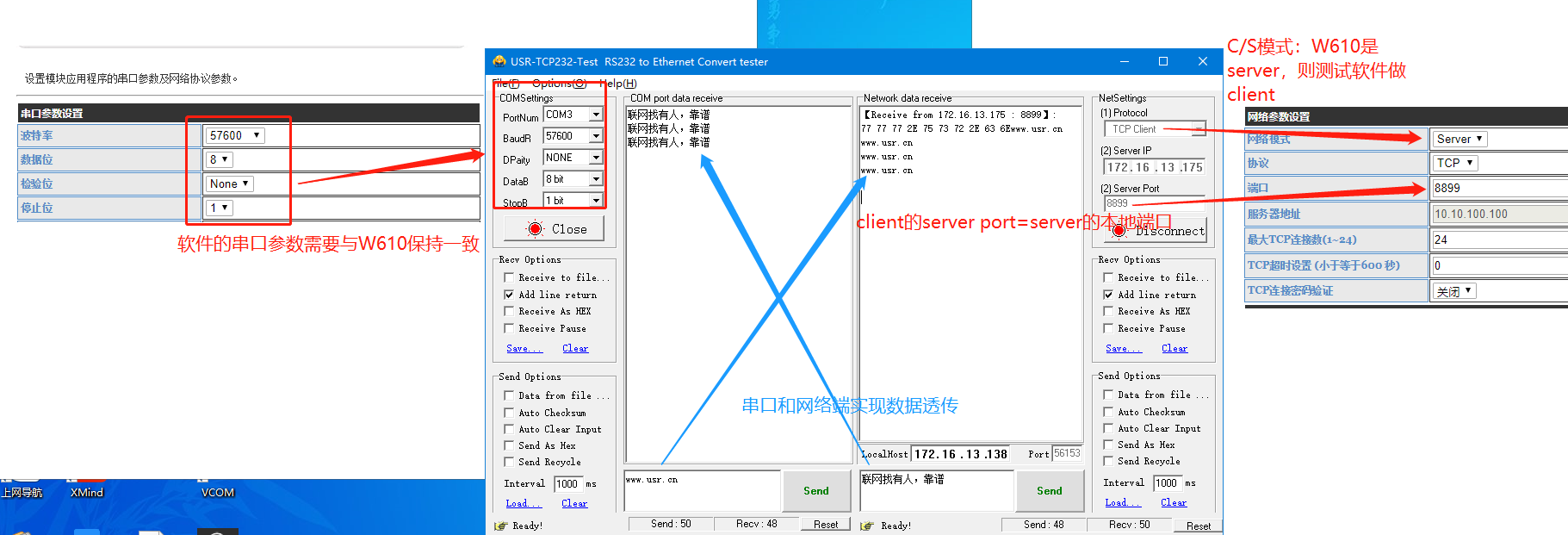

2>数据测试

打开串口网络二合一调试助手
