WH-L101-L-H20和USR-LG210 连接TCP服务器-透传模式透明广播示例
2021-11-24


WH-L101-L-H20和USR-LG210连接TCP服务器-透传模式透明广播示例



一、资料下载:

1、WH-L101-L-H20网关协议说明书:https://www.usr.cn/Download/1114.html

2、WH-L101-L-H20 设置软件:lora模块的设置软件-下载中心-济南有人物联网技术有限公司官网 (usr.cn)

3、WH-L101-L-H20硬件设计手册:https://www.usr.cn/Download/1116.html

4、WH-L101-L-H20 封装库 https://www.usr.cn/Download/1117.html

5、WH-L10X-EVK评估板 https://www.usr.cn/Product/238.html

6、USR-TCP232-TEST串口网络调试助手:https://www.usr.cn/Product/78.html

7、USR-LG210-L说明书:https://www.usr.cn/Download/398.html

8、USR-LG210-L 设置软件:https://www.usr.cn/Download/953.html



二、硬件连接:

1、需要准备的物品:

WH-L101-L-H20 1个模块

WH-L10X-EVK评估板 1个

USR-LG210 1个

USR-RS232 串口线 2条

12V电源适配器 2个

路由器1个

网线2根

笔记本电脑 1台



2、硬件连接:

本次透传数据测试,模块用有人的评估板。

第一步:将1个WH-L101-L-H20焊接到1个WH-L10X-EVK评估板上,接好LORA天线。

第二步:USR-LG210的232串口接USB-RS232串口线接电脑,网口用网线接路由器,电脑连接同一个路由器。然后接12V电源适配上电。

第三步:WH-L101-L-H20底板 的232串口接USB-RS232串口线接电脑,然后接12V电源适配上电。

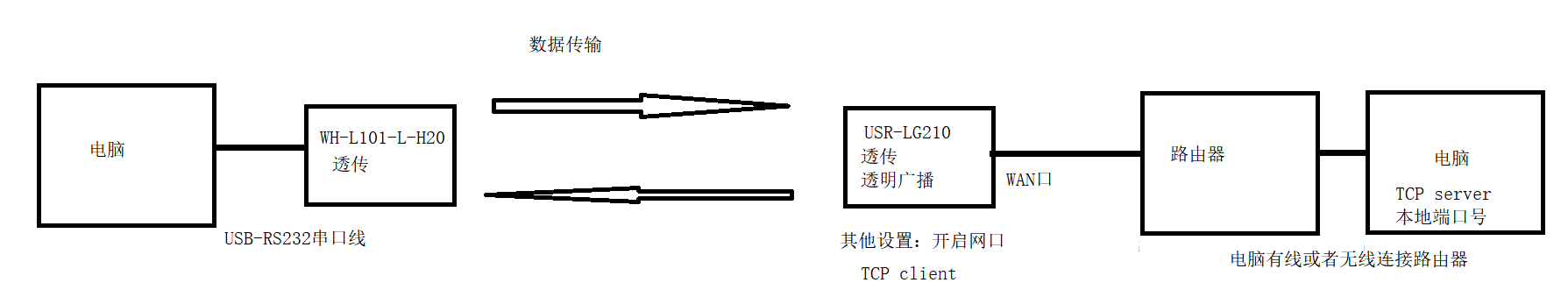

连接框图如下:



三、准备工作:

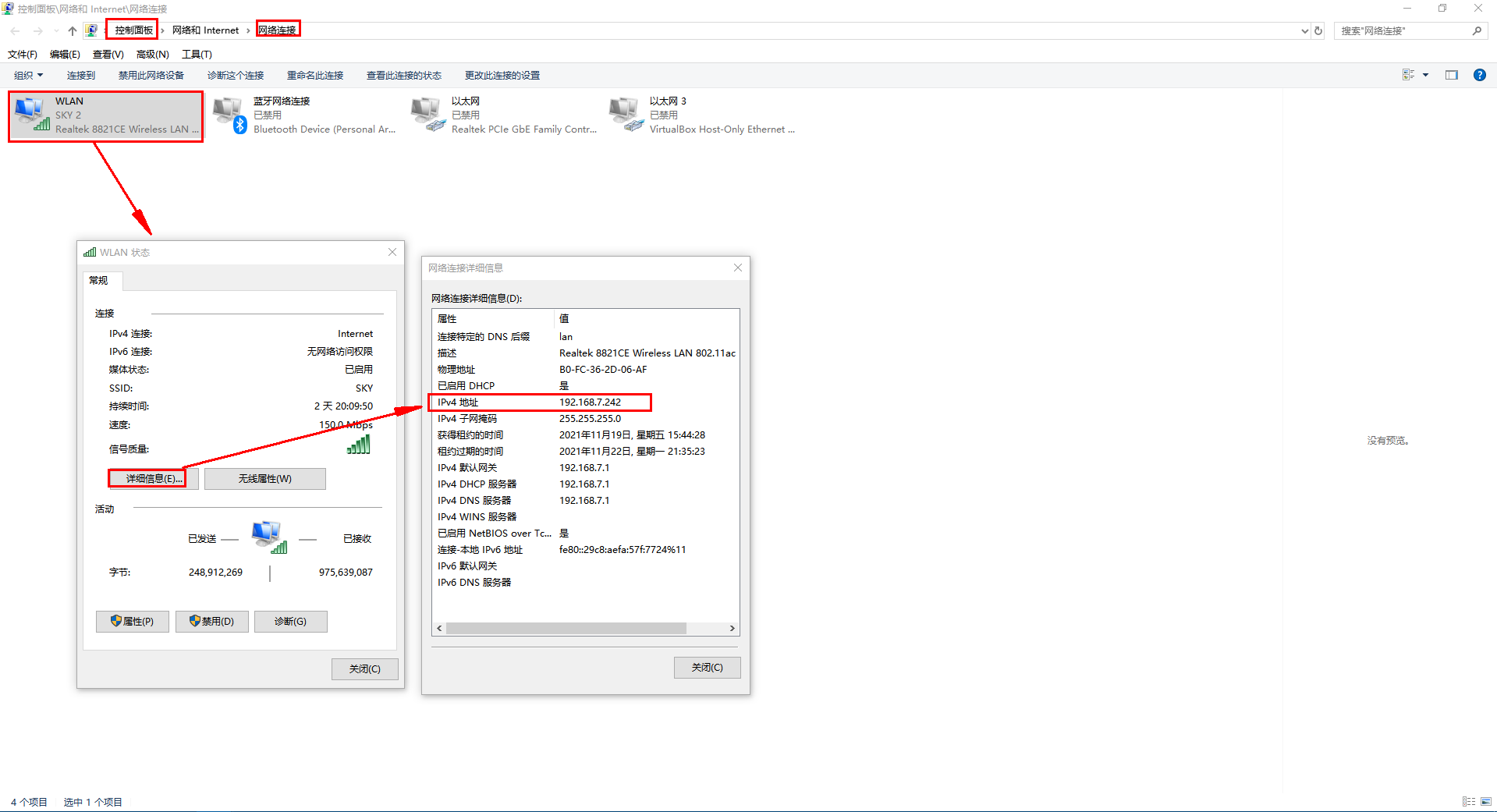

1、查看电脑的本机IP:

电脑无线连接路由器,其他网卡禁用,打开控制面板,

查看无线网卡状态,IPv4的IP地址。

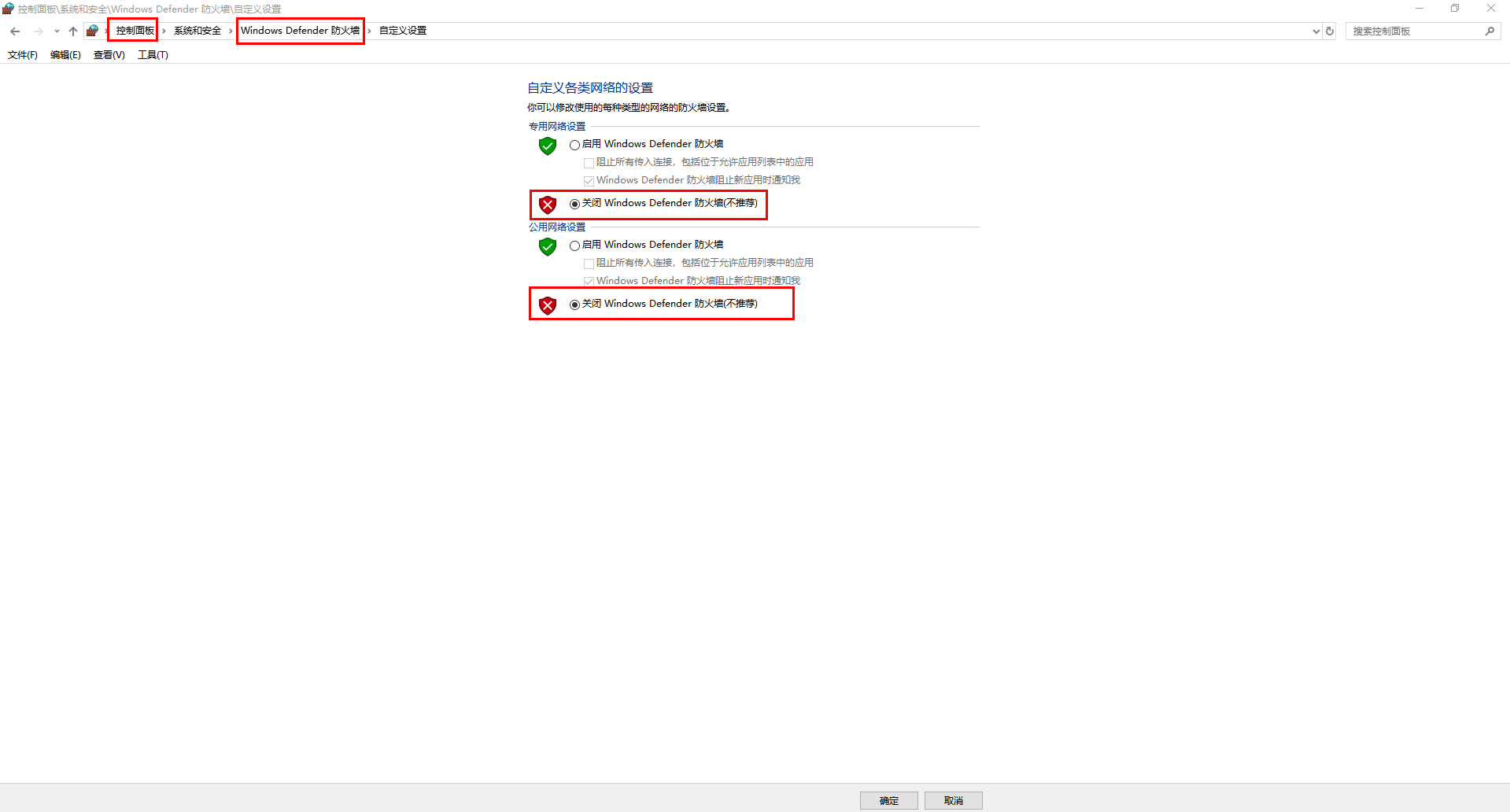

2、关闭防火墙:

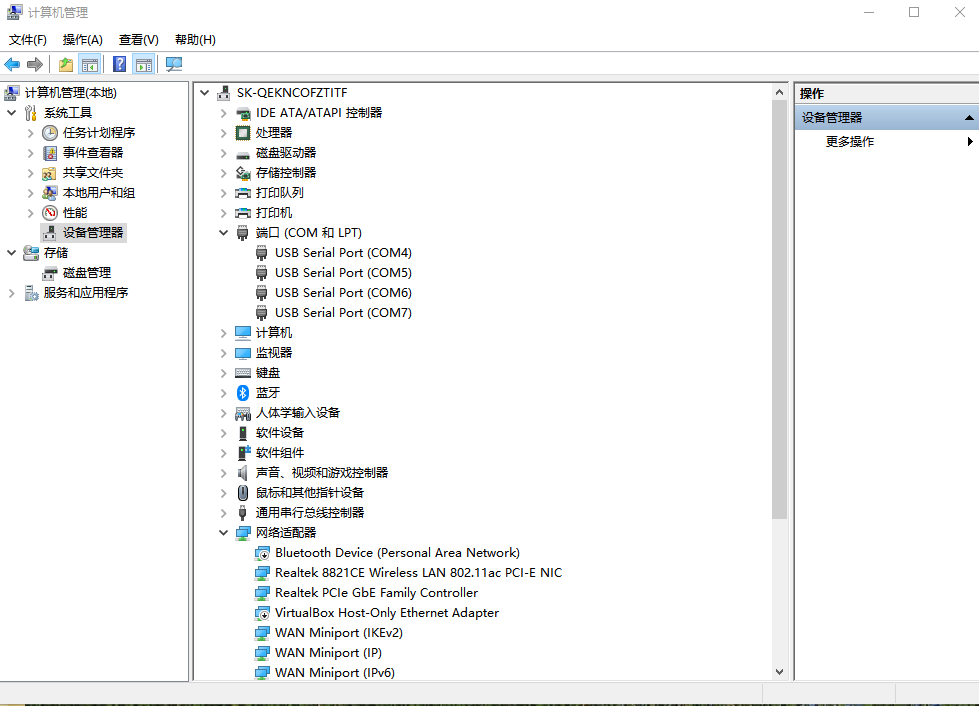

3、查看端口号:

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接WH-L101-L-H20和USR-LG210的USB-RS232串口线COM口号。





四、USR-LG210参数设置:

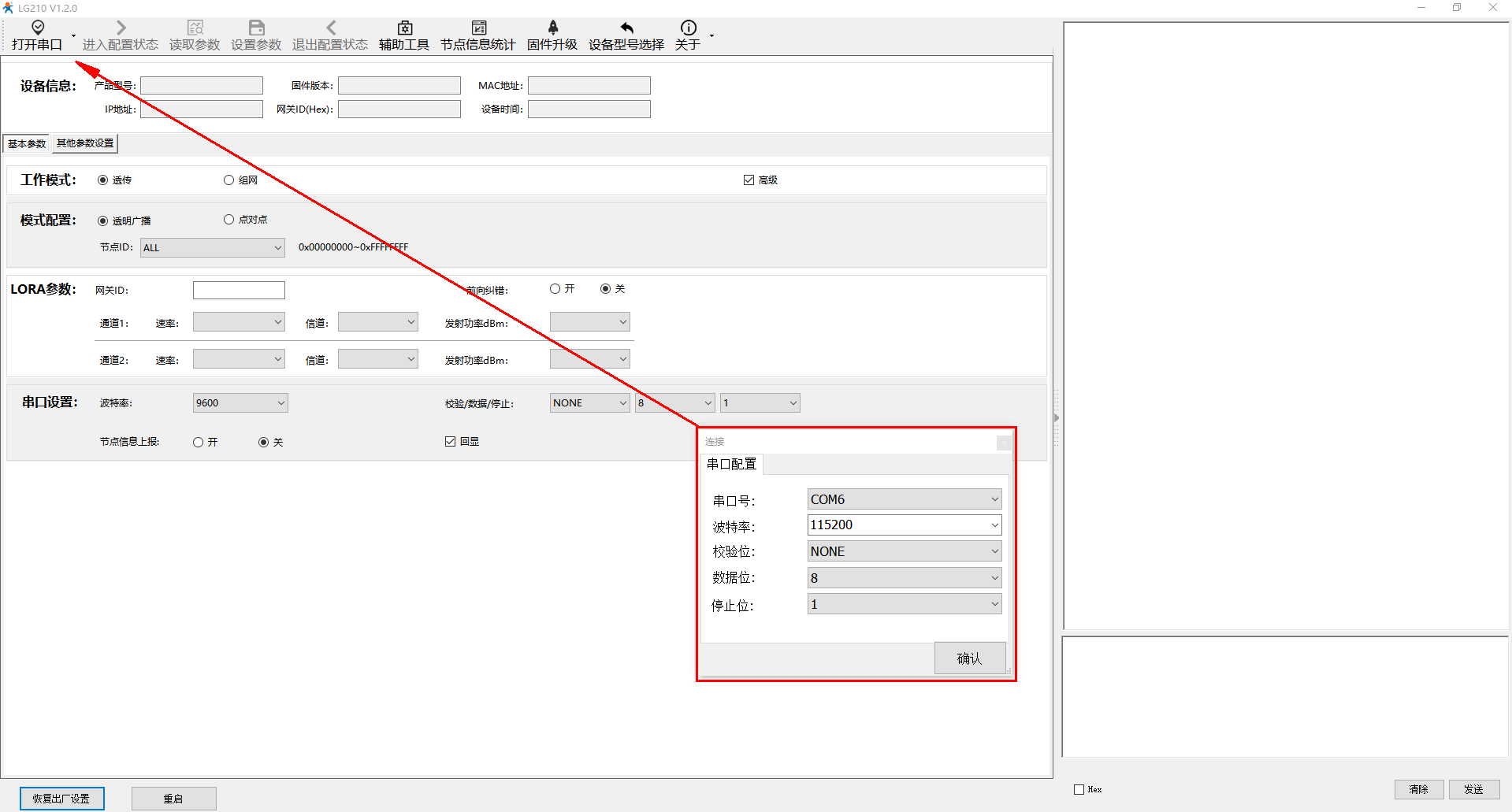

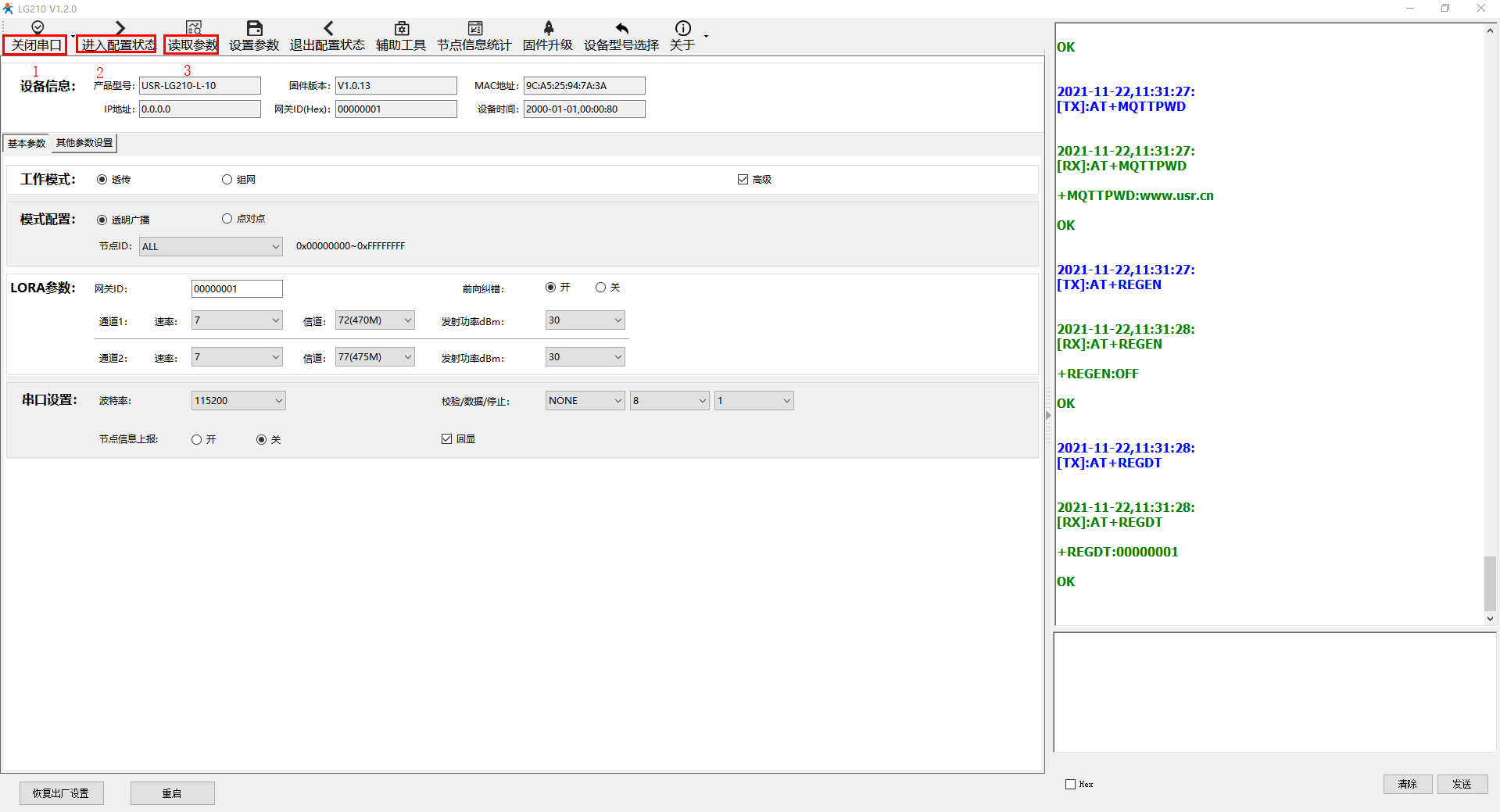

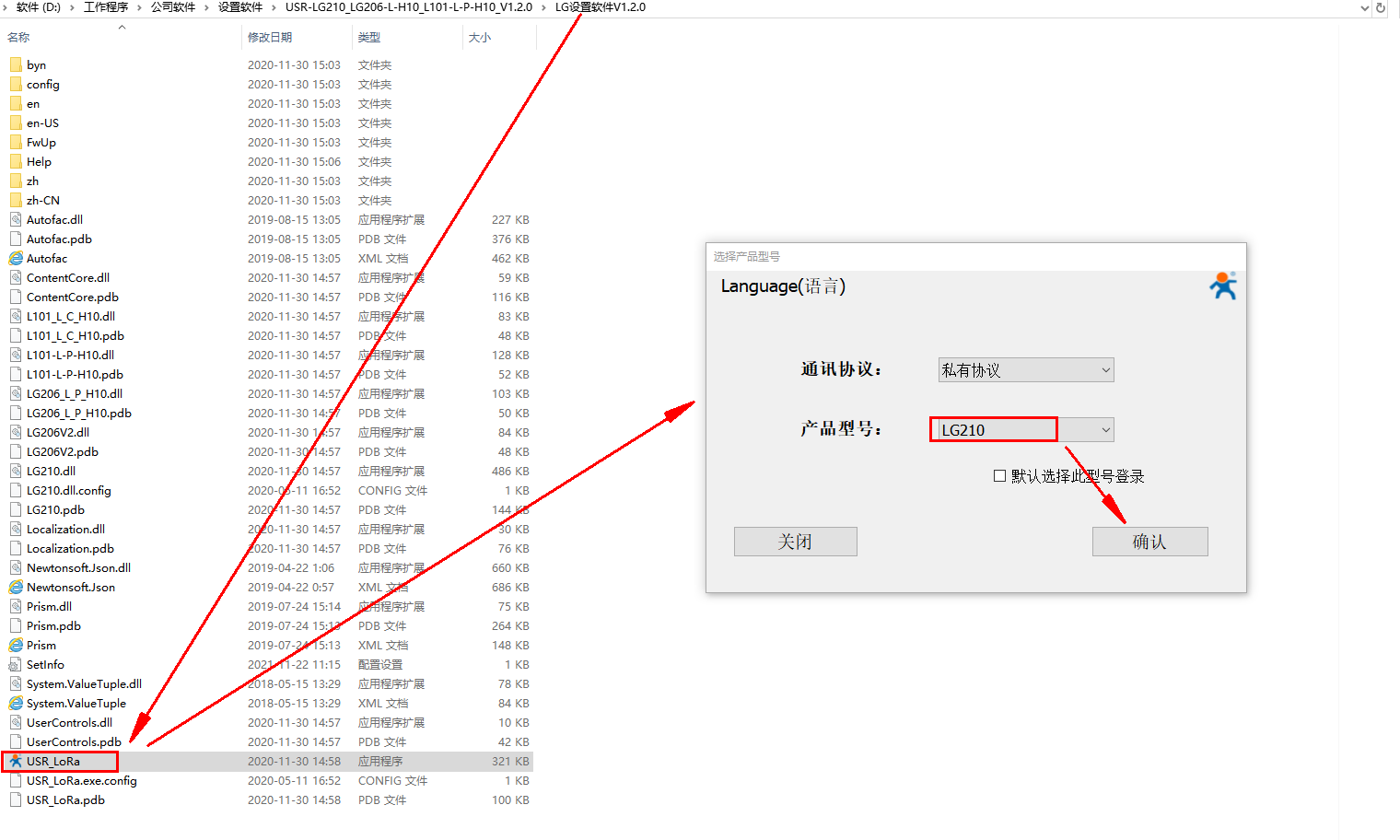

1、电脑打开USR-LG210的设置软件,打开串口,点击进入配置状态,读取参数。

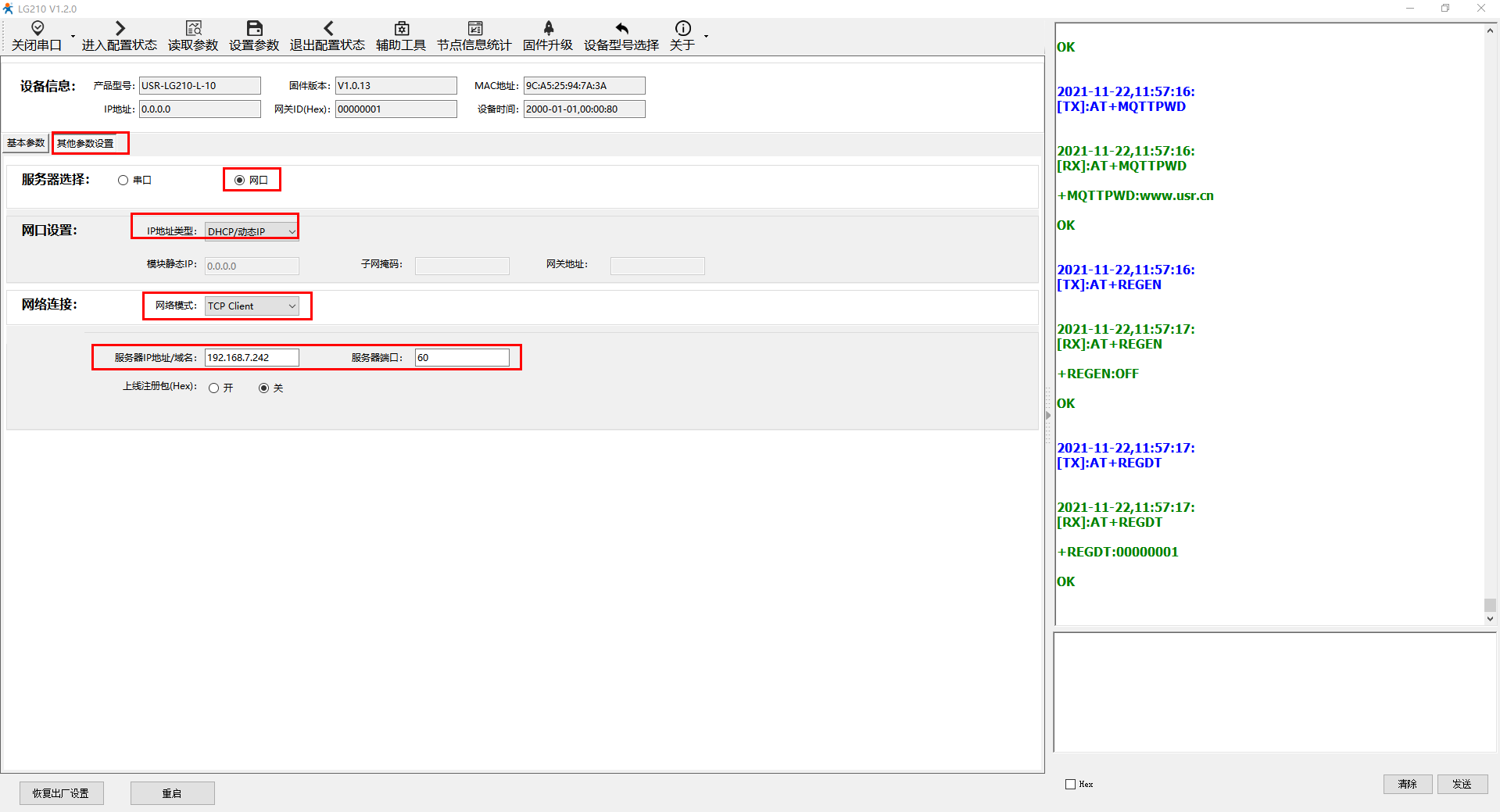

2、其他参数设置,选择网口。

网口设置可以用DHCP也可以设置和路由器同网段的静态IP。

网络连接:

网络模式:TCP client

服务器IP地址:192.168.7.242(填电脑IP

服务器端口:60

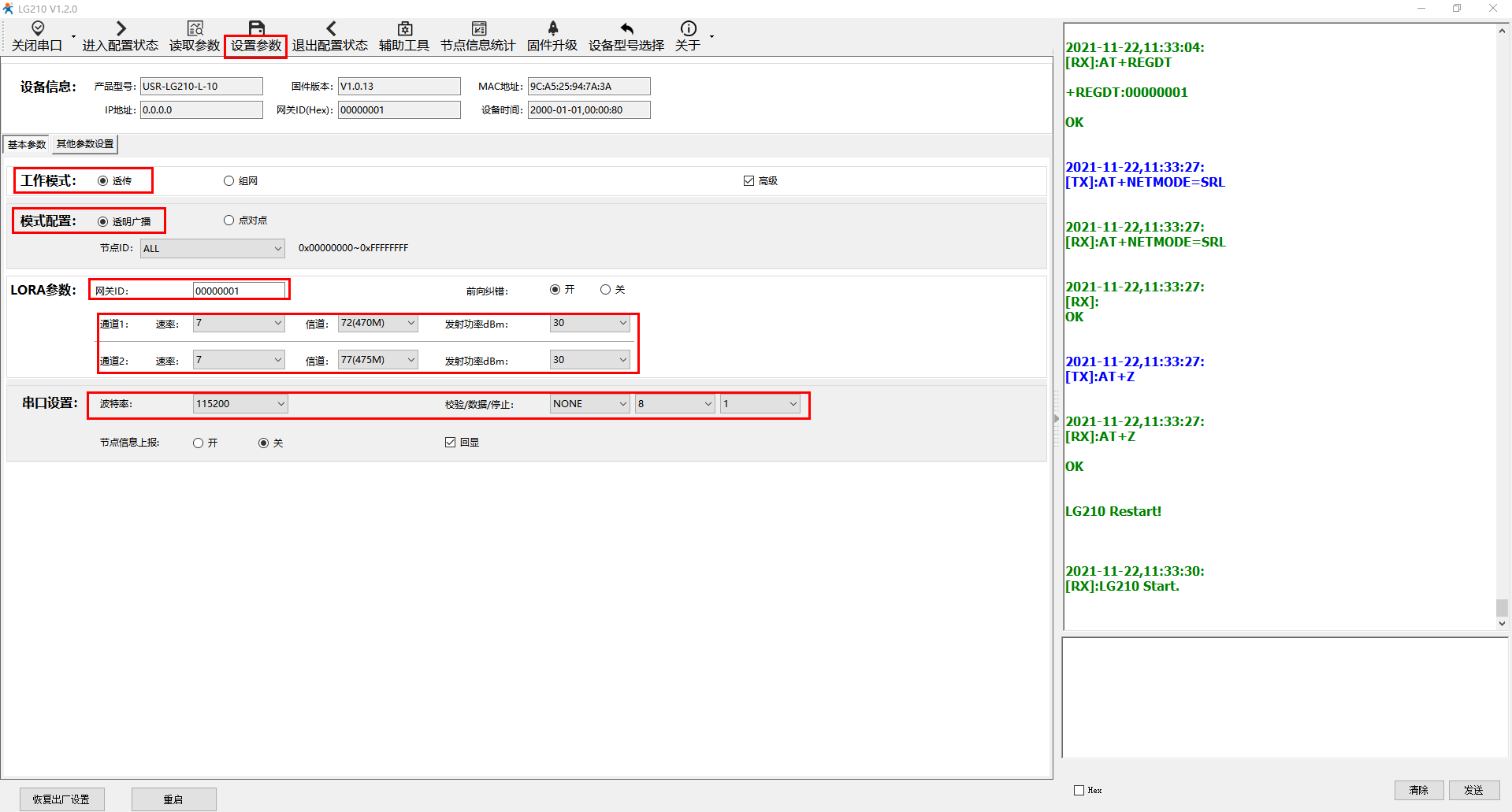

3、设置参数;

工作模式:透传

模式配置:透明广播

网关ID:00000001

通道1:速率7信道72,通道2:速率7信道77

串口设置默认。

最后点击设置参数。





五、WH-L101-L-H20参数设置:

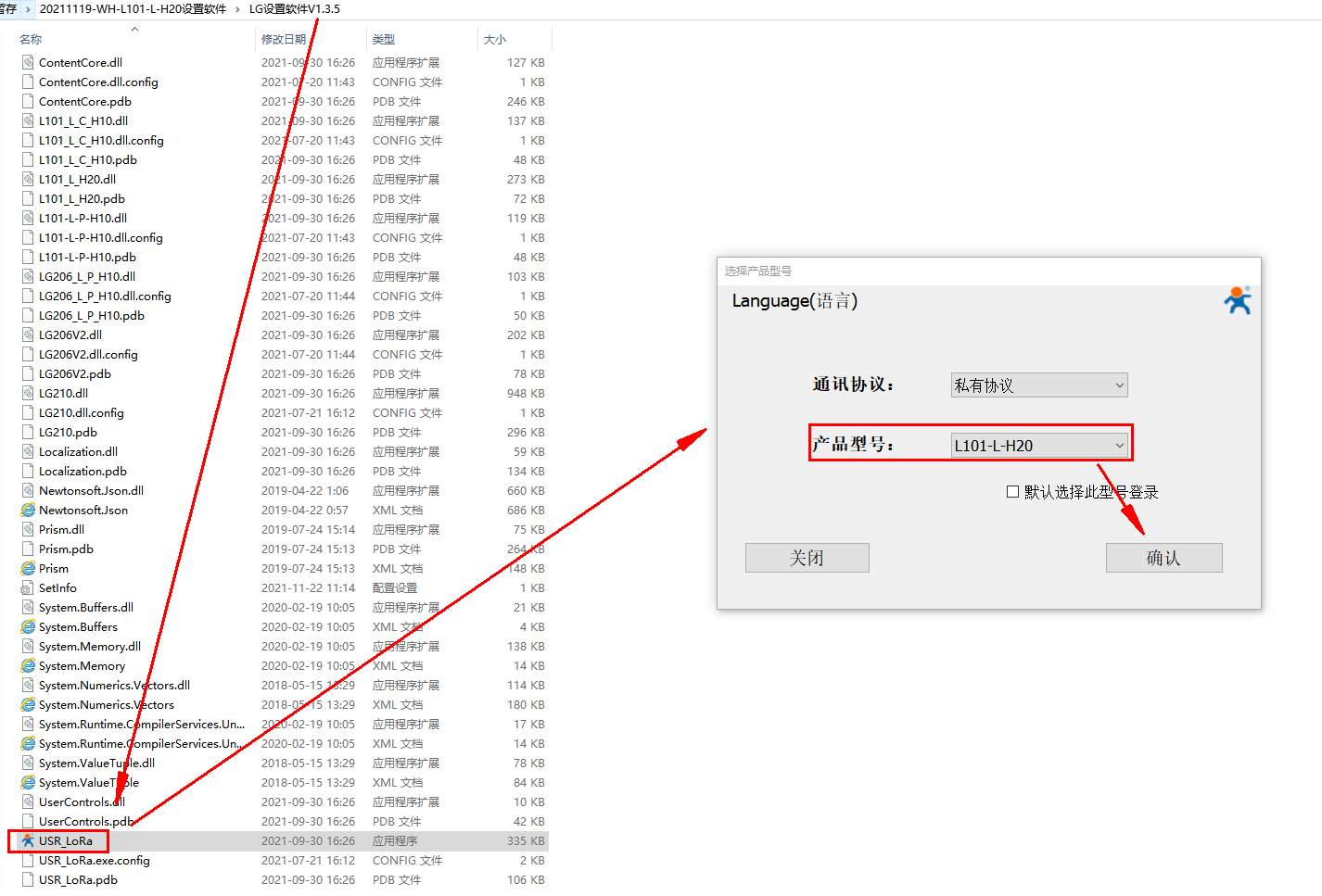

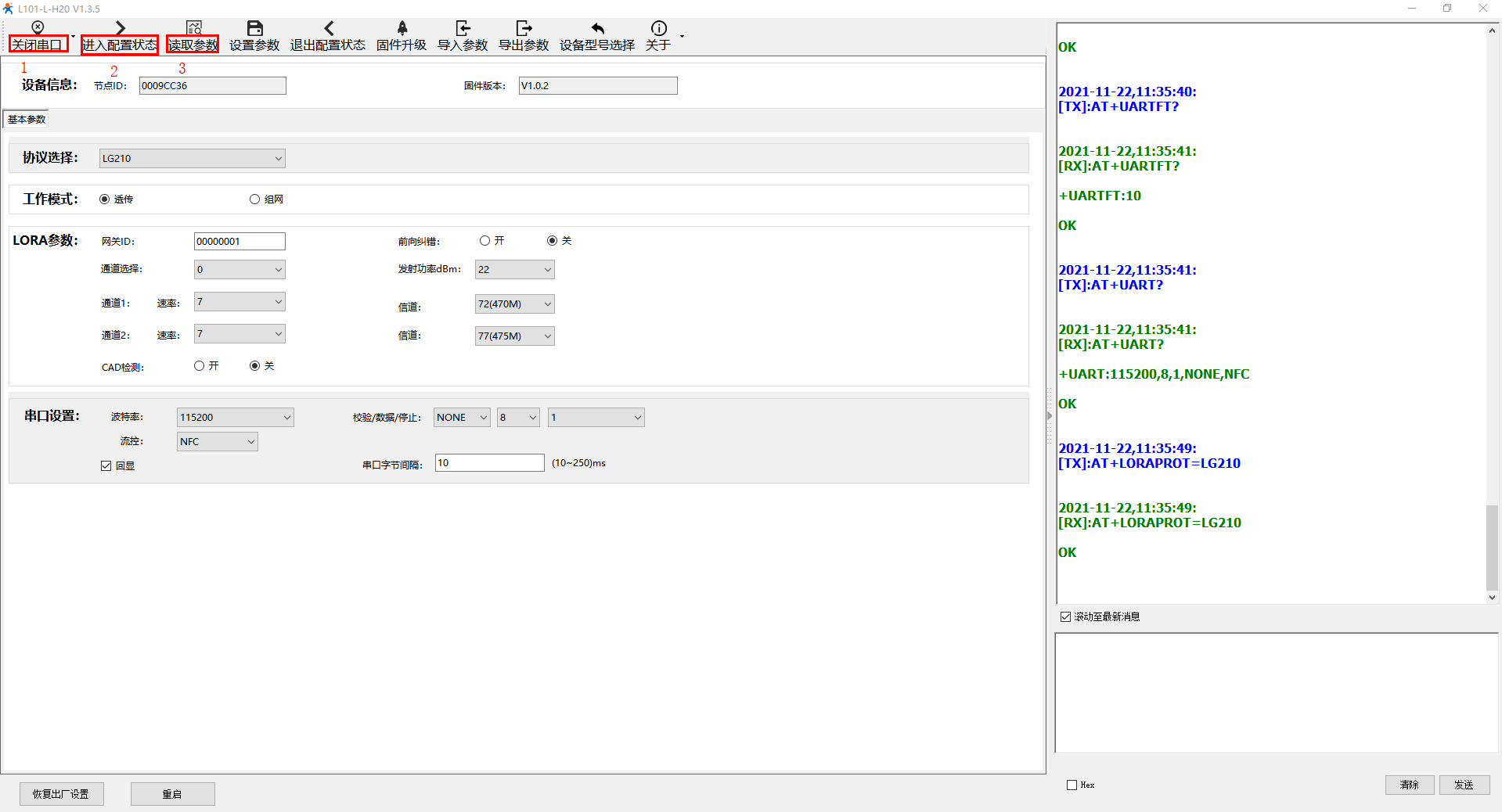

1、电脑打开WH-L101-L-H20的设置软件,型号选择L101-L-H20。

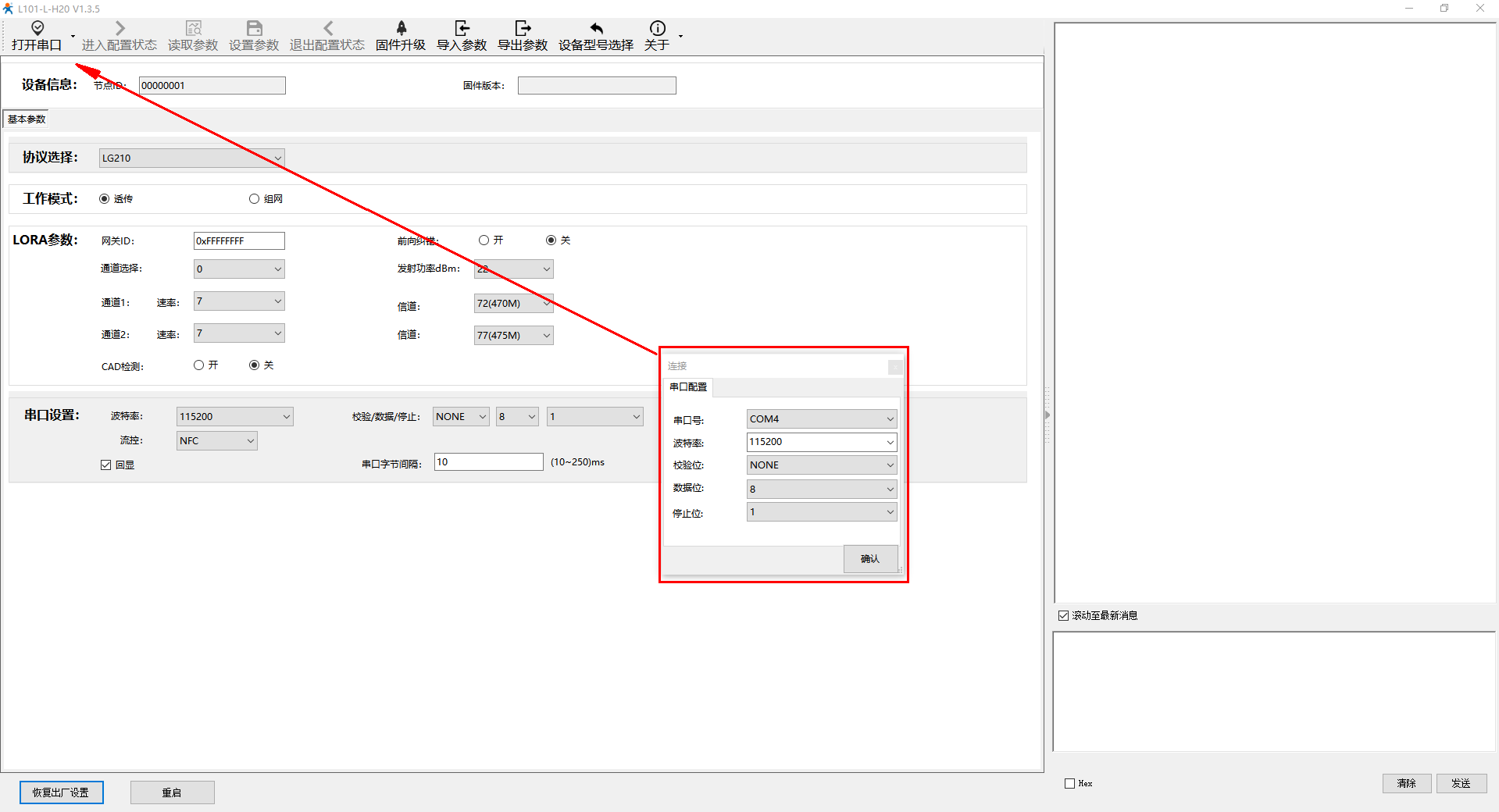

2、用默认串口参数打开串口COM4,点击进入配置状态,读取参数。

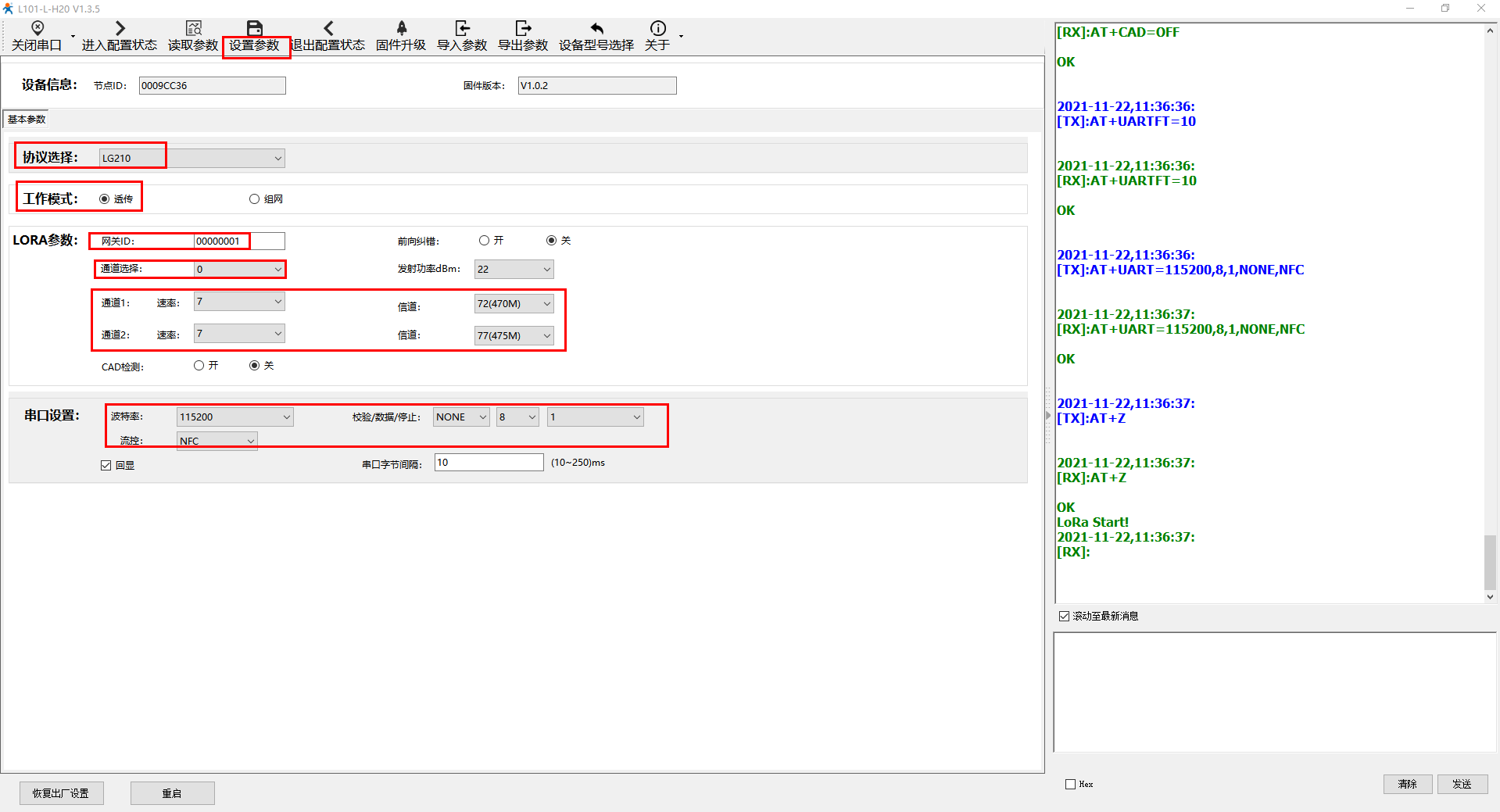

3、设置参数:

协议选择:LG210

工作模式:透传

网关ID:00000001

通道选择:0

通道1:速率7信道72,通道2:速率7信道77

串口设置默认

最后点击设置参数。



六、透传数据测试:

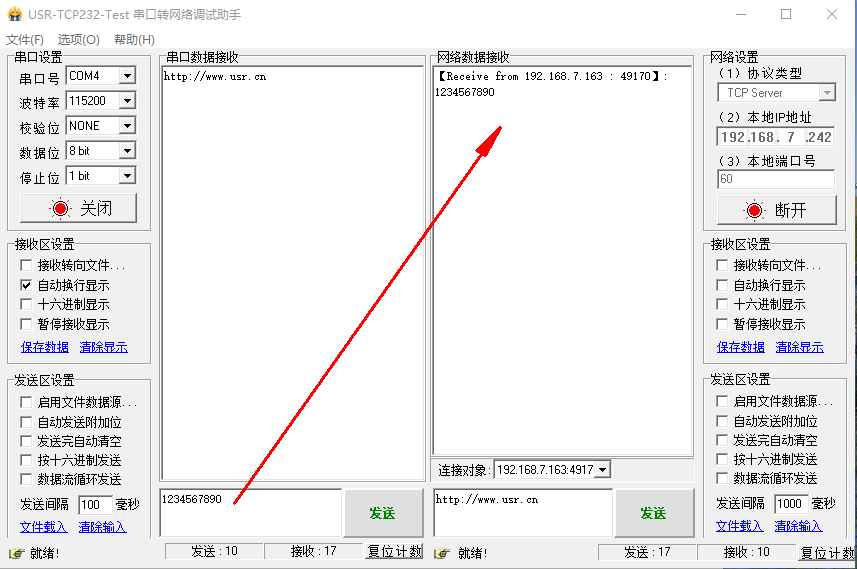

电脑打开1个USR-TCP232-TEST串口软件,左侧打开对应WH-L101-L-H20的USB-RS232串口线COM口号,右侧做TCPserver,本地IP地址填电脑IP地址,本地端口号填60。

WH-L101-L-H20串口发送数据,USR-LG210TCP client连接的TCP server服务器接收数据。
