WH-BLE105作为从机和手机蓝牙APP通讯示例

一、资料下载

1、WH-BLE105说明书https://www.usr.cn/Download/1119.html

2、WH-BLE105封装库参考BLE103的https://www.usr.cn/Download/653.html

3、WH-BLE105硬件设计手册https://www.usr.cn/Download/1118.html

4、WH-BLE105评估板资料 https://www.usr.cn/Product/158.html

5、串口AT指令设置软件https://www.usr.cn/Download/707.html

6、串口网络助手下载连接https://www.usr.cn/Product/78.html

7、手机蓝牙APP下载连接

测试软件：USR低功耗蓝牙调试助手

【安卓版调试助手】蓝牙低功耗调试助手：http://www.usr.cn/Download/285.html

【IOS版调试助手】蓝牙低功耗调试助手：http://www.usr.cn/Download/287.html

二、准备工作

1、WH-BLE105+测试底板  数量1个

2、电源适配器 5V 数量1个

3、USB-RS232串口线 数量1条

4、手机 数量1个

5、电脑 数量1台

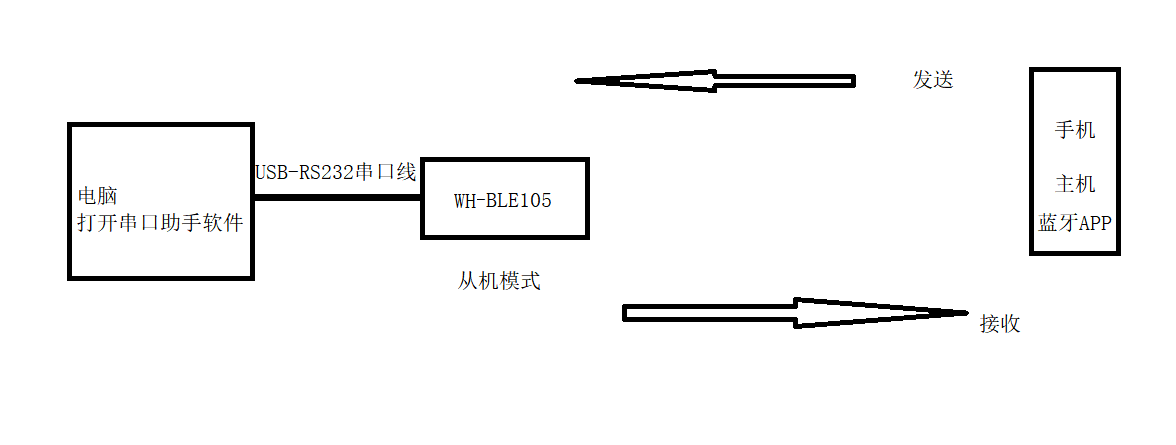

三、连接框图

四、硬件连接和电脑设置

1、硬件连接：

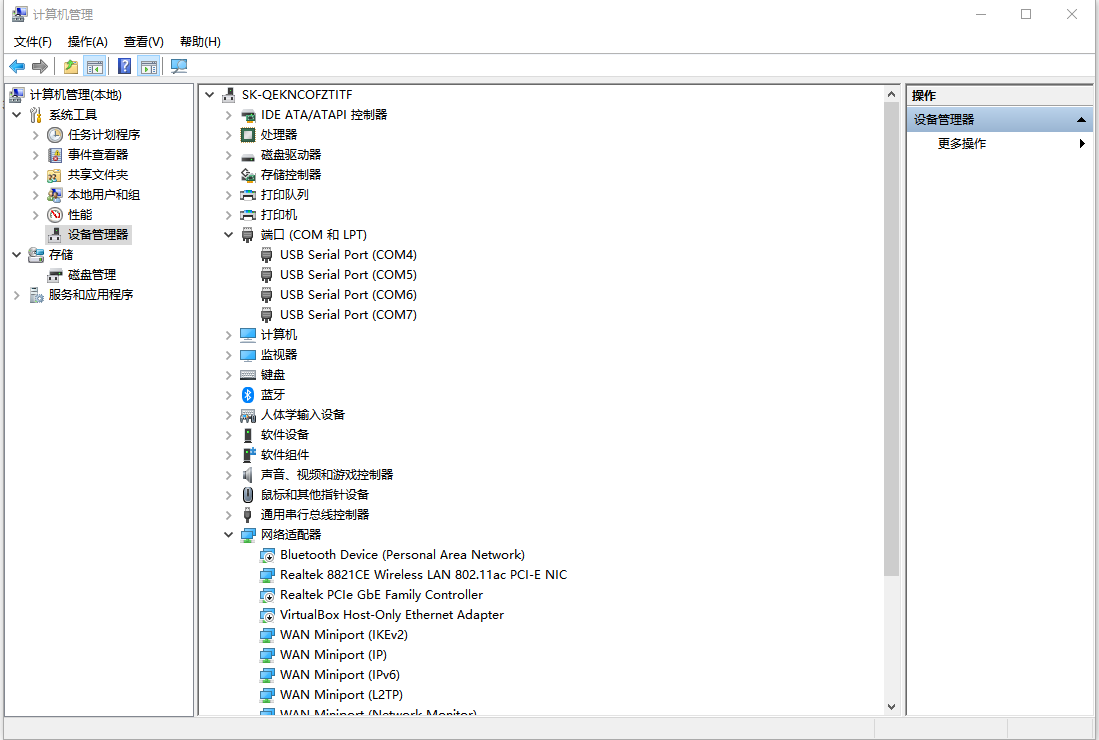

WH-BLE105焊在底板，底板5V供电，USB-RS232串口线接WH-BLE105底板的232串口，USB接电脑。电脑打开设备管理器，点开端口，确认USB-RS232串口线的COM口号。

2、电脑设置：

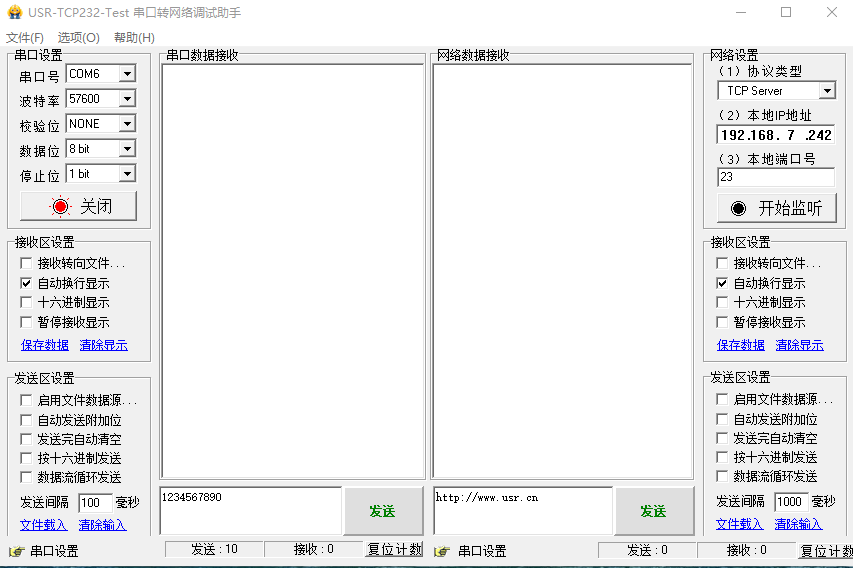

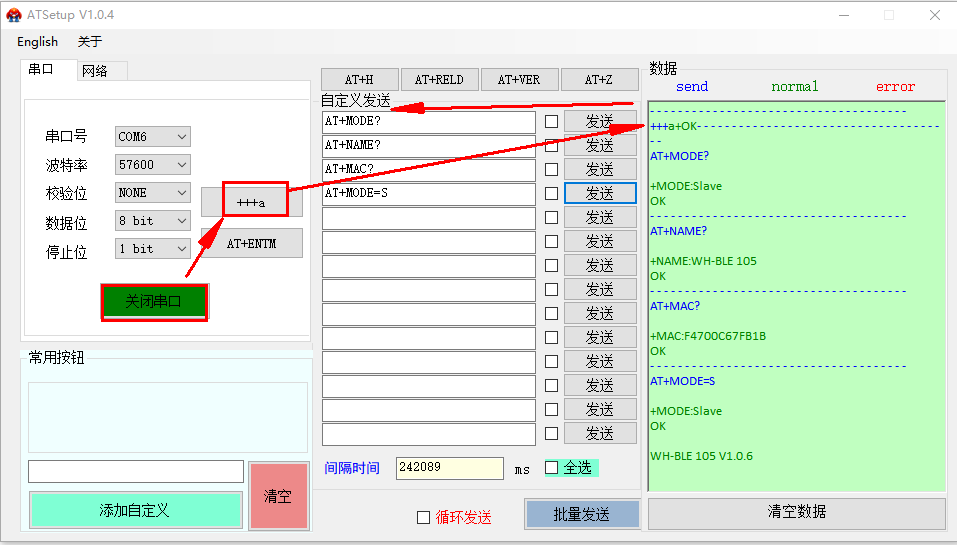

电脑打开串口AT指令设置软件，查询WH-BLE105的MAC，设置从机模式

五、手机连接

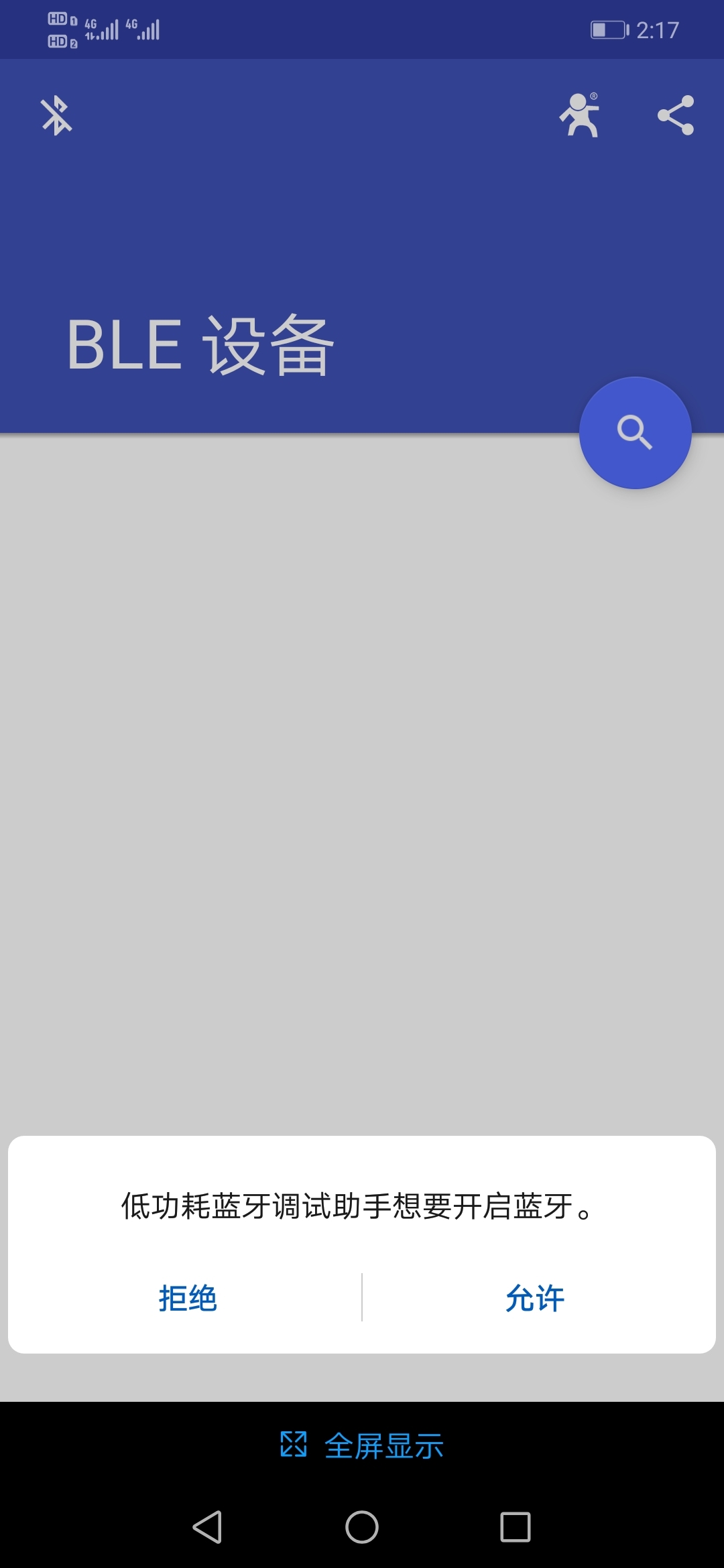

1、手机安装蓝牙APP，打开蓝牙APP（举例用的安卓手机）

注意事项：

手动开启APP所需要的权限（手机-设置-应用  选择这个app,允许它要用到的所有权限

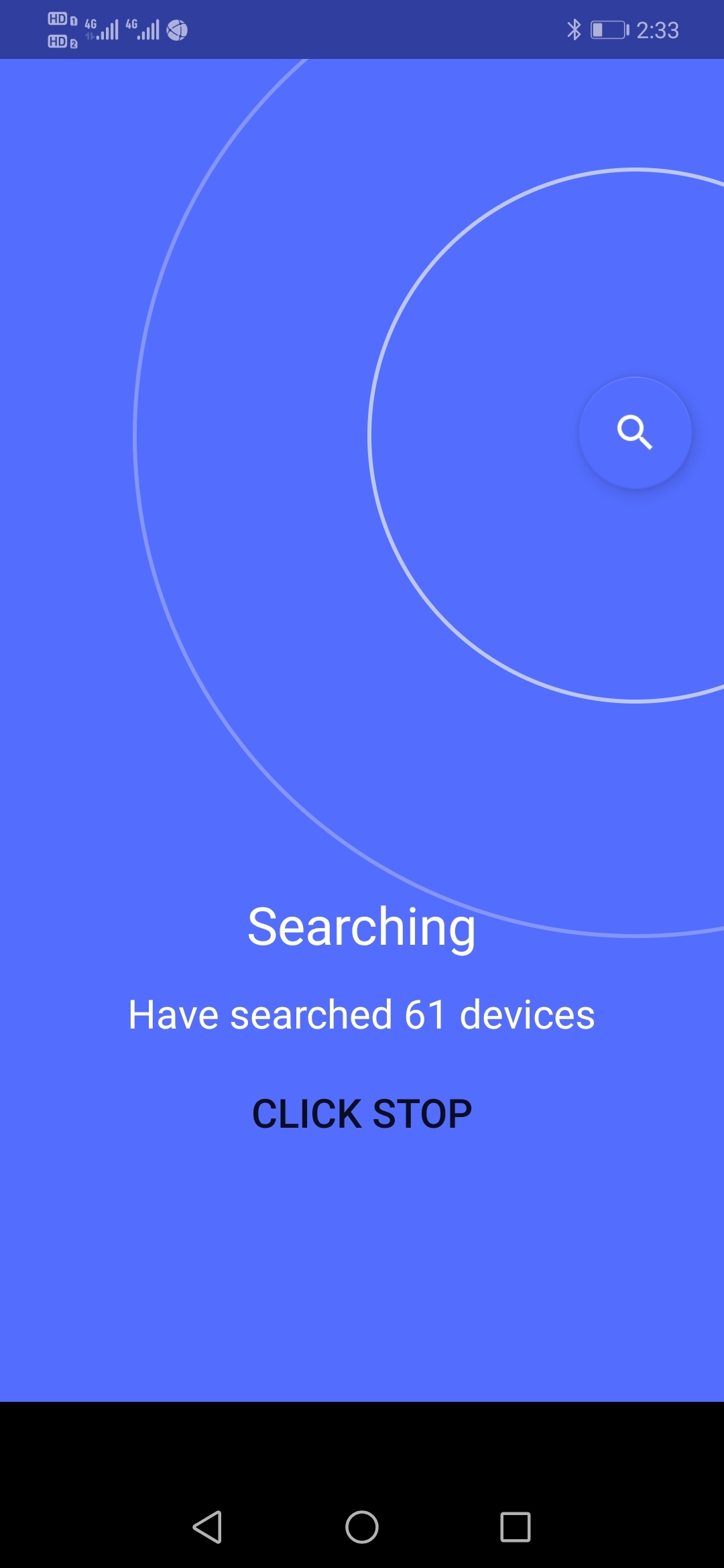

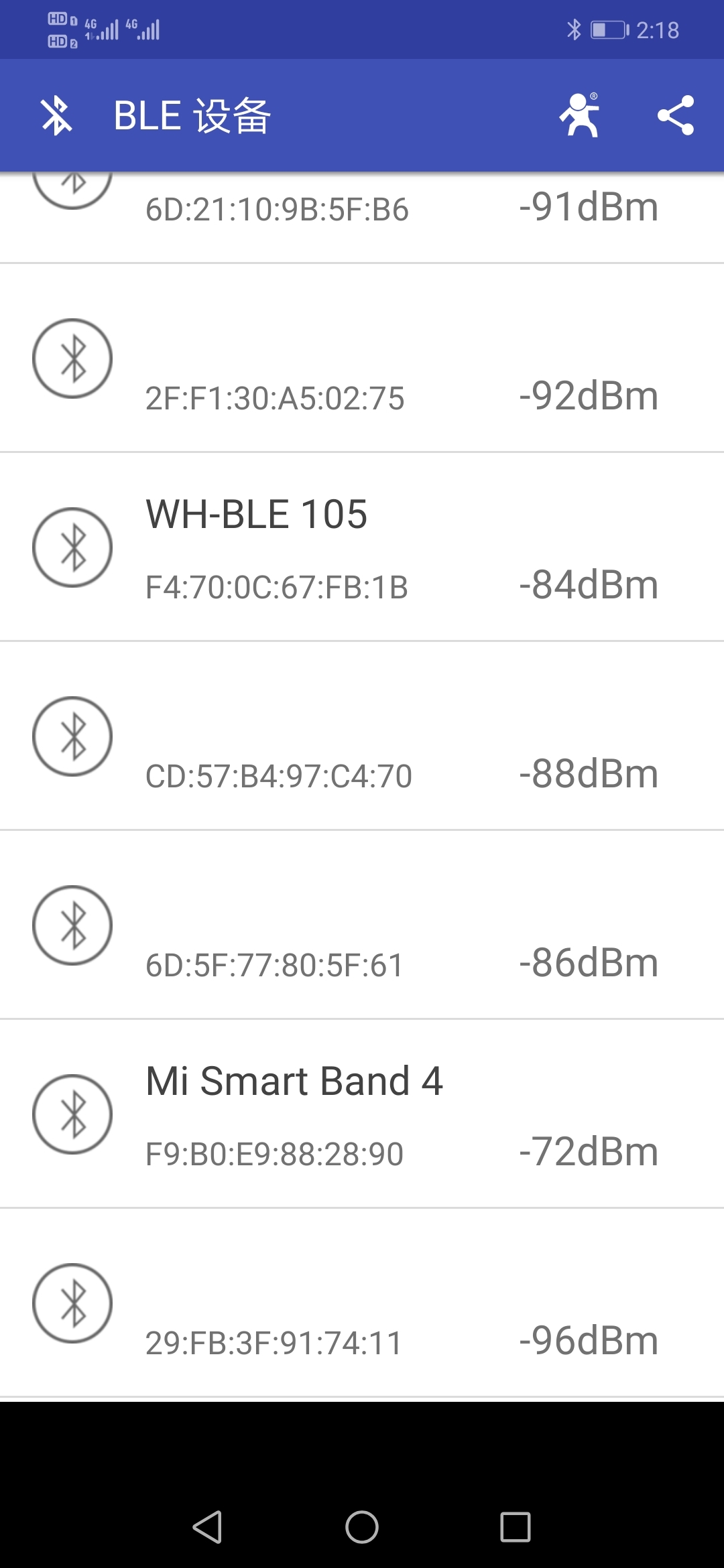

2、搜索蓝牙设备，找WH-BLE105

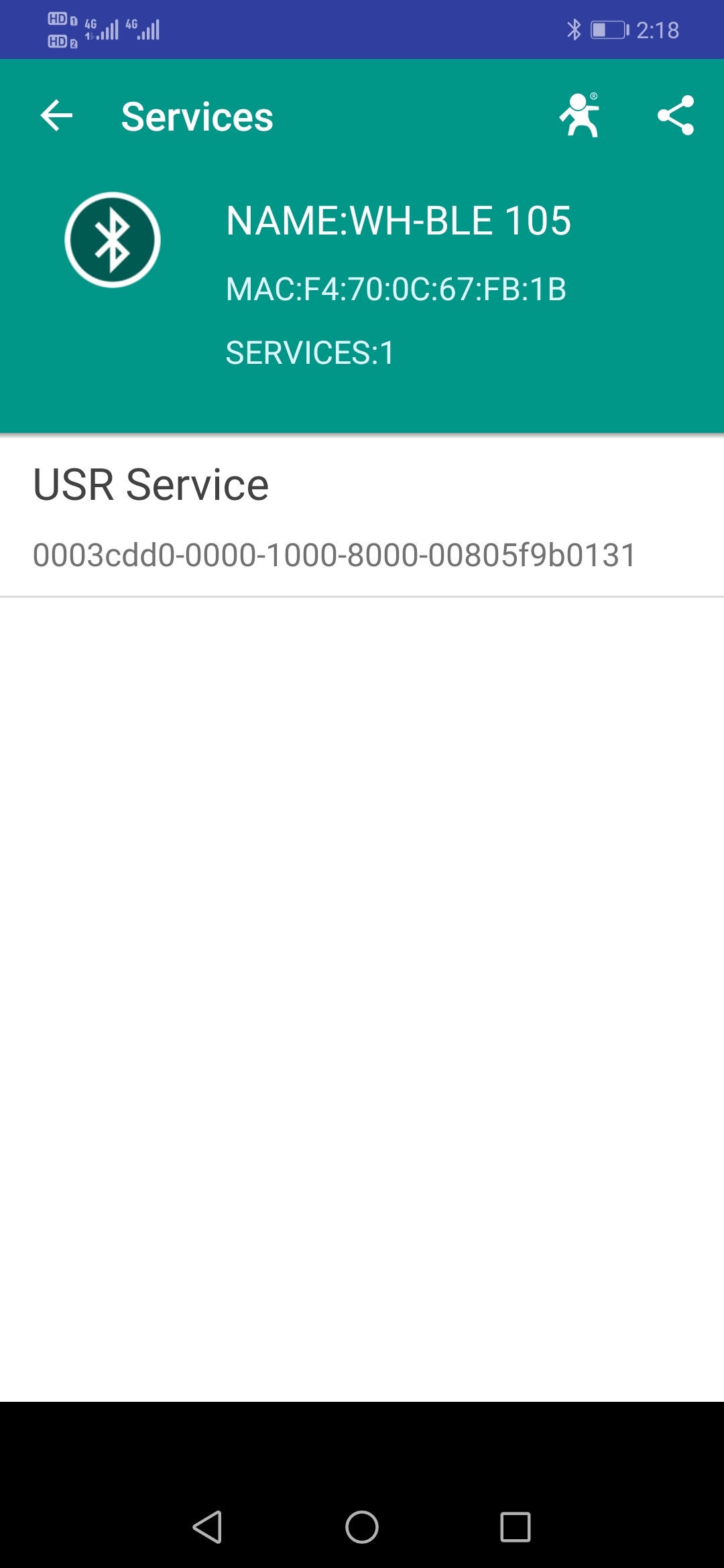

3、点击WH-BLE105,显示主服务

4、点击主服务USR Server

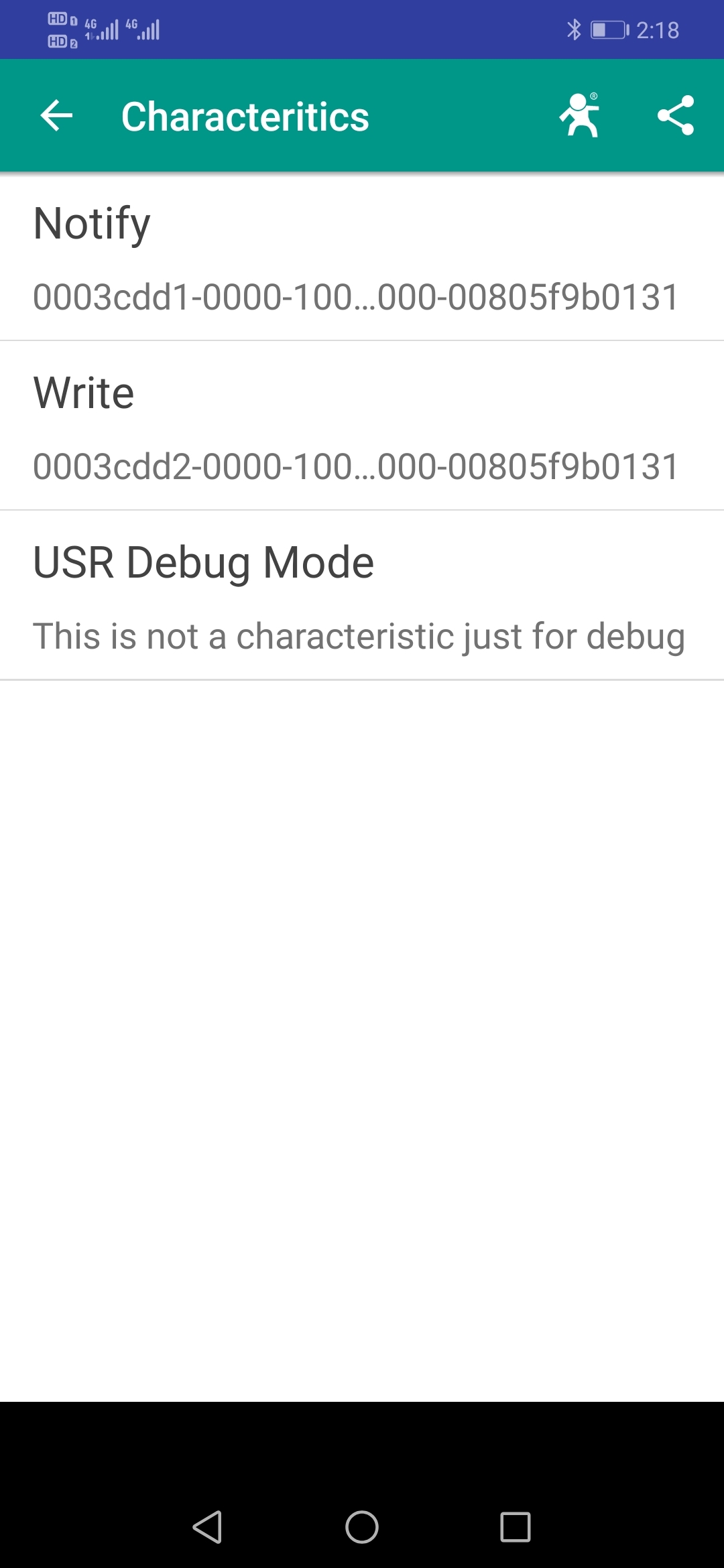

5、点击最下面的USR Debug Mode

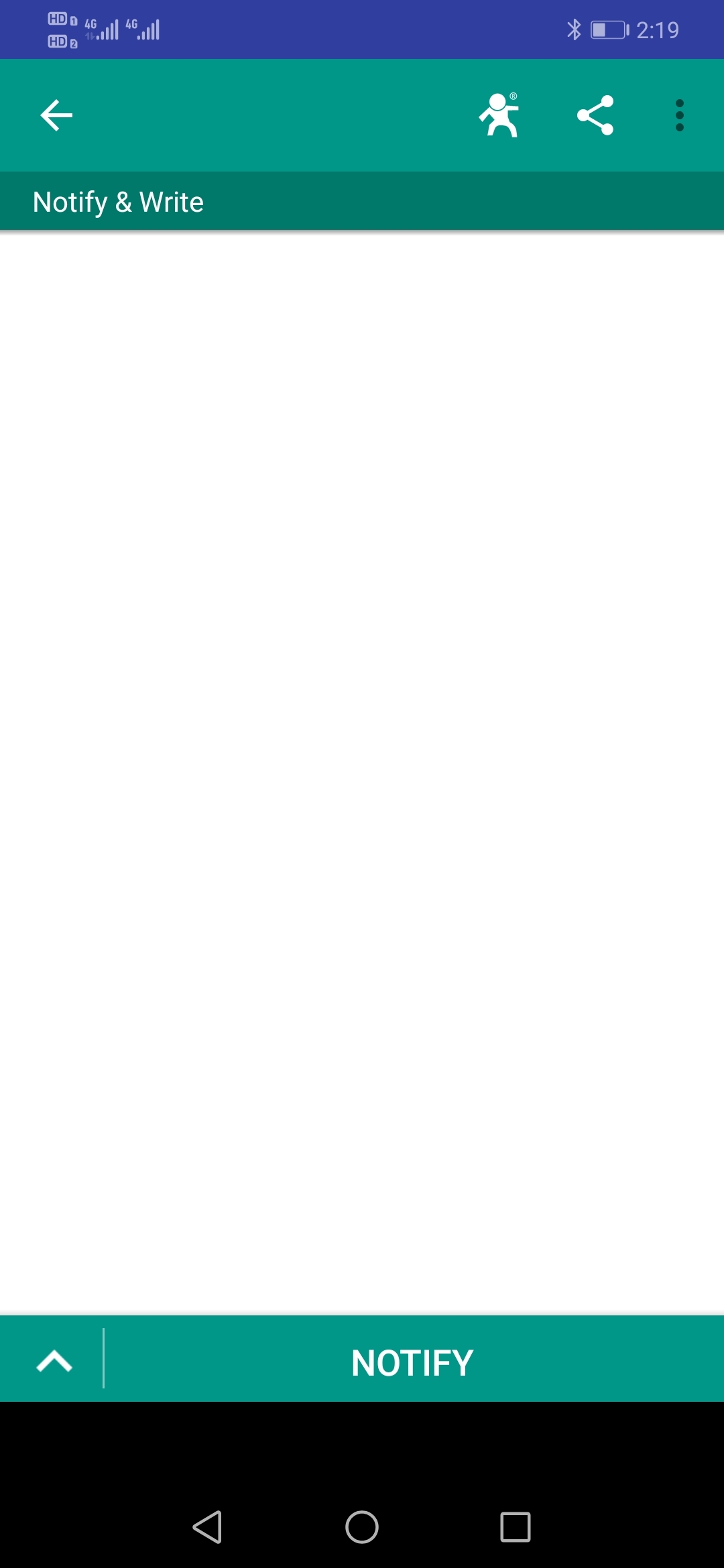

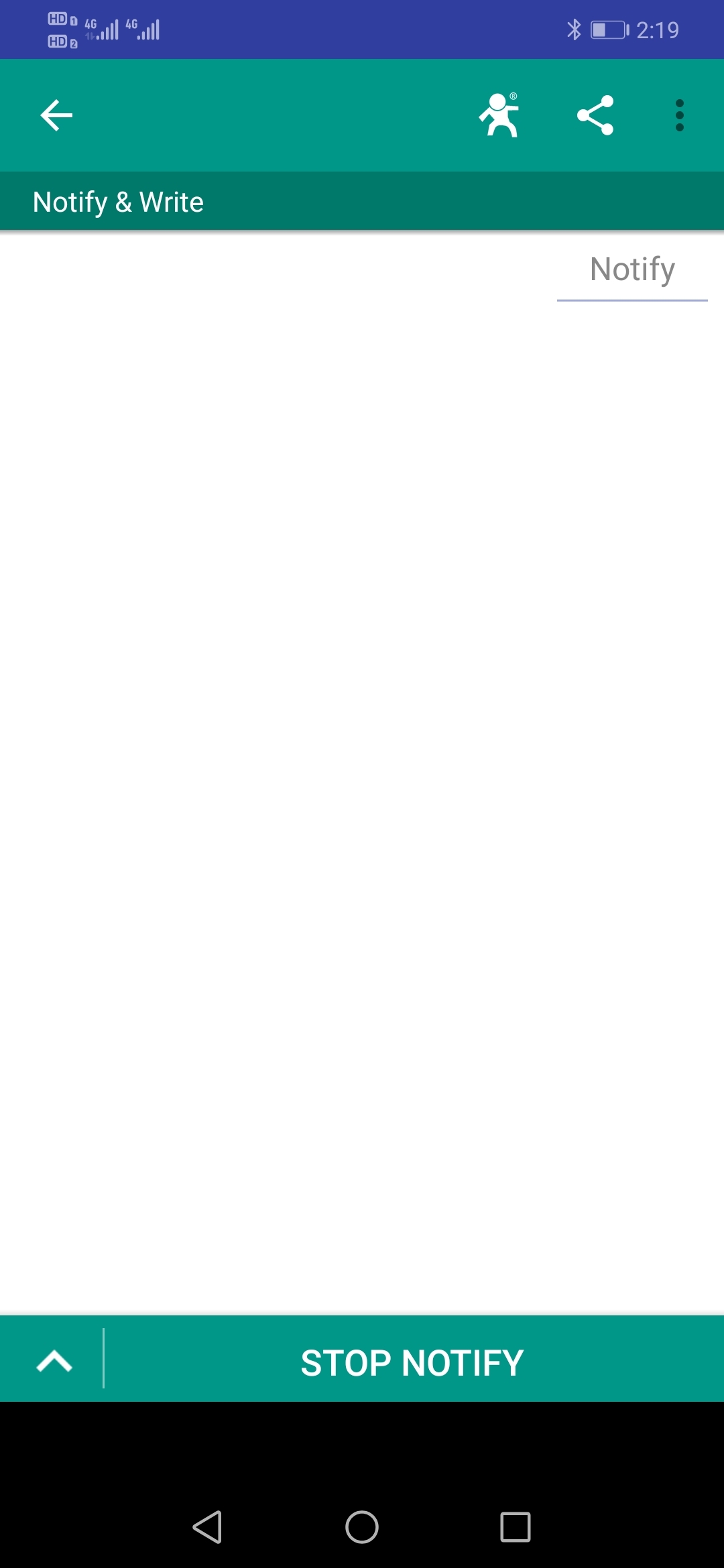

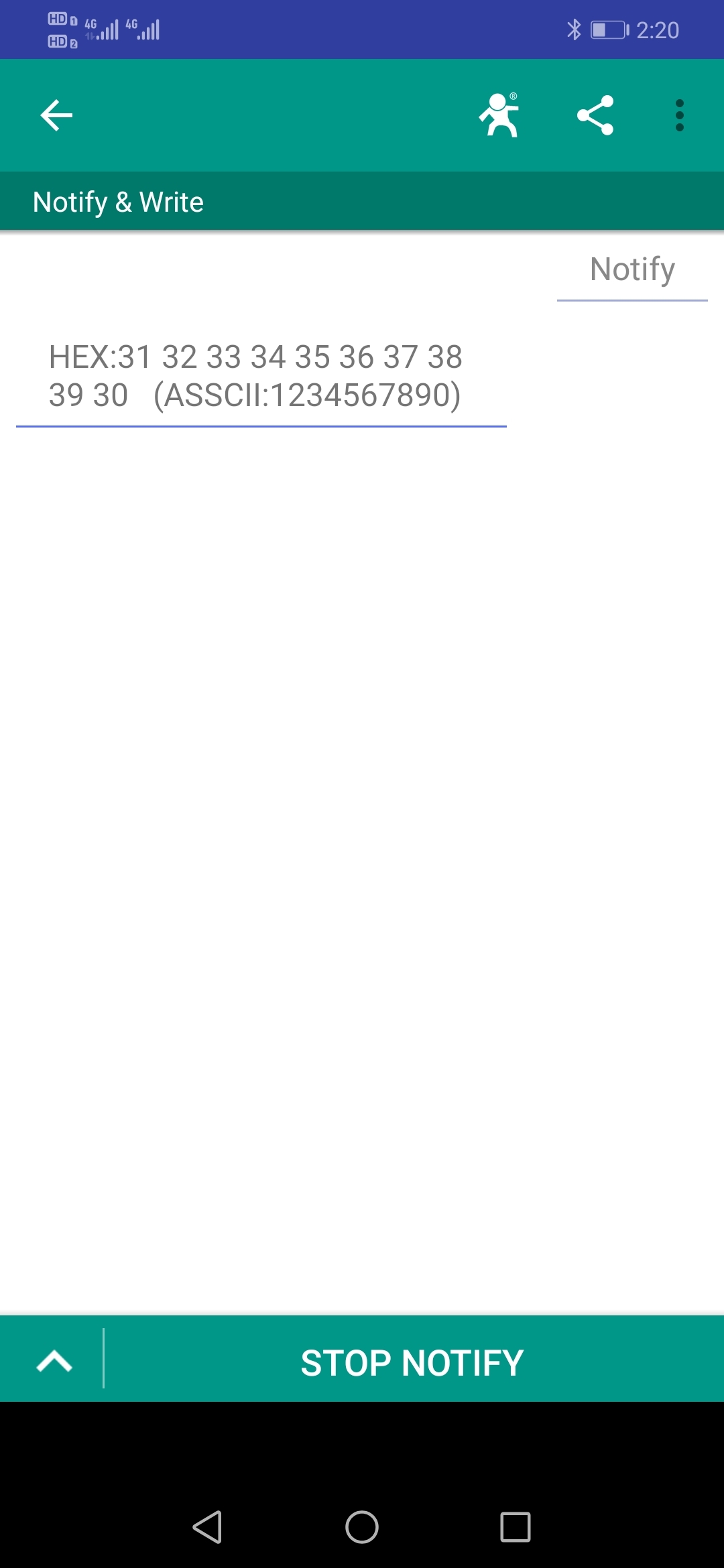

6、点击NOTIFY

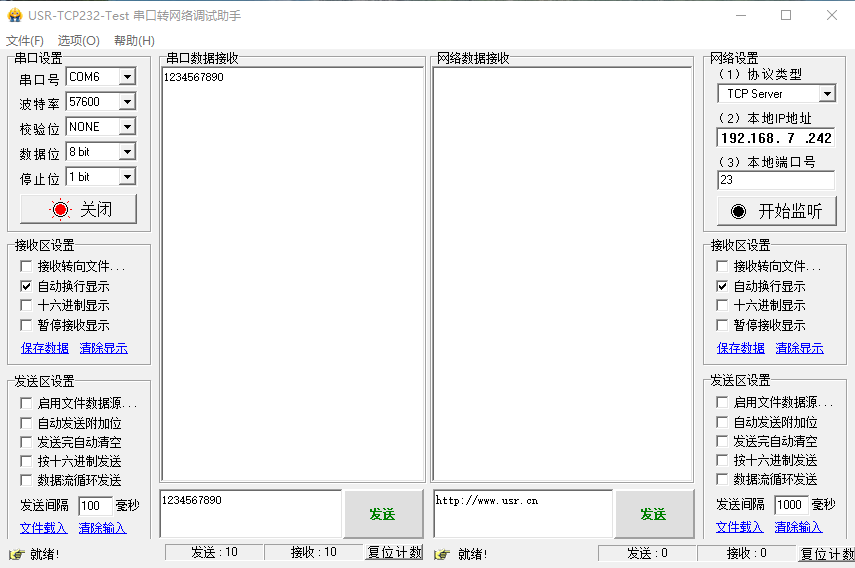

7、WH-BLE105串口发送数据，手机蓝牙APP接收数据

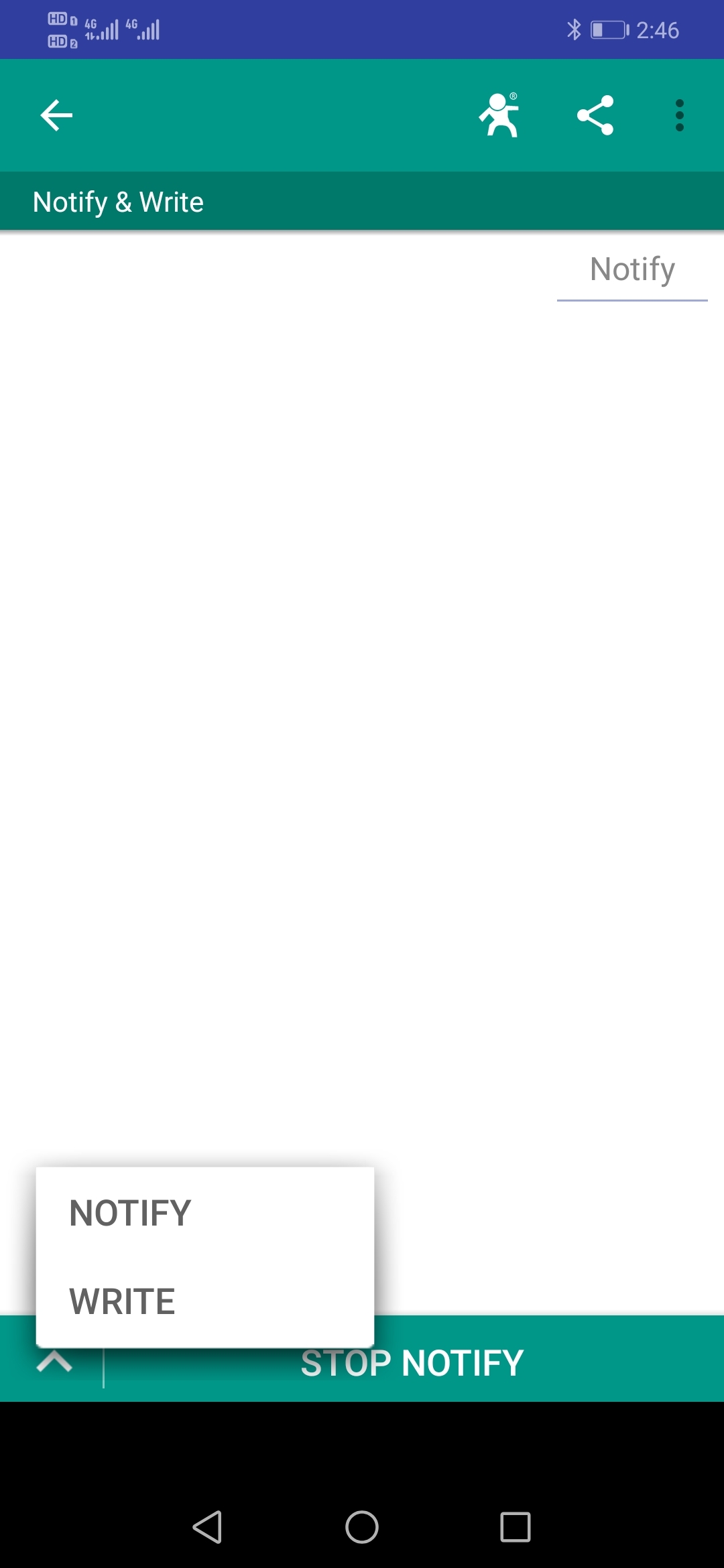

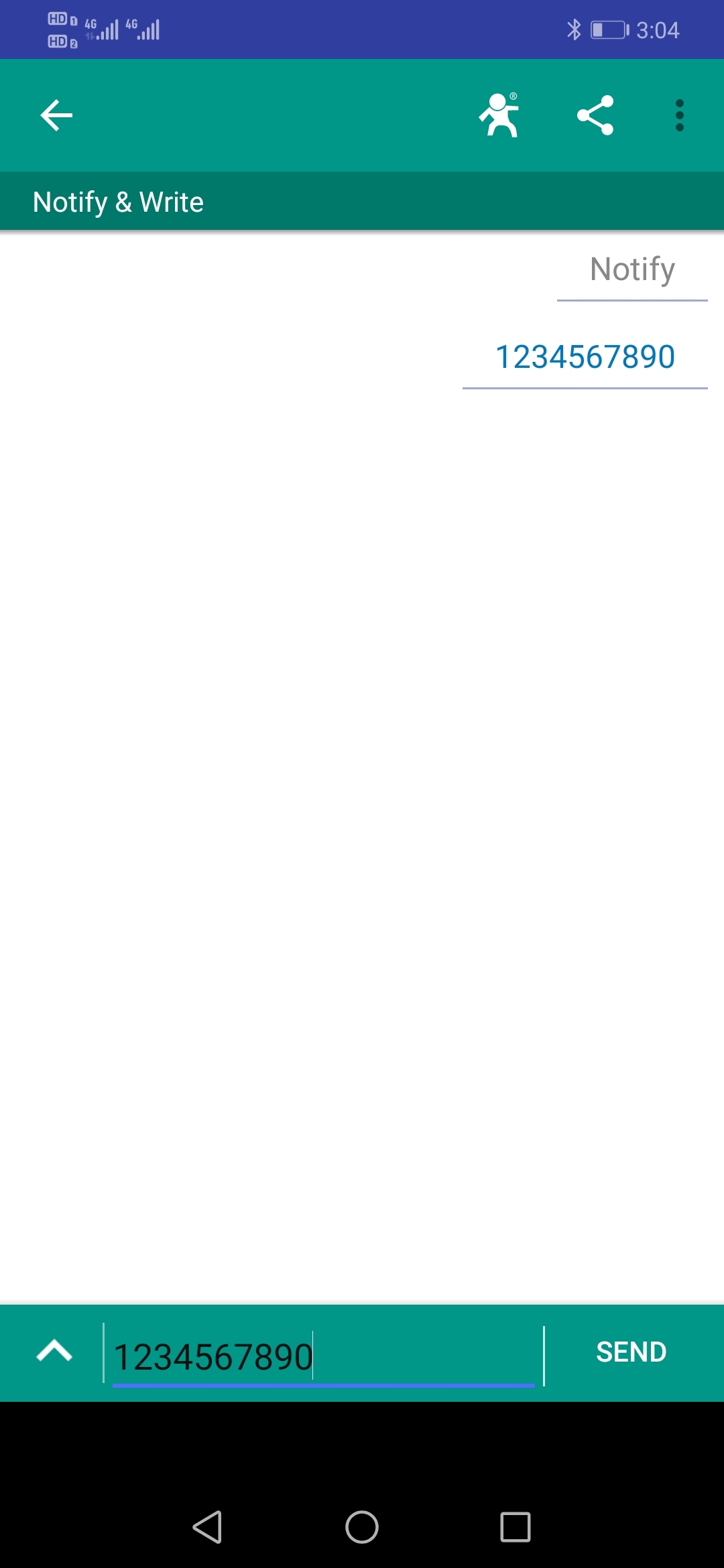

8、点击蓝牙APP左下角，弹出选择，点击WRITE

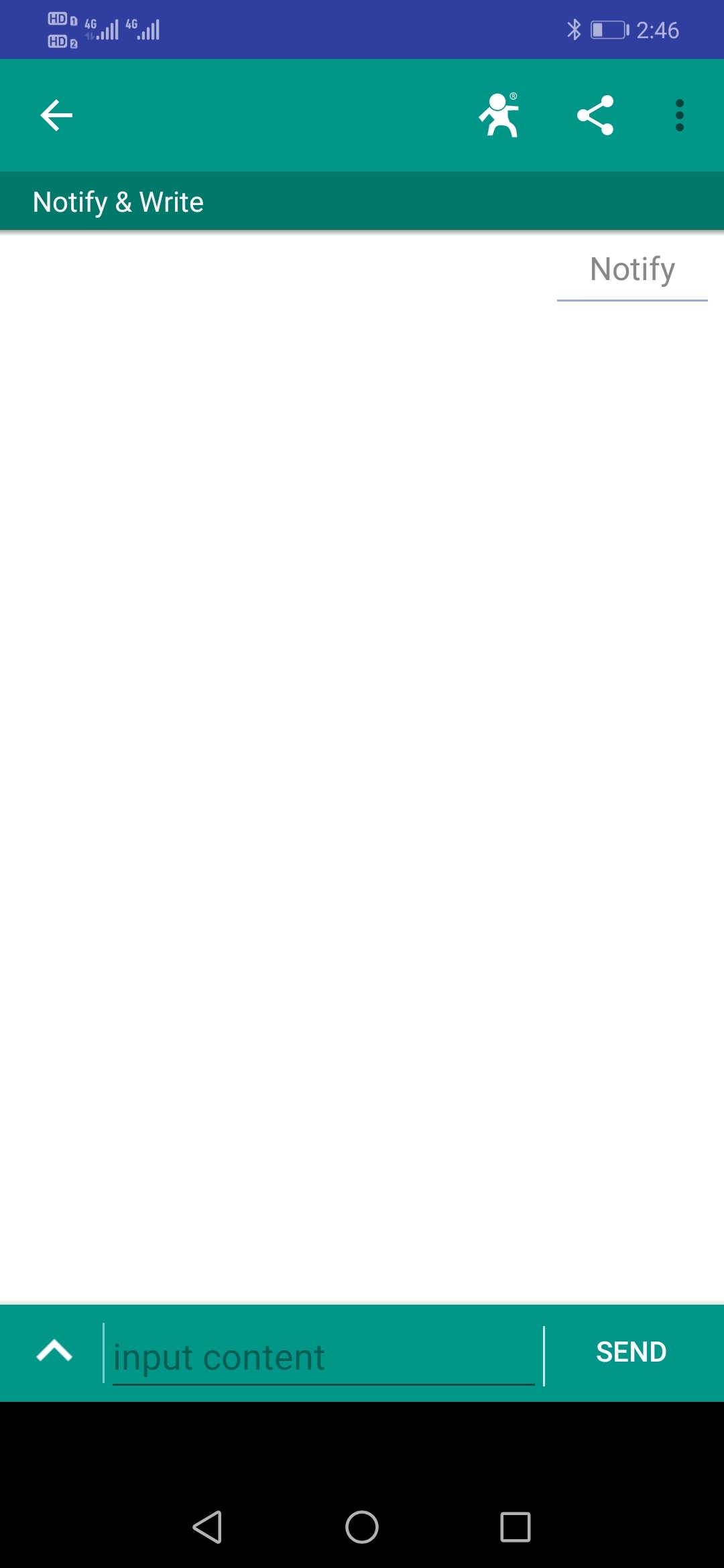

9、发送数据，WH-BLE105串口软件接收数据，透传数据测试完毕
