USR-G806s-GNSS 有人云(V6.1.2)添加定位模板
2021-12-24



一、资料下载

1.G806S说明书:https://www.usr.cn/Download/1061.html

二、云端添加设备

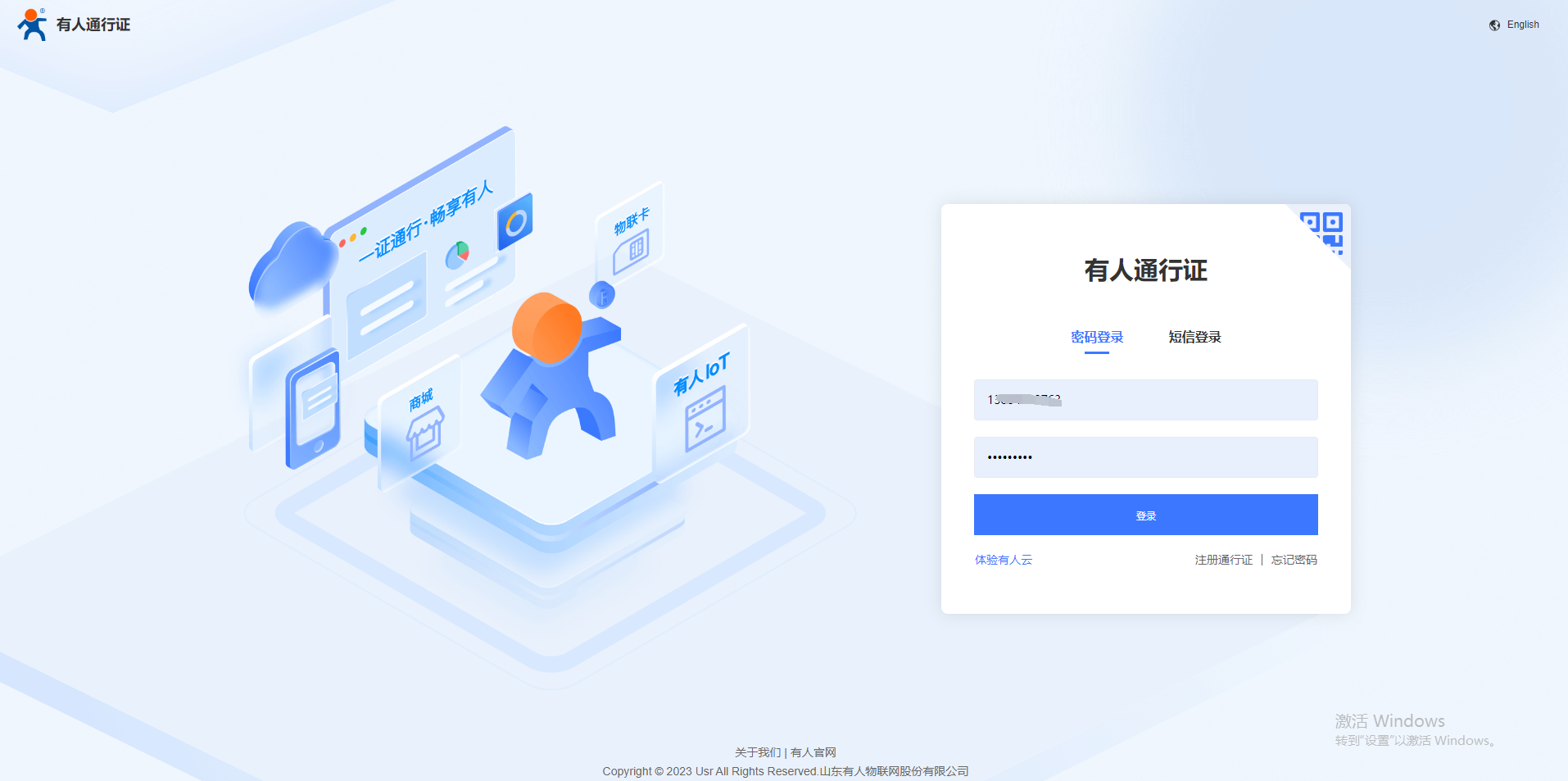

1、登录有人云平台:https://account.usr.cn/#/login_cps(如果没有账号先申请通行证)

2、添加网关

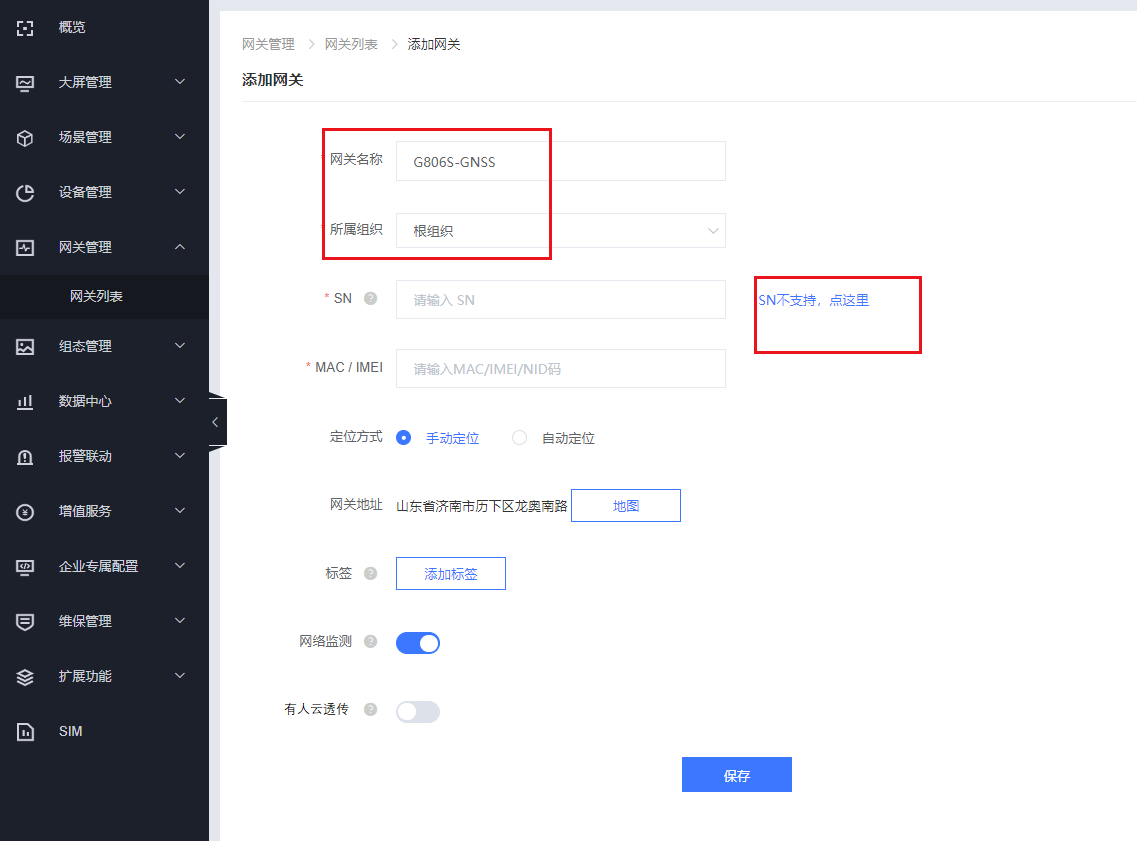

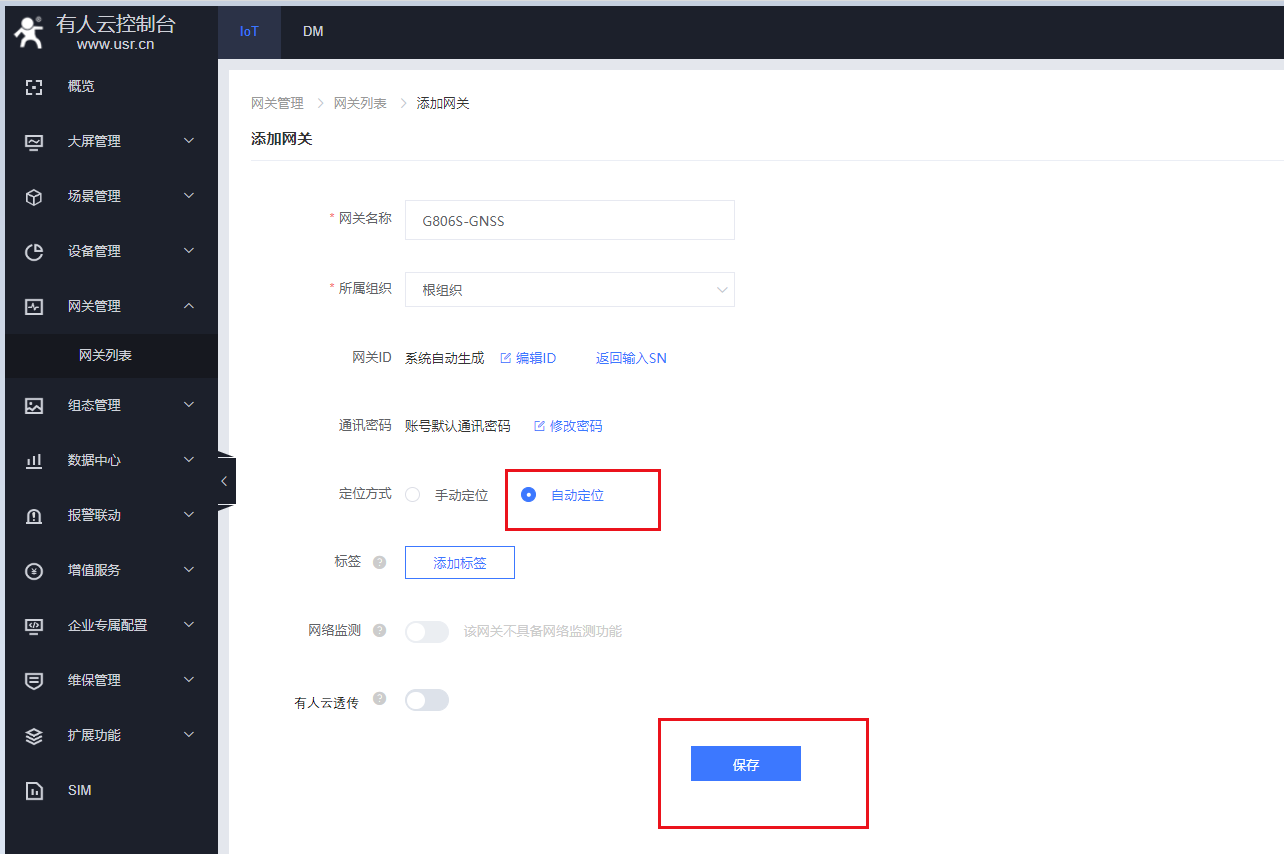

(1)云平台添加网关,在网关管理---网关列表--添加,点击SN不支持,系统自动生成,不需要客户自己设置,通讯密码可以自定义8位密码.(建议使用系统自动生成的通讯密码),定位方式——自动定位,保存

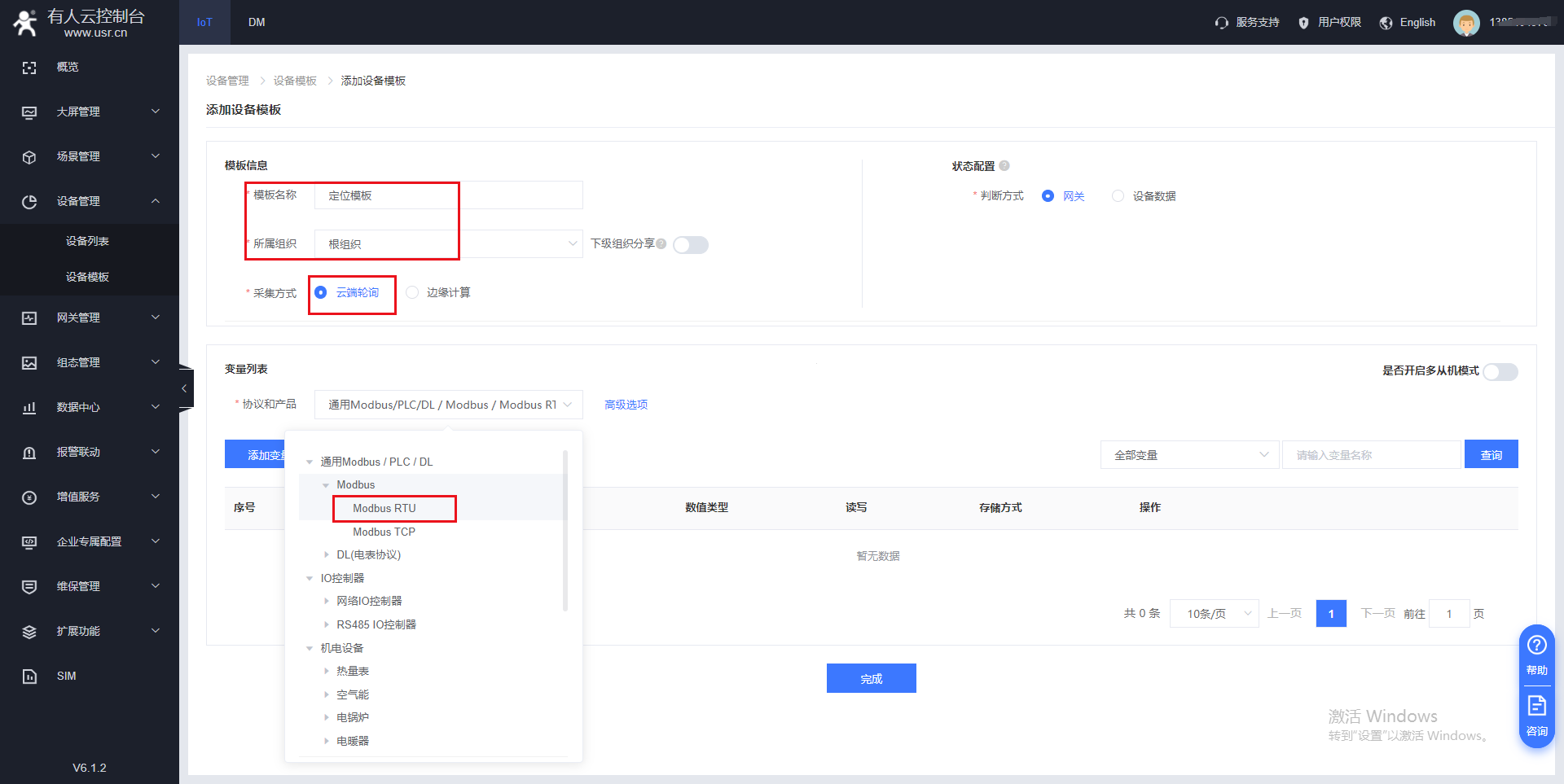

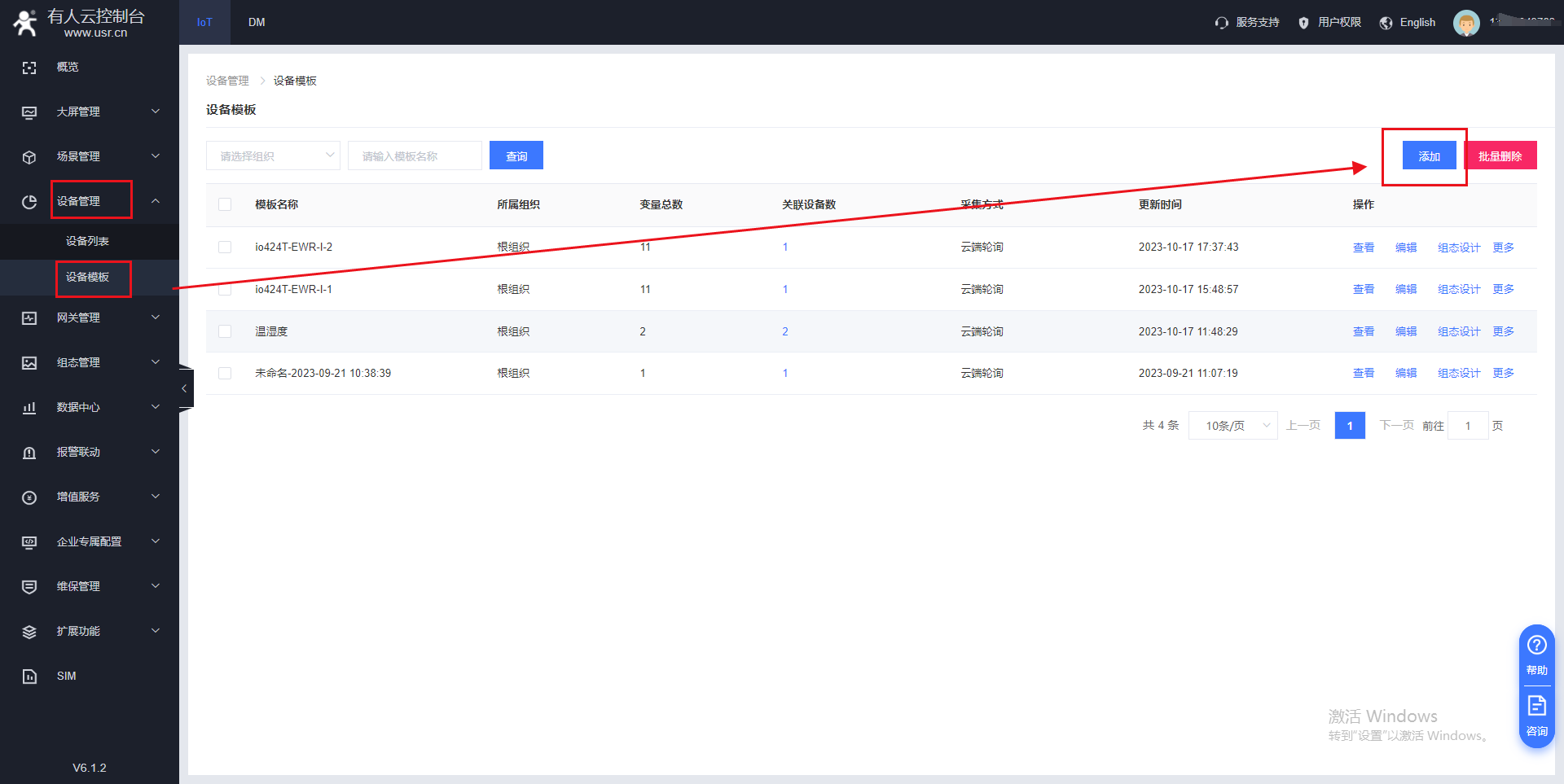

(2)在设备管理---设备模板界面添加需要采集的从机变量点

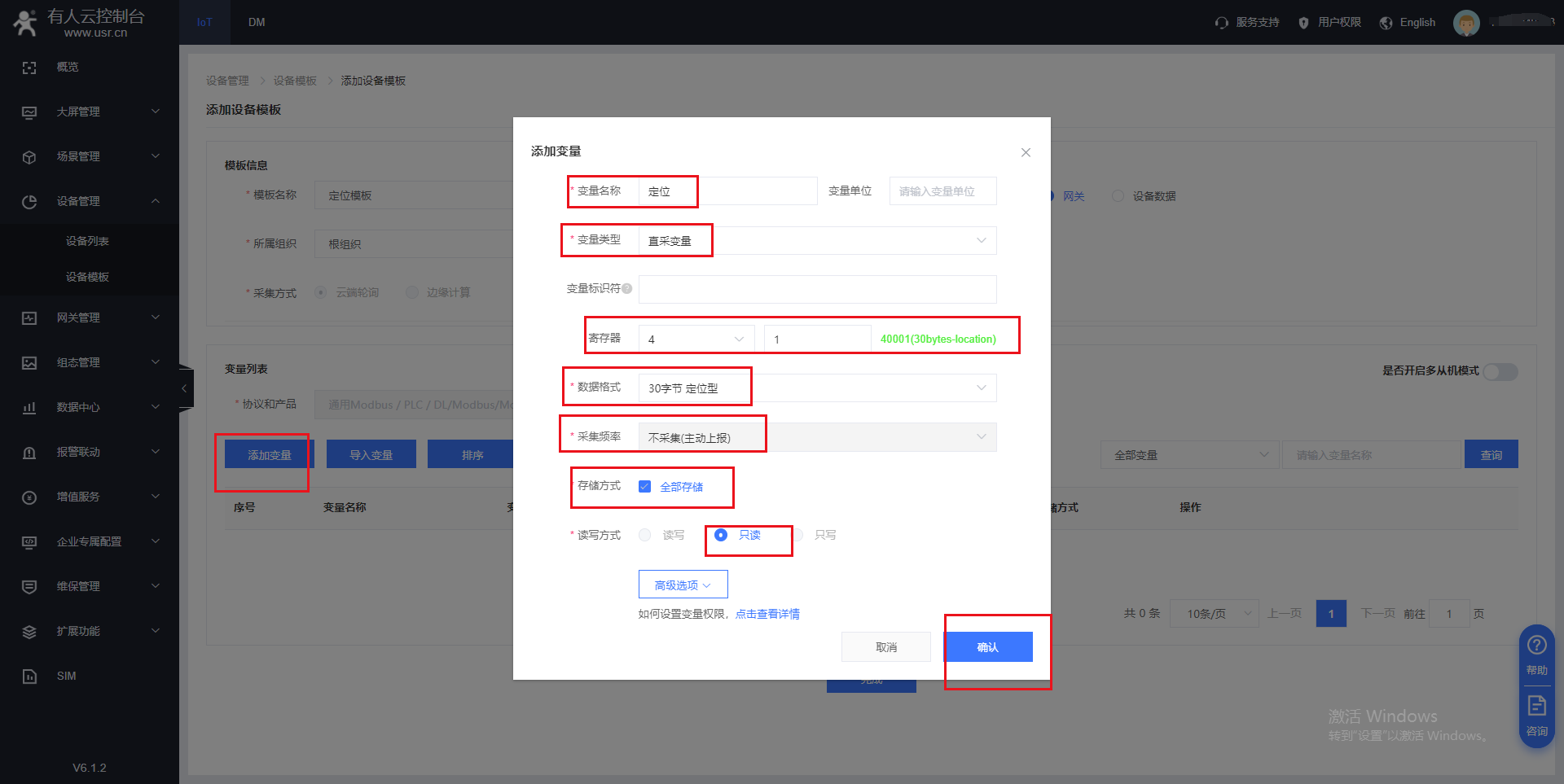

点击添加变量,用户名称自定义:
Modbus 设备地址“与此模板寄存器设置需要匹配,如模板寄存器地址填写 1,那么设备端“Modbus 设备地址”填写 0;寄存器选择与填写备注:与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1.如: 功能码 03H 或 06H,起始地址 0000H,则寄存器选则 4,地址填 1
数据格式:30 字节定位型;点击“确认”后,点击下方“立即生效”,GPS 定位类型模板建立完成

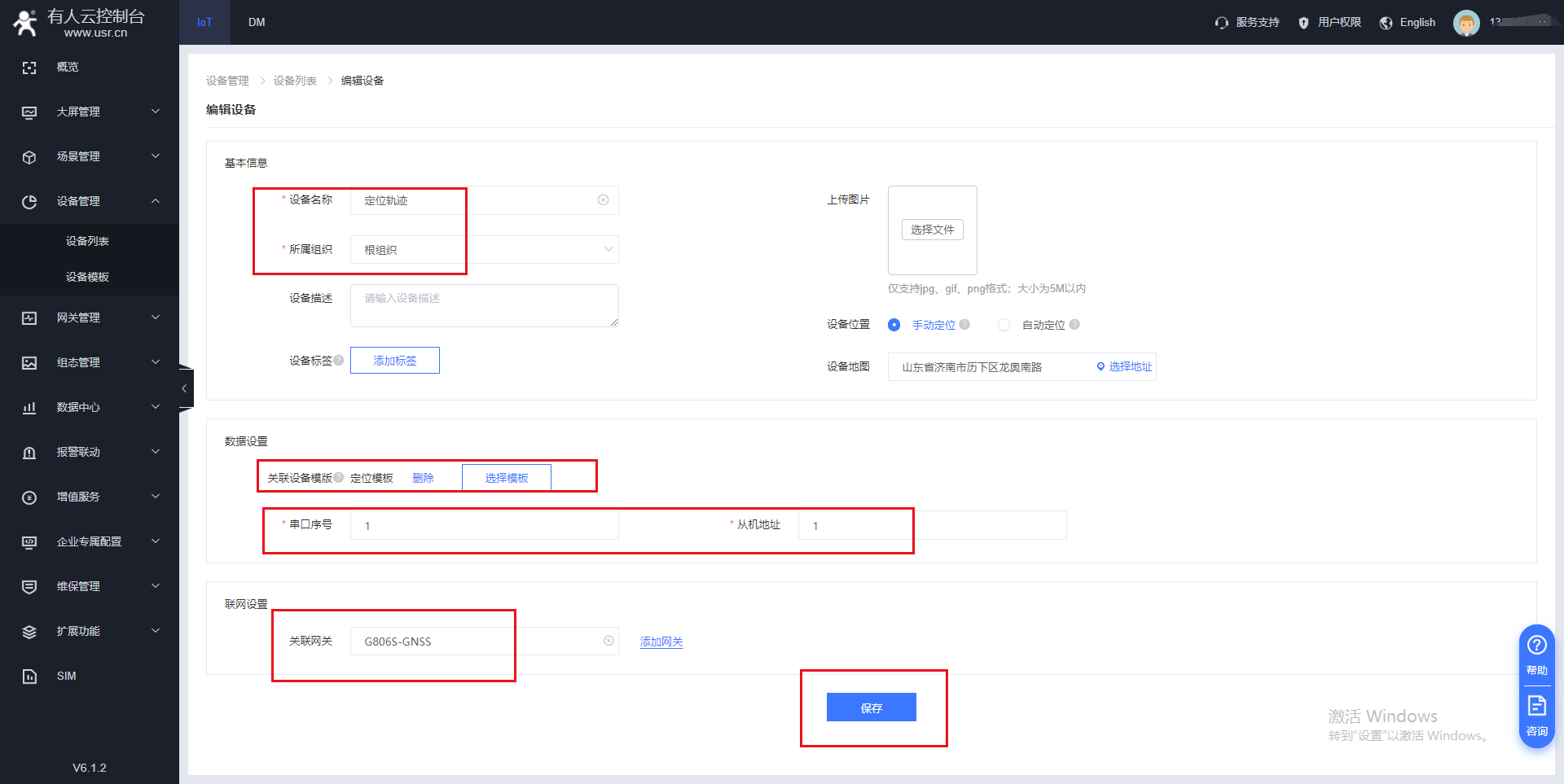

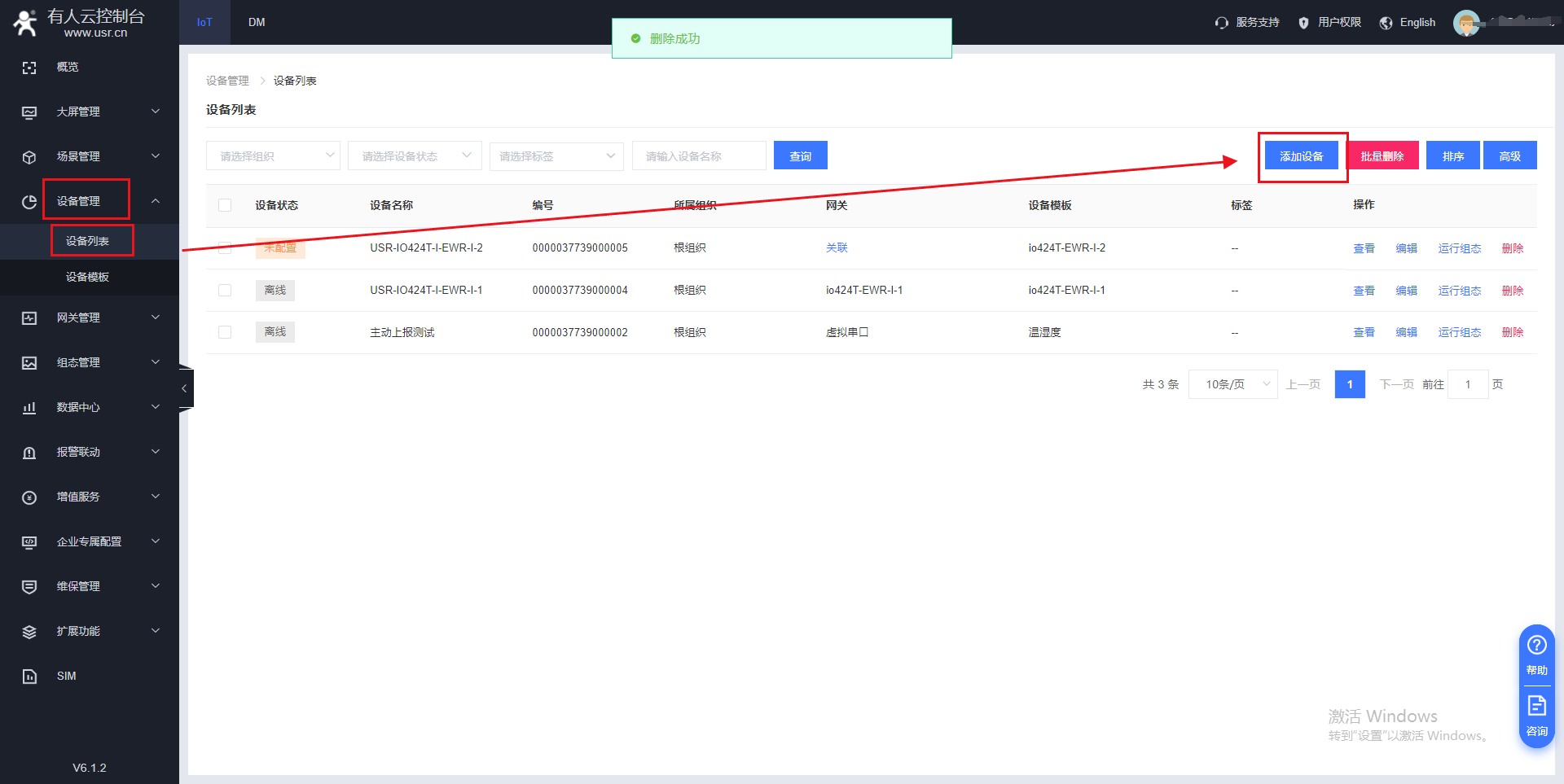

(3)在设备管理--设备列表的界面添加一个设备,把设备模板和网关进行关联,并配置串口终端设备的从机地址。 Ø 从机地址:注意默认值为 1,这个从机地址会在设备填写时用到和设备内的“Modbus 设备 ID”对应即可

三、G806S-GNSS端设置

1>硬件连接:G806s-GNSS串口通过USB转485接到电脑端,装上sim卡,接上4G以及wifi天线,上电(测试用的网口上网)
G806s-GNSS通过sim卡联网的话,2G指示灯显示红色,3G指示灯显示蓝色,说明联网成功

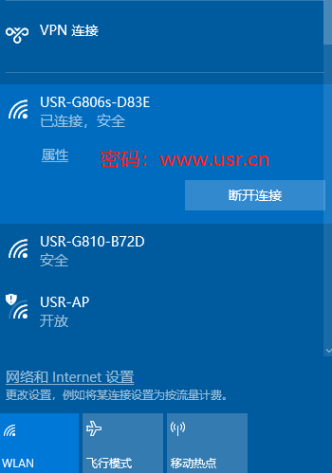

2>电脑连接G806s-GNSS的wifi,电脑会获取到一个192.168.1.xx网段的IP地址

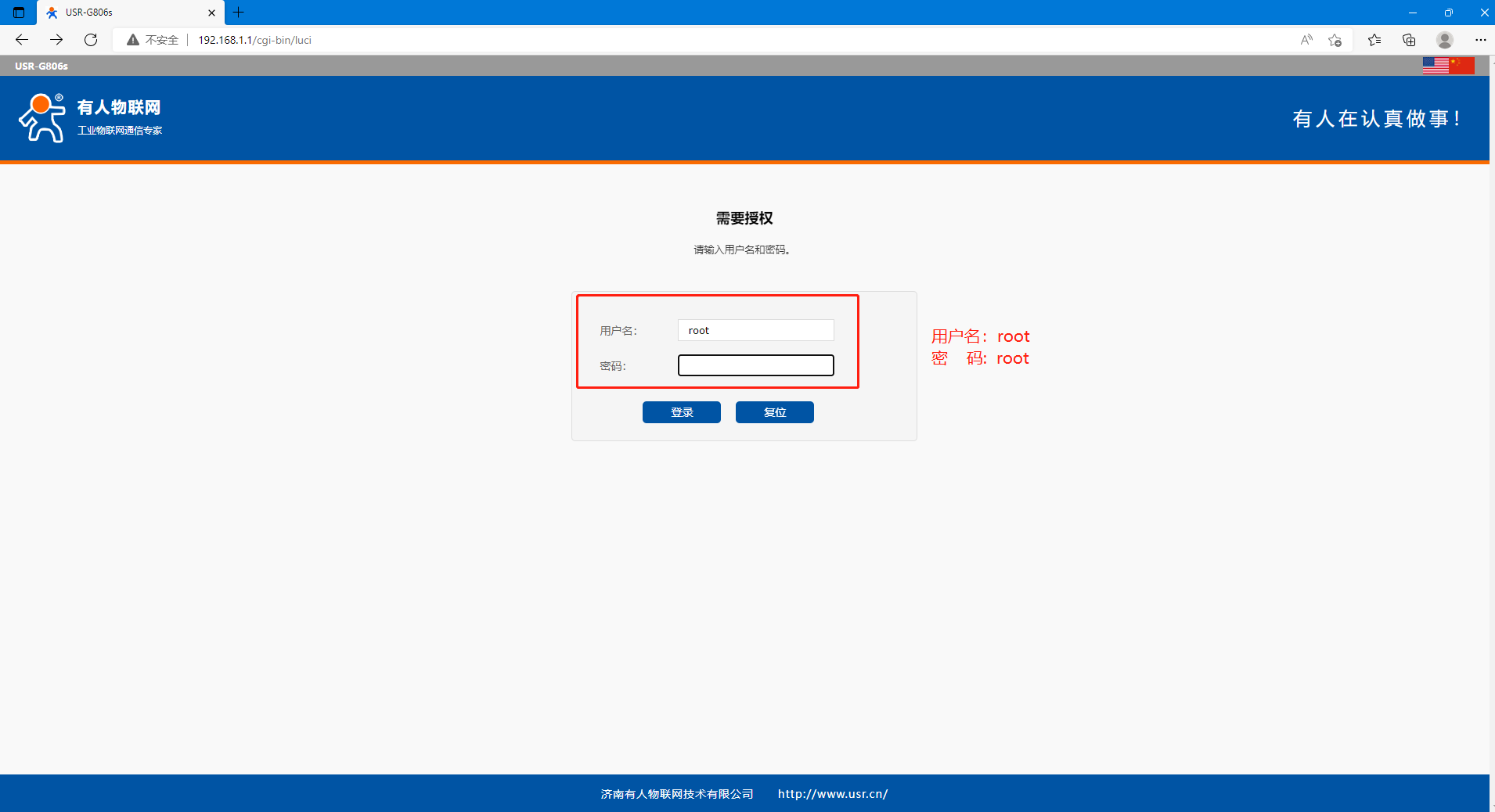

在浏览器上输入192.168.1.1,用户名和密码都是root,登录G806的内置网页
注意:如果修改过G806s-GNSS的LAN口IP地址,需要用修改后的IP登录

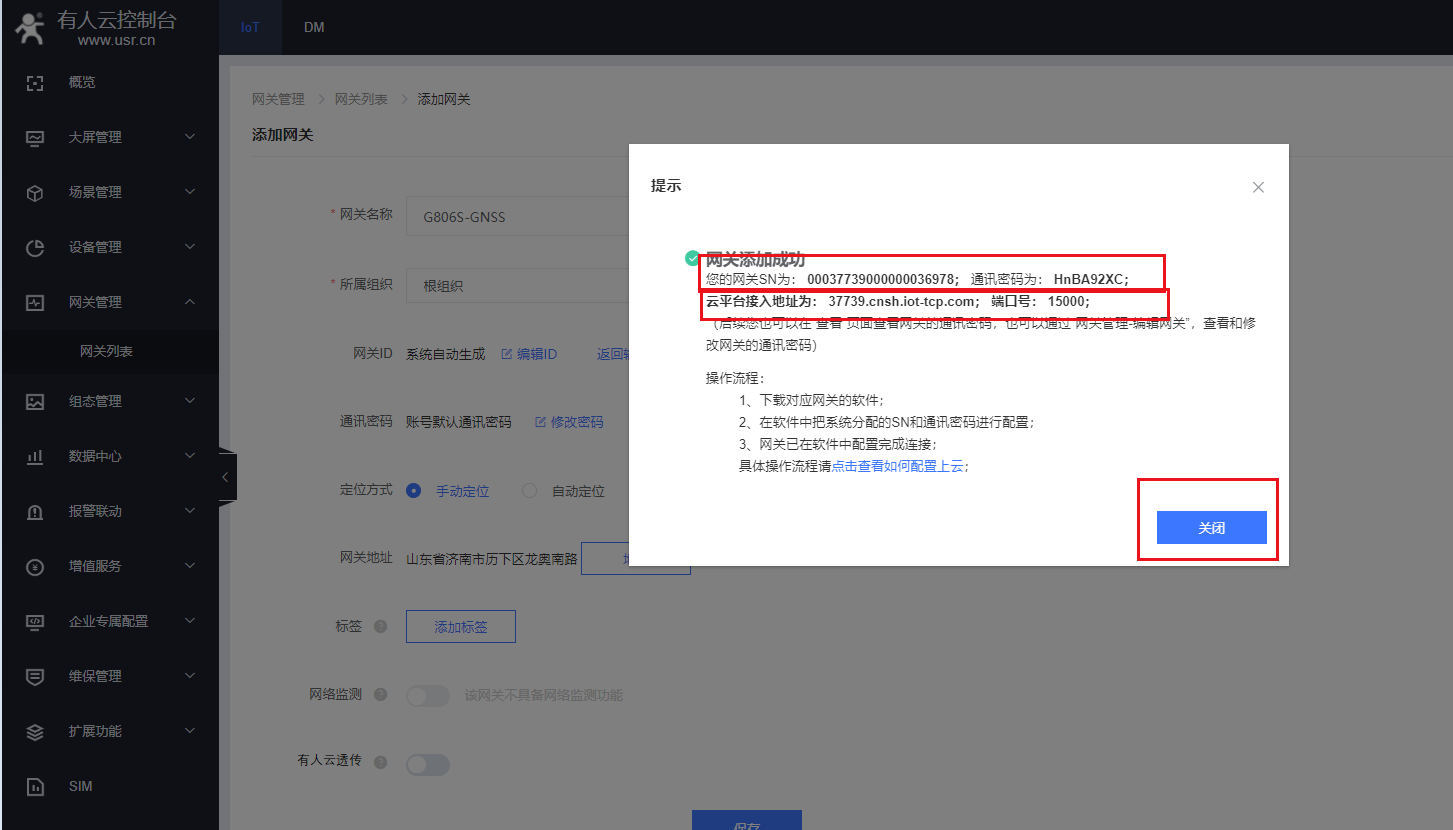

4、设置G806s-GNSS的注册包信息,设备编号和密码、云端接入地址都可以在云平台查询

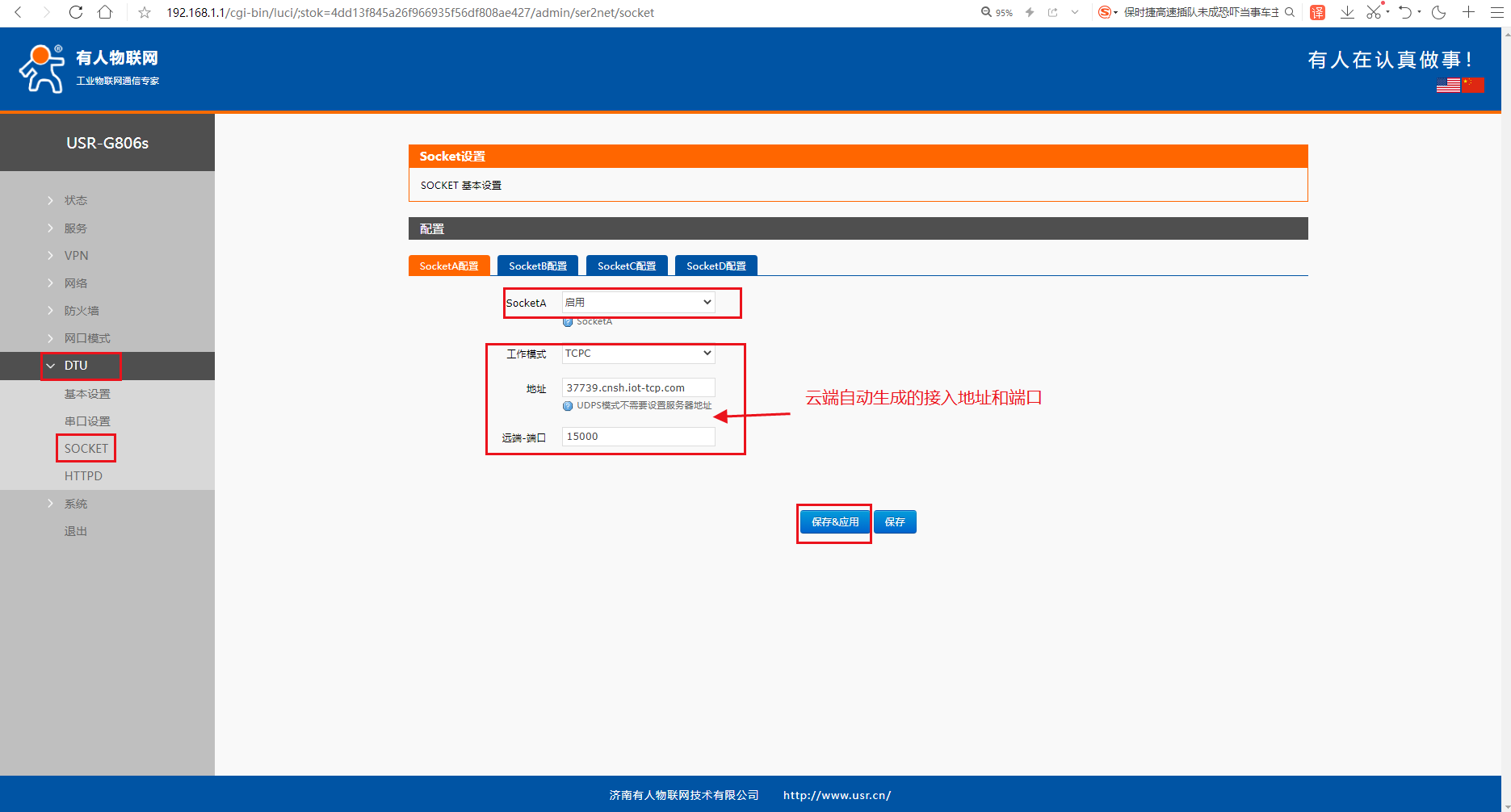

在DTU---SOCKET里面设置:

设置socketA的网络参数,这里以SOCKETA为例,设置其他几路SOCKET也是一样的方法。
开启SOCKET功能,设置有人云的IP地址(云端自动生成的接入地址)以及端口号(15000),然后点击应用

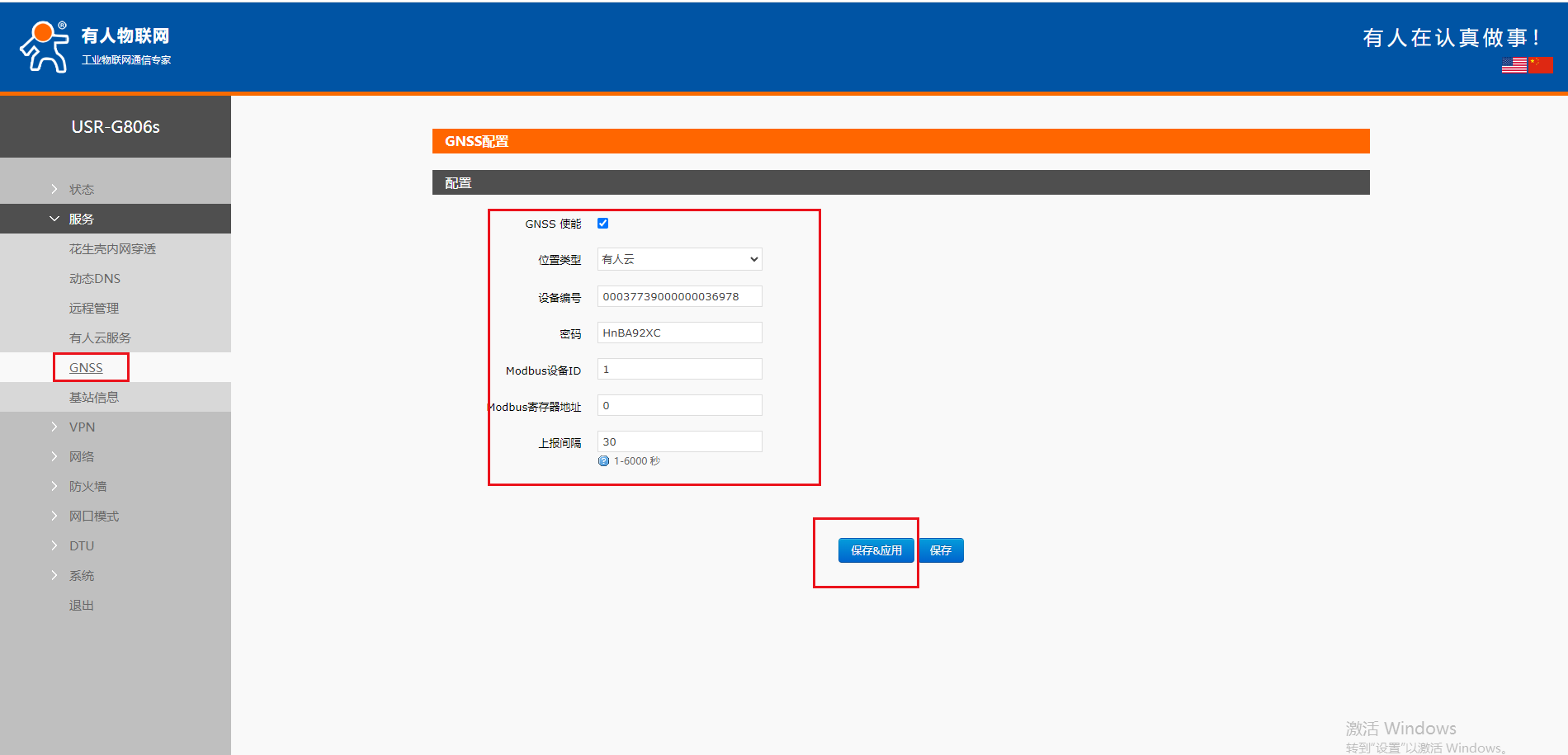

使能 GNSS 功能;
设备编号:填入有人云生成的 SN 码;密码:填入有人云生成的通讯密码;
Modbus 设备 ID:选择有人云模板建立从机的从机地址;
Modbus 寄存器地址:根据模板变量选择的寄存器以及设置的地址,4001 对应此处填入 0

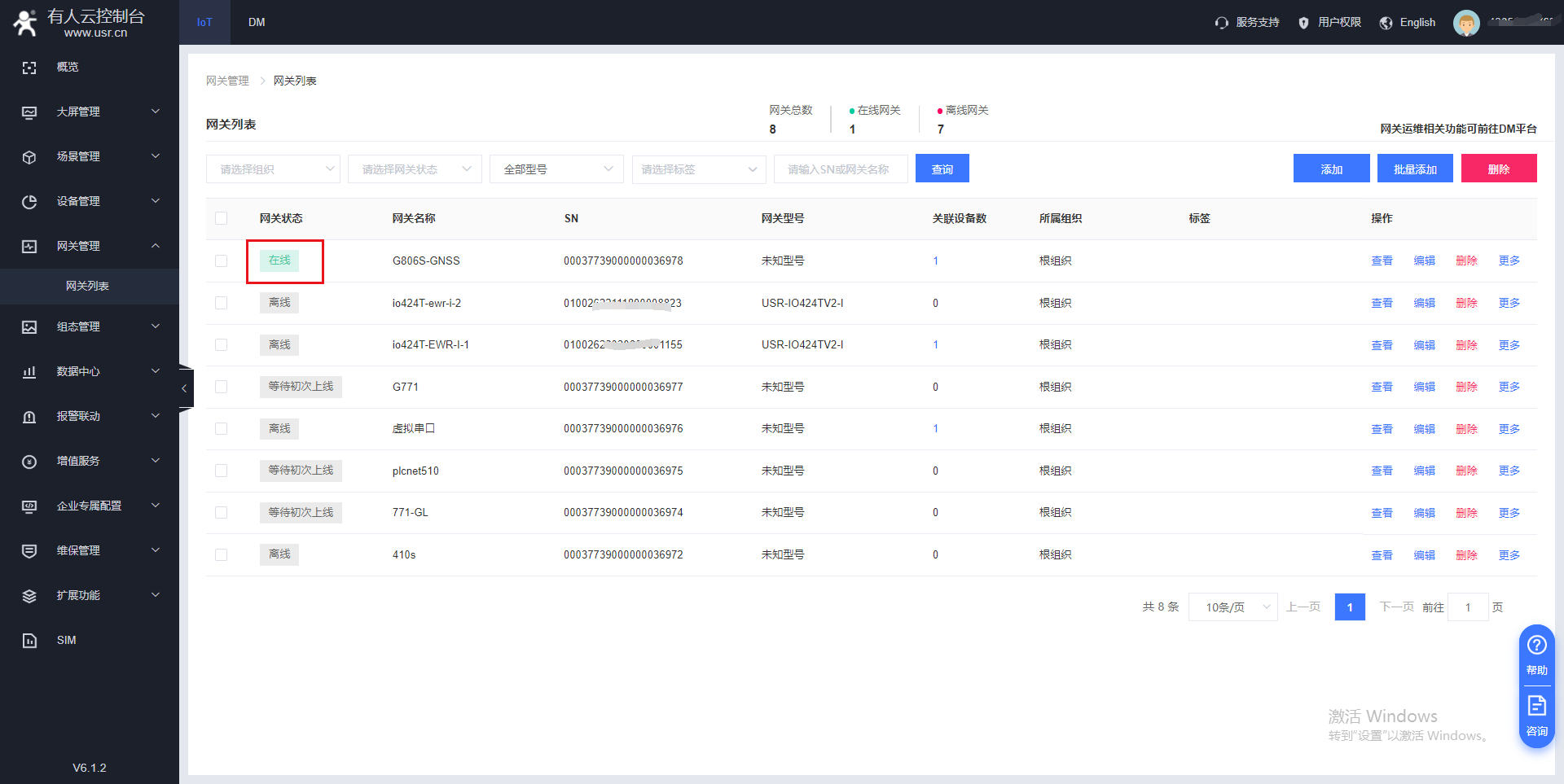

可以看到云端设备上线

有人云查看定位状态

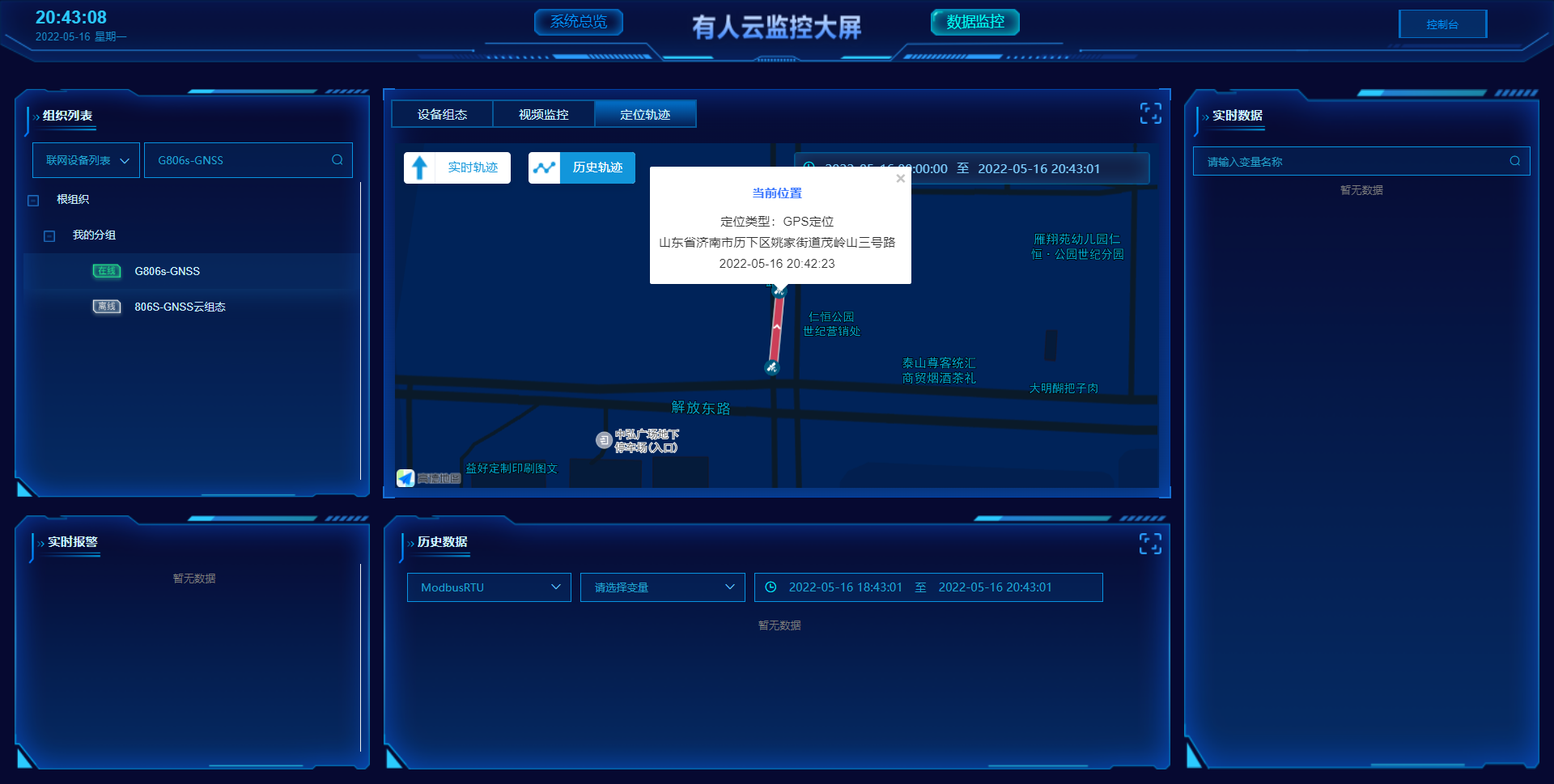

当有人云设备列表内,所设置的设备在线后点击有人云“监控大屏”,可以看到定位类型以及当前位置;
如设备无 GPS 信息,且设备使用 SIM 卡上网,会根据当前基站信息进行基站定位;
还可查看一段时间内的设备历史轨迹




撰写人:李慧颖
