WH-L101-L-H20 固件升级操作说明
2021-12-28


WH-L101-L-H20固件升级操作说明

一、资料下载:

1、WH-L101-L-H20点对点协议说明书:https://www.usr.cn/Download/1115.html

2、WH-L101-L-H20 设置软件:https://www.usr.cn/Download/1134.html

3、WH-L101-L-H20硬件设计手册:https://www.usr.cn/Download/1116.html

4、WH-L10X-EVK评估板 https://www.usr.cn/Product/238.html



产品若无必要不用升级操作,模块升级所需固件自行联系技术支持给予。



二、硬件连接:

1、需要准备的物品:

WH-L101-L-H20 模块、WH-L10X-EVK评估板、USR-RS232 串口线、 12V电源适配器、 电脑 1台。



2、硬件连接:

WH-L101-L-H20串口接电脑。



三、准备工作:

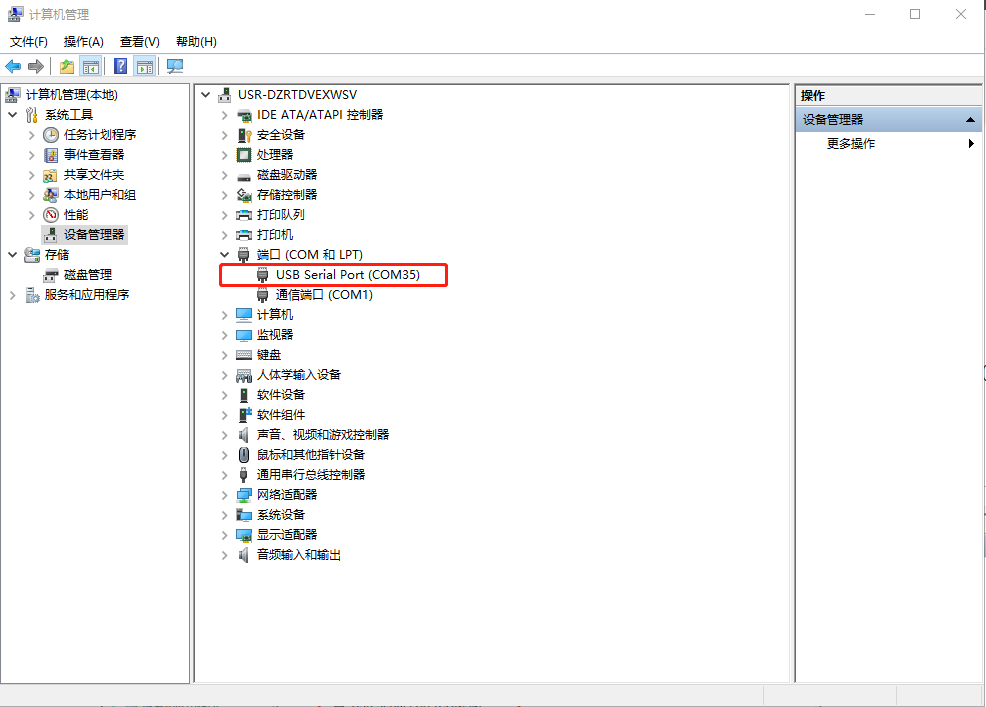

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看连接接WH-L101-L-H20 USB-RS232串口线的COM口号。





四、WH-L101-L-H20参数设置:

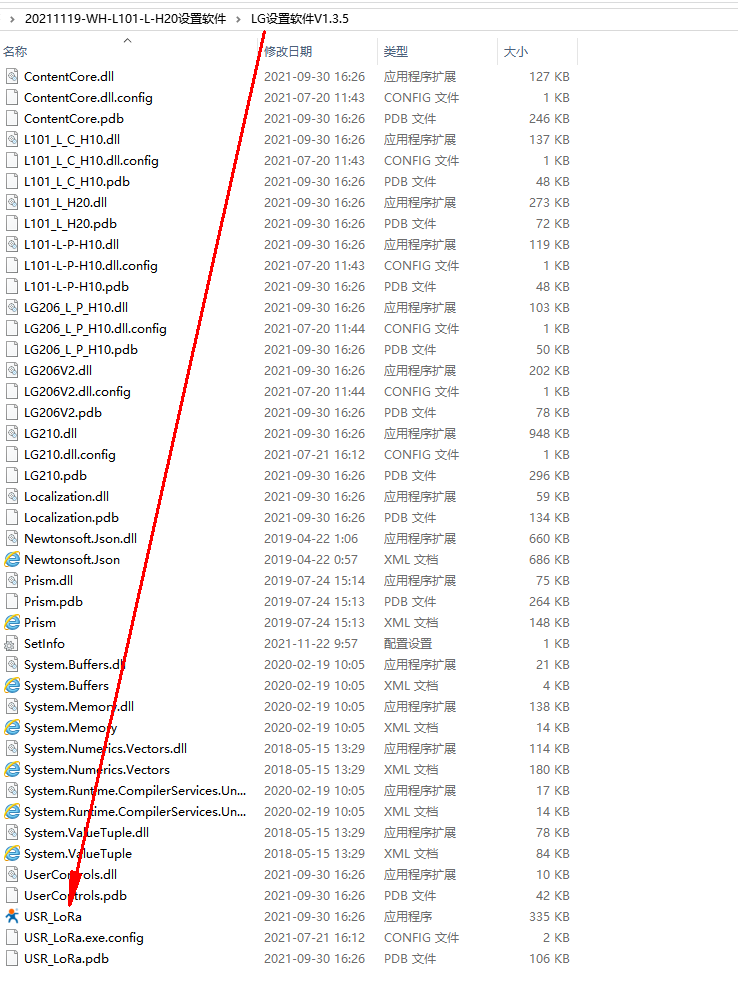

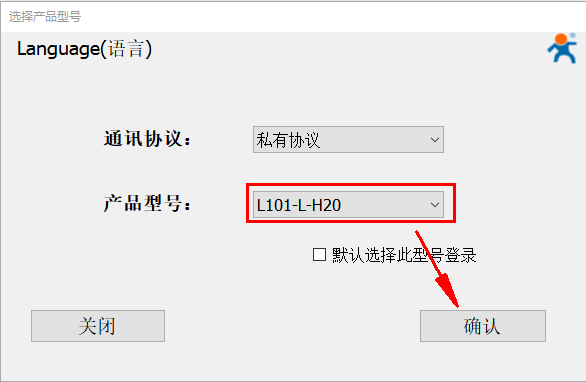

电脑打开WH-L101-L-H20的设置软件,型号选择L101-L-H20。



1、1个WH-L101-L-H20 A参数设置:

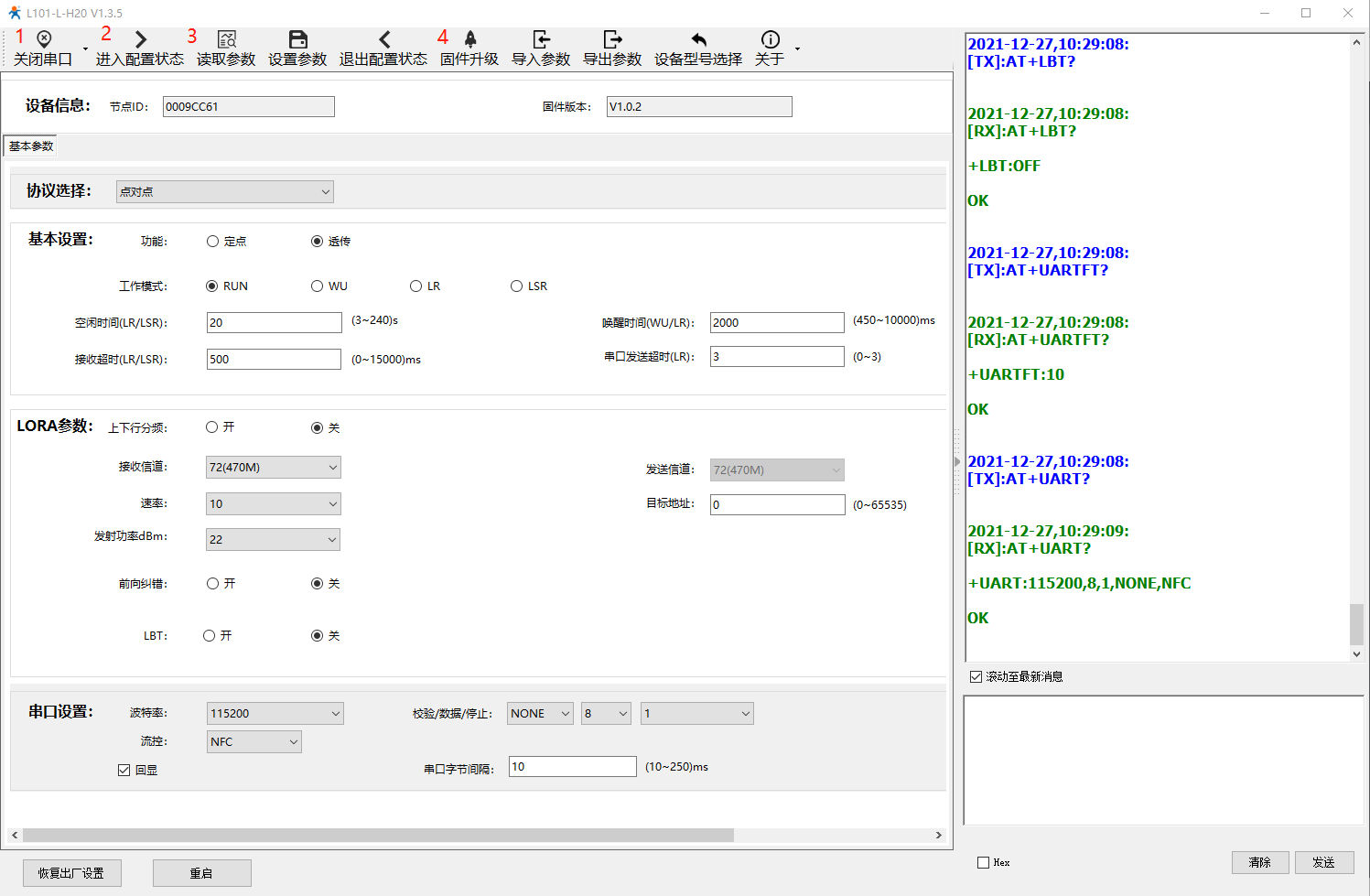

2、上电第一次,默认串口参数波特率115200、无数据位、数据位8、停止位1,打开对应101的COM口, 点击“进入配置状态”返回+ok后点击“读取参数”。

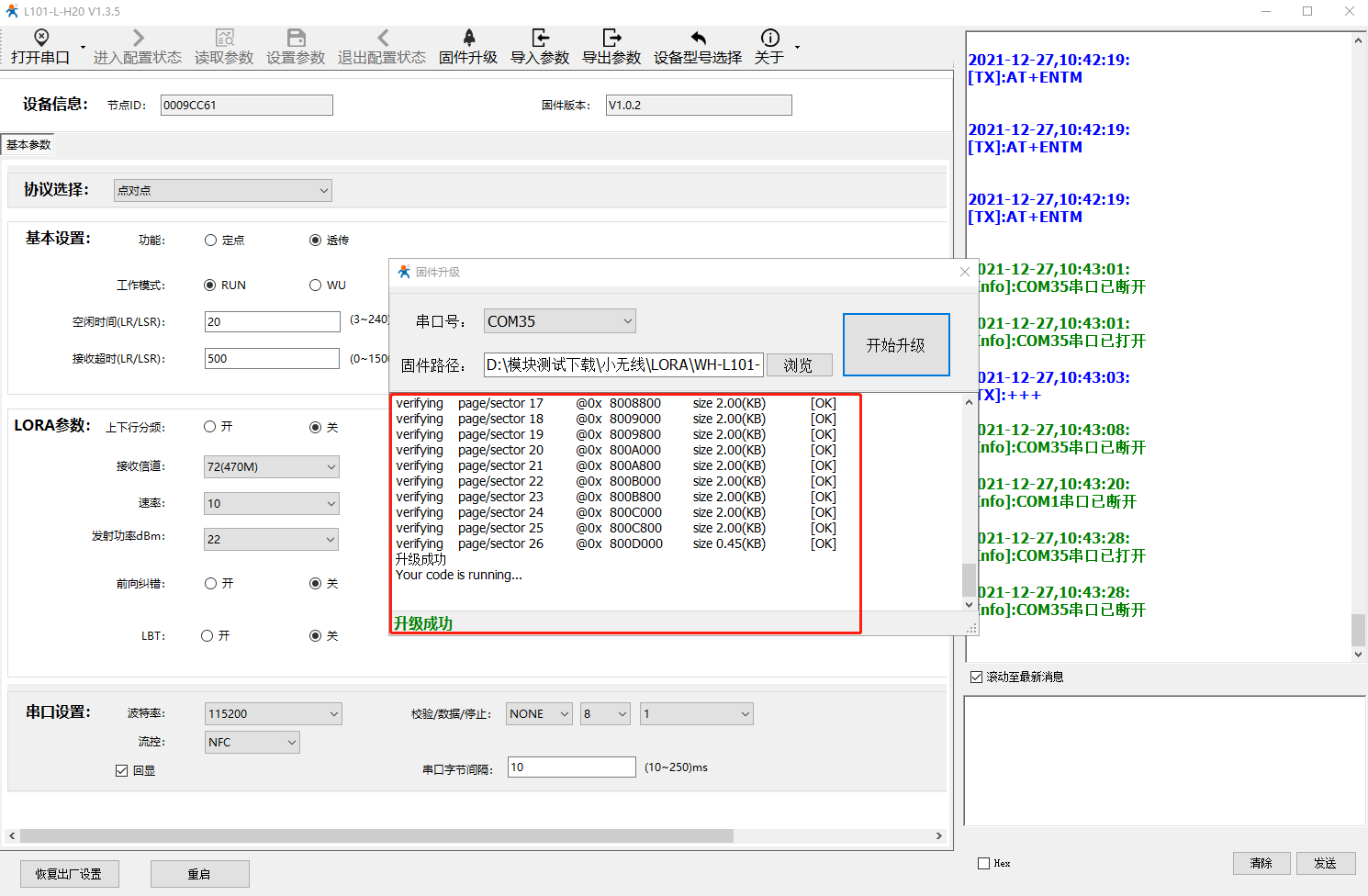

3、参数读完点击“固件升级”,选择对应COM串口,选择固件路径后直接给101-L断电,按住“Reload”键不放(Reload管脚电平状态持续拉低),给101设备上电,点击“开始升级”。
当发现RX指示灯开始闪烁(RX管脚电平高低频繁变化)时松开“Reload”键(Reload管脚电平状态拉高),软件会提示“请耐心等待”,等待模块自行升级结束就可以了。


注意:若升级失败,101断电,按住“Reload”键不放,软件直接点击“固件升级”重新点击“开始升级”。
