USR-K5 网络设置协议修改设备名称测试示例
2022-01-14


USR-K5网络设置协议修改设备名称测试示例



一、USR-K5设置DHCP,网线和电脑都接同一个路由器,电脑关闭防火墙,禁用其他网卡,使用USR-Kx V2.1.0.112设置软件搜索USR-K5 IP。

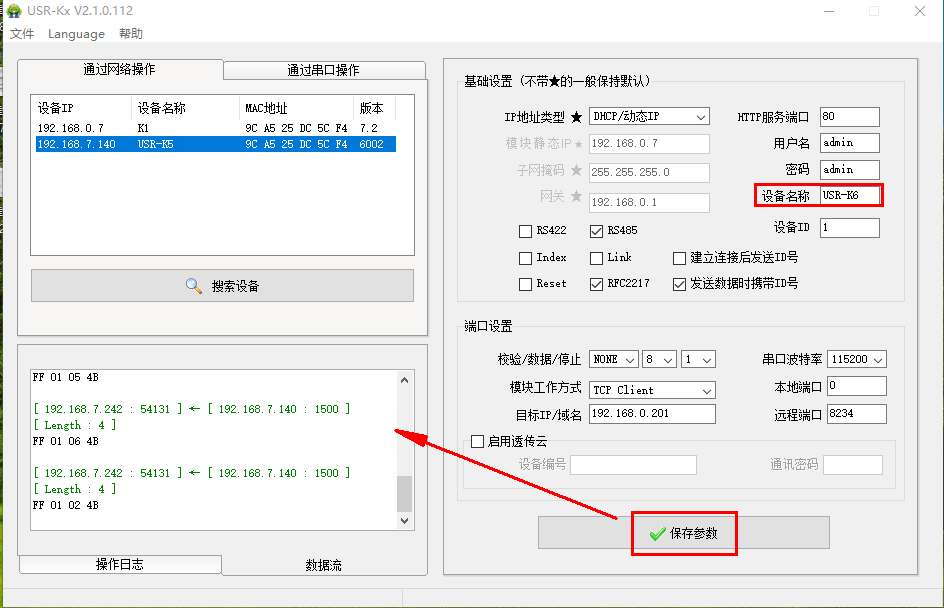

二、USR-K5使用USR-Kx软件,点击保存参数,数据流可以查看对应的网络协议



三、清空数据流,USR-K5设备名称改为USR-K6,点击保存参数,数据流可以查看对应的网络协议

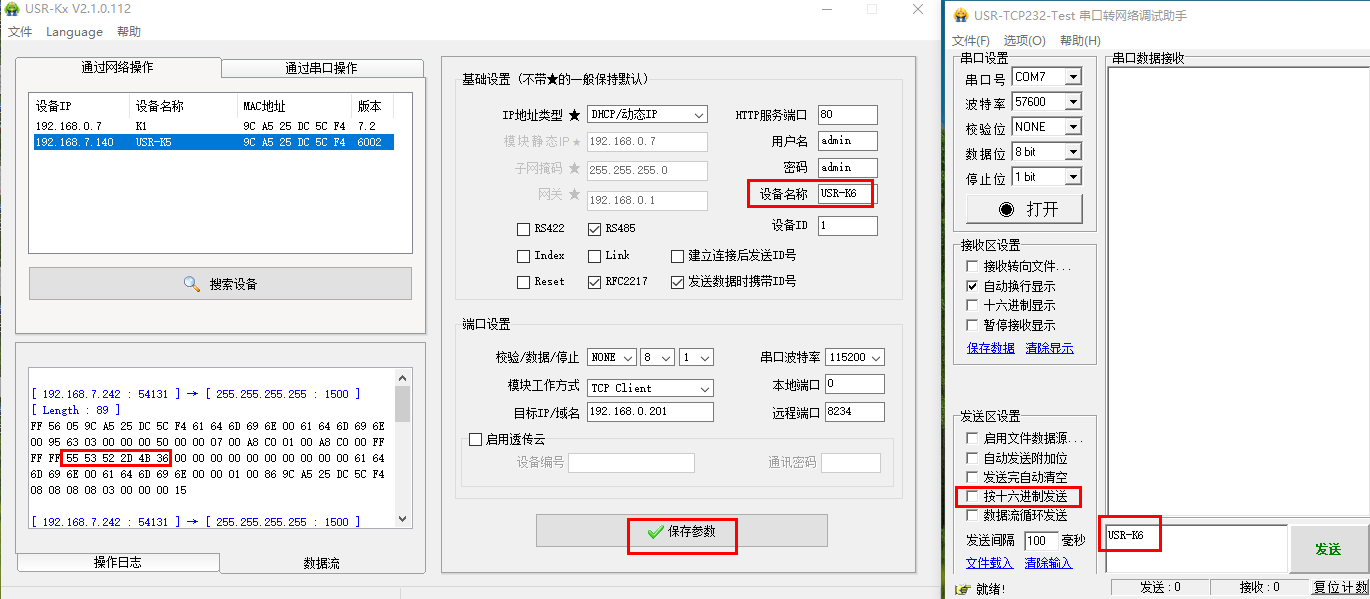

四、确认名称USR-K6对应的网络协议十六进制

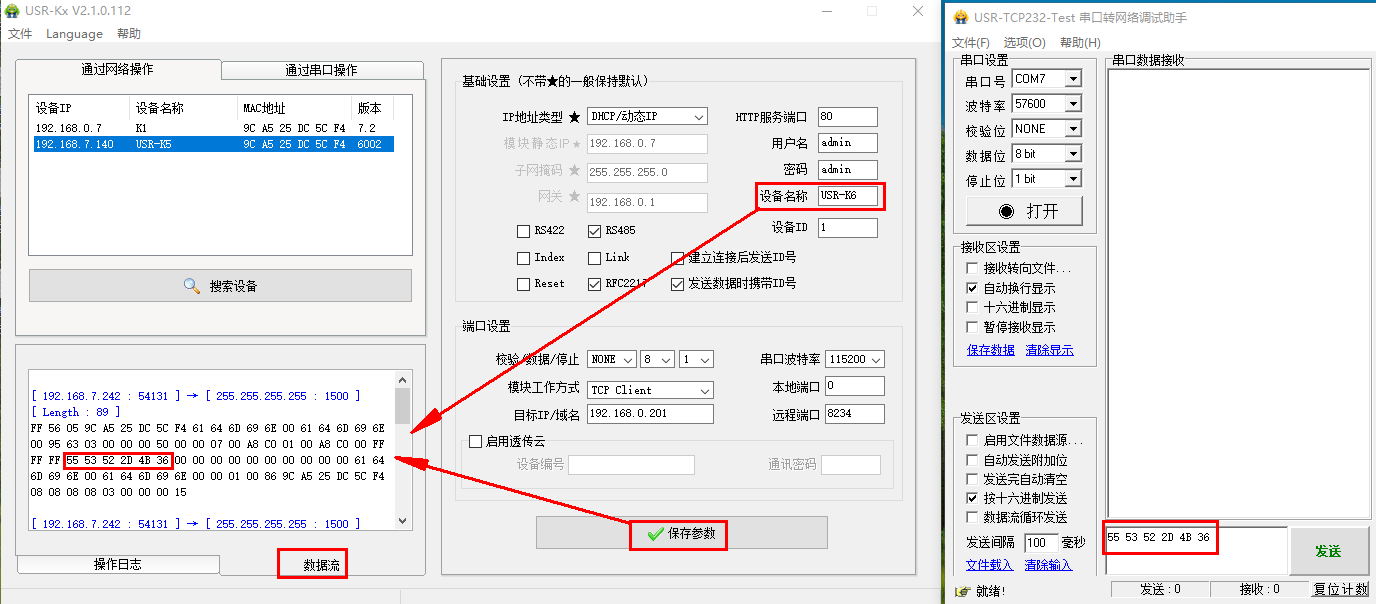

五、从数据流中找到名称USR-K6的内容

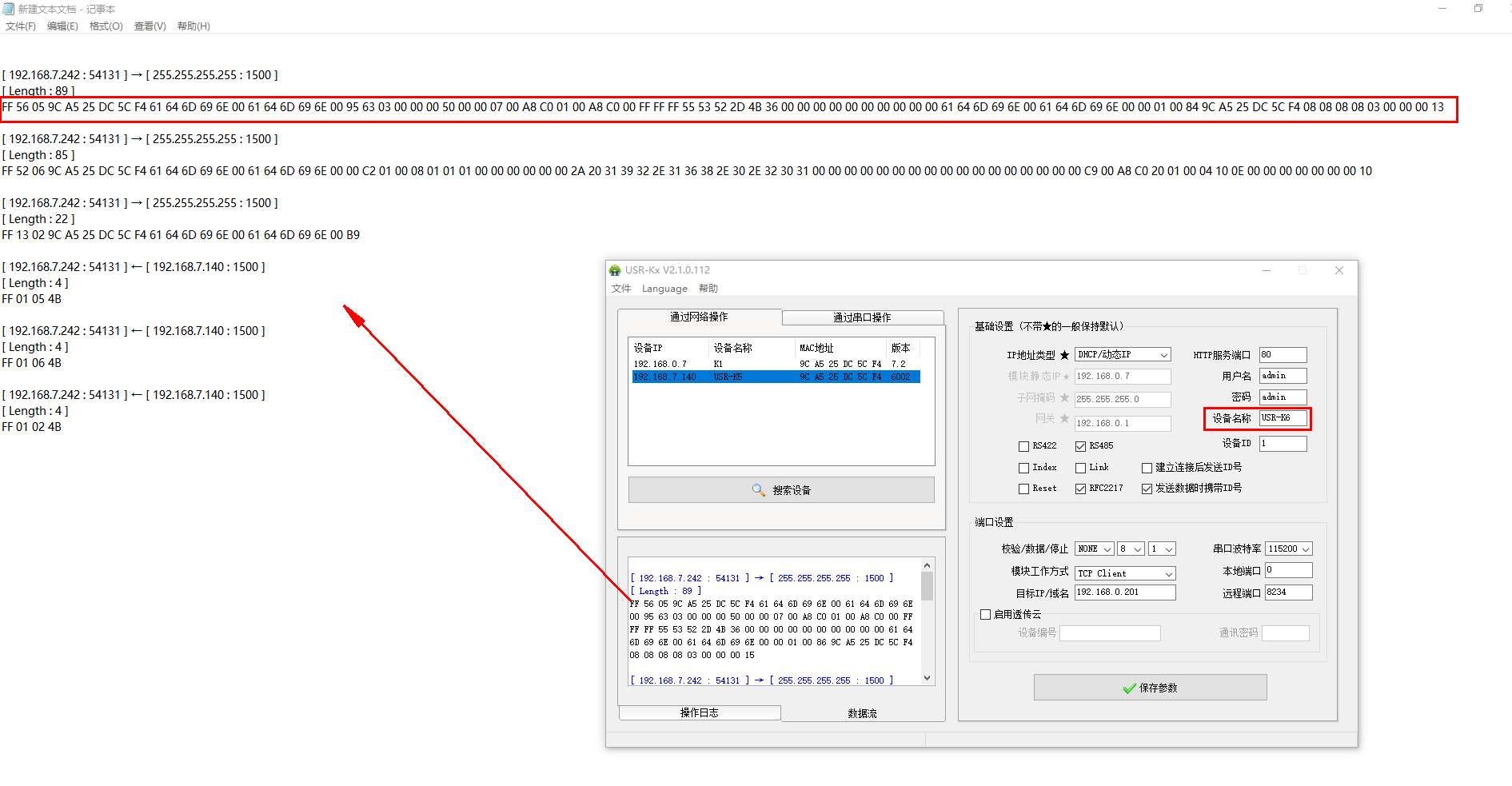

六、将数据流全部复制出来



[ 192.168.7.242 : 54131 ] → [ 255.255.255.255 : 1500 ]

[ Length : 89 ]

FF 56 05 9C A5 25 DC 5C F4 61 64 6D 69 6E 00 61 64 6D 69 6E 00 95 63 03 00 00 00 50 00 00 07 00 A8 C0 01 00 A8 C0 00 FF FF FF 55 53 52 2D 4B 36 00 00 00 00 00 00 00 00 00 00 61 64 6D 69 6E 00 61 64 6D 69 6E 00 00 01 00 84 9C A5 25 DC 5C F4 08 08 08 08 03 00 00 00 13



[ 192.168.7.242 : 54131 ] → [ 255.255.255.255 : 1500 ]

[ Length : 85 ]

FF 52 06 9C A5 25 DC 5C F4 61 64 6D 69 6E 00 61 64 6D 69 6E 00 00 C2 01 00 08 01 01 01 00 00 00 00 00 00 2A 20 31 39 32 2E 31 36 38 2E 30 2E 32 30 31 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C9 00 A8 C0 20 01 00 04 10 0E 00 00 00 00 00 00 00 10



[ 192.168.7.242 : 54131 ] → [ 255.255.255.255 : 1500 ]

[ Length : 22 ]

FF 13 02 9C A5 25 DC 5C F4 61 64 6D 69 6E 00 61 64 6D 69 6E 00 B9



[ 192.168.7.242 : 54131 ] ← [ 192.168.7.140 : 1500 ]

[ Length : 4 ]

FF 01 05 4B



[ 192.168.7.242 : 54131 ] ← [ 192.168.7.140 : 1500 ]

[ Length : 4 ]

FF 01 06 4B



[ 192.168.7.242 : 54131 ] ← [ 192.168.7.140 : 1500 ]

[ Length : 4 ]

FF 01 02 4B

七、网络协议修改名称测试

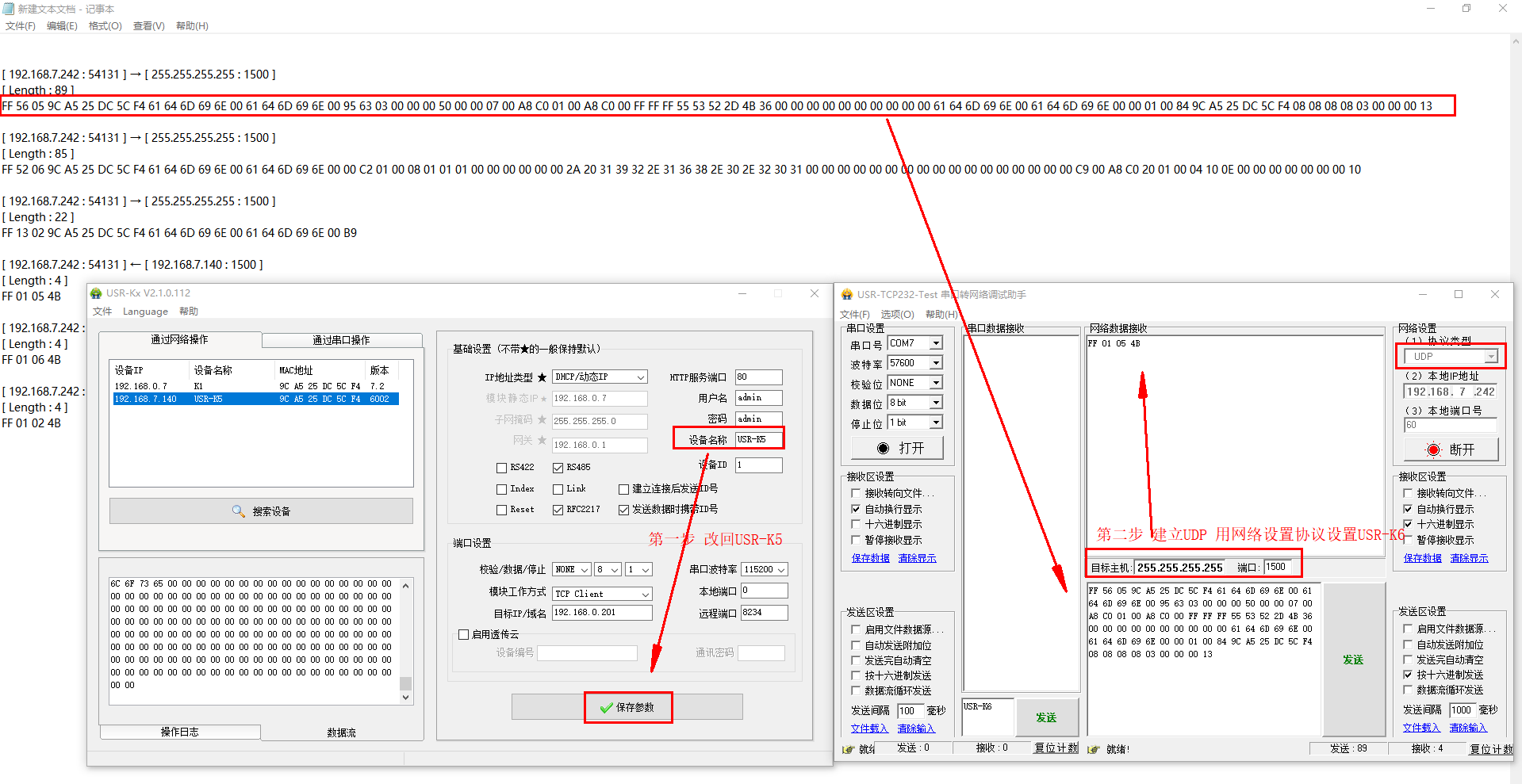

1、第一步改回名称USR-K5,保存参数

2、第二步,建立UDP连接,勾选十六进制显示和十六进制接收

3、发送复制的网络协议(包含修改USR-K6的协议

FF 56 05 9C A5 25 DC 5C F4 61 64 6D 69 6E 00 61 64 6D 69 6E 00 95 63 03 00 00 00 50 00 00 07 00 A8 C0 01 00 A8 C0 00 FF FF FF 55 53 52 2D 4B 36 00 00 00 00 00 00 00 00 00 00 61 64 6D 69 6E 00 61 64 6D 69 6E 00 00 01 00 84 9C A5 25 DC 5C F4 08 08 08 08 03 00 00 00 13

返回FF 01 05 4B

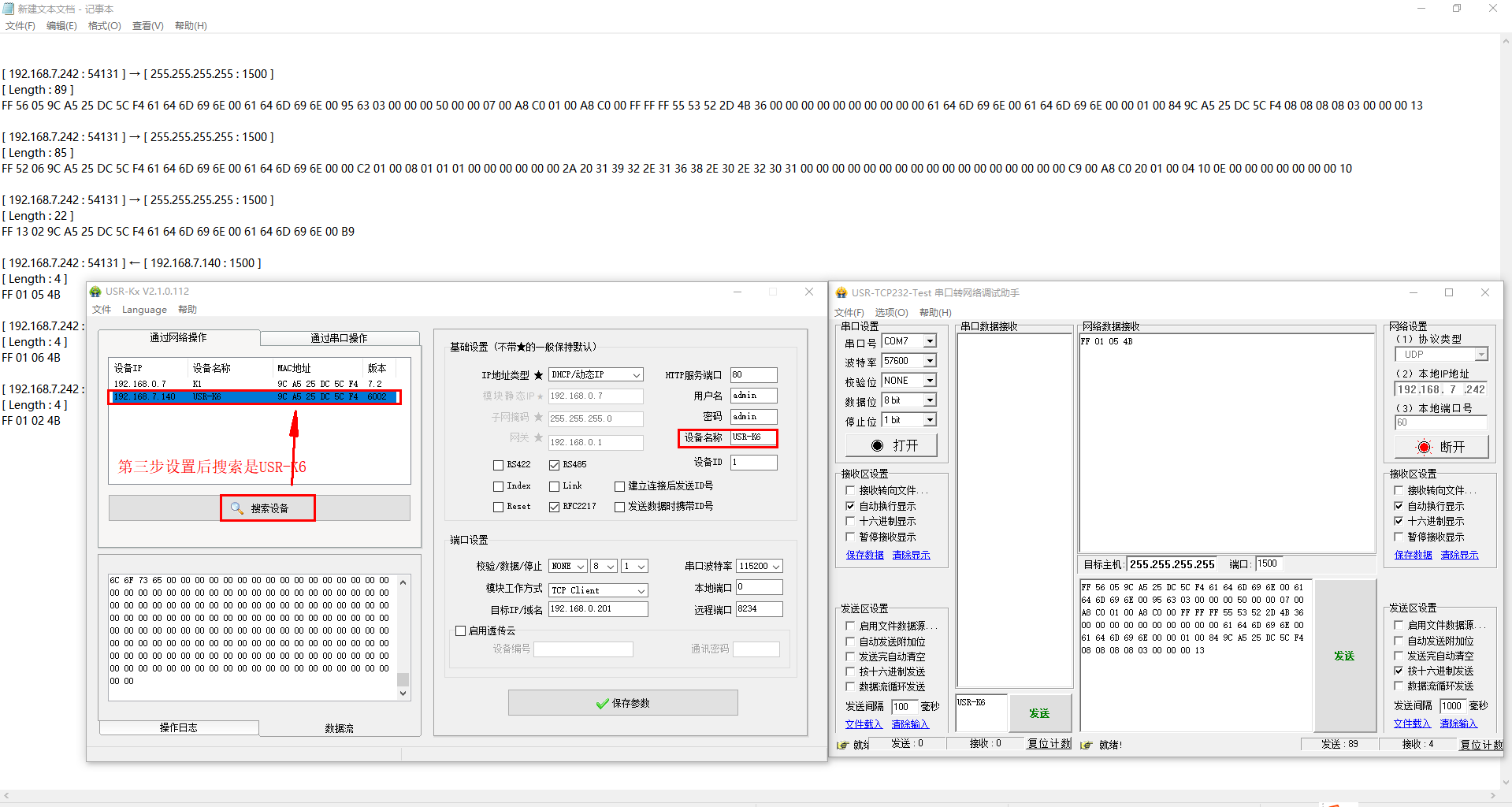

八、重新搜索,查看USR-K5名称是否改为USR-K6,断电上电查看搜索是否是USR-K6
