USR-G809VLAN划分使用步骤

一、所需资料：

G809说明书：https://www.usr.cn/Download/1101.html

G809规格书：https://www.usr.cn/Download/1102.html

G809产品使用手册：https://www.usr.cn/Download/1111.html

二、本次测试所需案例：

PC通过路由器上网：https://www.usr.cn/Faq/444.html

其他关于G809的测试案例可以在官网该设备的知识问答中进行查看：

https://www.usr.cn/Product/330.html

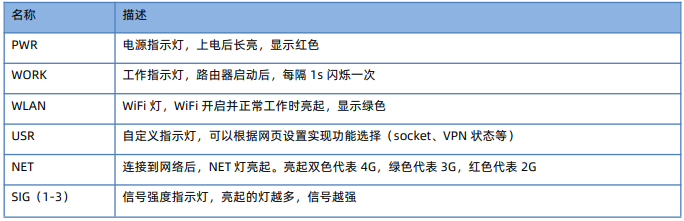

三、设备指示灯状态

四、设置步骤

功能介绍：G809 支持 4LAN 口划分多个 VLAN，支持划分 VLAN 互相通讯，如果使能 VLAN，LAN 口 IP 将自动改为 192.168.1.1，LAN2 改为 192.168.2.1 以此类推

注：本案例是在设备出厂状态下操作示例，仅供参考。

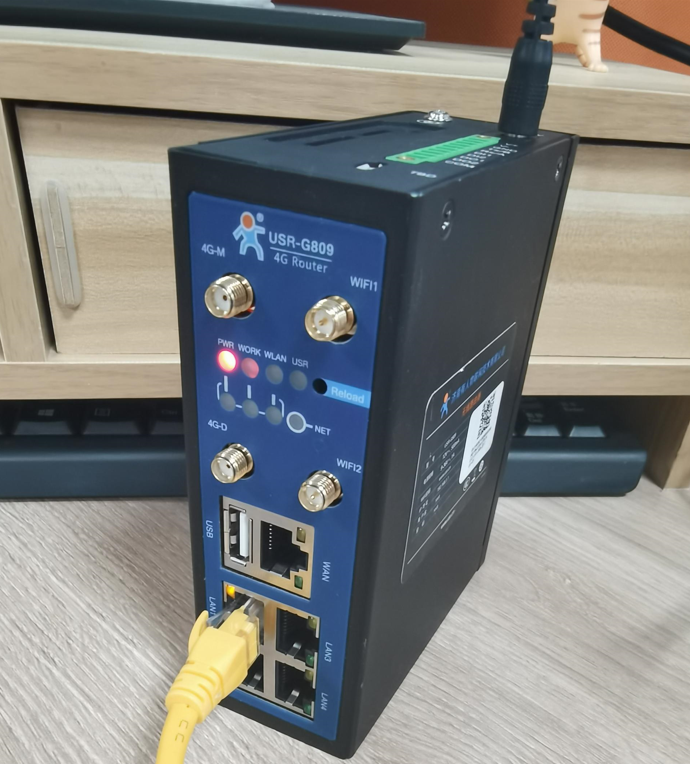

1、该功能也可以在设备不驻网情况下测试。LAN口网线直连电脑，给设备上电。可以看一下4个LAN口动态获取到的IP皆为192.168.1网段

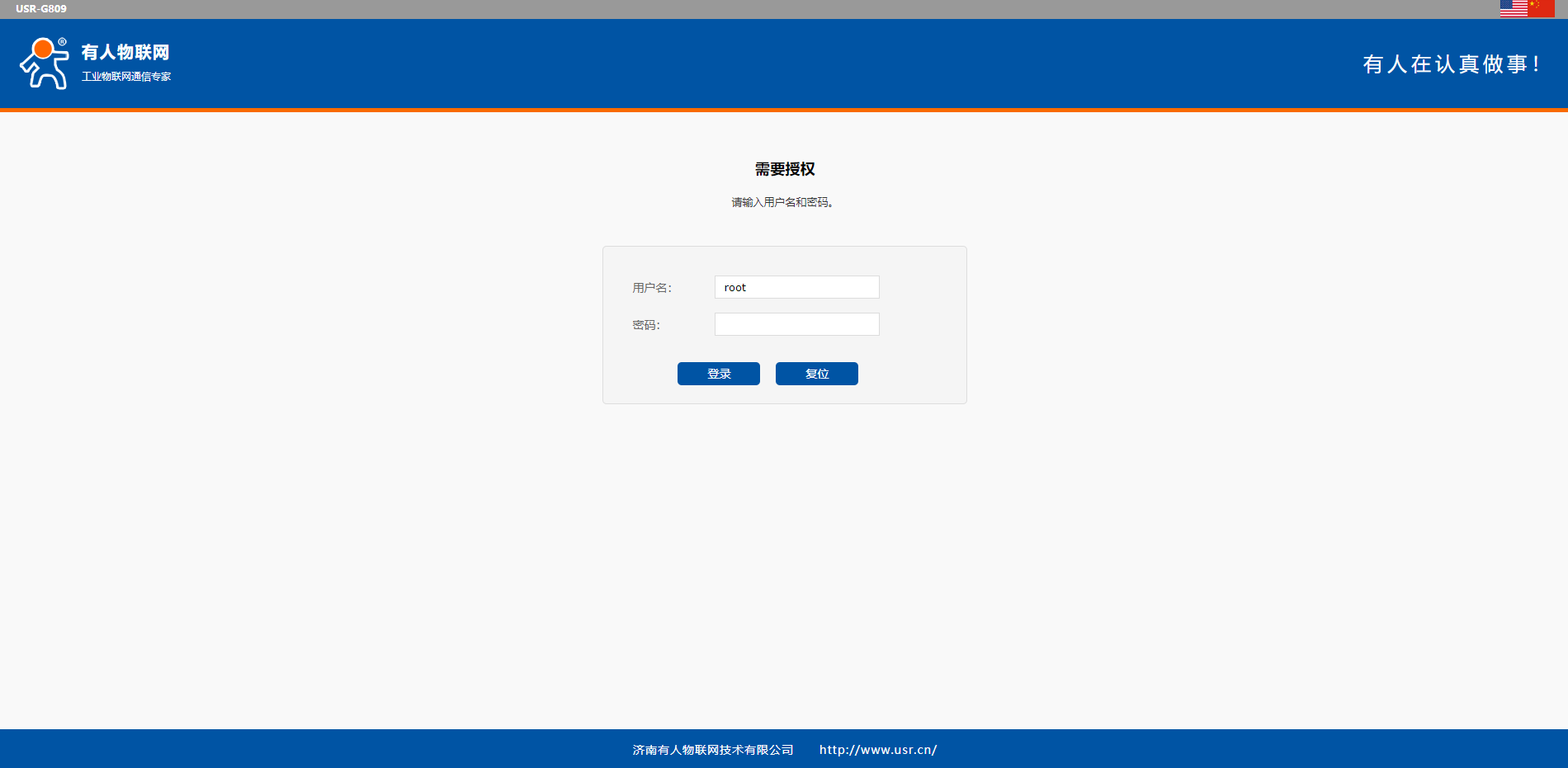

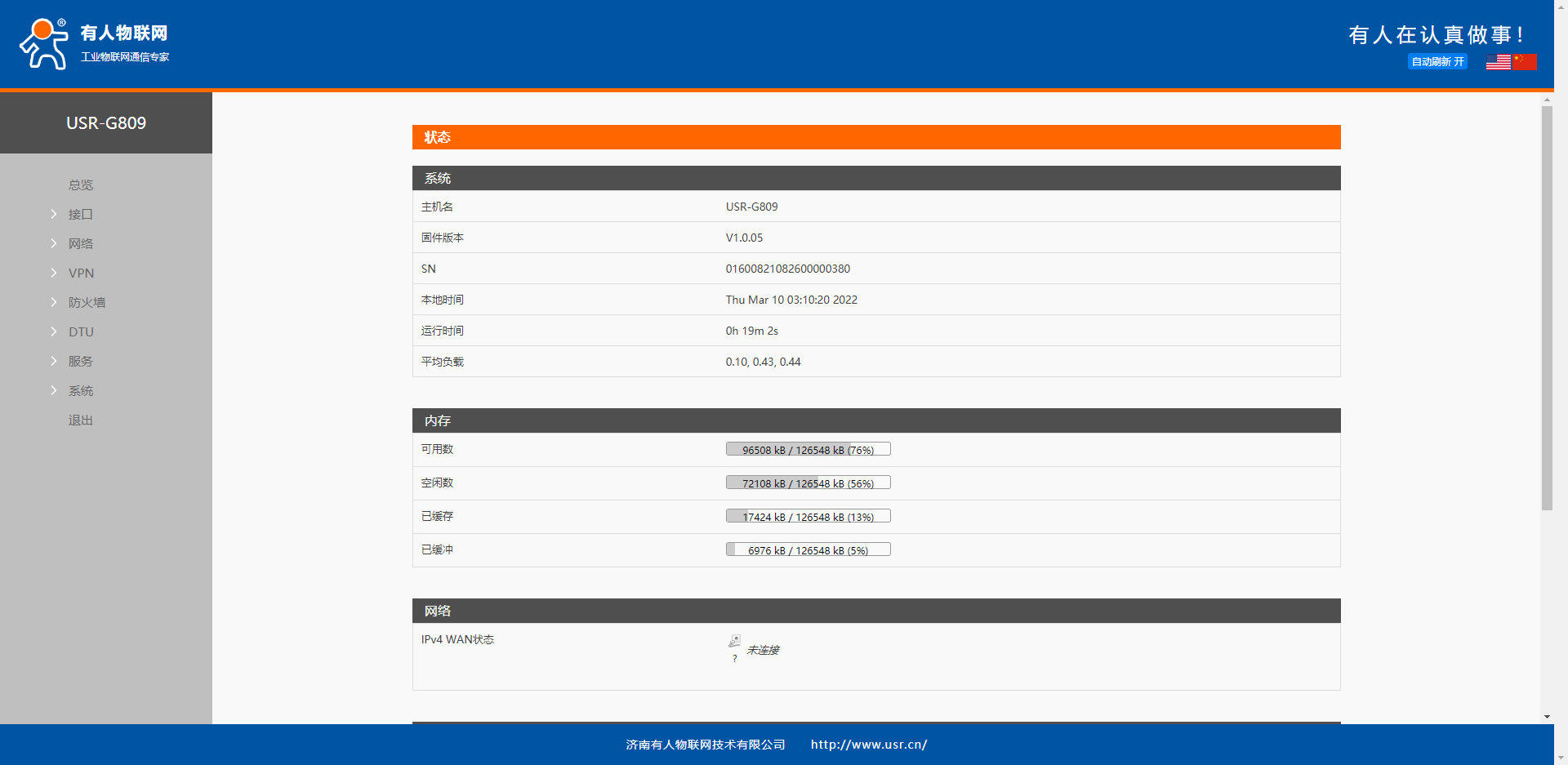

2、进入内置网页，步骤看一下第二部分中的PC通过路由器上网案例

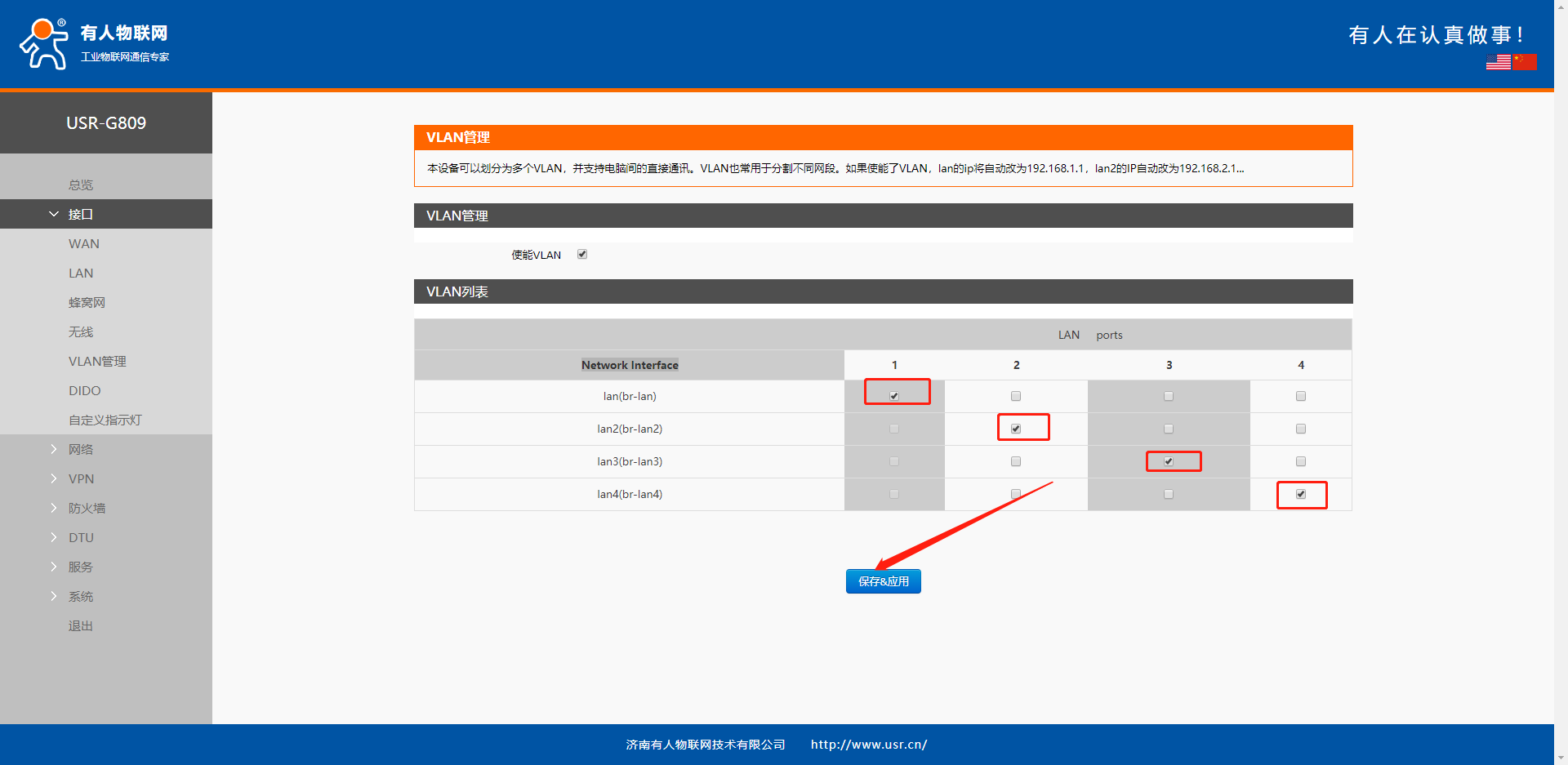

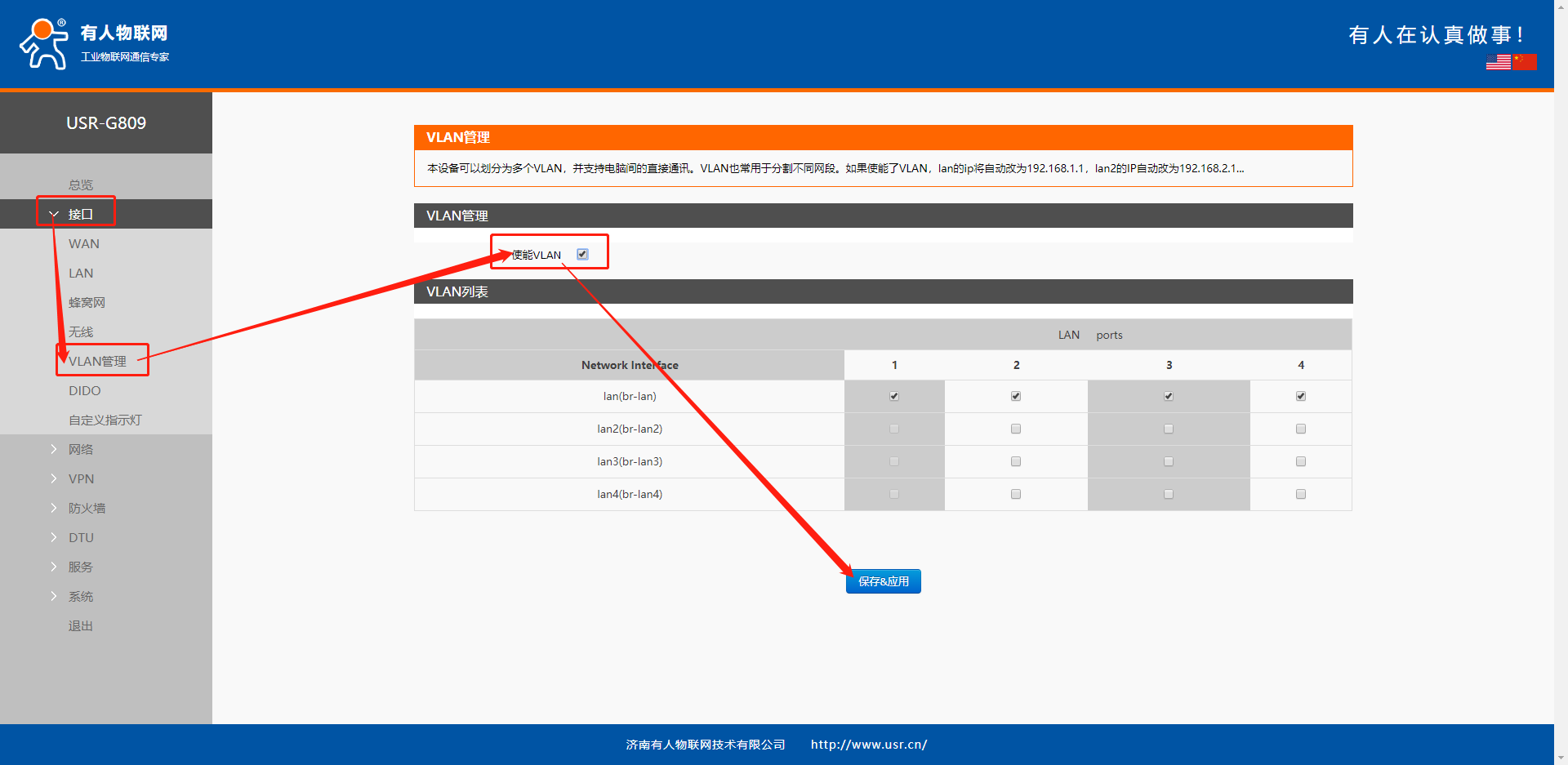

3、进入接口-VLAN管理界面，使能VLAN，勾选上则为开启此功能，保存并应用开启

4、VLAN列表中1不允许修改，即为LAN口的IP地址；2-4可自行修改，此处把LAN1-4设置成不同的4个网段，所以1、2、3、4选择不同的网络接口。假设想要把LAN1和2设置成同IP网段，那么1、2选择为同一个网络接口即可。设置完成后保存并应用

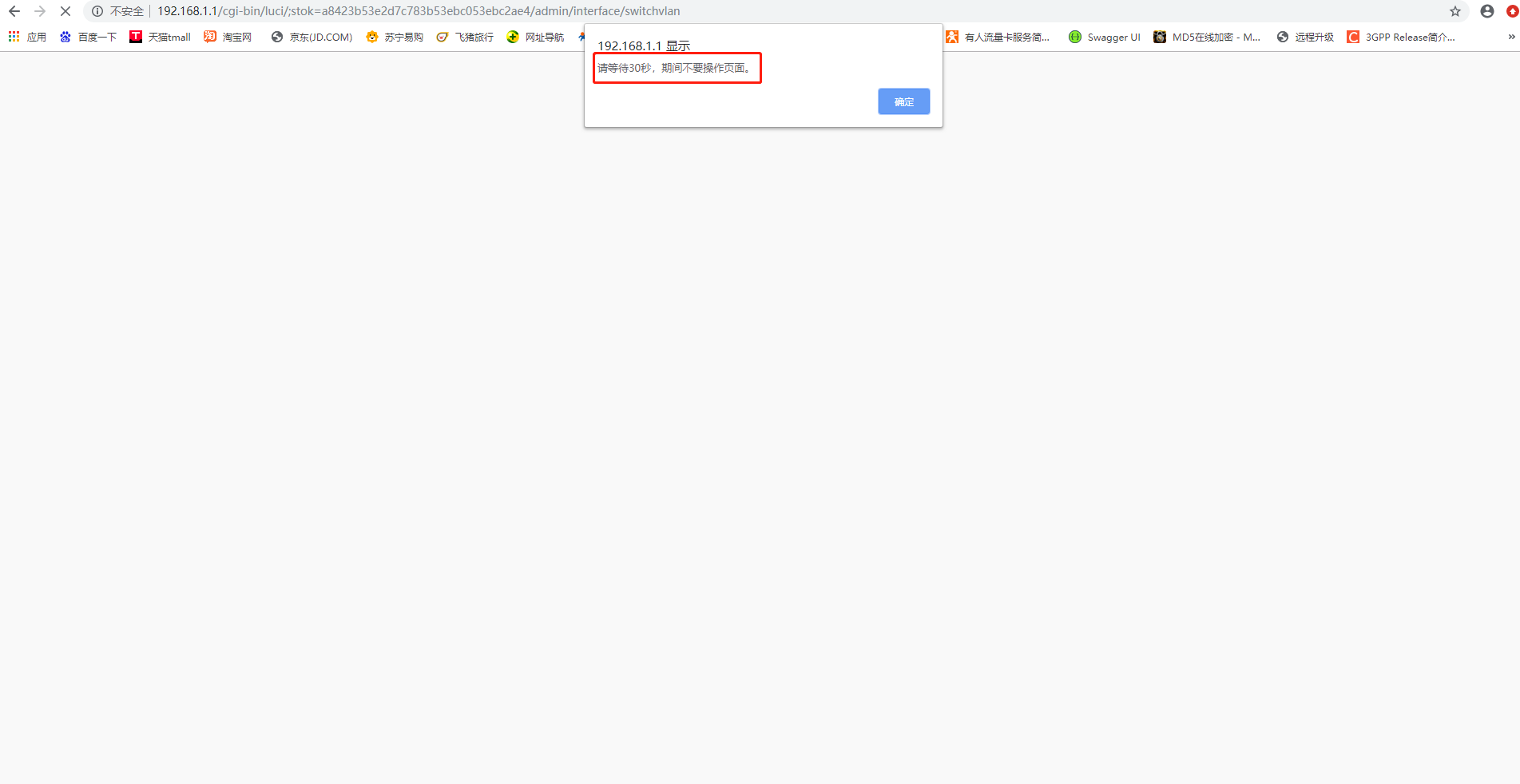

5、路由器生效过程中会提示等待30s，在此期间一定不要对该网页进行操作

6、设置VLAN后默认LAN1IP为192.168.1.1，LAN2接口改为192.168.2.1，以此类推，如果想要修改各LAN口对应的VLAN网段，需要再次进入内置网页。（按照连接的LAN口对应IP进入）

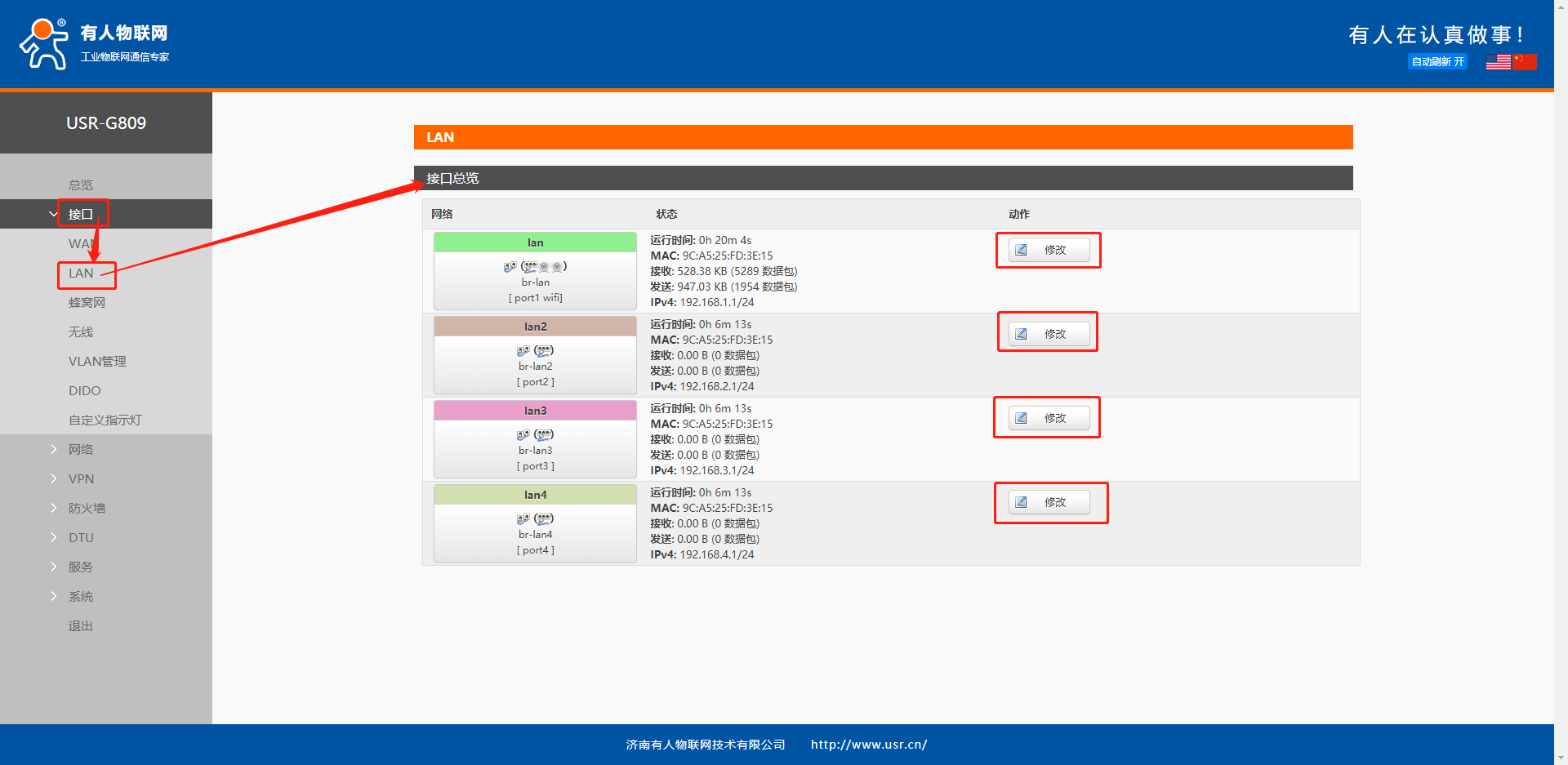

7、进入接口-LAN界面可设置对应的VLAN网段

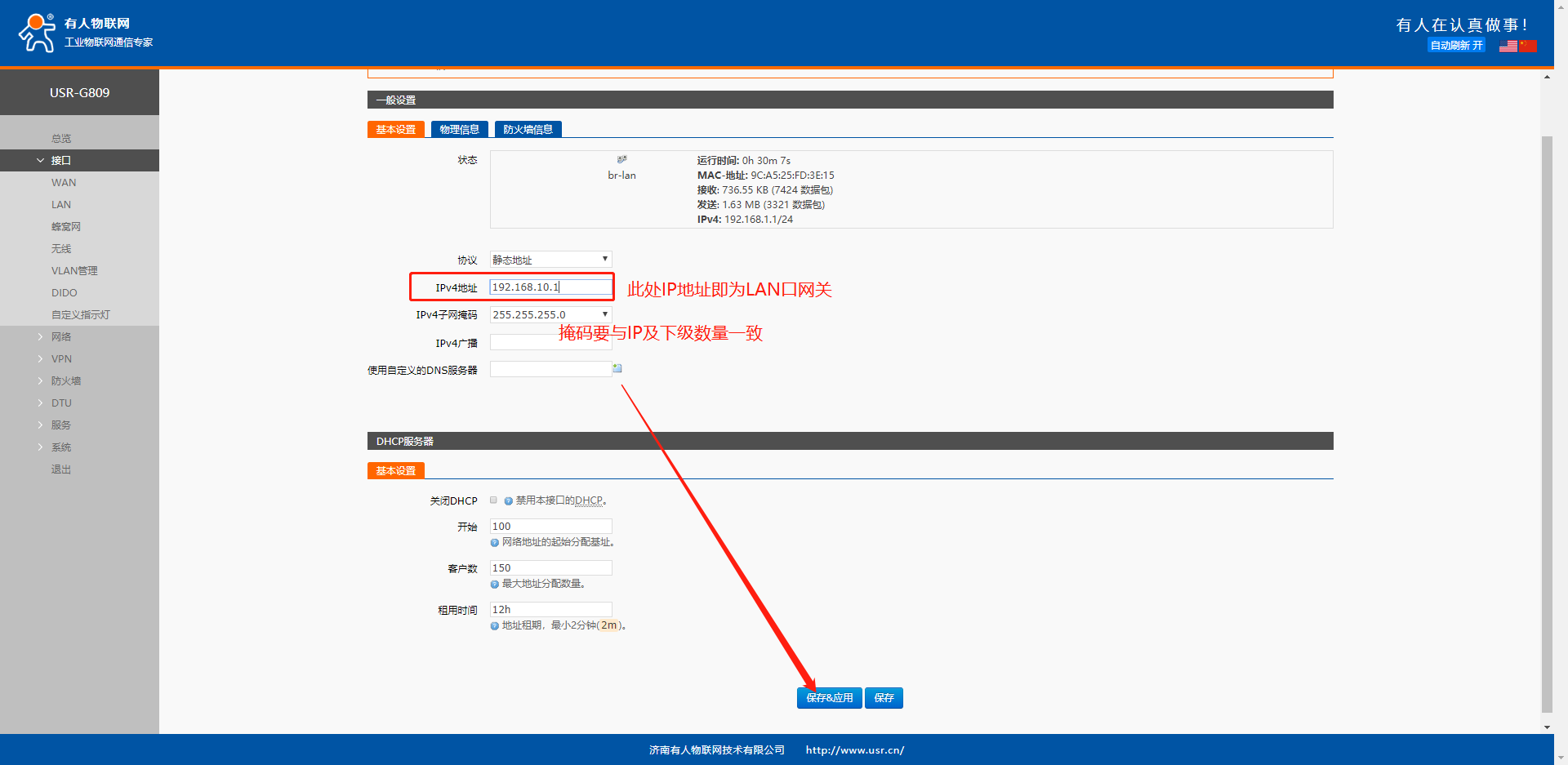

8、点击对应接口后方的修改，即可修改该接口的网段。要注意，若设备WAN口（包括WAN_4G和WAN_WIRED）已有IP，则LAN口（包括LAN1-4）IP不能与WAN口一致。参数全部修改完成后点击下方保存并应用。此处以LAN接口为例进行设置，其余几个LAN口设置方式一致

9、这里测试将LAN口设置为192.168.10.1，LAN2设置为10.10.100.254，LAN3设置为111.111.111.111，LAN4设置为172.16.14.1

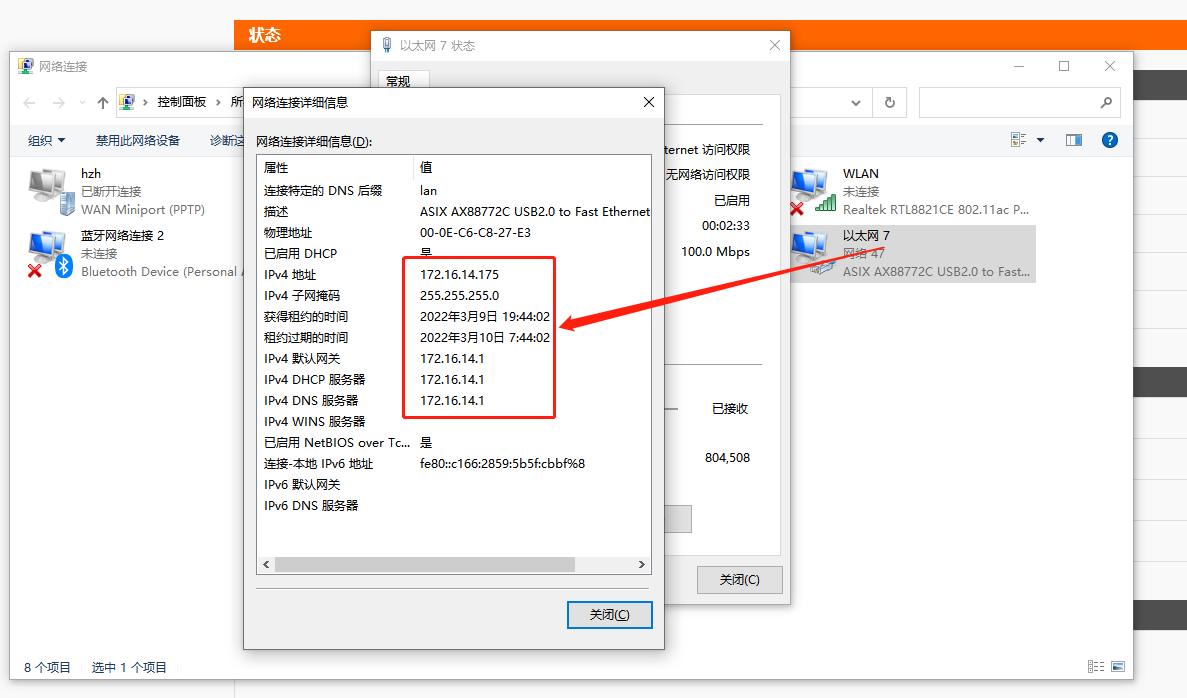

10、修改参数后，网线通过LAN连接电脑，可以看到电脑获取到的IP为192.168.10网段；网线通过LAN2连接电脑，可以看到电脑获取到的IP为10.10.100网段；LAN3、LAN4连接电脑获取到的IP也与设置的网关一致

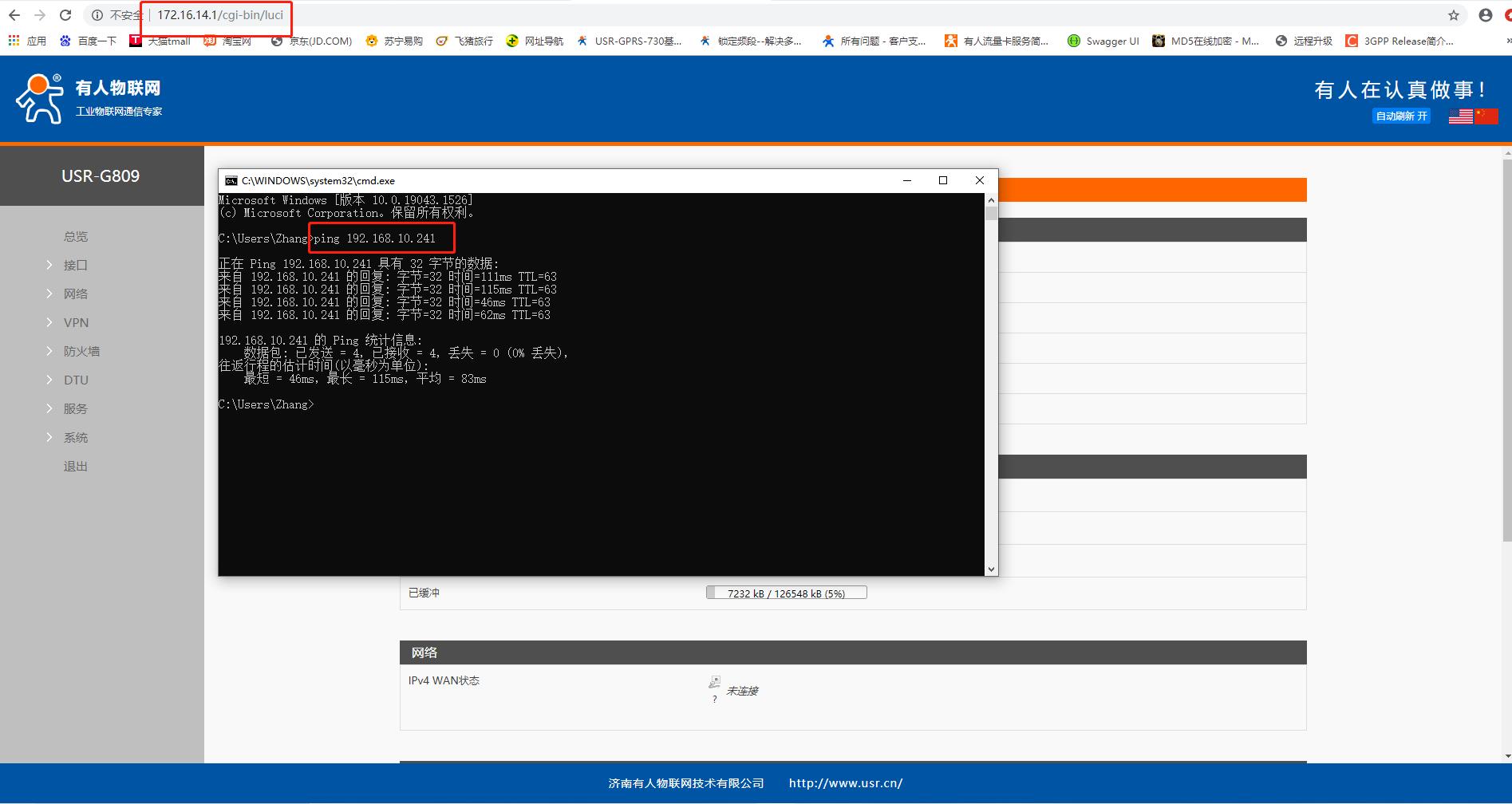

11、要注意wifi划分在LAN，所以当STA连接G809wifi时获取到的IP与br-lan（即LAN接口）在同一网段，接入G809的下级之间虽IP网段不一致，但是路由是通的，可以相互访问
