WH-LTE-7S1 连接远程服务器实现远程通信
2022-04-03


WH-LTE-7S1连接远程服务器

视频教程

CAT1系列产品连接有人云设置方法 https://www.bilibili.com/video/BV1q3411b7Qi?spm_id_from=333.999.0.0

CAT1系列设置软件使用方法 https://www.bilibili.com/video/BV1AZ4y197fy?spm_id_from=333.999.0.0
DR154使用手机设置有人云测试 https://www.bilibili.com/video/BV1cF41187RS?spm_id_from=333.999.0.0
CAT1系列心跳包注册包机制说明 https://www.bilibili.com/video/BV18u41127DJ/
CAT-1系列DTU连接MQTT服务器 https://www.bilibili.com/video/BV17i4y1Z7kA?spm_id_from=333.999.0.0
7S1套接字分发协议使用说明 https://www.bilibili.com/video/BV1iq4y1w7yh/
7S1-GNGNSS定位说明 https://www.bilibili.com/video/BV1xS4y1G717/
CAT-1系列DTU通过设置软件调试HTTPD功能 https://www.bilibili.com/video/BV1bR4y1s7EF?spm_id_from=333.999.0.0

CAT-1系列连接远程服务器操作步骤 https://www.bilibili.com/video/BV1vS4y1D7QD?spm_id_from=333.999.0.0

一、说明

1)基础资料

7s1说明书:https://www.usr.cn/Down/WH-LTE-7S1WH-LTE-7S1-GN_V1.0.7.pdf

设置软件:https://www.usr.cn/Download/939.html

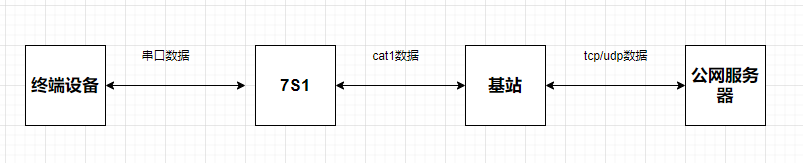

2)数据流向

用户的串口设备可以通过本模块发送数据到远程服务器,模块也可以接收来自服务器的数据,并将信息转发至串口设备。



二、测试步骤

1、硬件连接:装上sim卡,接上天线,cat1模块7S1UART1通过串口转232接到pC上,用我司原装适配器供电。



  2、参数设置

  (1)打开设置软件,选择对应的串口号、波特率、校验位、数据位、停止位

默认串口参数:115200 N 8 1

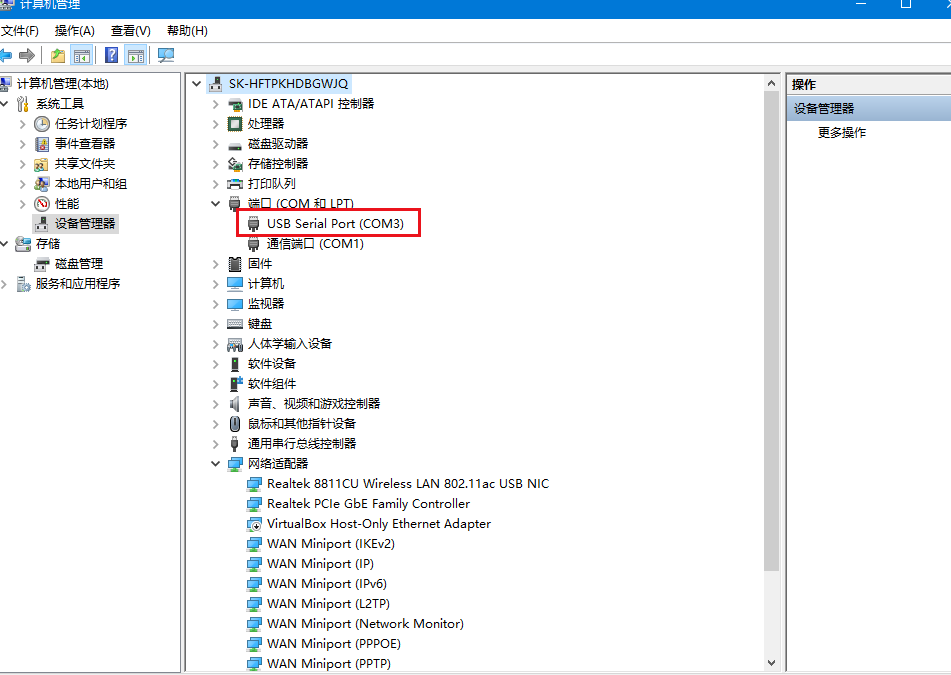

 注:串口号可以在电脑的“设备管理器-端口”查看

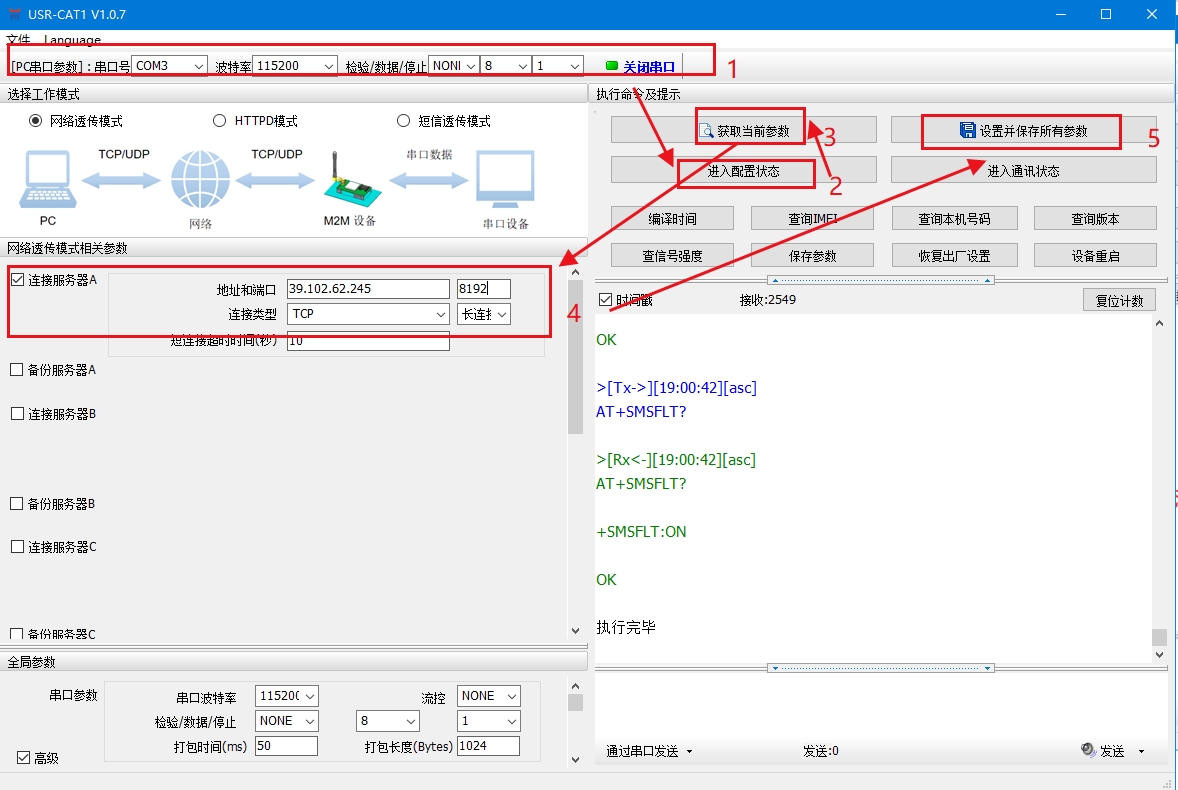

(2)打开串口——进入配置状态——设置相关参数——设置并保存所有参数

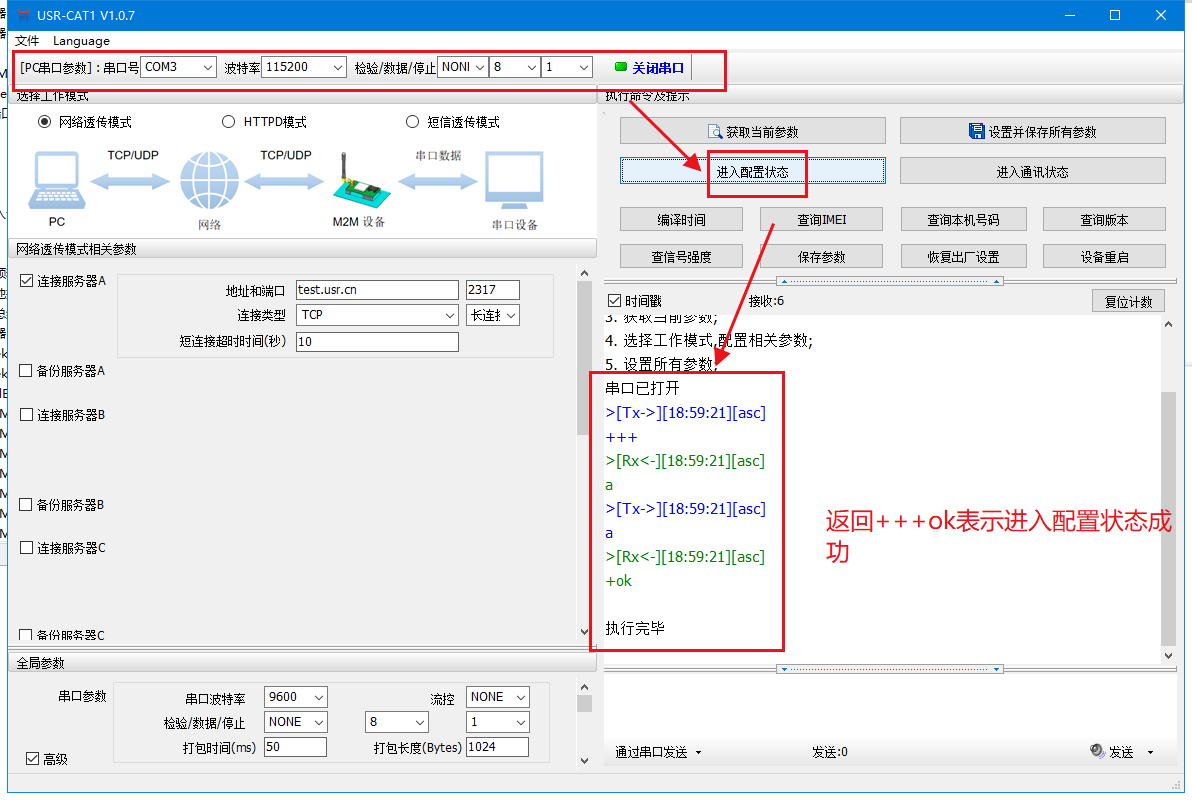

  注:点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的

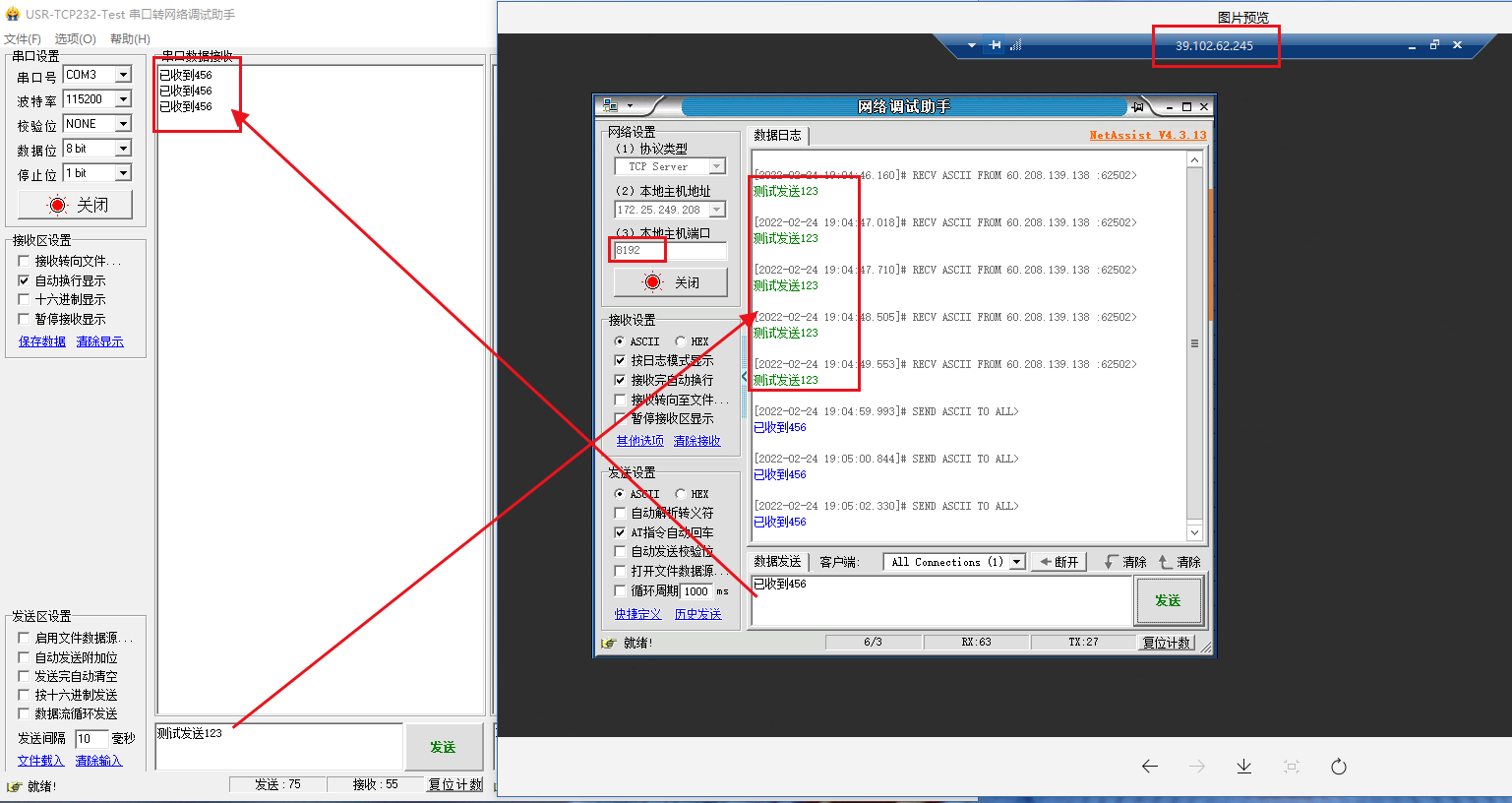

(3)数据传输测试
