售前选型—工业级路由器选型区别及适用场景
2022-07-27


工业级路由器区别及适用场景

一、相关资料

1、资料下载地址

工业级路由器系列产品分为以下几个系列

5G工业路由器:https://www.usr.cn/Product/cat-256.html

4G工业路由器 串口/GPS/网关:https://www.usr.cn/Product/cat-69.html

多网口4G工业路由器:https://www.usr.cn/Product/cat-255.html

2、购买地址:

官方商城:http://shop.usr.cn/

天猫商城:https://youren.tmall.com/

京东商城:https://youren.jd.com/

淘宝店铺:https://usrcn.taobao.com/

3、技术支持联系地址:IM.usr.cn



二、工业级路由器区别

1、硬件区别:

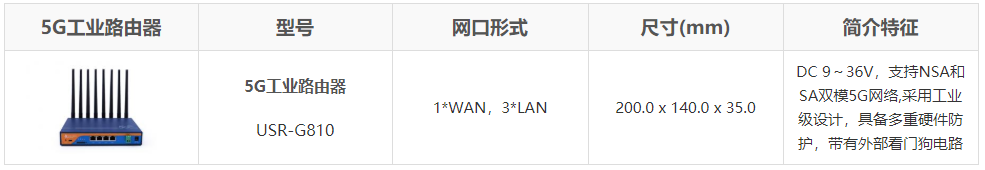

15G工业路由器

<1>5G路由器与我司其余路由器最大的区别就是支持NSASA双模5G网络,向下兼容4G/3G
<2>多天线设计,有效降低同频干扰,提高数据收发能力

<3>支持2.4GHz5.8GHz双频WiFi

<4>网口为千兆网口(4G路由器网口为十兆百兆自适应),所以G810的带宽比其余4G路由器要大的多

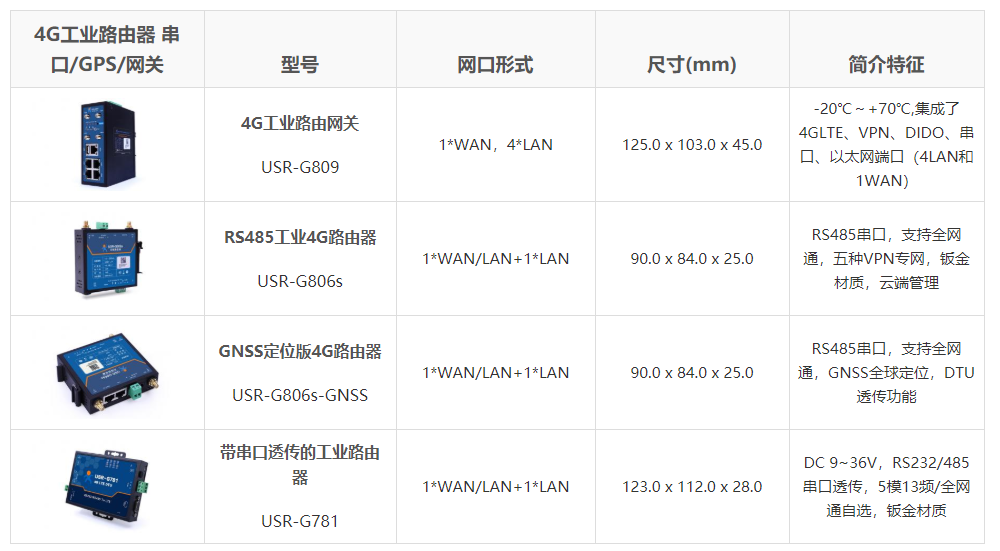

24G工业路由器

<1>G781G809支持232485串口、G806sG806-GNSS支持485串口,所以这三个设备也支持DTU或串口服务器功能,即串口转4G或串口转网口数据传输

<2>G809支持1*WAN4*LAN网口

<3>G809支持DIDO功能,可以实现根据触发条件控制下端设备

<4>G806s-GNSS支持GNSS全球定位功能

<5>G806sG806s-GNSS体积更小,方便导轨式安装

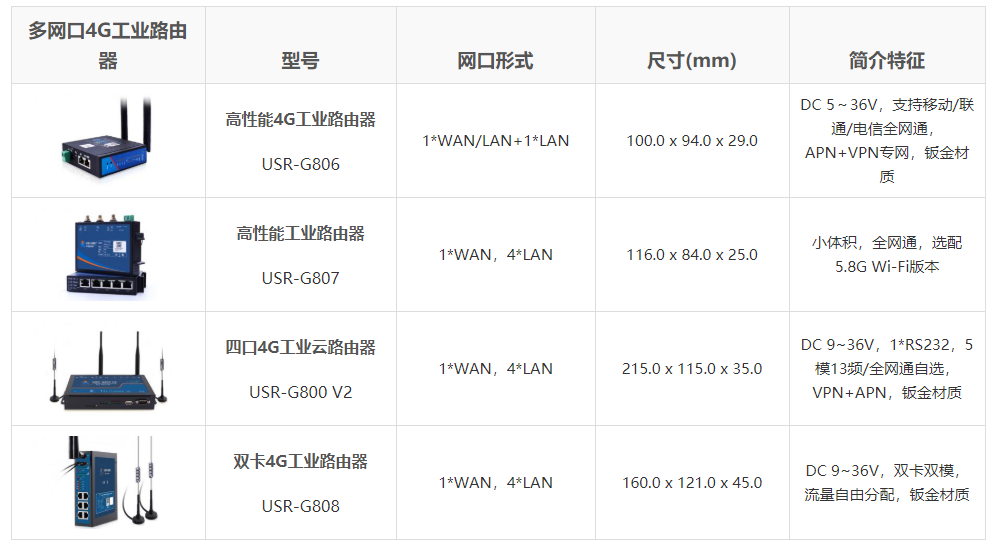

(3)多网口4G工业路由器

<1>G807G800V2以及G808都支持1*WAN4*LAN

<2>G807G800V2以及G808多天线设计,有效降低同频干扰
<3>G807可选配5.8Gwifi版本

<4>G800V2支持232串口,支持DTU或串口服务器功能,即串口转4G或串口转网口数据传输

<5>G807体积更小,方便导轨式安装

<6>G808双卡双模,支持双卡流量自由分配


2、软件区别

1)、5G工业路由器

G810软件上与4G工业路由器G806系列设备大部分功能一致,区别是可以配置5G相关参数

24G工业路由器

<1>G809支持4LAN口划分多个VLAN,支持划分VLAN互相通讯

<2>G809支持一个自定义指示灯,可以根据网页设置实现功能选择(socketVPN 状态等)

<3>G809支持DIDO功能,可以实现根据触发条件控制下端设备

<4>G809G806sG806s-GNSSG781都支持有人云监测功能,可以按照项目以及设备系列展示设备在线情况、型号分布、固件版本分布等

<5>G806s-GNSS支持实时定位,可以以有人modbus协议或者原始定位协议的形式上传至有人云组态、千寻定位或者私有化部署服务器

<6>G806sG806s-GNSSG781 WAN/LAN口默认为WAN口可切换为LAN口,G809WAN口不支持切换

<7>G806sG806s-GNSSG781目前支持串口DTU功能数据上有人云组态显示,G809不支持

<8>G806sG806s-GNSSG781针对串口DTU功能有相应的设置软件,G809只能通过网页设置

<9>G781目前不支持L2TP OVER IPSec的预共享密钥加密方式,G809G806sG806s-GNSS都支持

3)多网口4G工业路由器

<1>G806G800V2G808支持五种VPN类型(PPTPL2TPOpenVPNIPSecGRE)G807仅支持PPTPL2TPIPSEC三种VPN类型

<2>G806WAN/LAN口可切换为LAN口,G807G800V2G808WAN口不支持切换

<3>G808支持配置两个 4G(或一个WAN口和一个4G)的权重,按比例来分担两个网卡的流量



三、适用场景

1、给下级提供网络(以G806为例)

(1)设备支持插卡或通过WAN接上级路由获取网络。若插卡三个运营商常规手机卡或物联网卡都支持;若WAN口接上级则需注意WANIP网段要与下级LAN口网段不一致,不然会造成设备WAN/LAN冲突,导致设备不能使用

(2)设备本身获取到网络后就可以通过wifiLAN口给下级提供网络,下级支持DHCP动态获取,也支持静态IP接入(静态IP时要保证与LAN口网段一致,网关一样)

2、多个设备组网(以G806为例)

(1)多个G806之间可以借助VPN组网或APN专网卡的方式进行组网,若借助VPN,需要用户自行搭建VPN服务器,之后所有的路由器设备连接到同一个VPN服务器上,多个路由器之间VPN网段一致,就可以实现组网;若借助APN专网卡,在需要找运营商办理多张同网段的APN专网卡(有几个设备组网就需要几张专网卡),之后所有路由器插入APN专网卡,就可以通过获取到的4GIP来进行组网

(2)多个G806之间可以实现组网之后,就可以通过静态路由或端口转发实现806下级设备间的组网

3、数据透传(针对带串口的路由器,以G781为例)

(1)G781设备串口接串口终端设备,串口参数设置一致(波特率、数据位、停止位、校验位)

(2)G781设备网口接有线网络或插4G卡,即可与IP可达的上位机或服务器建立网络连接(G781支持网络协议:TCPUDPHTTPD

(3)若使用数据透传功能,设备串口收到的数据原封不动传至上位机输出,例如串口终端设备向G781发送数据“123”,通过G781传输至上位机输出的数据即为“123”;反之上位机下发的数据亦为透传传输

4modbus网关功能(针对G781G807,以G781为例)

1G781设备串口接串口终端设备,串口参数设置一致(波特率、数据位、停止位、校验位)

2G781设备网口接有线网络或插4G卡,即可与IP可达的上位机或服务器建立网络连接(G781支持网络协议:TCPUDPHTTPD

3)若使用Modbus网关功能,设备直接将串口收到的modbus rtu协议数据解析成modbus tcp协议数据传至上位机输出,例如串口终端设备向G781发送数据“010300000001840A”,通过G781传输至服务器输出的数据即为“000000000006010300000001”;反之上位机下发的数据亦会转成modbus rtu在串口输出

5GNSS定位(针对G806s-GNSS

1)设备需在相对空旷室外,且无建筑物干扰的场景中使用

2)定位数据可以以有人modbus协议形式上传至有人云,在有人要定位轨迹中显示;亦可以原始定位协议形式上报至千寻云有私有服务器进行显示



四、行业应用案例

1、自助终端传输解决方案

适用商场游戏机、小区快递柜、户外售卖机等各类自助终端场景。完整收集消费者数据,辅助商业战略规划与调整,远程升级管理,节省后期维护成本

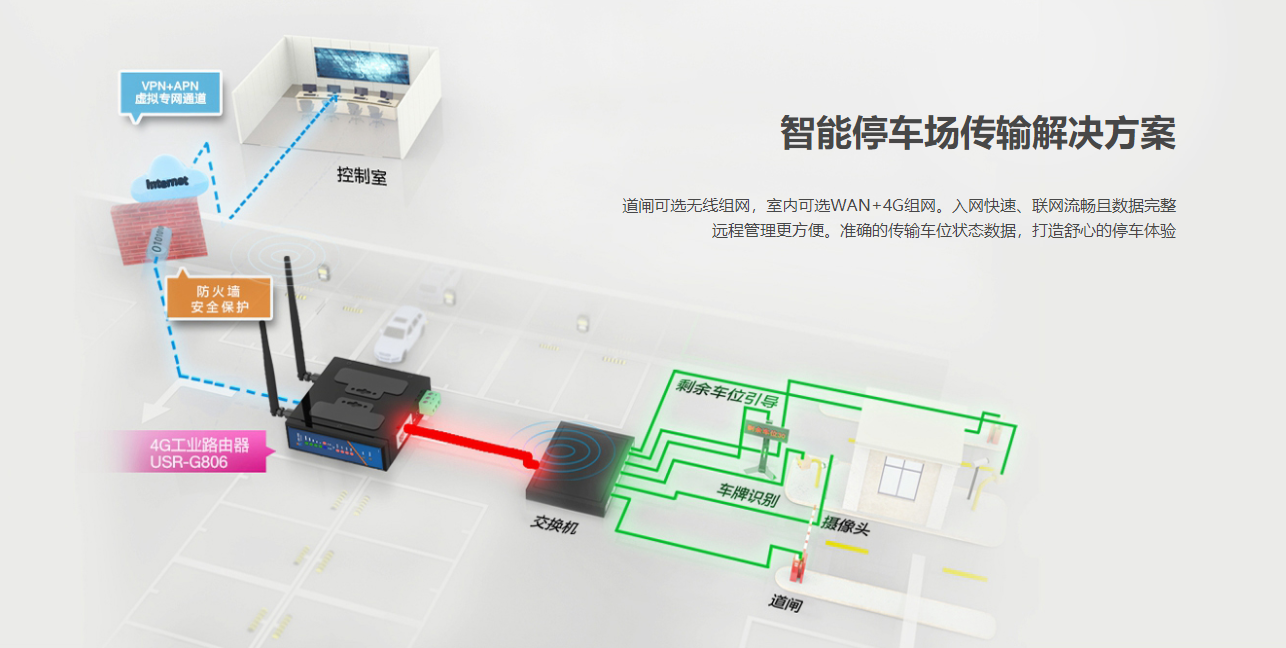

2、智能停车场传输解决方案

道闸可选无线组网,室内可选WAN+4G组网。入网快速、联网流畅且数据完整。远程管理更方便。准确的传输车位状态数据,打造舒心的停车体验



3、环境监测传输解决方案

扬尘环境下有效防干扰,正常联网无影响。及时有效地传输环境中需要监测的数据,组网自由选择,且远程实现值守现场
