USR-G817 中继模式(AP加STA)
2022-11-08


一、资料下载

USR-G817说明书:https://www.usr.cn/Download/1180.html

二、准备工作

1、USR-G817产品  数量1个
2、电源适配器    数量1个
3、wifi天线      数量2根
4、电脑         数量1台

5、AP     数量1台

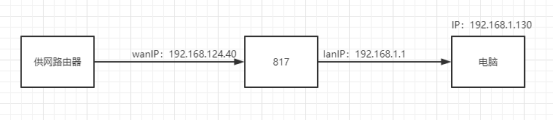

三、连接框图


四、设置步骤

本案例以2.4Gwifi为例。

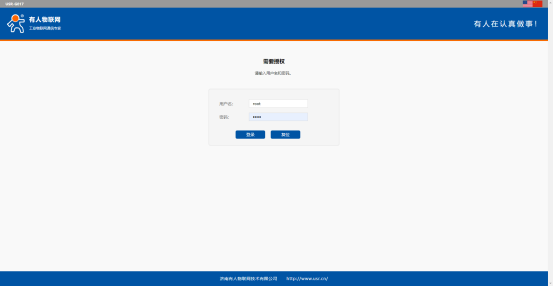

1、USR-G817默认启用AP功能,设备插上wifi天线,接入电源适配器,电脑连接817wifi,输入192.168.1.1打开内置网页,用户名密码都为root,点击登录。

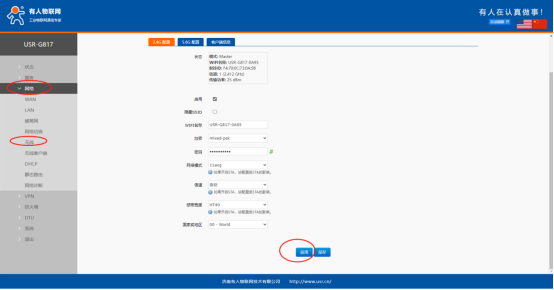

2、打开网络--无线,817的AP配置如图,可按照需求修改相关内容。修改完后点应用生效。

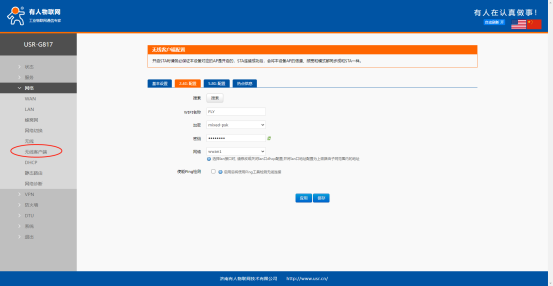

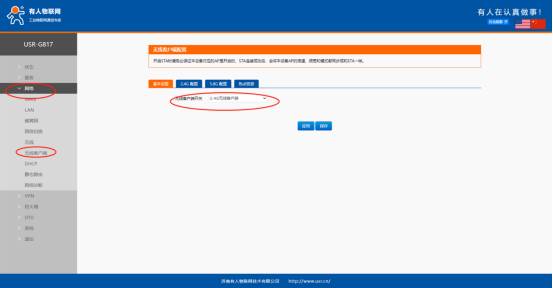

3、进入网络--无线客户端,启用无线客户端(STA),此功能默认关闭。可以点击搜索按钮,搜索当前 2.4G WIFI 热点。也可以直接填写wifi名称等,设置完成后点应用。

注意:wwan1是STA 模式,lan是桥接模式 。

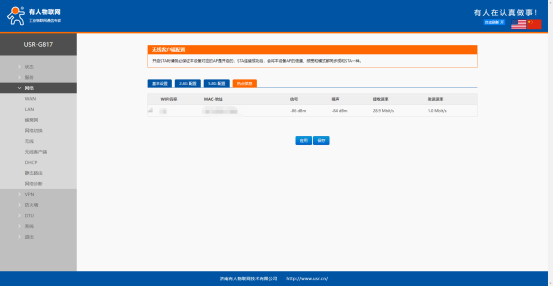

连上 AP 后,可从热点信息查看连接信息。

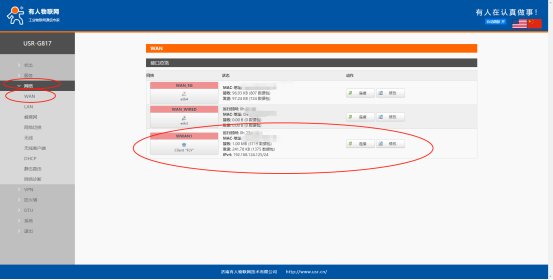

也可以从网络--WAN,查看连接信息。



这样就完成了AP+STA。

说明:

1、G817 具备 WIFI6 协议类型 WIFI 功能,支持 2.4G 和 5G 双频 WIFI,支持 SSID、密码、信道等修改配置;可同时开启双频 WIFI AP,也可设置关闭其中一个 AP;可同时支持 60+客户端同时连上上网不卡顿;支持 MU-MIMO 以及 OFDMA 技术,支持同时与8个客户端通信。

2、如果LAN 口设置了 VLAN 划分,STA 桥接到 br-lan 接口;如果开启 STA 后,需要设置 STA 的静态 IP 请进网络-WAN 进行设置;如果设置桥接到 LAN 口,则需要 br-lan 接口关闭 DHCP,并将 LAN 口地址设置需要连接的 AP 同网段内;2.4GSTA和 5.8G STA 仅可开启其中一个。

注意:sta不能与wan和lan同网段,否则会网段冲突。
