一、资料下载
WH-LTE-7S1-GN说明书：https://www.usr.cn/Download/1104.html
WH-LTE-7S1-GN设置软件：https://www.usr.cn/Download/939.html
二、设置步骤
1.有人云平台设置
(1)登录有人云（如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户）
有人云入口：https://account.usr.cn/mp_scada

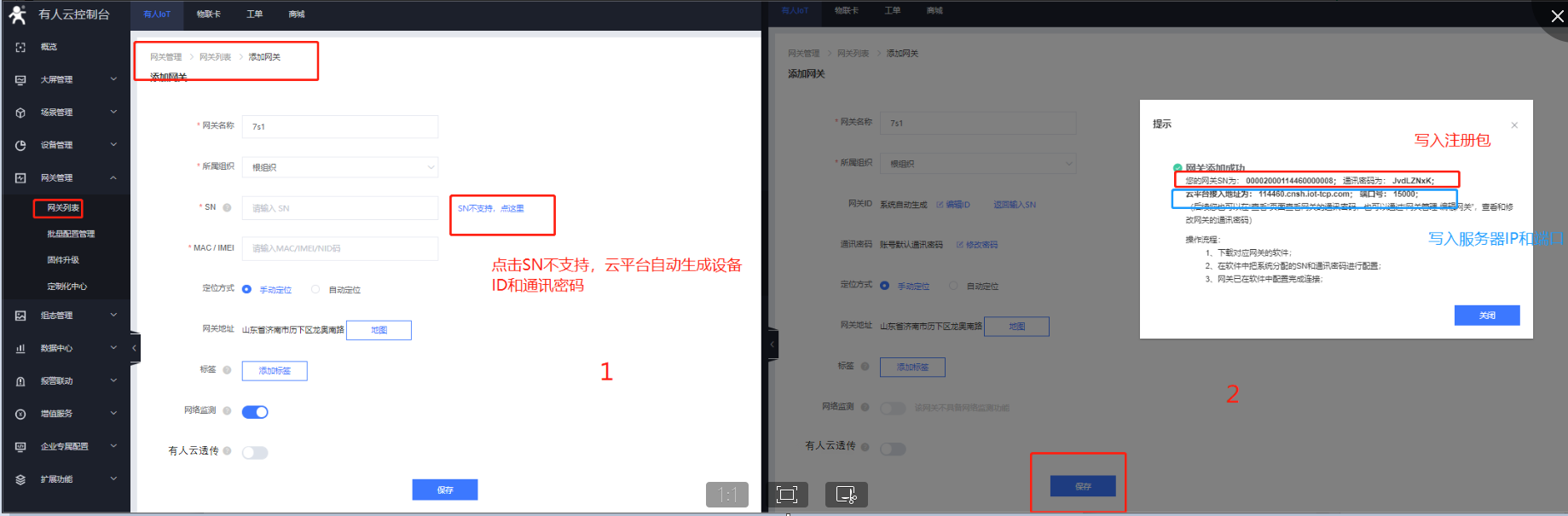

(2)云平台添加设备，在网关管理---网关列表--添加，SN和MAC/IMEI可以点击SN不支持，系统自动生成，不需要客户自己设置，通讯密码可以自定义8位密码

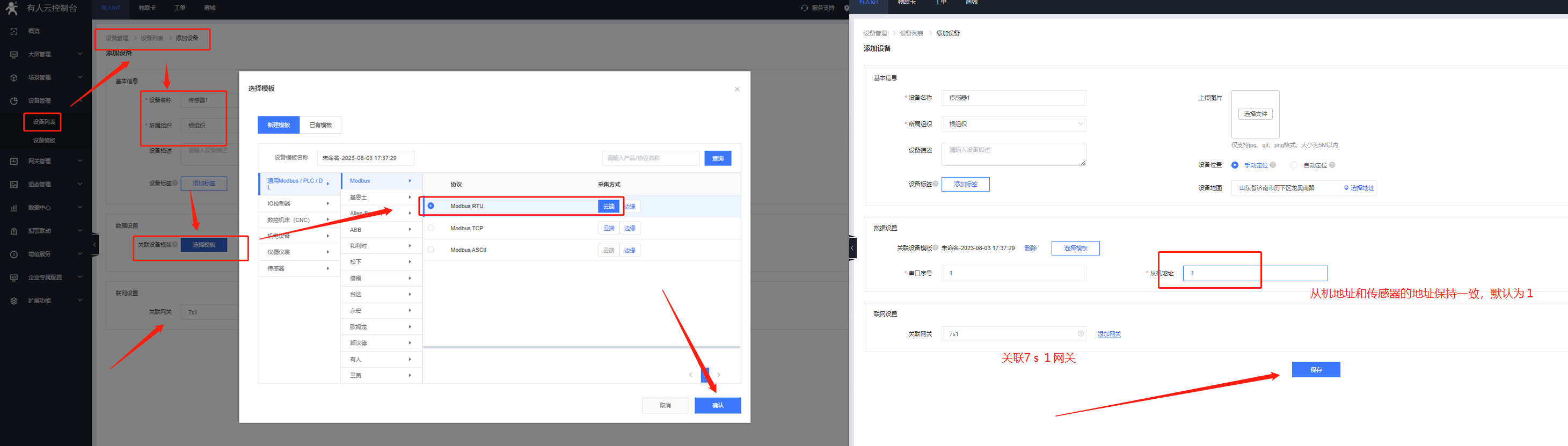

(3)添加从机设备，关联变量模板，7s1 支持modbus协议 云端轮询方式。协议选择 Modbus RTU
设置从机地址，默认为1，这个从机地址会在设备填写时用到和设备内的“Modbus 设备 ID”对应即可。
关联7s1网关。

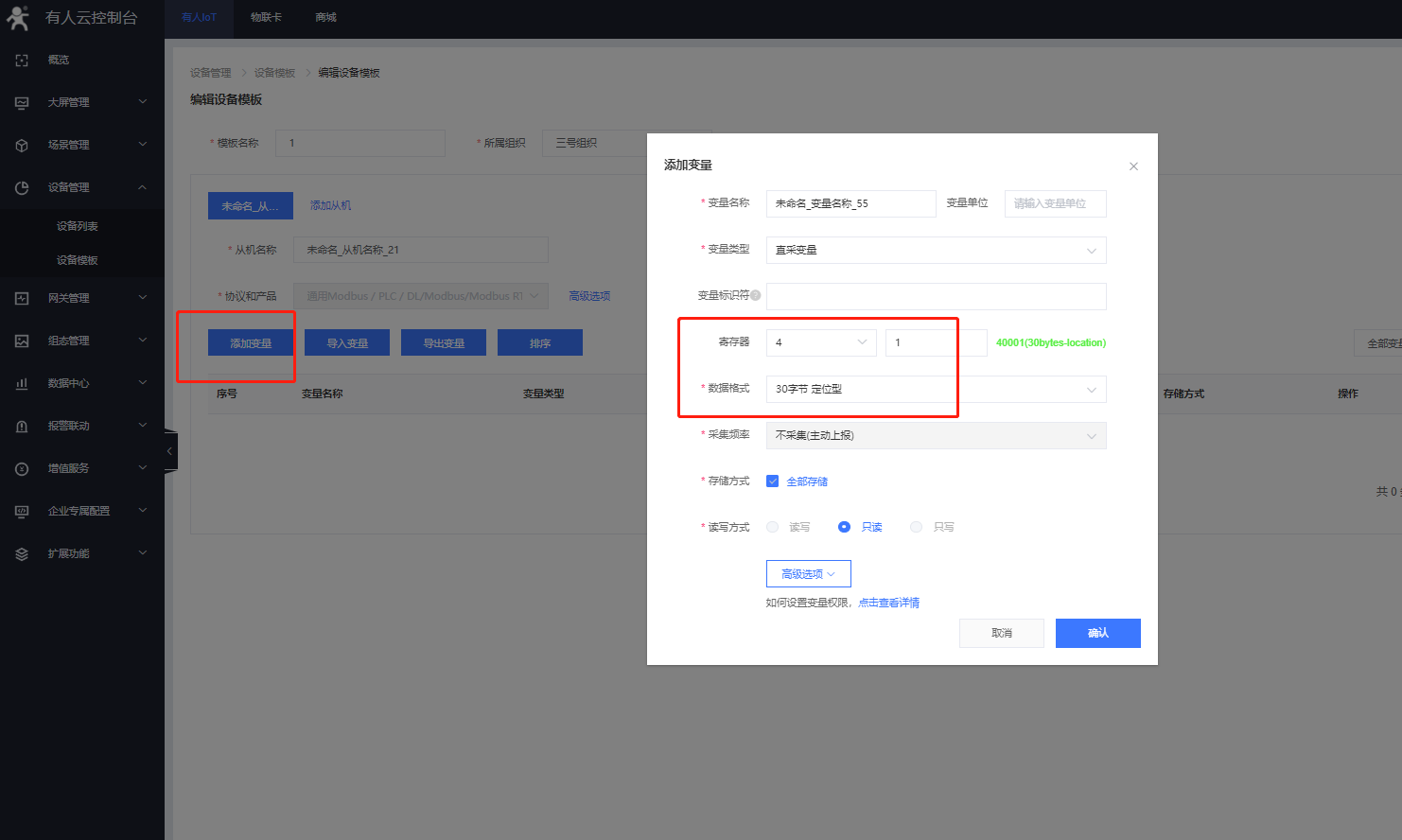

(4)点击添加变量，变量名称用户自定义；
”Modbus 设备地址“与此模板寄存器设置需要匹配，如模板寄存器地址填写 1，那么设备端“Modbus 设备地址”填写 0；
寄存器选择与填写备注：
与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1.如： 功能码 03H 或 06H，起始地址 0000H，则寄存器选则 4，地址填 1；
数据格式：30 字节定位型；
点击“确认”后，点击下方“立即生效”，GPS 定位类型模板建立完成。
三、7S1模块设置

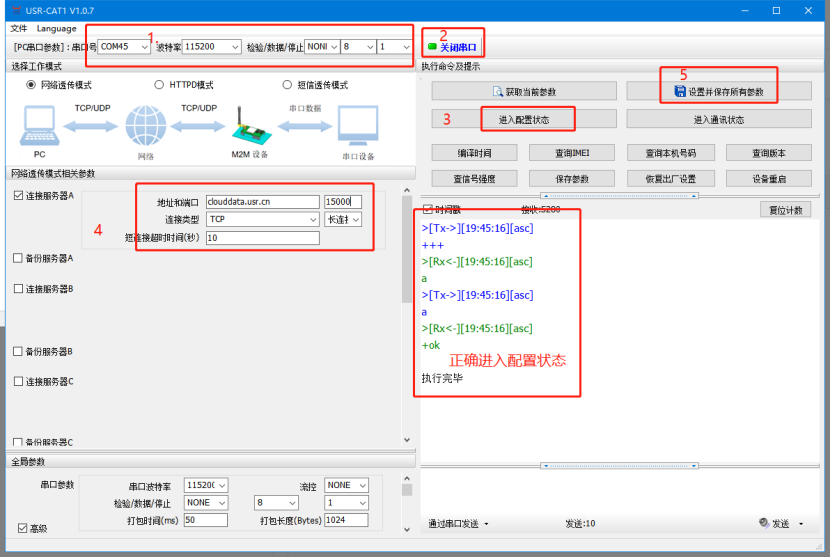

1>打开设置软件选择对应的串口号、波特率、校验位、数据位、停止位。默认串口参数： 115200 N 8 1
注：串口号可以在电脑的“设备管理器-端口”查看。
2>打开设置软件，配置7S1的参数，操作顺序如下所示

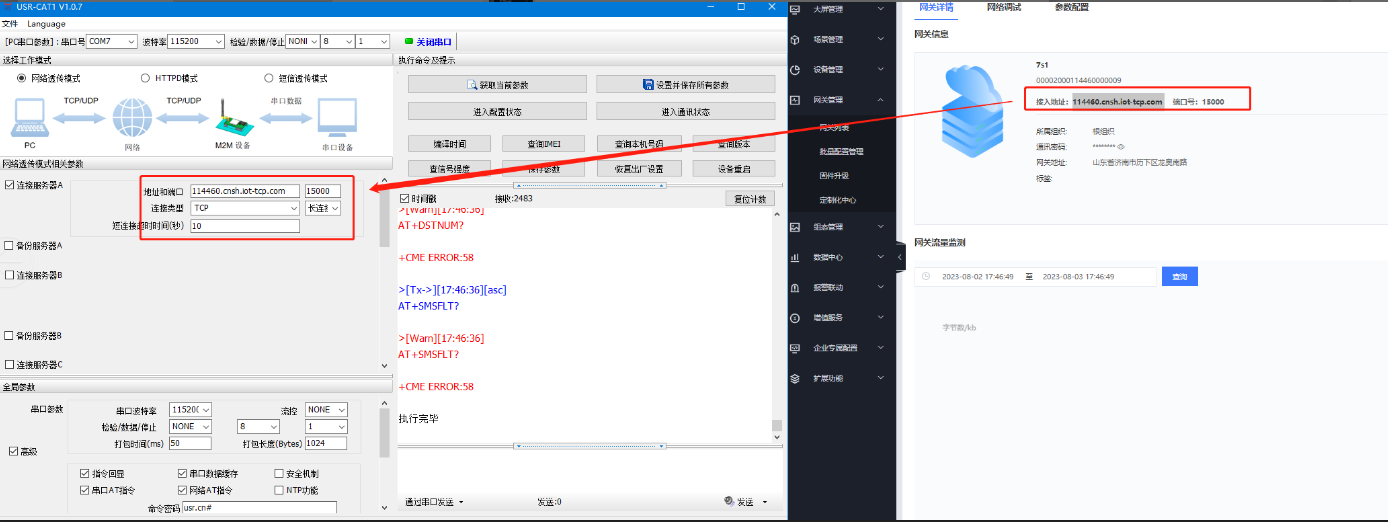

填写地址和端口为云平台接入地址， 15000并启用注册包（填写有人云生成的设备编号跟密码）
用AT指令设置GNSS 功能AT+GPS=1、
设置GPS 主动上报有人云功能AT+GNSSMOD=NET-UCLOUD
在所有参数配置完成后保存并设置所有参数”，即可看到模块重启。

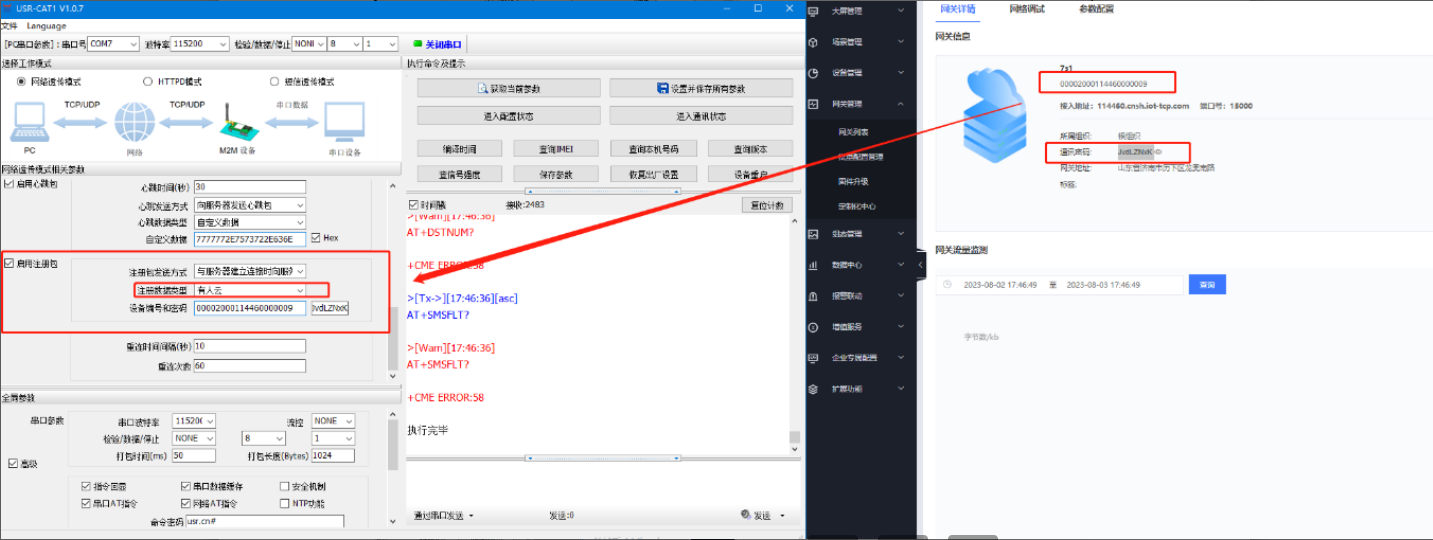

云平台生成的ID和通讯密码写入注册包有人云类型
设置完成后，看到有人云在线。
(4)选择大屏管理----监控大屏----选择创建好的设备，即可看到定位信息
撰写人：于冰
