两个W610 都做STA连接同一个路由器实现一对一透传

一、资料下载

1. 1.USR-W610/W630 设置软件 V1.0.4https://www.usr.cn/Download/707.html

2. 2.有人网络调试助手 串口调试助手二合一 USR-TCP232-Testhttps://www.usr.cn/Download/27.html

二、准备工作

1.USR-W610 2个

2.USB-RS232串口线 2条

3.电脑 1个

4.路由器一个

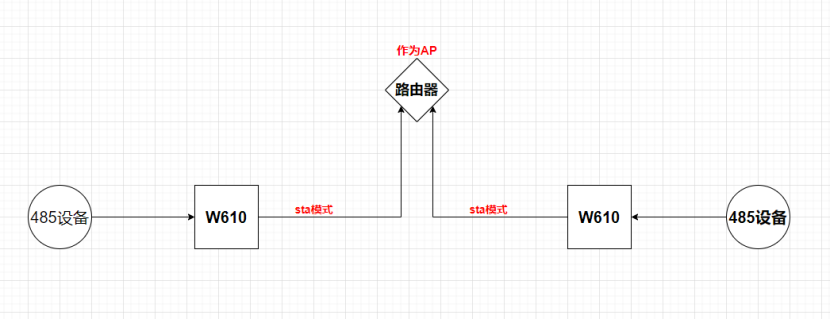

三、拓扑图

四、设置步骤：

设置前需要保证两模块都在默认出厂设置的状态下，未做过其他更改。如设置过模块，请先恢复出厂设置、

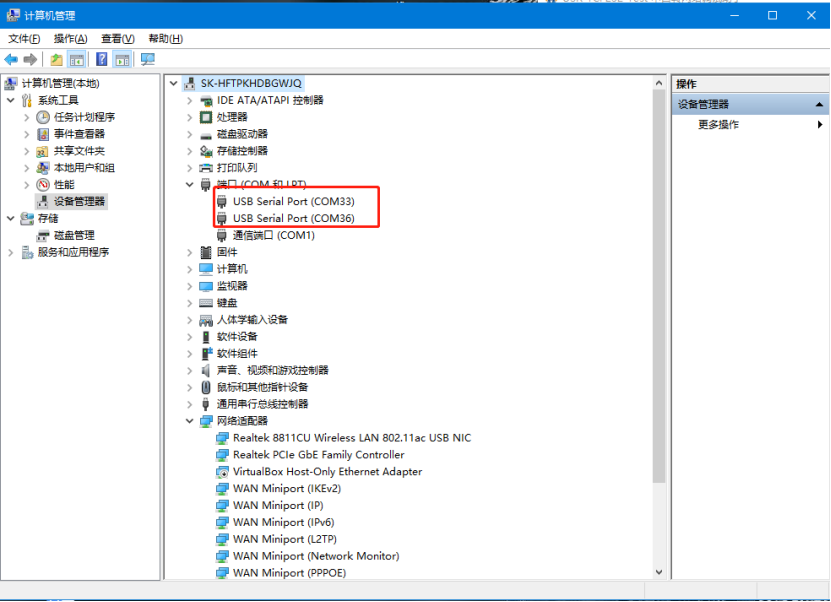

把2台W610分别用2个232转usb串口线接电脑，电脑识别到2个com口。

第一步：

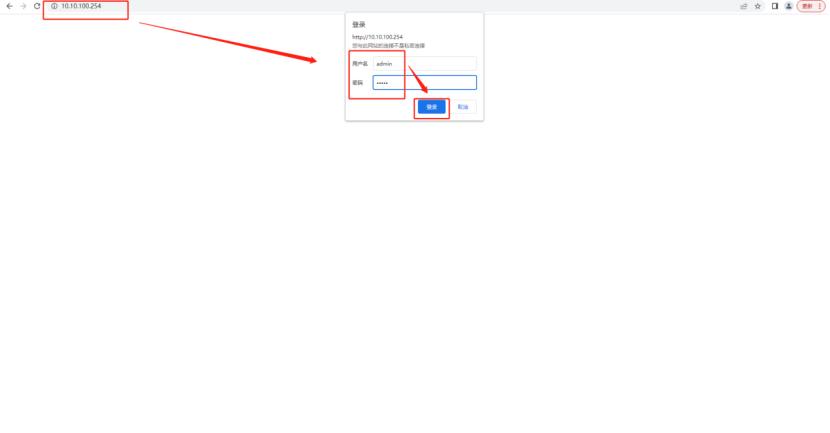

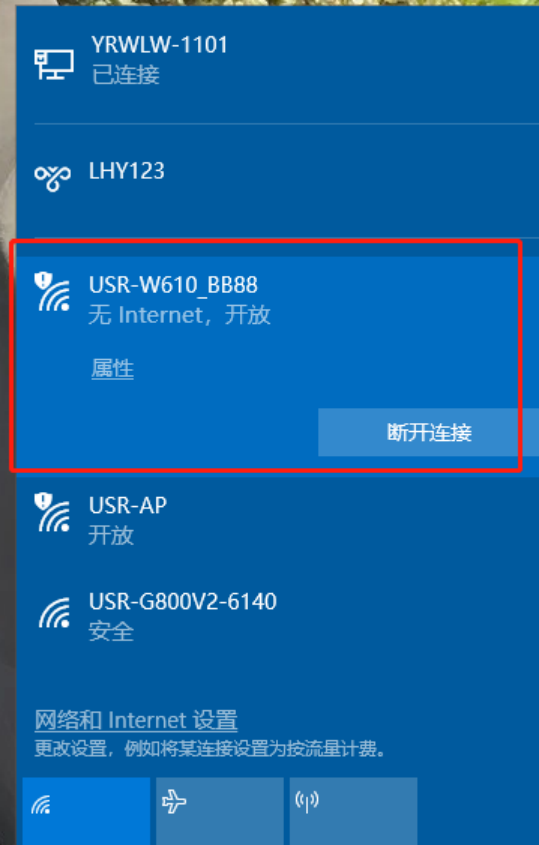

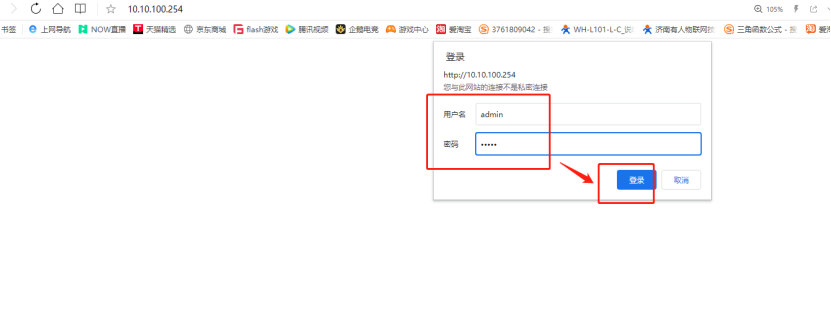

1）电脑连接1号w610的WiFi，浏览器打开输出出厂默认IP：10.10.100.254,用户名和密码都是：admin，进入内置网页

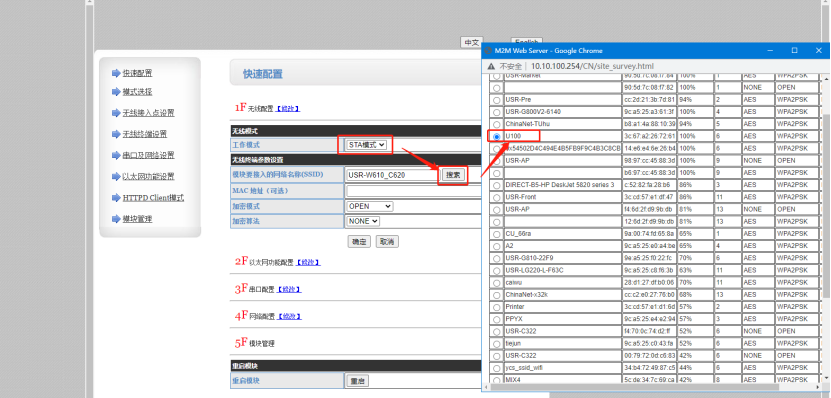

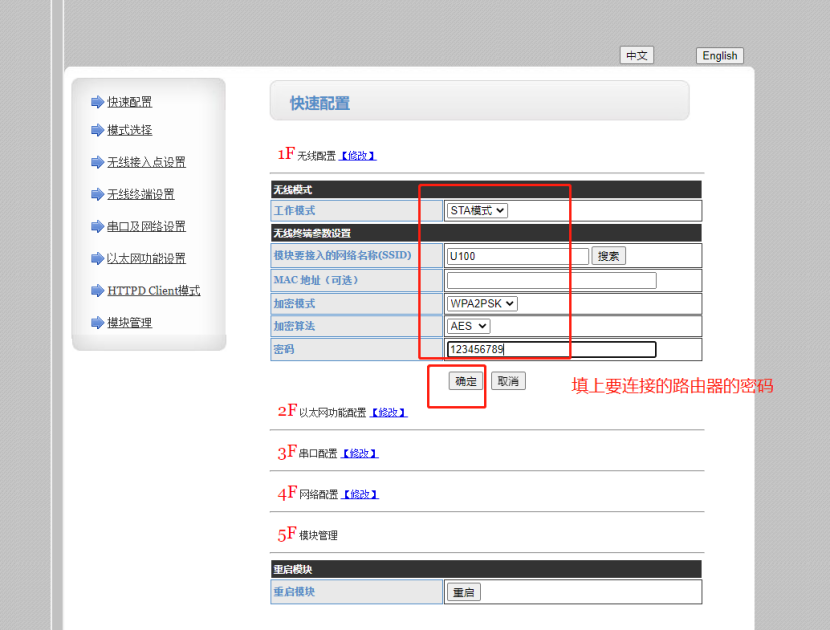

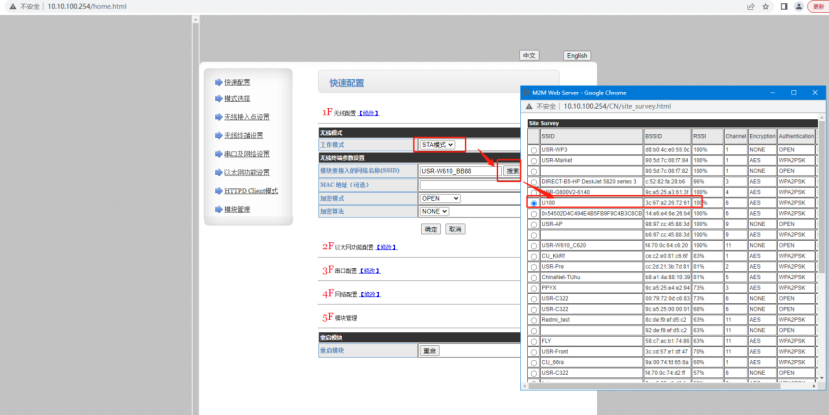

2）1号USR-W610设置STA模式，连接路由器的WiFi，填上密码，点击确定

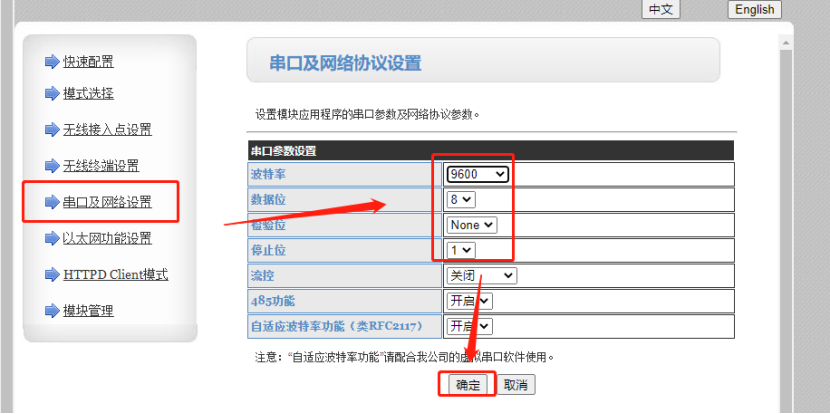

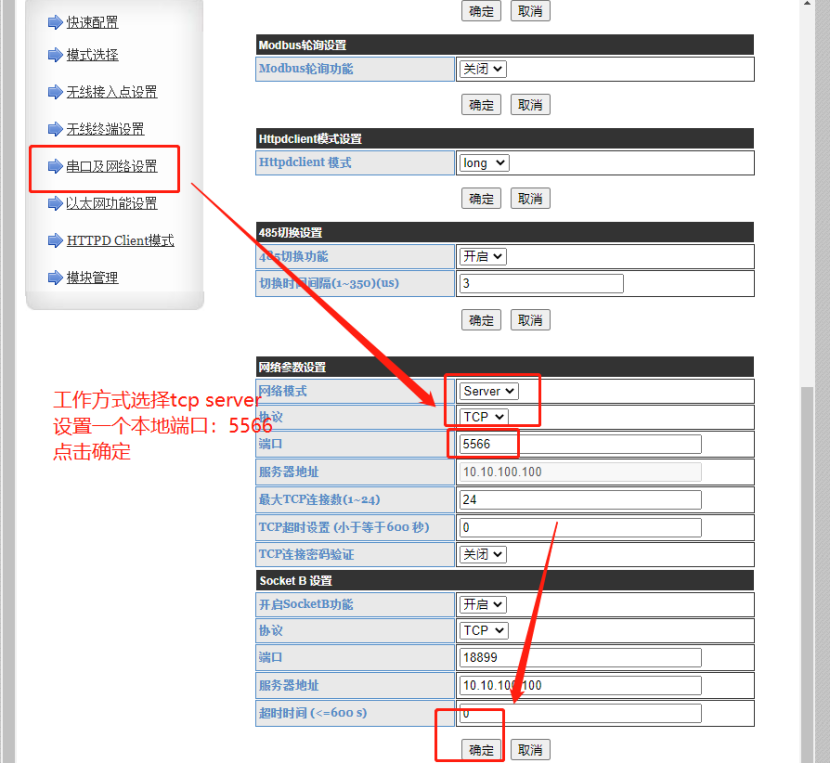

3）在串口及网络设置，波特率等参数修改成和要接的串口设备一致。（这里测试修改成9600），点击确定。工作模式设置TCP server,设置本地端口：5566，点击确定。

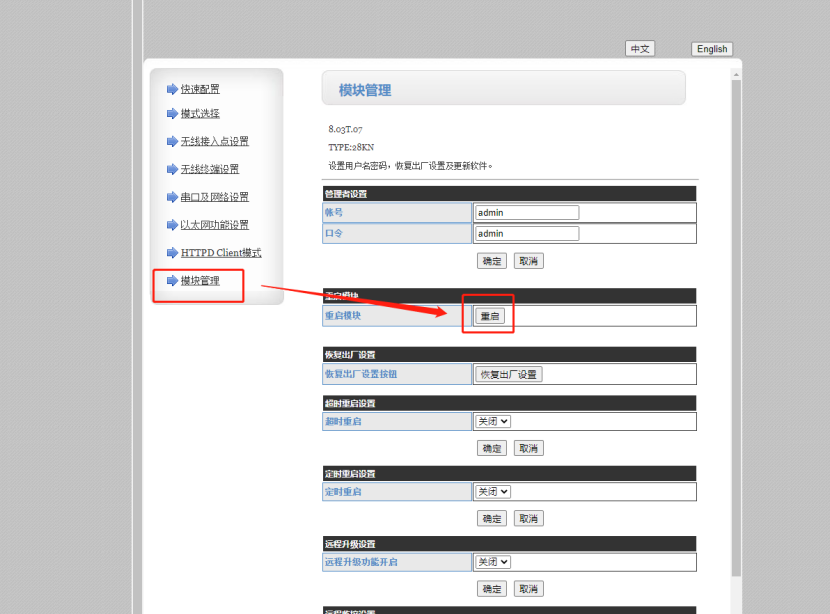

4）在模块管理里点击重启，参数生效。

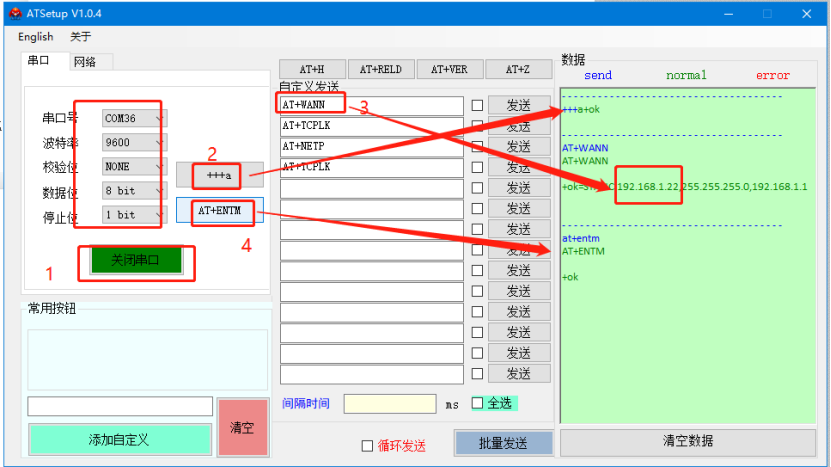

5）用ATSetup软件按照修改后的波特率打开第一个w610的com口，点击+++a进入配置状态，返回a+ok，说明进入配置状态成功，发送AT+WANN查询获取到路由器分配的ip：192.168.1.22，查询完毕，点击AT+ENTM进入通信状态。

第二步、

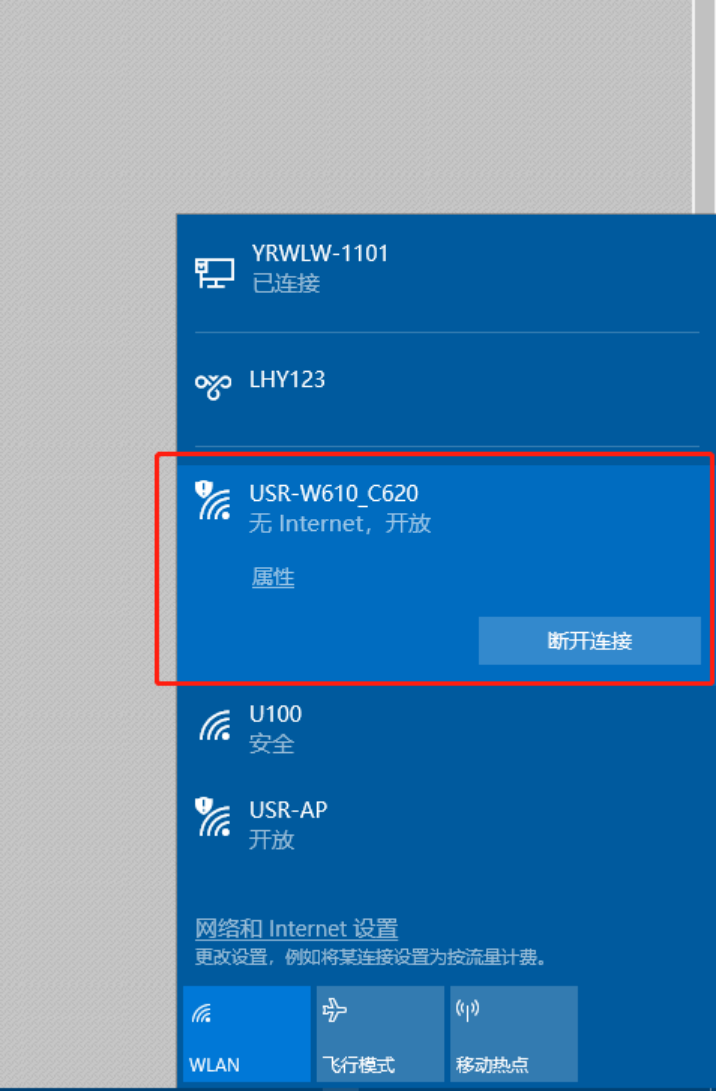

1）同样的方法设置第二个W610，连接w610的WiFi，浏览器打开输出出厂默认IP：10.10.100.254,用户名和密码都是：admin，进入内置网页

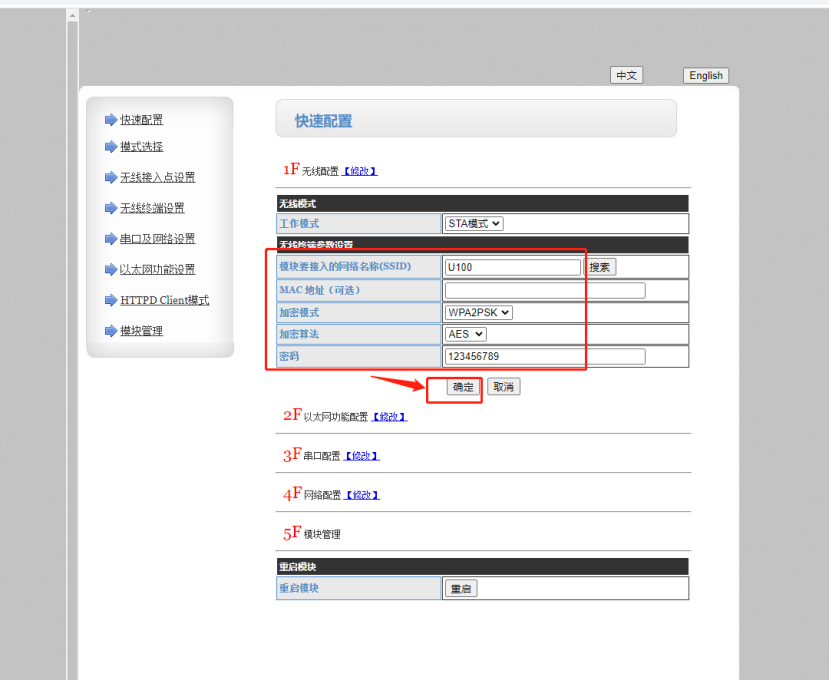

2）USR-W610设置STA模式，连接路由器的WiFi，填上密码，点击确定

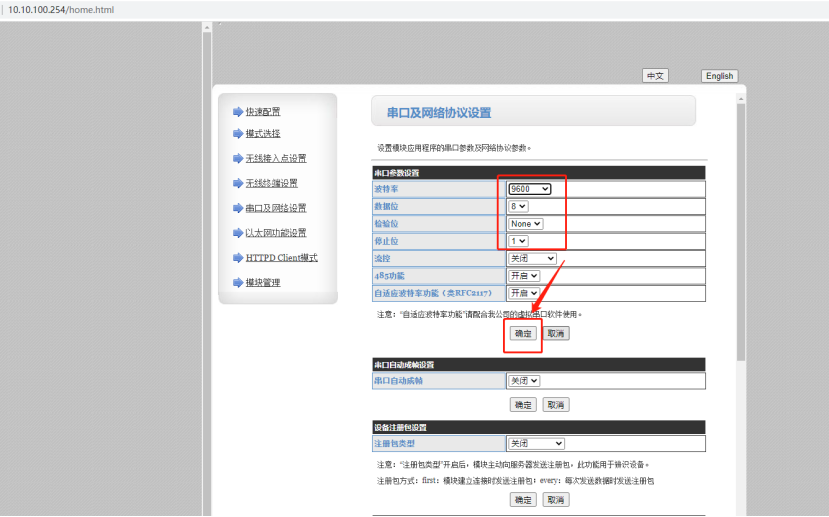

3）波特率改成和要接的串口设备一致（测试改完9600），点击确定

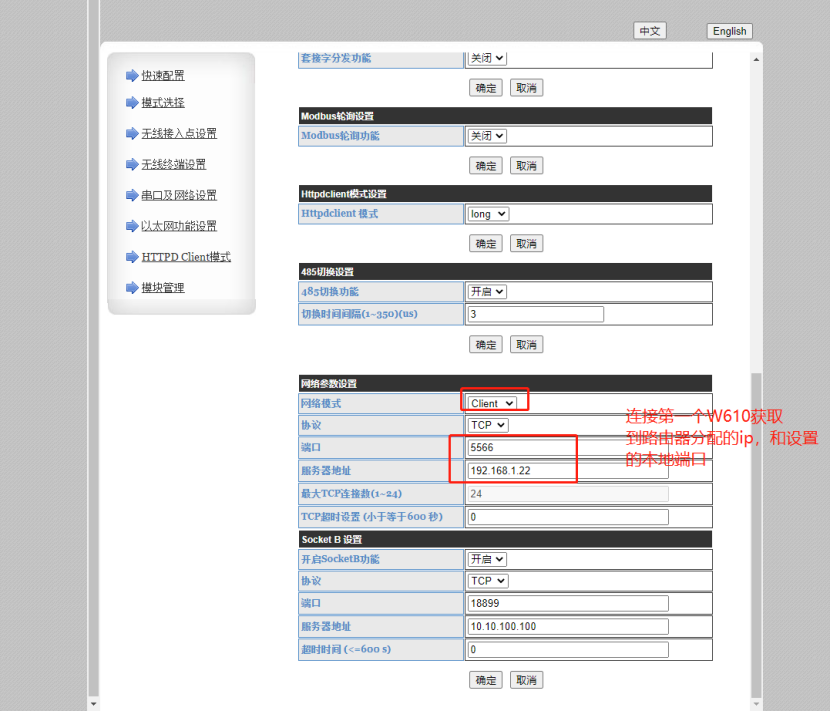

4）工作方式选择tcp client，去连接1号w610获取到的ip：192.168.1.22和设置的本地端口:5566，点击确定。

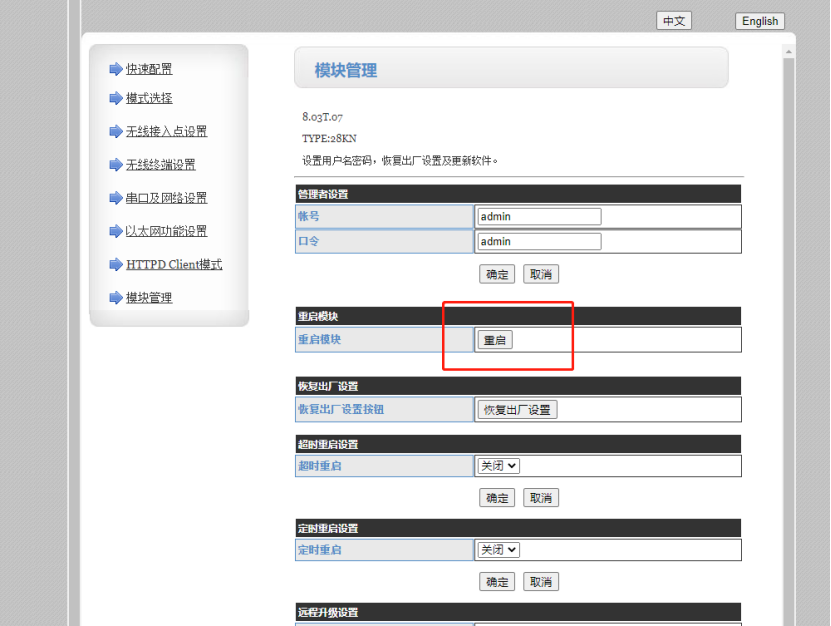

5）重启参数生效。

第三步

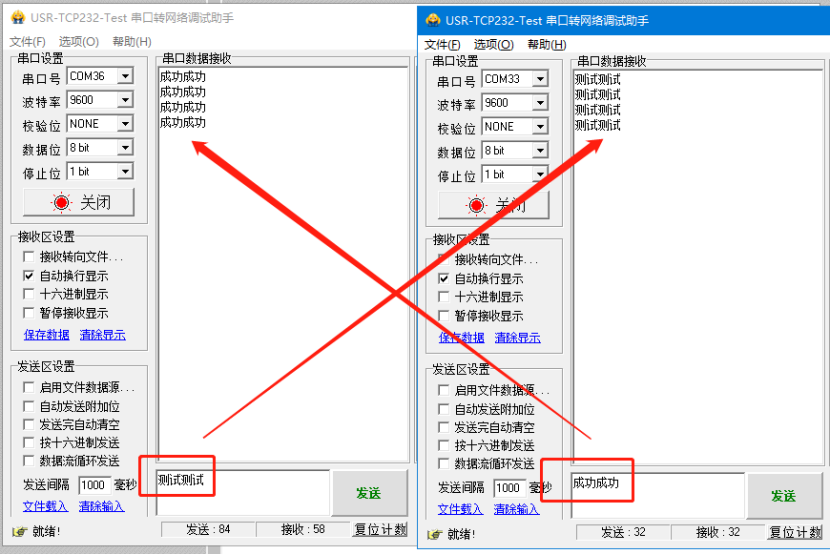

测试通信，用2个串口调试助手分别打开2个610的com口，互发数据。
