USR-G817 通过IPsec连接飞塔服务器
2022-12-14
![](/assets/static/picture/ico_prin.png)
一、资料下载
USR-G817说明书:https://www.usr.cn/Download/1180.html
二、准备工作
1、USR-G817产品 数量1个
2、电源适配器 12V3A 数量1个
3、网线 数量1根
4、电脑 数量1台

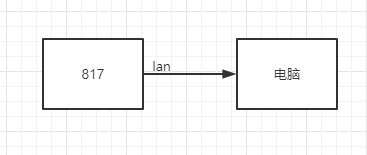

三、连接框图
四、设置步骤
USR-G817通过wan口连接交换机或者插卡驻网,连接VPN服务器首先需要路由器能访问到服务器。

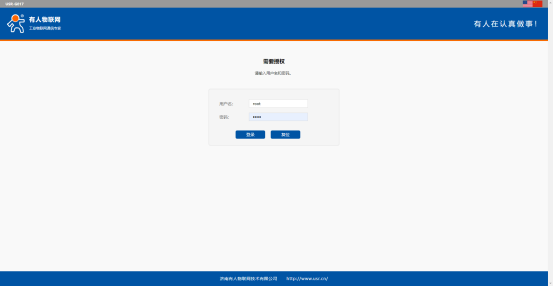

1、USR-G817接入电源适配器,lan口通过网线连接电脑,输入192.168.1.1打开内置网页,用户名密码都为root,点击登录。
![](https://www.usr.cn/uploads/20221214/c832cdc05f9d7def8e37951496245ce6.png)

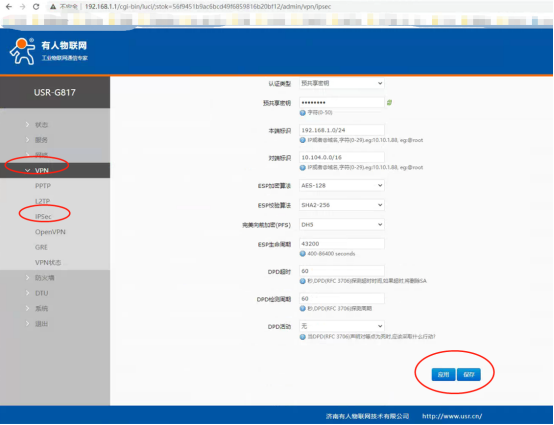

2、打开VPN--IPsec
与服务器的配置相匹配,之后点击保存和应用。
![](https://www.usr.cn/uploads/20221214/90b0675bebb49991c61f3502fbe8b9aa.png)

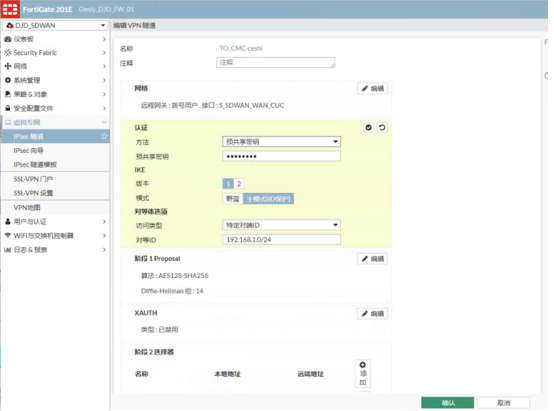

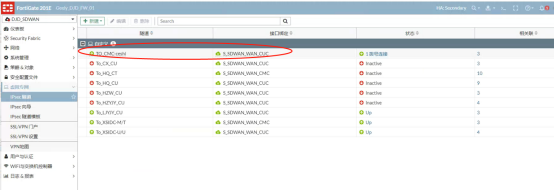

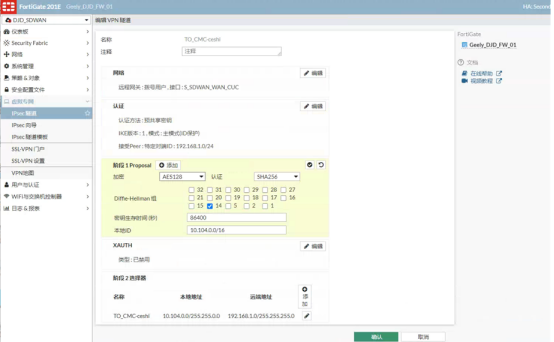

下面是飞塔服务器的设置。
![](https://www.usr.cn/uploads/20221214/d0b3501e54044c5e8e31e969820b662d.png)
3、打开VPN--VPN状态,显示已连接表示连接成功。
![](https://www.usr.cn/uploads/20221214/e9b53eb27b0fb8717e1bc687a9e3e37f.png)

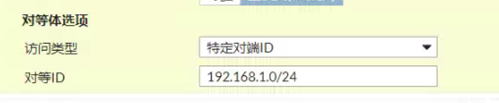

注意:飞塔服务器的对端标识必须设置为IP,服务器和路由器设置一致即可,客户端(即USR-G817)的对端标识可以不写。
![](https://www.usr.cn/uploads/20221214/cb1717ae1628080a06427c1f0f41a64d.png)
