一、资料下载

USR-G781说明书：https://www.usr.cn/Download/440.html

设置软件：https://www.usr.cn/Download/537.htm

二、准备工作

1、USR-G781产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS232串口线 数量1条
5、电脑 数量1台

6、sim卡  数量1张

7、4G天线  数量1根

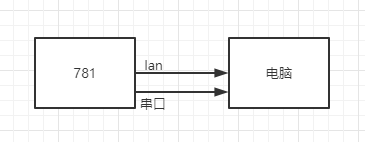

三、连接框图

四、设置步骤

设备插卡接天线，按照如上连接图连接，设备上电。

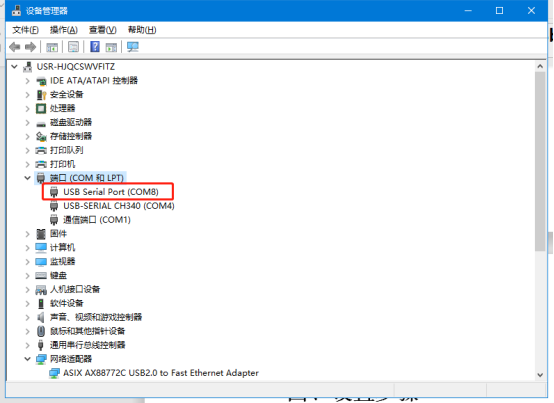

1、在设备管理器里可以看到对应的串口。

2、打开配置软件

G781出厂默认串口参数为：波特率115200，检验/数据/停止：NONE/8/1。打开串口。

点击进入配置状态，会打印+++  a  a  OK。

点击获取当前参数，之后开始配置参数，选择网络透传模式，设置服务器A和B，其中服务器B为LAN口设备IP和端口，也可设置注册包和心跳包。

串口发送两条指令，来开启双socket功能：

AT+SOCKPIPEEN=ON

AT+SOCKPIPE=SOCKA,SOCKB

注意：AT指令要以回车换行结尾。

设置并保存所有参数，设备重启，待串口打印启动信息USR-G781，表示启动完成。

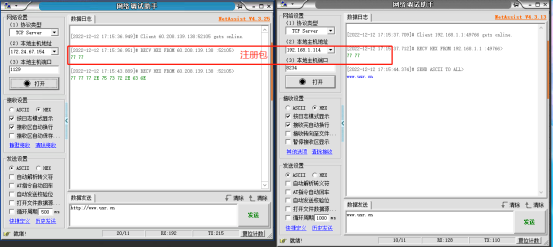

3、将电脑的端口监听打开，G781的linkA和linkB指示灯会亮起来，表示两路socket成功建立并连接。这里我设置了注册包7777。

注意：socketA连接的是远程服务器，所以上面配置的地址是服务器地址。

注意：

1、双socket转发只能通过串口发指令实现，其他设置可通过内置网页设置。

2、本功能只支持转发一路网口设备数。

3、仅支持socketA与socketB之间的数据转发。

4、仅支持socketA和socketB作为TCP Client，即两路socket所连接的对端设备或者服务器，只能做TCP server。

5、注册包、心跳包生效于所有的socket。
