USR-K6连接远程服务器通讯测试案例

一. 说明

1. 说明：用串口调试助手软件模拟串口终端设备;

2. 数据流向：串口调试助手软件---USR-K6-----远程服务器

3. 客户实际应用：终端设备----USR-K6-----远程服务器

二. 所需资料

1. 说明书：https://www.usr.cn/Download/238.html

2. 软件设计手册https://www.usr.cn/Download/297.html

3. M0设置软件：http://www.usr.cn/Download/257.html

4. 串口调试助手：http://www.usr.cn/Product/78.html

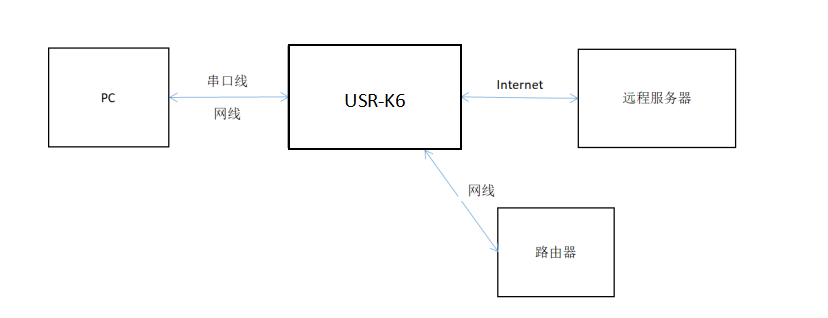

三. 网络拓扑图



四. 设备连接

1. 将K6串口通过串口转USB线与PC相连接，通过网线将 K6的网口 和PC 的网口相连接，后面设置完成后通过网线将K6的网口接到路由器LAN口上面，给设备供网。检测硬件连接无错误后，接入我们配送的电源适配器，给 K6 供电。

五. 具体操作

1.按路径：控制面板——>网络和Internet——>网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

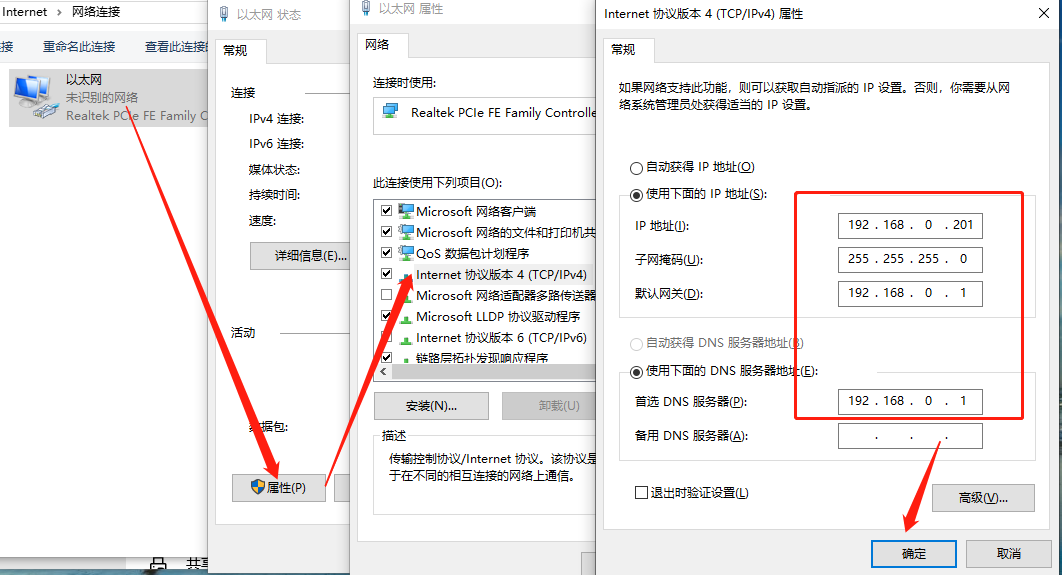

2. 给电脑设置静态IP，设置成与K6同一网段，K6默认IP：192.168.0.7

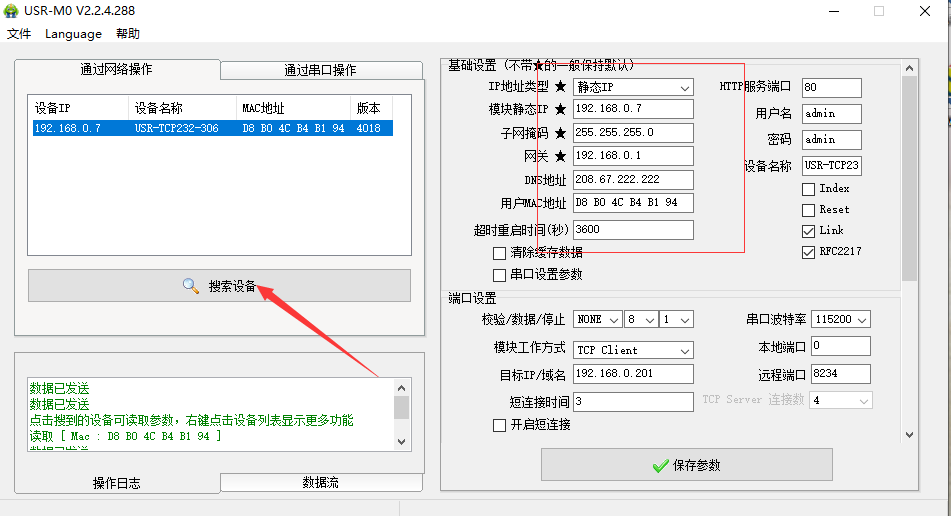

3. 打开M0设置软件，点击搜索设备，可看到搜索到的设备，点击选中，可看到IP地址类型为静态IP

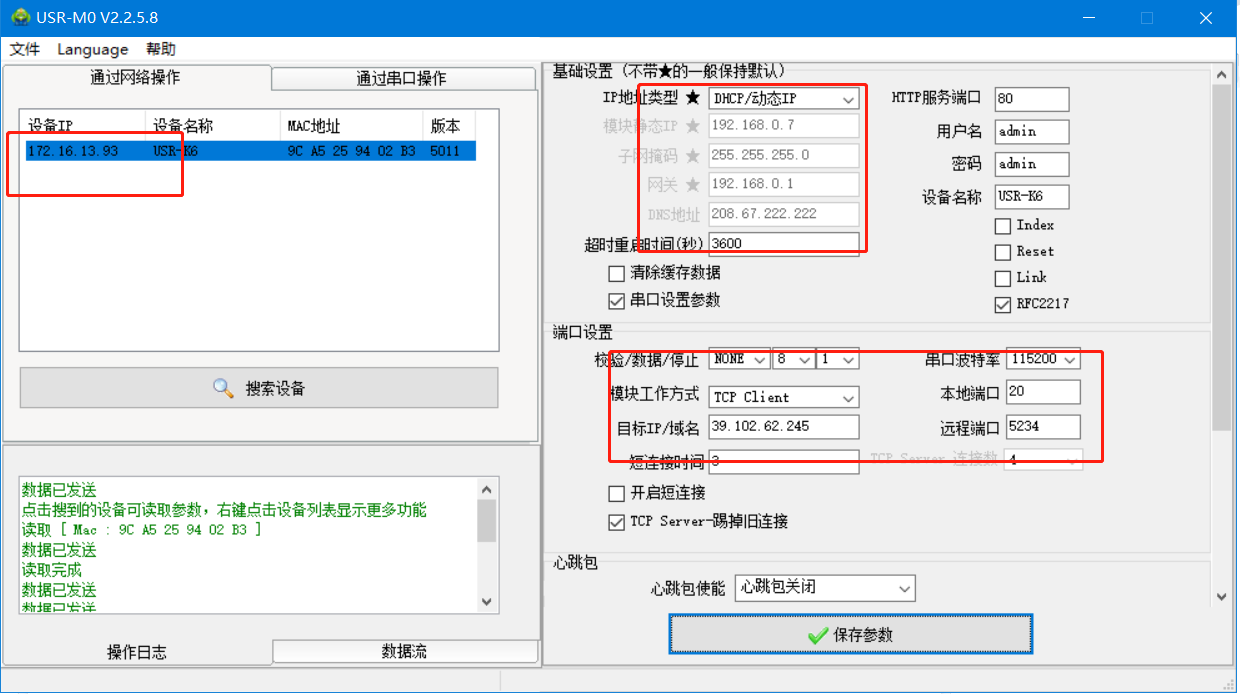

4. IP地址类型更改为DHCP/动态IP，工作方式选择TCP Client，目标IP：39.102.62.245（我司测试线上服务器），远程端口号：5234，设置完成后点击保存参数。

5. 网线直连K6的网口和路由器的LAN口，保证K6正常上网，电脑连接路由器的WiFi，电脑和路由器同一网段，设置软件重新搜索设备，可看到路由器分配给306的IP

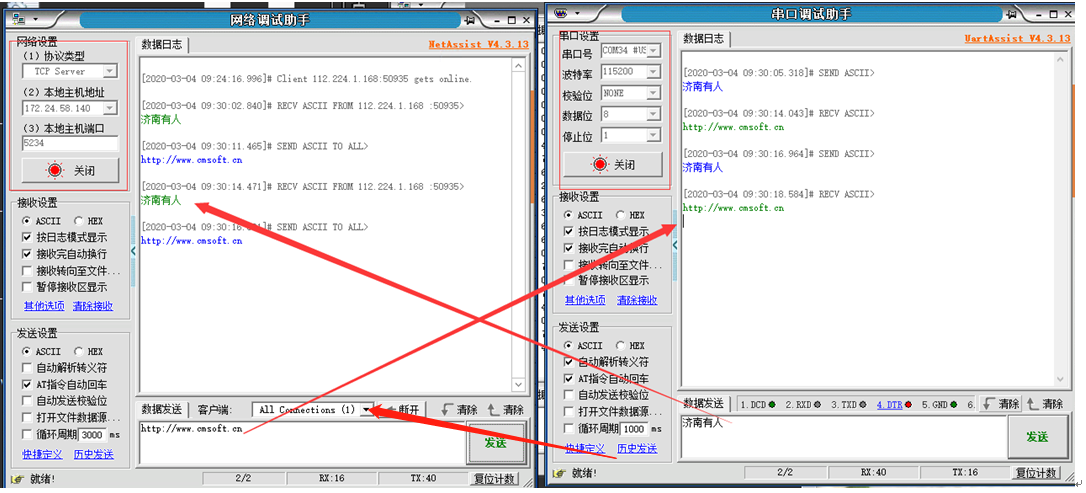

6. 打开串口，串口参数和K6的串口参数保持一致，网络端点击链接，如下图有连接对象显示，网络端和串口端互发数据测试

六、常见问题解决办法

1、K６设备直连电脑使用M０软件找不到怎么办？

a.   网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

b.   检查设备供电是否稳定，可以使用万用表量一下供电电压

c.   检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

d.   检查电脑设置的IP是否和K６设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,ping K６的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

2、K６通过串口转USB接电脑在电脑上无法传输数据怎么办？

a.   在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

b.   K６串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

c.   232串口注意线序RX接TX、TX接RX。

d.   485注意线序A接A、B接B。



撰写人：于冰
