一、 背景

现代生产生活中很多场景需要用到远程逻辑联动，即联动的触发和联动的控制不在同一时空中。比如水泵的注水控制，水位传感器安装在水窖中，但是注水的水泵却在控制室中和水窖有一定的距离，此时可以借助有人云的透传策略，使用两个串口IO设备的本身的工作模式来实现水位注水控制。

二、 所需产品及资料

1. USR-780V2两台

2. LH-IO404D 两台

3. USB转485转换器

4. 配置软件及说明书资料

三、 网络拓扑图

四、 操作设置

1. USR-780V2通过USB转485转化器接到电脑上，使用上位机软件将波特率修改至9600，其他参数不变。

2. 780V2装上4G卡以及天线，扫描设备上的二维码得到SN和IMEI ，在有人云平台按照SN和IMEI添加780V2，并开启数据透传，添加后等待一会云端显示780V2上线。

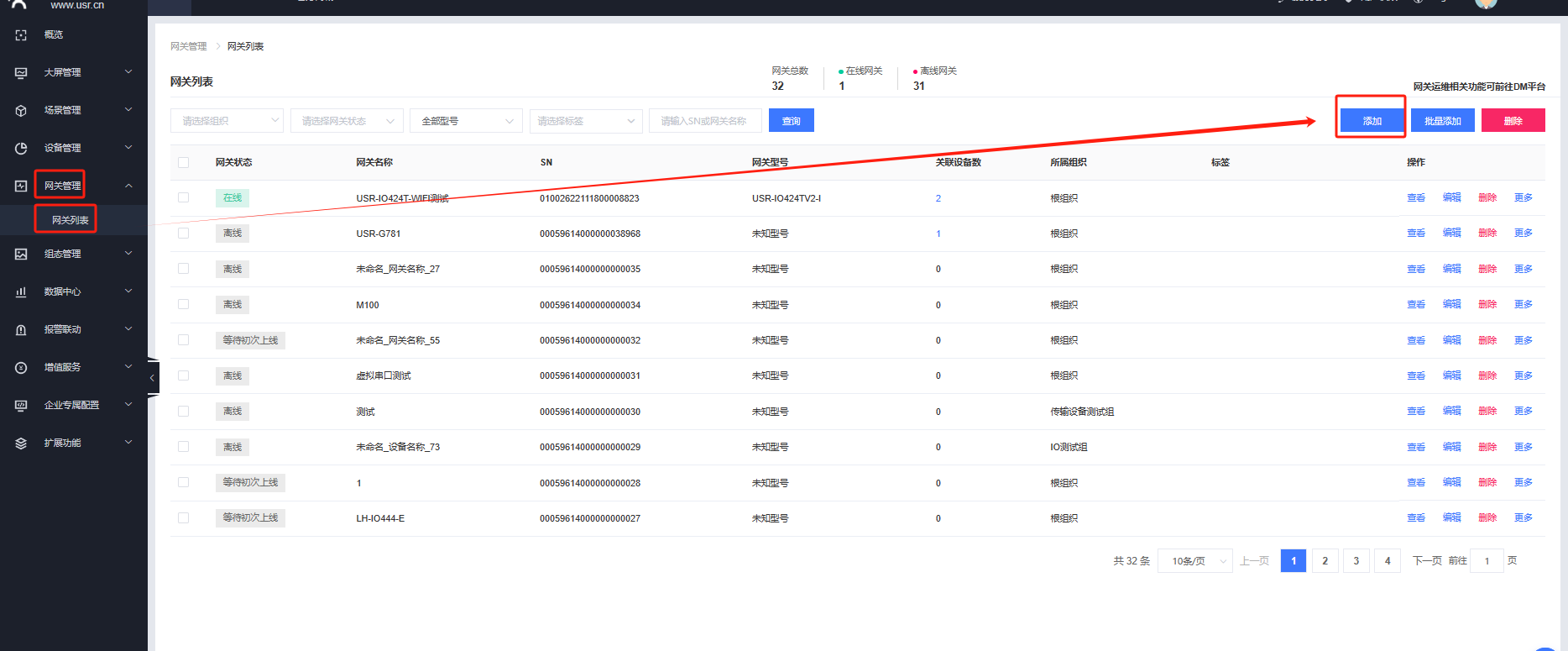

网关管理--网管列表--添加

填入名称，选择根组织，填入780V2的IMEI和SN ，开启数据透传

3. LH-IO404D使用USB转485转换器接到电脑上，使用LH-IO404上位机软件测试LH-IO404能否正常控制，后将2台LH-IO404设备的工作模式设置成双机非锁模式。测试成功后RS485端口接到USR-780V2的RS485端口上即可.

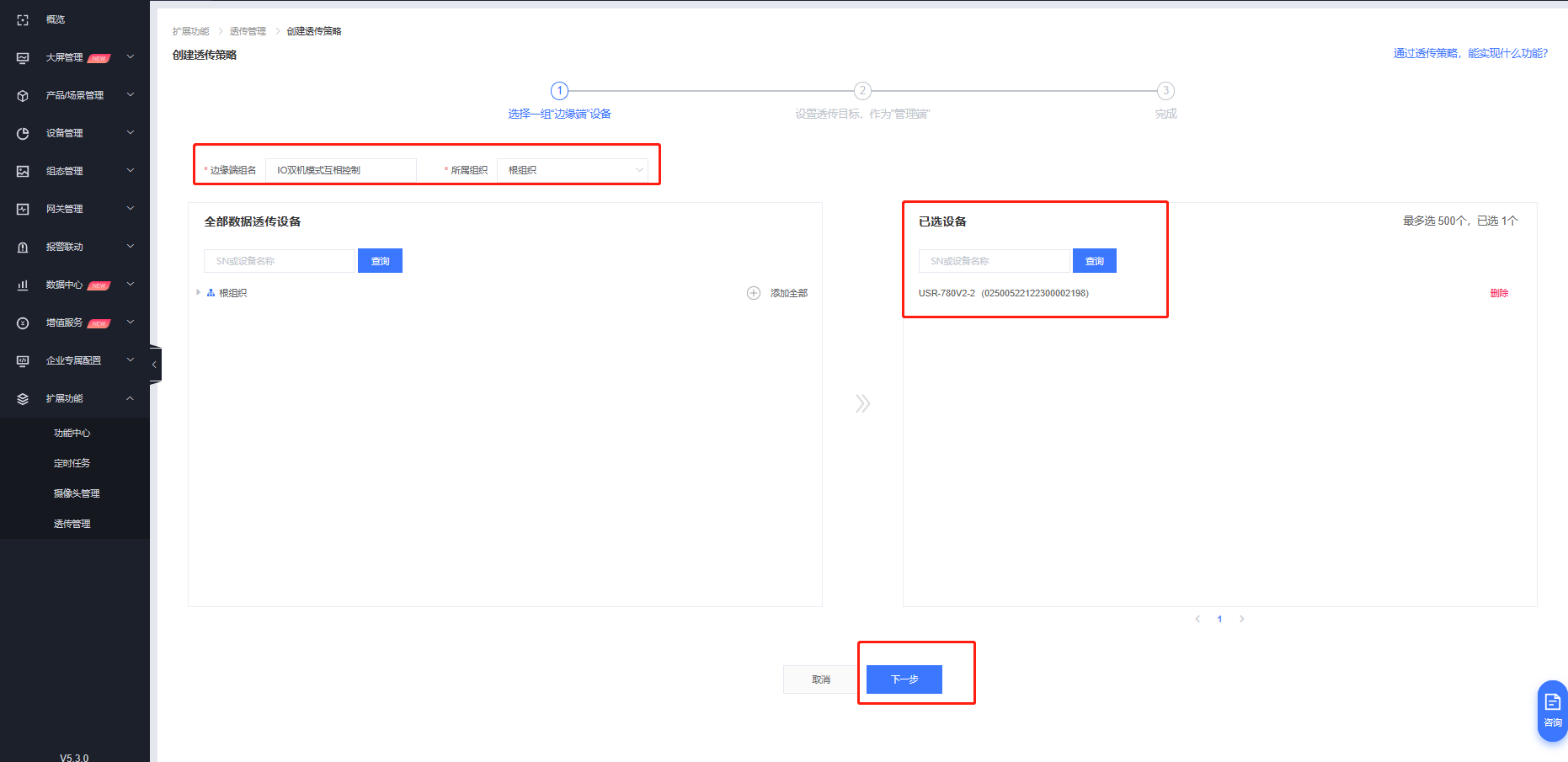

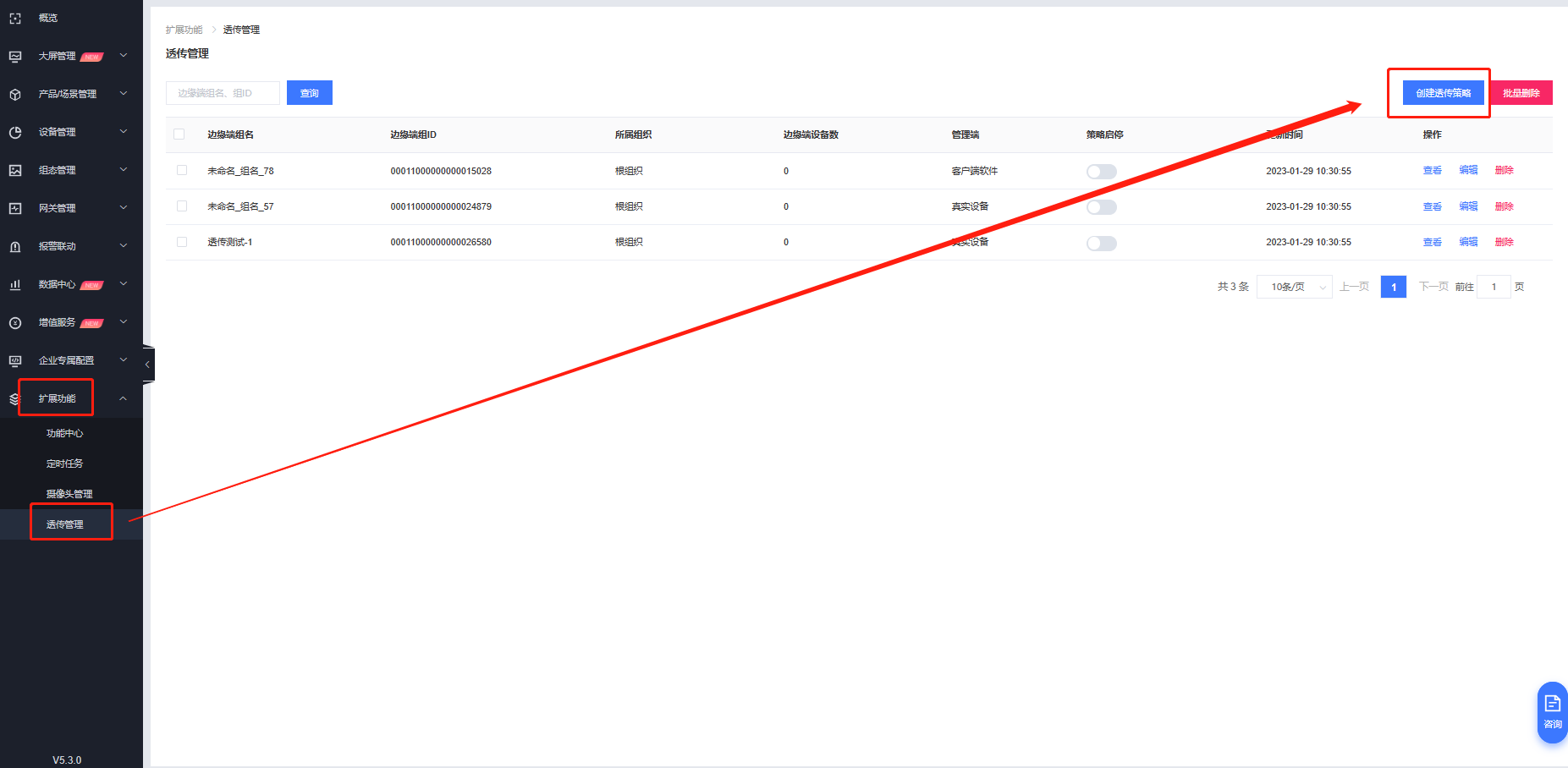

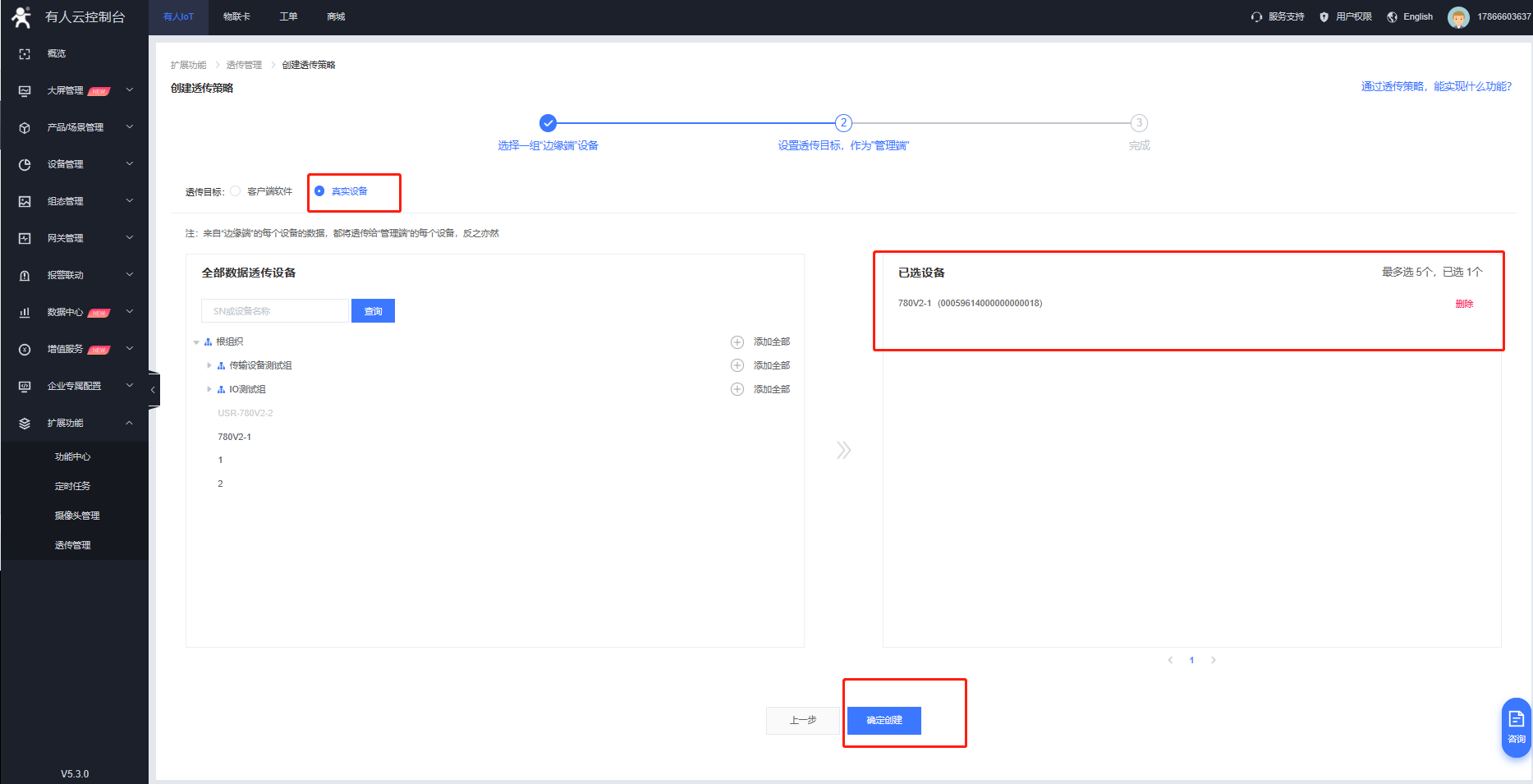

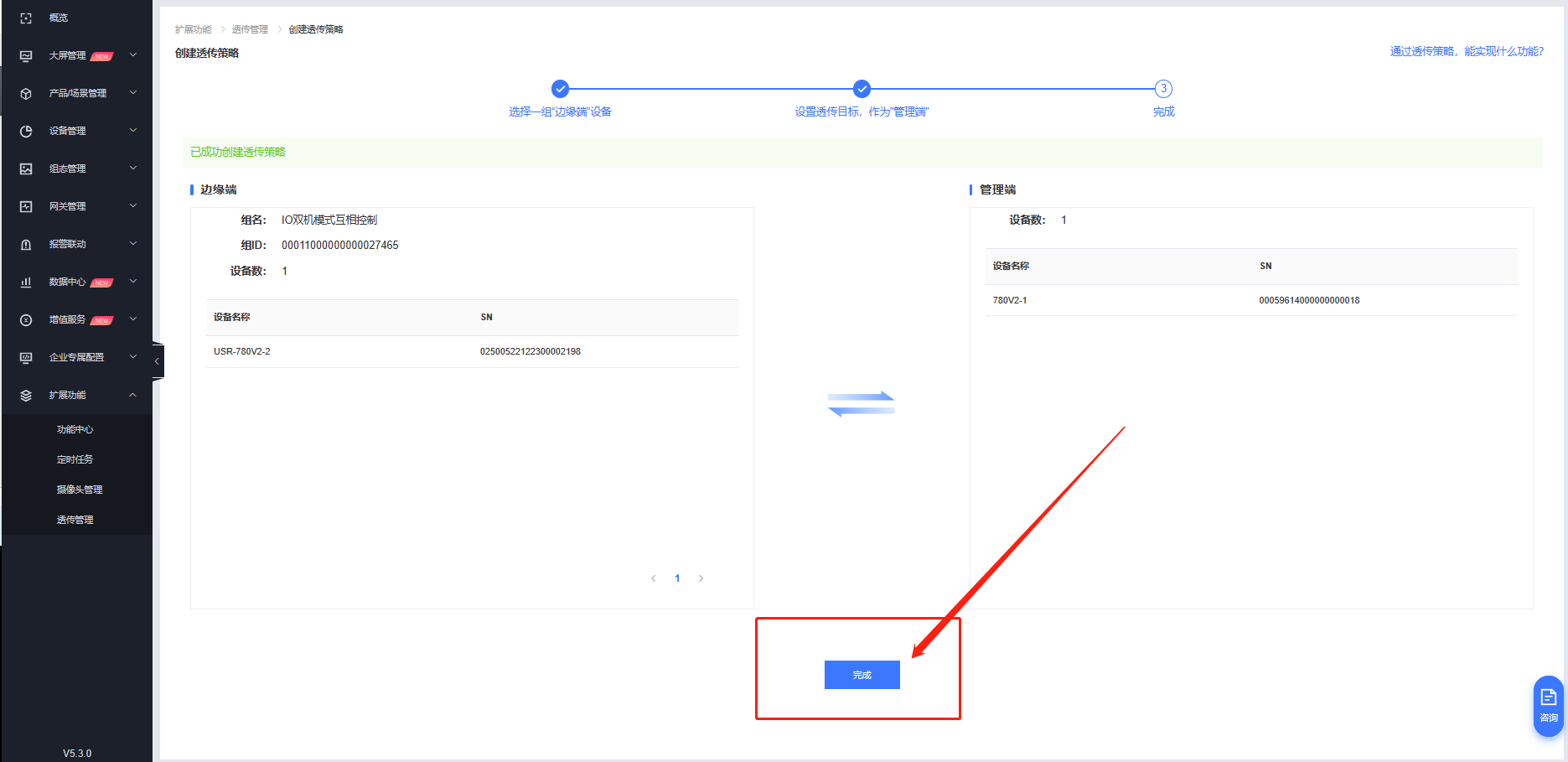

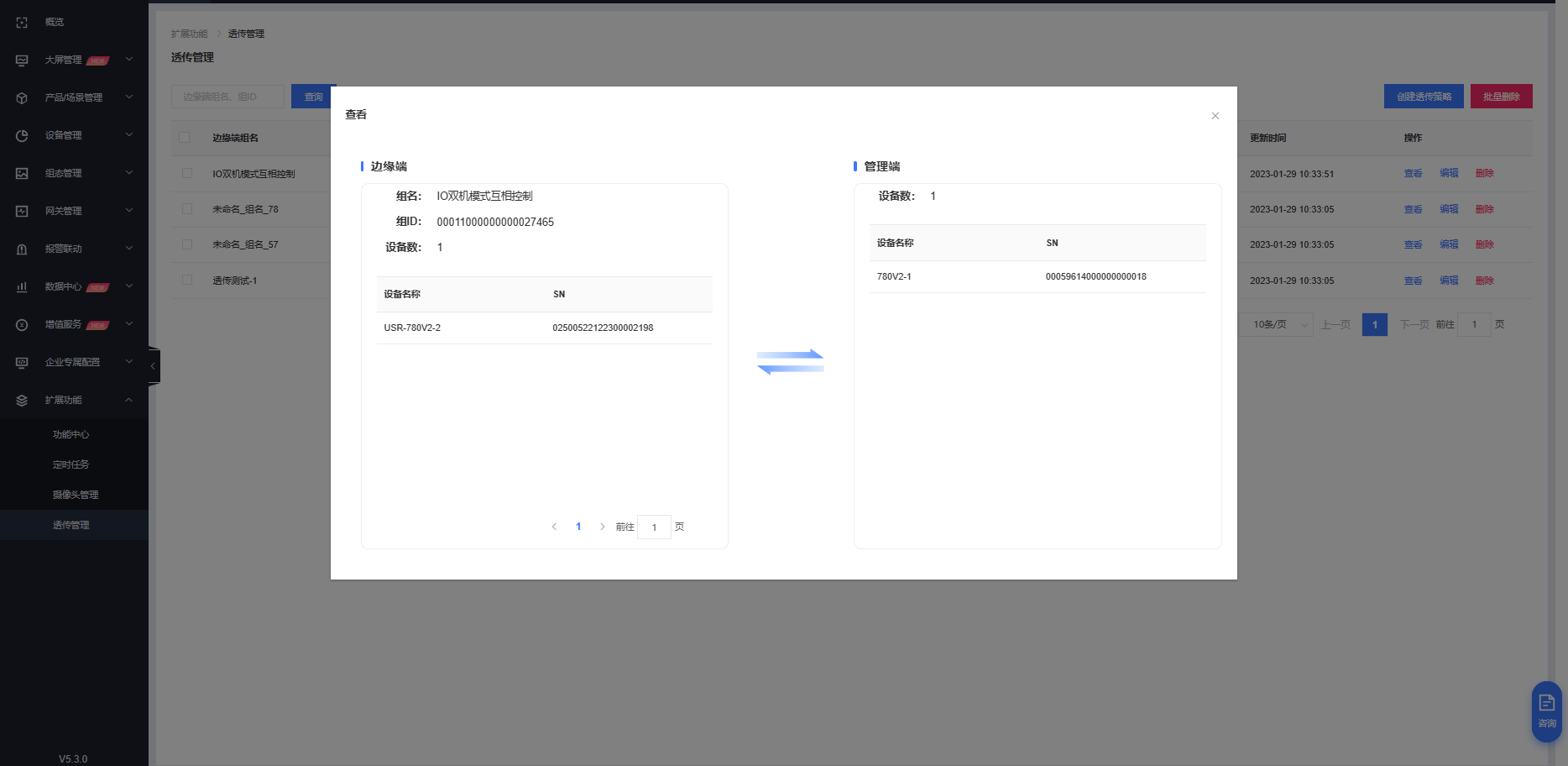

4. 在有人云平台扩展功—透传管理-创建透传策略

5.配置完成后，一台404触发DI ，另外一台404对应的DO 端口就会吸合

撰写人：尹工
