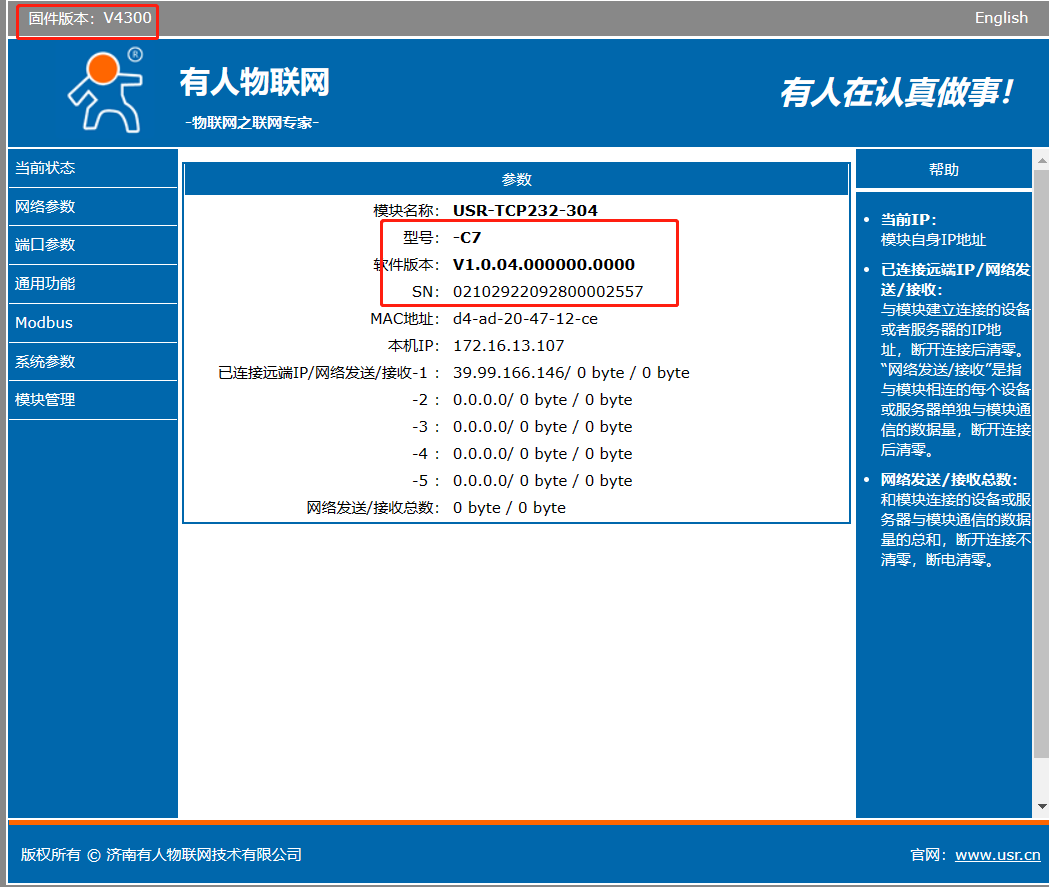

USR-TCP232-304（C7）modbus网关测试

一、资料

  说明书：https://www.usr.cn/Download/920.html

  设置软件：https://www.usr.cn/Download/257.html

  测试软件：http://www.usr.cn/Download/27.html

说明：Modbus 网关功能，仅在 USR-TCP232-30X 系列（国产芯片）产品具备。进口芯片无此功能，请注意区分。

二、硬件连接

1、将304(USR-TCP232-304，简称 304 下同)外接以太网口，连接上级路由。

2、304串口使用USB转串口线连接电脑，用modbusSlave模拟真实终端设备。

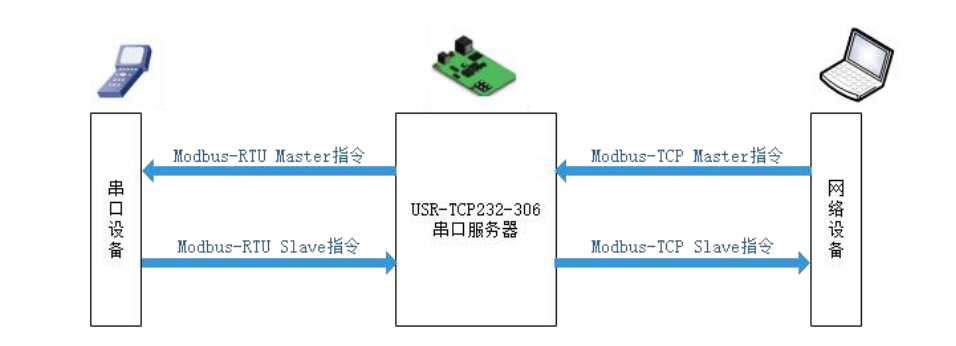

3、串口做从站，网络端做主站

4、一问一答符合时序（用modbus模拟软件测试）

三、参数设置

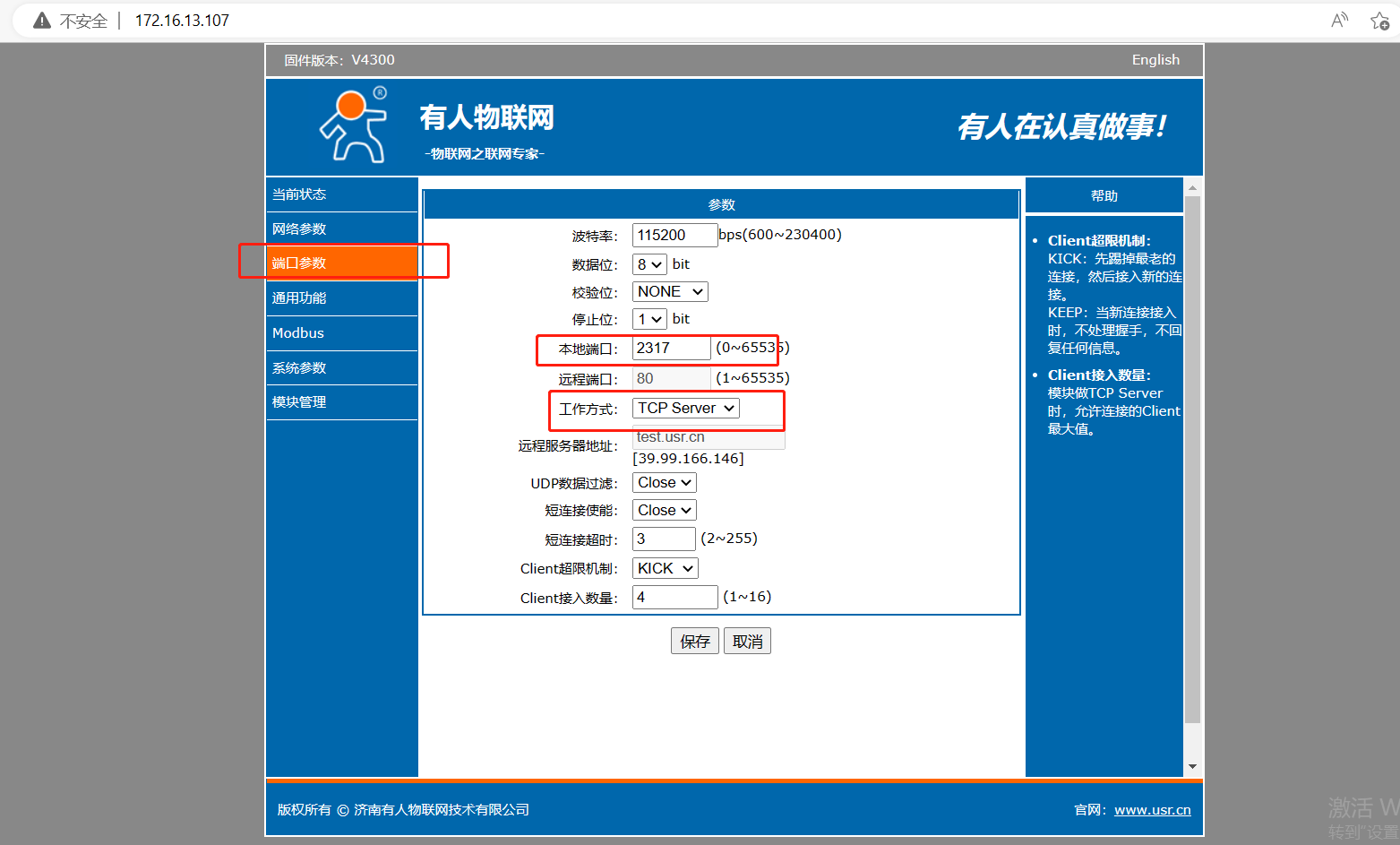

1、304参数设置：串口参数波特率、数据位、校验位、停止位和真实终端设备保持一致（本案例以默认为主）

设置工作方式：TCPserver ,本地端口号：2317（自定义即可）

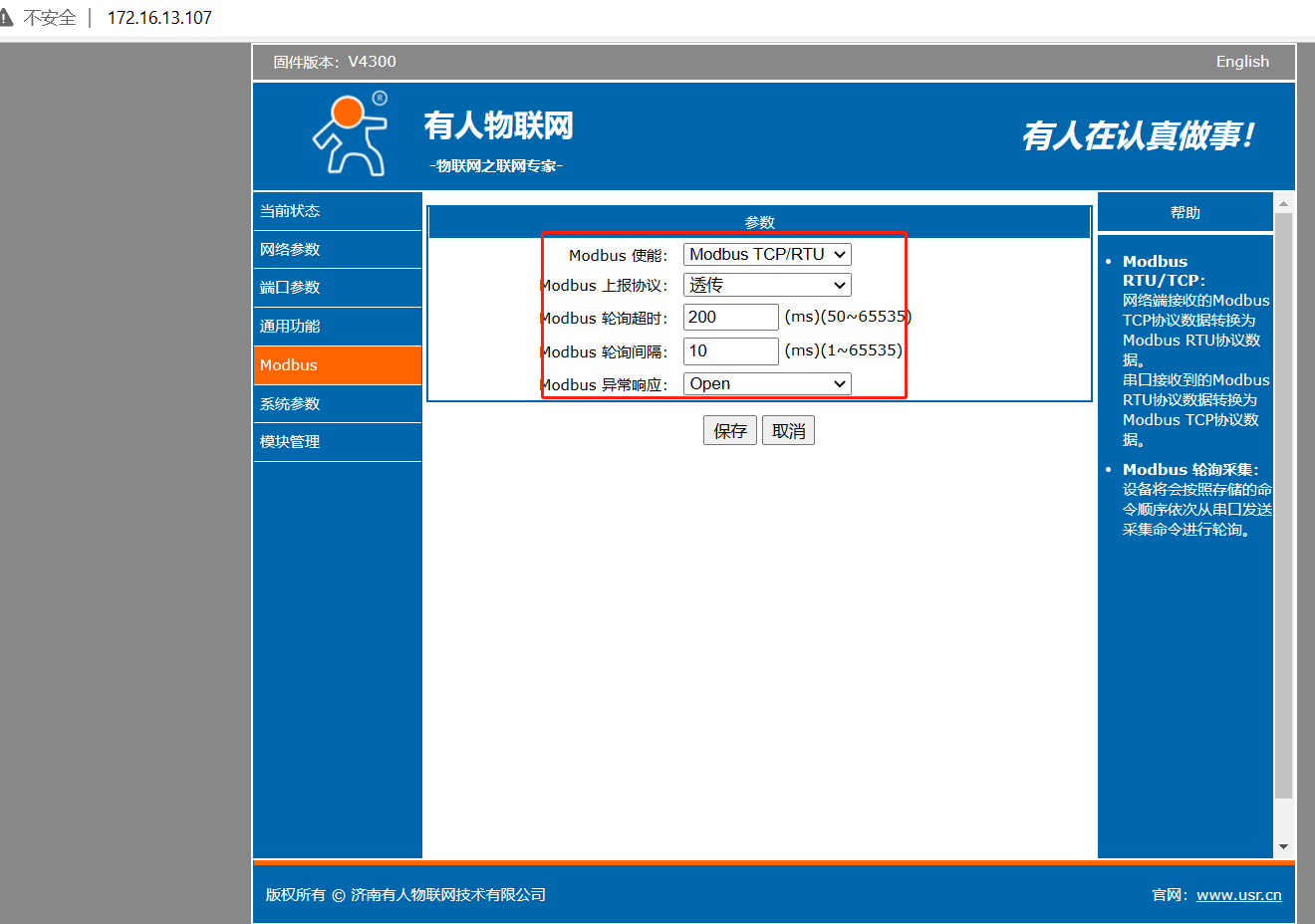

Modbus参数设置：设置为modbusTCP/RTU ,上报协议：透传

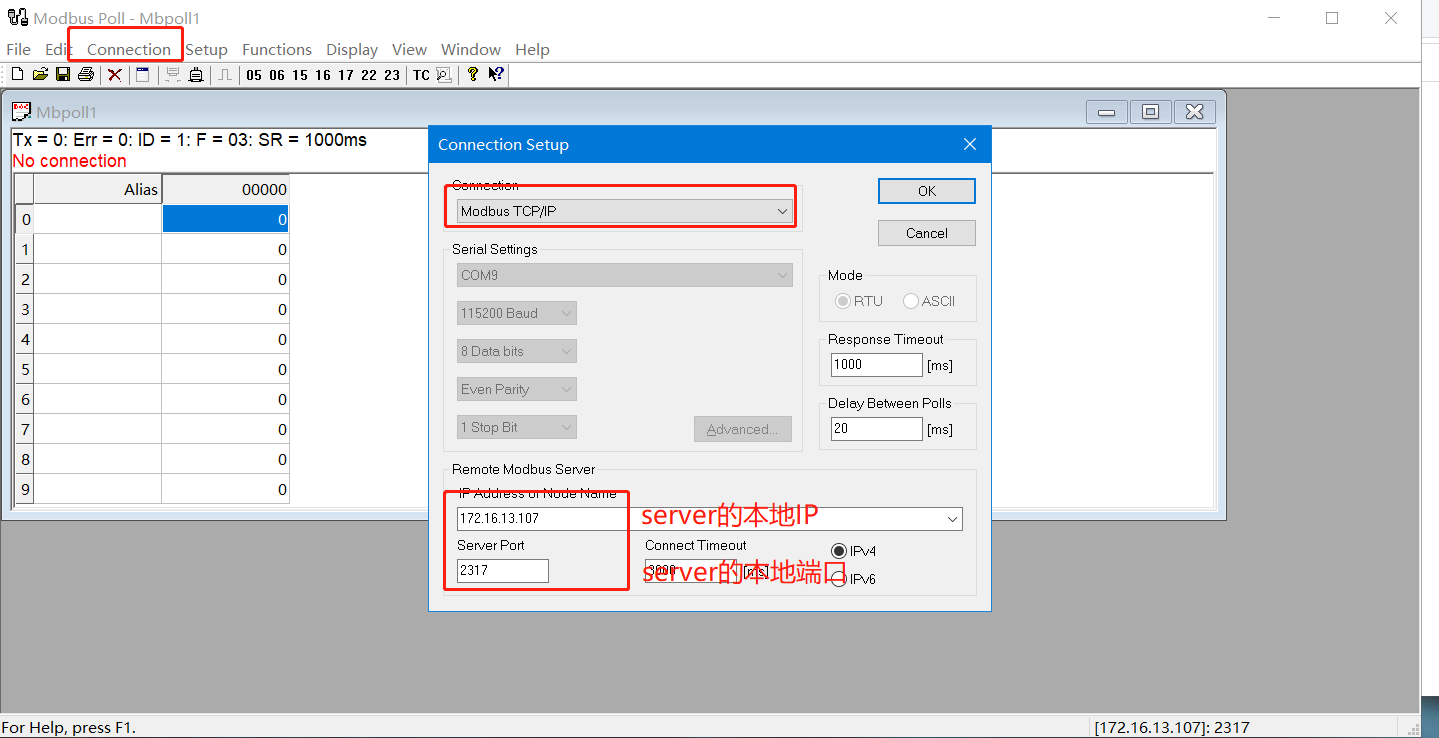

2、ModbusPoll参数设置：

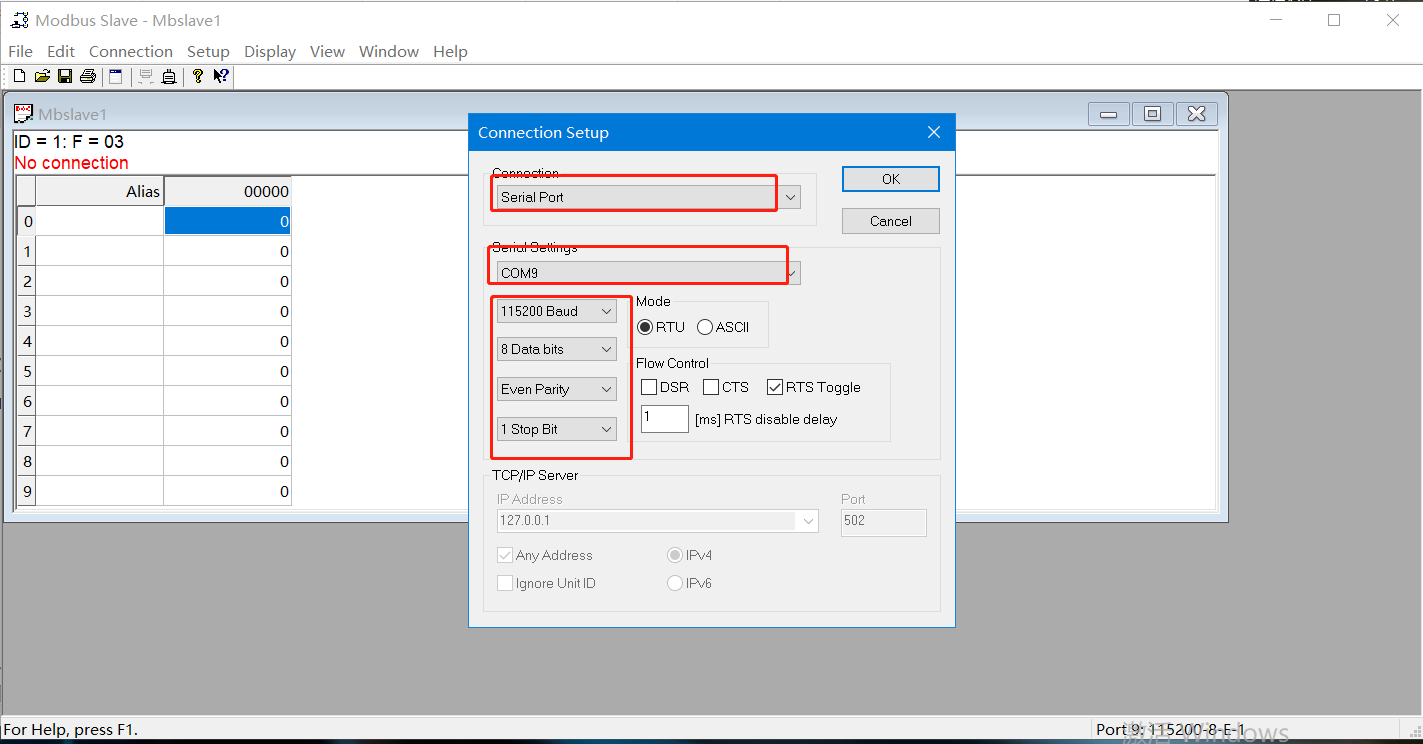

3、ModbusSlave参数设置：

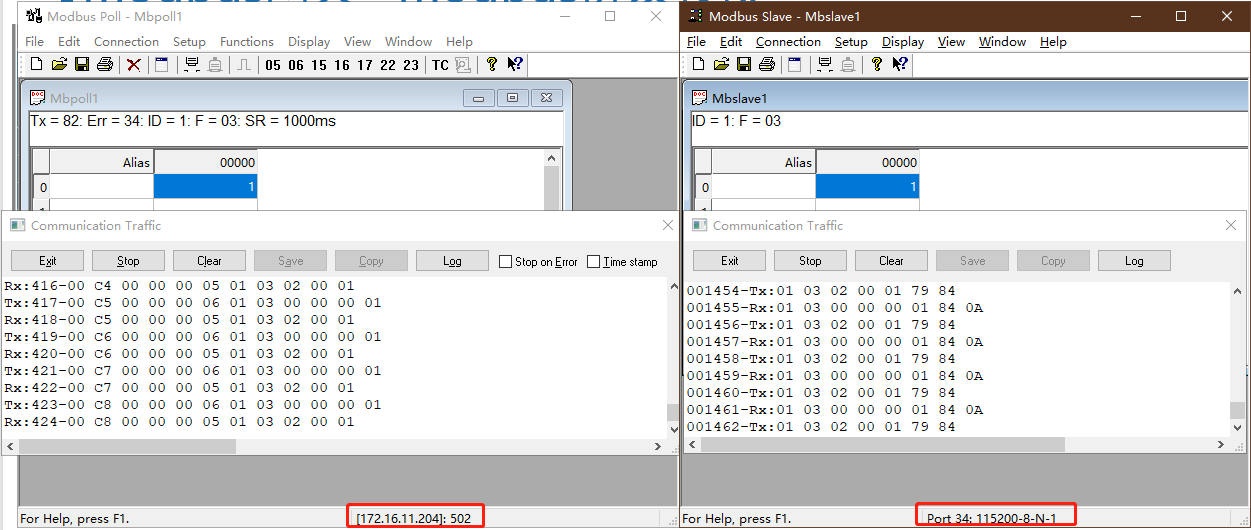

测试截图：

四、modbus轮询

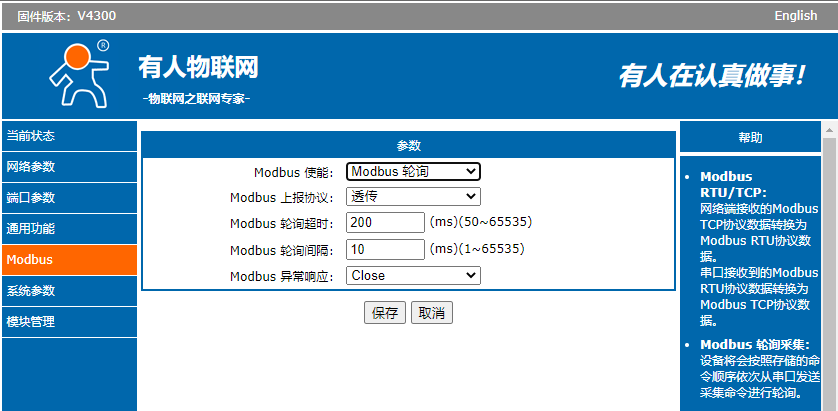

1、使能：modbus轮询

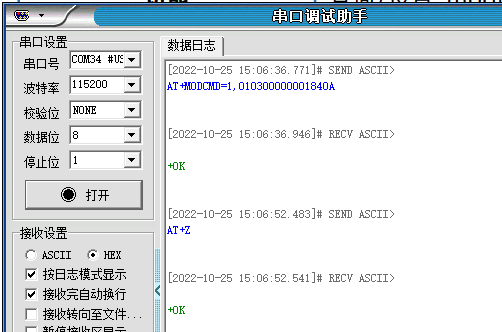

2、串口AT指令配置轮询指令（最多5条，最大16字节/条）

指令设置格式为：AT+MODCMD==<index>,<cmd> //其中index为命令编号，取值1~5；cmd为设置和查询的指令，Modbus-RTU 格式命令 16 位 HEX，此参数为空表示删除

3、选择上报协议：透传/JSON

4、设置轮询间隔

撰写人：于冰
