一、所需资料

DR404 说明书 https://www.usr.cn/Download/895.html

DR404硬件手册https://www.usr.cn/Download/828.html

DR404 AT指令集https://www.usr.cn/Download/1056.html

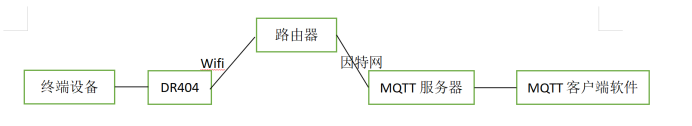

二、DR404 MQTT功能介绍
1.MQTT是一个基于客户端-服务器的消息发布/订阅传输协议。
2.MQTT协议是轻量、简单、开放和易于实现的，这些特点使它适用范围非常广泛。
3.USR-DR404的MQTT功能设置非常灵活，支持设置几乎所有的 MQTT协议相关的连接参数、发布主题参数和订阅主题参数。
4.USR-DR404 MQTT的发布主题模式支持纯透传发布模式（串口可向所有主题透传数据）、特殊标识发布模式（串口可通过标识符向指定主题透传数据）和自定义主题发布模式（串口可向至指定主题透传数据）。
5.USR-DR404 MQTT的订阅主题模式支持纯透传订阅模式（订阅主题数据向串口透传）和携带主题订阅模式（订阅主题数据携带主题向串口透传）。

三、设置步骤

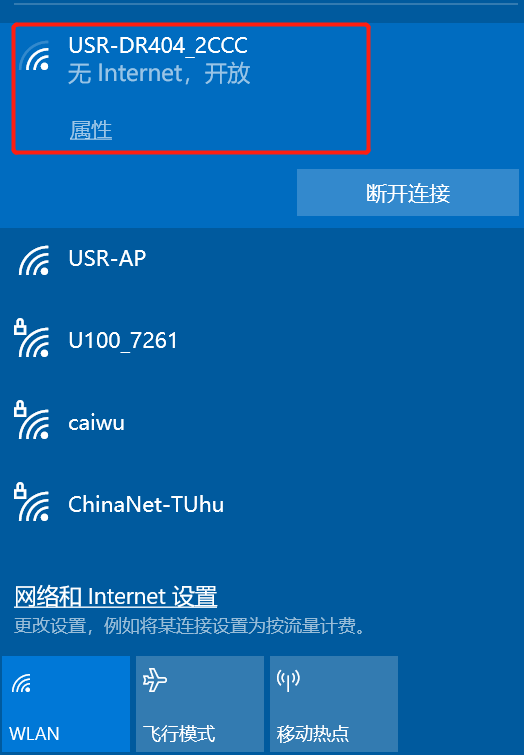

1.首先用485转usb的串口线接到DR404的485和电脑usb上，电脑打开wifi网卡，搜索到USR-DR404的wifi后，点击连接。

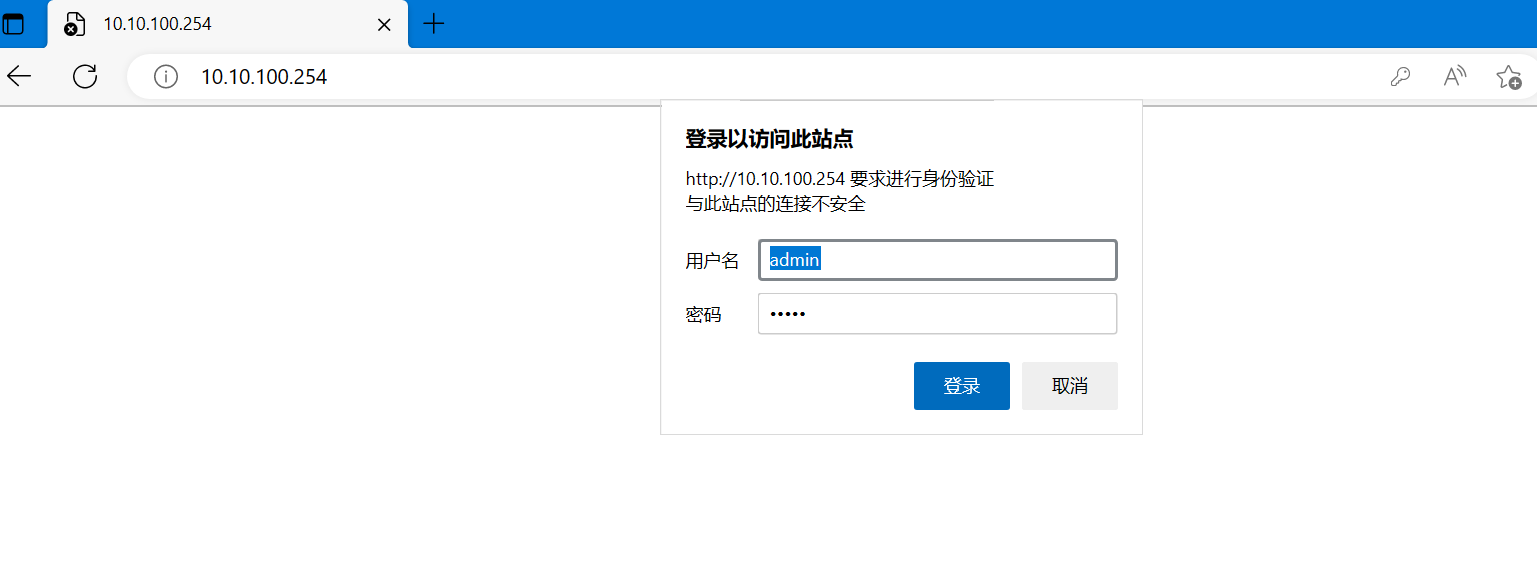

2. DR404的wifi连接成功后，浏览器输入DR404的默认ip地址：10.10.100.254进入内置网页(进不去内置网页：清除浏览器所有缓存，更换其他浏览器进行尝试)，输入网页默认用户名和密码：admin和admin

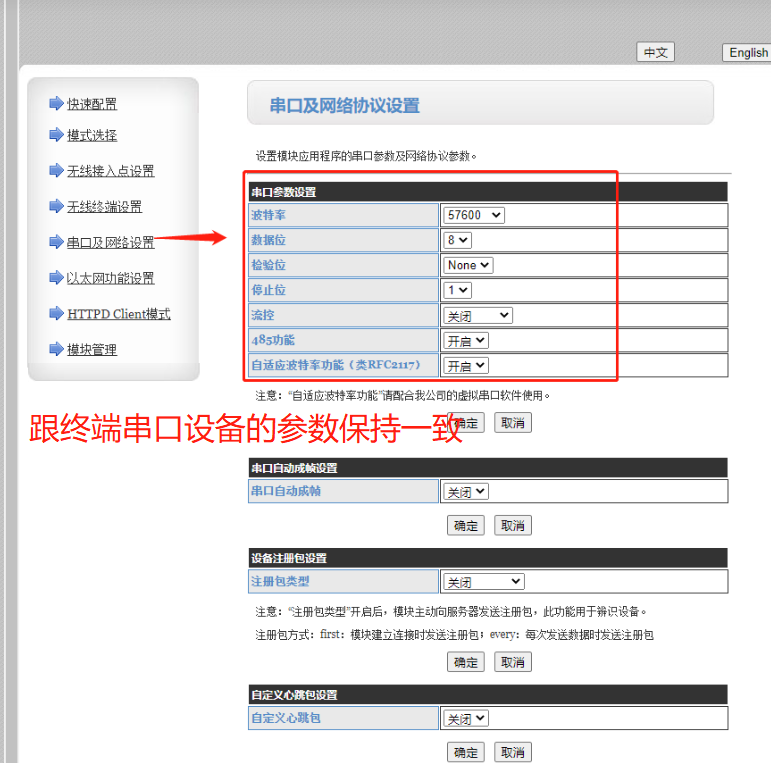

3.打开“串口及网络设置”，修改串口参数，跟终端设备的参数保持一致，然后点击“确定”。

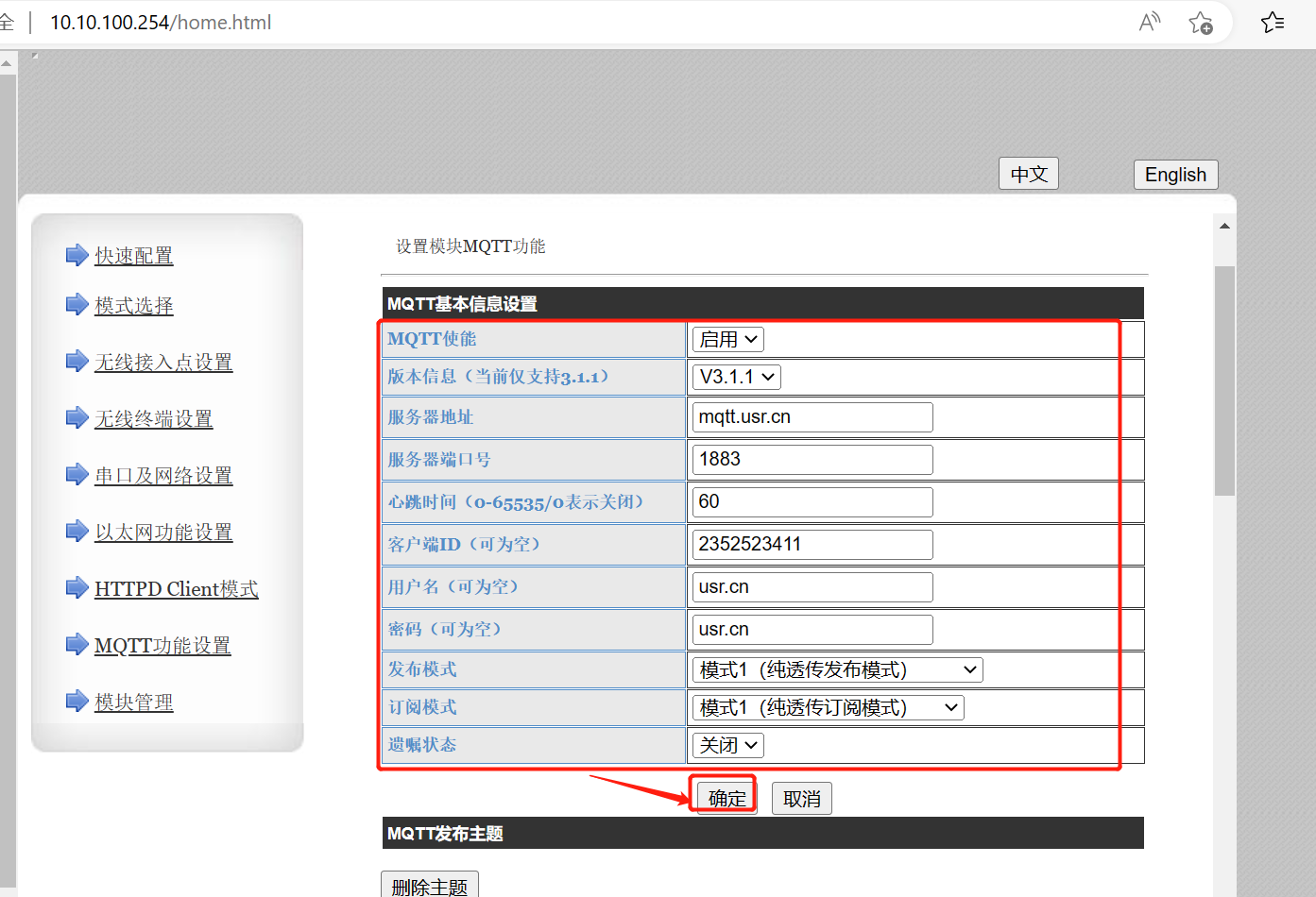

4.打开“MQTT功能设置”，填写MQTT服务器的基本信息参数。

本案例使用的是我司MQTT测试服务器的参数
地址：mqtt.usr.cn，端口：1883 Ø
用户名：usr.cn，密码：usr.cn

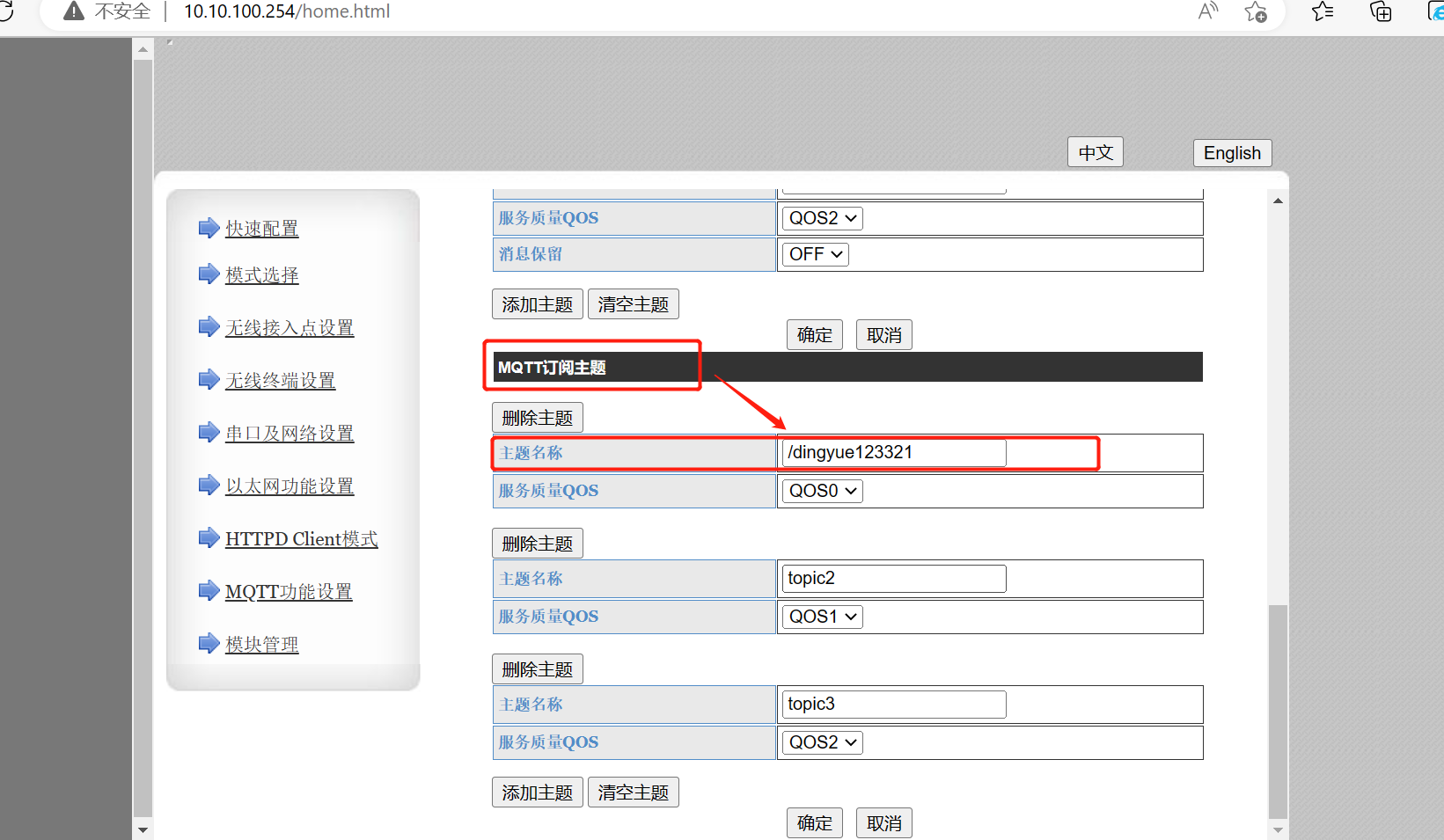

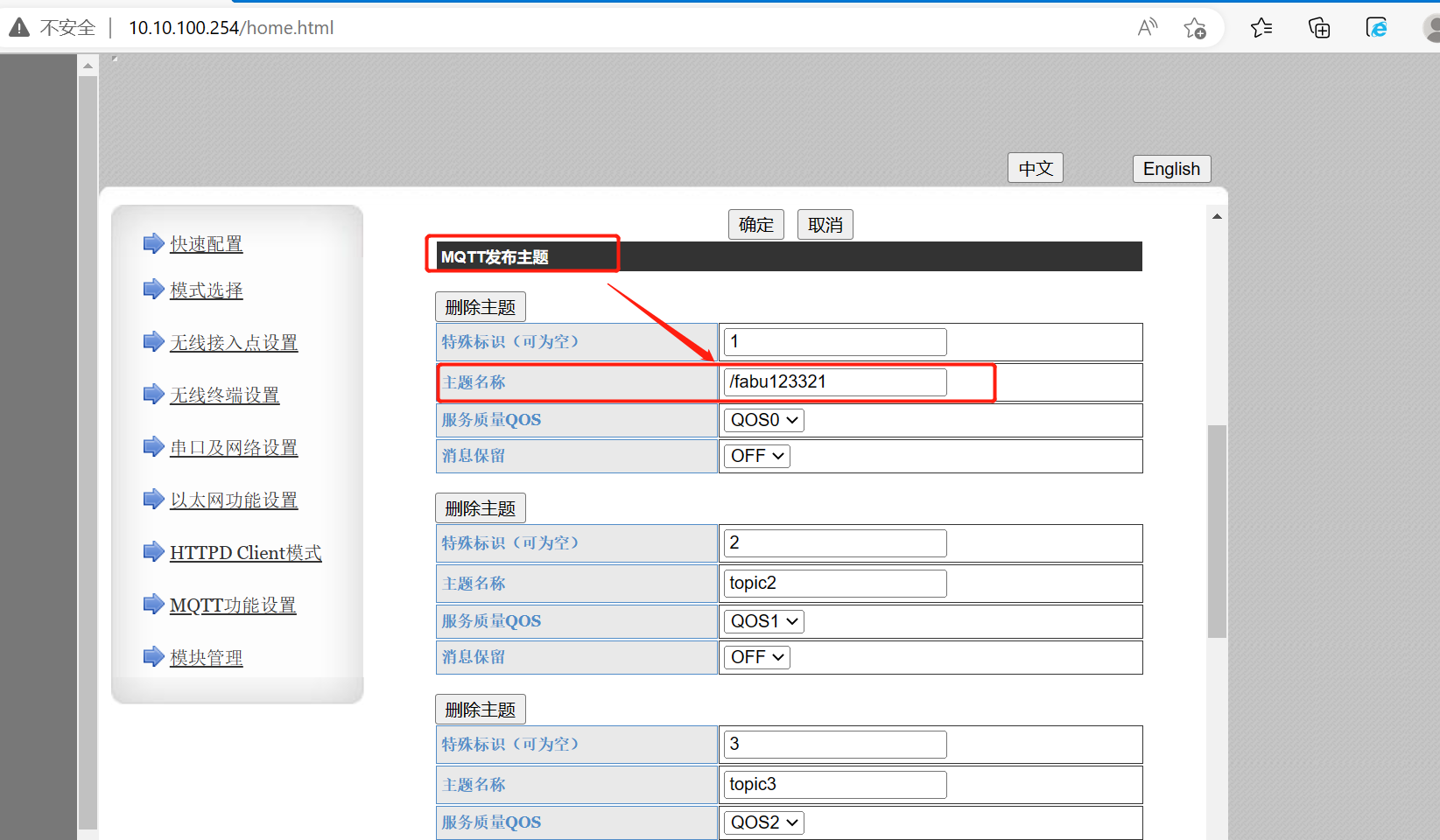

填写好“订阅主题”和“发布主题”后，点击“确定”并重启设备。

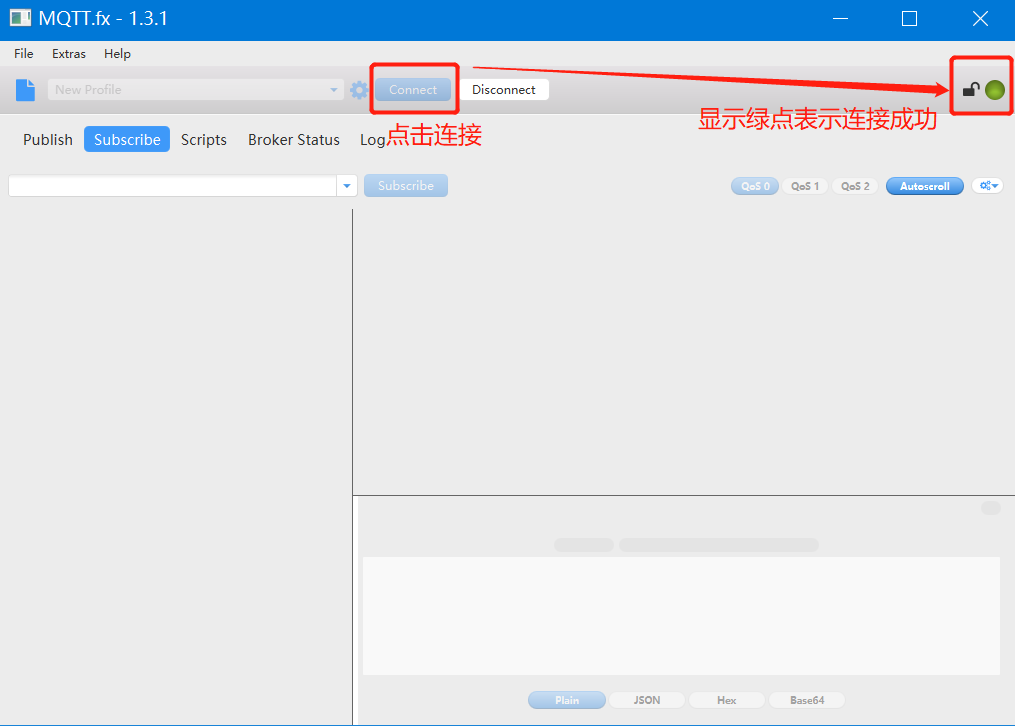

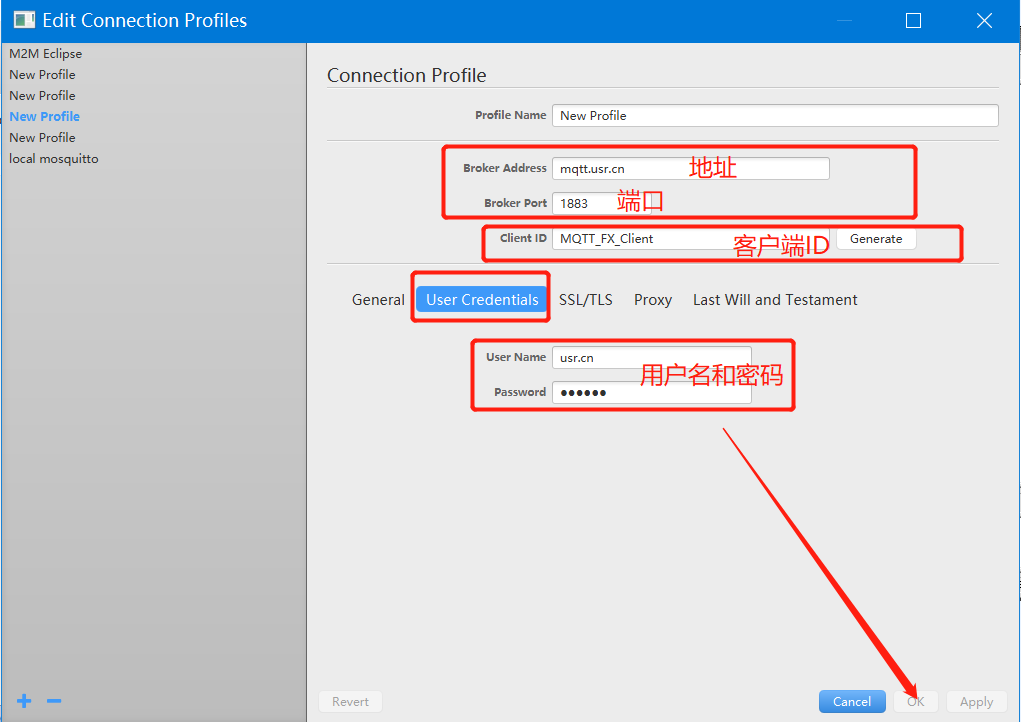

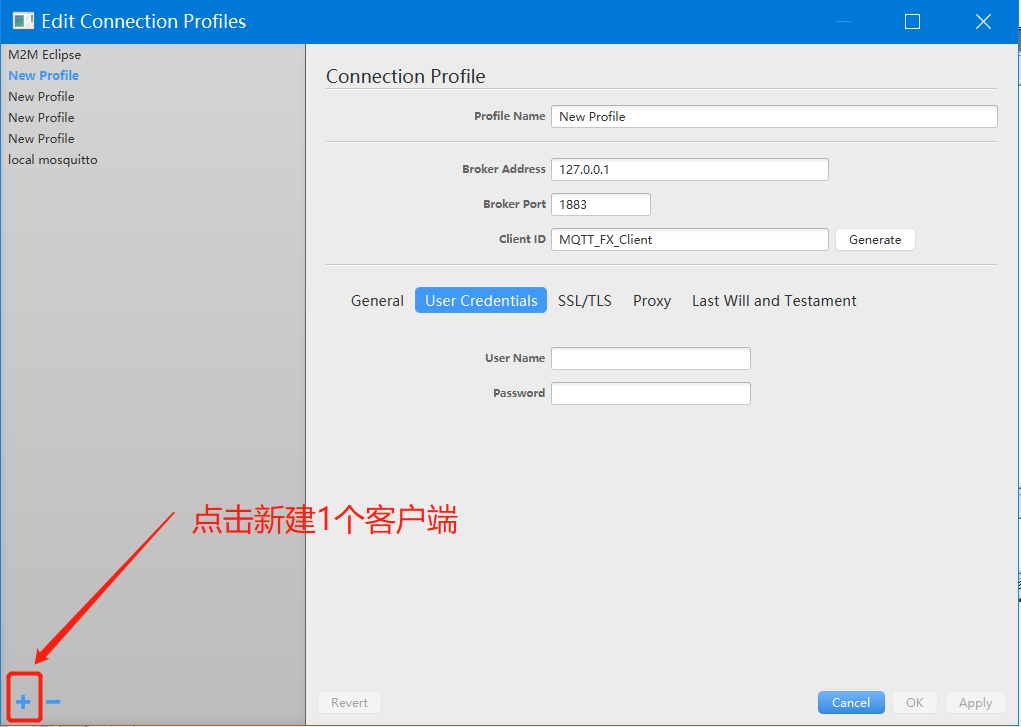

5.打开MQTT Client 软件：MQTT.FX，点击左下角新建1个客户端，填写好MQTT服务器的参数后，点击“Connect”，右侧出现绿点表示连接成功。

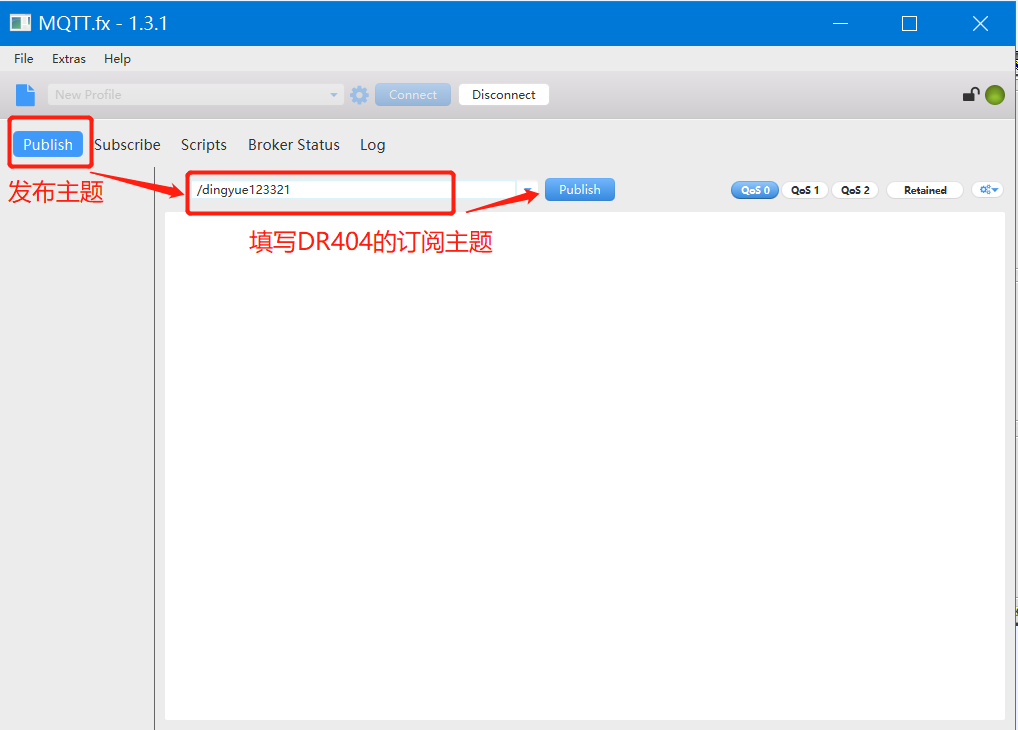

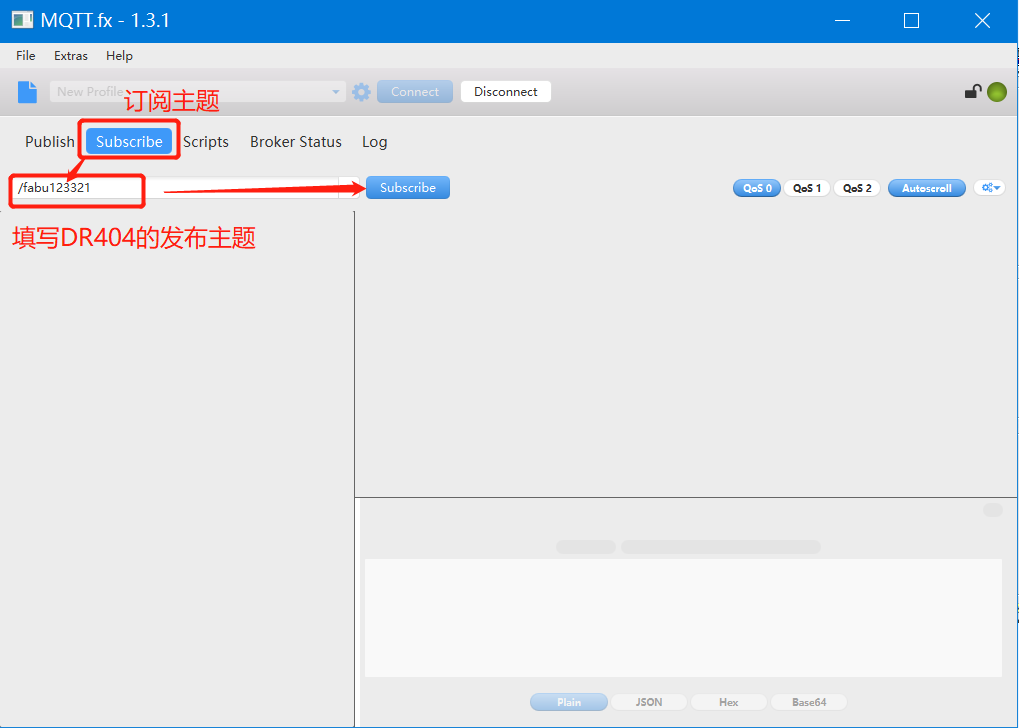

6. MQTT客户端软件的“发布主题”，填写DR404的订阅主题；MQTT客户端软件的“订阅主题”，填写DR404的发布主题。





7.打开串口调试工具：USR-TCP232-Test-V1.3，可以通过链接下载： https://www.usr.cn/Down/Software/USR-TCP232-Test-V1.3.exe

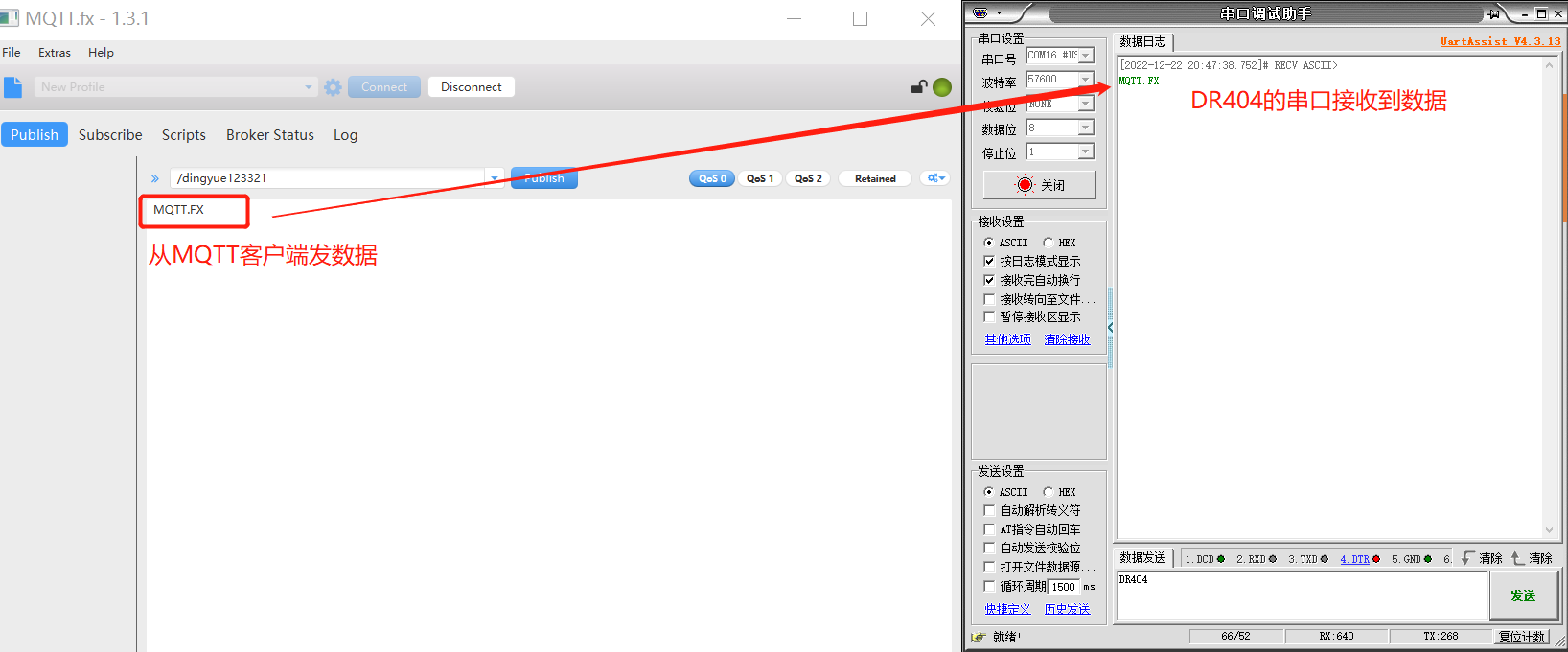

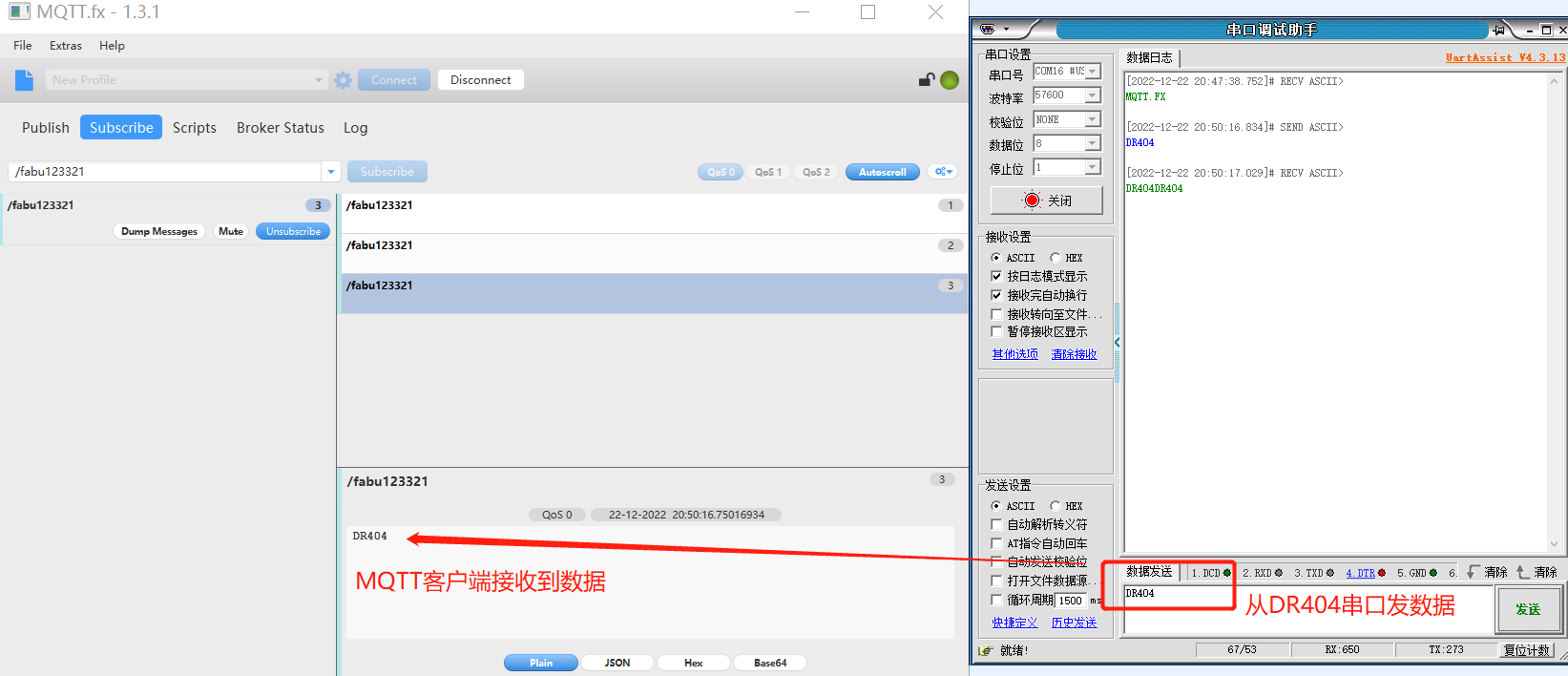

选择好对应的串口参数后，点击打开串口，进行数据测试。可以看到从MQTT客户端发数据，DR404串口端收到数据；从DR404串口端发送数据，MQTT客户端也可以收到数据，数据通信成功。







编写人：史玮
