LH-IO222-C对接有人云实现延时控制

一、    实现功能

实现有人云端控制继电器吸合一段时间后，自动断开，吸合时间可以自行设置。常用于自动门禁以及点动输出的场景。

二、    器材准备

1. LH-IO222-C

2. USB转485转换器

三、    配置过程

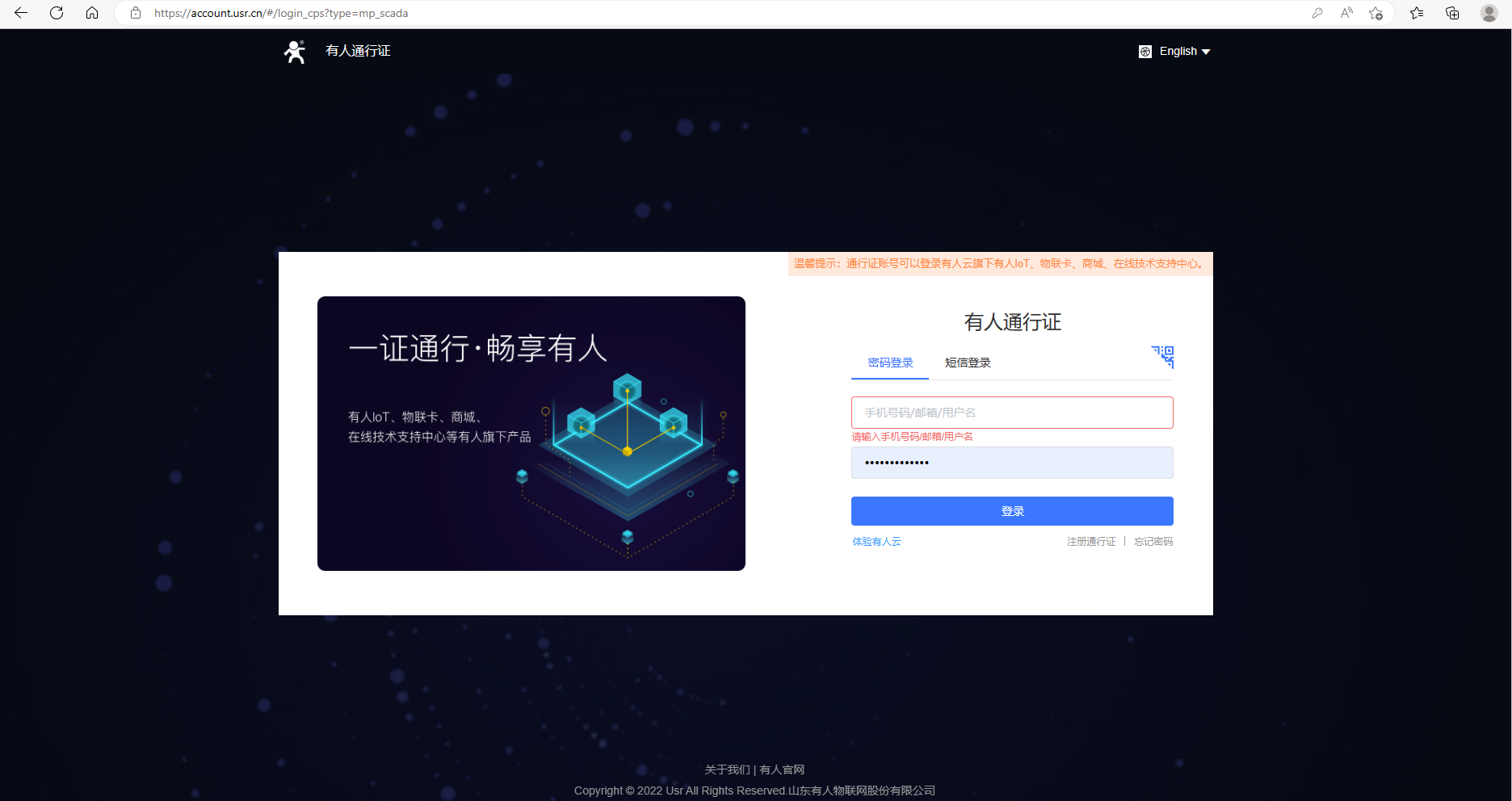

1. 登录有人云，登陆链接：

 https://account.usr.cn/#/login_cps?type=mp_scada&logout=1

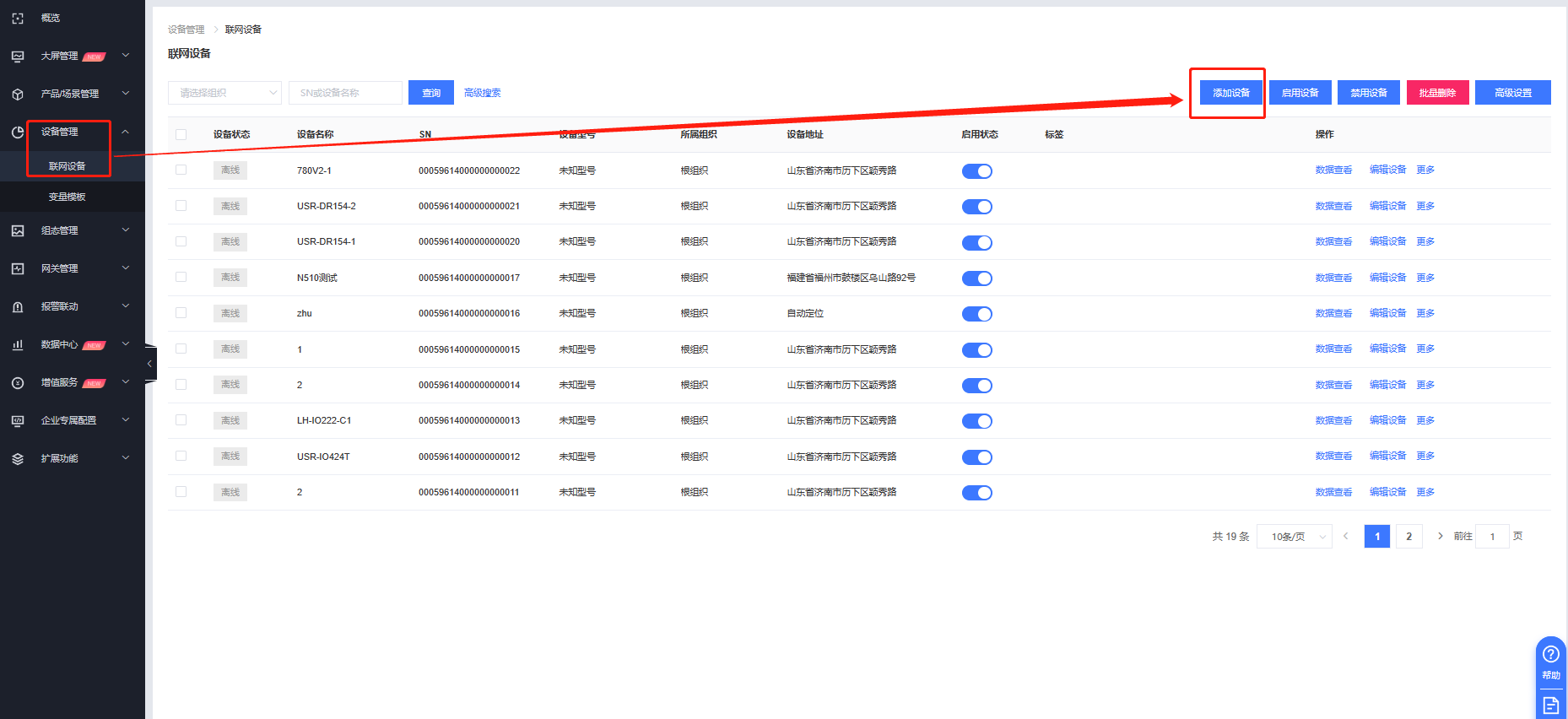

2. 设备管理—联网设备—添加设备

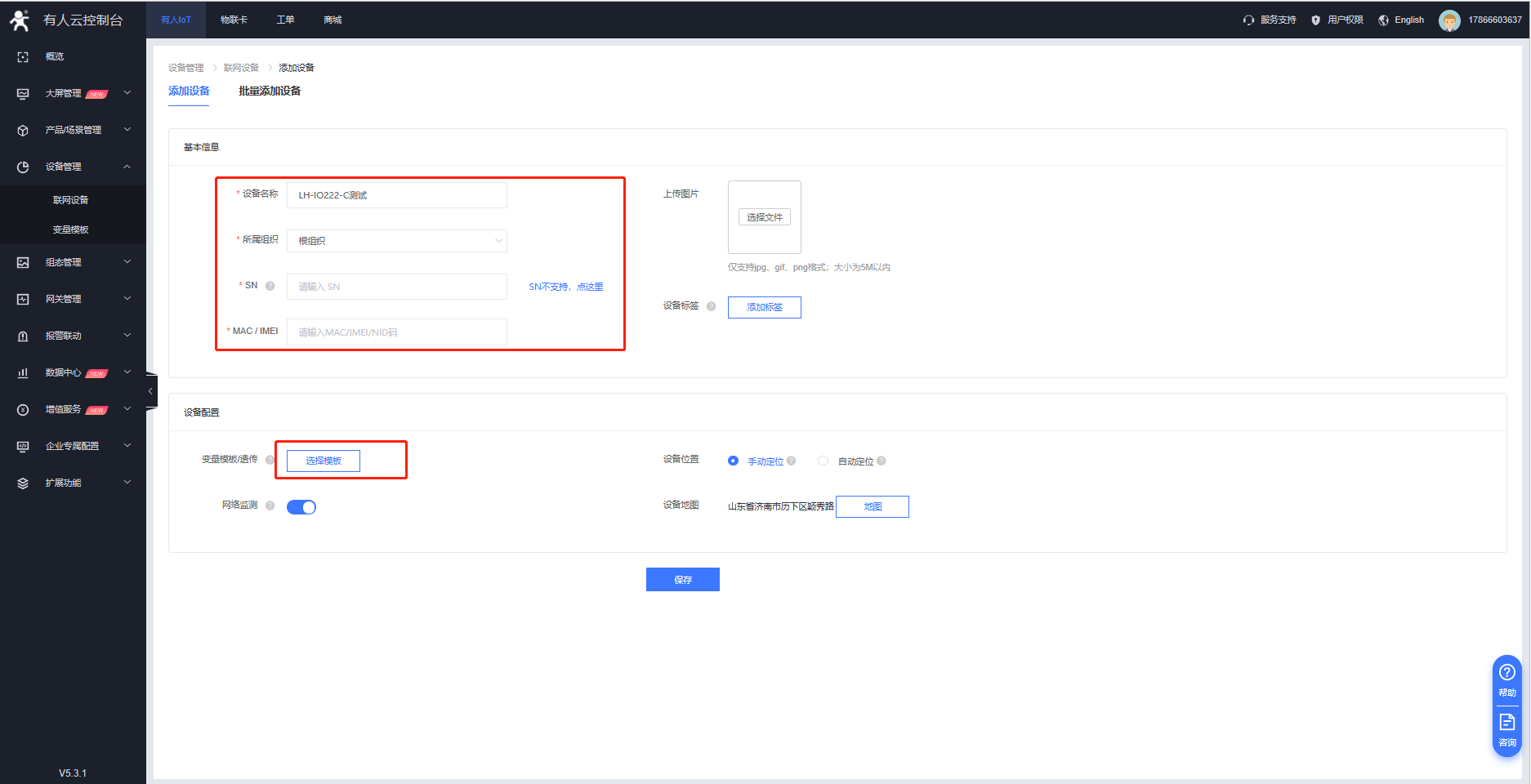

3. 填写设备名称，选择所属组织，点击SN不支持点这里，选择设备模板。

4. 新建模板-IO控制器-网络IO控制器-LH-IO222-C/E-确认。

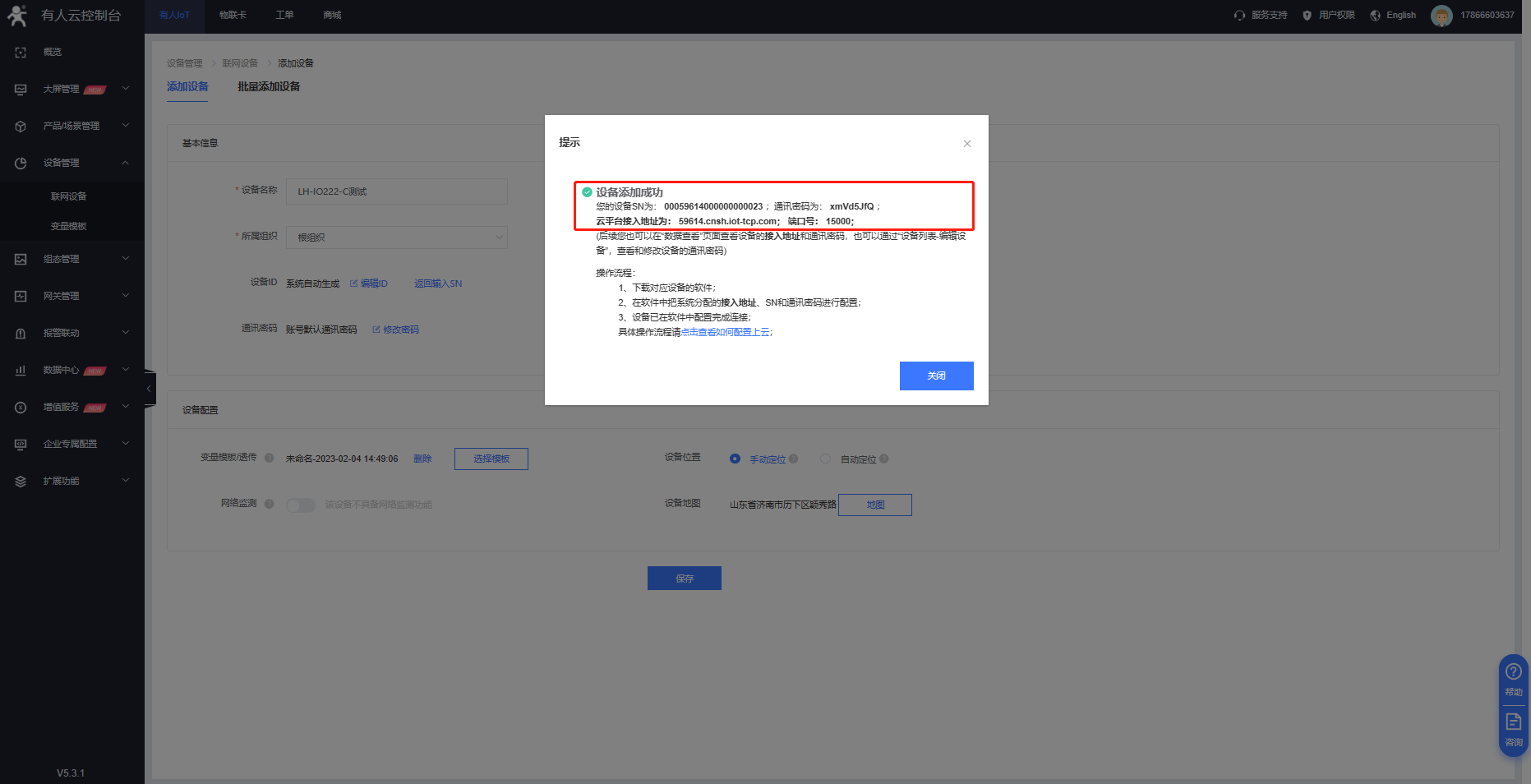

5. 设备添加成功后会生成SN和通讯密码以及接入地址和端口号

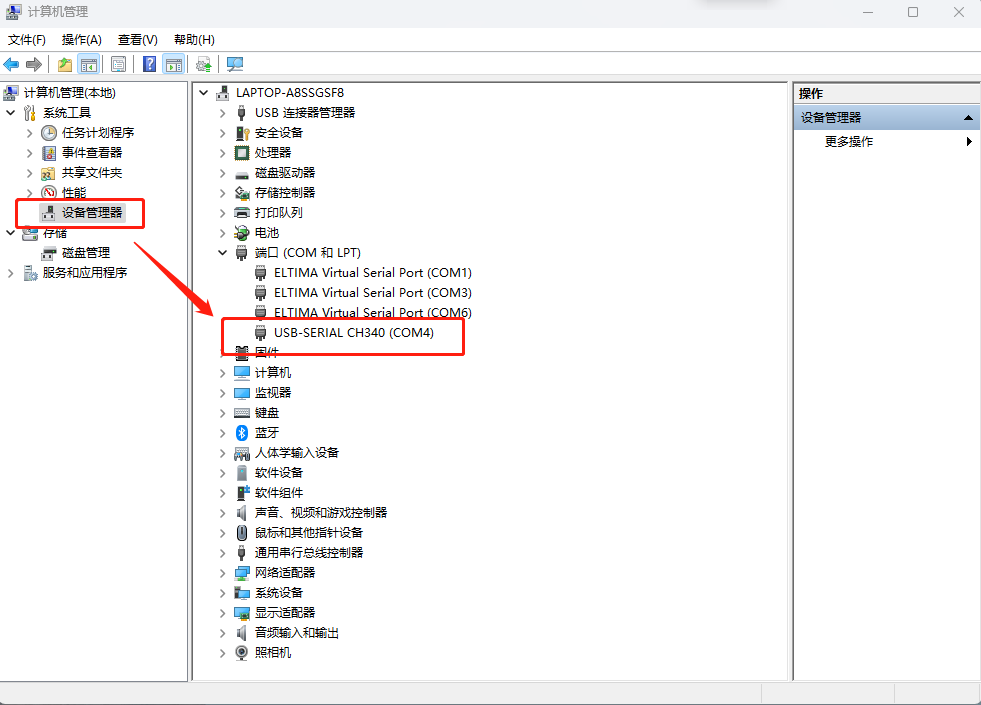

6. 使用USB转485转换器链接电脑和LH-IO222-C，给LH-IO222-C供12V1A的直流电，电脑打开控制面板-设备管理器查看当前COM序号及驱动是否正常，如图所示COM4

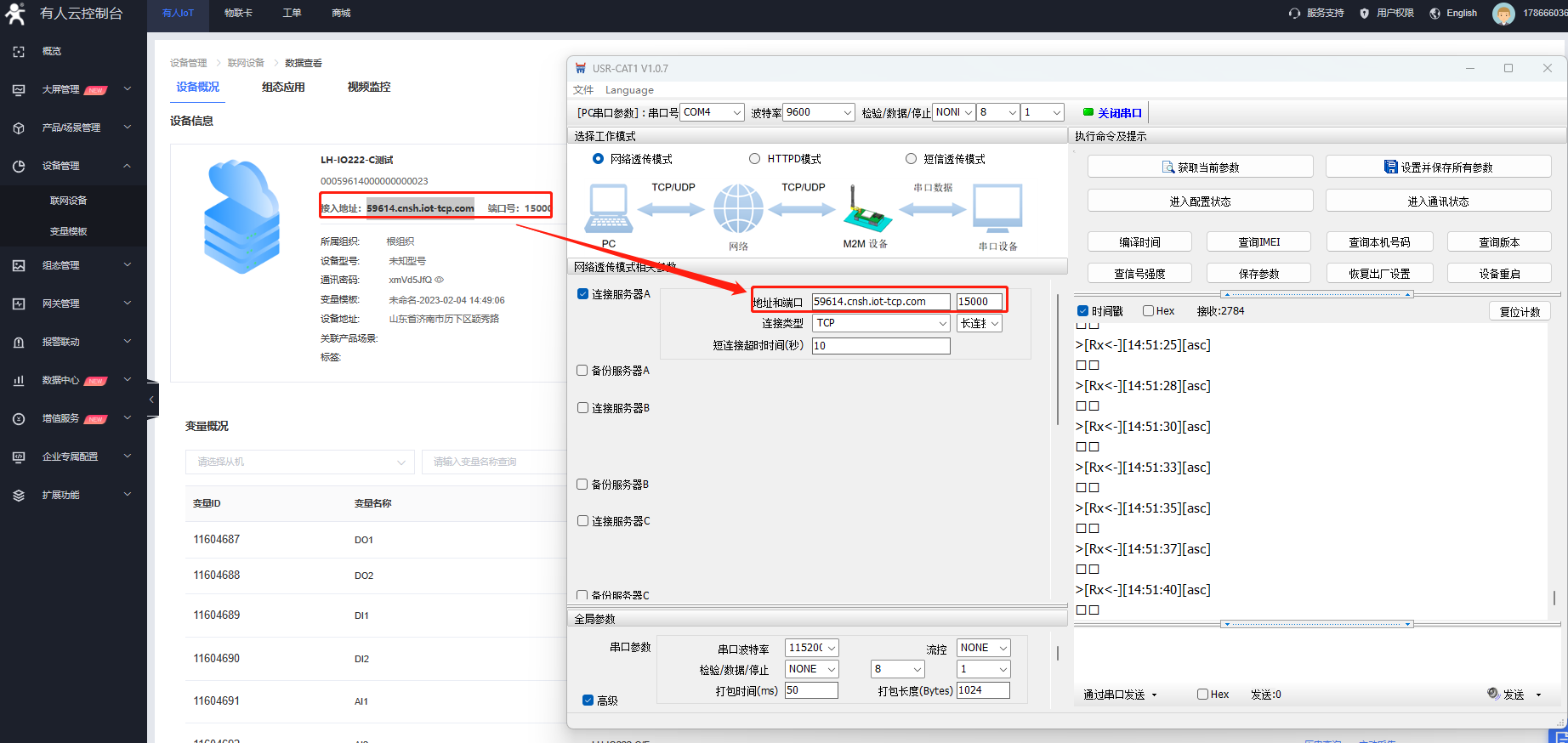

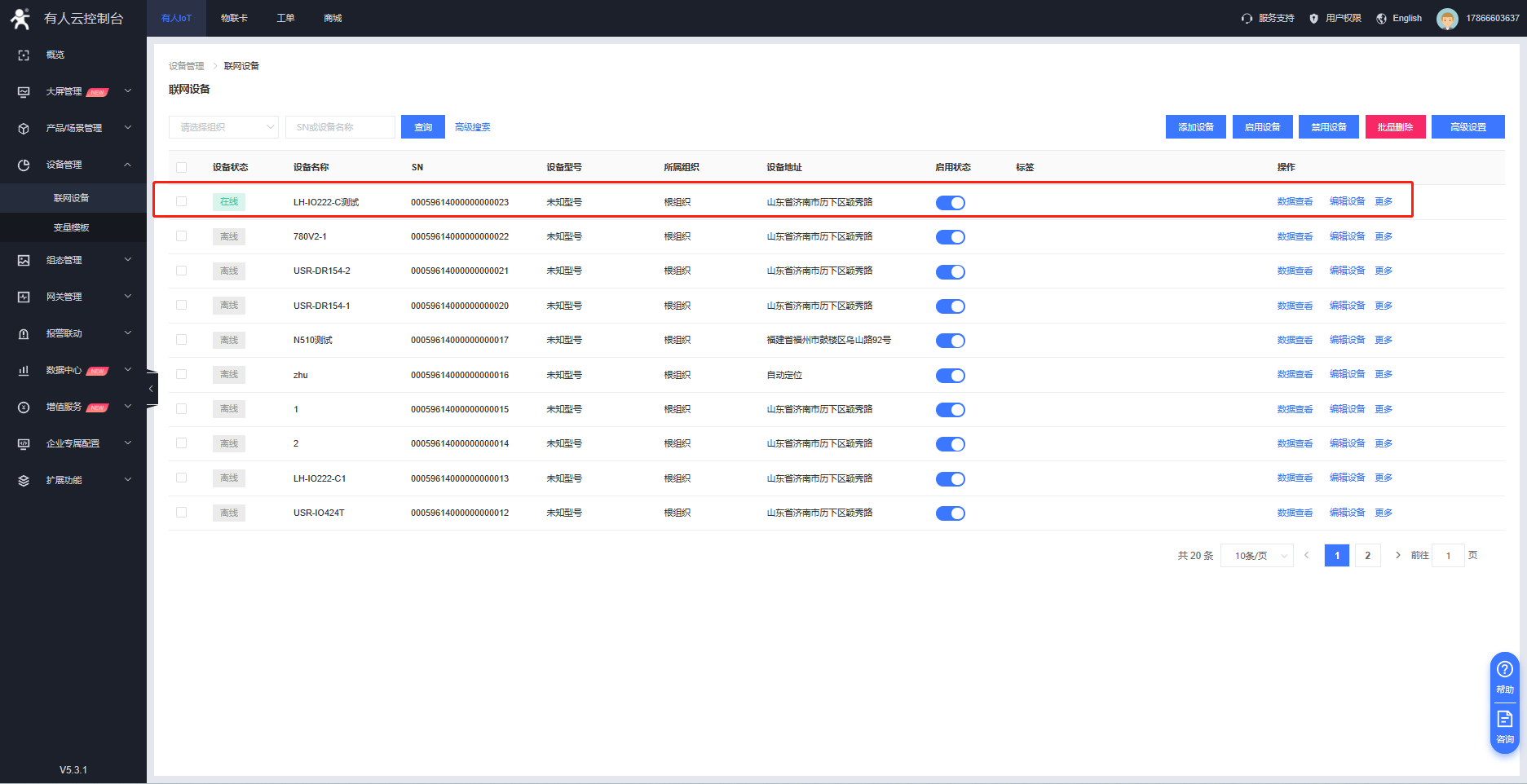

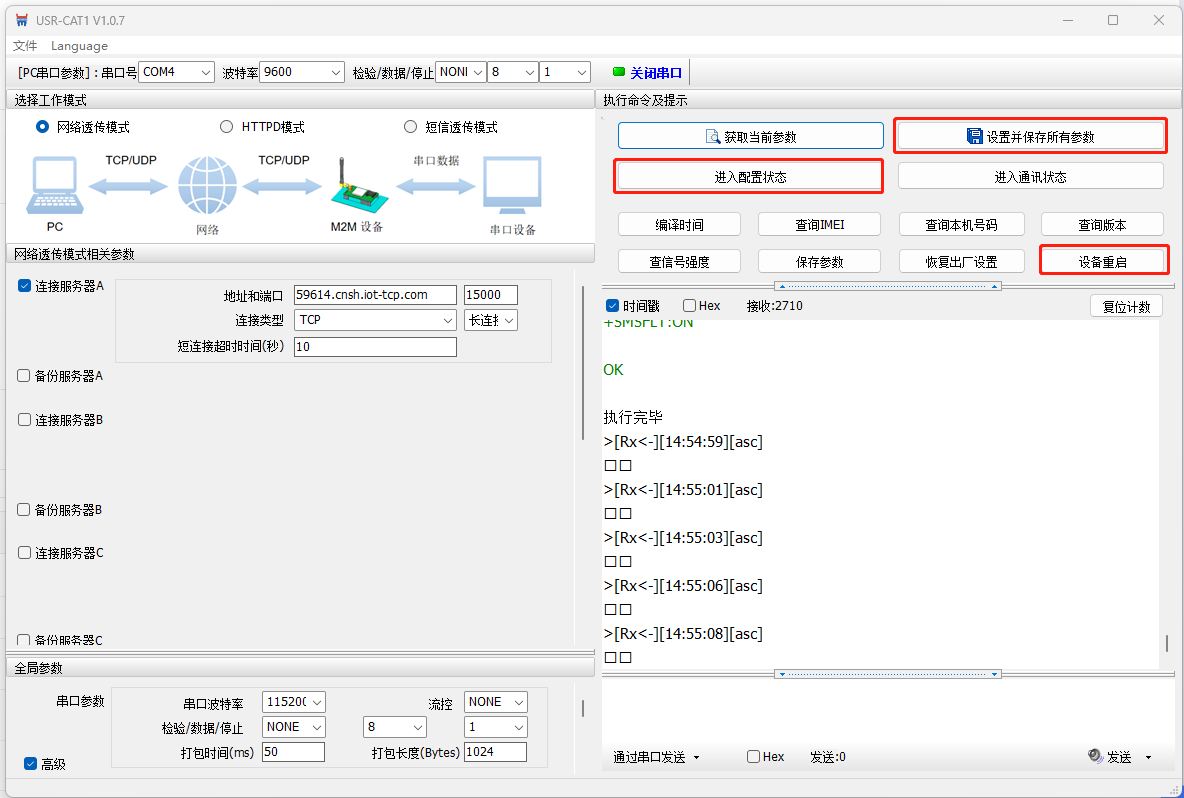

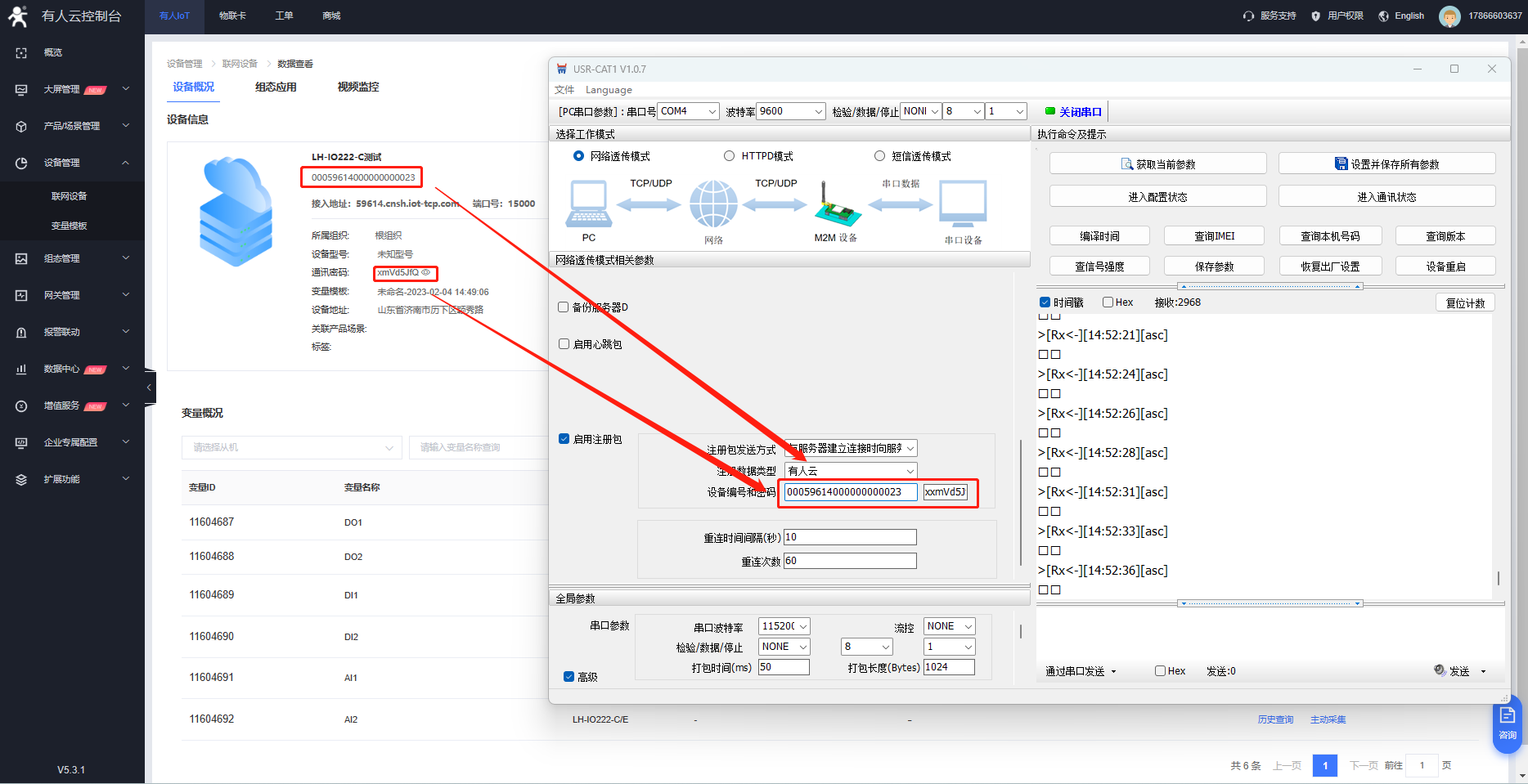

7. 打开USR-CAT1软件，点击进入配置状态，设备回复+++a OK后进入配置状态—获取当前参数，填入IP地址和端口号以及注册包信息后，--设置并保存所有参数—设备重启，然后即可看到有人端设备在线

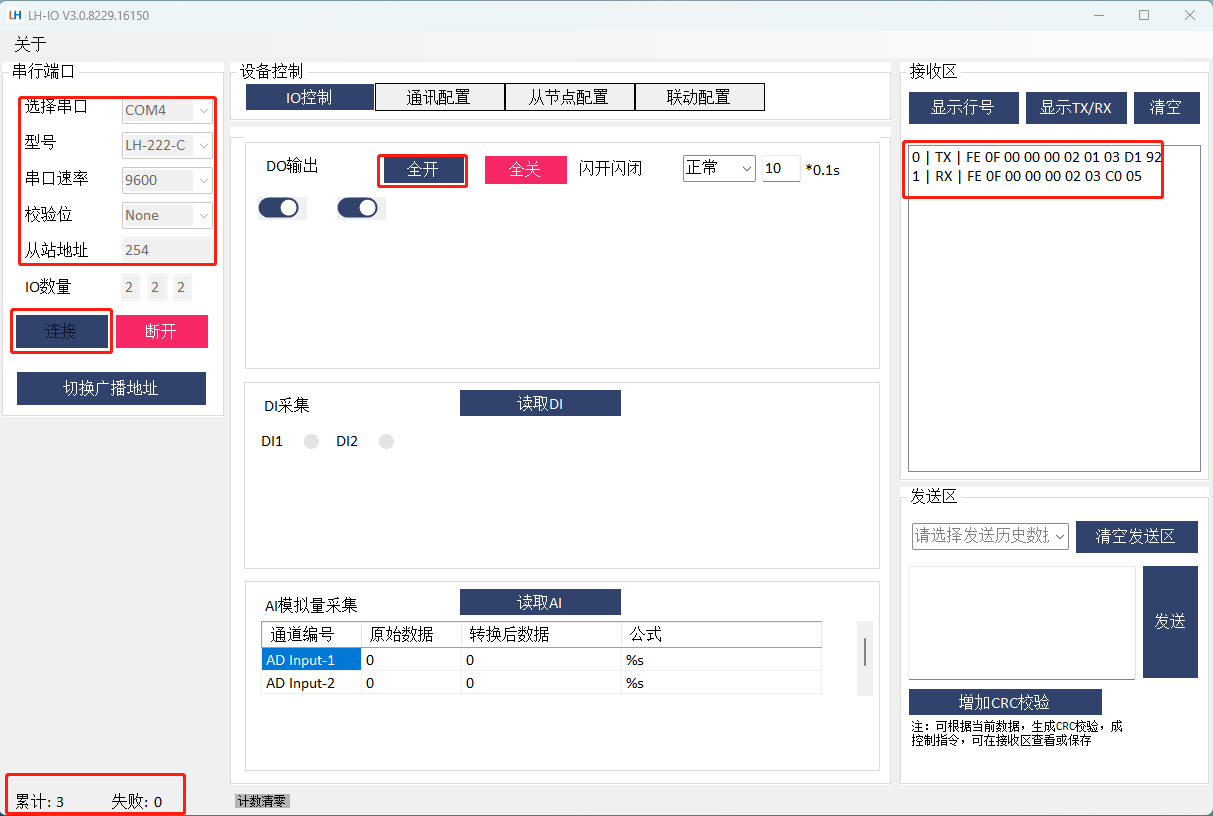

8. 关闭USR-CAT1软件，打开LH-IO软件，点击全开全关测试能否正常通讯控制DO动作

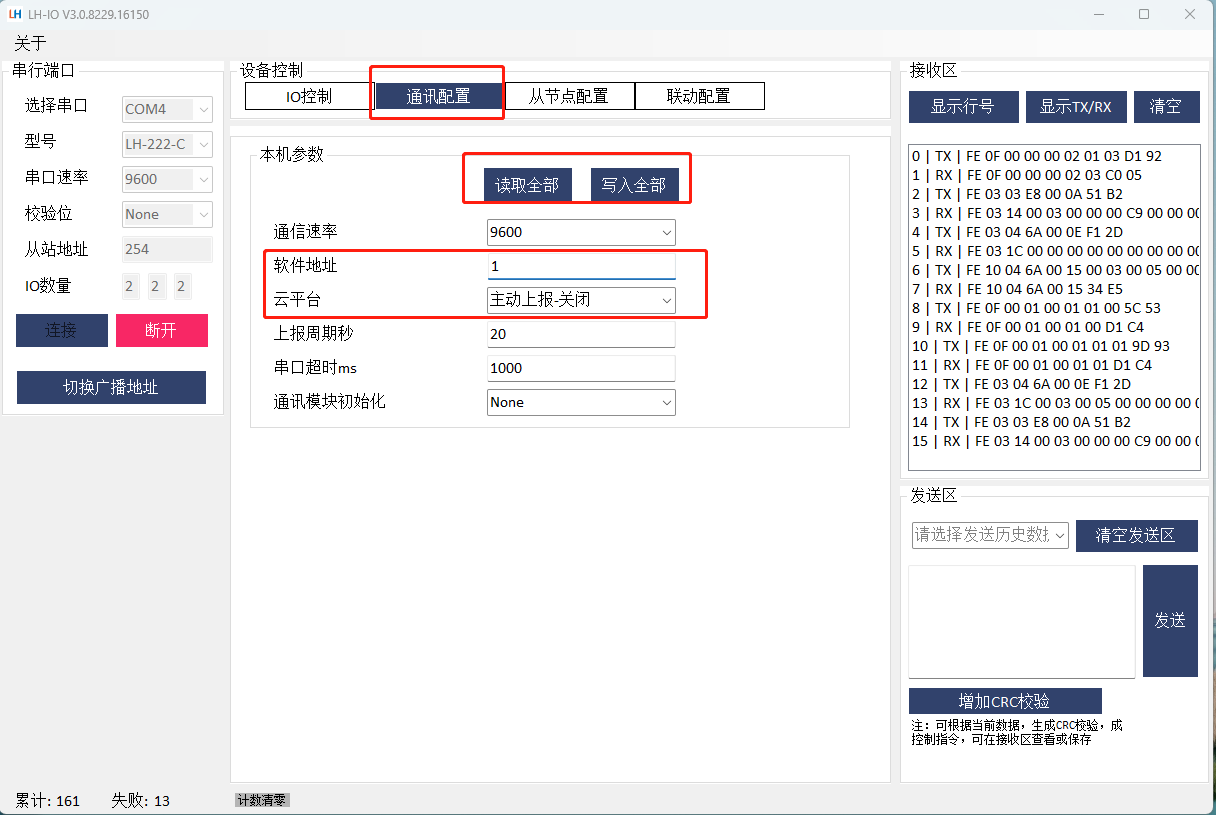

点击通讯配置，先点击读取全部，软件地址修改为1，关闭主动上报功能，然后点击写入全部。

点击联动配置，读取全部，选择通道1和通道2的工作模式后，点击写入全部。通道1选择“输出闭合一段时间，然后断开”闭合时间设置为5S，通道2选择“输出做开闭循环”，闭合时间为20S，断开时间为30S.

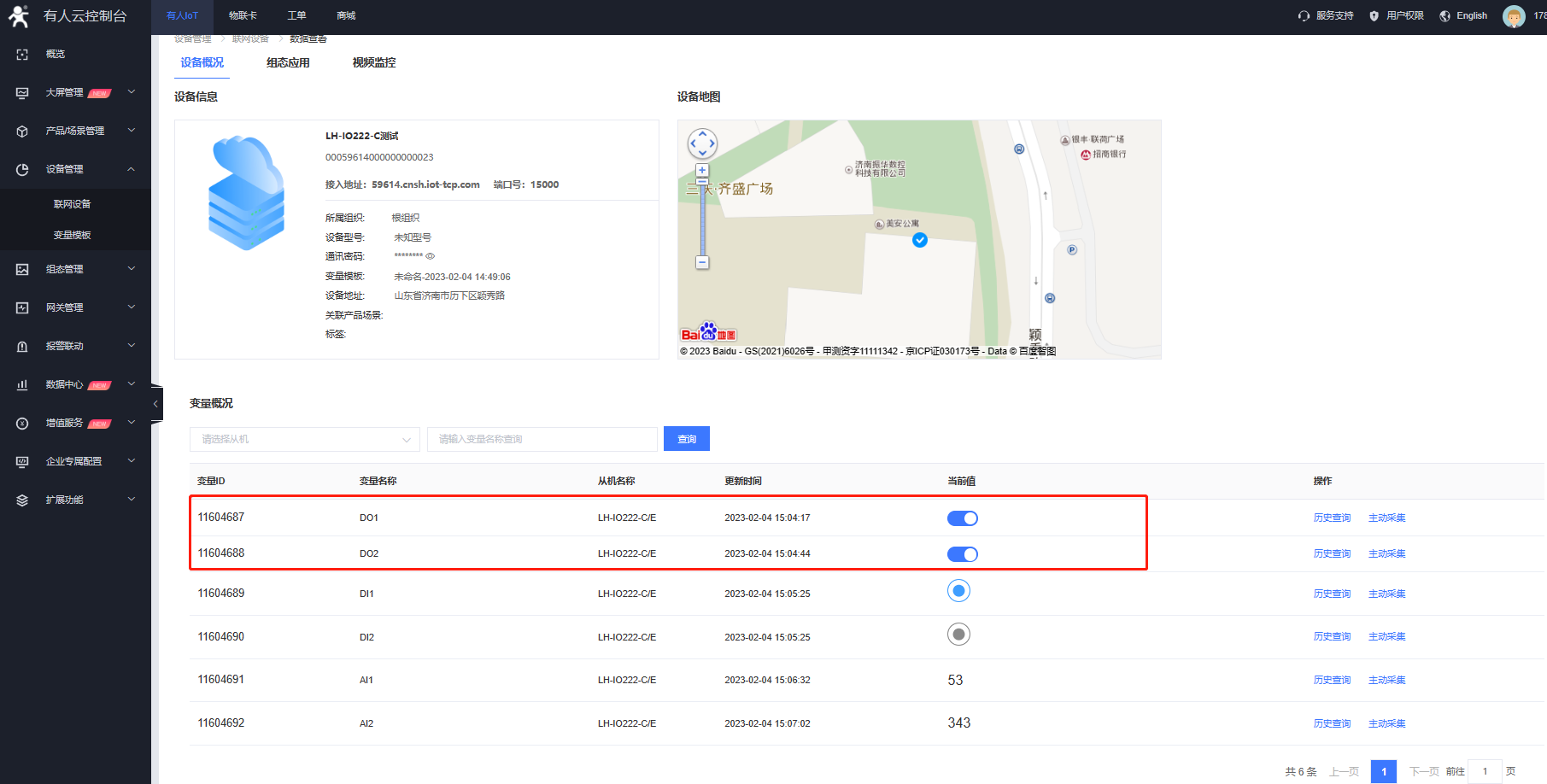

9. 关闭LH-IO软件，有人云上打开变量概况页面，此时，云端控制DO1吸合，DO1吸合5S后自动断开。DO2会以提前设定的时间间隔不挺的循环开闭。

撰写人：尹丛欣
