USR-TCP232-T0 UDP基本测试

一、资料下载

说明书：https://www.usr.cn/Download/1191.html

硬件手册：https://www.usr.cn/Download/1193.html

设置软件：https://www.usr.cn/Download/257.html

调试助手：https://www.usr.cn/Download/27.html

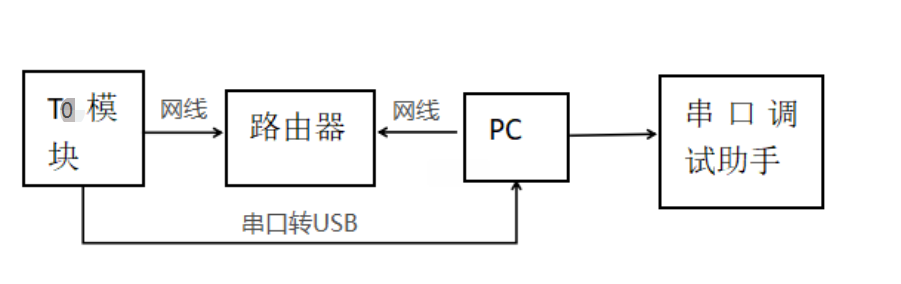

二、拓扑结构

 三、电脑设置

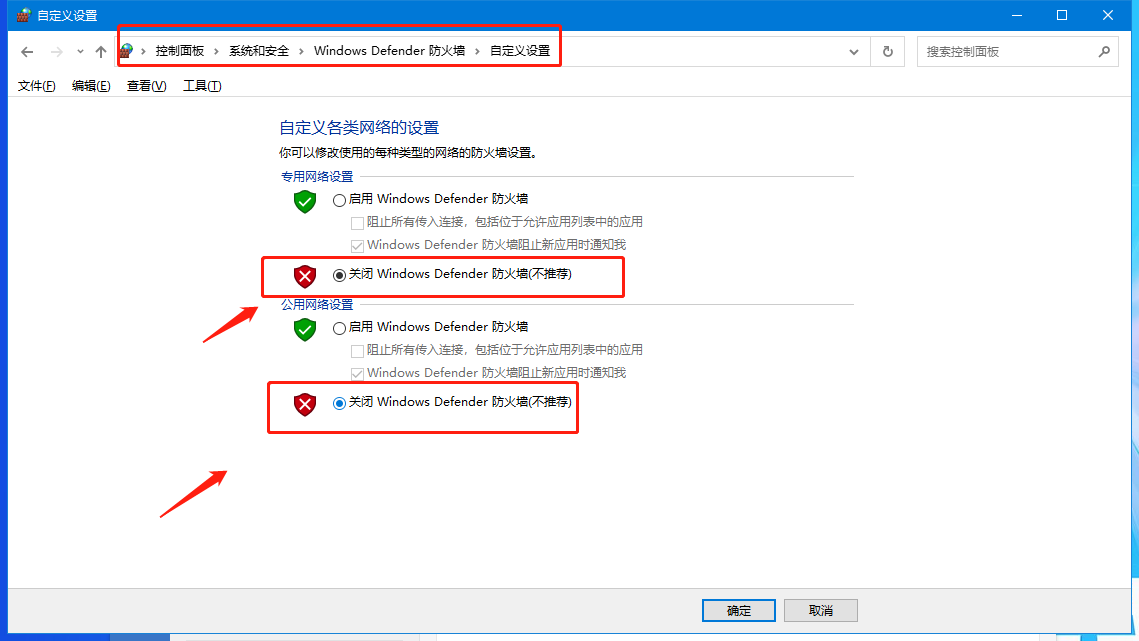

1、按路径：控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

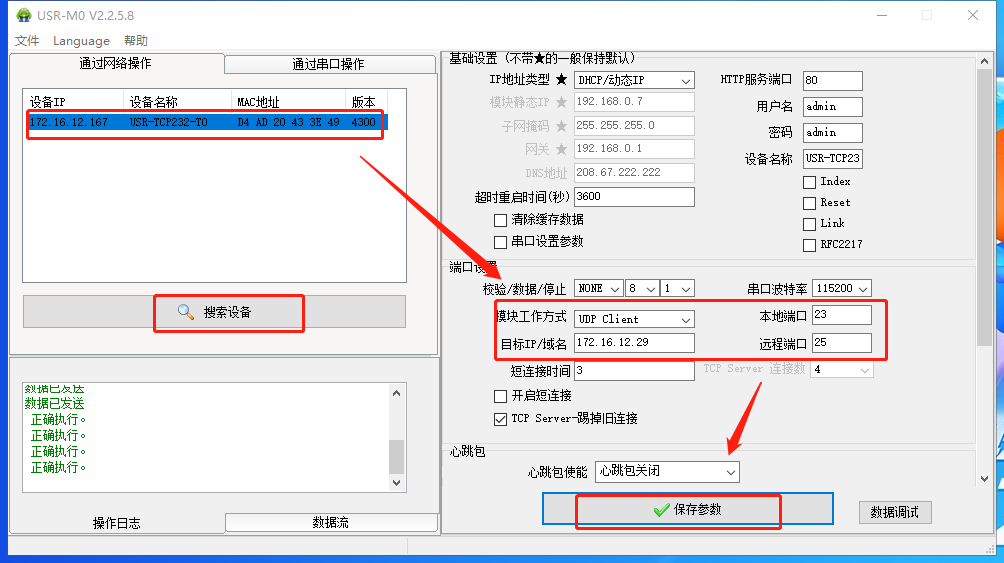

T0做UDP client：

实际测试中找不到设备可以参考第四章节附件1排查

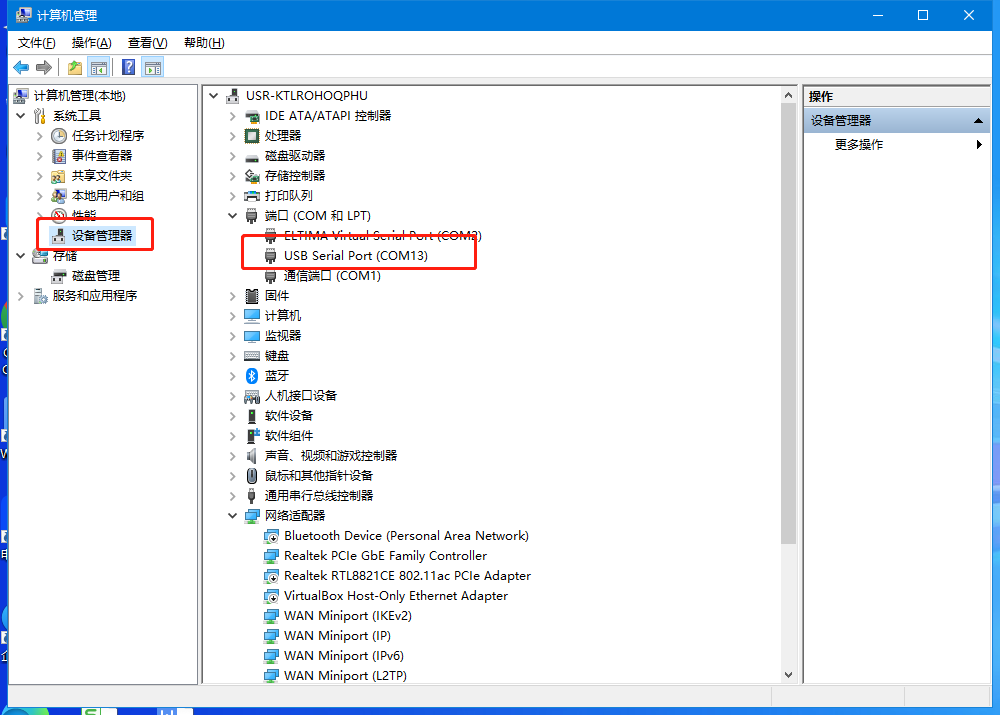

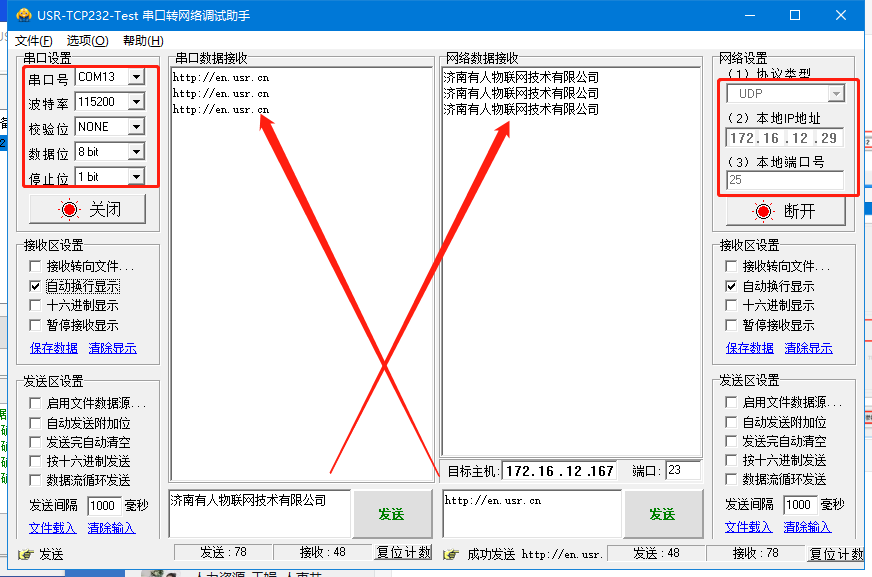

打开测试软件：USR-TCP232-Test，串口号可以在设备管理器中查询。串口参数和T0的串口参数保持一致

实际测试中232串口无法进行数据传输可参考第四章节附件2排查

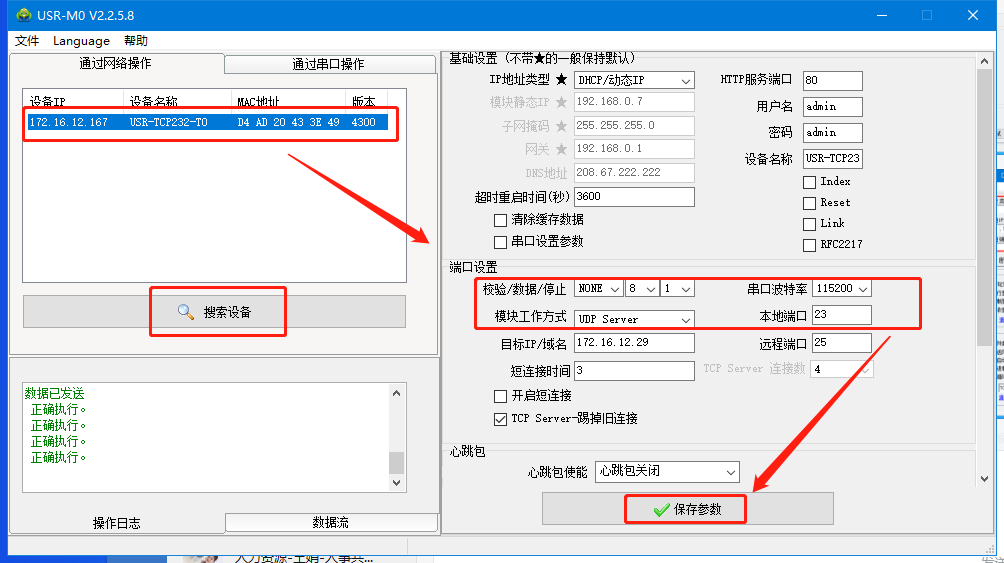

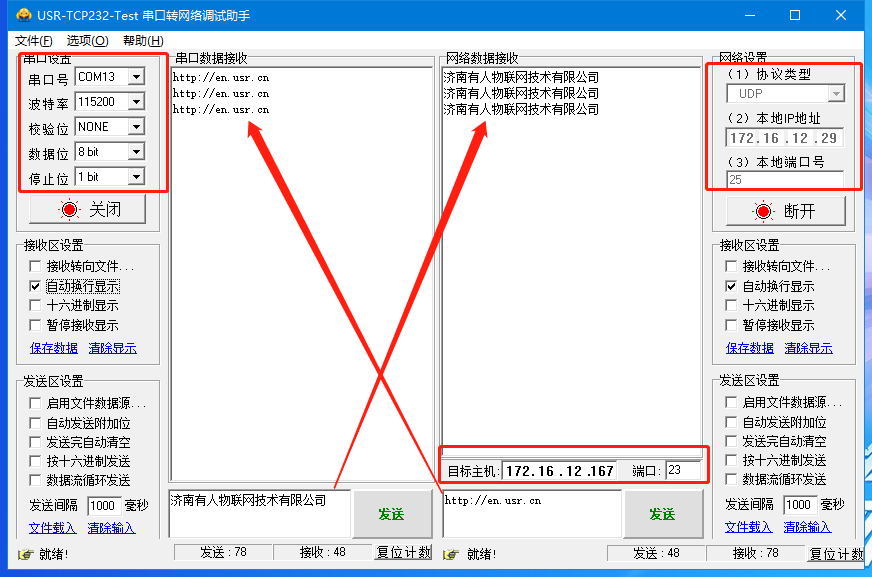

T0做UDP server：

四、常见问题解决办法

附件1

T0和电脑连接同一台路由器使用M0软件找不到设备怎么办？

答：

1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

2、检查设备供电是否稳定，可以用万用表测量一下供电电压

3、检查防火墙杀毒软件是否关闭，多余网卡是否禁用

4、检查路由器是否都给电脑和设备分配IP了，电脑和T0是否同一网段，可以电脑ping一下T0看是否可以ping通，若不通检查一下网络

附件2

T0通过232转usb接电脑无法进行数据传输怎么办？

答：

1、检查一下T0的232口和232转USB是否是TX接RX RX接TX

2、在设备管理器---端口查看是否生成了com口，看下电脑是否有串口驱动，若出现红色感叹号，需要下载驱动精灵或者驱动大师进行修复

3、检查一下232转USB转换器是否有问题

4、检查一下T0的串口参数和调试助手打开的串口参数是否一致





 撰写人：崔丽丽
