一、资料下载

说明书：https://www.usr.cn/Download/1256.html

硬件手册：https://www.usr.cn/Download/1263.html

设置软件：https://www.usr.cn/Download/257.html

调试助手：https://www.usr.cn/Download/27.html

虚拟串口软件：https://www.usr.cn/Download/31.html

二、有人云操作

1.注册有人云账号

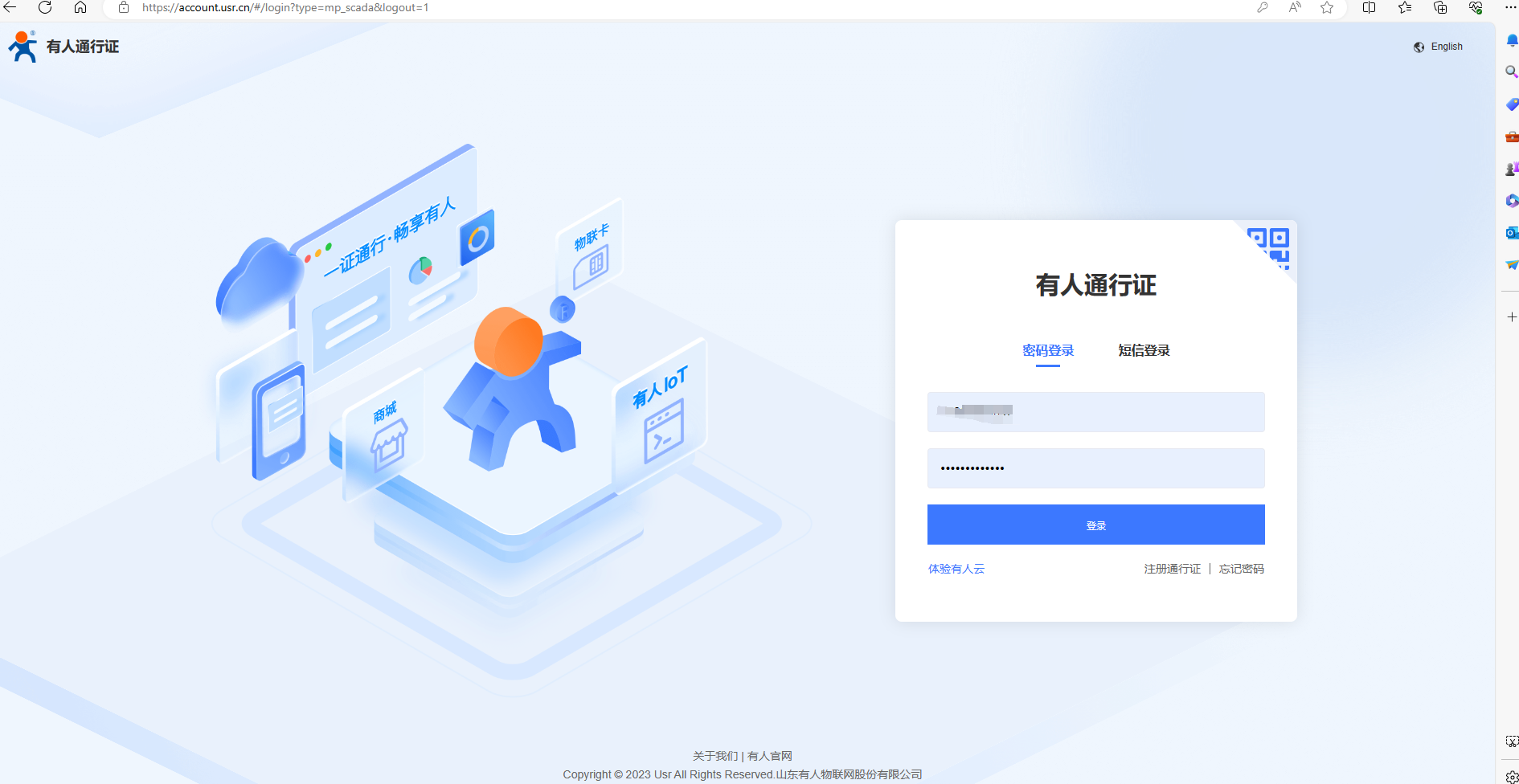

登陆有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1，注册账号并登陆。

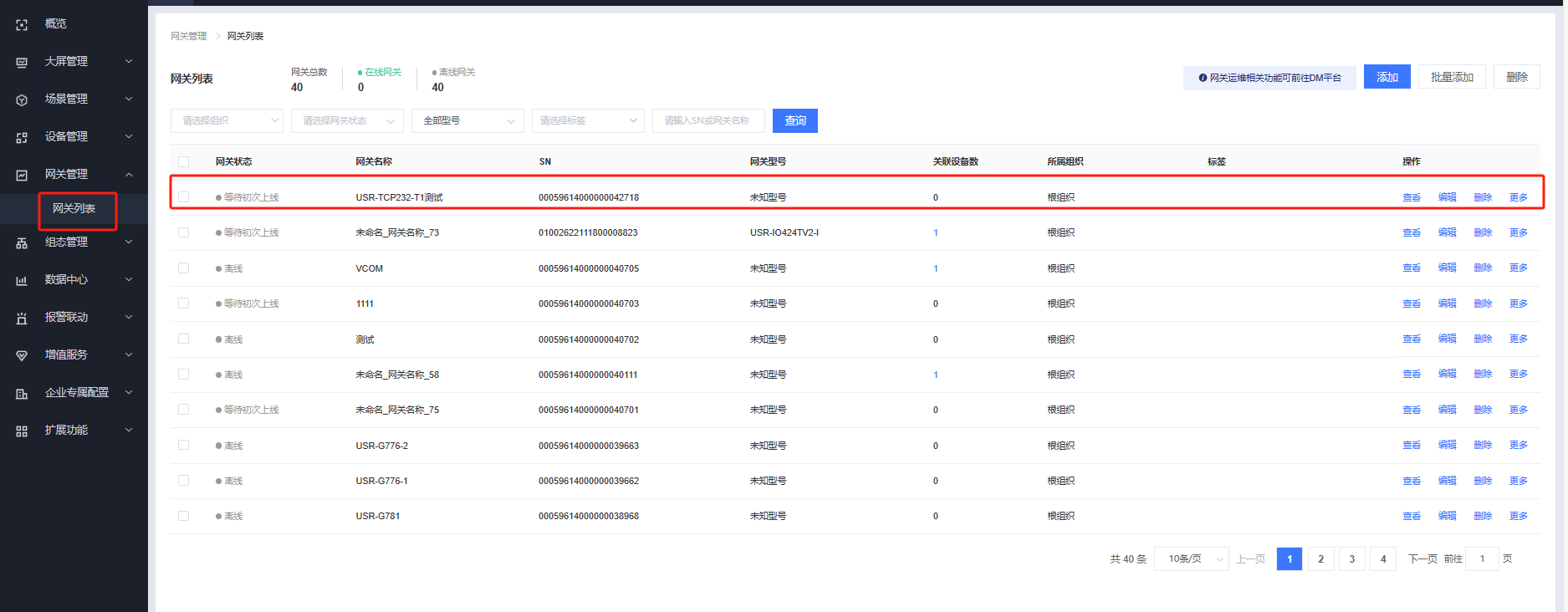

2.添加网关：网关管理--网关列表--添加

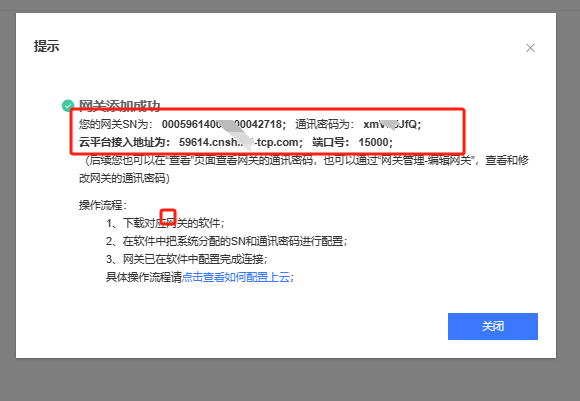

设备名称可自定义，所属组织选择根组织，T1目前不支持SN码添加，点击右侧“没有SN，点这里”，设备ID和通讯密码可以自动生成，设备ID20位，通讯密码必须是8位（支持修改密码）。设置完成后点击保存即可看到平台给分配的接入地址和SN 密码等信息。

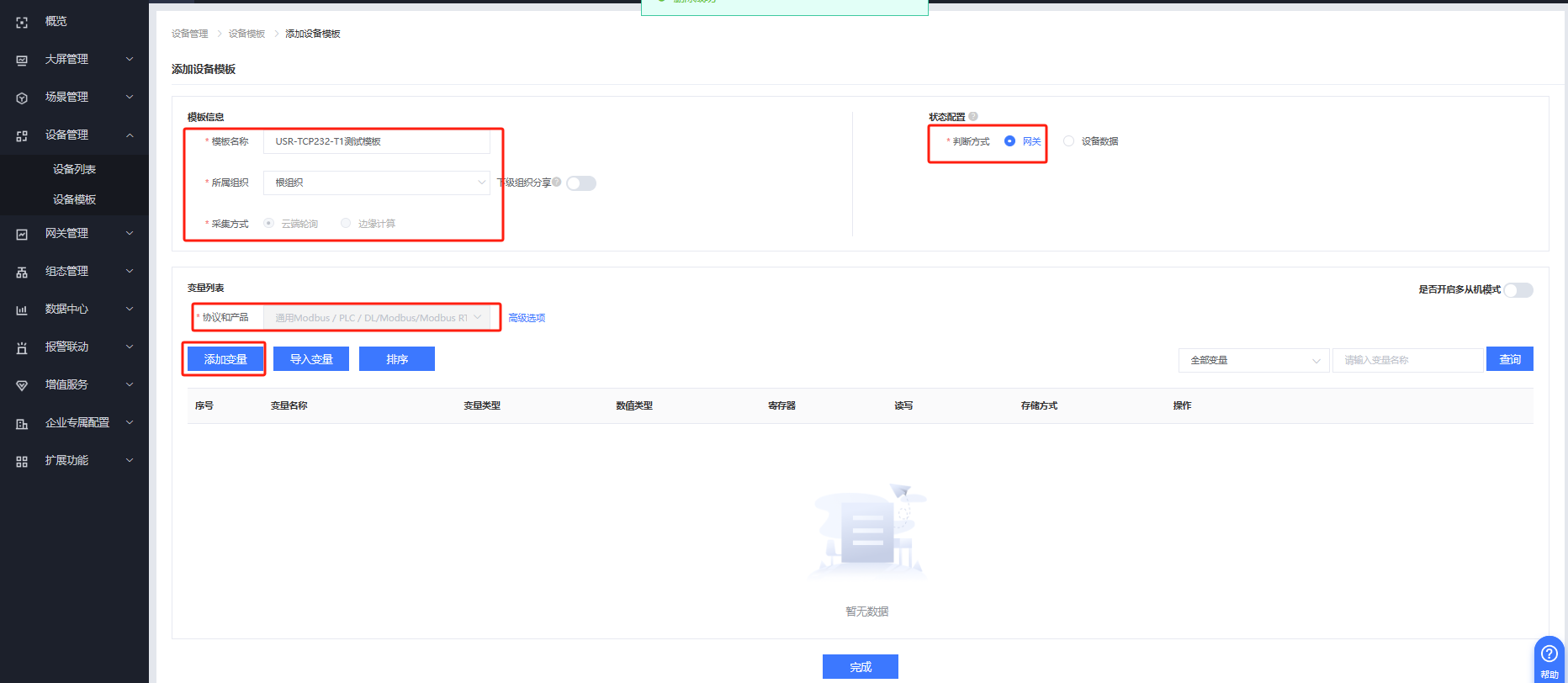

3.添加模板：设备管理--设备模板--添加

模板名称可自定义，所属组织选择根组织，采集方式选择云端轮询，判断方式选择网关

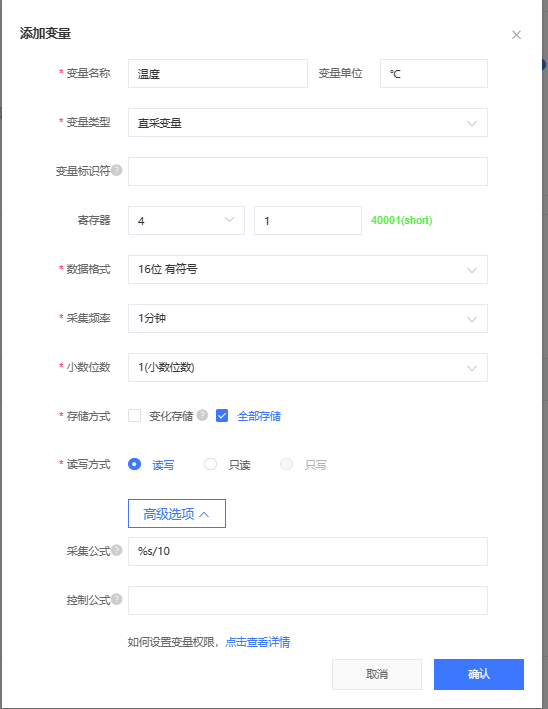

协议选择通用Modbus/PLC/DL / Modbus / Modbus RTU，点击添加变量

变量名称：“温度”，单位：自定义。

变量类型：“直采变量”

变量标识符不用填。

寄存器：第一个空选择“4”，第二个空填“1”。

数据格式：16位 有符号

采集频率：1分钟（自定义）

小数点位数：1（小数位数）

存储方式：全部存储（自定义）

读写方式：读写（自定义）

高级选项 > 采集公式：%s/10

点击确认即可

注意：如果实际使用情况，不需要公式的话，可以不添加公式

寄存器地址计算方法：

寄存器的填写(需要知道终端设备的功能码寄存器的起始地址，不清楚的需要联系终端设备的厂家)

功能码03H或06H，起始地址0000H，则填：40001;

功能码04H，起始地址000AH，则填：30011;

功能码01H或05H，起始地址0002H，则填：00003;

功能码02H，起始地址0003H，则填：10004。

格式为 功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。

如：功能码03H或06H，起始地址0000H，则填：40001;

以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1;所以组态地址就是40001；

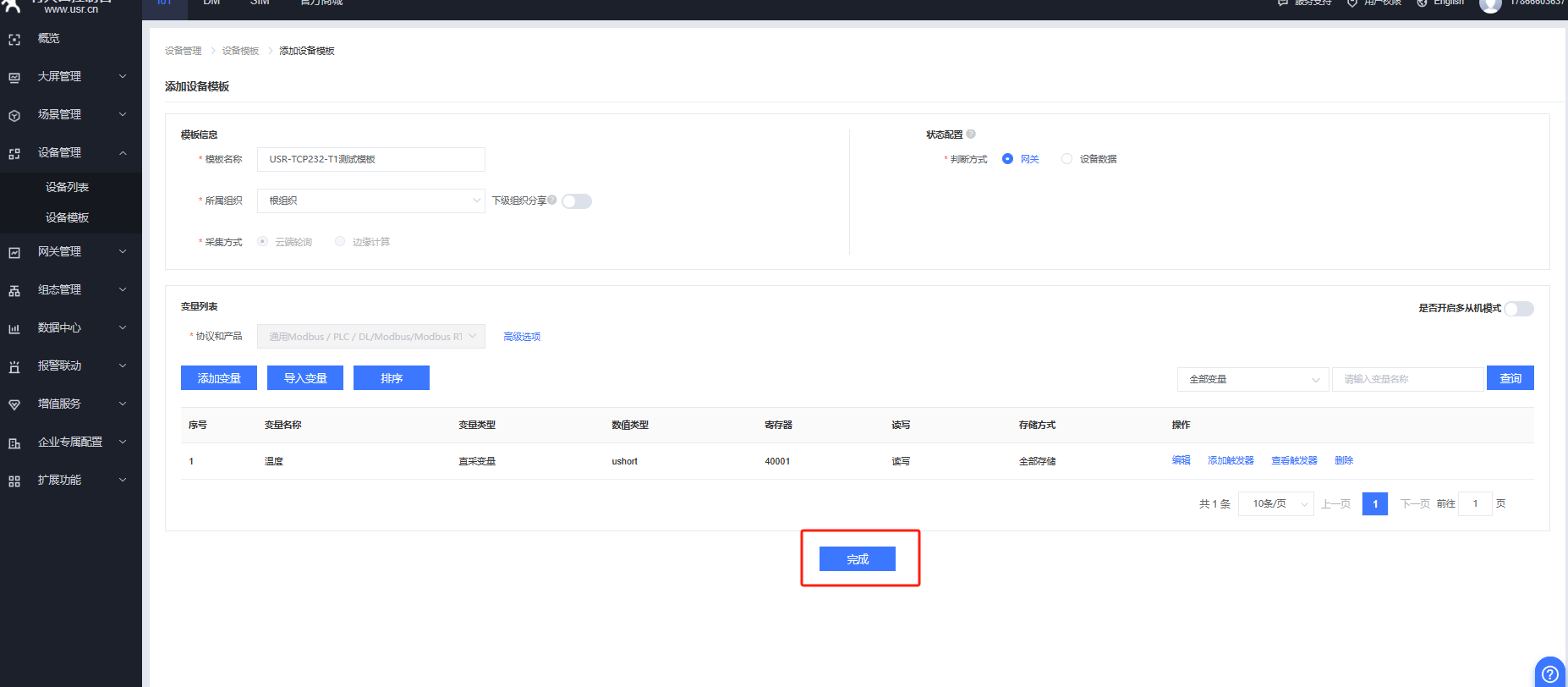

点击完成，模板即可添加成功。

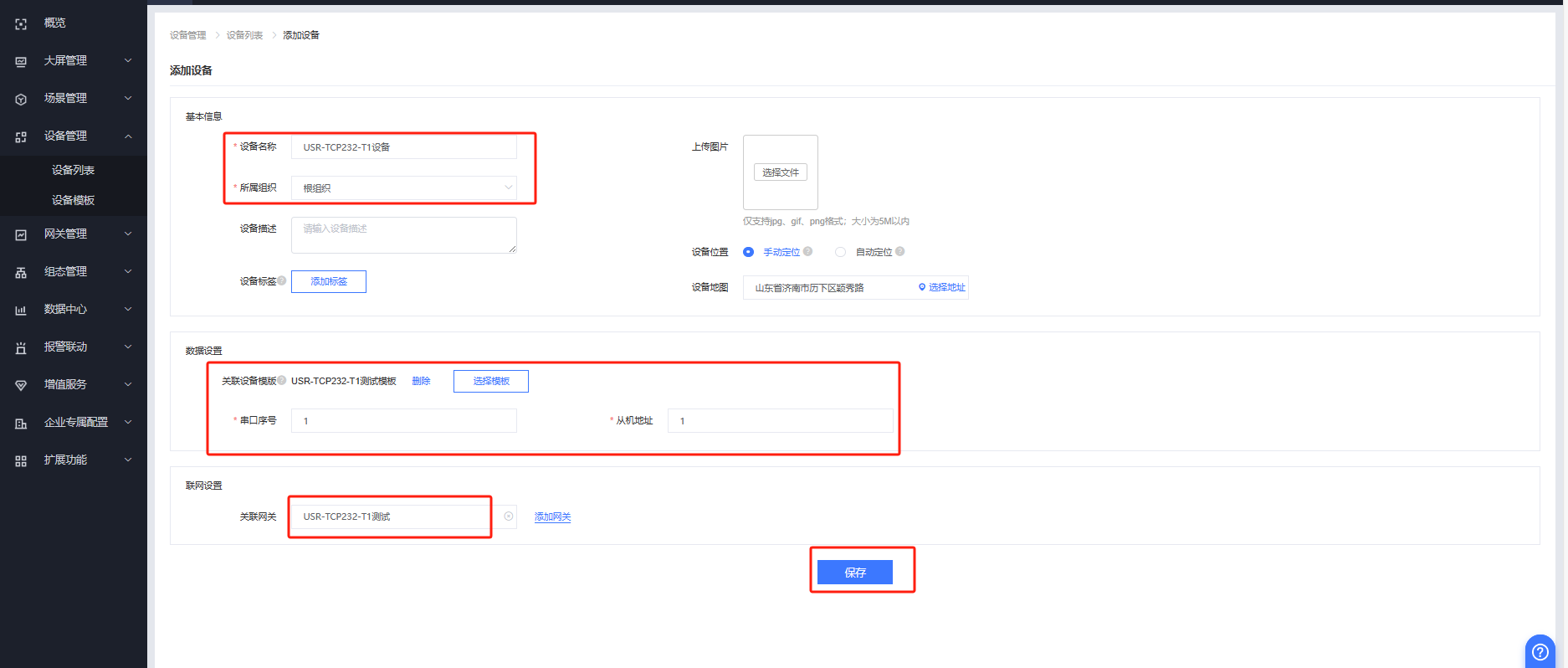

4.添加设备并绑定模板和网关

设备管理--设备列表--添加设备

模板名称可自定义，所属组织选择根组织。

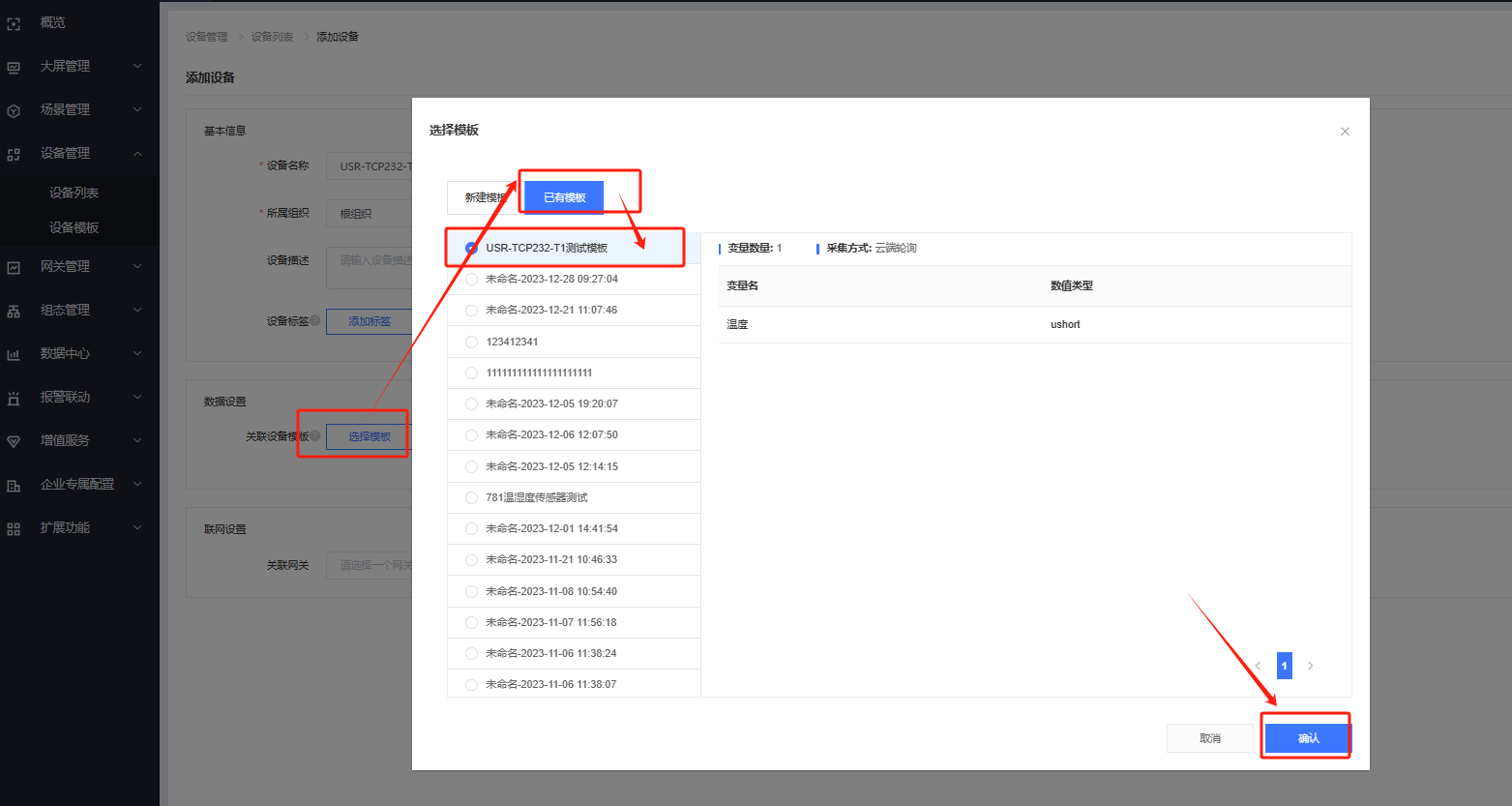

选择模板--已有模板，选择刚才创建的模板

串口序号选择1，从机地址1（从机地址根据所接的从机实际情况来填写）

关联之前添加的T1网关点击保存即可。

三、T1操作

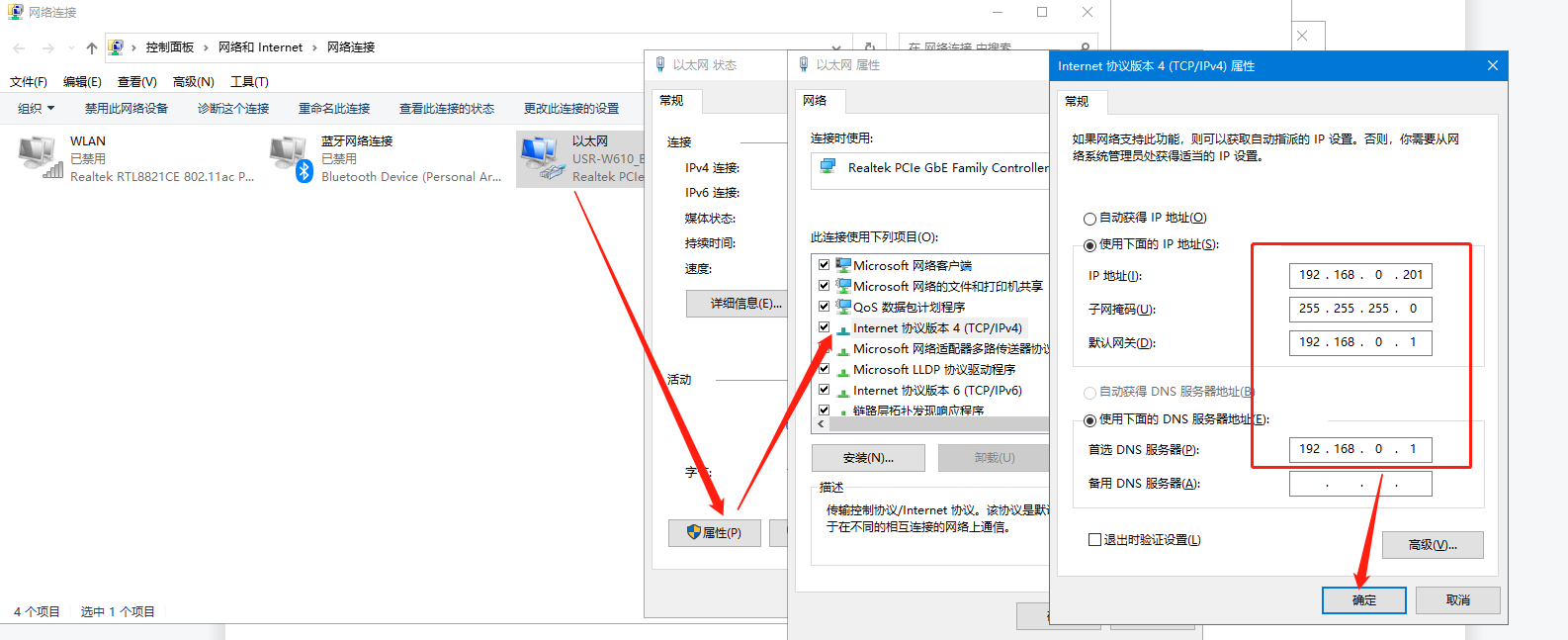

1.T1和电脑网口通过网线直连，电脑设置成静态IP和T1同网段，T1默认静态IP：192.168.0.7

2.

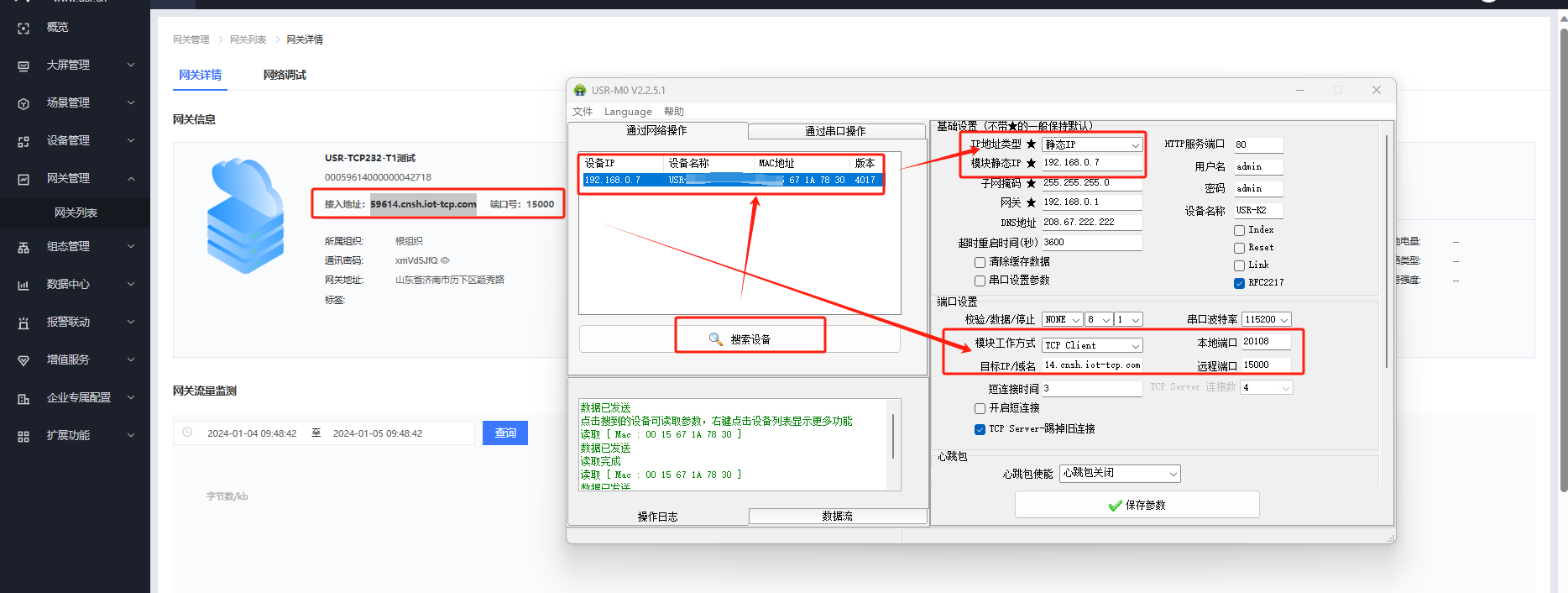

1）打开T1的设置软件，点击搜索到的设备，IP地址类型设置成DHCP，保存参数

搜索不到设备可参考五章节附件1

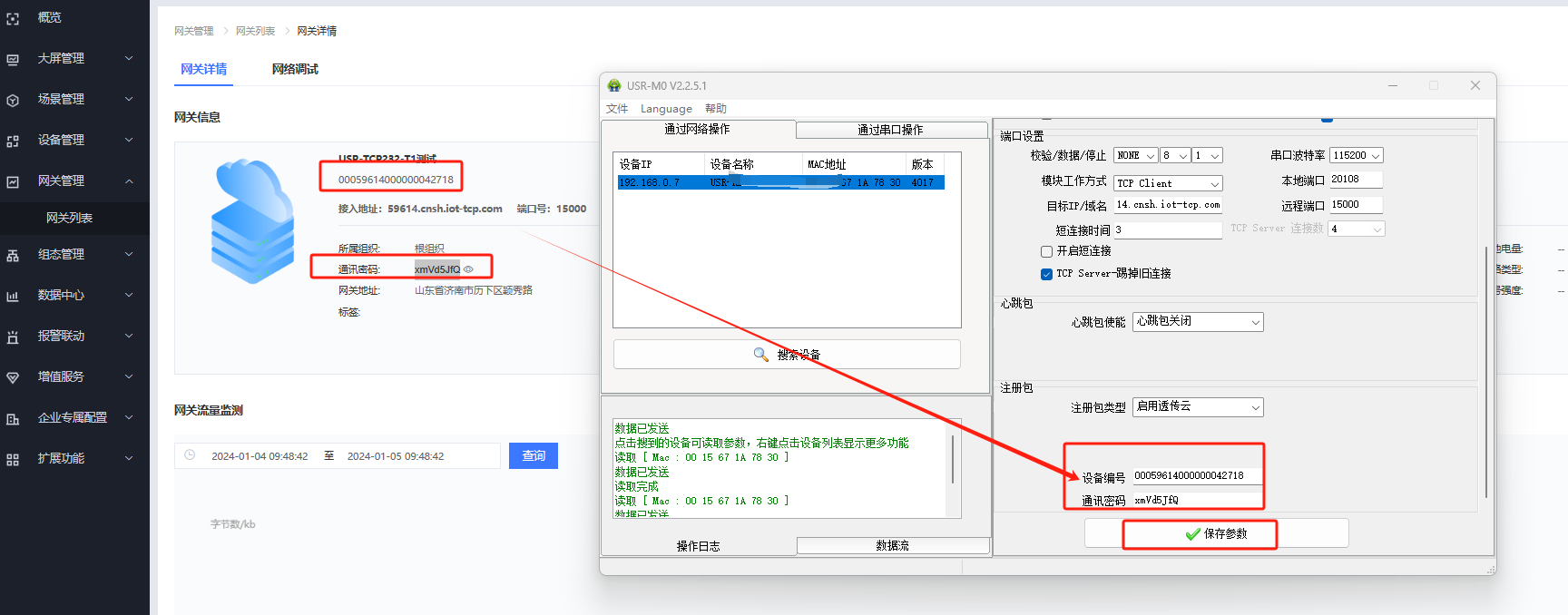

2）工作方式选择TCP Client，目标ip： 59614.cnsh.iot-tcp.com，远程端口号：15000，注册包选用启用透传云，设备编号和通讯密码可以在有人云平台设备列表中的查看中可以查看到。设置完成后点击保存参数。

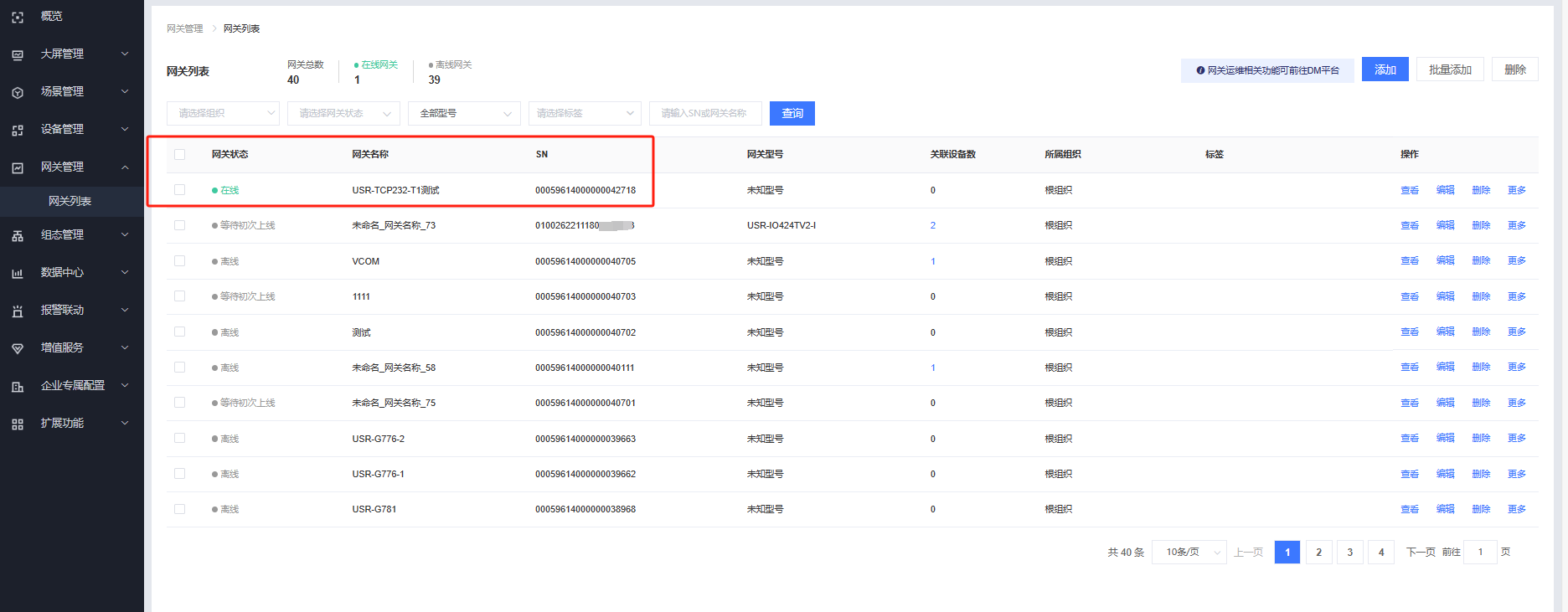

3.T1正常联网，参数设置正确，此时可以看到有人云设备已经上线

平台离线可参考五章节附件2

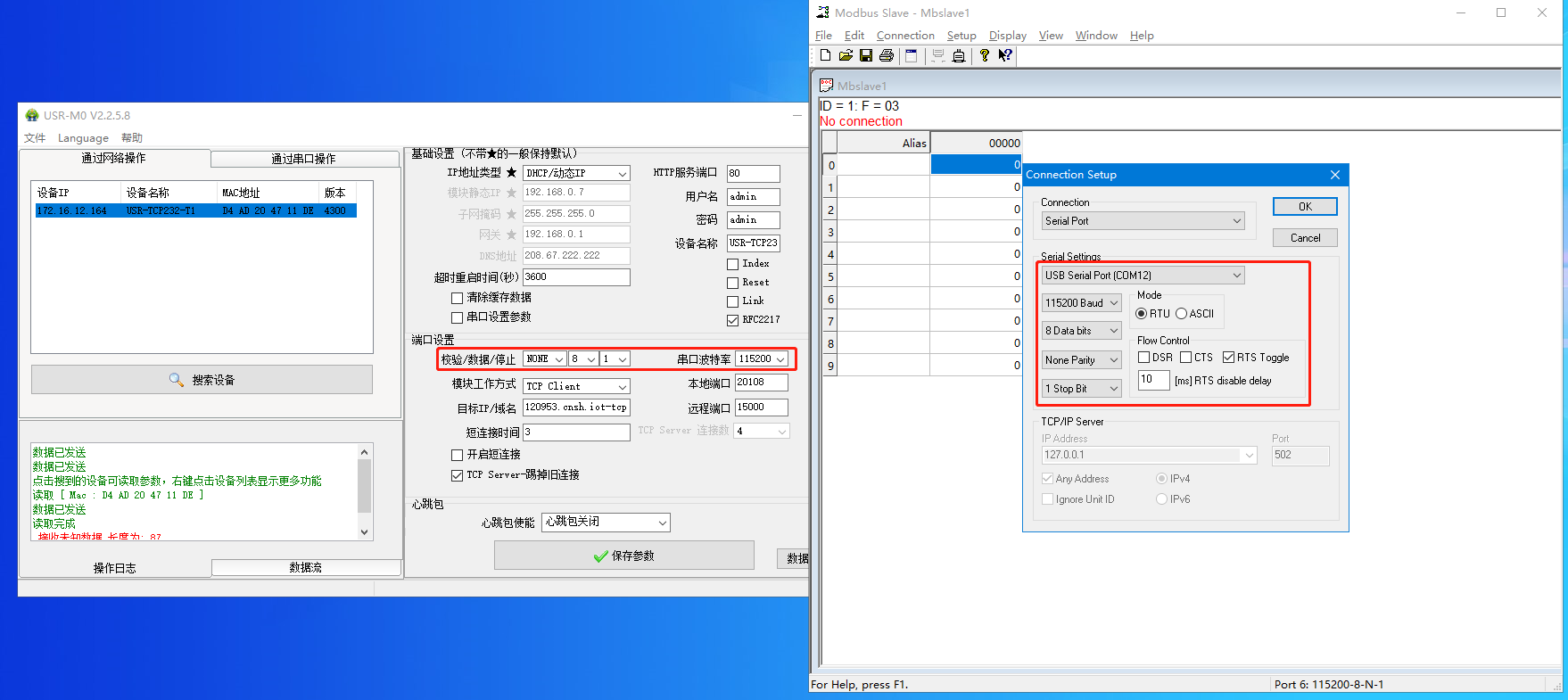

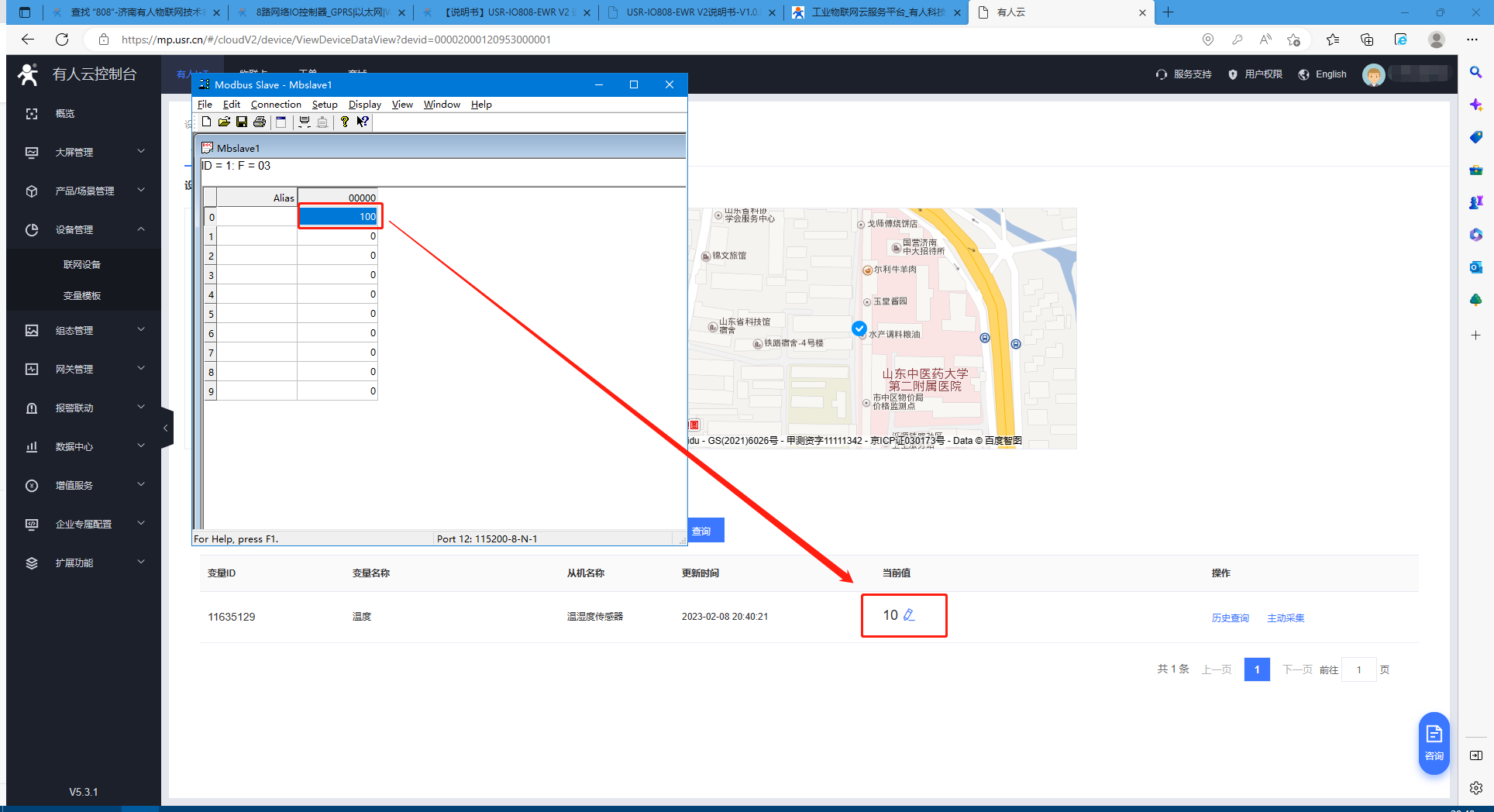

四、Modbus slave软件模拟串口设备，串口参数设置一致

云端下发采集指令，modbus slave模拟串口设备上传数据

云端变量点位无数据变化更新可参考五章节附件3

五、常见问题及解决方法

附件1

T1设备直连电脑使用M0软件找不到怎么办？

答：

1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

2、检查设备供电是否稳定，可以使用万用表量一下供电电压

3、检查电脑防火墙、杀毒软件是否关闭、多余网卡是否禁用，需要都关闭；

4、检查电脑设置的IP是否和T1设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,ping T1的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

T1设备在设置软件进行参数设置后平台不上线怎么办？
答：

1、设备是否设置的是动态获取IP（静态获取的话能否上公网）

2、云端生成服务器域名每个账号不一样，确认设备填写参数域名、端口号、注册包位置中的设备编号、通讯密码和云平台生成一致，填写过程中不要有空格。

附件3

T1设备在有人云平台变量点位无数据变化、更新怎么办？

答：

1、确认T1设备和串口终端设备串口参数设置参数一致

2、确认连接的串口终端设备是不是标准modbus RTU协议的

3、有人云平台选择云端采集MOBUS RTU，填写正确的从机地址（设备号）、功能码和寄存器地址与设备真实寄存器地址是否一致

撰写人：尹工
