USR-TCP232-302 UDP广播测试案例

一、资料

1、302说明书完整版：https://www.usr.cn/Download/920.html

2、设置软件：https://www.usr.cn/Download/257.html

3、串口网络调试助手：https://www.usr.cn/Download/27.html

二、调试方法准备工作：

USR-TCP232-302（搭配我司测试底板）使用直流电源适配器5V供电。

用USB-RS232串口线接电脑和USR-TCP232-302的232串口。

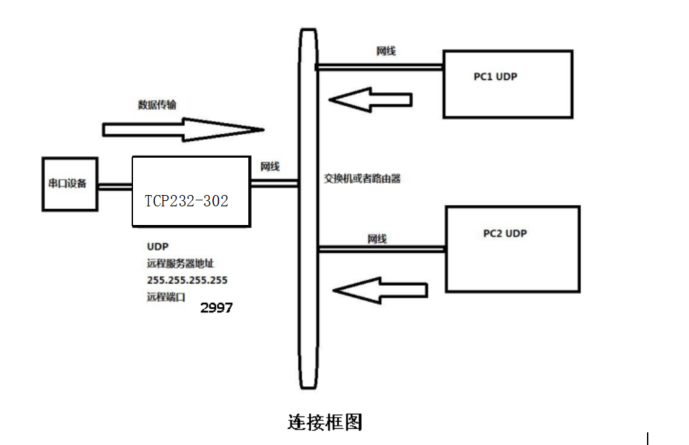

302网口用网线连接电脑网口，电脑IP和USR-TCP232-302的IP设置同一网段。

三、参数设置：

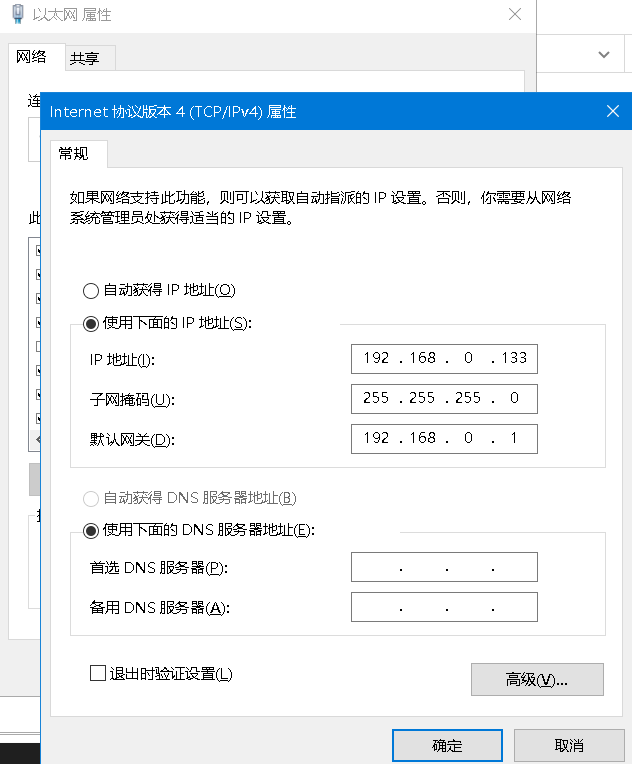

USR-TCP232-302 网口用网线连接电脑网口，电脑和302 的IP设置同一网段。USR-TCP232-302 默认IP是192.168.0.7。因此电脑设置静态IP，192.168.0.133，子网掩码 255.255.255.0，网关192.168.0.1。

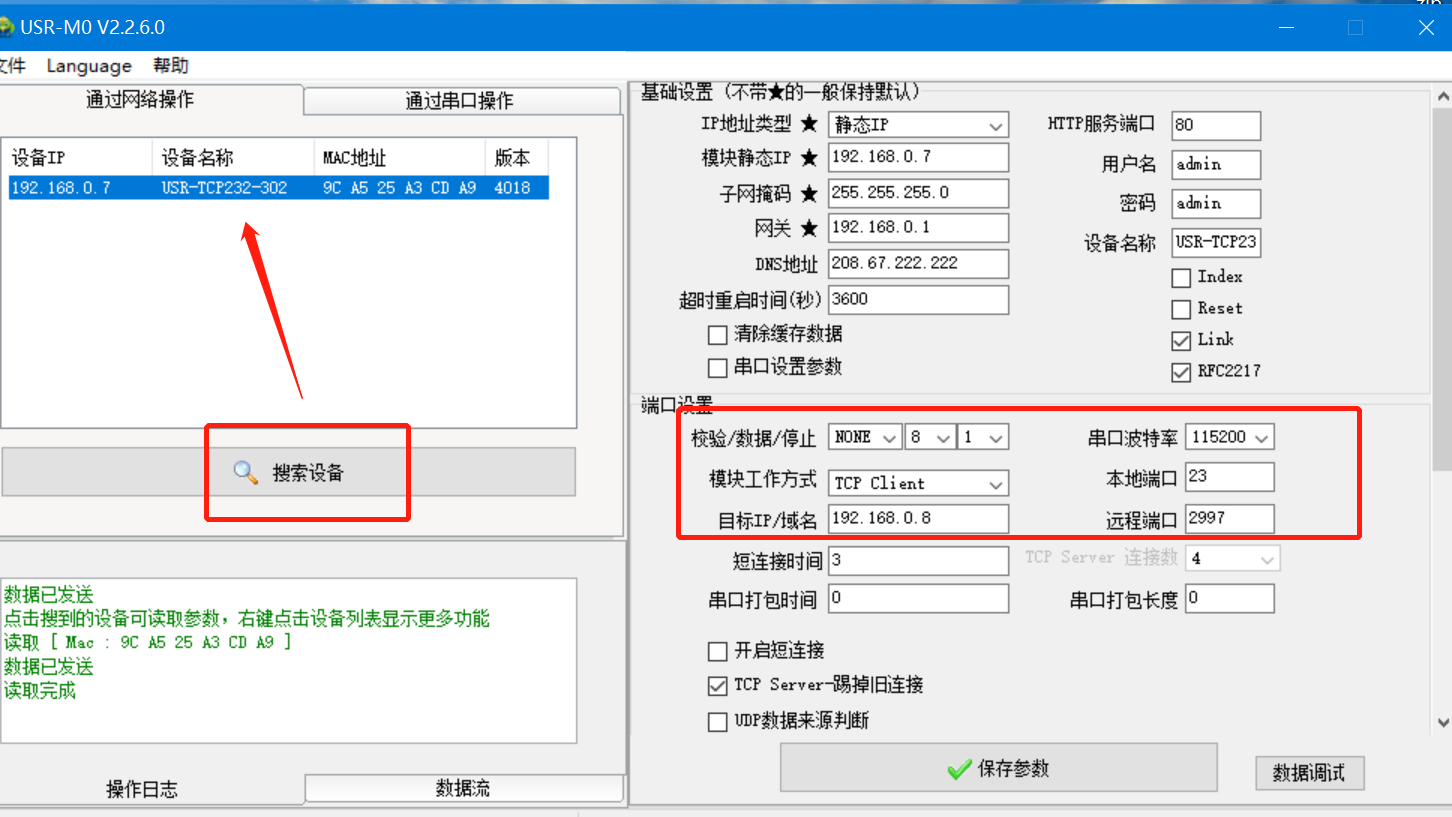

1、设置UDP广播参数：

USR-TCP232-302 工作方式UDP 目标IP 255.255.255.255

远程端口：2997，本地端口：23。

四、数据传输调试：

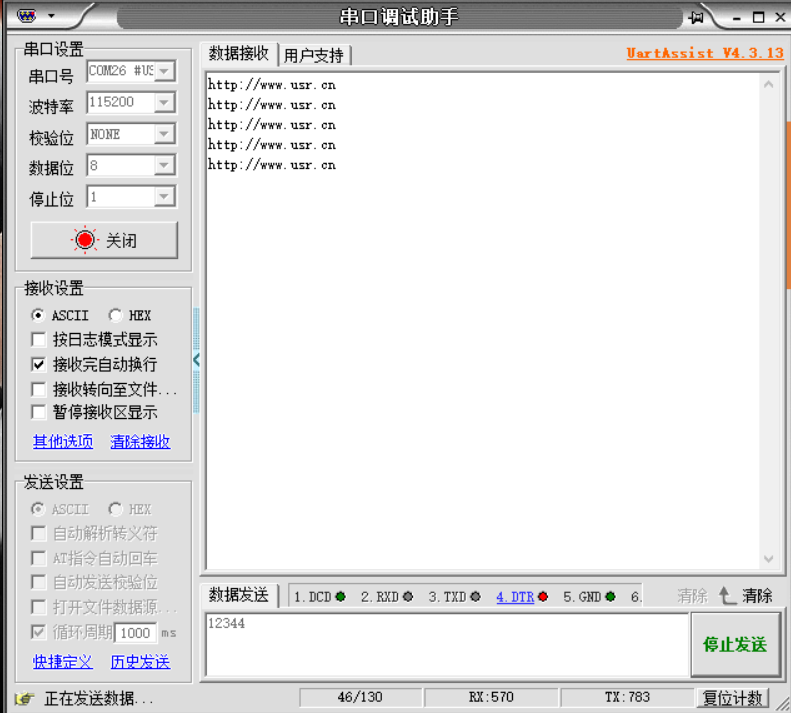

在电脑打开串口调试助手，打开302的串口，串口发送【12344】。

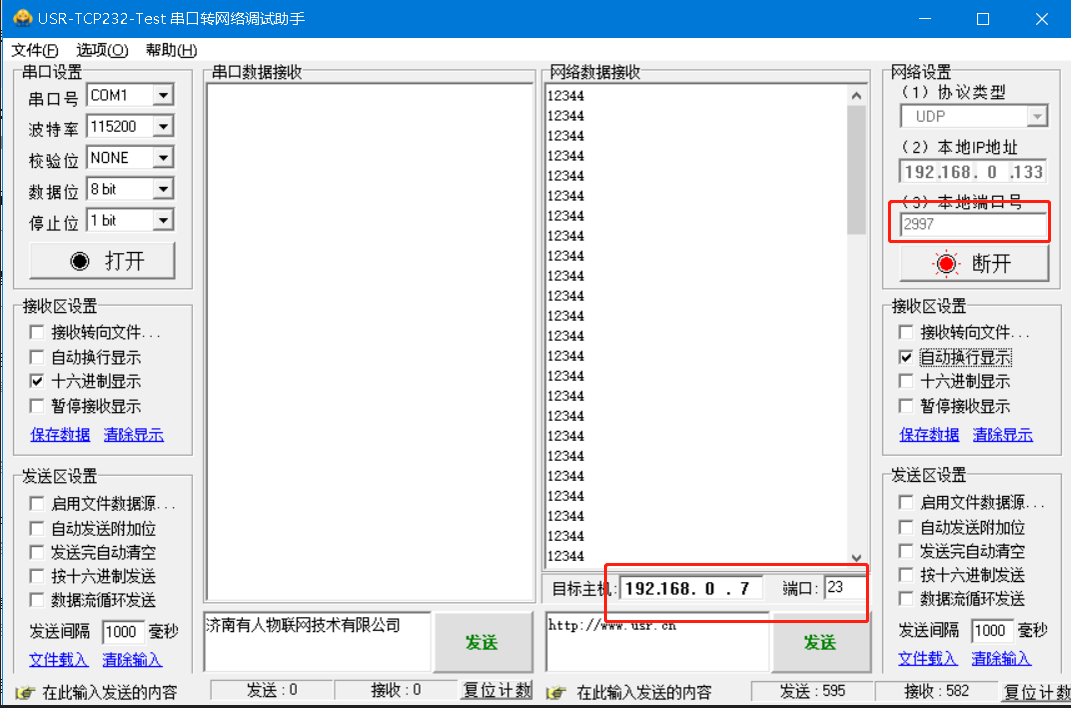

第一台电脑打开一个网络调试助手，IP和302保持同网段，端口是2997，可以接收到302串口发送的消息（如下图）

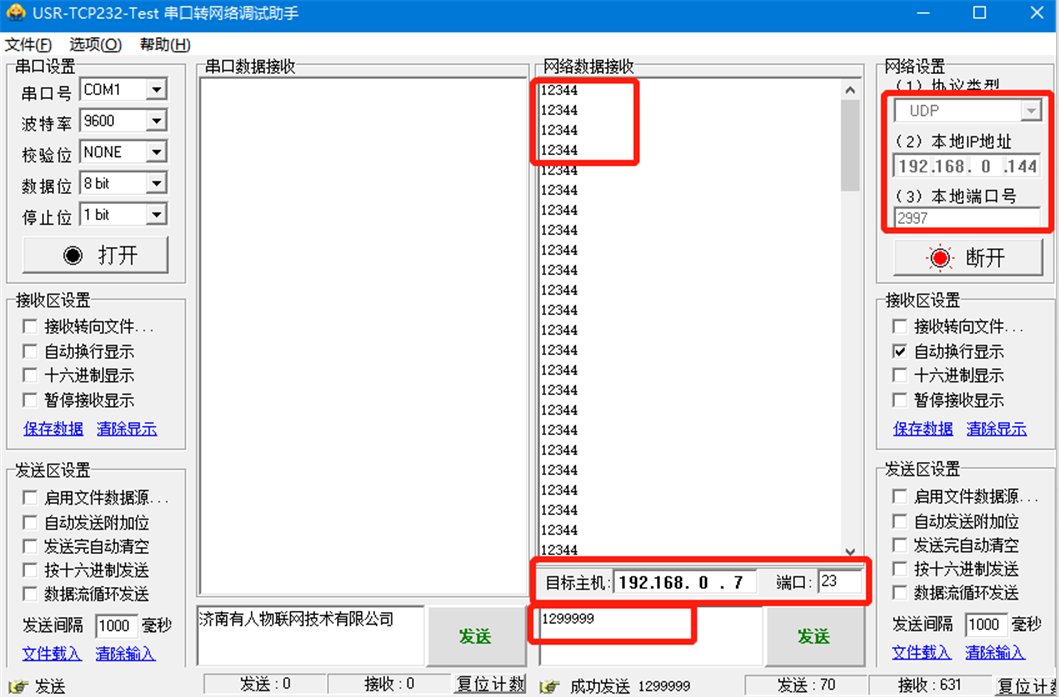

第二个电脑打开一个网络调试助手 IP和302保持同网段，端口是2997，也可以接收到302串口发送的消息（如下图）

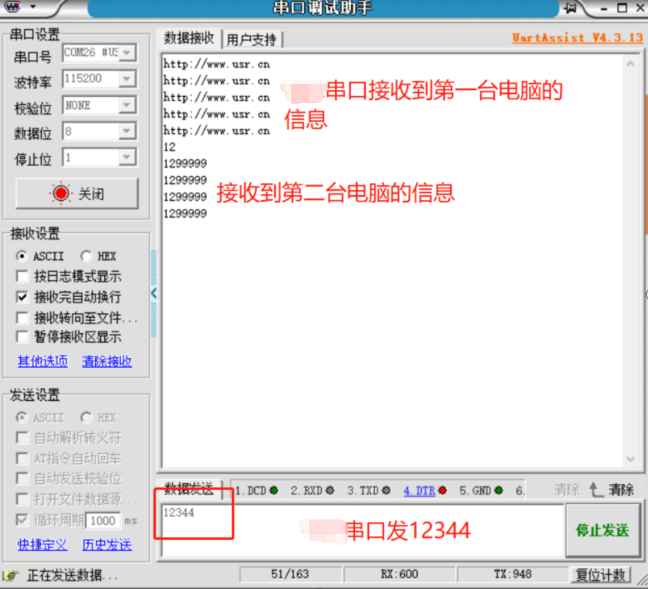

302串口可以接收到第一台电脑和第二台电脑的信息（如下图）：

五、常见问题解决办法

1、302设备直连电脑使用M0软件找不到怎么办？

a.  网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

b.  检查设备供电是否稳定，可以使用万用表量一下供电电压

c.  检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

d.  检查电脑设置的IP是否和302设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,ping 302的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

2、302通过232转USB接电脑在电脑上无法传输数据怎么办？

a.  在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

b.  302串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

c.  232串口注意线序RX接TX、TX接RX。





 撰写人：史玮
