一、资料下载

说明书：https://www.usr.cn/Download/1256.html

硬件手册：https://www.usr.cn/Download/1263.html

设置软件：https://www.usr.cn/Download/257.html

调试助手：https://www.usr.cn/Download/27.html

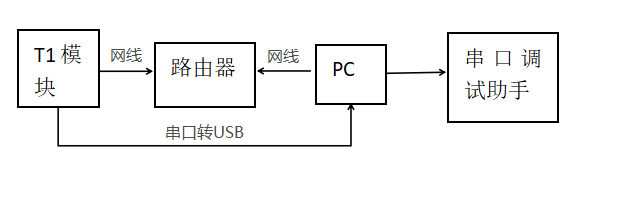

二、拓扑结构

三、电脑设置

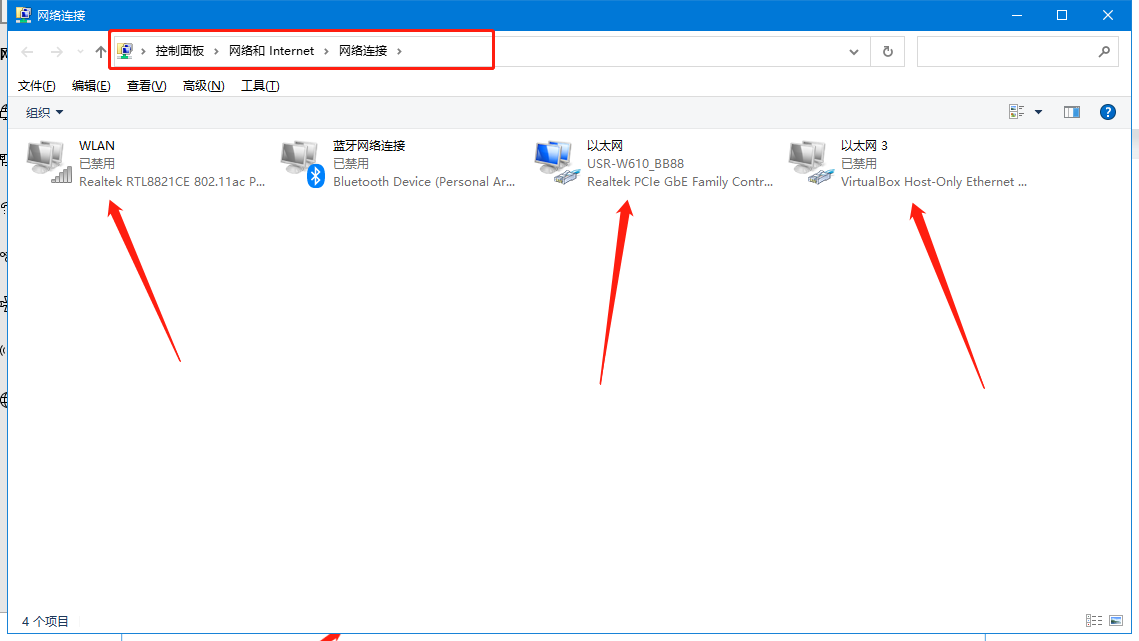

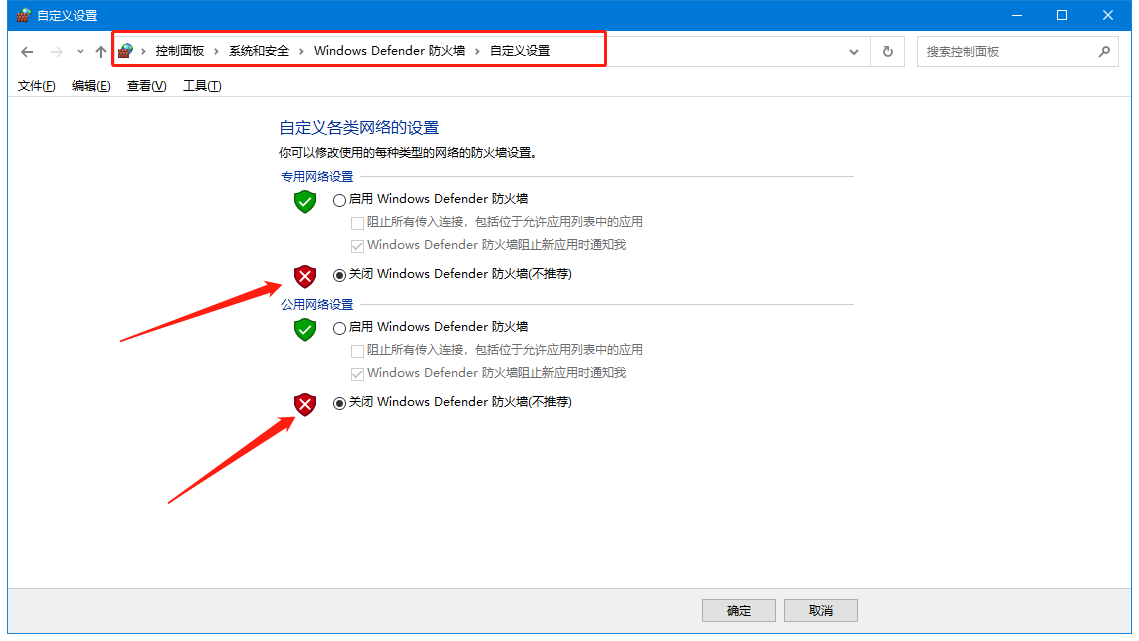

1、按路径：控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

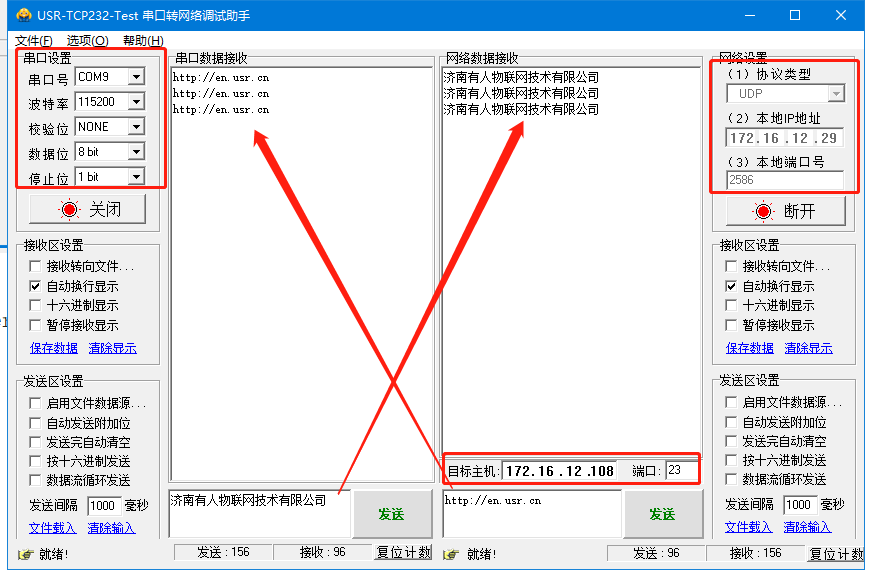

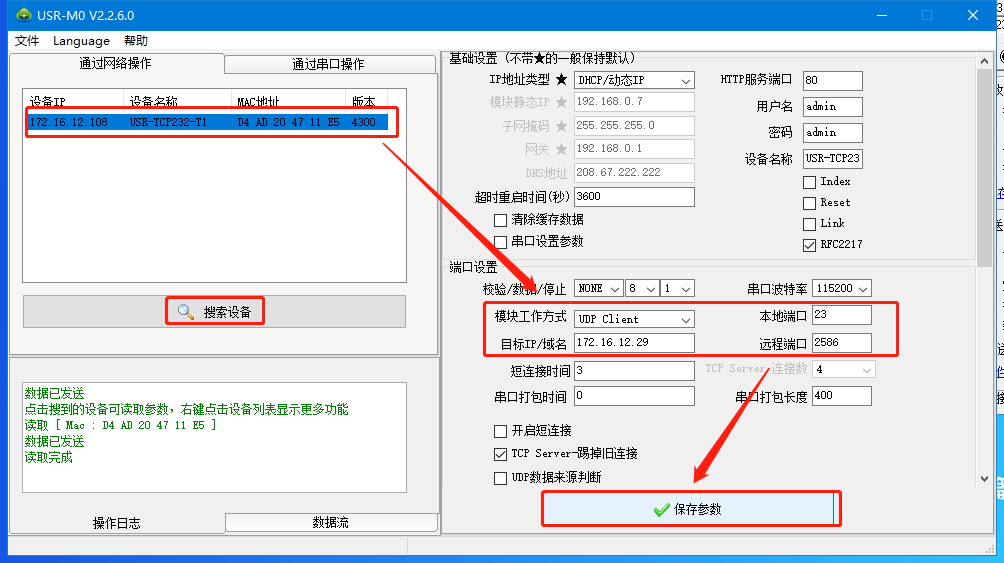

T1做UDP client：

实际测试中找不到设备可参考四章节附件1排查

实际测试中串口端网络端互发数据不通可以参考四章节附件2排查

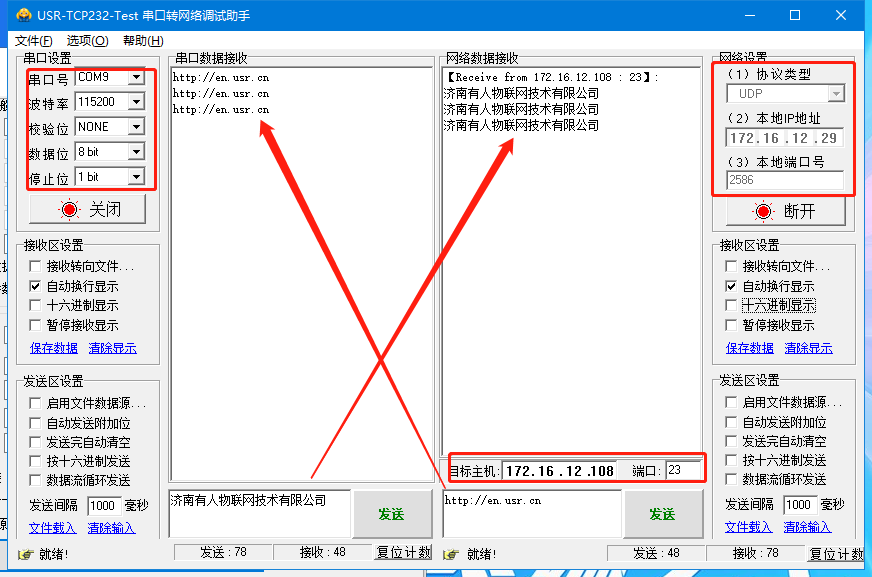

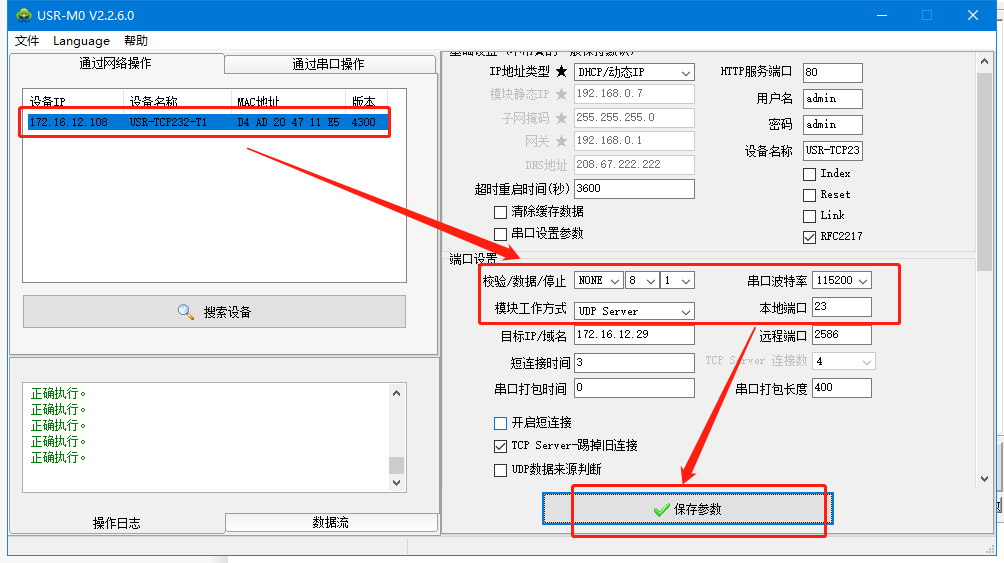

T1做UDP server：

四、常见问题解决办法

附件1

T1设备直连电脑使用M0软件找不到怎么办？

答：1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

2、检查设备供电是否稳定，可以使用万用表量一下供电电压

3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

4、检查电脑设置的IP是否和T1设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING 304的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

串口端网络端互发数据不通怎么办？

答：

1、检查串口线是否正常，要TX接RX,RX接TX

2、串口调试助手串口参数和T1串口参数设置一致
