USR-DR404 STA模式连接有人云V6和V5虚拟串口透传
2023-05-16


一、基础资料

1.DR404说明书:http://www.usr.cn/Down/USR-DR404_V1.0.1.pdf

2.软件设计手册:http://www.usr.cn/Down/USR-DR404_software_V1.0.1.pdf

3.有人云网址:http://cloud.usr.cn/

4.V5虚拟串口:https://www.usr.cn/Download/924.html

二、有人云参数设置

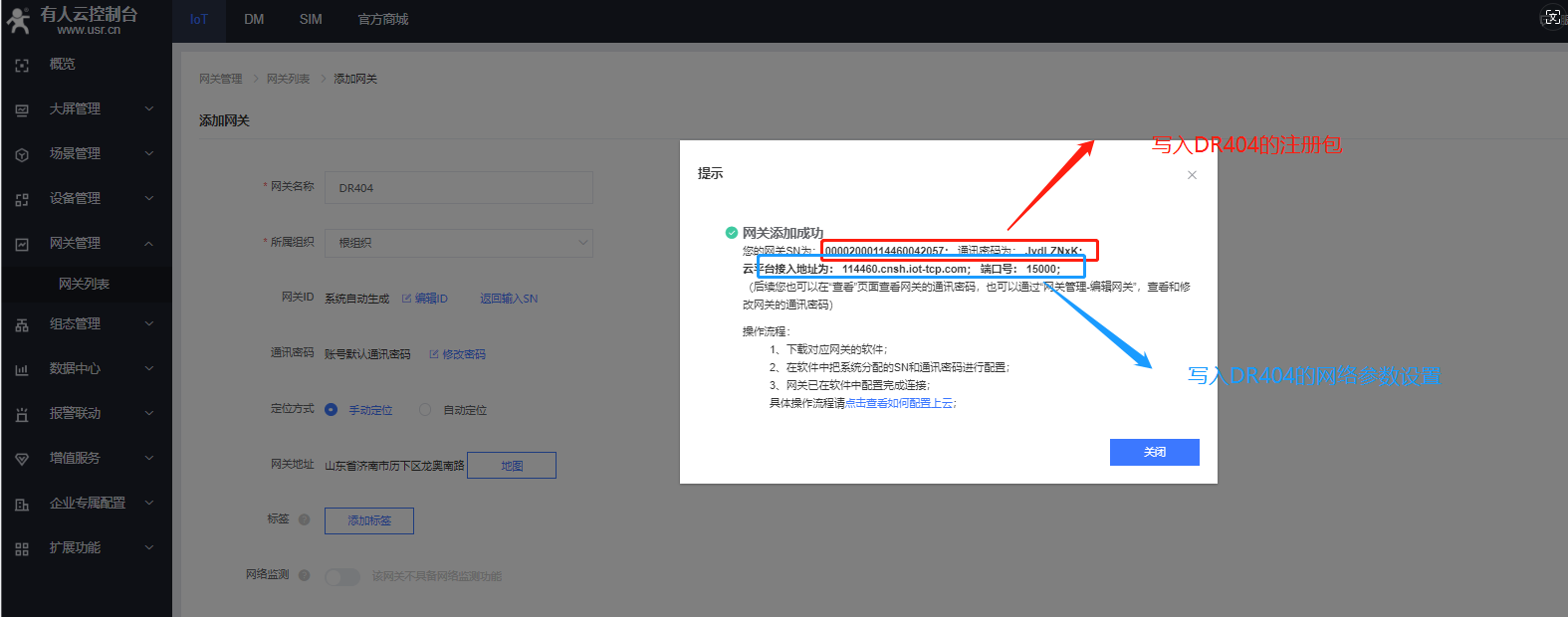

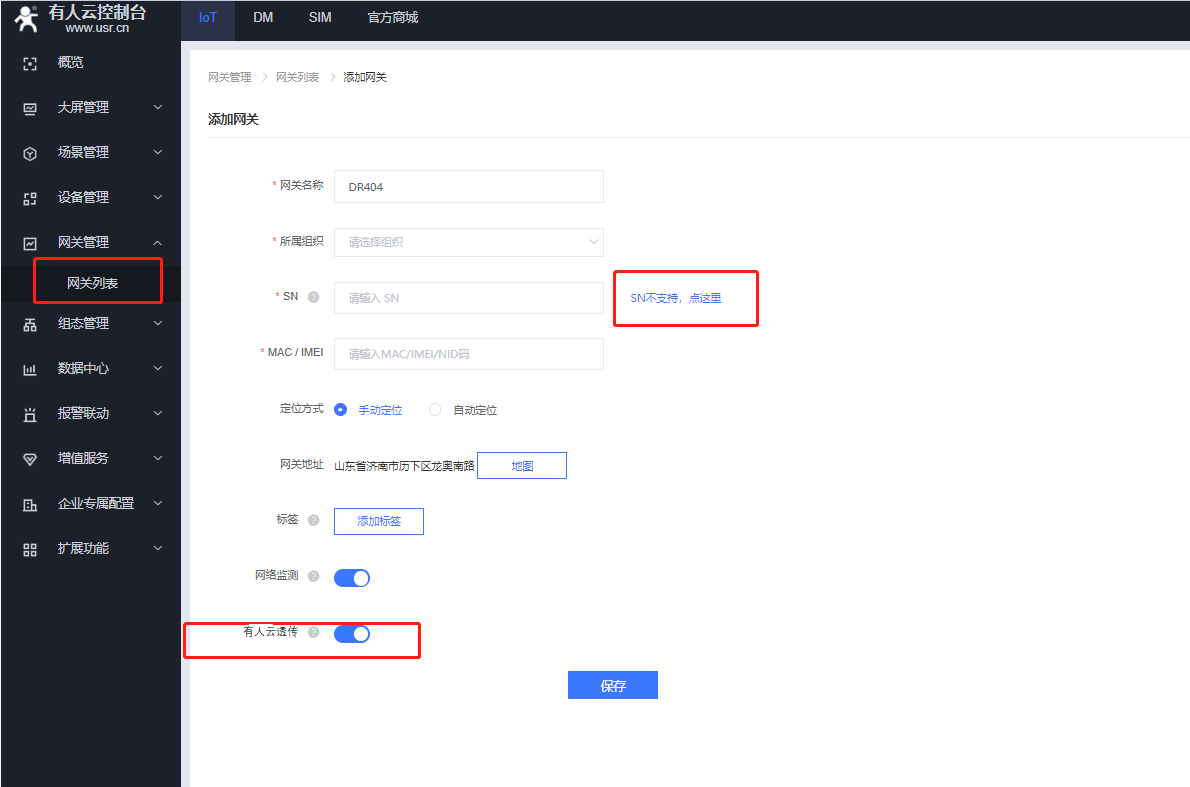

1、登录有人云平台--网关管理--添加网关--开启有人云透传。

点击保存之后,云平台会自动生成设备ID和通讯密码(后期写入注册包里)

自动生成云平台接入地址和端口号(DR404 串口即网络设置--网络参数设置)

三、DR404参数设置

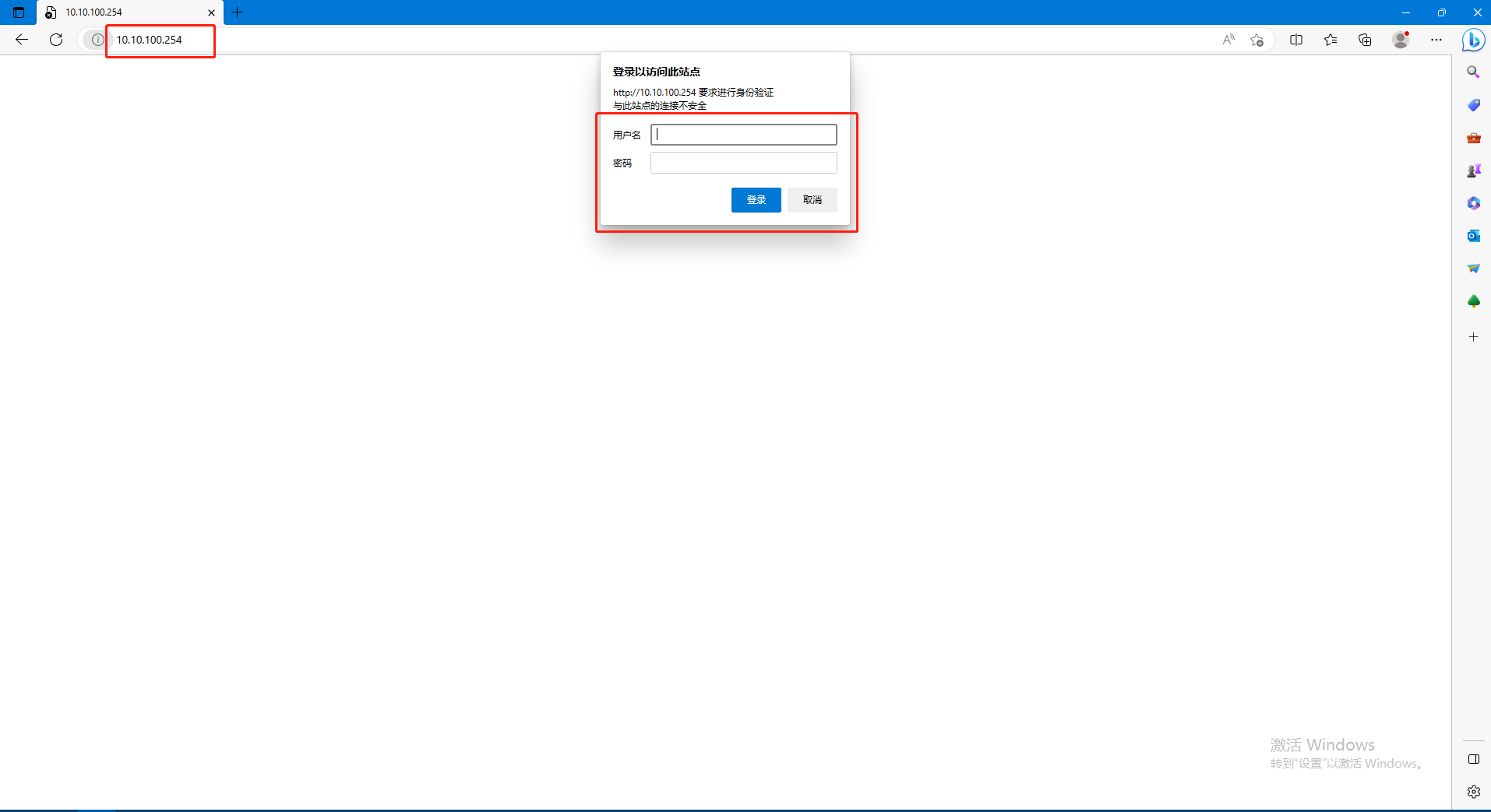

1、DR404默认AP模式,电脑连接AP的WiFi,进入内置网页配置参数。

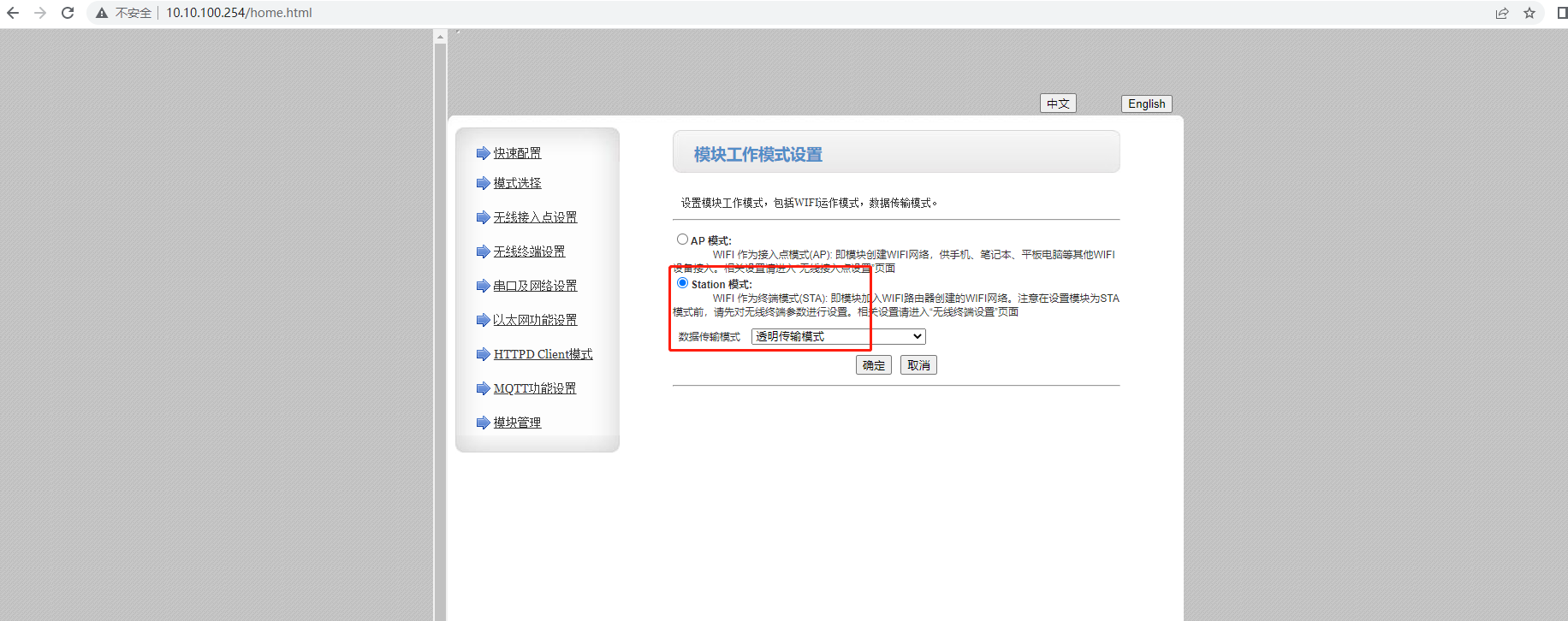

2、选择STA模式,保存不重启设备,继续配置。

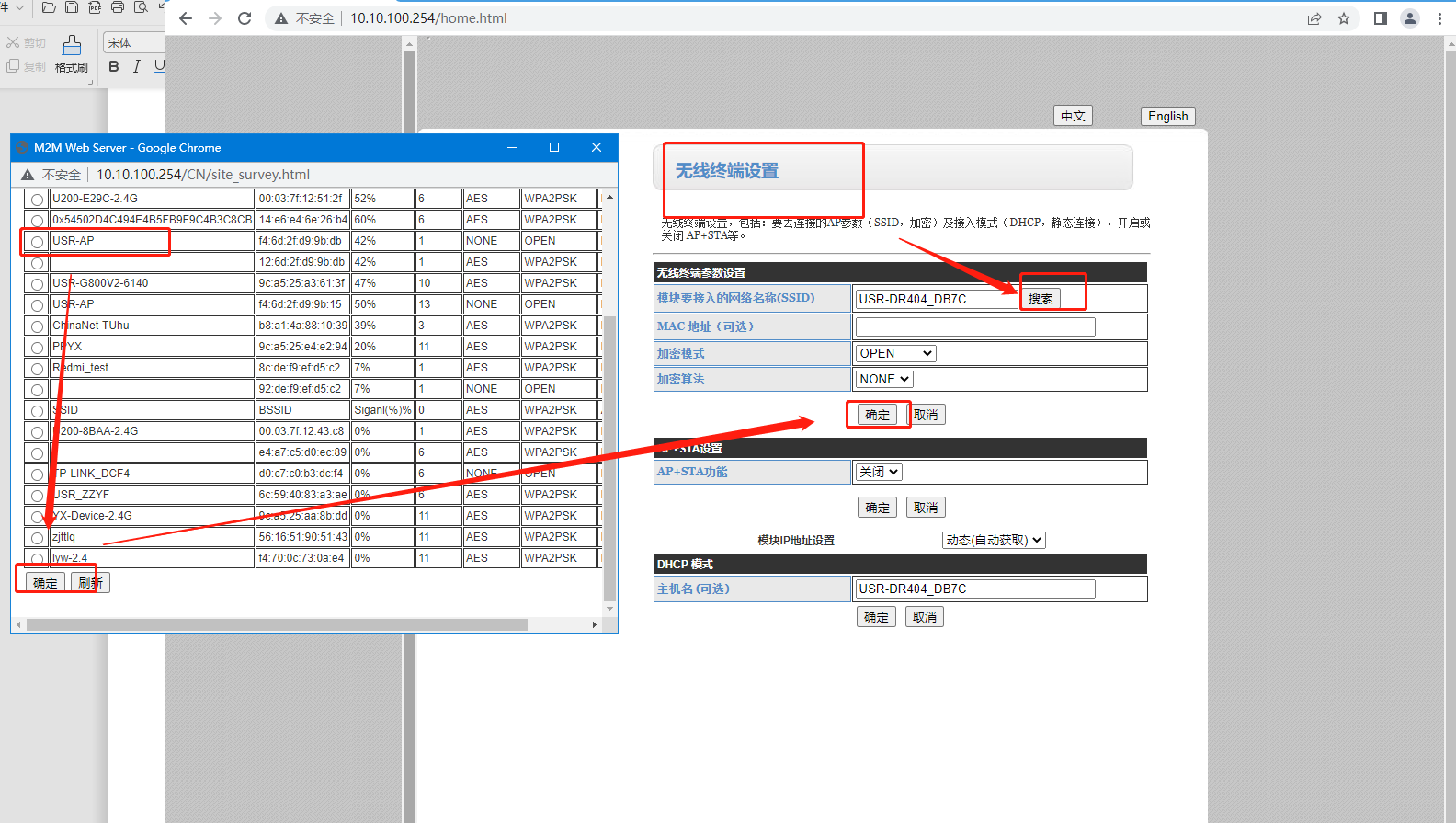

3、配置【无线终端设置】可搜索上级路由器进行连接,或者手动填写路由信息。保存不重启设备,继续配置。

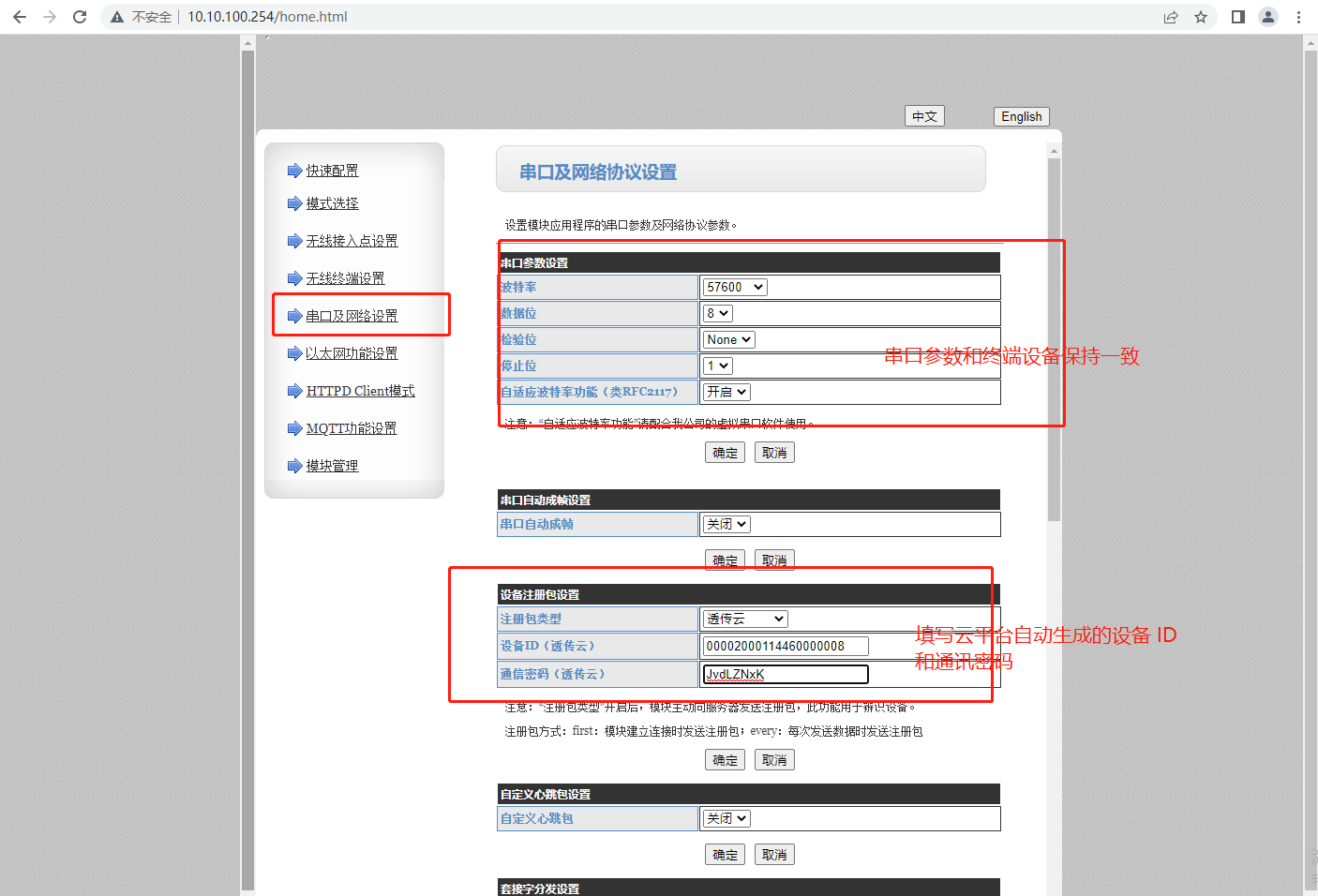

4、设置【串口及网络设置】-串口参数和实际连接的终端设备的参数保持一致,本案例以默认为主。

开启注册包,选择透传云模式,填写云平台生成的设备ID和通讯密码。

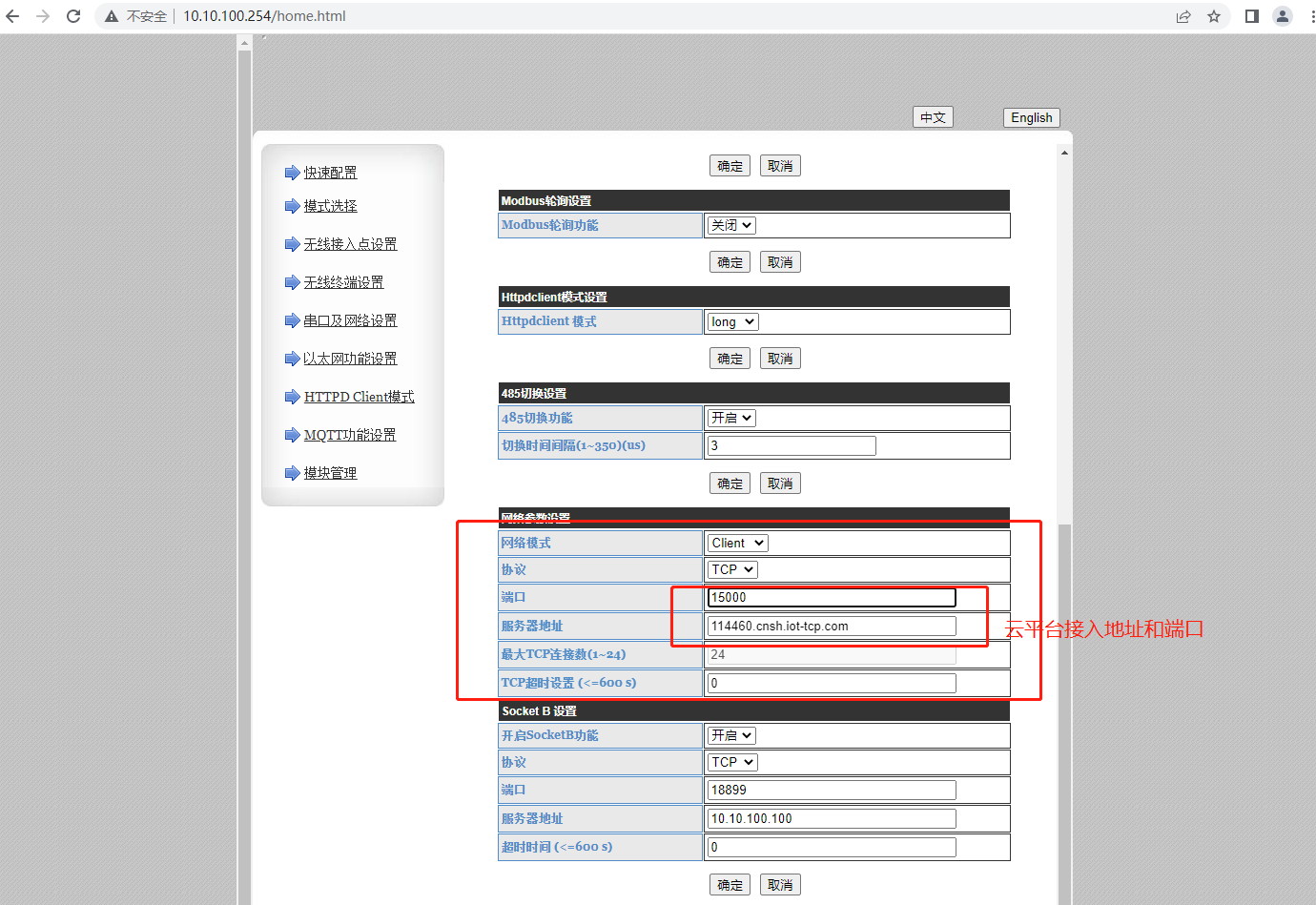

5、设置【串口及网络设置】-网络参数设置 TCP-client的工作模式,服务器地址和端口填写云平台接入地址和端口。保存不重启设备,继续配置。

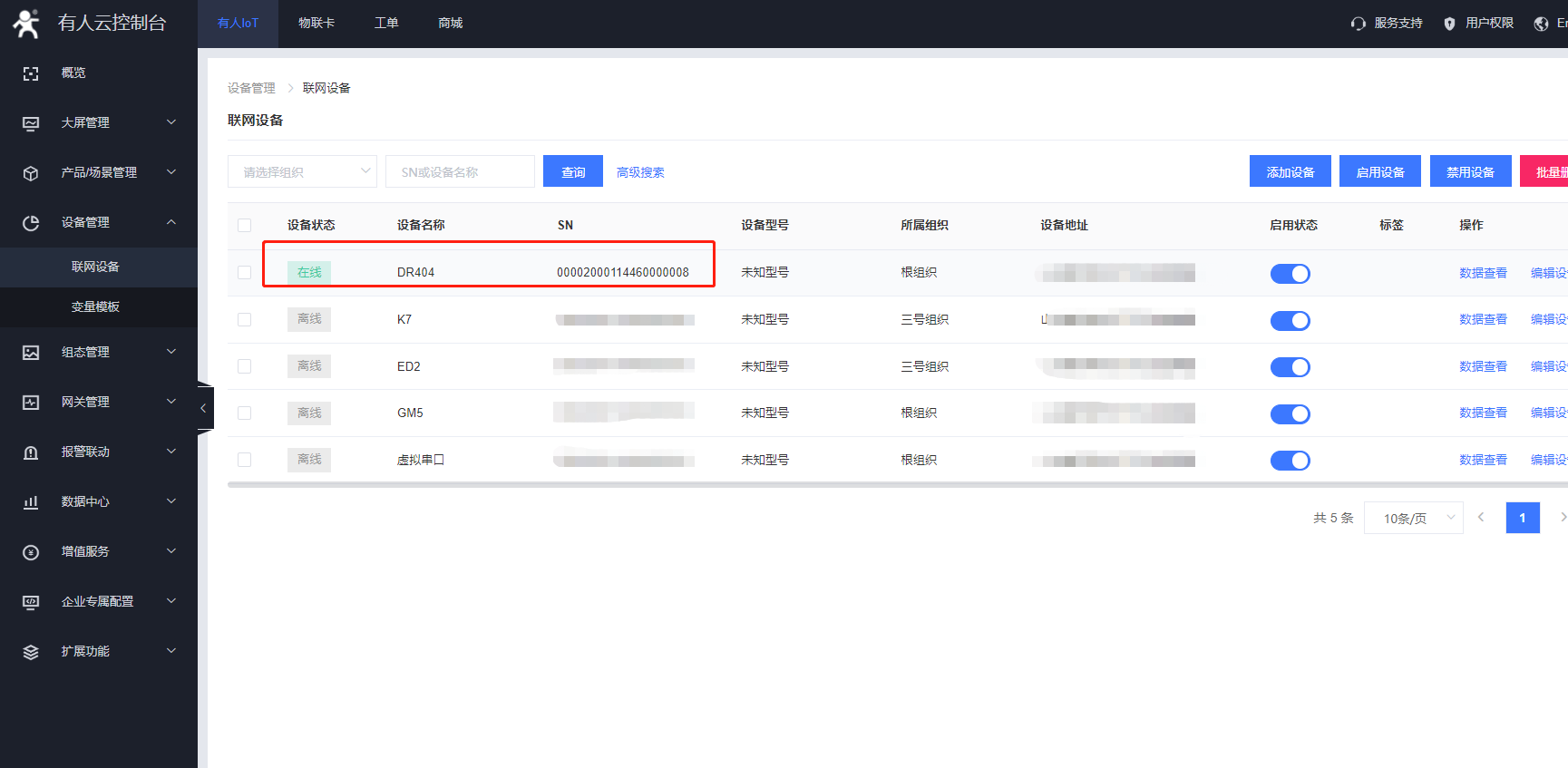

保存参数之后可以看到有人云DR404设备上线。

四、虚拟串口参数设置

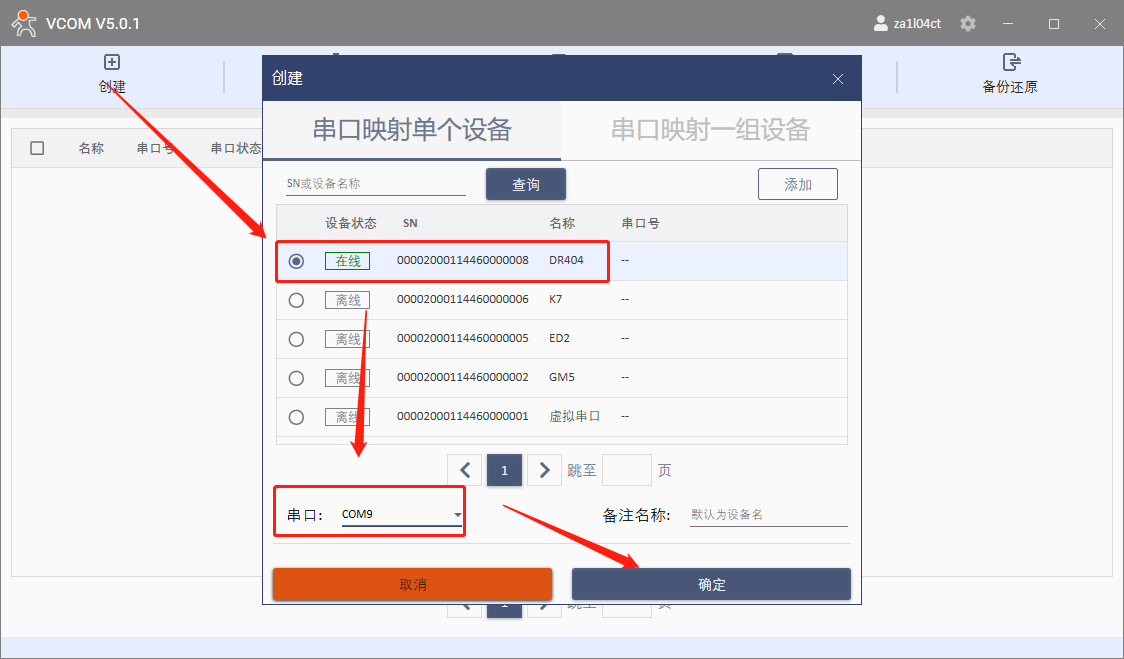

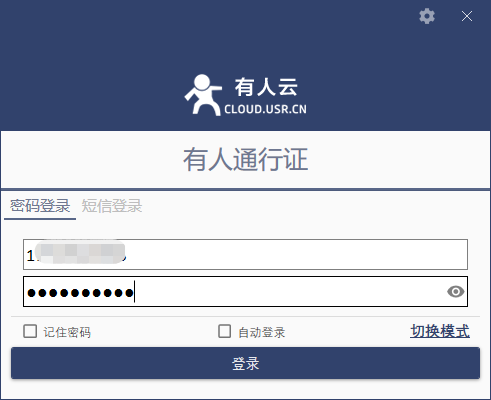

1、使用有人云账号登录虚拟串口软件,创建一个有人云的虚拟串口

五、数据传输测试

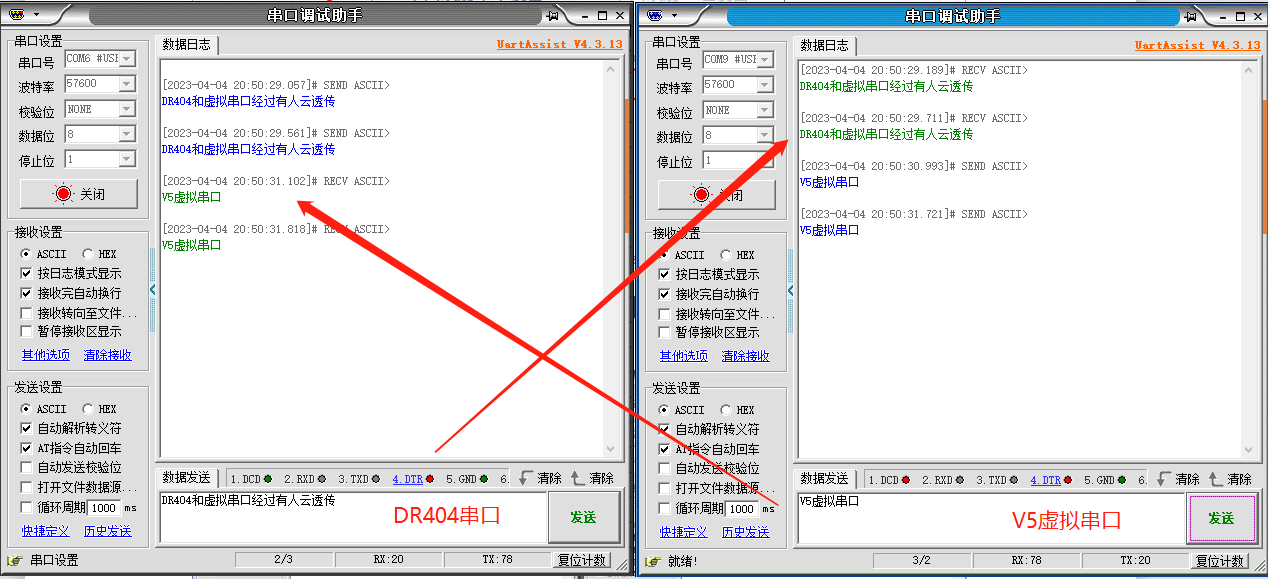

打开两个串口调试助手,一个是虚拟串口,一个是DR404的串口,可以实现数据互传。

六、问题排障


1、串口无法传输数据,怎么办?

(1) 检查 485 A 和 B 接线是否正常,A 接 A 、B 接 B。

(2) 检查 485 线是否接触良好,用万用表测试量是否导通。

(3) 检查 485 线是否中断,用万用表测试量线是否导通。

(4) 485,单向传输数据,不允许双向同时传输数据。

1、STA模式下 搜索不到WiFi进不去内置网页,怎么办?

(1) STA模式下本身没有WiFi。

(2) 电脑连接和DR404同一个上级路由,可以使用ATsetup软件进行网络搜索,即可搜到同一网络下的STA的IP,用新的IP进入内置网页。

撰写人:于工
