一、要下载的软件

说明书：https://www.usr.cn/Download/1108.html

设置软件：https://www.usr.cn/Download/383.html

测试软件：http://www.usr.cn/Download/27.html

虚拟串口软件：http://www.usr.cn/Download/31.html

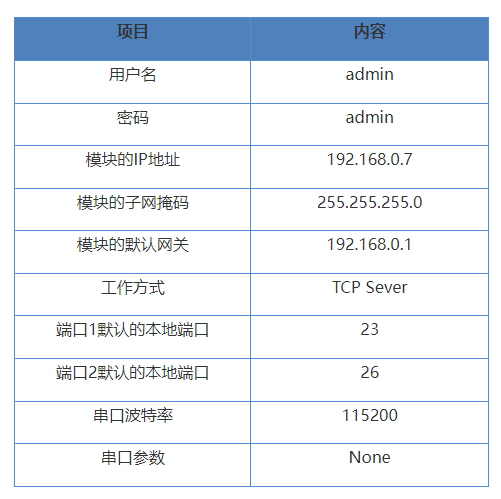

二、设备默认参数

三、测试

1.N520(USR-N520，简称 N520 下同)通过串口线(或USB 转RS232串口线)将RS232接口与计算机相连接，通过网线将 N520的网口 与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给其供电。观察N520电源指示灯及工作指示灯状态是否正常：红灯常亮，绿灯闪烁。网口指示灯状态是否正常：网口绿色灯常亮，黄色灯闪烁。

2.按路径：控制面板--网络和Internet---网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

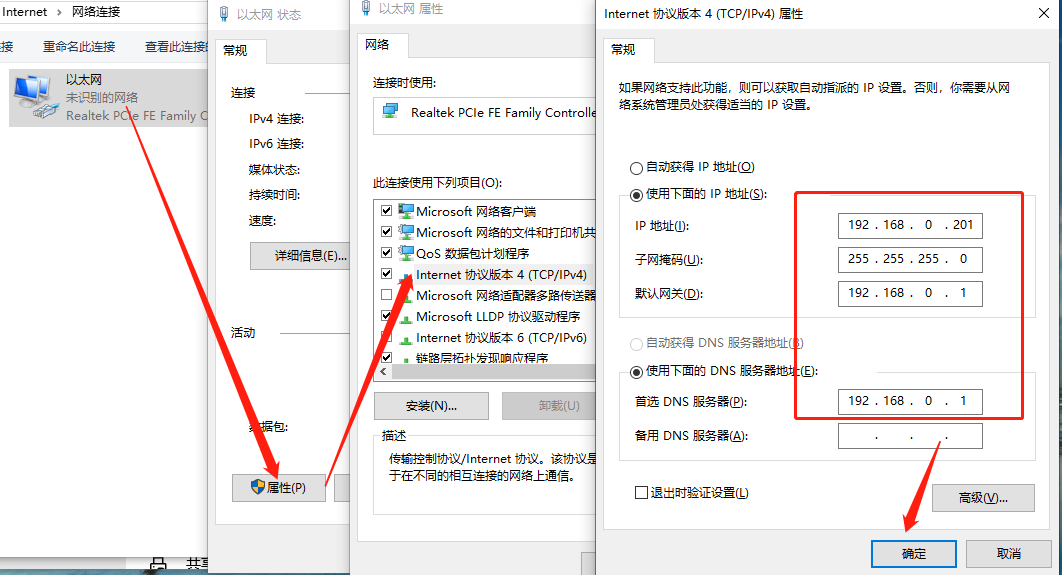

3.给电脑设置静态IP，与N520的IP在同一个网段(520默认参数见表1)。

4.打开设置软件

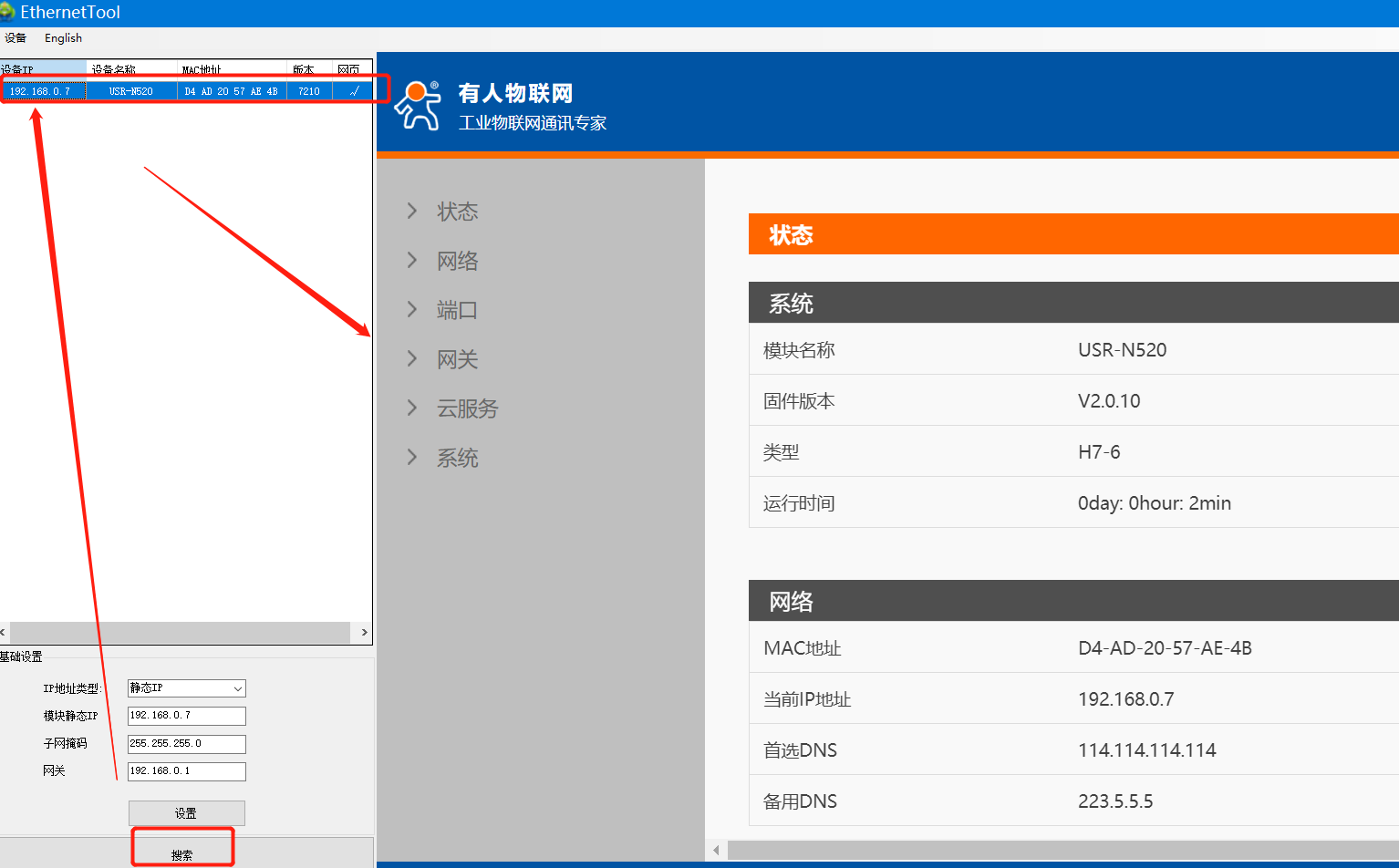

点击“搜索设备”当搜索列表中出现520的设备后，单击搜索到的设备，查看其配置信息(上图为默认配置信息)。注意：网页用户名和密码都是admin

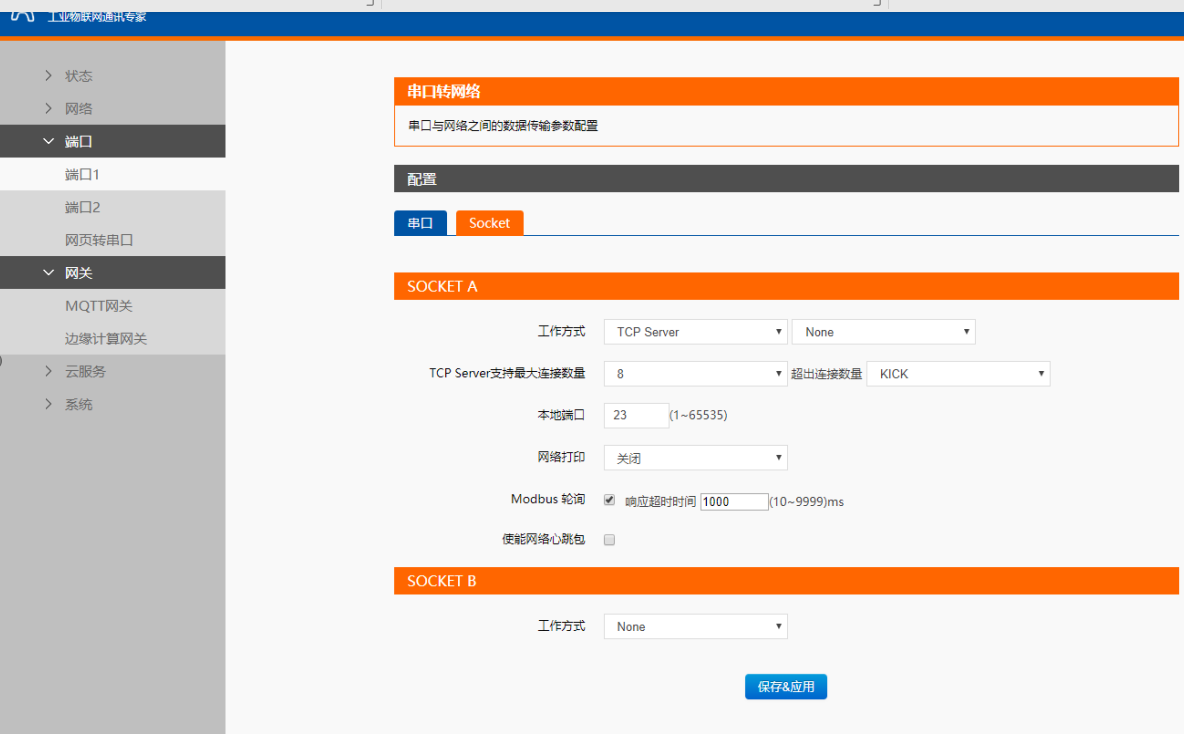

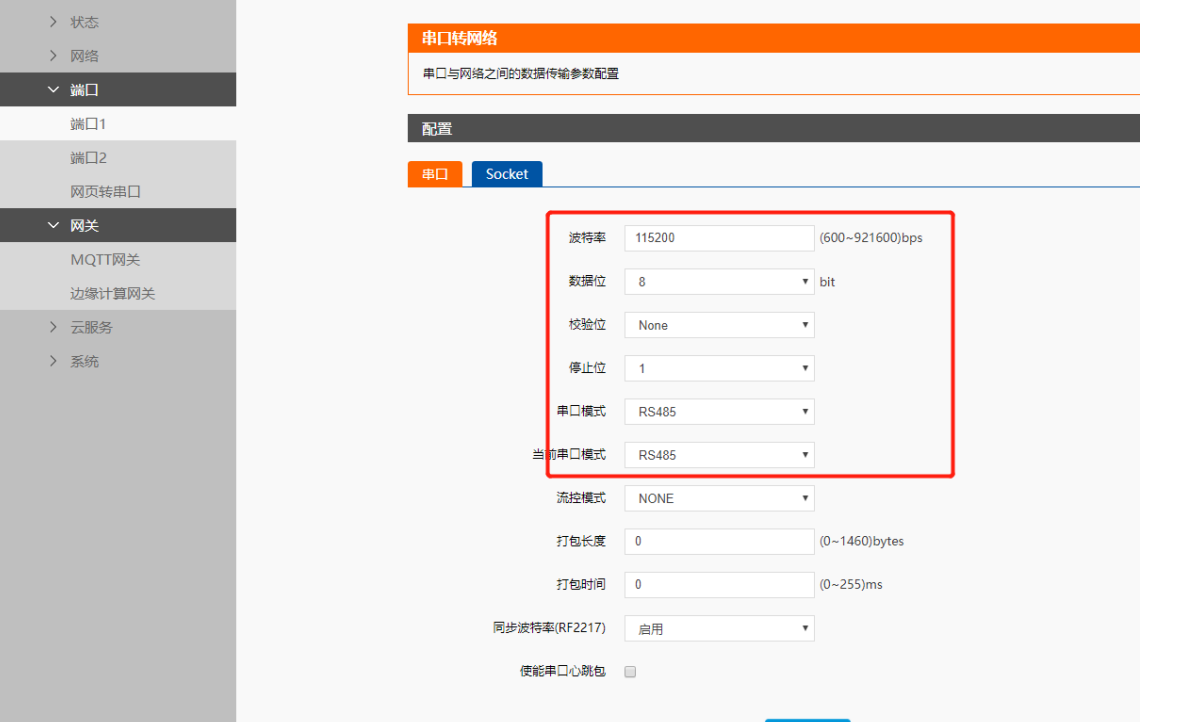

5.设置端口1的串口参数，要跟485设备参数保持一致；工作方式选择 Tcp Server，本地端口23

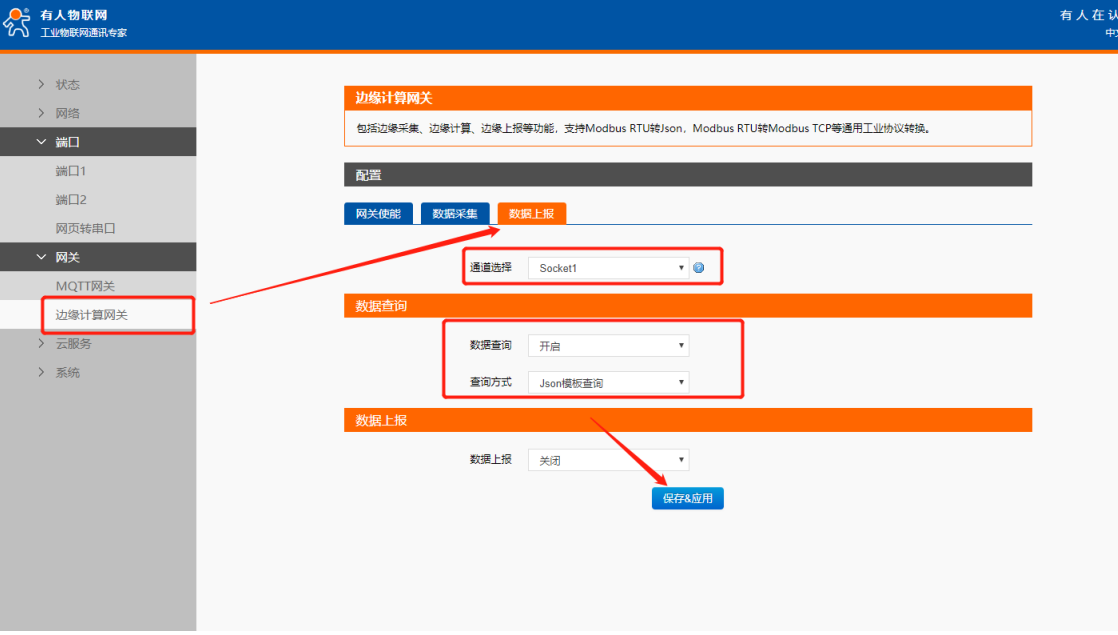

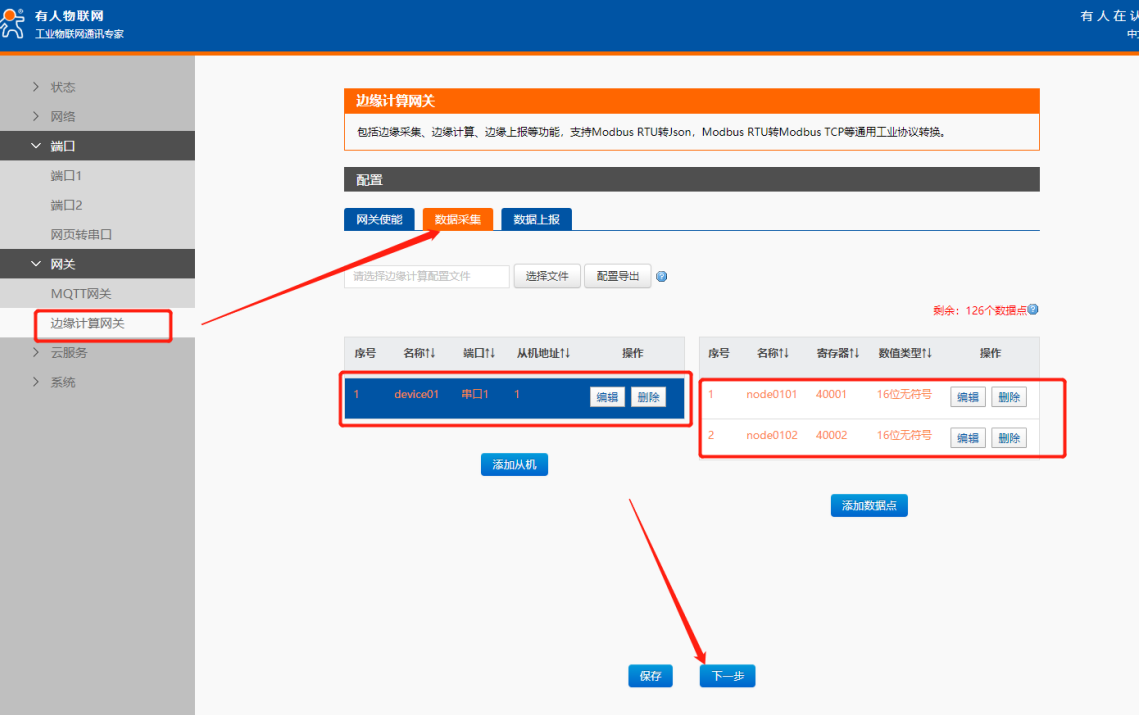

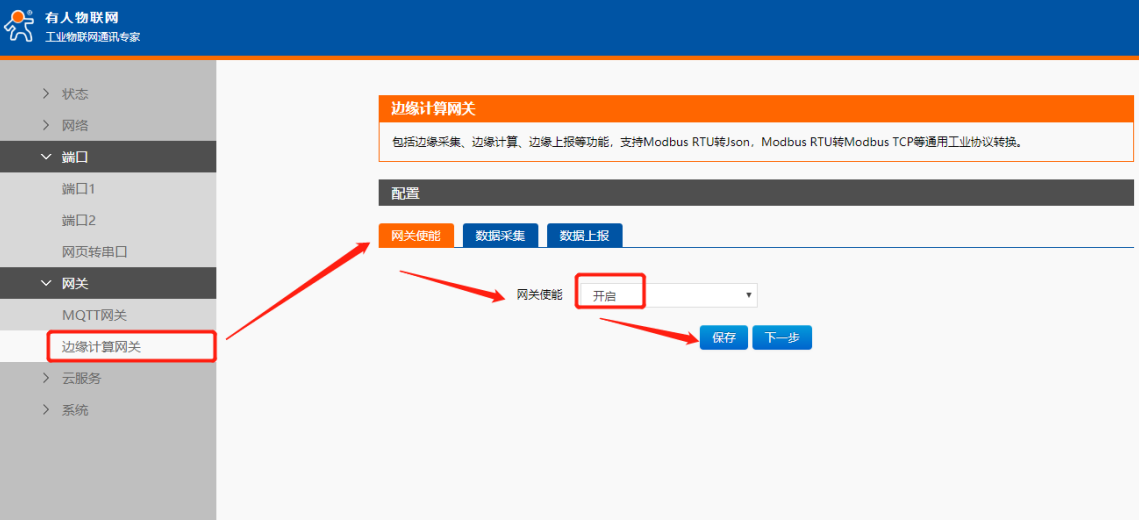

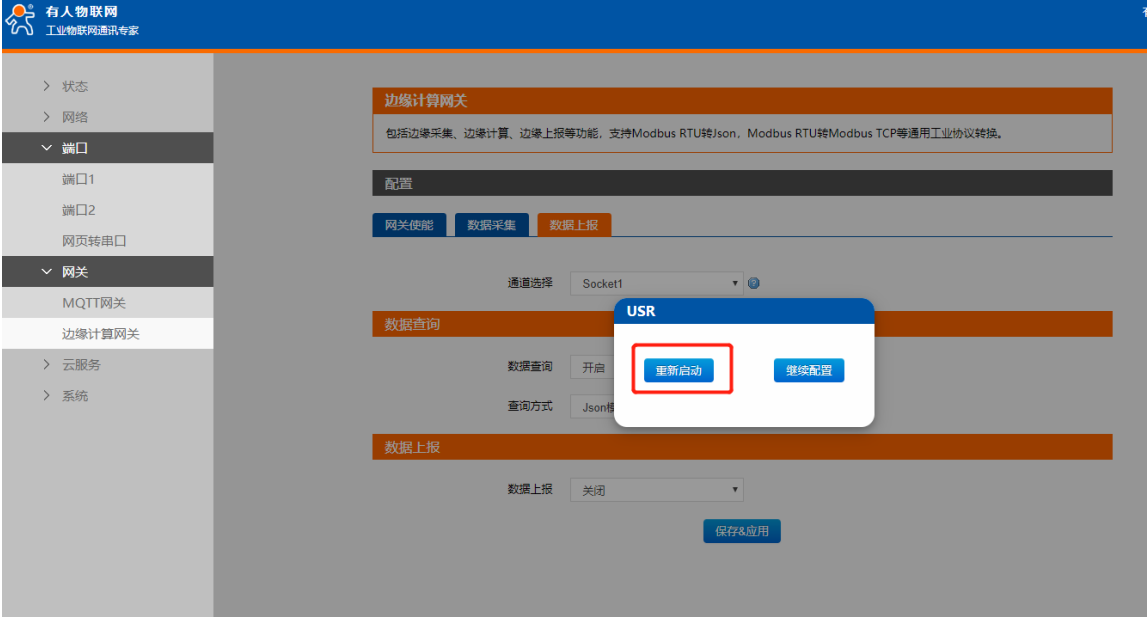

6.点击开启边缘计算网关模式的使能，添加好要读取的从机和数据点，通道选择socket 1，开启数据查询功能，查询方式选择Json模板查询，最后点击保存重启。

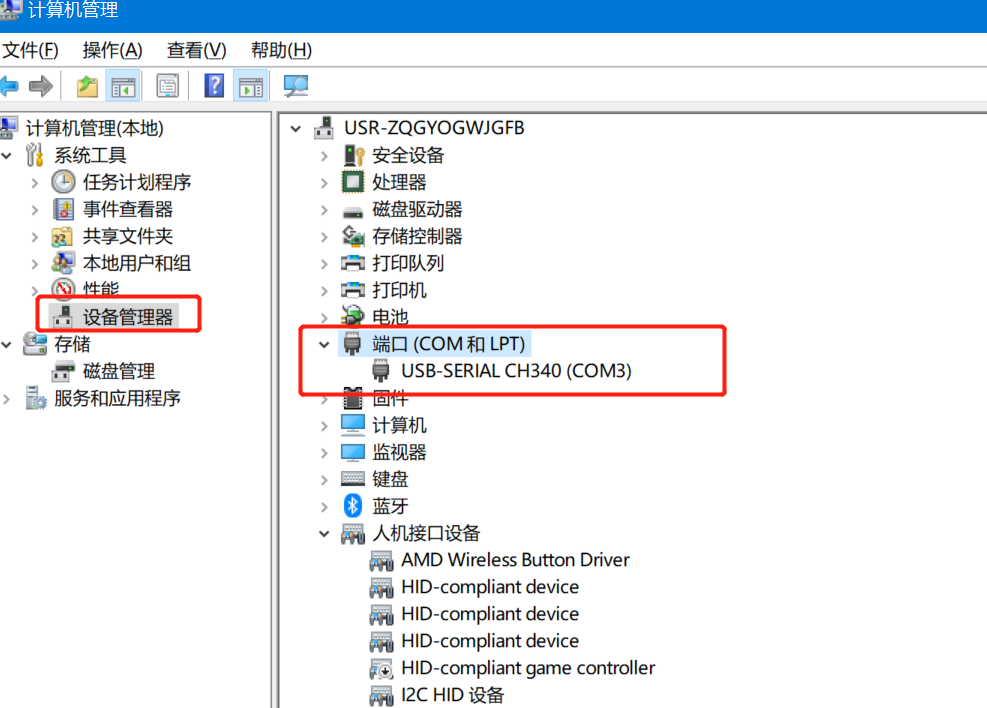

7.打开电脑设备管理器，查看com口，这里测试的是com3口。

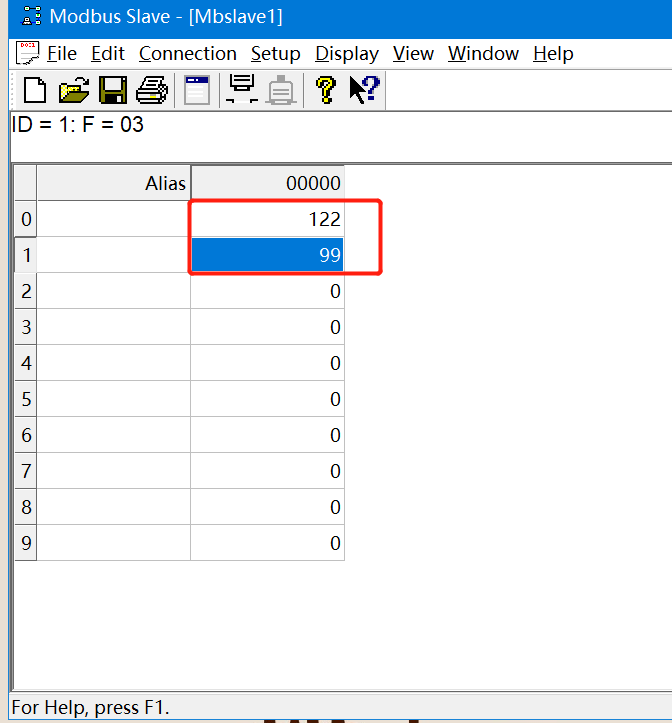

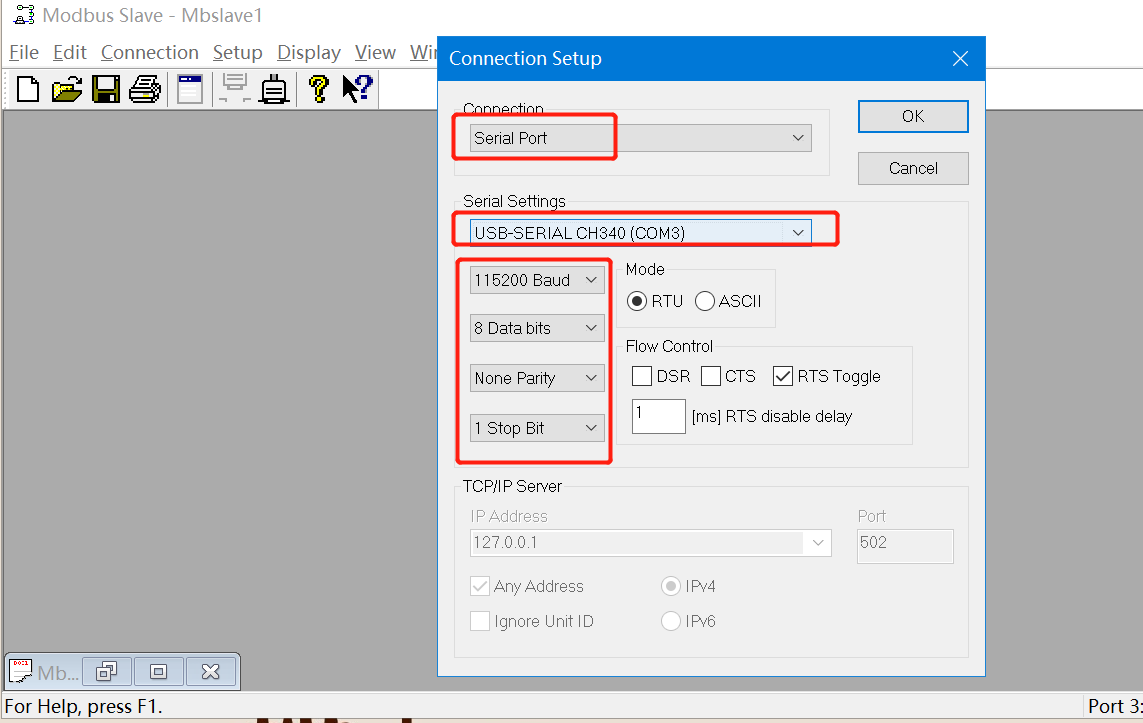

8.打开modbus slave软件，选择好相应的com3口和串口参数，并赋予slave值。

四、数据测试
打开网络调试助手，选择 tcp client，远程ip和端口分别对应了N520的ip和本地端口。

点击连接，按照Json模板发送查询指令，可以看到成功获取到了数据。

五、常见问题解决办法

附件 1

N520设备直连电脑，使用H7软件搜索不到怎么办？

1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

2、检查设备供电是否稳定，可以使用万用表量一下供电电压

3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭。

4、检查电脑设置的IP是否和N520设备是同一网段，N520默认IP地址是192.168.0.7，电脑也需要设置成0网段的静态IP。可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING N520的IP，若ping不通，检查网线和电脑网段的配置。

附件2

N520通过485转USB接电脑在电脑上无法传输数据怎么办？

1、N520设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通

2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

3、检查485线是否中断，用万用表测试量线是否导通

4、485是单向传输数据，不允许双向同时传输数据

5、N520串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

附件3

N520和网络端调试助手无法建立TCP链接怎么办？

1、N520 做TCP server 电脑关闭防火墙，禁用其他网卡

2、N520做 TCP server，设置本地端口1-65535，电脑软件设置TCP client远程服务器地址填写N520设备本机IP地址，远程端口号填写N520设备本地端口号

3、更换其他网络端调试助手测试，可以百度下载野火调试助手测试

撰写人：史玮
