一、需要下载的软件和说明书

1、【说明书】USR-LG206-L_点对点协议数传终端说明书https://www.usr.cn/Download/1250.html

2、【规格书】USR-LG206-L 规格书https://www.usr.cn/Download/1198.html

3、【设置软件】USR-LG206-L 设置软件https://www.usr.cn/Download/1195.html

二、 硬件连接

使用RS232串口线分别将LoRa数传终端A、B接入串口设备(以PC机代替)，给LoRa数传终端装上天线，然后给LoRa数传终端上电。

三、LG206-参数设置

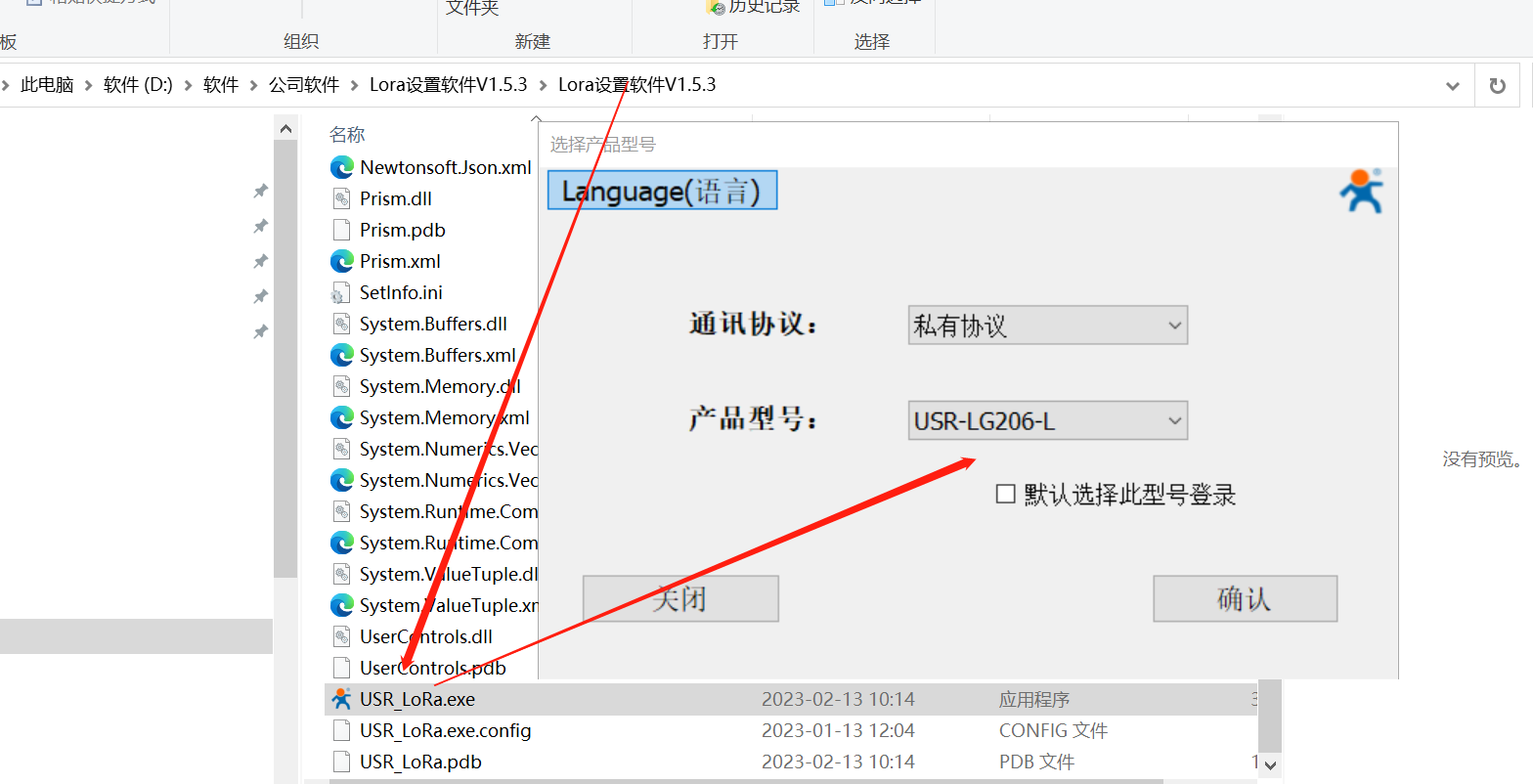

1、设置软件下载下来在安装包选择应用程序——产品型号选择USR-LG206-L

2、 打开LoRa设置软件→ 选择LG206-L-P-H10 → 依次点击打开串口 选择A对应的串口号，串口参数：115200,None，8,1,NFC

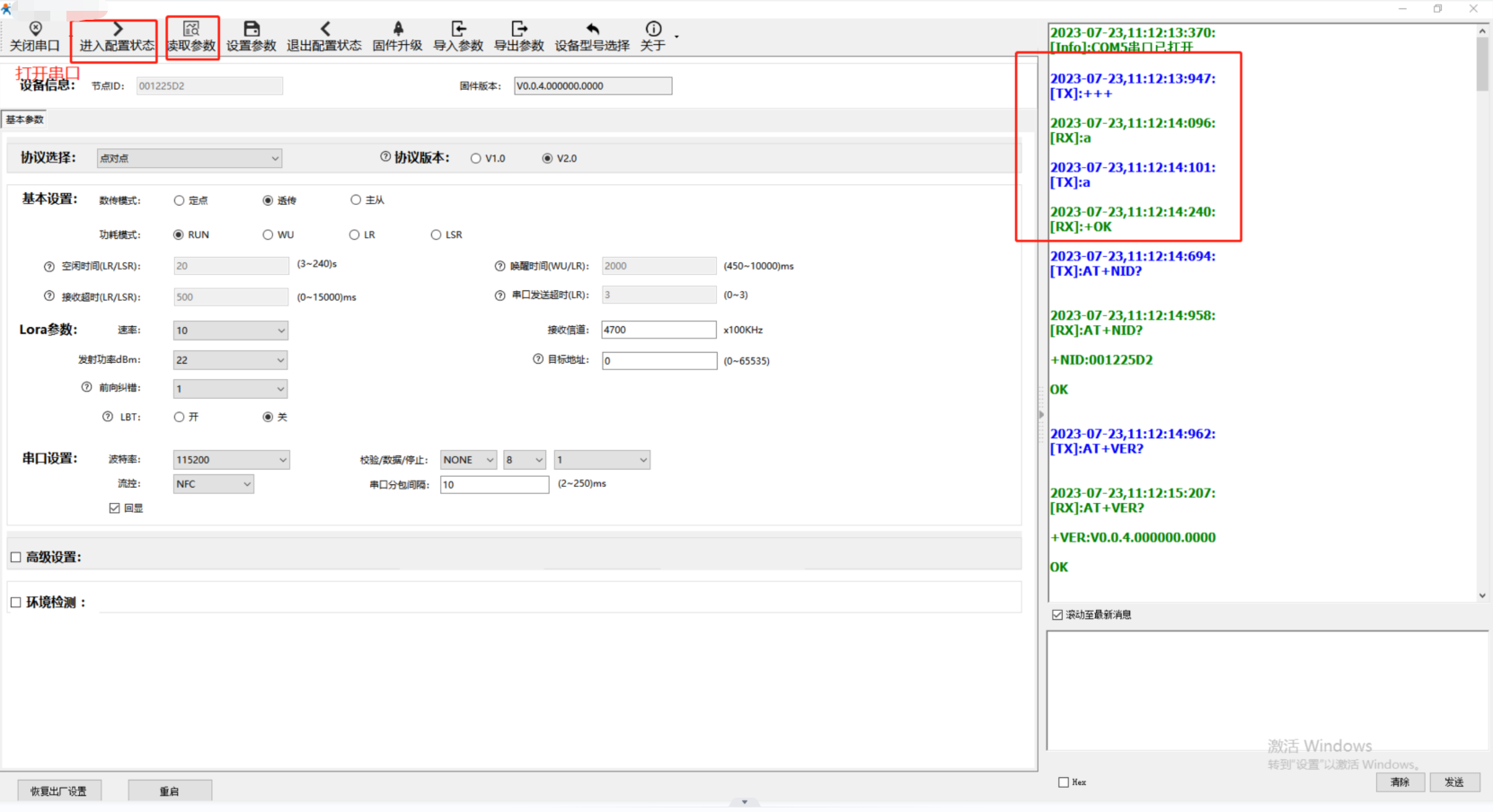

3、进入配置状态→ 读取参数 4、设置如图参数完成好点击——设置参数

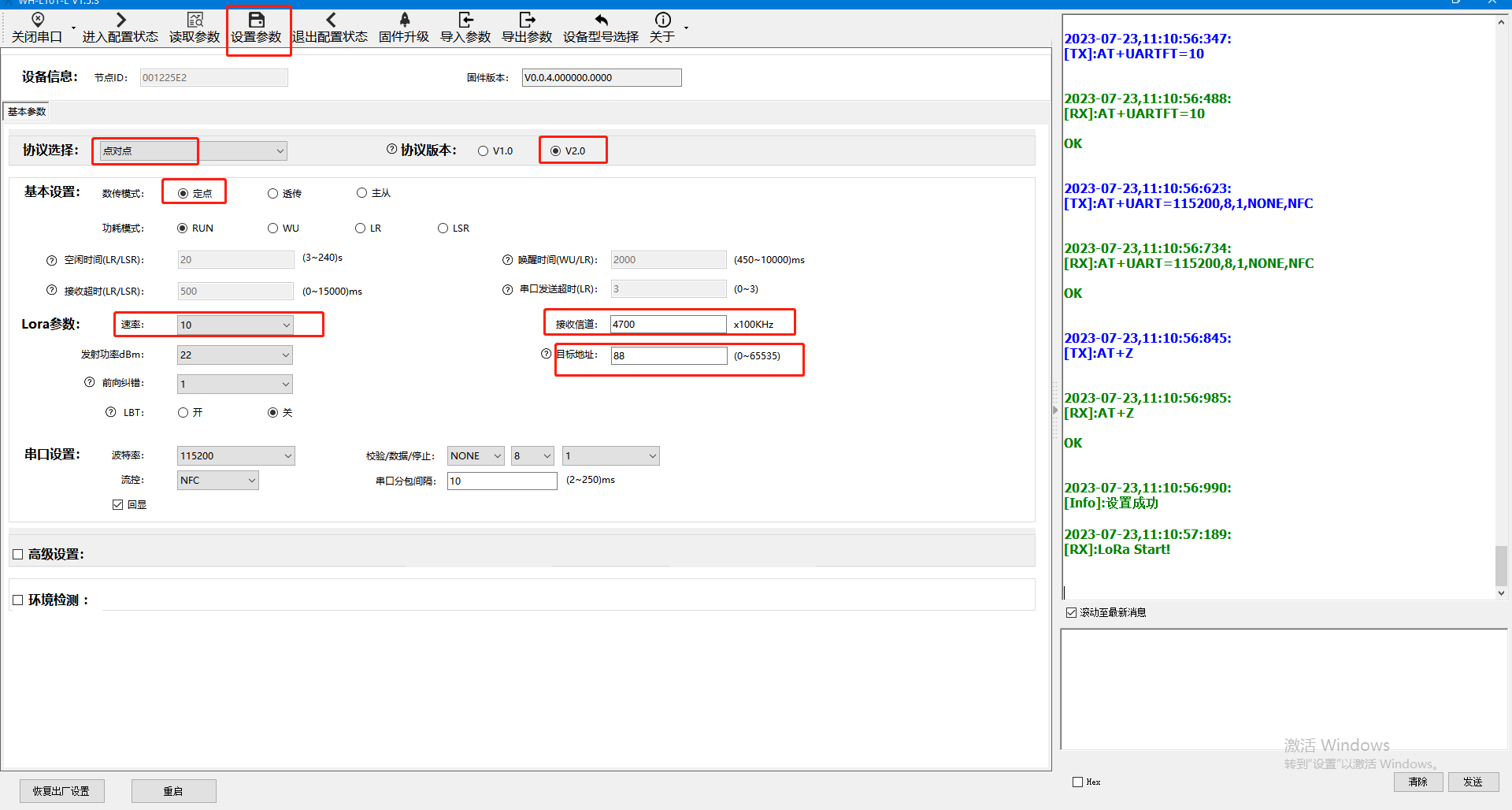

设备A：定点模式，速率10，信道4700，目标地址88。

5、依次点击打开串口选择B对应的串口号，串口参数：115200,None，8,1,NFC

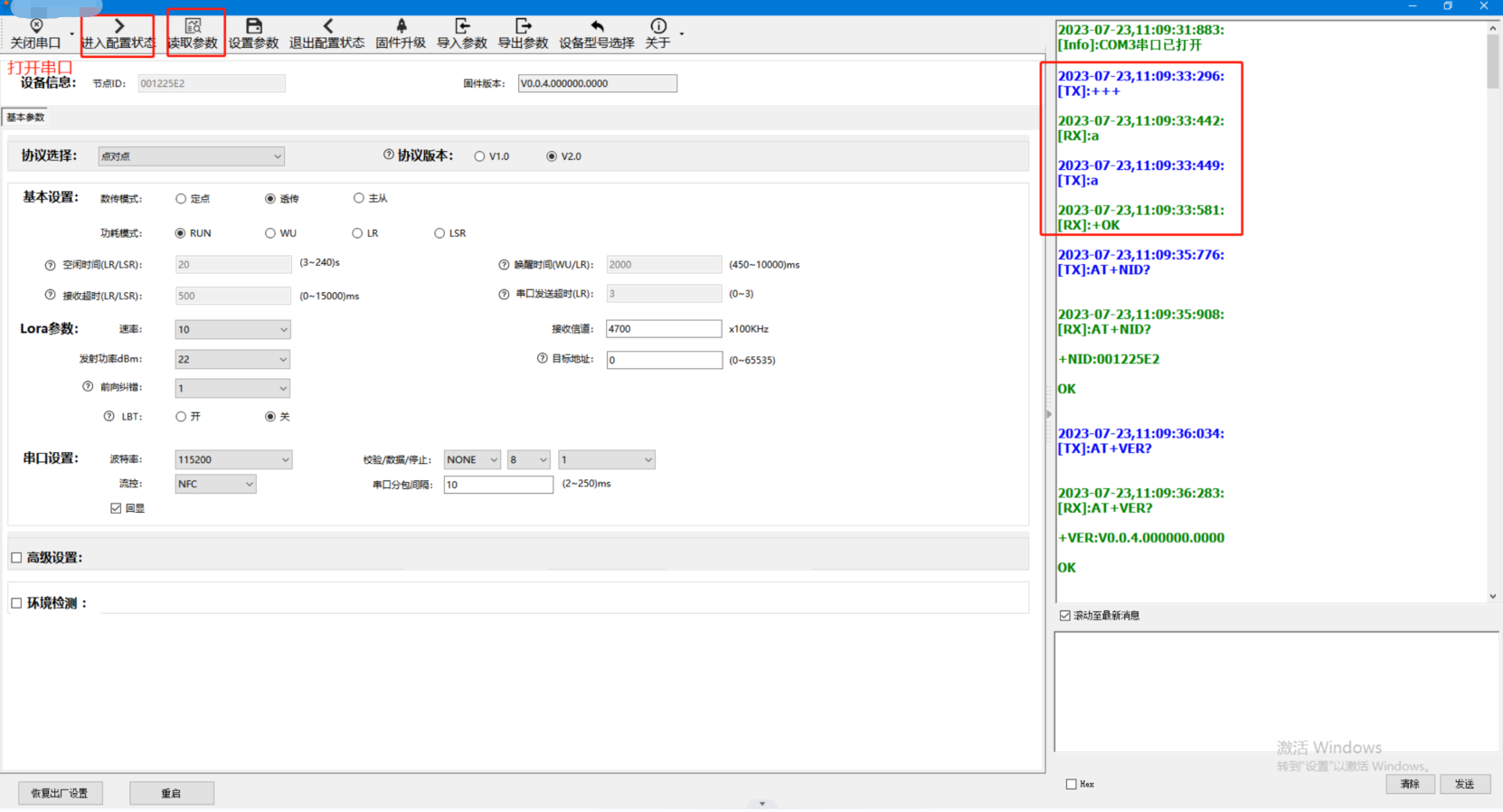

6、进入配置状态→ 读取参数 7、设置如图参数完成好点击——设置参数

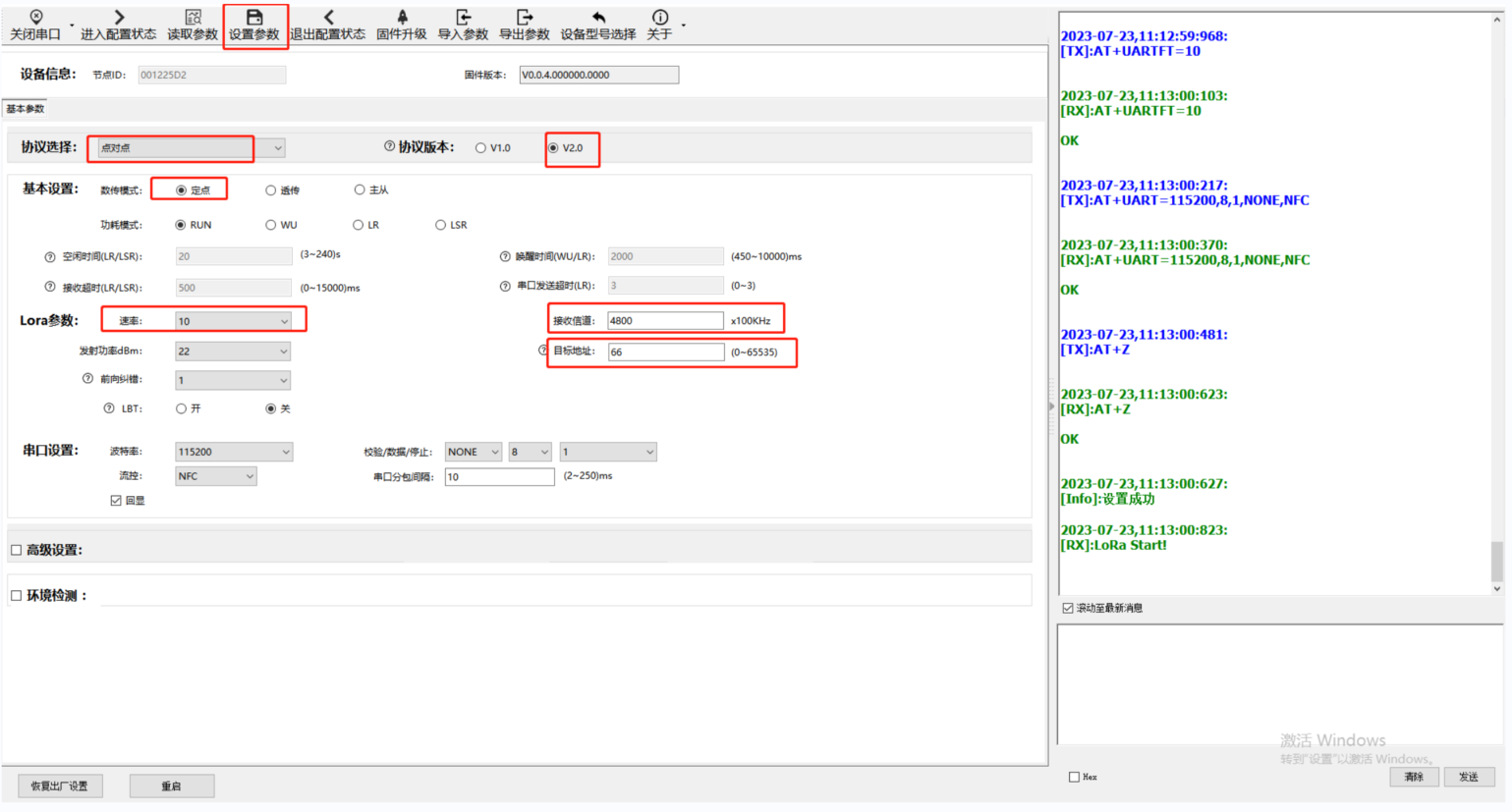

设备B：定点模式，速率10，信道4800，目标地址66。

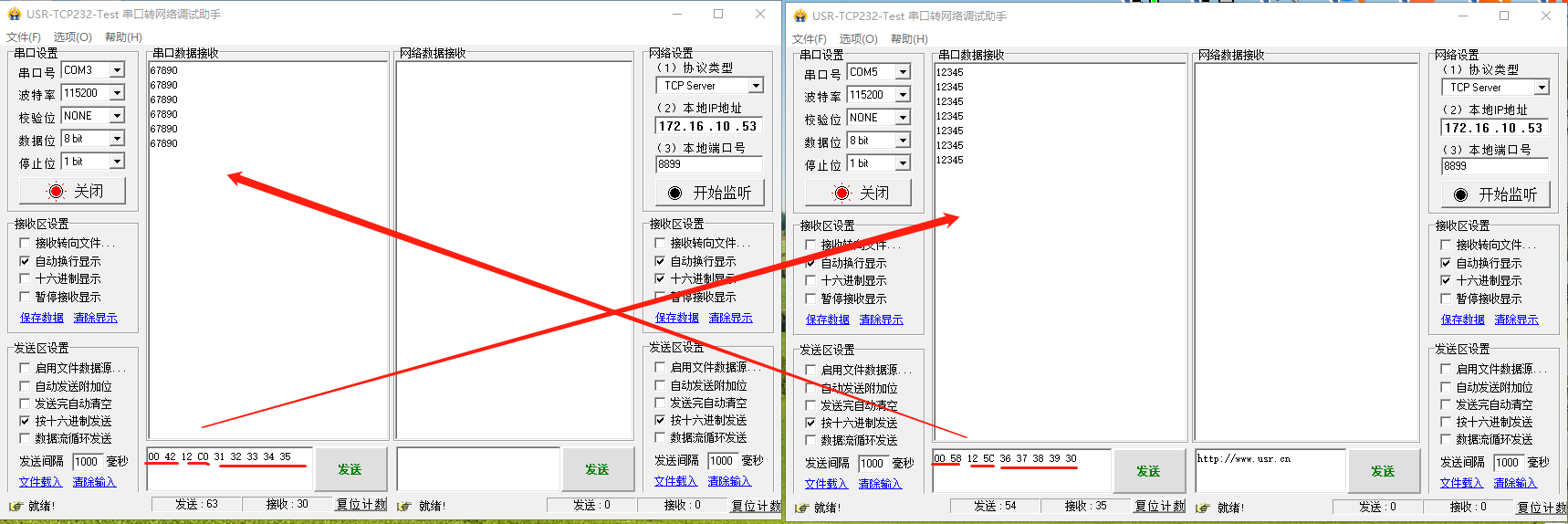

8、数据测试

电脑打开2个串口调试助手软件，打开两个模块对应的USB-RS232/485串口线COM口号

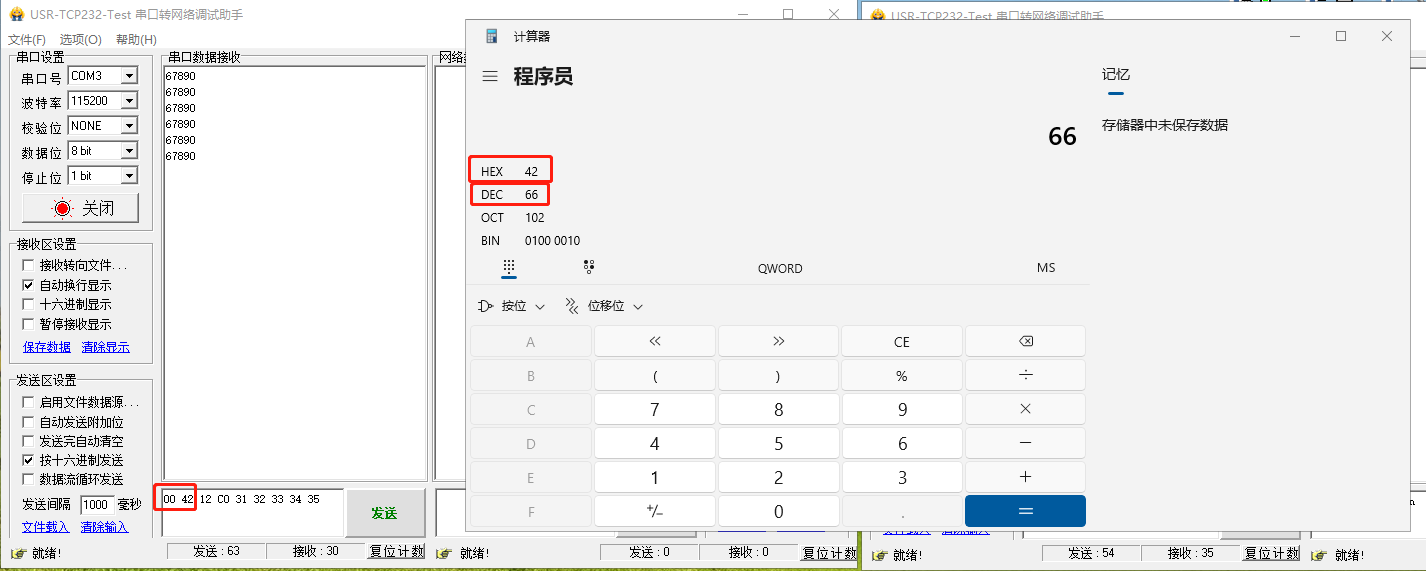

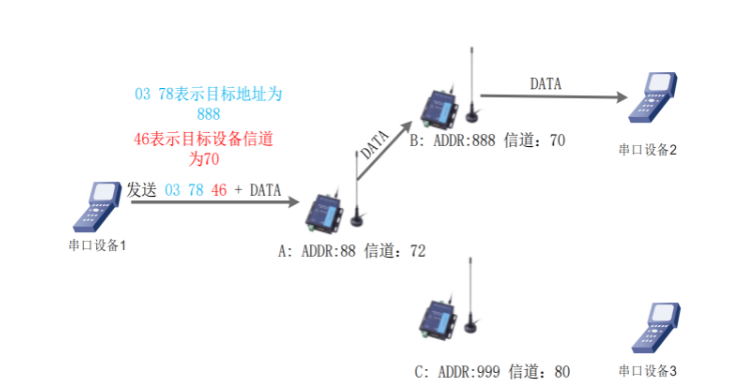

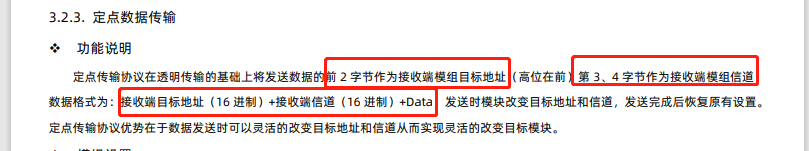

发送数据接收端目标地址+接收端信道+有效数据（16进制）

撰写人：李鑫
