一、资料下载

USR-M300 说明书：https://www.usr.cn/Download/1332.html
USR-M300 规格书：https://www.usr.cn/Download/1333.html
USR-M300 应用指导：https://www.usr.cn/Download/1369.html

二、准备工作

M300数量一台
网线 2根
电源适配器 数量一个
此案例硬件链接：
M300 WAN口默认DHCP：链接交换机上外网（或者sim卡连外网）

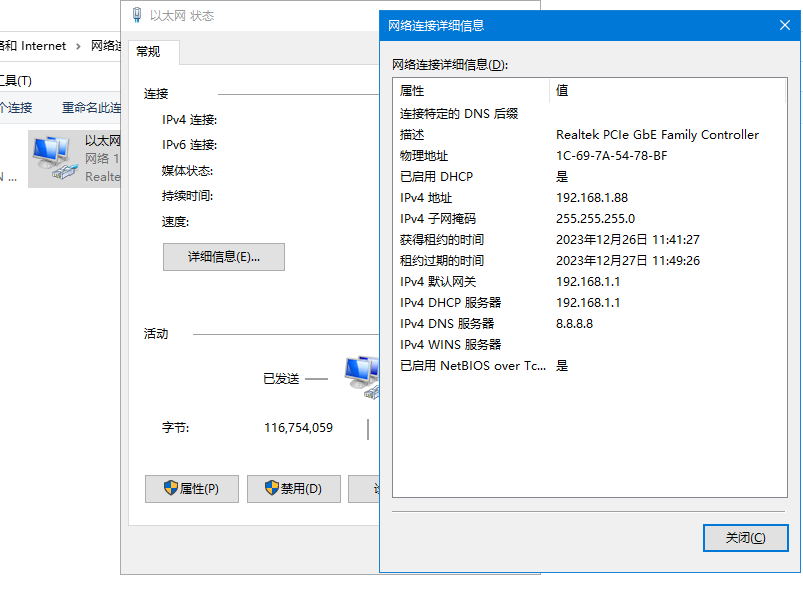

M300 LAN口直连电脑网口，设置网DHCP自动获取192.168.1.XXX网段IP

M300 LAN口默认IP ：192.168.1.1
M300 默认串口参数 ：9600 N 8 1
三、配置过程
1.打开浏览器输入LAN口默认192.168.1.1IP回车进入内置网页，用户名密码均为admin

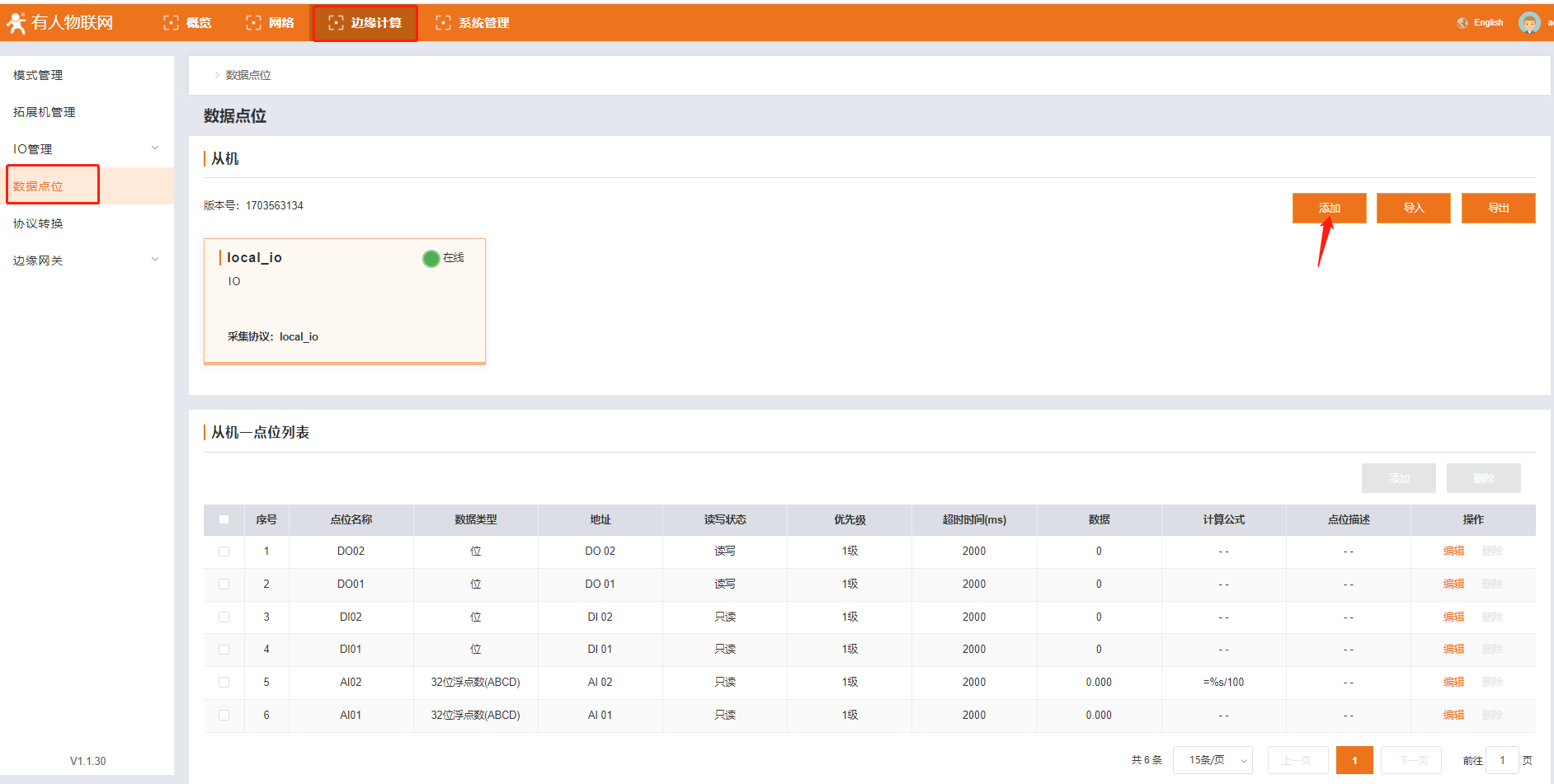

2.在边缘计算----数据点位----添加从机（根据需要添加从机）

此案例添加modbusRTU协议为例

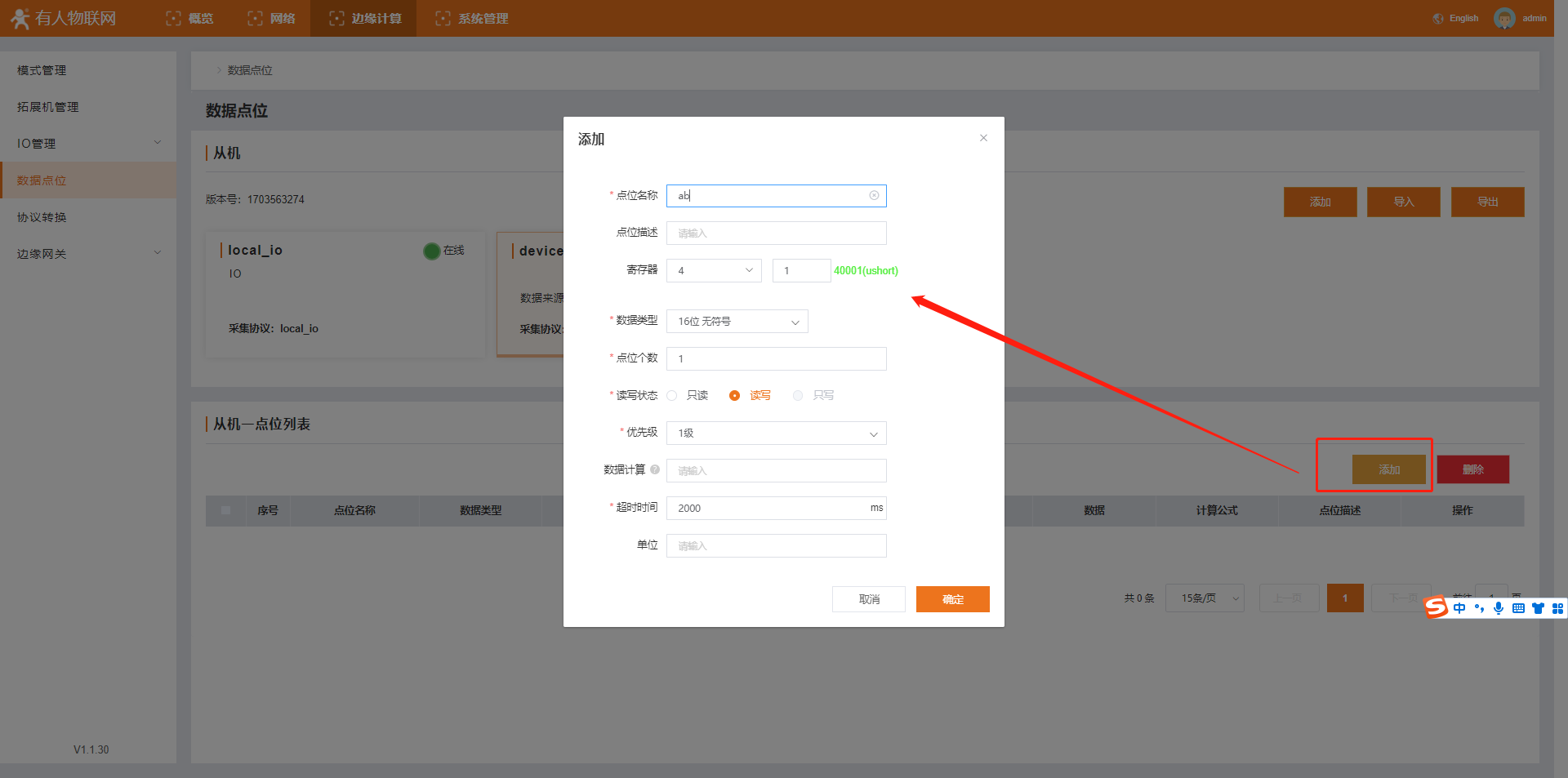

点击添加按钮 添加功能码、寄存器地址

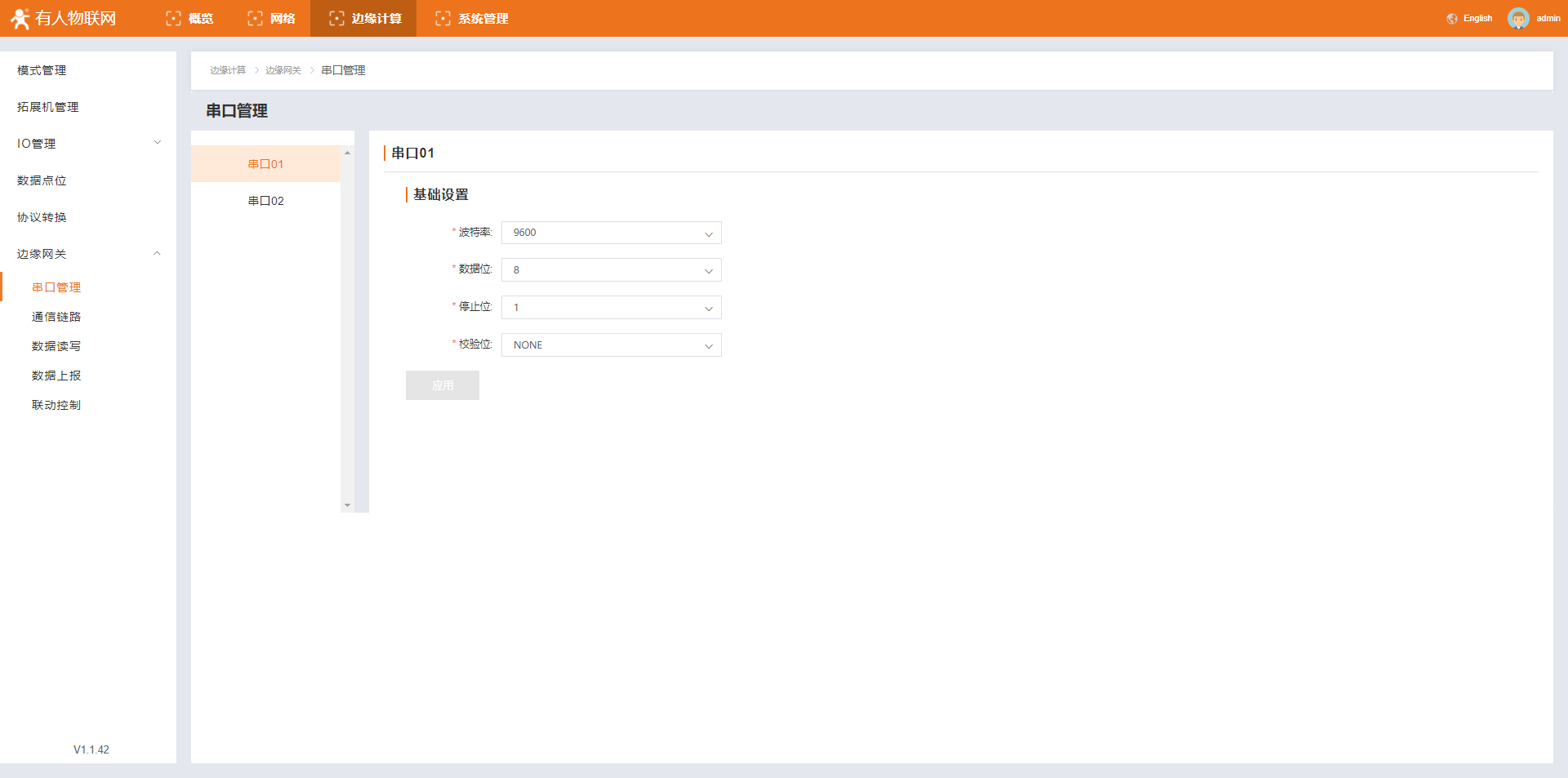

3.在边缘网关----串口管理----串口位置修改串口参数（链接真实串口设备M300的串口参数需要和设备串口参数保持一致）

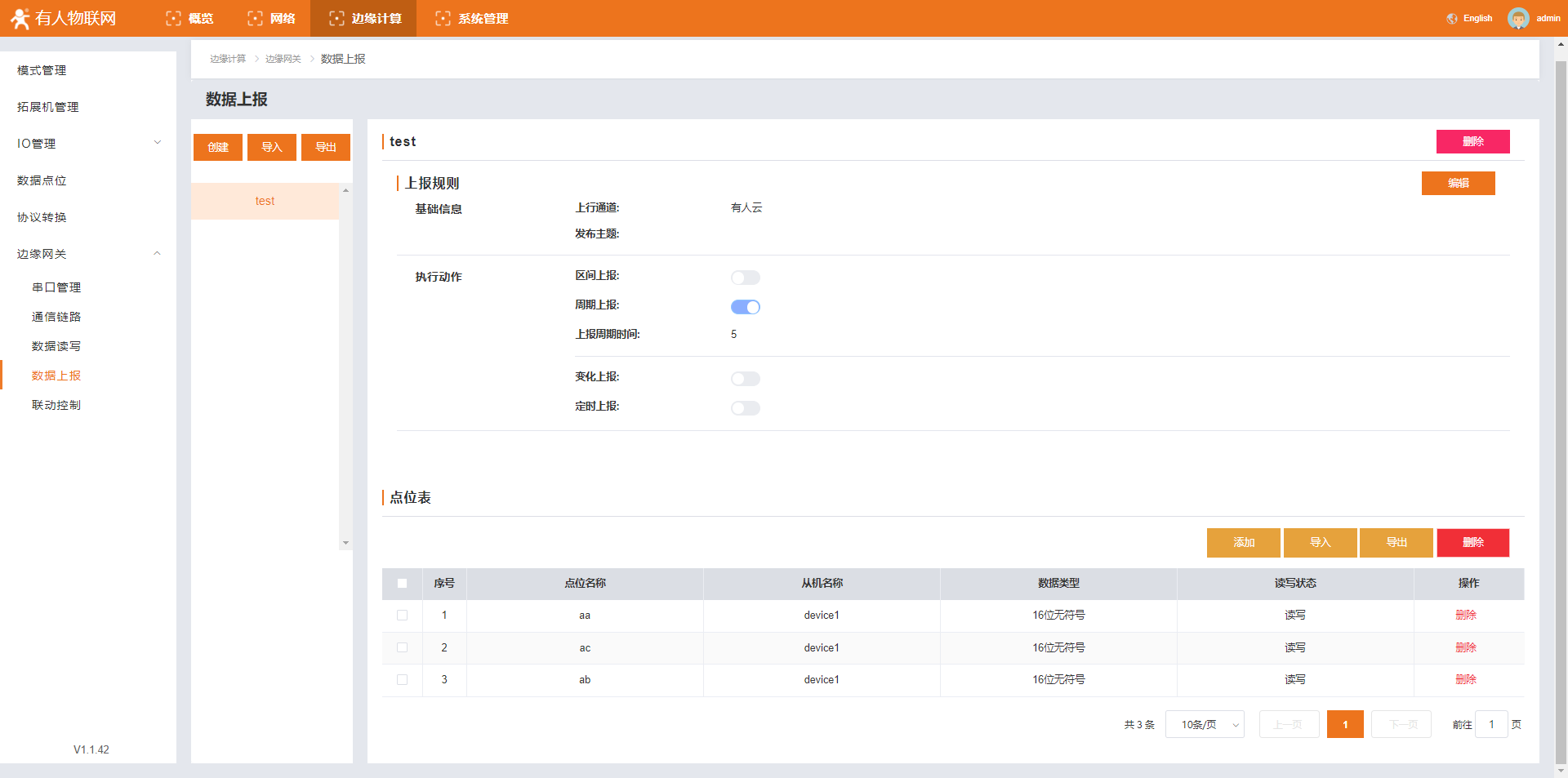

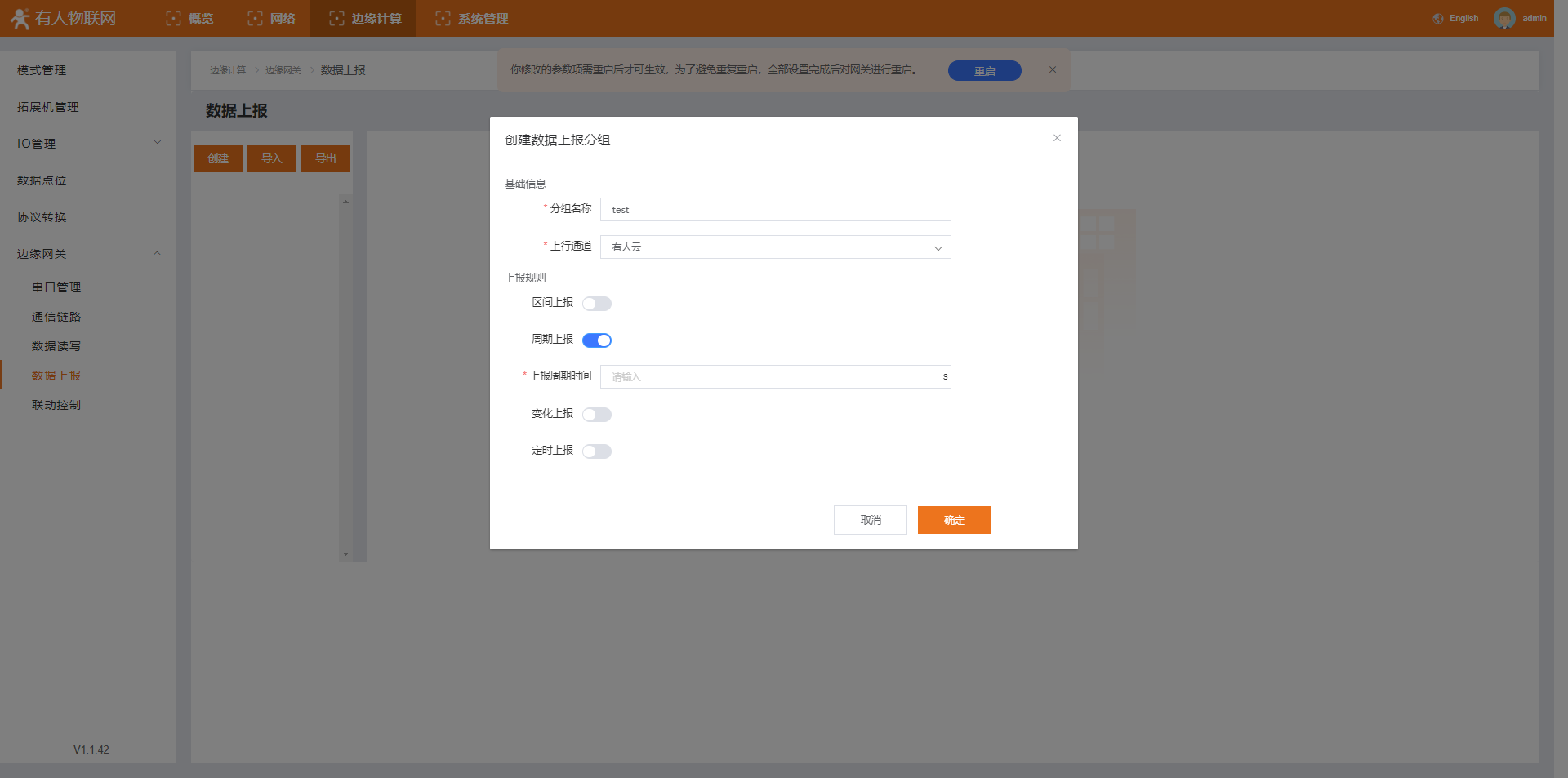

4.边缘网关----数据上报----创建上报链路

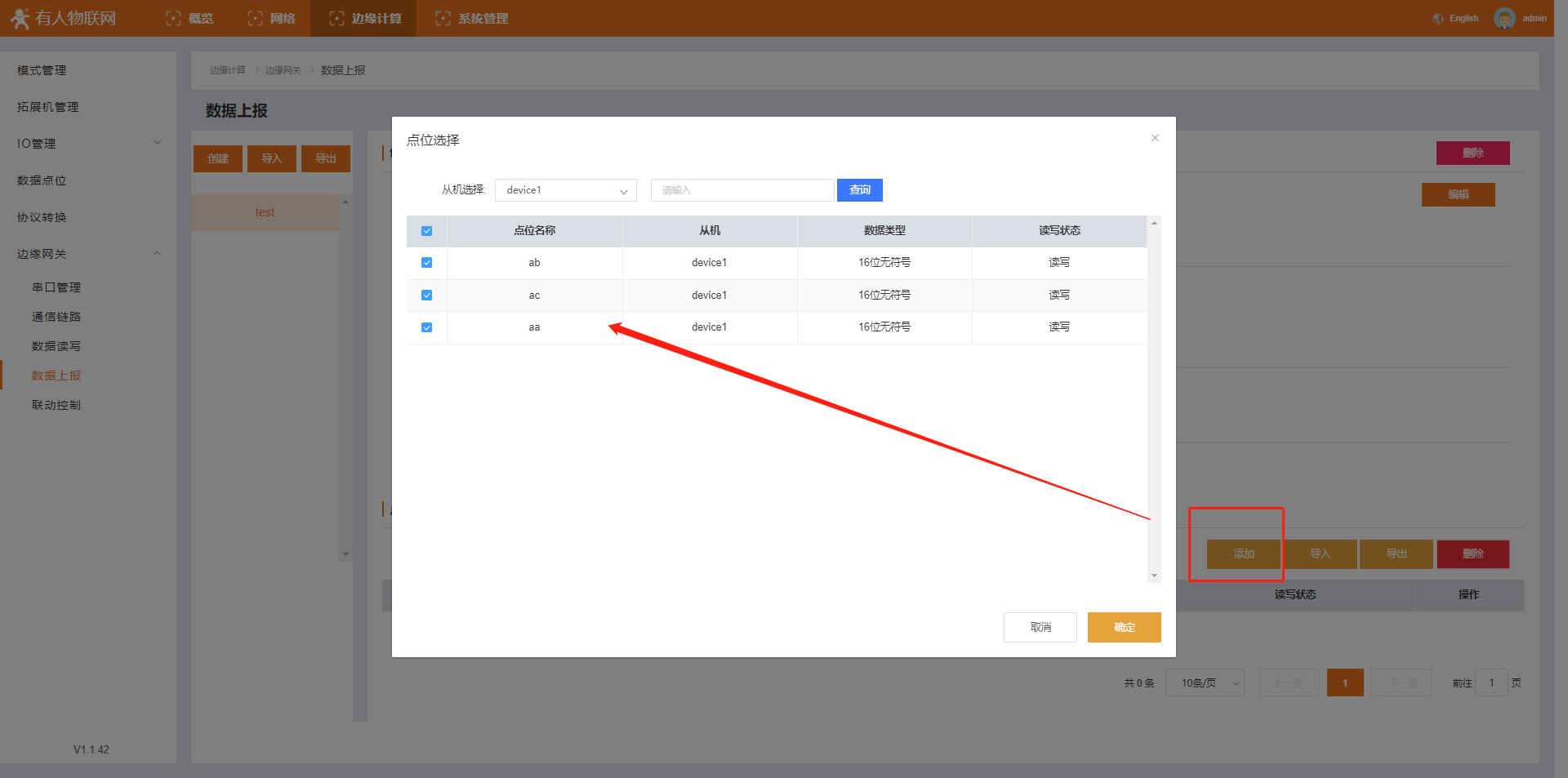

6.添加需要上报云端的数据点位


7.在系统管理----有人云，开启有人云使能

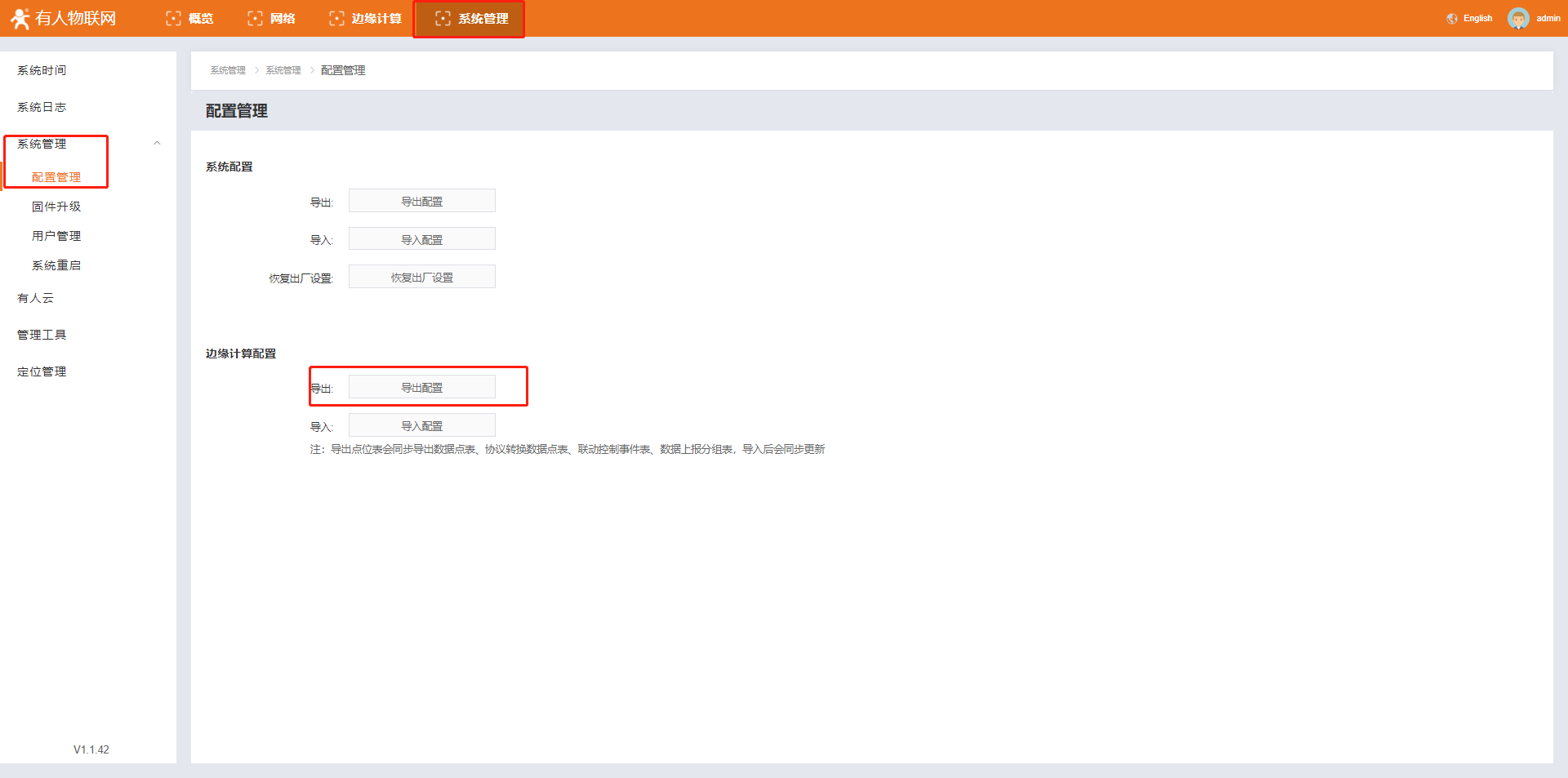

8.在系统管理----系统管理----配置管理----导出配置

二、有人云配置

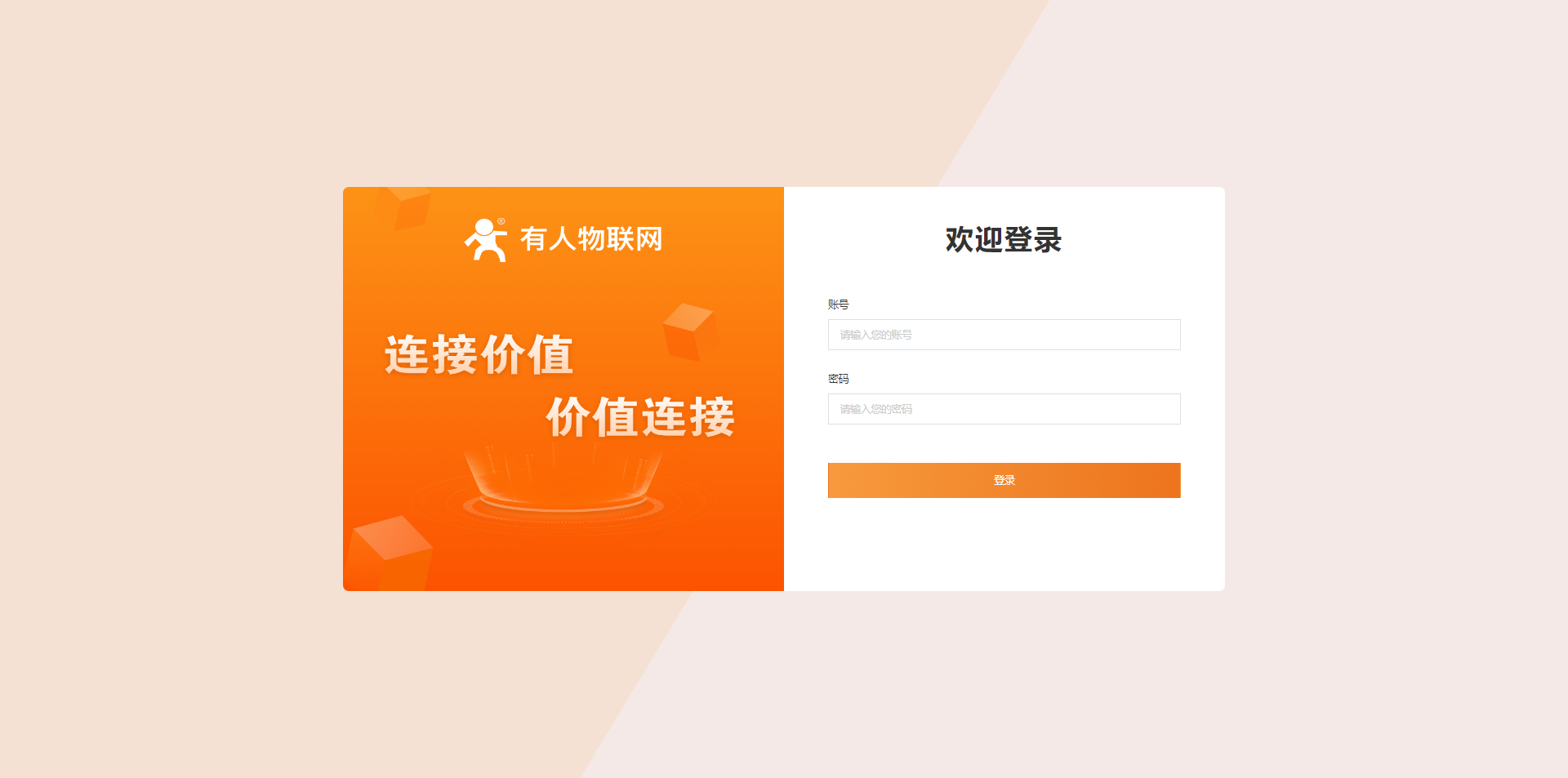

1.登录https://account.usr.cn/#/login_cps网址
没有账户可自行注册后登录

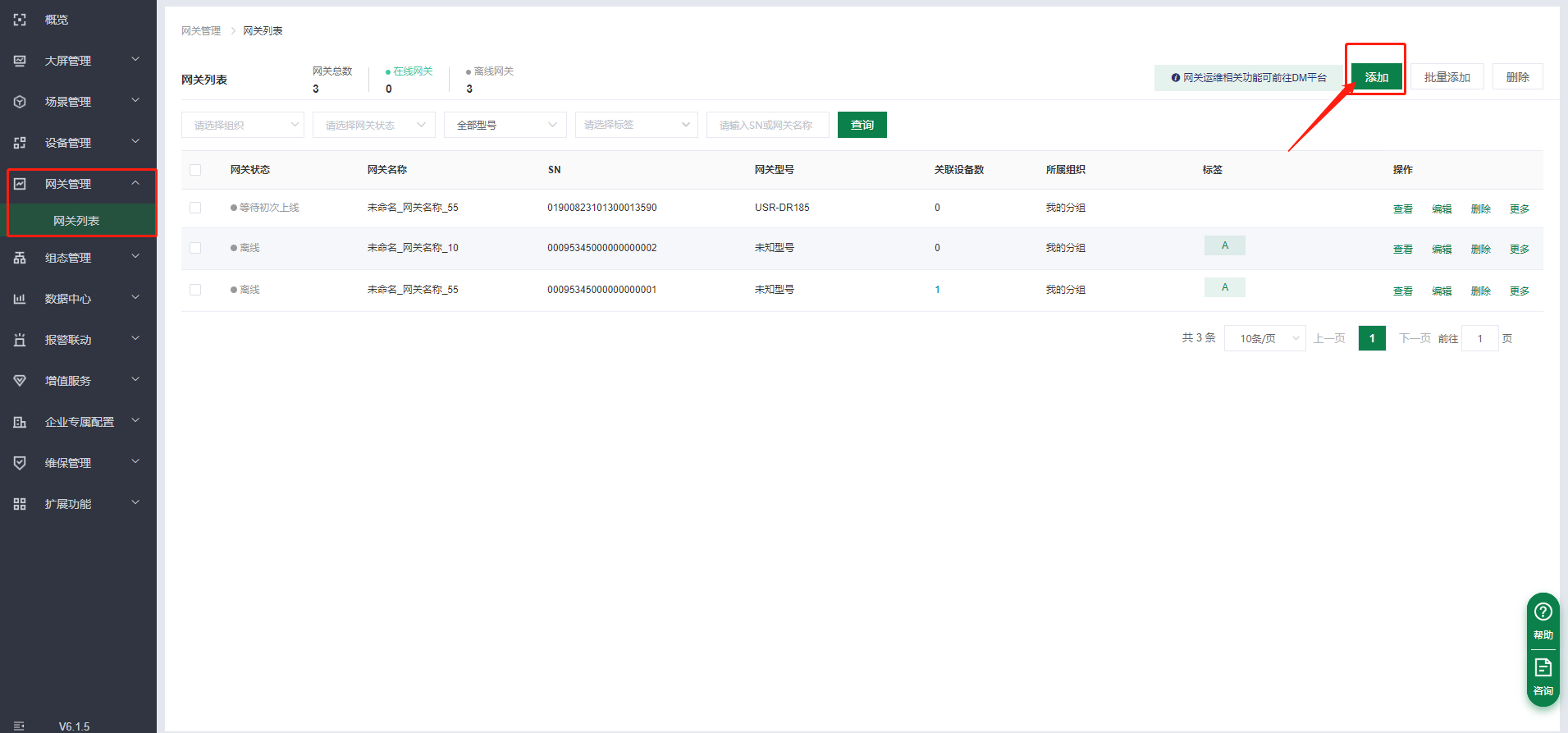

2.在网关管理----网关列表---添加设备

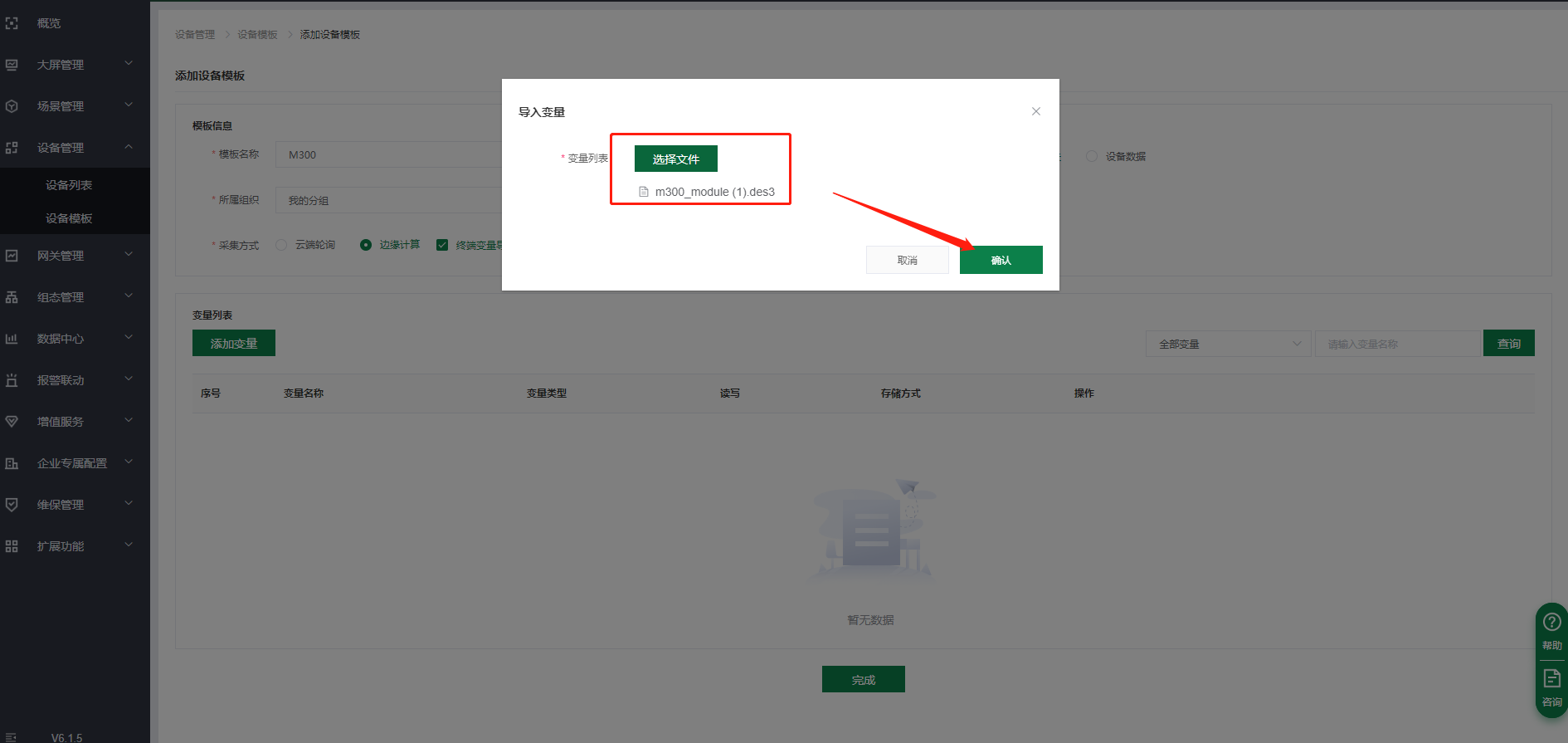

3.添加M300的变量模板
在设备管理---设备模板中---添加-----选择采集方式：边缘计算，终端变量导入

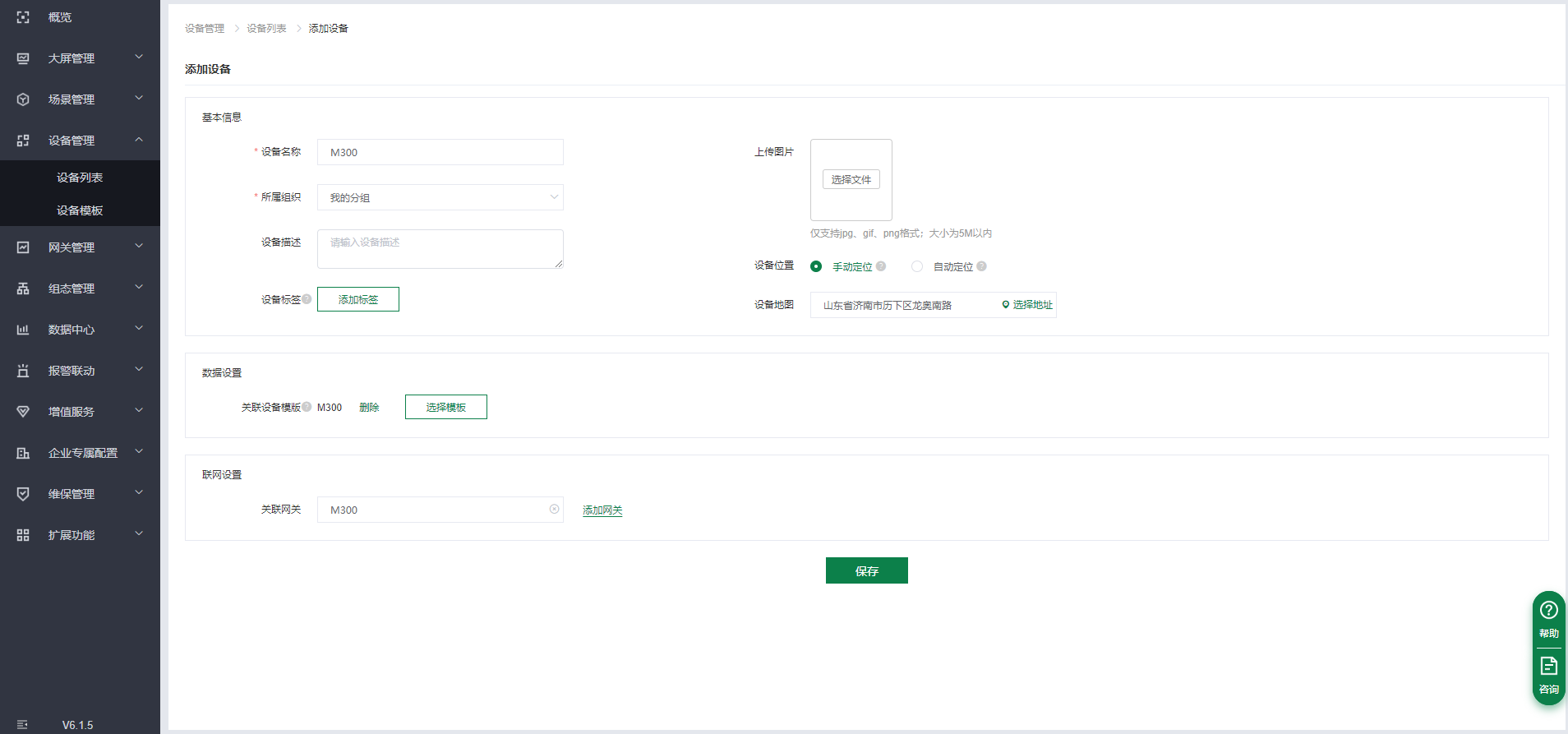

4.在设备管理---设备列表---添加设备进行绑定模板和网关

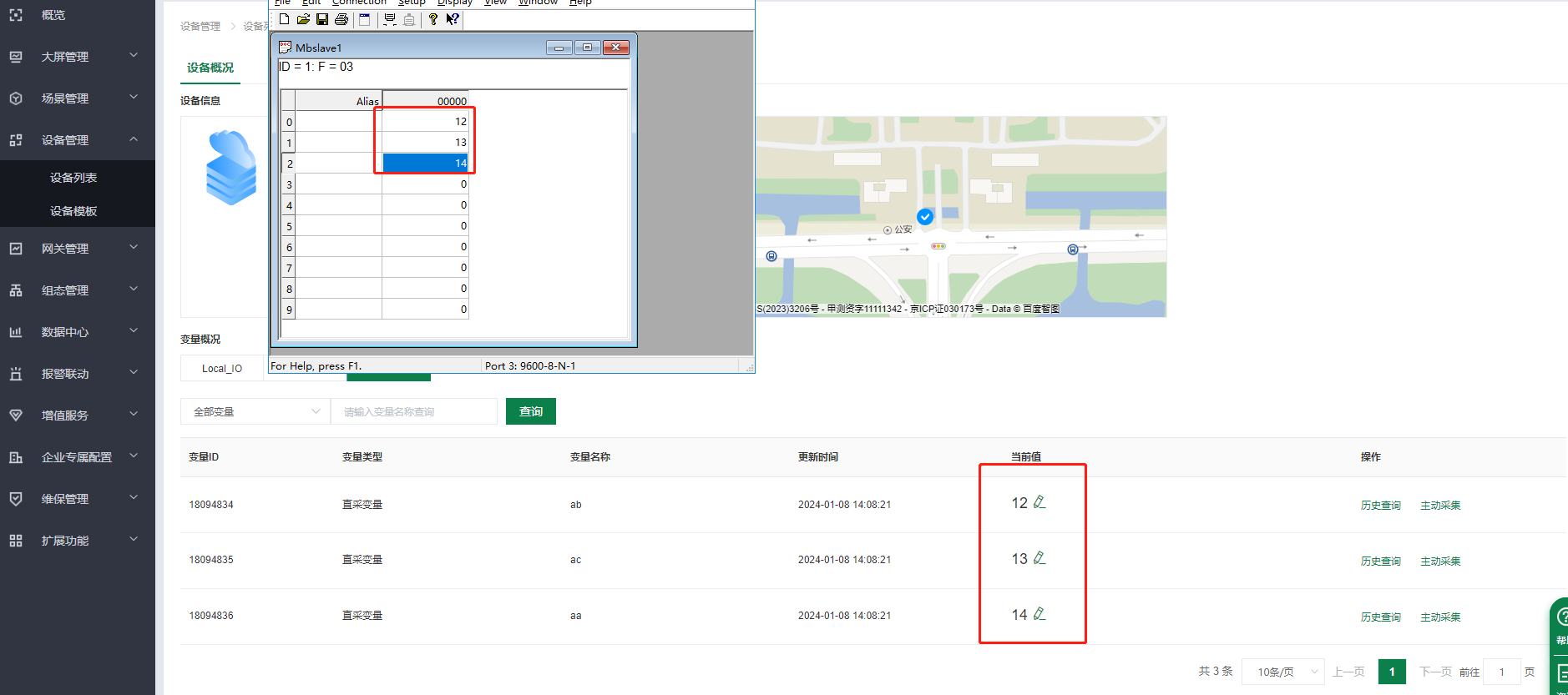

三、数据测试

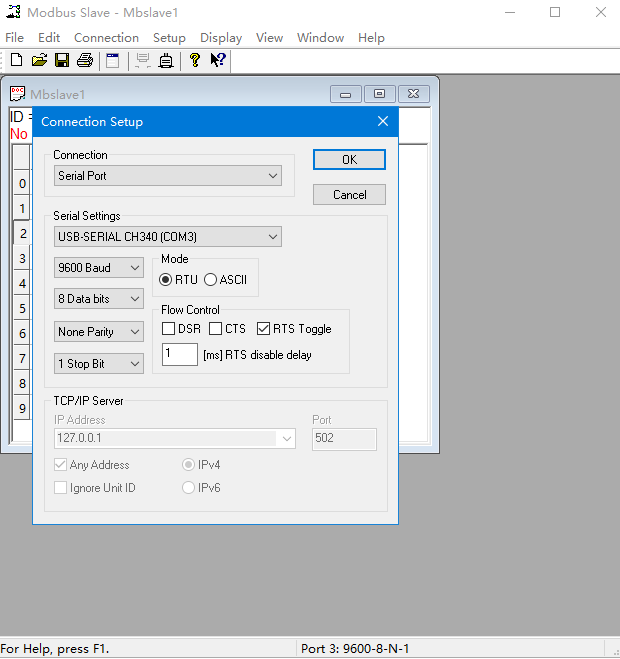

M300的串口使用485转USB调试线接电脑，使用modbusSlave软件模拟终端设备
测试软件串口参数需要和M300设置一致



撰写人：liuyanwei
