注：Modbus 网关功能，仅在 USR-TCP232-30X 系列（国产芯片）产品具备。
设备后面标签Type:C7

一、要下载的软件

说明书：https://www.usr.cn/Download/920.html

设置软件：http://www.usr.cn/Download/257.html

测试软件：http://www.usr.cn/Download/27.html

虚拟串口软件：http://www.usr.cn/Download/31.html

二、设备默认参数

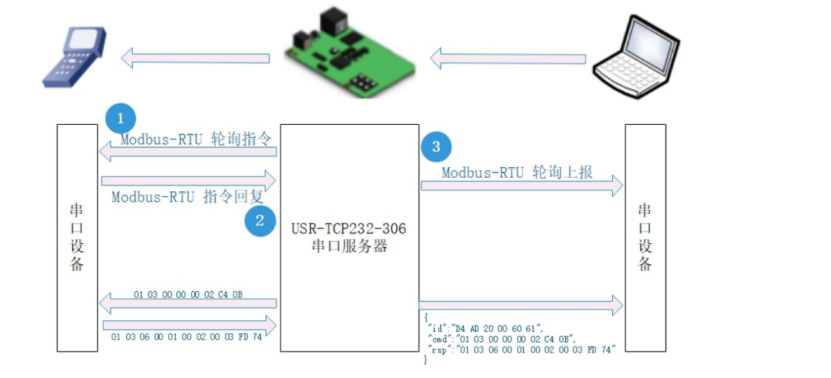

三、功能框图

四、设置步骤

1.将 302(USR-TCP232-302简称)通过串口线(或USB 转RS232串口线)与计算机相连接，通过网线将 302 的网口 与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给302供电。观察302网口指示灯状态是否正常：绿色灯常亮，黄色灯闪烁。

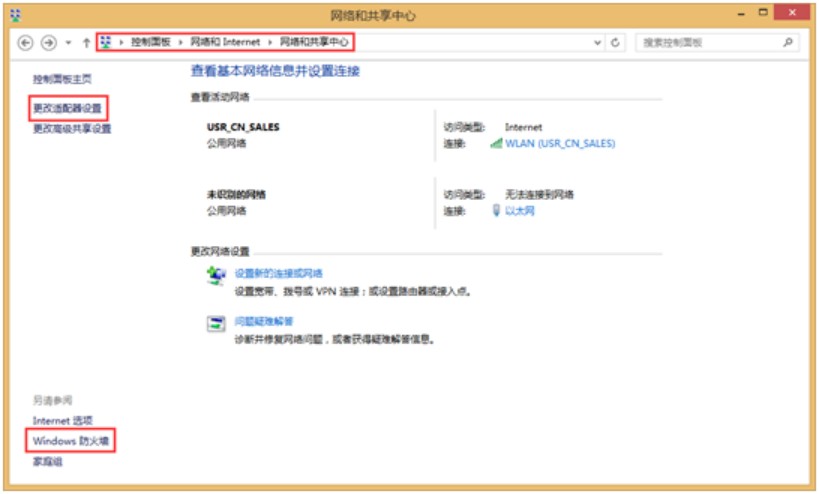

2.按路径：控制面板--网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

3.给电脑设置静态IP(192.168.0.201)，要与302的IP在同一个网段(302默认参数见表1)。

4.去官网里下载新版本M0设置软件V2.2.6.0

点击“搜索设备”当搜索列表中出现302的设备后，单击搜索到的设备。设置完相应的串口参数后，选择工作模式为：TCP Client ；端口为8234；点击开启ModbusRTU轮询使能，选择透传或者JSON上报。设置完所有参数后，点击保存参数。

5.打开一个串口调试助手，轮询采集功能只支持完整的 Modbus 采集命令设置，最多可设置 5 条采集命令。每个数据令最大 16 字节。

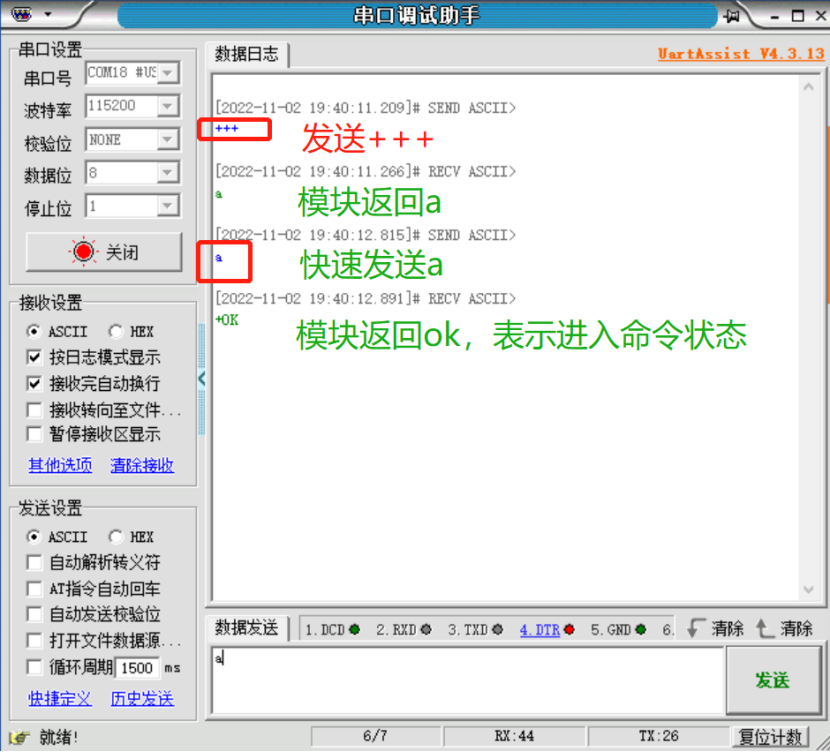

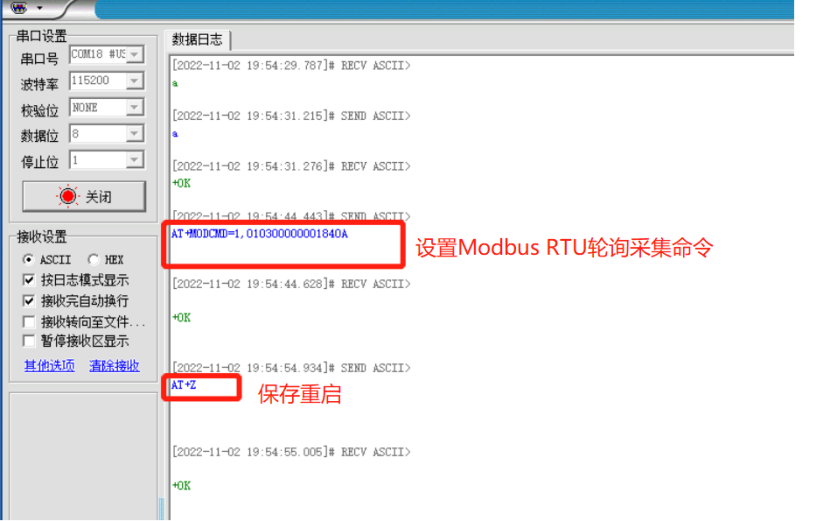

采集命令可以通过 AT指令设置，指令设置格式为：AT+MODCMD=1, CMD
//其中 CMD 为设置和查询的 Modbus 轮询指令 Modbus 轮询。

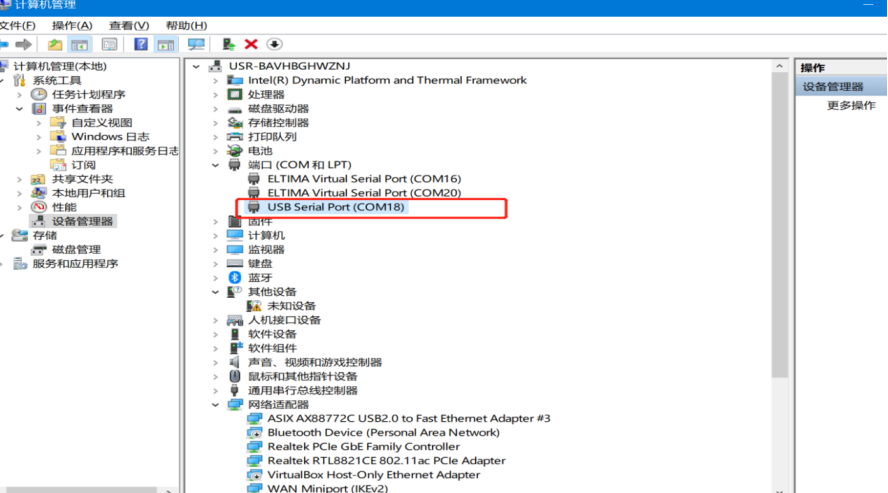

6.在设备管理器中查看端口信息，确定302串口使用的串口号，如下图所示电脑端口号为COM18。

7.打开MODBUS SLAVE软件（模拟串口终端设备）设置串口参数，波特率、数据位、停止位、校验位，需要和USR-TCP232-302的串口参数设置一致。

8.数据测试

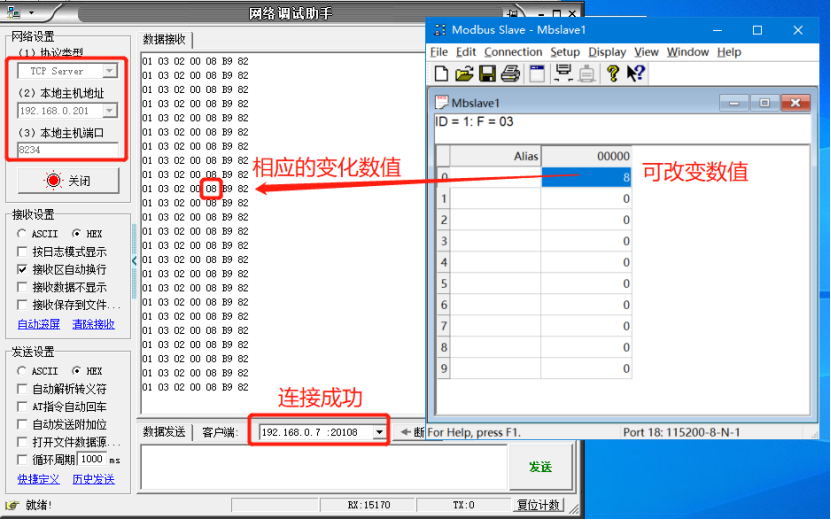

(1)打开网络调试助手，选择Tcp Server，选择电脑本地ip，8234端口，可以看到客户端连接成功。
改变Modbus Slave的数值，可以看到网络助手相应变化了数据。

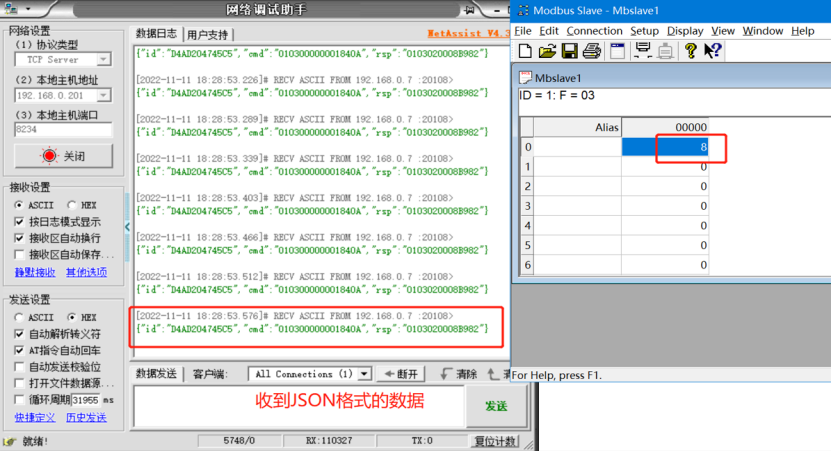

(2) 选择JSON上报，网络助手上可以看到上报的JSON数据。

JSON 数据格式如下：

{ "id":"设备 MAC",

"cmd":"串口轮询命令",

"rsp":"串口接收的 modbus 内容" }
