两个USR-FQ610无线交换机模式通讯示例

一、资料下载：

1、USR-FQ610 说明书官网下载链接：https://www.usr.cn/Download/1370.html

2、USR-FQ610 规格书官网下载链接：https://www.usr.cn/Download/1371.html

3、USR-FQ610 上位机软件官网下载链接：https://www.usr.cn/Download/1372.html

二、硬件连接：

1、所需物品：

USR-FQ610 产品 2台

12V电源适配器 2个、

USB-RS232串口线 2条

超五类网线 2根

笔记本电脑 2台

2、硬件连接：

两个USR-FQ610 的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。两个USR-FQ610的网口分别用网线接2个电脑网口。

2个电脑模拟2台网口设备。

电脑打开计算机——管理——端口，确认USB-RS232串口的COM口号。

三、产品参数设置：

1、第一台USR-FQ610参数设置

（1）电脑打开USR-FQ610的设置软件，选择对应的串口线COM口号。

（2）对应默认串口参数，波特率230400，数据位8，校验位NONE，停止位1。

（3）点击进入配置。

（4）点击获取参数，等待获取USR-FQ610全部参数。

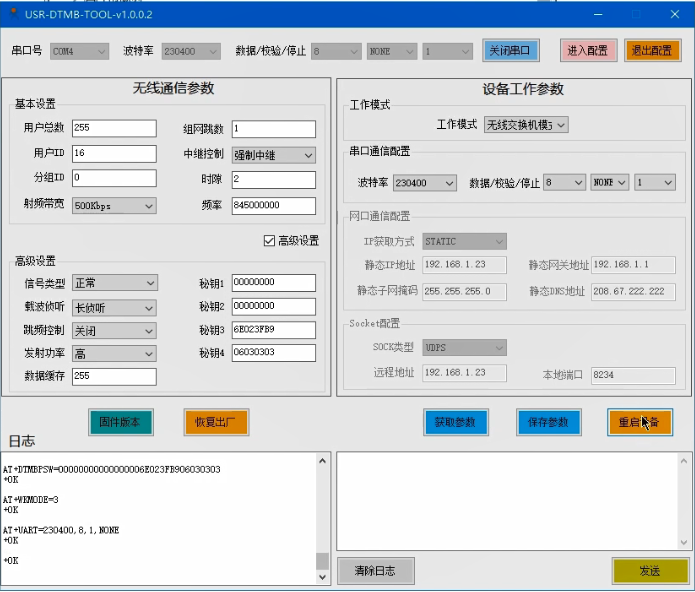

（5）设置用户ID为16，组网跳数用1，中继控制用强制中继（如果2个FQ610之前通讯，也可以关闭中继，选择不中继）。

工作模式选择无线交换机模式。

（6）点击保存参数，再点击重启设备。

2、第二台USR-FQ610参数设置

电脑打开USR-FQ610的设置软件，选择对应的串口线COM口号。

（1）电脑打开USR-FQ610的设置软件，选择对应的串口线COM口号。

（2）对应默认串口参数，波特率230400，数据位8，校验位NONE，停止位1。

（3）点击进入配置。

（4）点击获取参数，等待获取USR-FQ610全部参数。

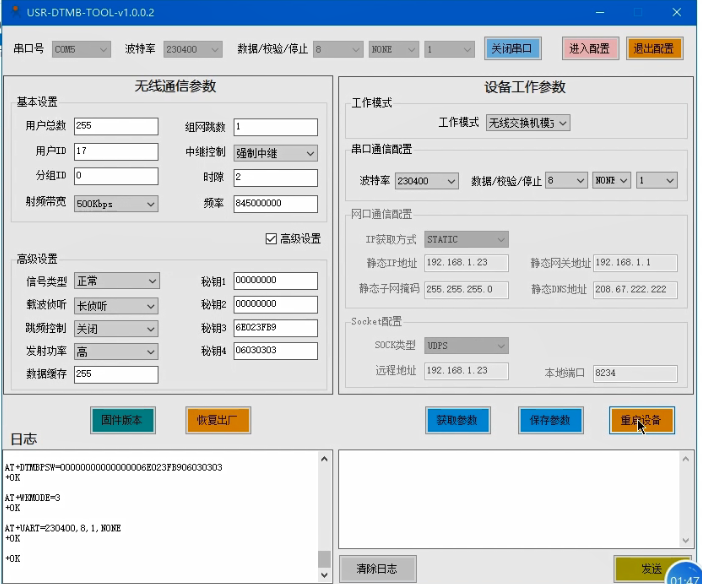

（5）设置用户ID为17，组网跳数用1，中继控制用强制中继（如果2个FQ610之前通讯，也可以关闭中继，选择不中继）。

工作模式选择无线交换机模式。

（6）点击保存参数，再点击重启设备。

3、电脑本地网卡IP设置

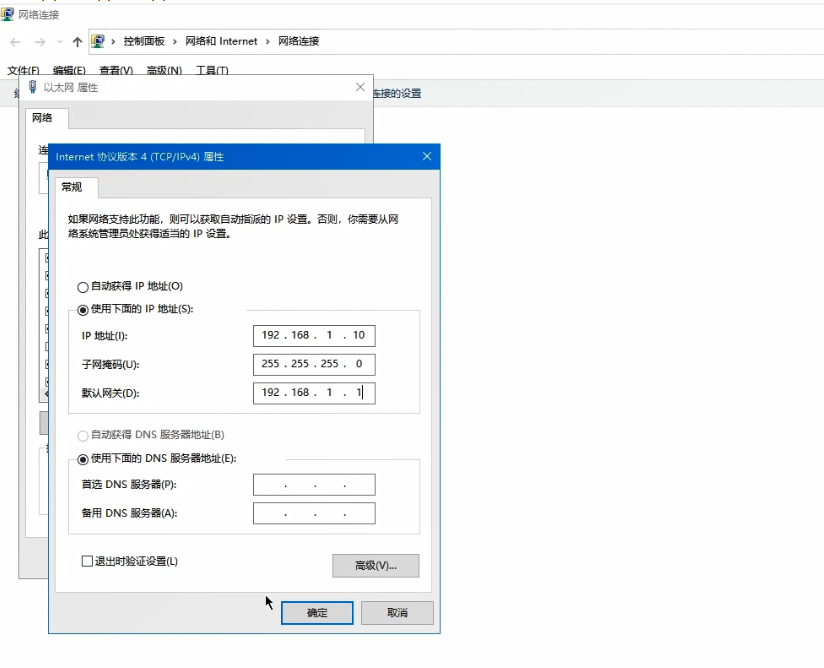

（1）将第一台电脑的有线网卡，IPv4设置静态IP，192.168.1.10，子网掩码255.255.255.0，网关192.168.1.1

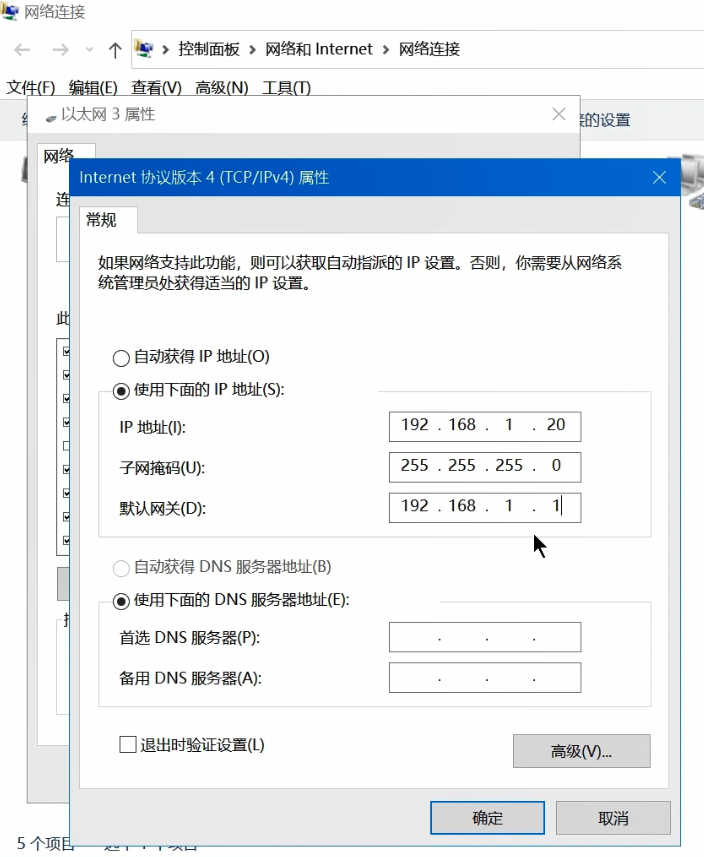

（2）将第二台电脑的有线网卡，IPv4设置静态IP，192.168.1.20，子网掩码255.255.255.0，网关192.168.1.1

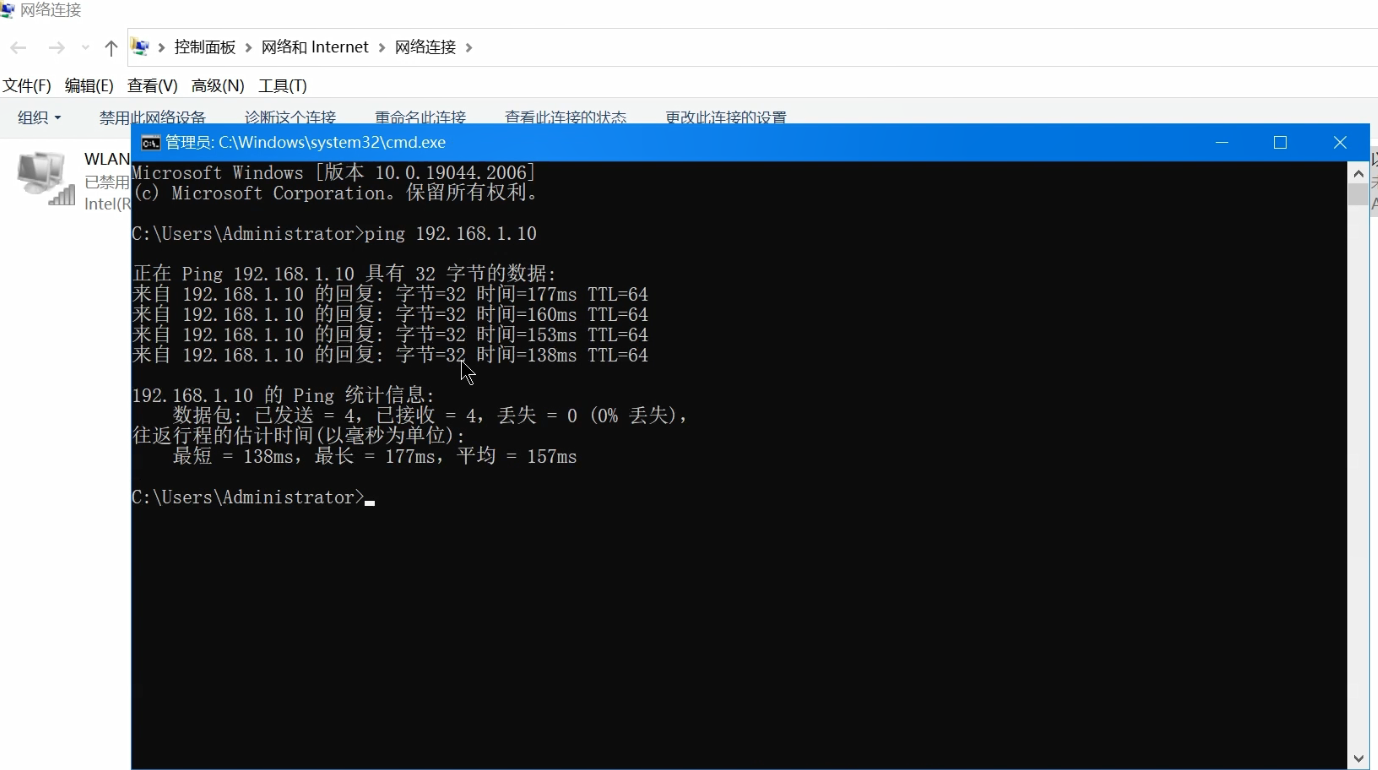

（3）第二台电脑去PING第一台电脑的IP，192.168.1.10

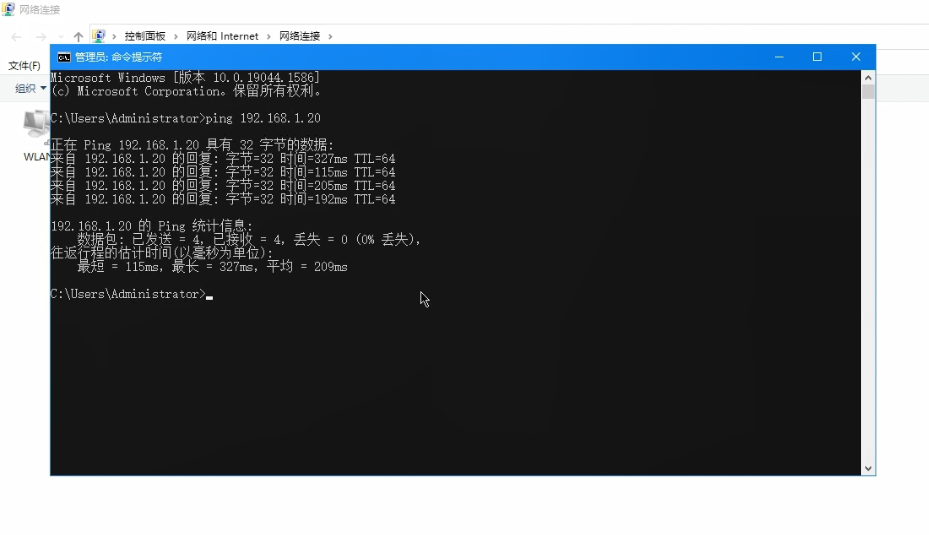

（4）第一台电脑去PING第二台电脑的IP，192.168.1.20

四、功能调试：

1、建立TCP连接：

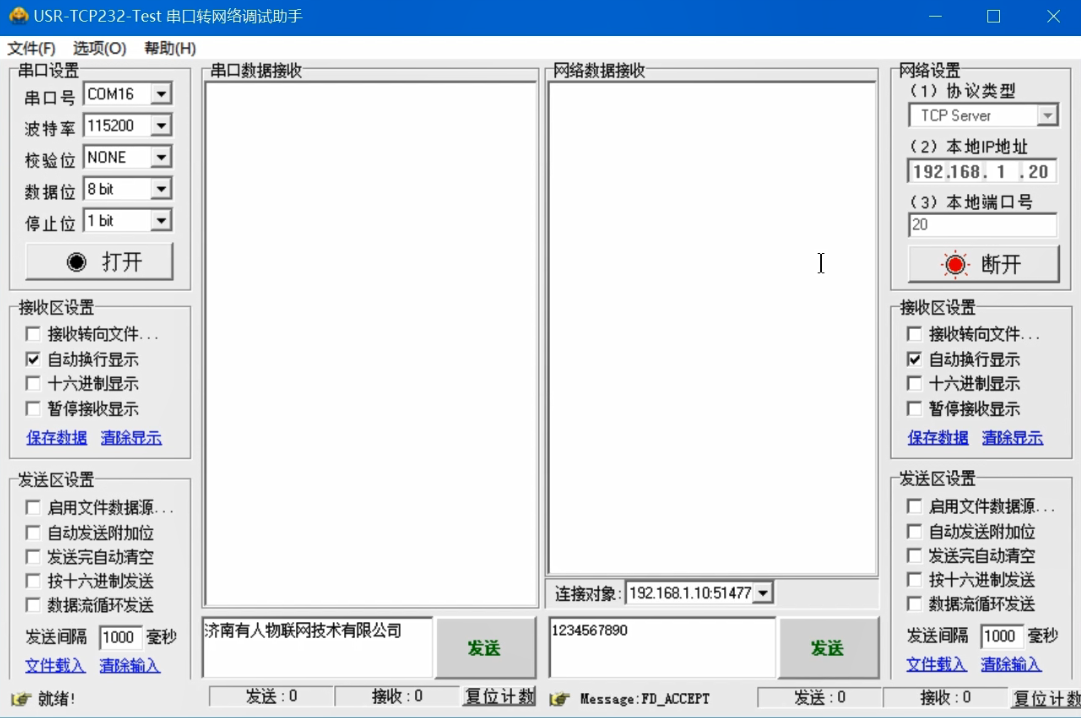

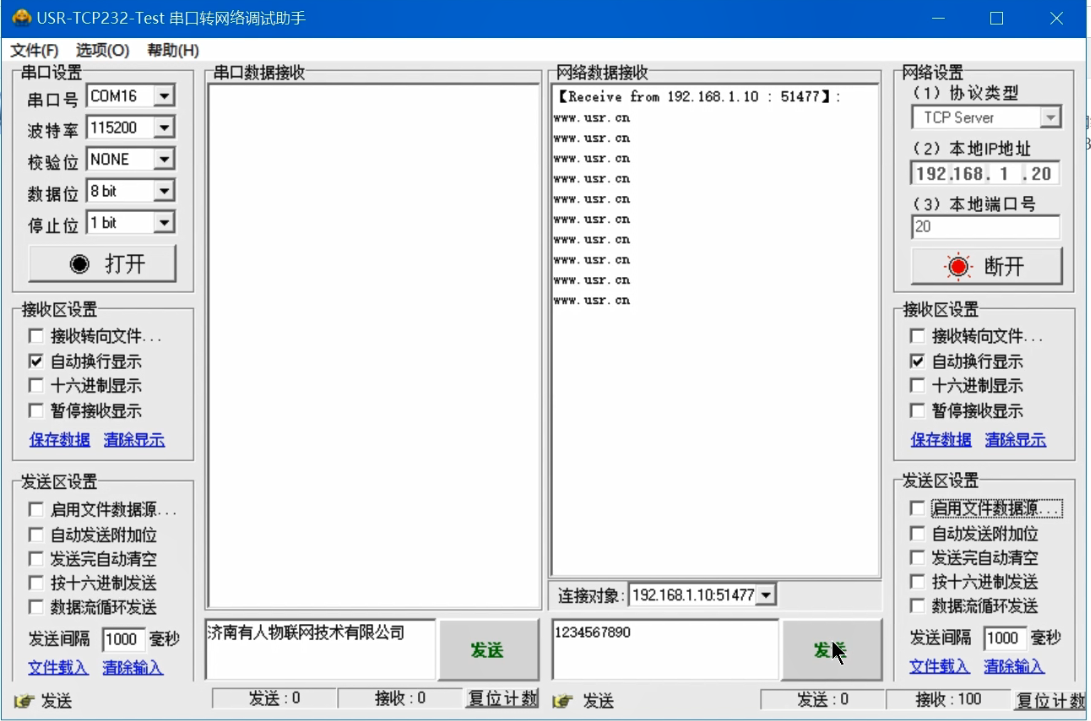

（1）第二台电脑打开网络助手，做TCP server，本地IP地址是192.168.1.20，本地端口号20。点击监听，下面连接对象会显示连接对象。

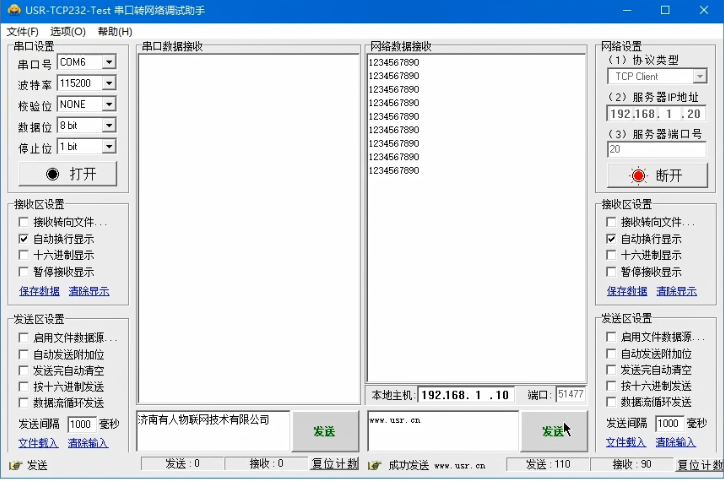

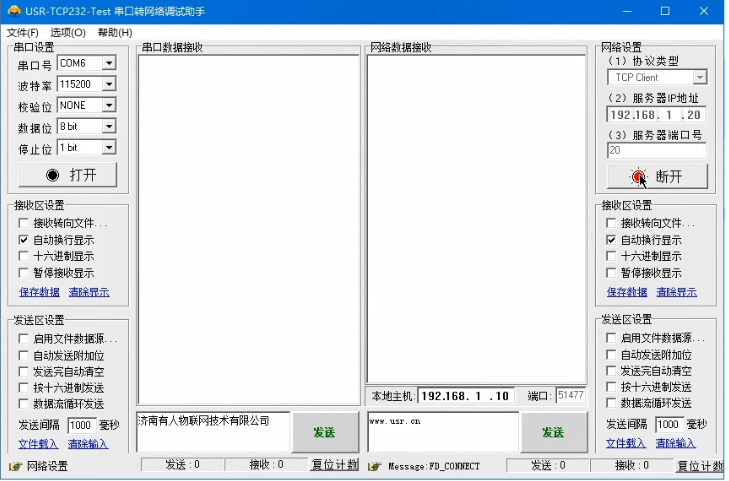

（2）第一台电脑打开网络助手，做TCP client，服务器IP地址填192.168.1.20，服务器端口是20，点击连接。

2、通讯测试：

然后测试2个网口设备之间的网络数据传输。

（1）第一台电脑做的客户端给第二台电脑做的服务器发送数据。

（2）第二台电脑做的服务器给第一台电脑做的客户端发送数据。

五、测试结论：

2个USR-FQ610，网口分别接同网段的电脑，用2个网络助手去建立TCP连接，2个网络助手之间可以相互通讯。

编写人：金志方 编写日期：2024-01-10

审核人：金志方 审核日期：2024-01-30

订正版本：V1.0 订正内容：初稿
