USR-DR514 串口配置连接测试服务器示例

备注：USR-DR514需要插SIM卡联网。

一、资料下载

USR-DR504/DR514说明书（完整版）https://www.usr.cn/Download/1046.html

USR-DR514 规格书 https://www.usr.cn/Download/1047.html

USR-DR504/514 标准AT指令集https://www.usr.cn/Download/1048.html

USR-DR514 设置软件https://www.usr.cn/Download/1049.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR514 产品 1台

220V交流端子供电电源线 1条

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR514的485串口接USB-RS485串口线到电脑USB口，接好4G天线，插好外置SIM卡，然后产品接220V交流端子供电电源线，上电（220V交流电供电注意安全）。

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR514的USB-RS485串口线COM口号，COM10。

三、USR-DR514参数配置

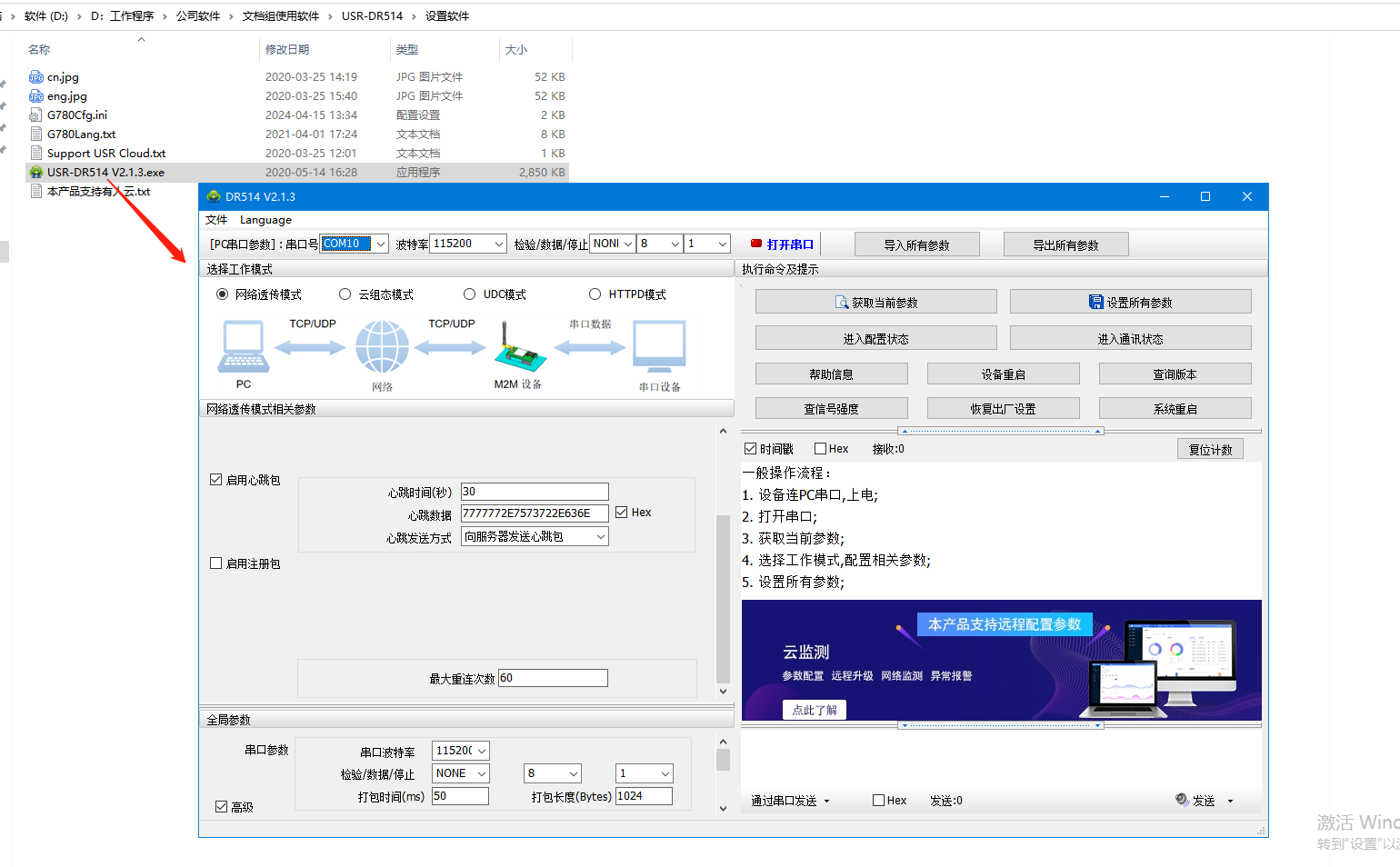

1、打开USR-DR514设置软件

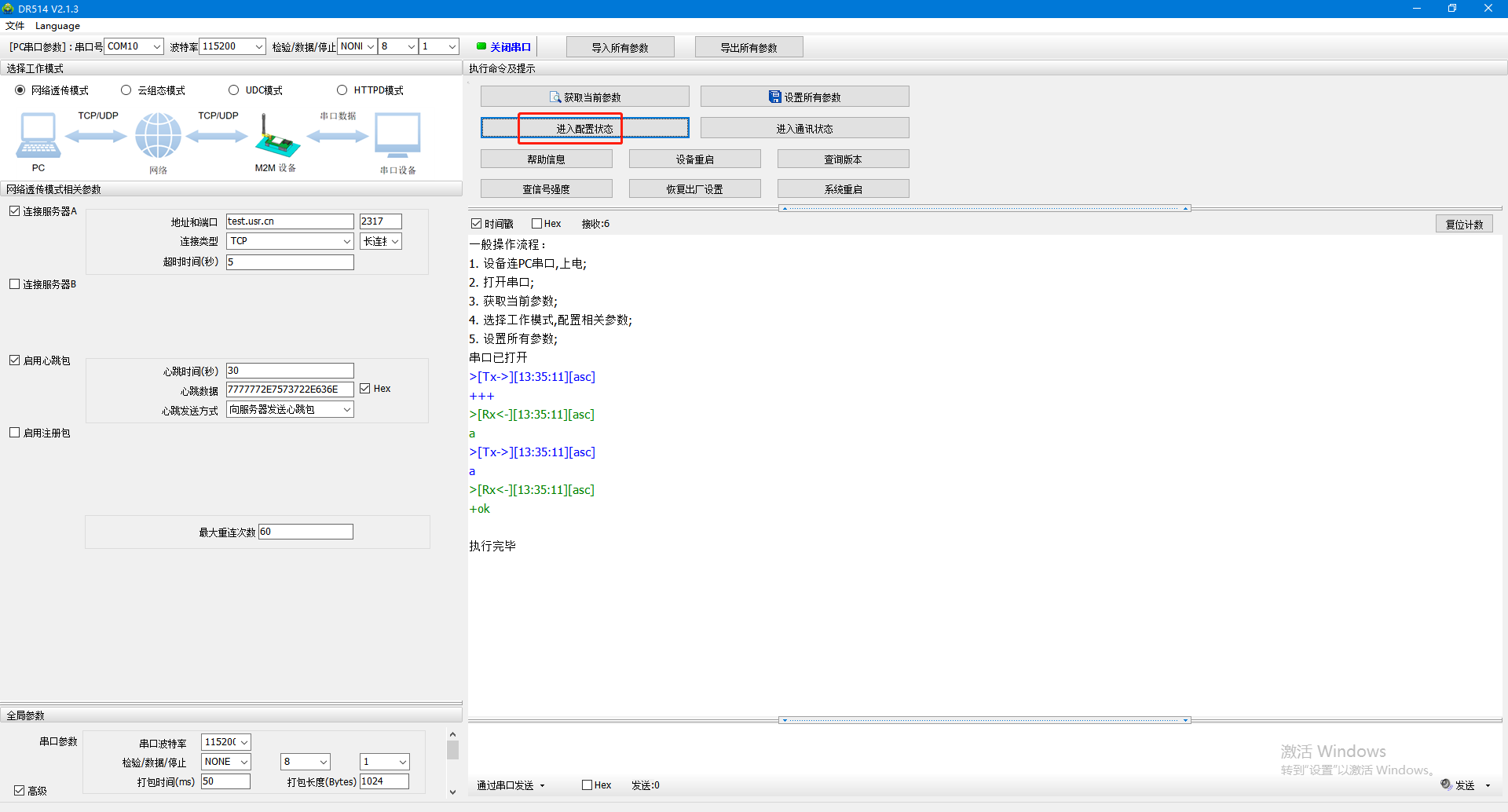

2、打开串口，点击进入配置状态。

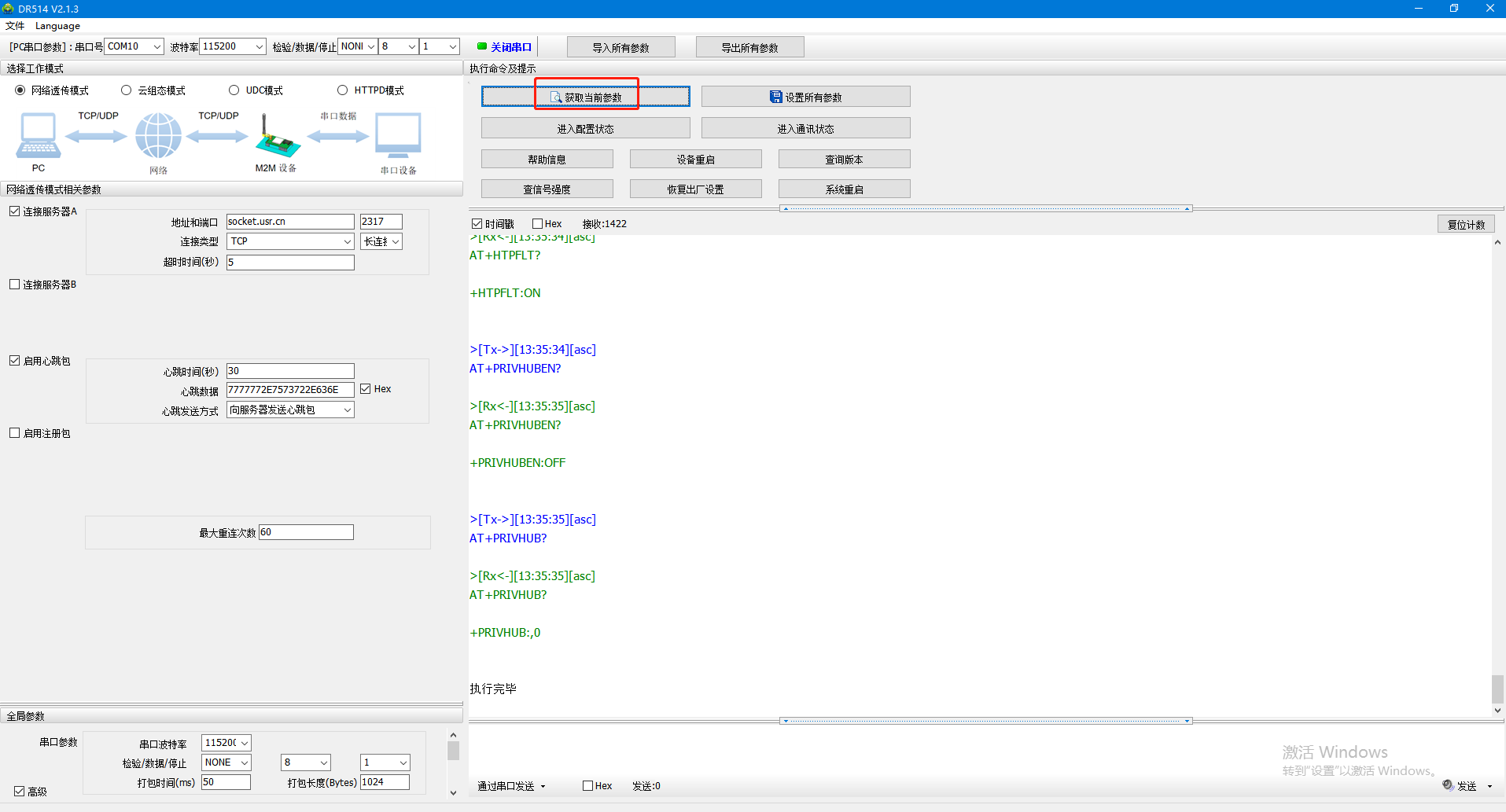

3、点击获取当前参数

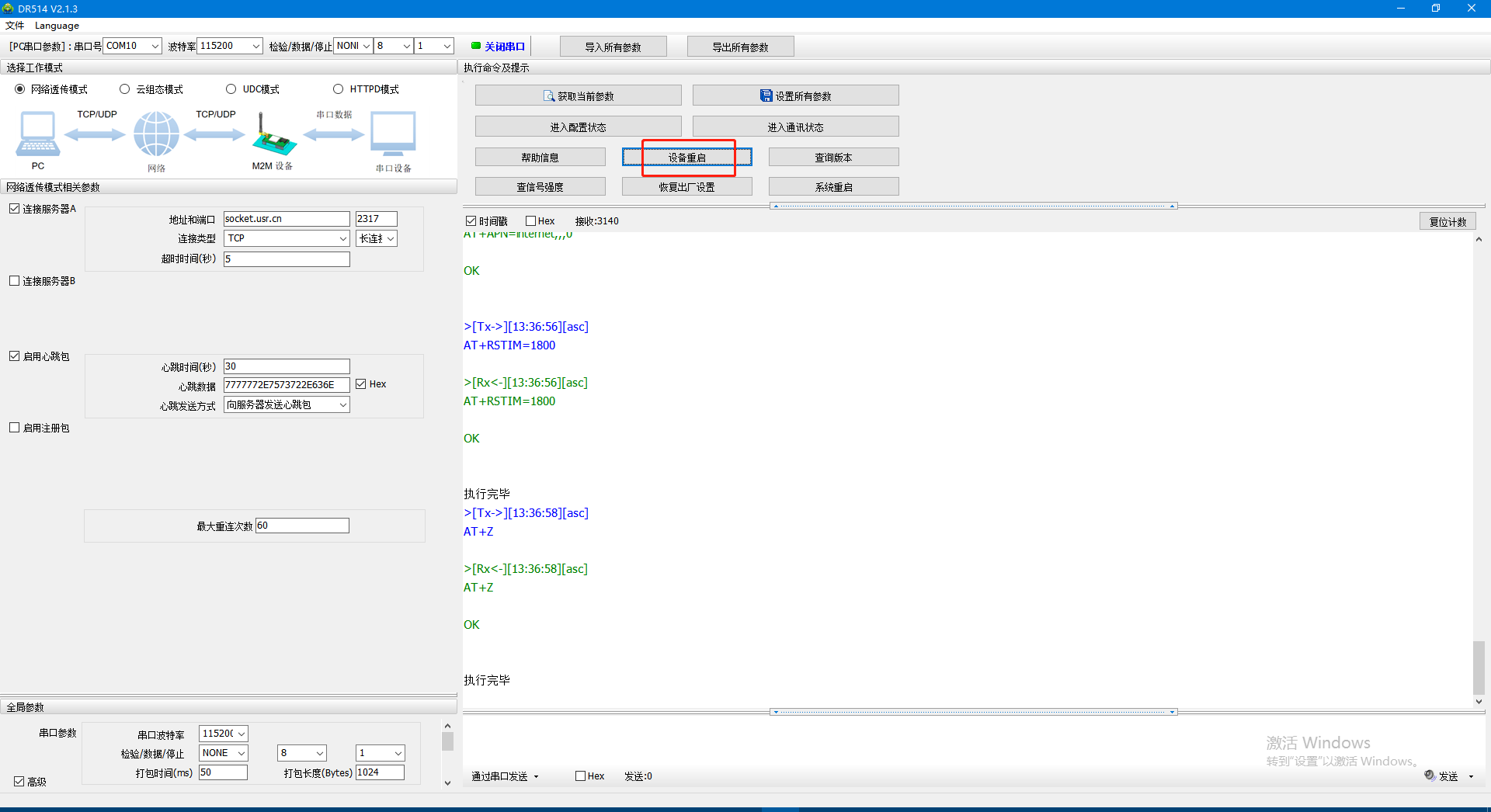

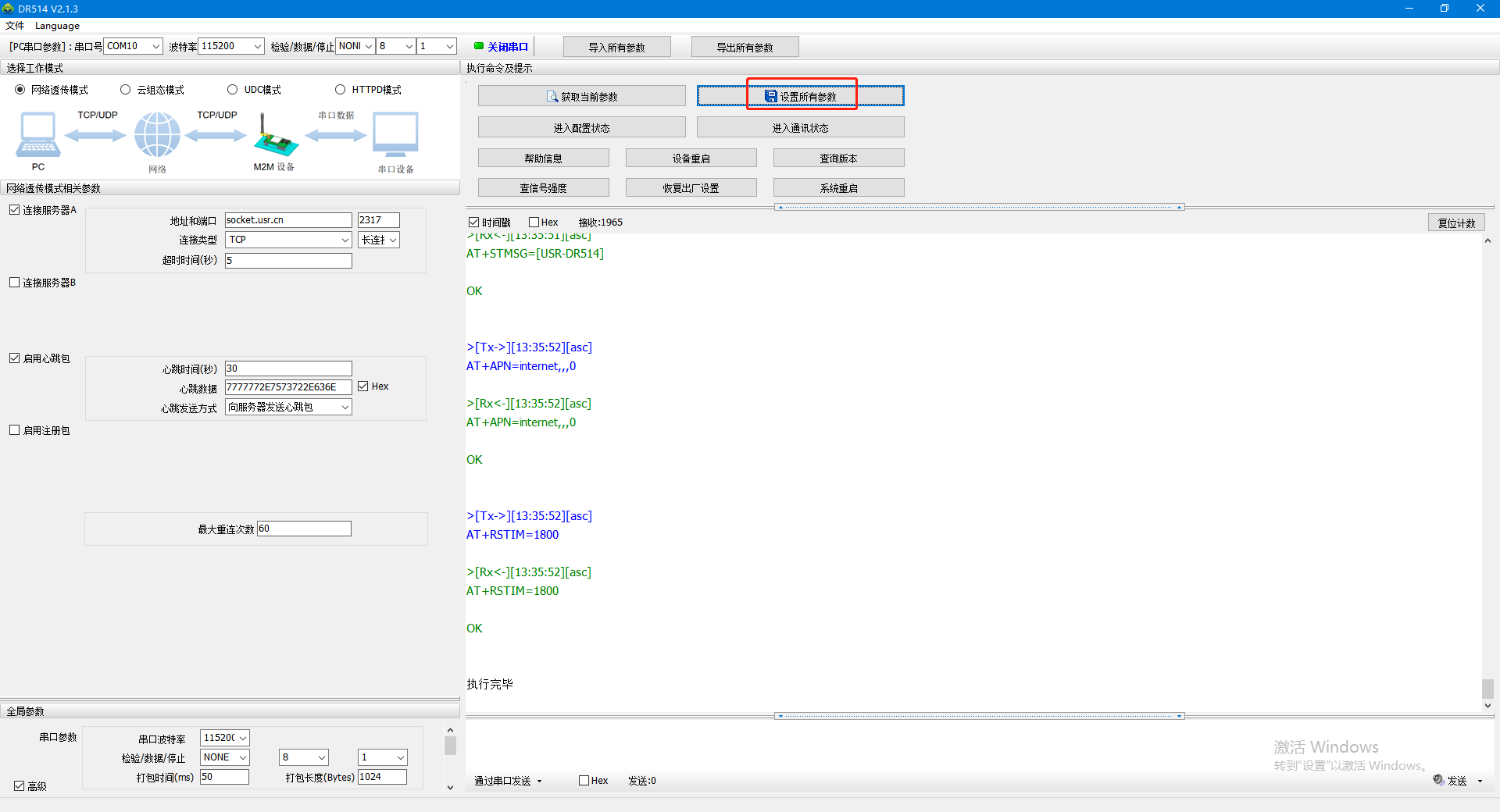

4、勾选连接服务器A，地址设置socket.usr.cn，端口2317，连接类型TCP，长连接。其他参数保持默认，点击设置所有参数。点击设备重启。

四、功能调试

USR-DR514的485串口接USB-RS485串口线模拟485串口设备。

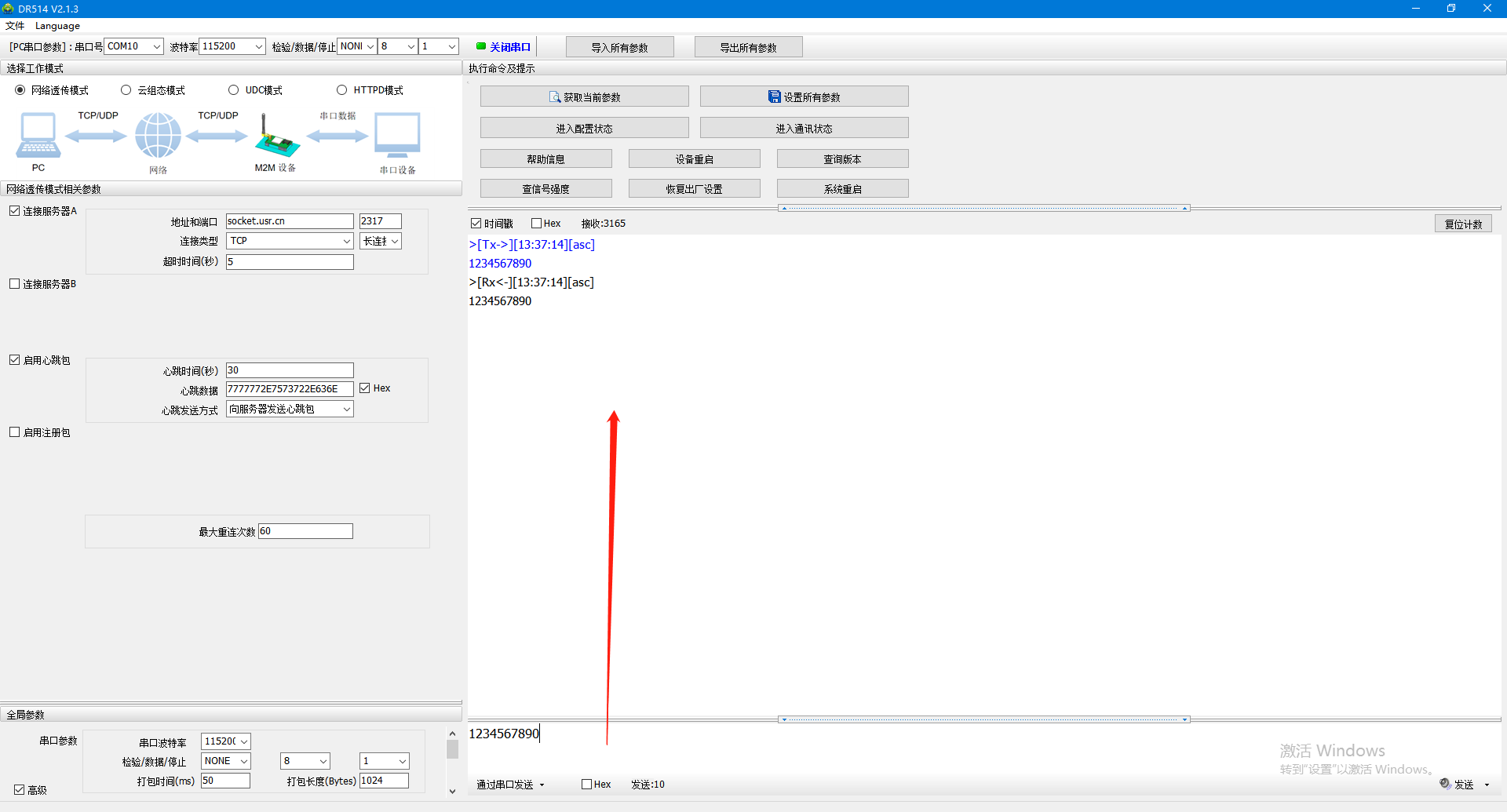

1、设置软件发送数据测试

打开串口助手COM10，串口参数和USR-DR514串口参数设置一致，发送1234567890给有人公司的测试服务器，测试服务器收到串口发送的数据，会将数据返回给串口。

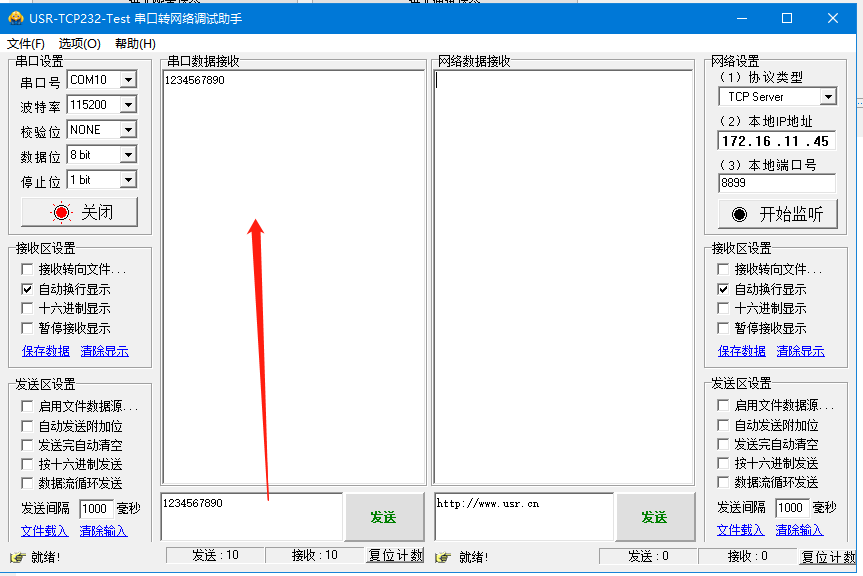

2、串口助手发送数据测试

也可以用串口助手发送数据给有人测试服务器。打开串口助手COM10，串口参数和USR-DR514串口参数设置一致，发送1234567890给有人公司的测试服务器，测试服务器收到串口发送的数据，会将数据返回给串口。

编写人：金志方 编写日期：2024-04-22

审核人：金志方 审核日期：2024-04-22

订正版本：V1.0 订正内容：初稿
