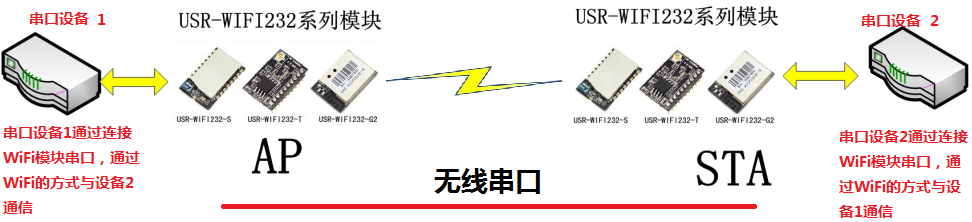

这一应用中，两个USR-WIFI23低功耗模块通过WIFI点对点连接，如图所示，该组网方式为用户设备搭建了一个透明串口通路。

一、该通信方式可通过两种方式设置：

1.使用模块内置网页方式设置，WIFI-S不支持网而设置。

(1)AP模块1在设置时参数保持默认就可以，如果之前修改过参数，可将模块恢复出厂设置。

a.有配套测试底板：reload按键按下3~5S后松开，等待模块重启完成，模块即恢复出厂设置。

b.无配套测试底板：reload引脚拉低（接地）3~5S后再拉高（悬空）等待模块重启完成，模块即恢复出厂设置。

(2)STA模块设置

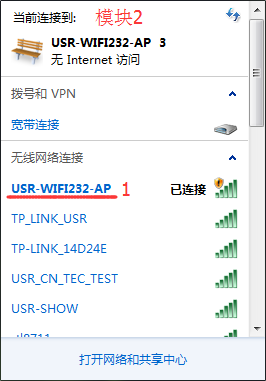

a.电脑连接上模块2的无线信号。

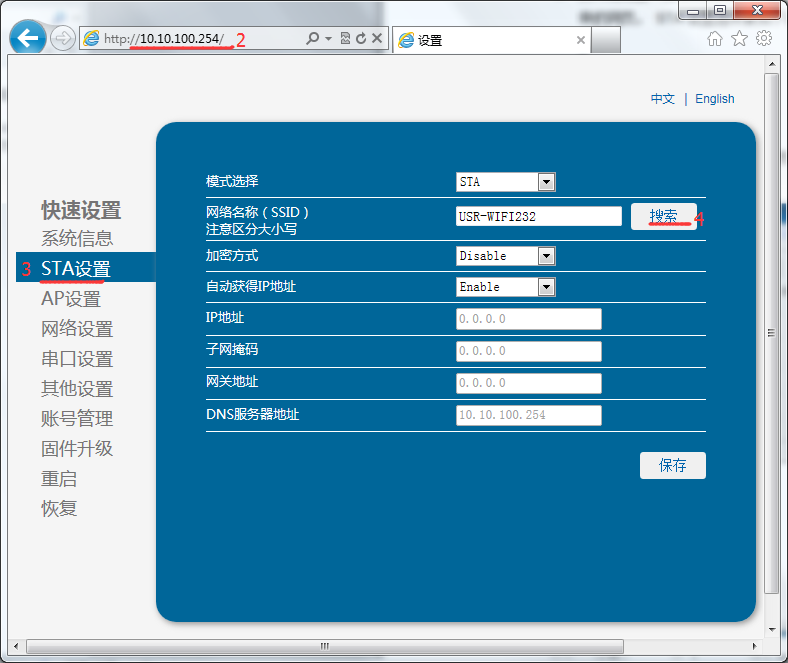

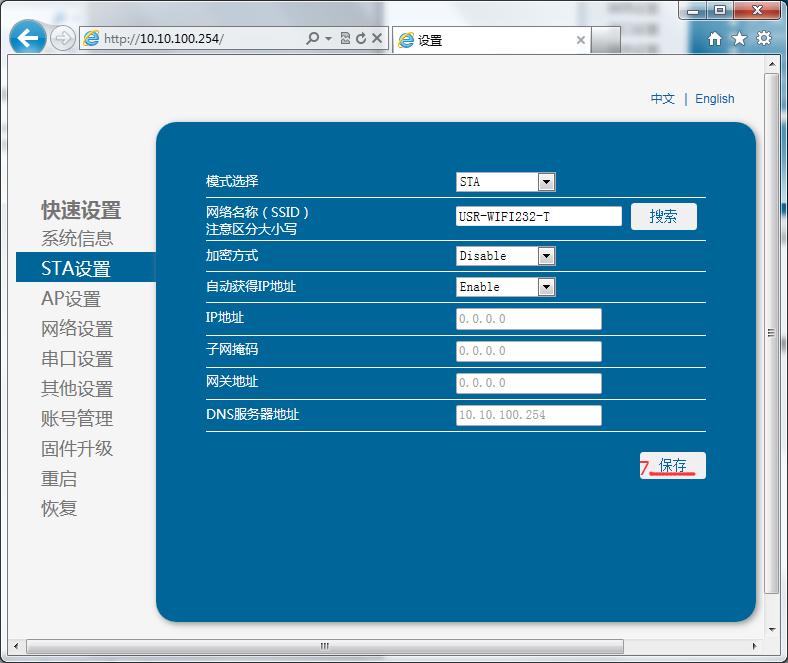

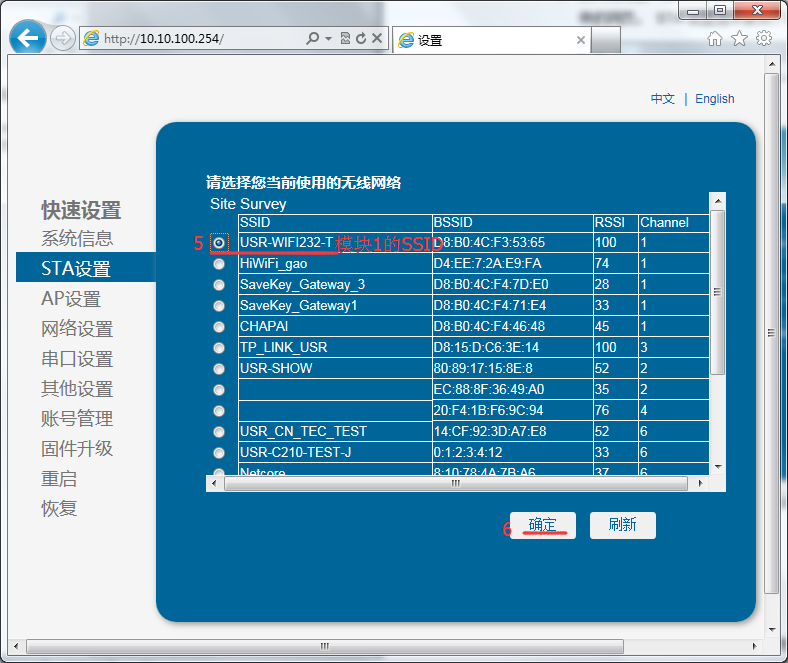

b.打开浏览器（推荐使用IE），输入10.10.100.254，账户密码admin，进入模块的网页， STA设置选项做如下设置。

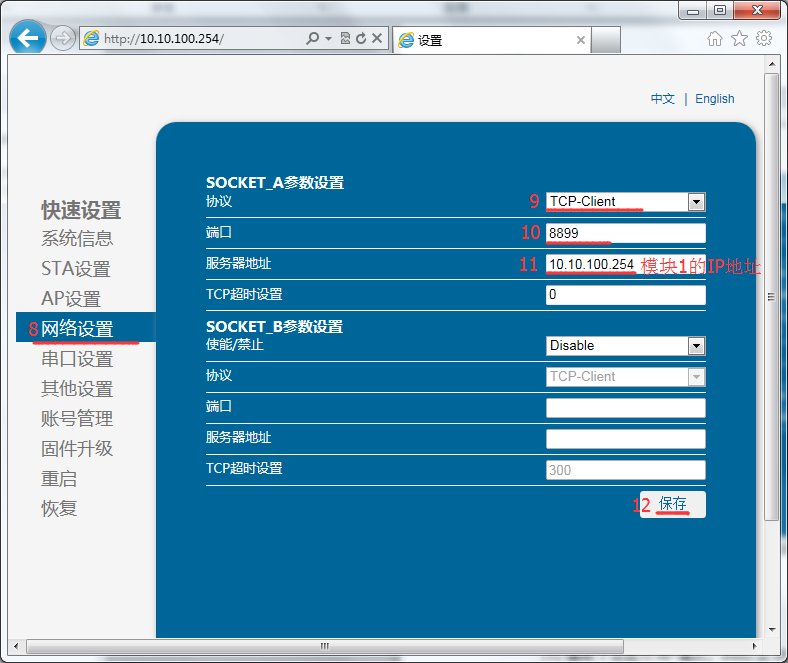

c.网络设置选项做如下设置。

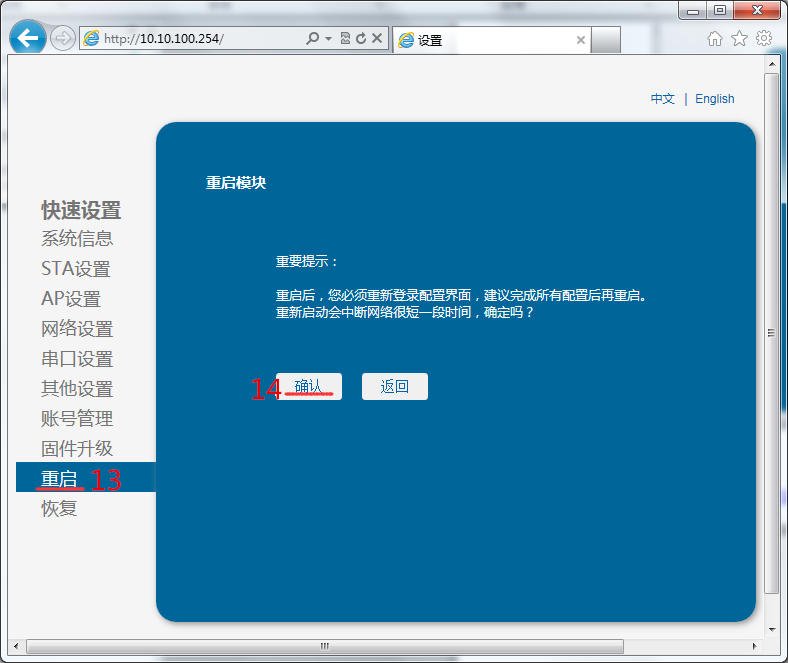

d.重启模块使参数生效。

2.使用AT指令设置：软件点击此处下载

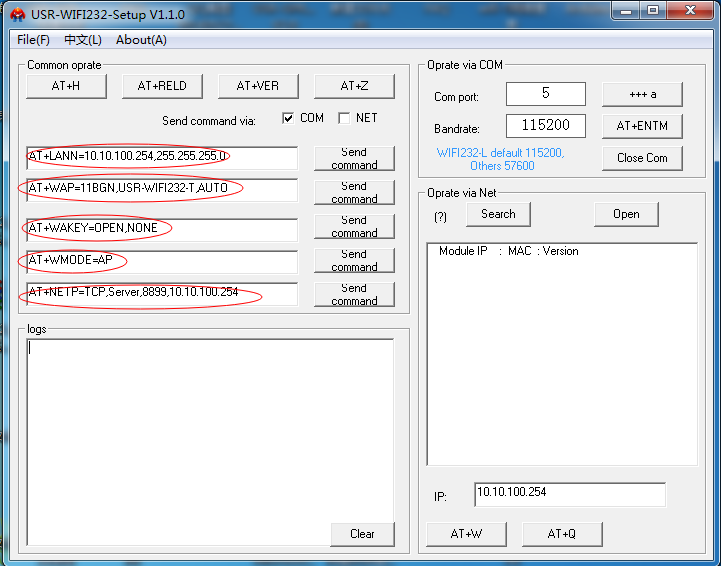

(1)模块1设置为AP模式，SSID及IP地址默认.网络协议设置为TCP/Server模式，协议端口默认为8899。

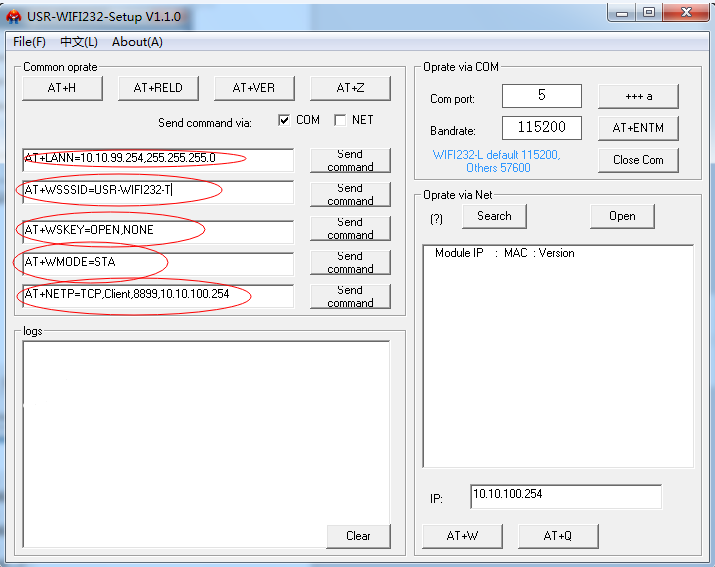

(2)模块2设置为STA模式，SSID设为需要连接AP的SSID.(如USR-WIFI-T)，默认为DHCP，网络协议设置为TCP/Client模式，协议端口8899，目标IP地址设为模块1的地址。即10.10.100.254。设置LAN口地址为10.10.99.254.（STA模块LAN口地址和AP模块的LAN口地址不能在相同网段）。

当模块2(STA)启动后会找模块1（AP）的SSID(USR-WIFI-T)。然后模块2TCP client 端连接模块1的TCP server。所有连接自动完成。然后两边的UART就可以透明传输数据。

二、测试数据收发： 两台电脑分别有一个串口，1号电脑串口号为com3 ，1号电脑连接做AP模式WiFi模块的串口，2号电脑串口号为com5,2号电脑连接做STA模式WiFi模块的串口。

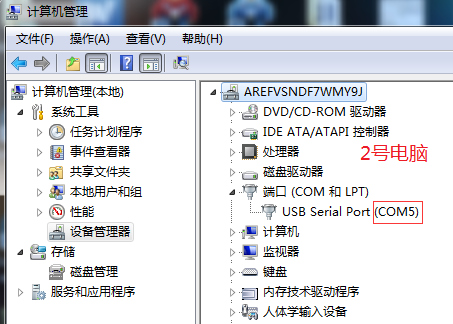

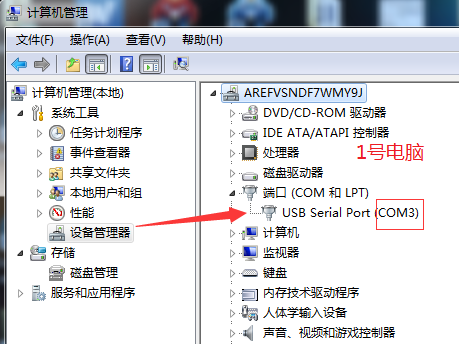

1.打开电脑设备管理器，查看COM口号。

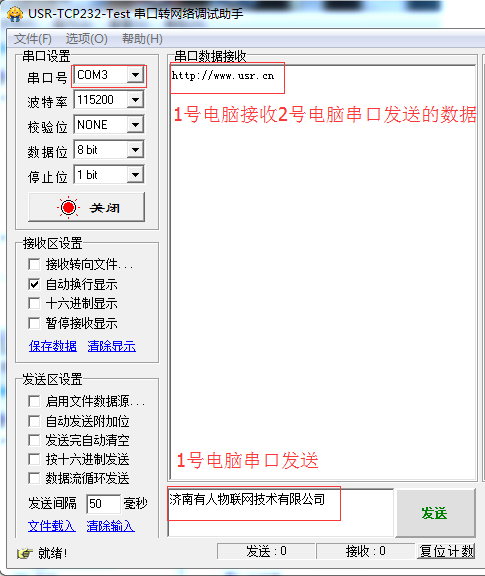

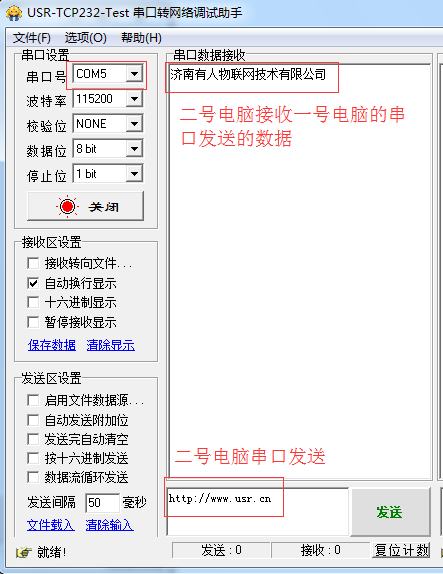

2.使用串口调试助手软件，测试数据收发。
