一、资料下载

USR-IO424T说明手册（基础版）：https://www.usr.cn/Download/860.html

USR-IO424T-EWR V2说明书（完整版）：https://www.usr.cn/Download/886.html

USR-IO控制器 规格书：https://www.usr.cn/Download/648.html

USR-IO424T接线工艺说明书V1.0.1：https://www.usr.cn/Download/734.html

网络IO系列设置软件V2.2.20：https://www.usr.cn/Download/869.html

二、硬件连接

1、所需物品

USR-IO424T-EWR产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

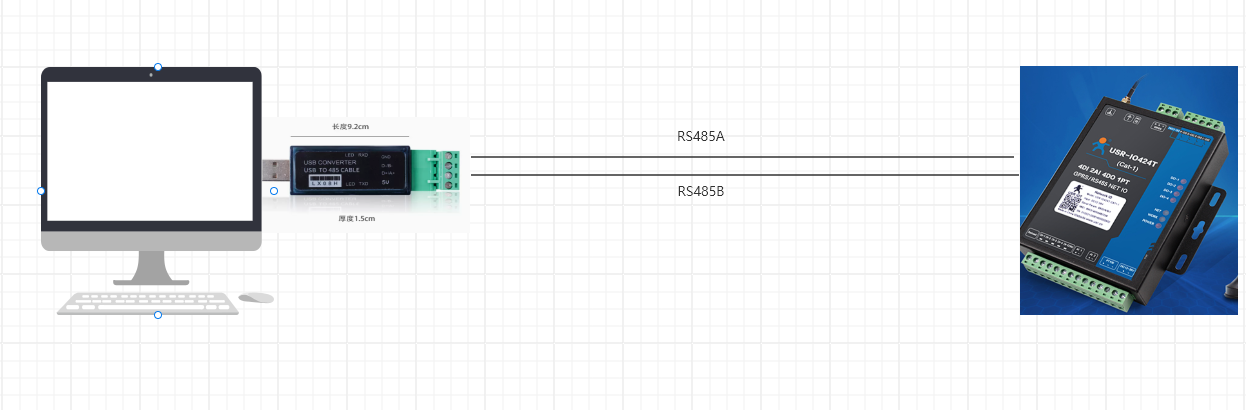

2、硬件连接

USR-IO424T-EWR 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑打开设置软件。

三、产品参数设置

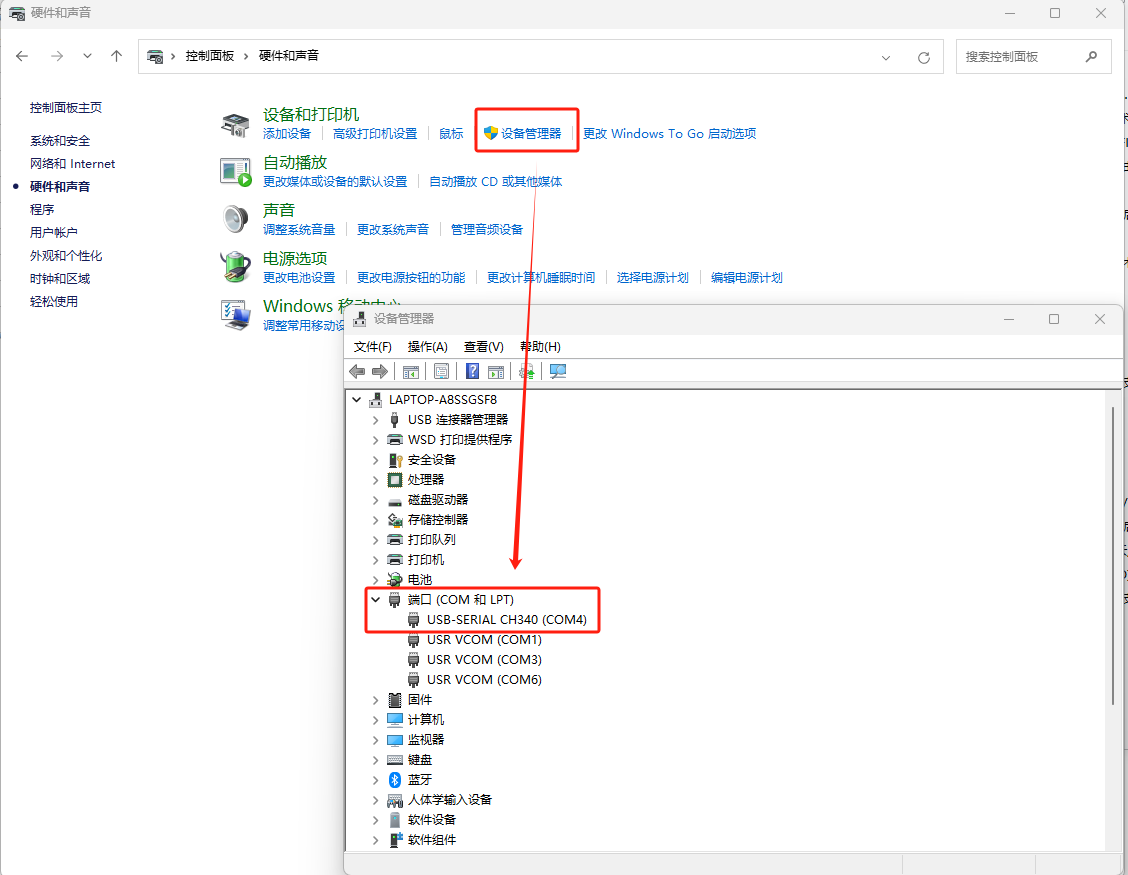

1、使用USB-RS485转换器接到电脑上，给网络IO 供电，打开控制面板中设备管理器确认COM口号

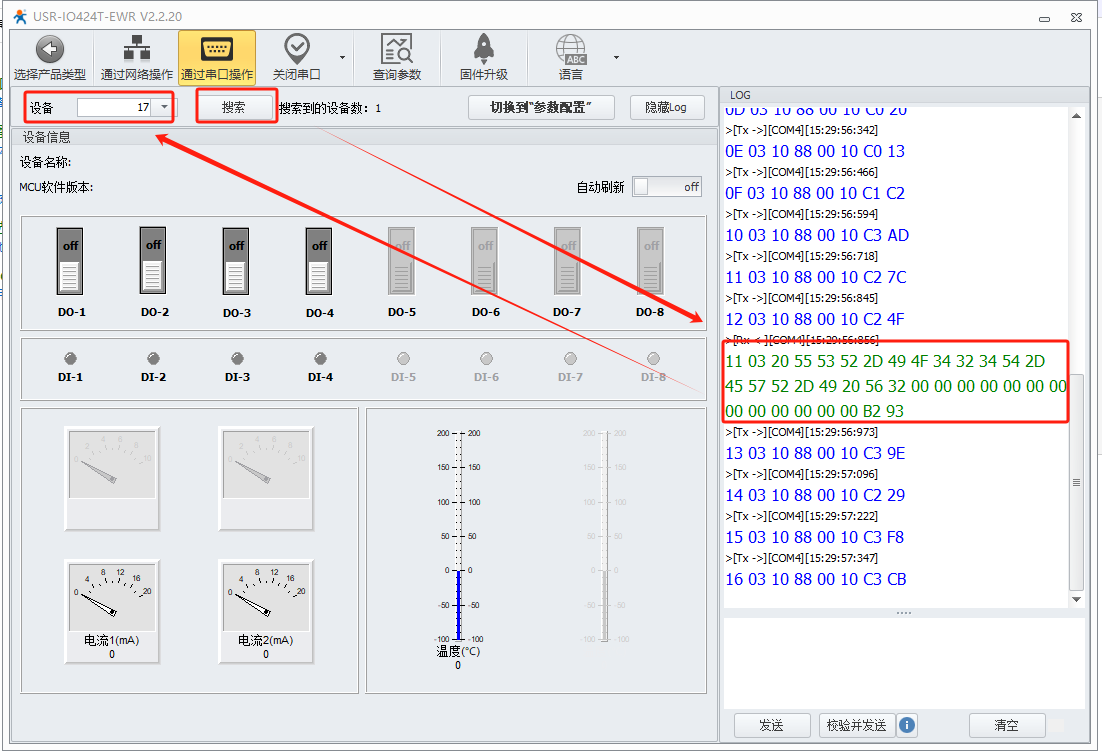

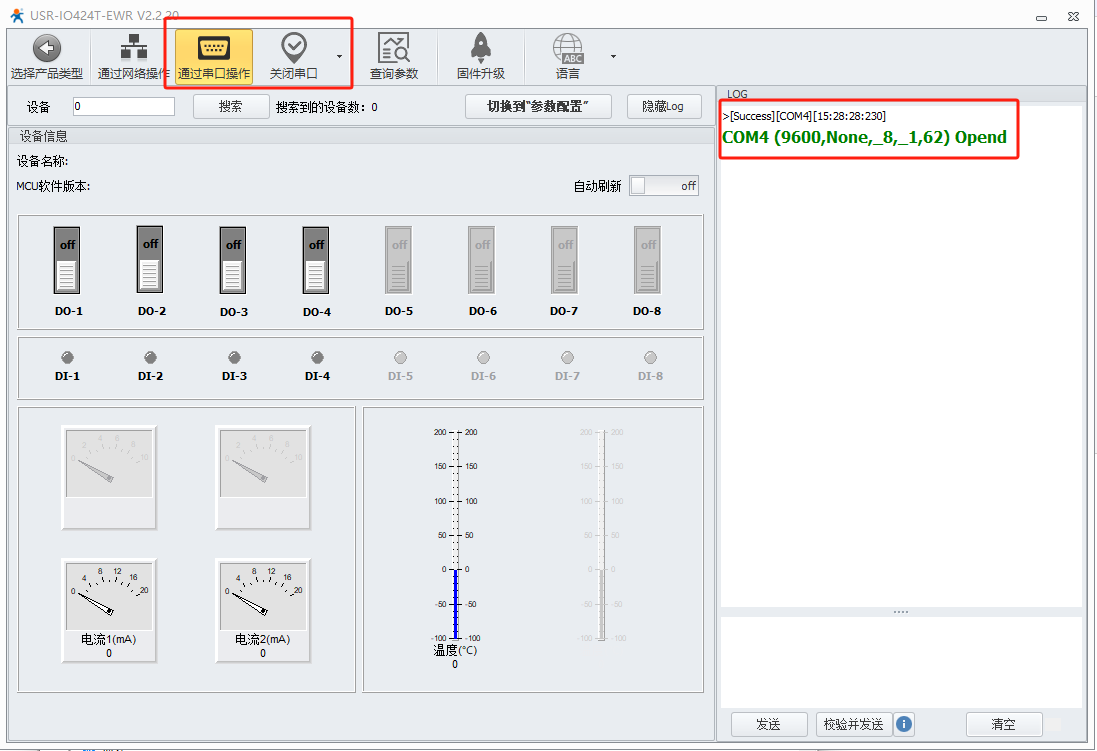

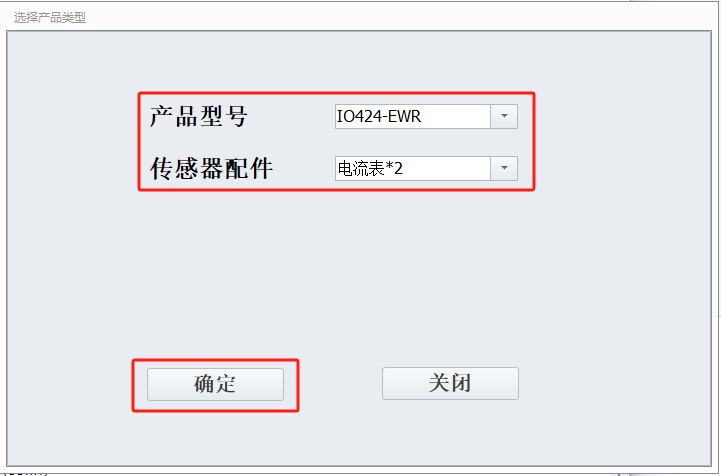

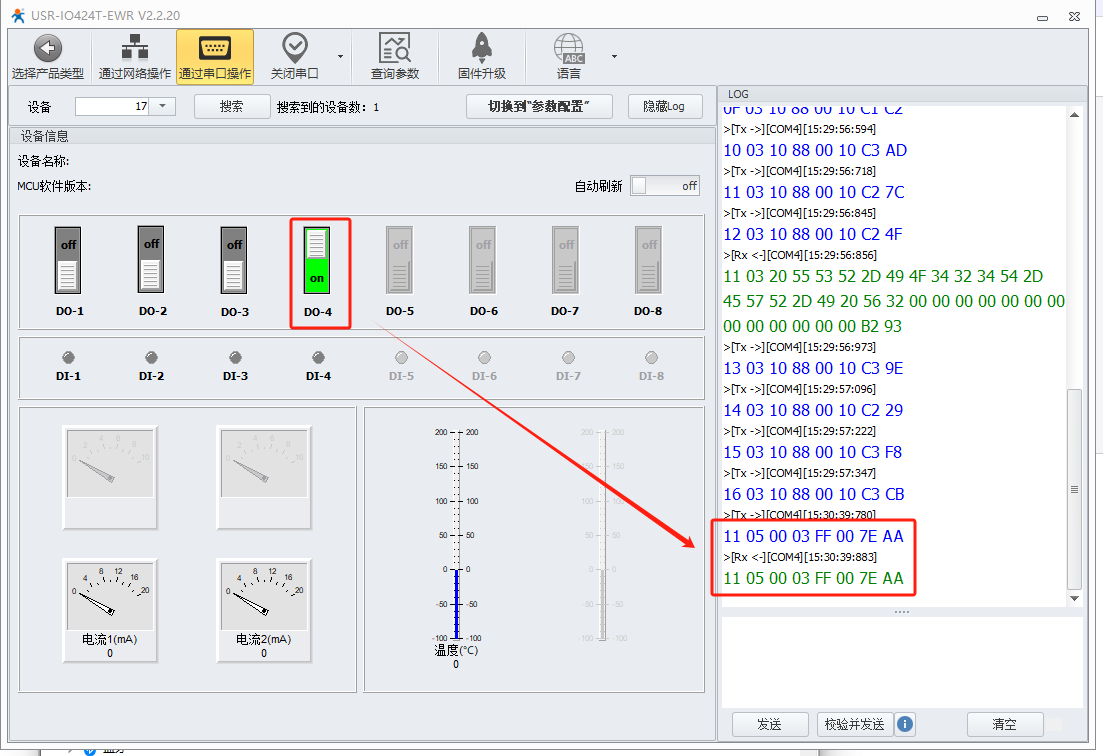

2、打开网络IO上位机软件，选择串口通讯--打开串口--搜索设备--LOG打印出现回复后，选中设备，控制DO 测试软件和设备是否正常通讯

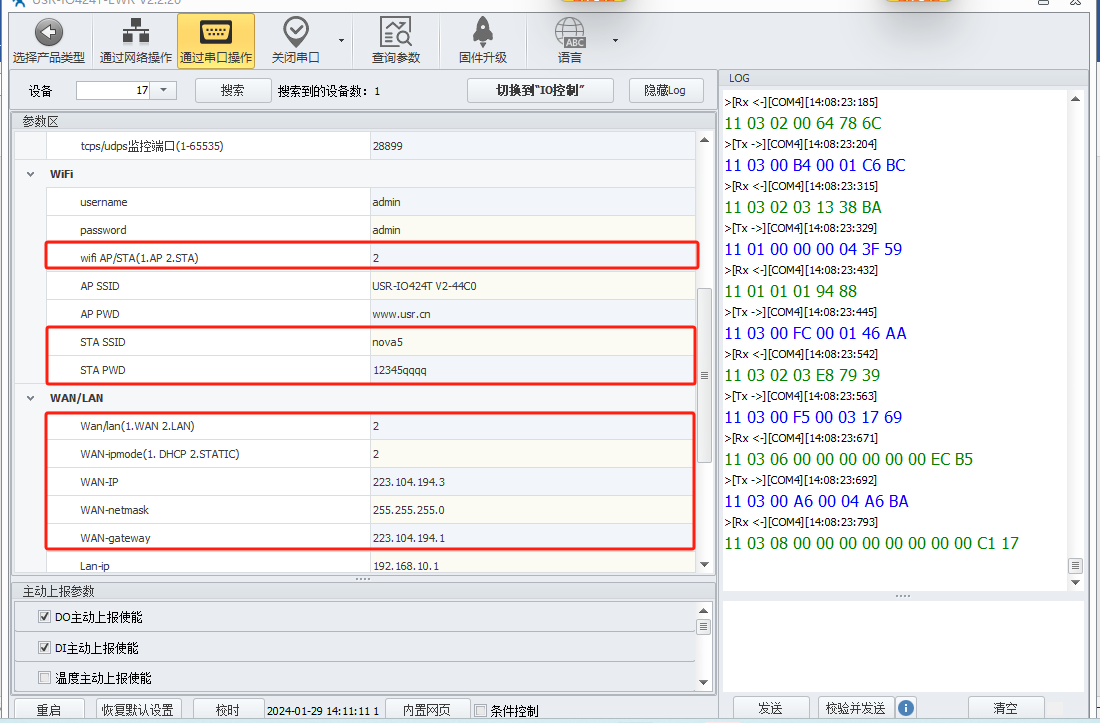

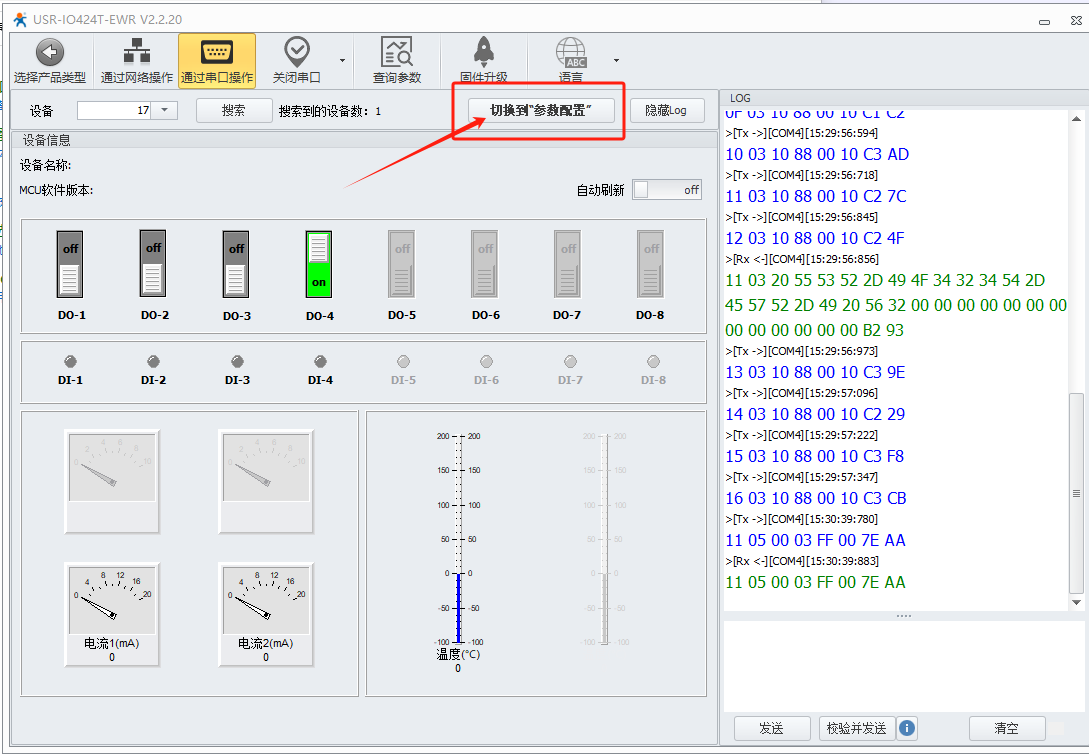

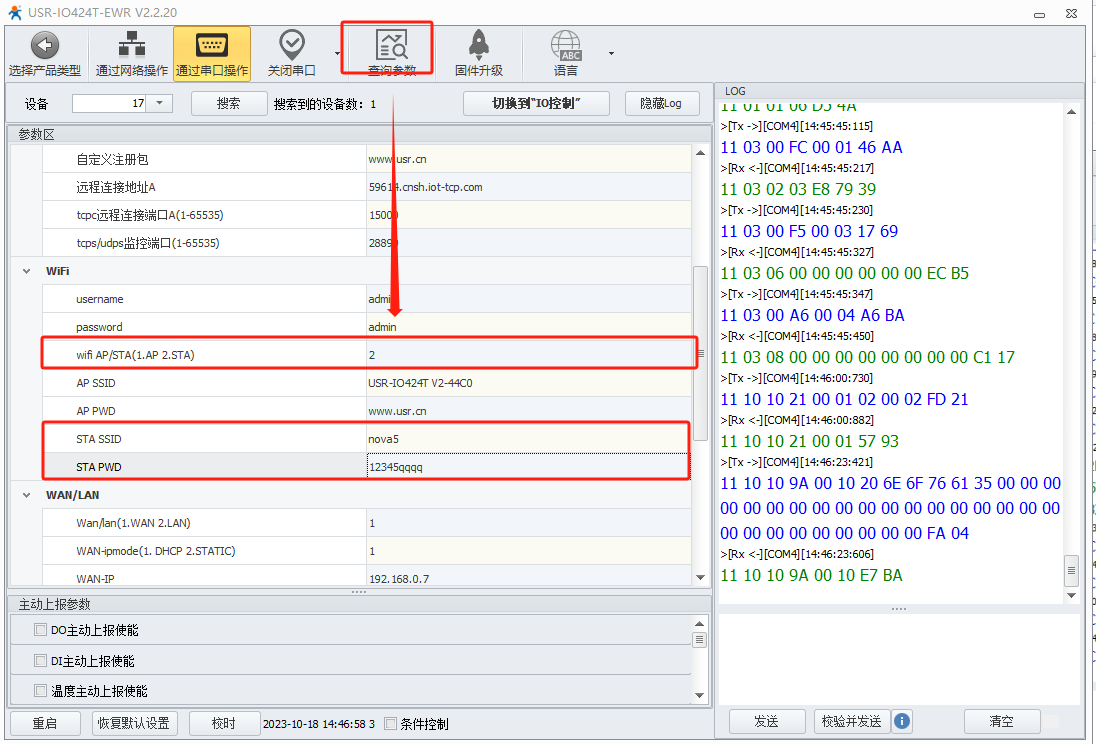

3、切换到参数配置，获取当前参数，WIFI 模式设置为2（STA），填入要连接的WIFI 名称和密码

4、WAN/LAN 口设置为LAN 口。选择STATIC ，在WAN 相关参数中填入路由器给424T分配的静态IP的相关信息

注意：

（1）对于424T设备来说，设备STA和WAN 不可以同时设置，否则不能正常工作

（2）LAN 口参数需要注意不能和WAN 参数冲突或在同一个网段

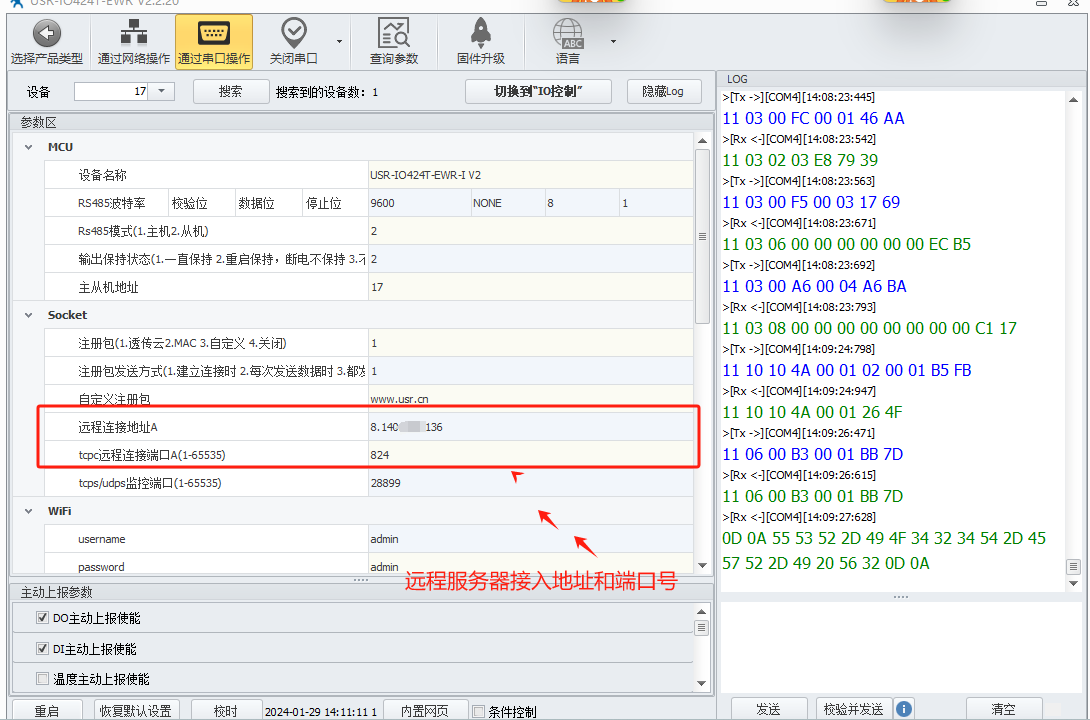

5、socket配置中填入远程服务器的接入地址和端口号，配置好其他的参数后点击软件左下角重启即可

四、功能调试

1、功能调试

USR-IO424T-EWR STA无线连接路由器，IO424-EWR可以以固定IP 接入远程服务器，远程服务器可以接收到来自USR-IO424T-EWR主动上报的报文。

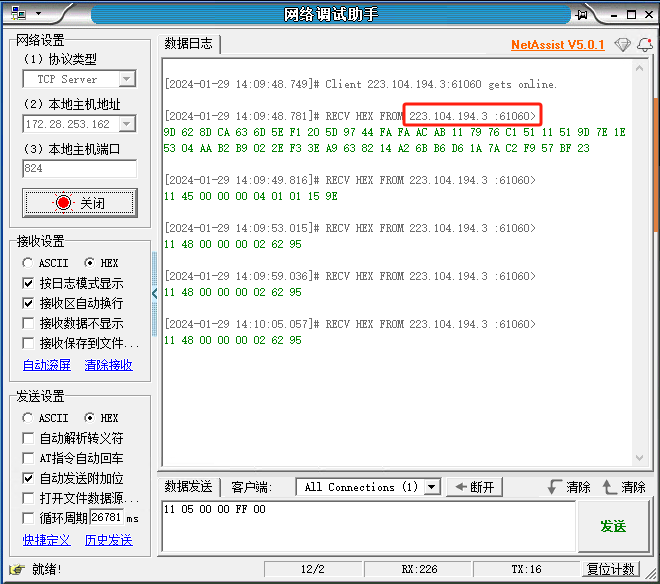

2、调试截图

3、测试结论

结论：USR-IO424T-EWR在STA模式下连接路由器，IP获取方式静态固定IP，USR-IO424T-EWR可以正常联网接入远程服务器。

编写人：尹丛欣 编写日期：2024-01-29

审核人：金志方 审核日期：2024-01-30

订正版本：V1.0 订正内容：初稿
