一、资料下载

USR-N510 H7说明书：https://www.usr.cn/Download/1159.html

设置软件：https://www.usr.cn/Download/383.html

二、准备工作

1、USR-N510-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台
6、645-2007电表 数量1台

7、电表电源线 1条

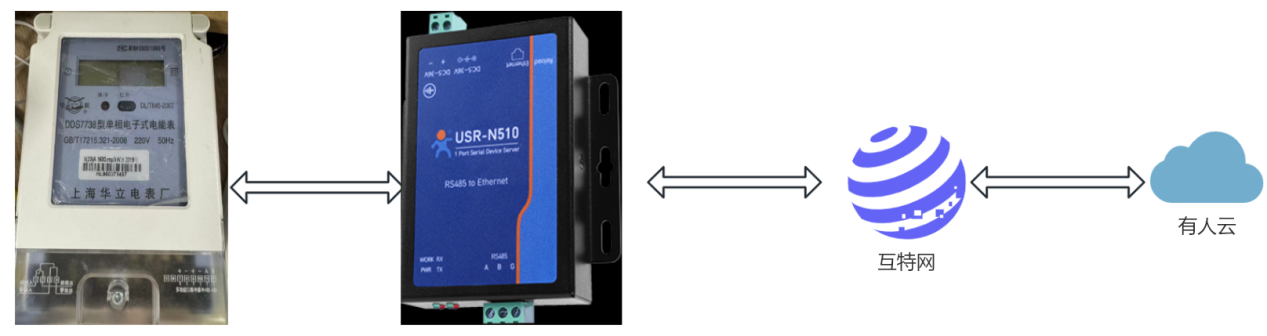

三、连接框图

电表—（485）—N510—（网线）—路由器—（互联网）—有人云

四、设置步骤

1、有人云设置

（1）登录有人云:https://account.usr.cn/（如果没有账号先申请通行证）

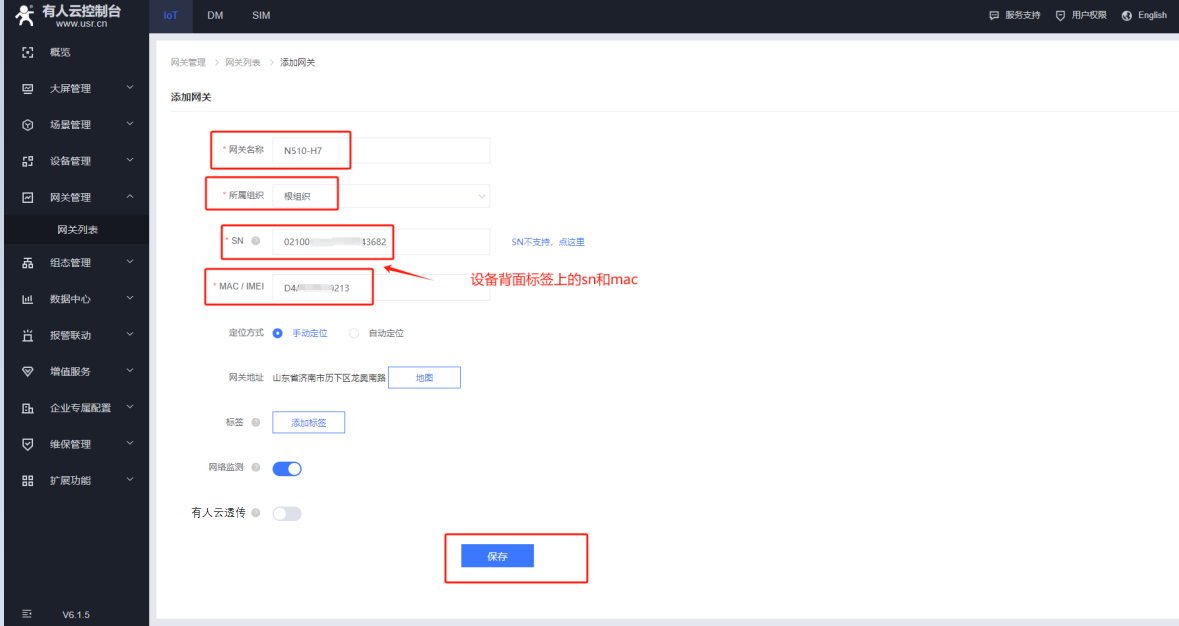

（2）网关管理——网关列表——添加网关

网关名称：自定义
所属组织：自定义
sn：N510-h7背面标签
mac：N510-h7背面标签
保存

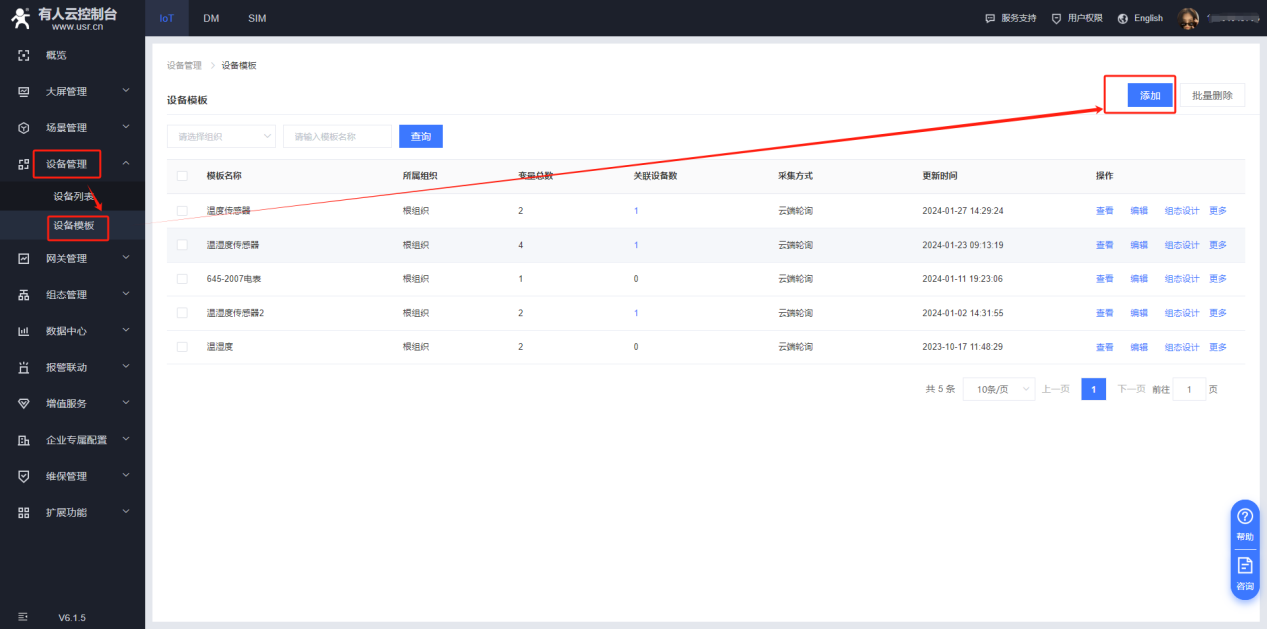

（3）设备管理——设备模板——添加模板
模板名称：自定义
所属组织：和网关同一个组织

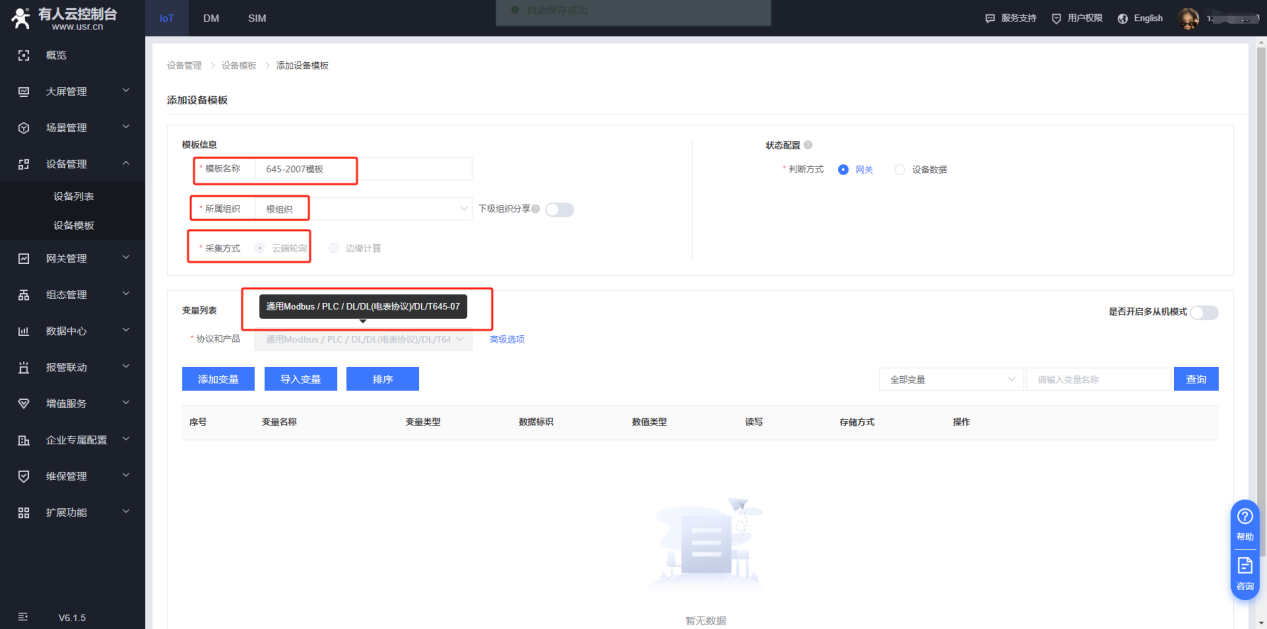

采集方式：云端轮询
协议和产品：DL/645—2007电表协议

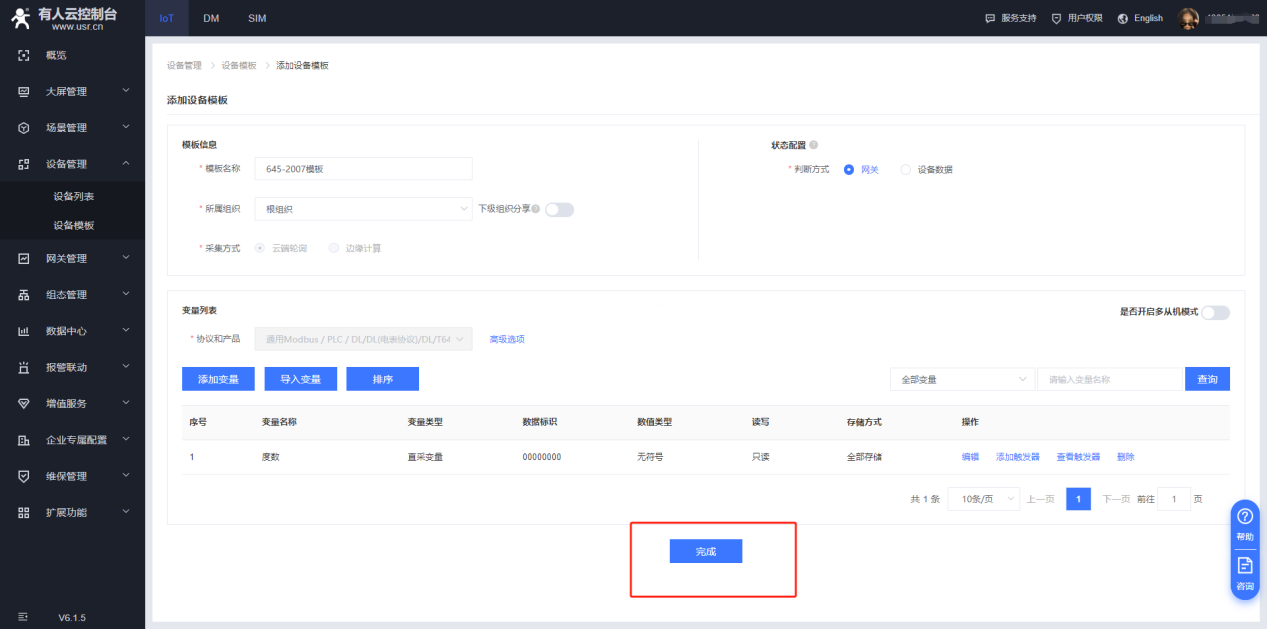

添加变量，本次案例展示读取电表度数的变量配置：
变量名称：“度数”，单位：KW/h。
变量标识符不用填。
数据标识：00000000
数据格式：无符号
采集频率：1分钟
小数点位数：2
存储方式：全部存储
读写方式：只读

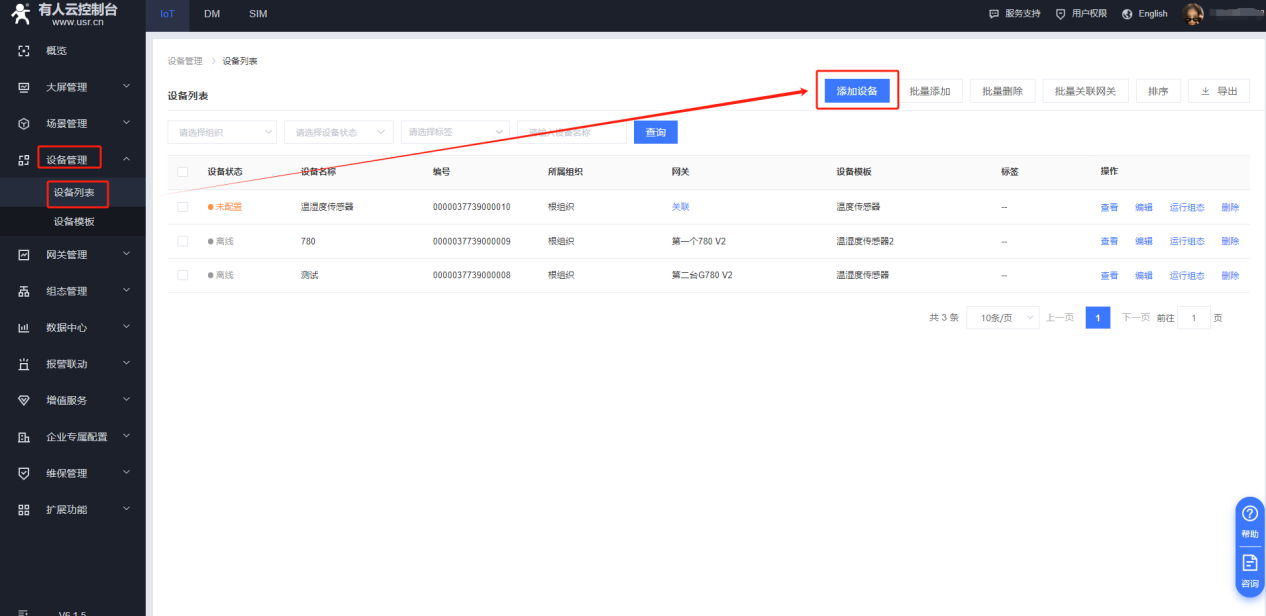

（4）设备管理——设备列表——添加设备

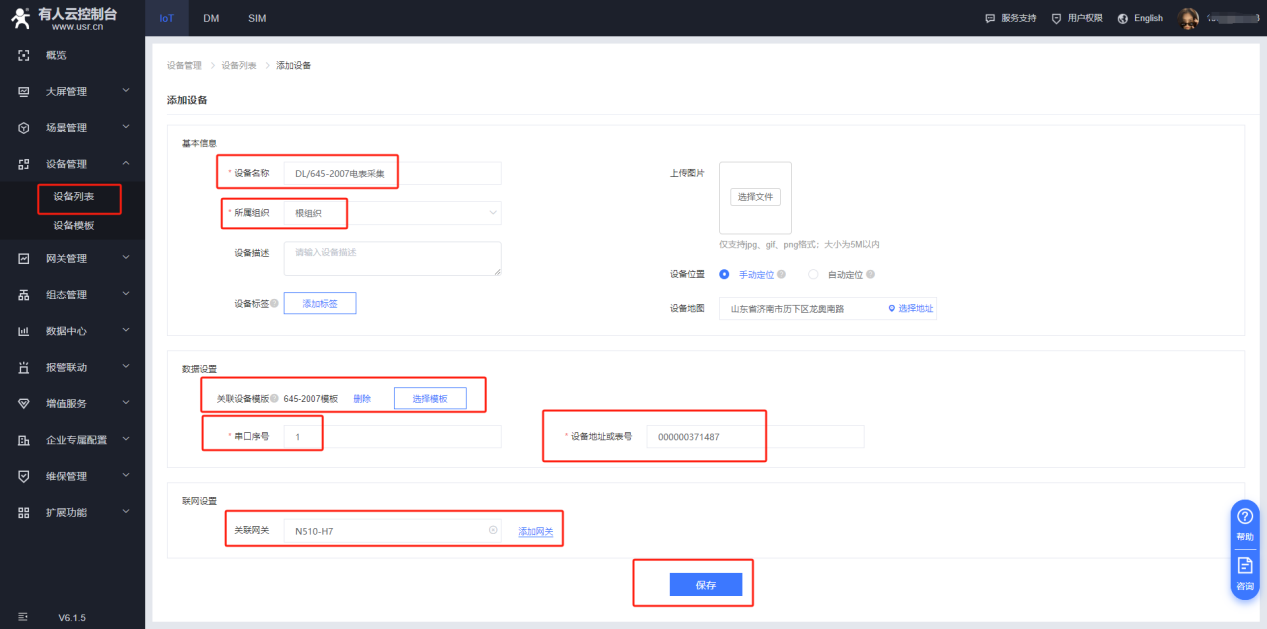

设备名称：自定义
所属组织：和模板、网关一致
关联设备模板：选择添加的模板-温湿度传感器
串口序列：1（此处为我司联网设备的串口序号，默认为1就可以）
设备地址或标号：000000371487（测试电表表号为000371487，不足12位的，前面补0，若电表号位数超了12位，取后12位输入）
关联网关：选择添加的网关N510-H7
保存

2、N510-H7配置

（1）新购买的USR-N510网口和电脑网口都接到通一个路由器上，给N510供电。

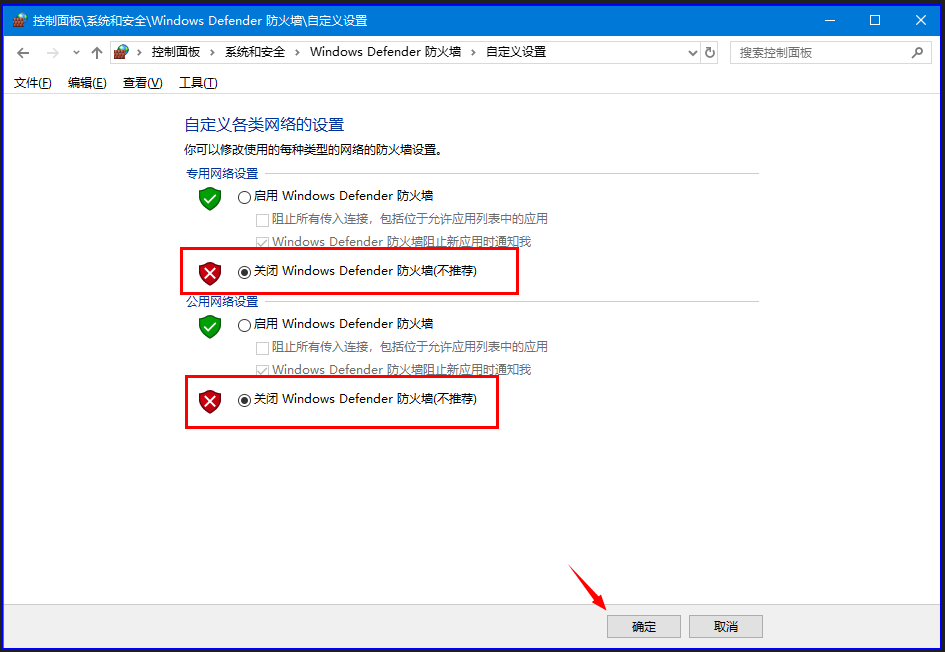

（2）电脑关闭防火墙。

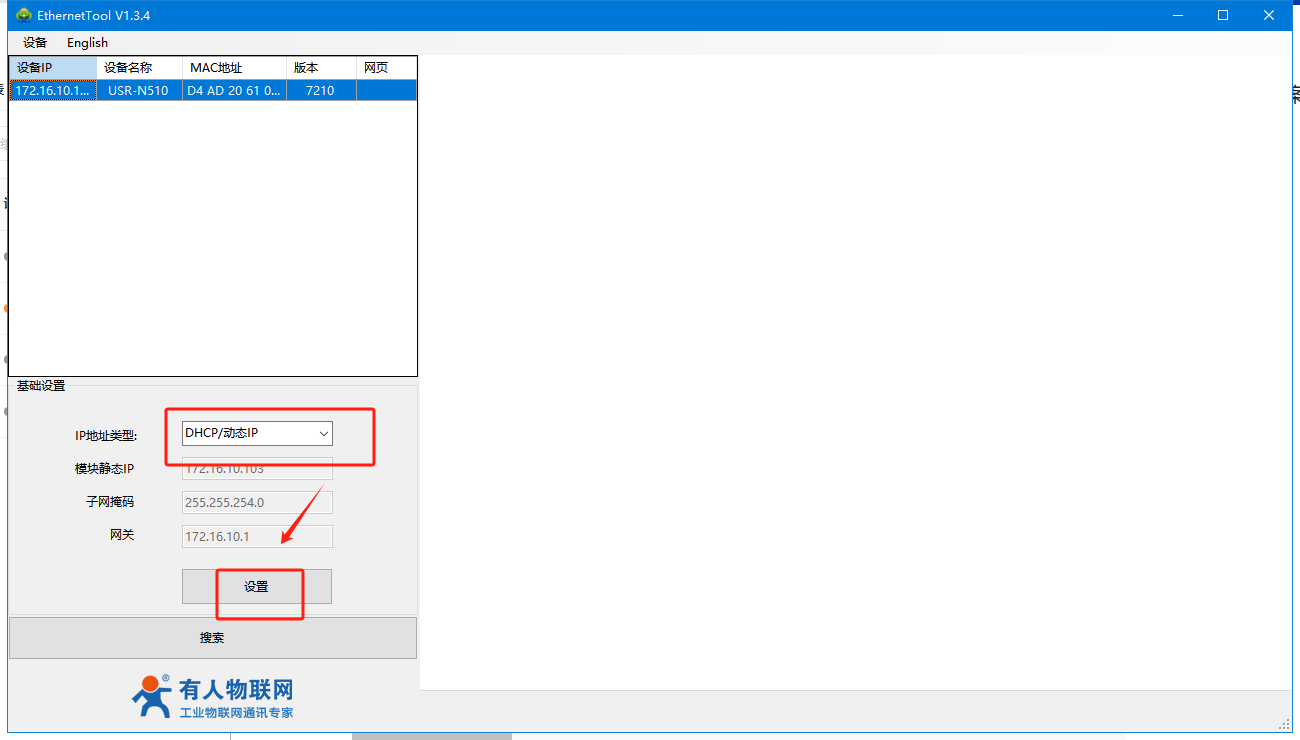

（3）下载并打开H7系列设置软件：

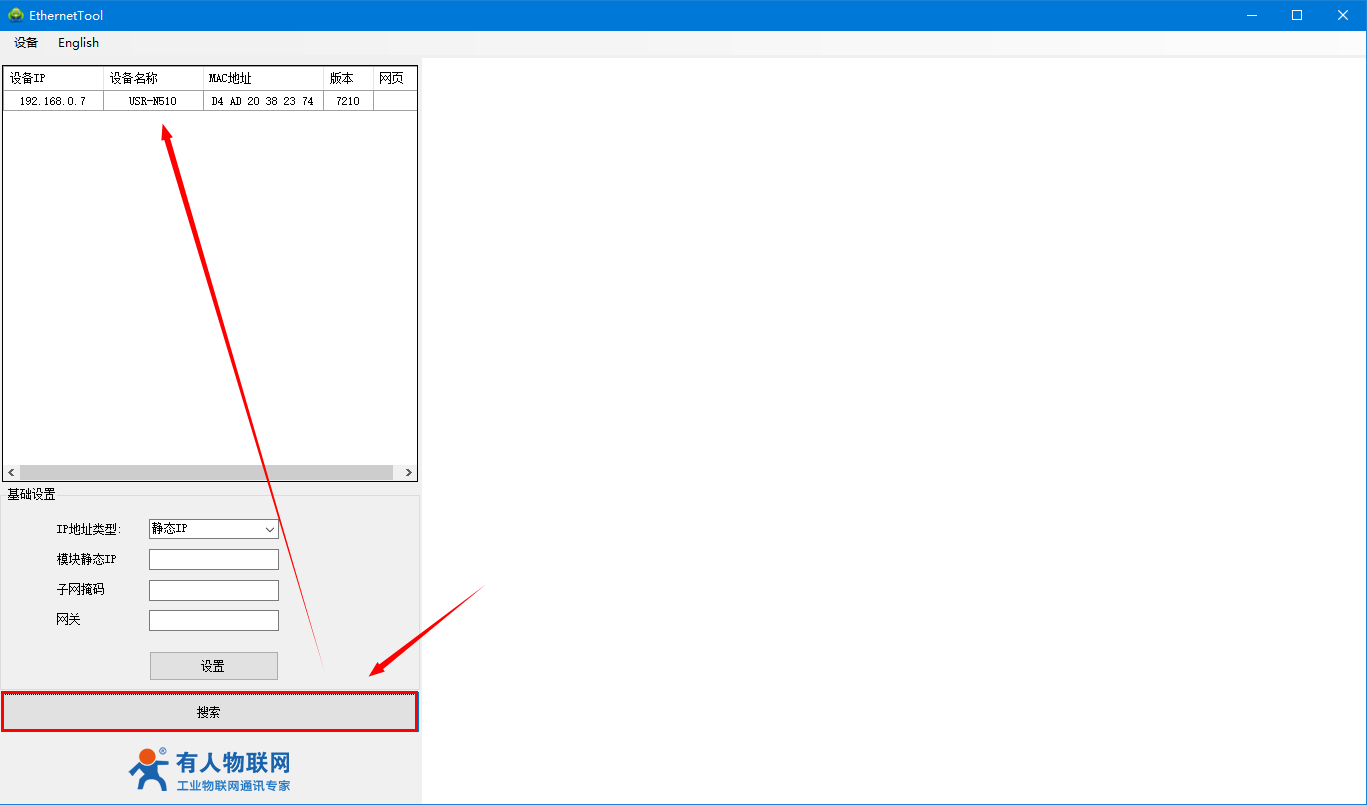

用H7系列配置软件搜索N510设备，单击搜索，然后把静态ip，改成动态获取，点击设置，再重新搜索

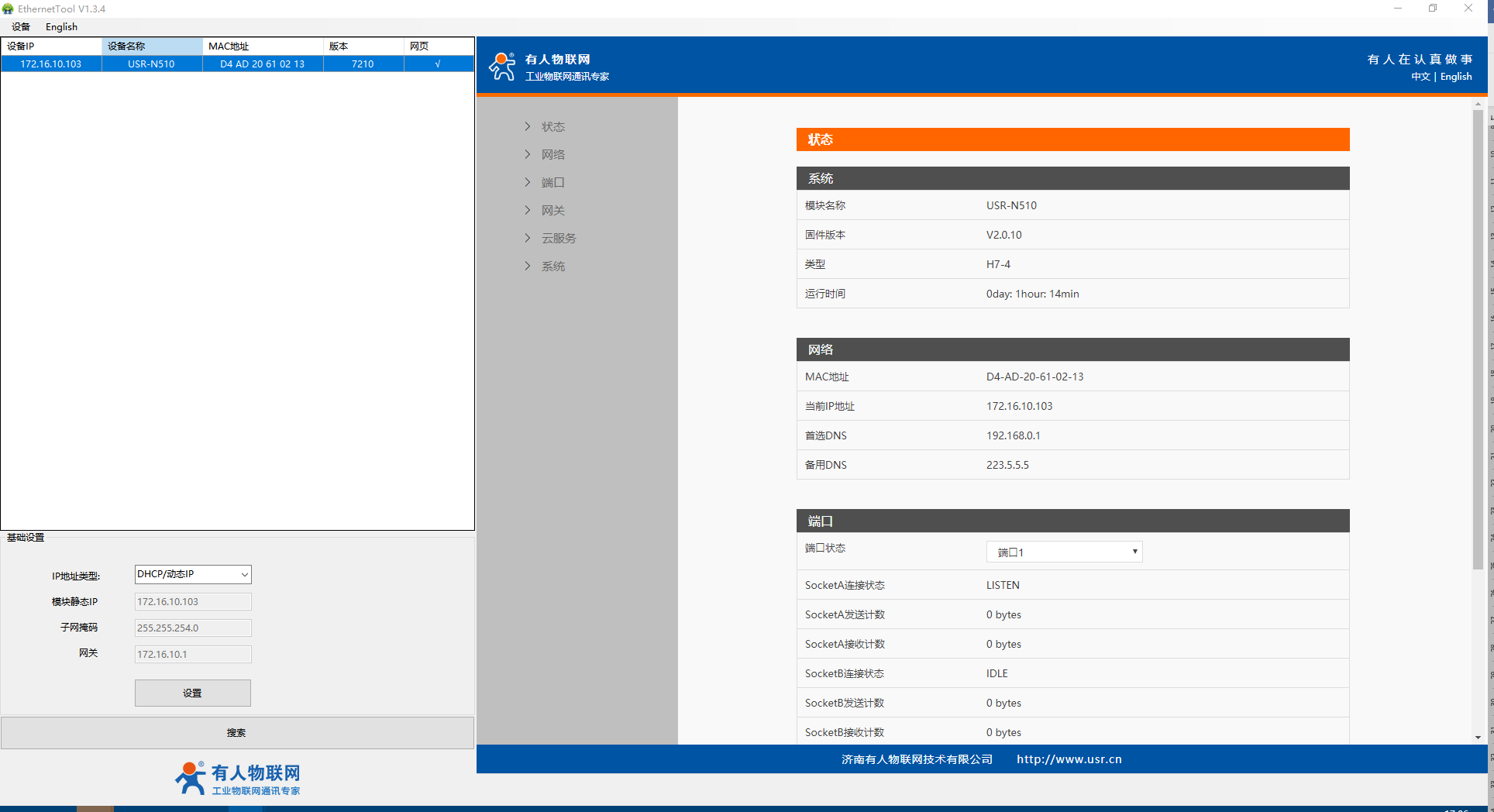

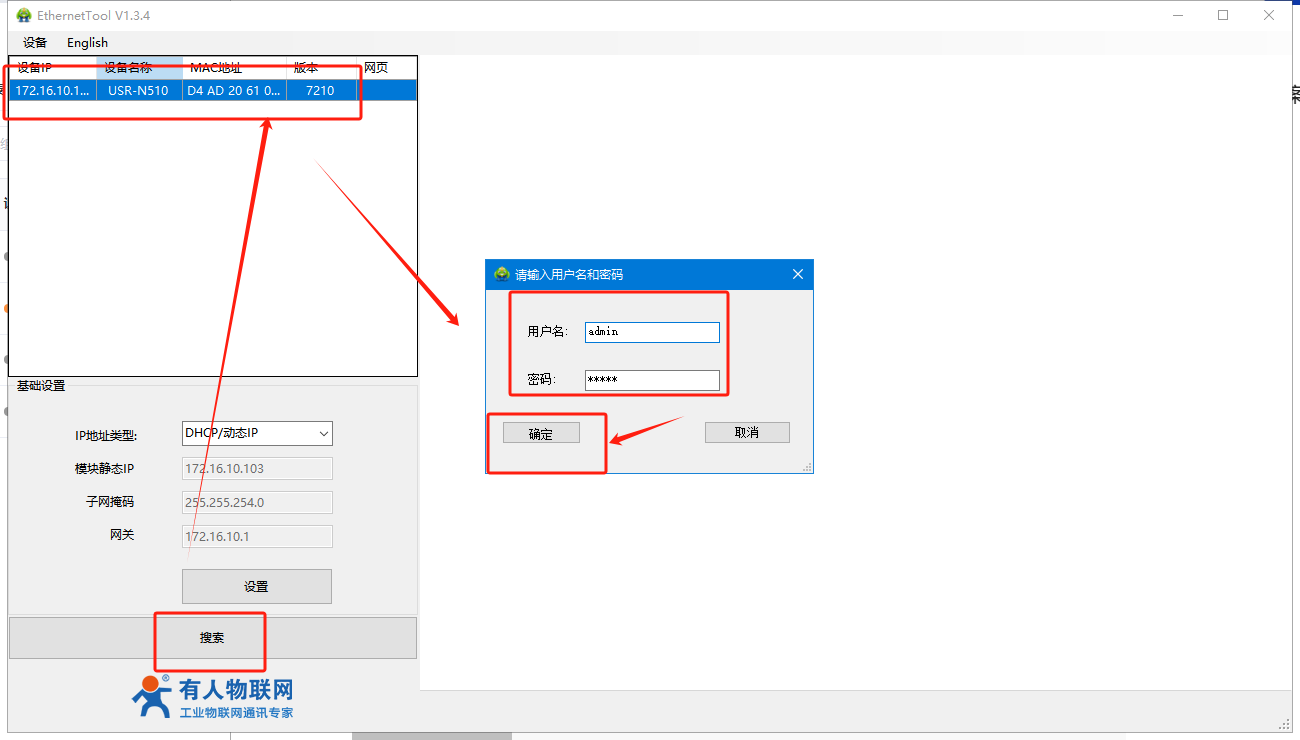

（4）再次搜到设备之后，双击ip，用户名和密码都是admin，进入内置网页

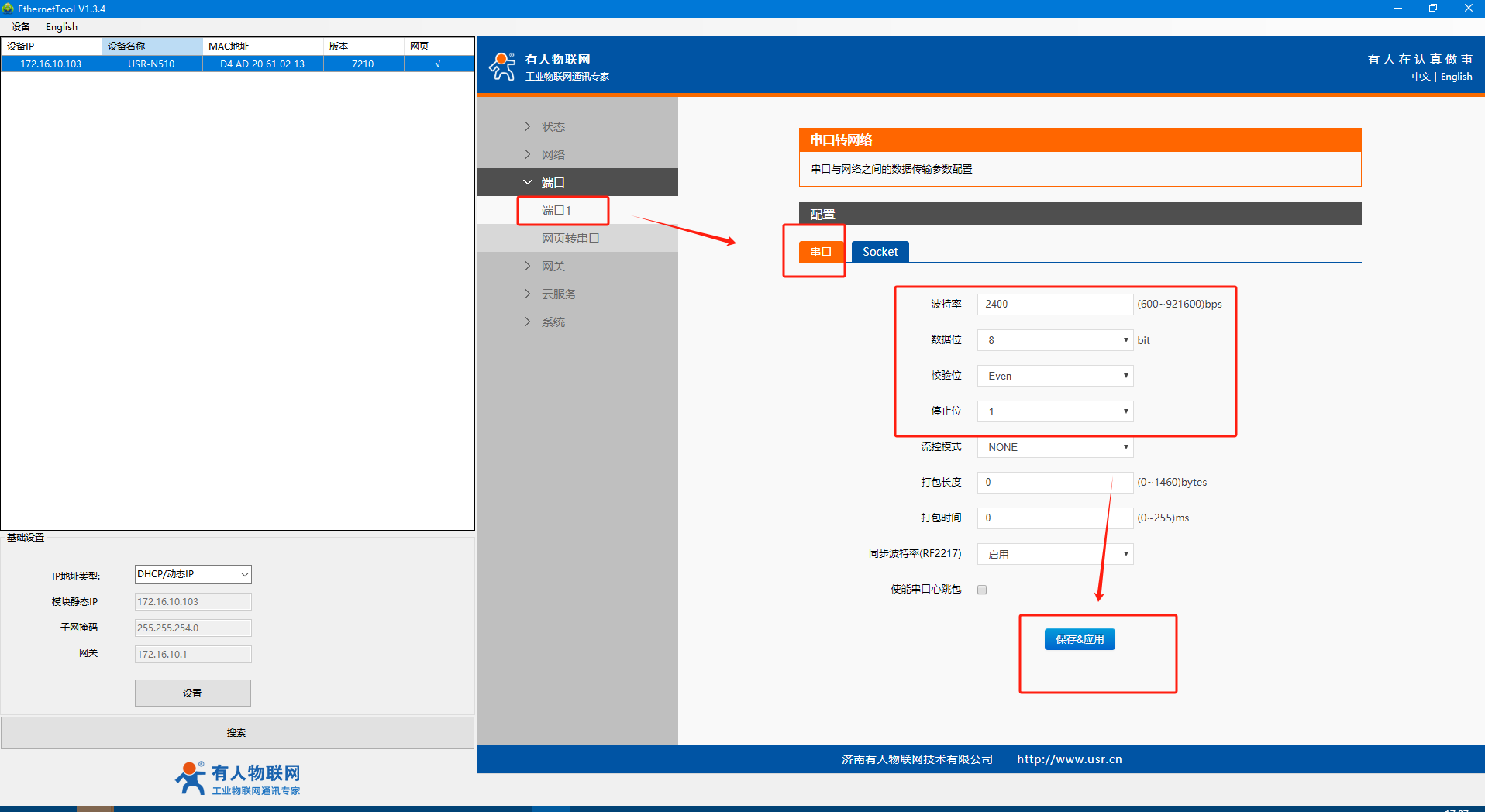

（5）配置端口的RS485参数

串口波特率/检验位/数据位/停止位修改与电表的串口参数一致，测试电表为2400波特率，偶校验位（EVEN）数据位8，停止位1，保存应用，继续配置。

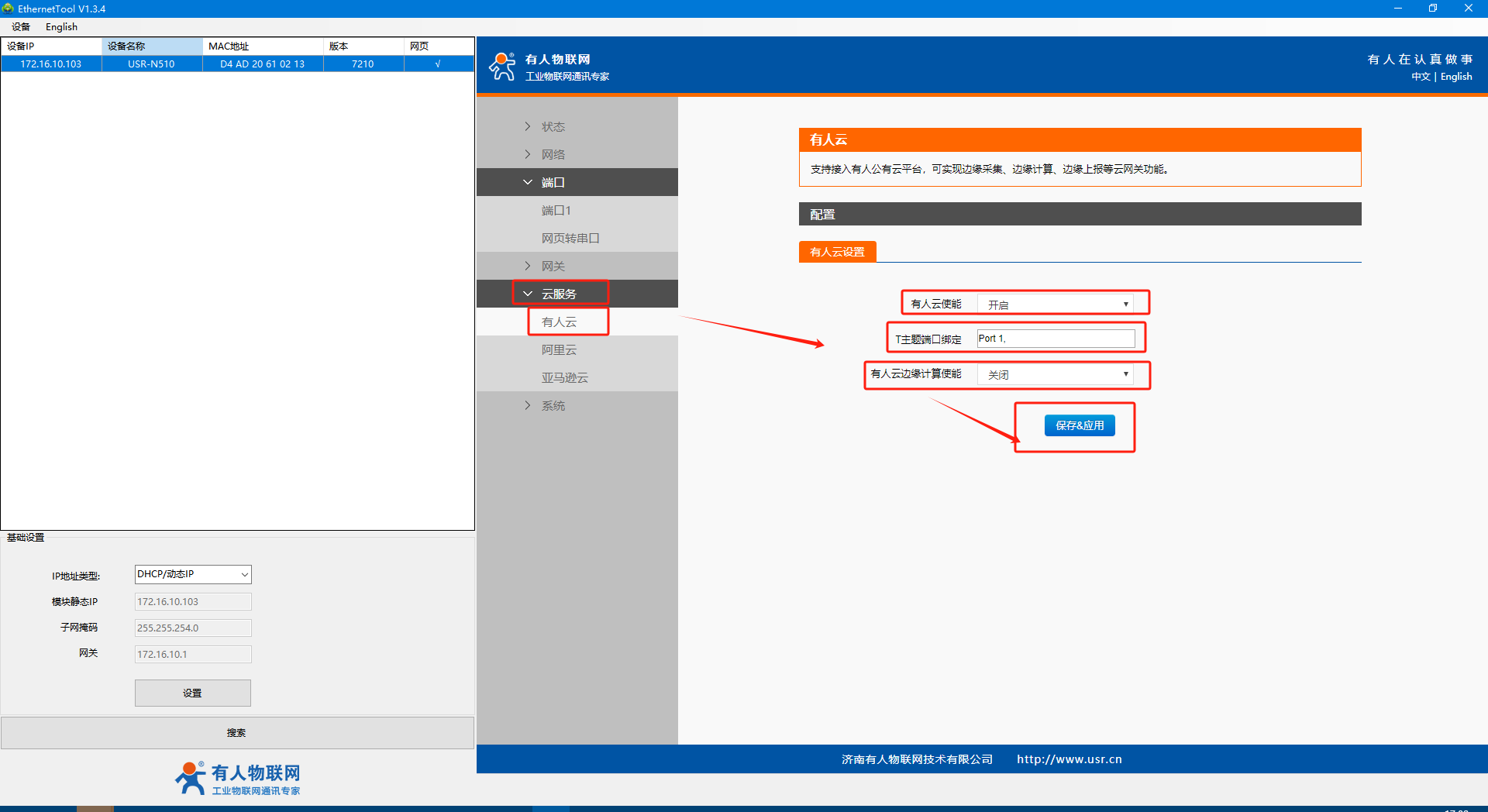

（6）N510配置有人云参数

在“云服务”>“有人云”界面中配置中开启有人云使能，T主题端口绑定Port1，关闭有人云边缘计算使能，点击“保存&应用”，点击“重新启动”。

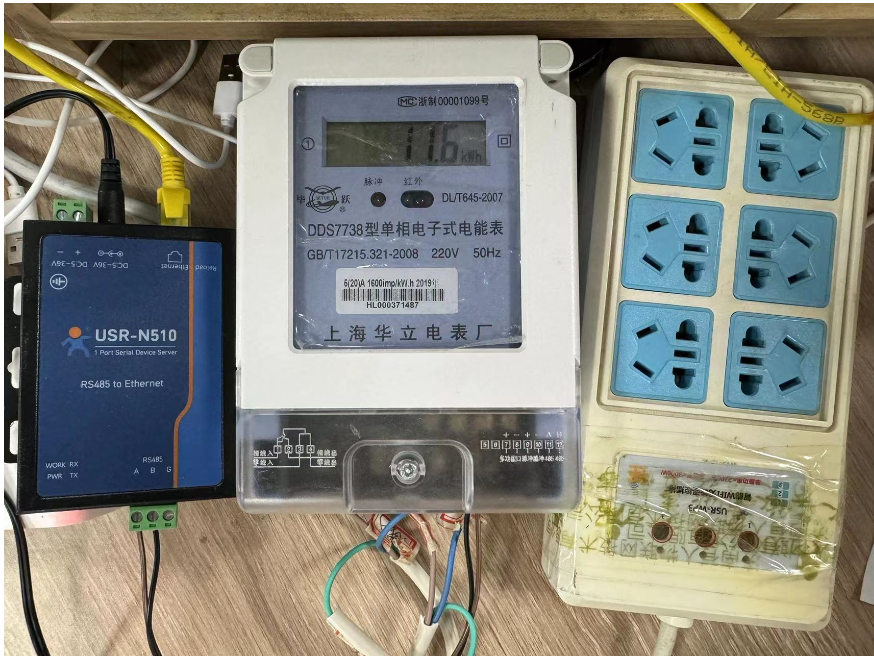

（7）N510串口接电表，A接A，B接B, 给电表上电

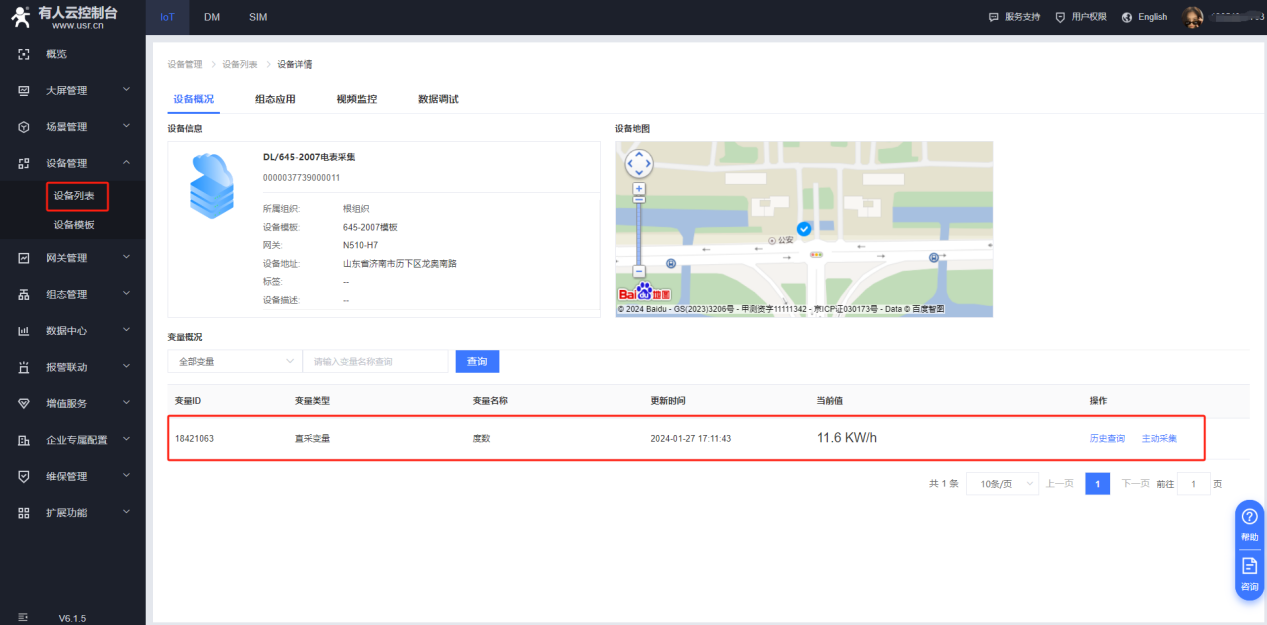

（8）在有人云界面就可以看到设备上线，点击设备名称可看数据

编写人：李慧颖 编写日期：2024-01-27

审核人：金志方 审核日期：2024-01-30

订正版本：V1.0 订正内容：初稿
