一、 资料下载

USR-G780s说明书：https://www.usr.cn/Download/982.html

USR-G780s规格书：https://www.usr.cn/Download/983.html

USR-G780s AT指令集：https://www.usr.cn/Download/984.html

USR-G780s 设置软件：https://www.usr.cn/Download/1269.html

二、硬件连接

1、所需物品：

USR-G780S 1台

12V电源适配器1个

USB-RS485串口线 1条（配置USR-G780S参数）
645-2007电表一台

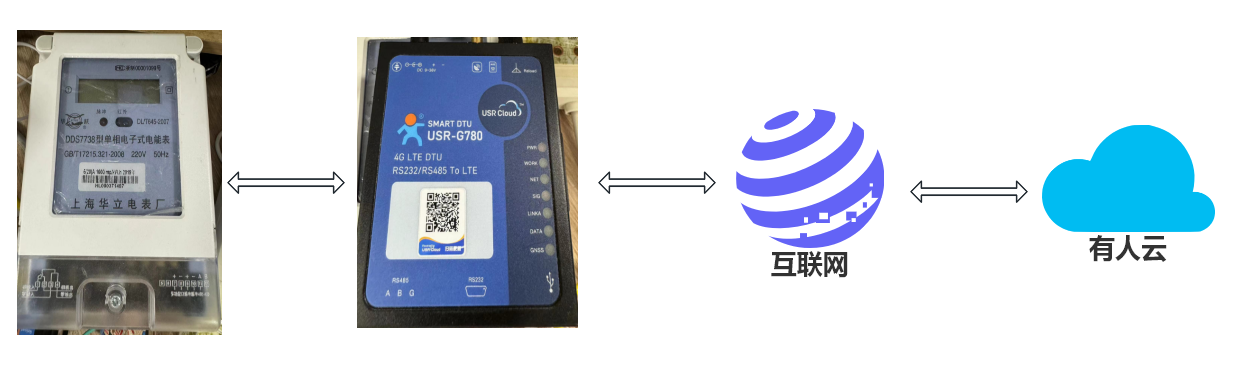

2、连接拓扑

电表—（485）—G780S—（网线）—路由器—（互联网）—有人云

三、设置步骤

1、云端配置方式

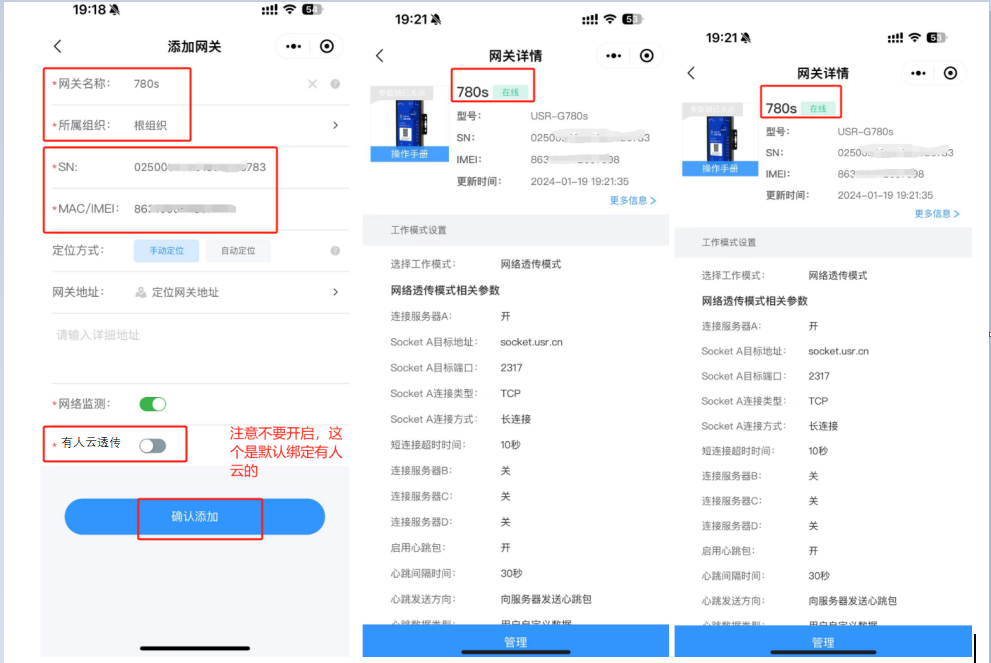

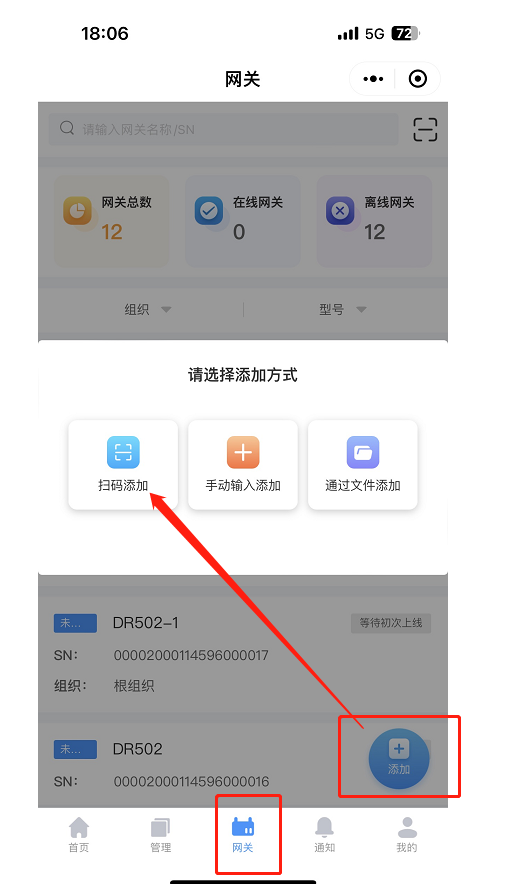

（1）微信注册登录 如果未曾注册过有人通行证，可以直接勾选“我已阅读并同意《用户协议》”并点击“微信手机号快捷登录”，弹窗同意小程序获取 手机号权限之后，若当前手机号未注册有人通行证，则将为您直接注册有人云账号。注册登录成功之后即可配置网关添加。

（2）登录有人云账号：https://account.usr.cn/

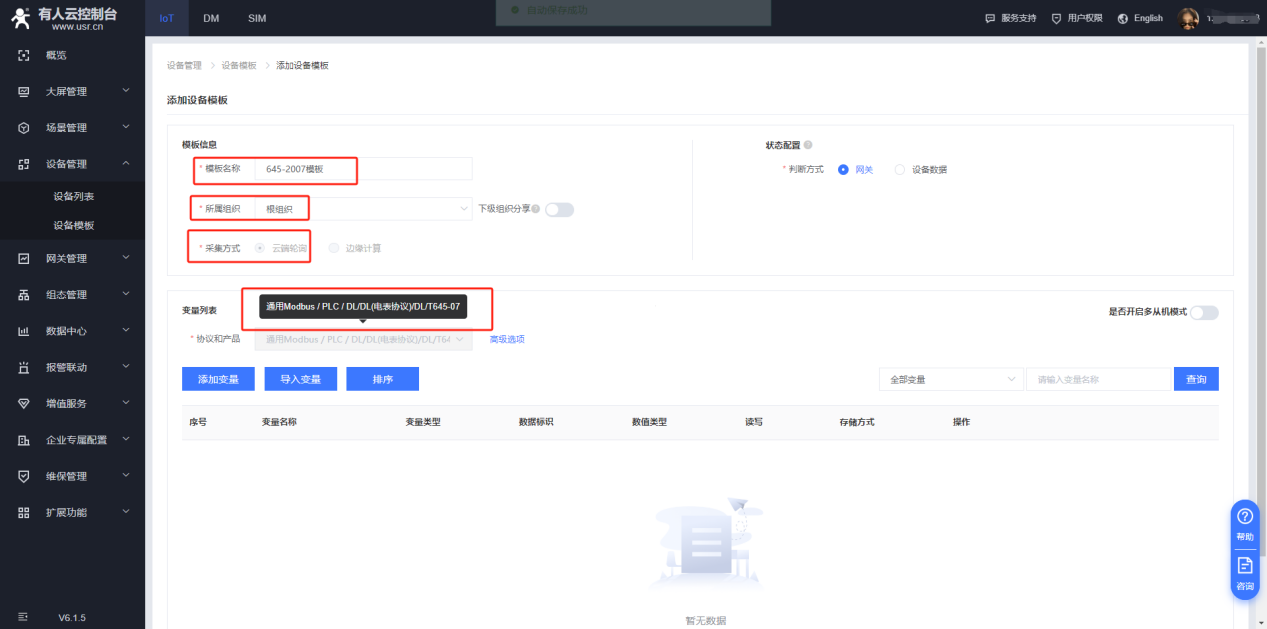

（3）设备管理——设备模板——添加模板
模板名称：自定义
所属组织：和网关同一个组织
采集方式：云端轮询
协议和产品：DL/645—2007电表协议

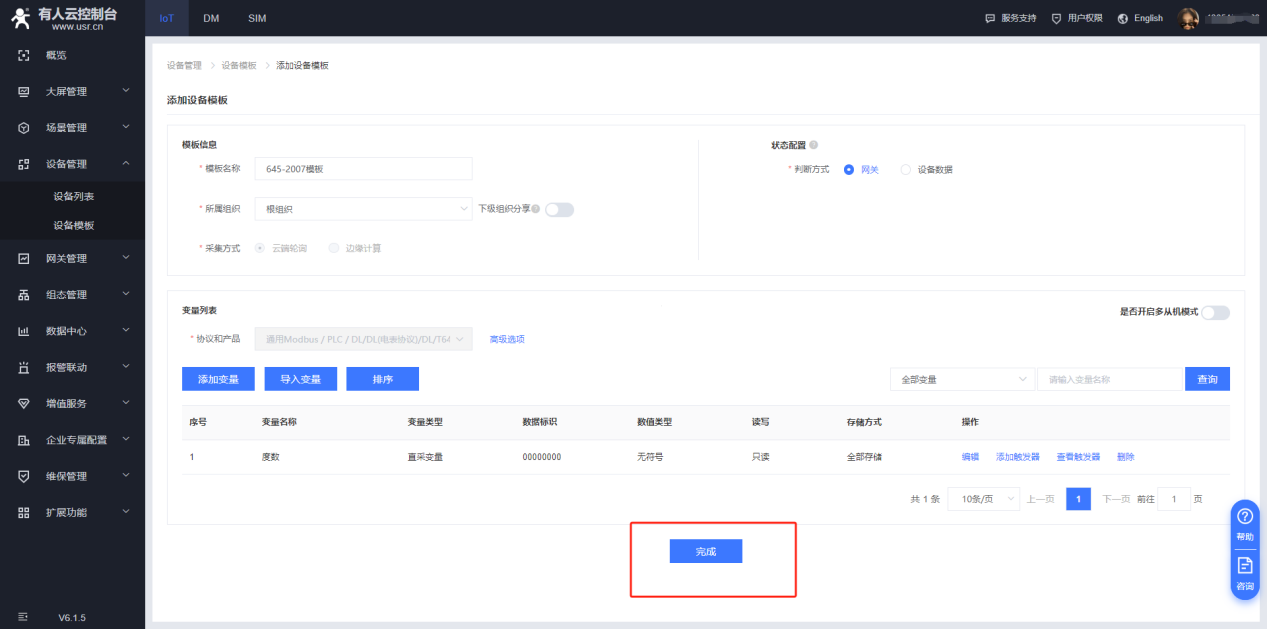

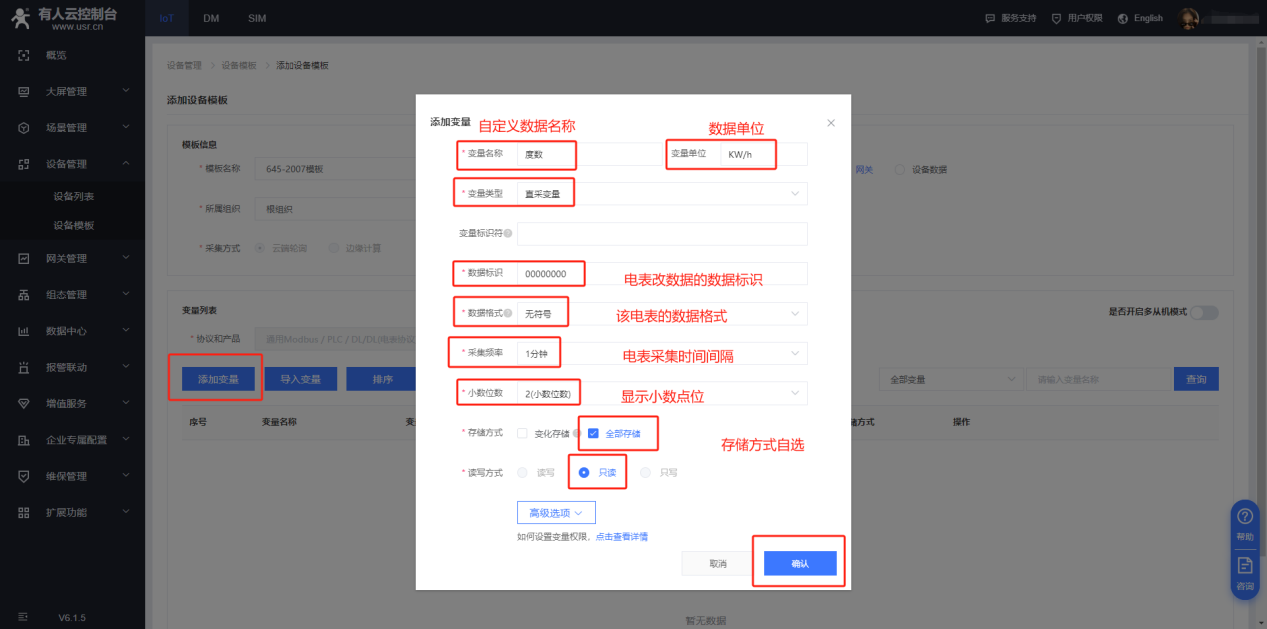

（4）添加变量，本次案例展示读取电表度数的变量配置：
变量名称：“度数”，单位：KW/h。
变量标识符不用填。
数据标识：00000000
数据格式：无符号
采集频率：1分钟
小数点位数：2
存储方式：全部存储
读写方式：只读

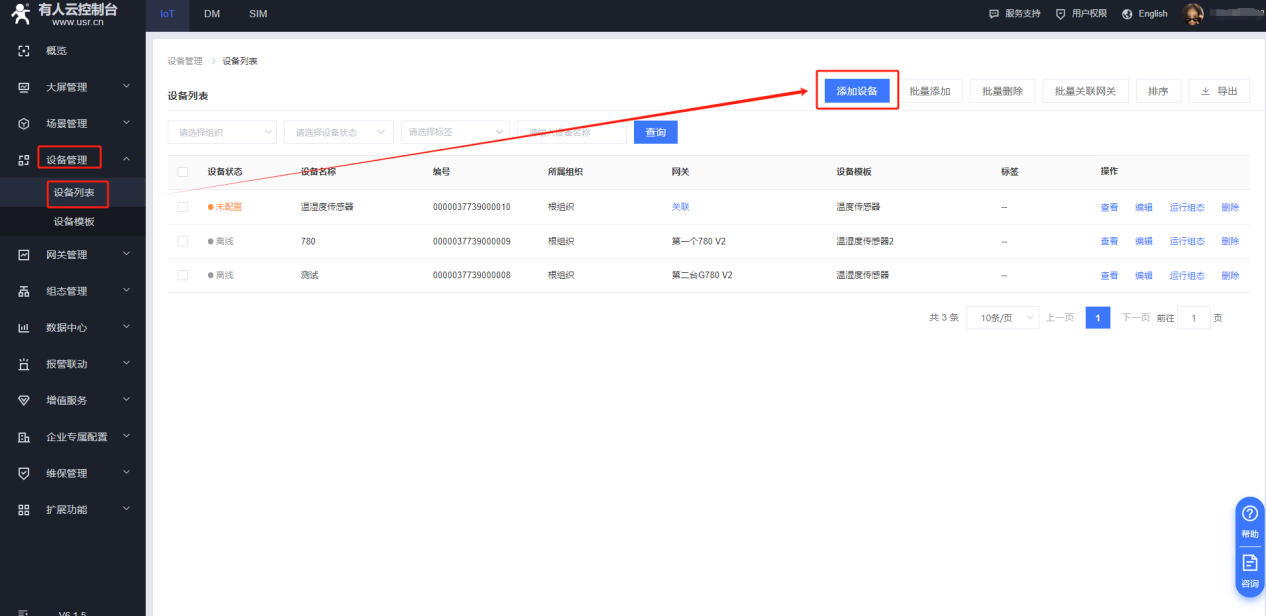

（5）设备管理——设备列表——添加设备

设备名称：自定义
所属组织：和模板、网关一致
关联设备模板：选择添加的模板-温湿度传感器
串口序列：1（此处为我司联网设备的串口序号，默认为1就可以）
设备地址或标号：000000371487（测试电表表号为000371487，不足12位的，前面补0，若电表号位数超了12位，取后12位输入）
关联网关：选择添加的网关G780S
保存

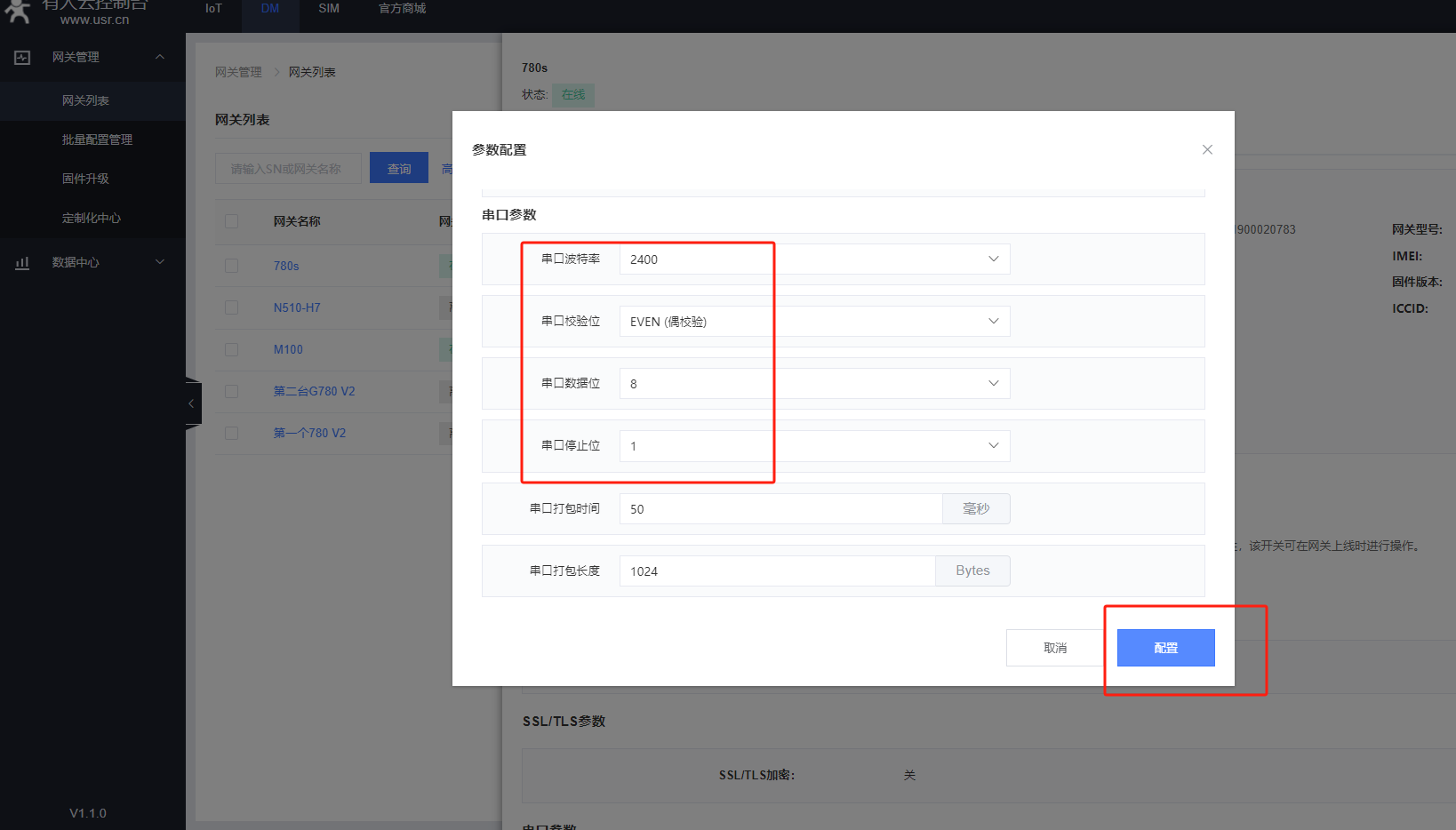

（6）DM—网关管理—网关列表，点击网关名称，配置780s的串口参数
串口波特率/检验位/数据位/停止位修改与电表的串口参数一致，测试电表为2400波特率，偶校验位（EVEN）数据位8，停止位1，点击配置

四、数据测试

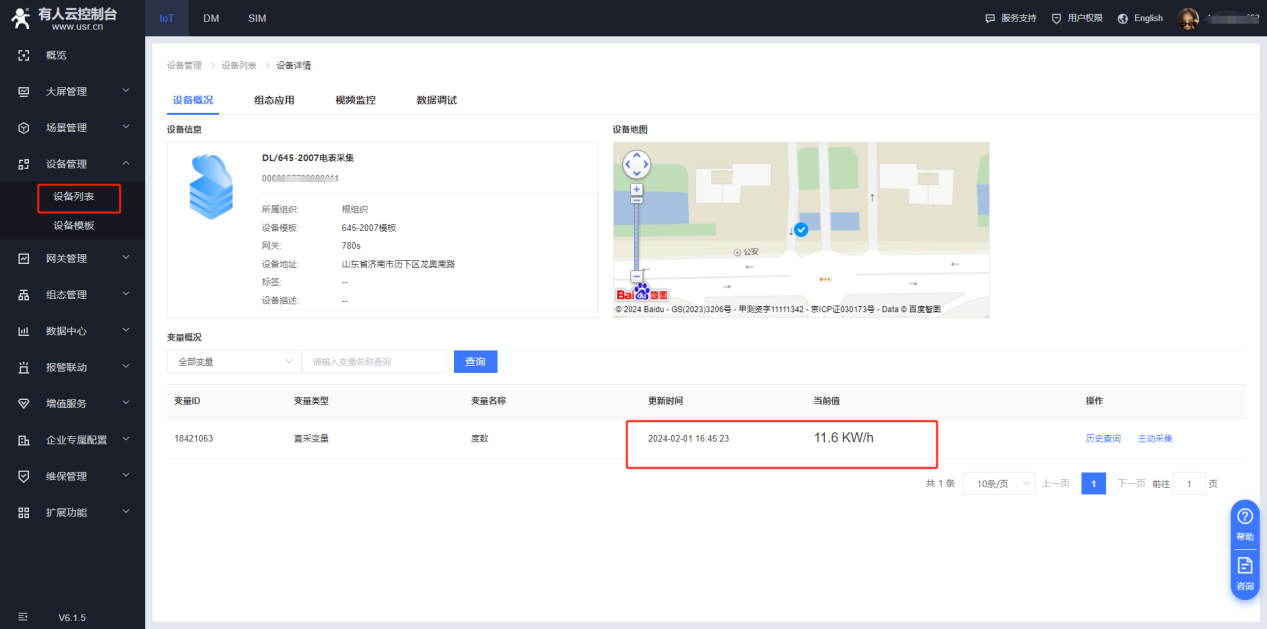

把780s的485口和645-2007电表接好，485接线是A-A,B-B，可以看到云端采集到的数据。

编写人：李慧颖 编写日期：2024-01-27

审核人：金志方 审核日期：2024-02-02

订正版本：V1.0 订正内容：初稿
