一、资料下载

USR-DR15x说明书：https://www.usr.cn/Download/982.html

USR-DR15x规格书：https://www.usr.cn/Download/983.html

USR-DR15x设置软件：https://www.usr.cn/Download/826.html

串口调试助手：https://www.usr.cn/Download/27.html

二、准备工作

1、物品准备

USR-DR154产品 数量1个

电源适配器 12V 数量1个

手机数量1部

电脑数量1台

2、连接框图

485转usb（Modbus Slave软件模拟串口设备）-----USR-DR154------MQTT 服务器--------MQTT客户端

说明：本案例中，串口设备用电脑端的串口调试Modbus Slave软件模拟串口从机来测试。

三、手机微信扫码配置参数

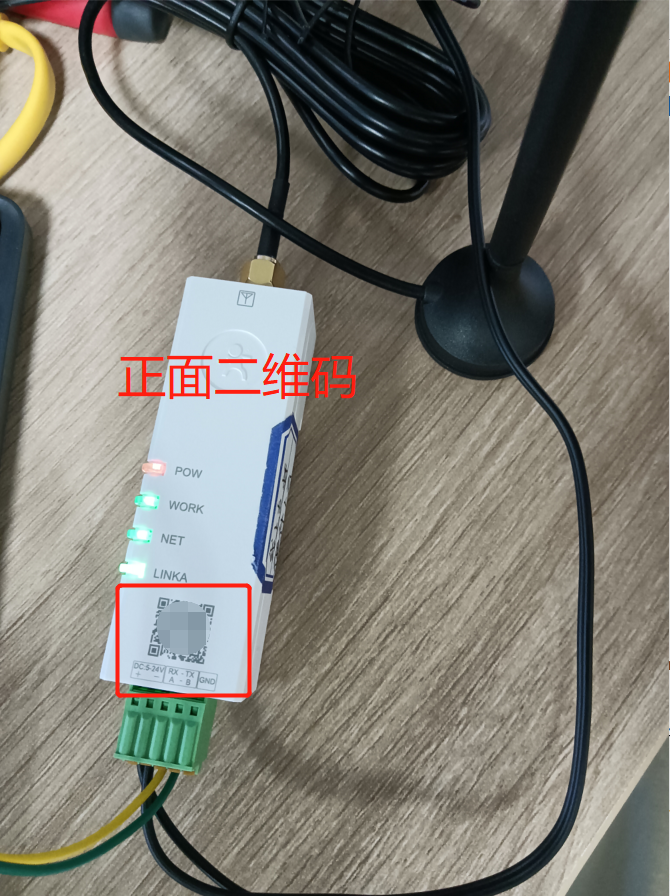

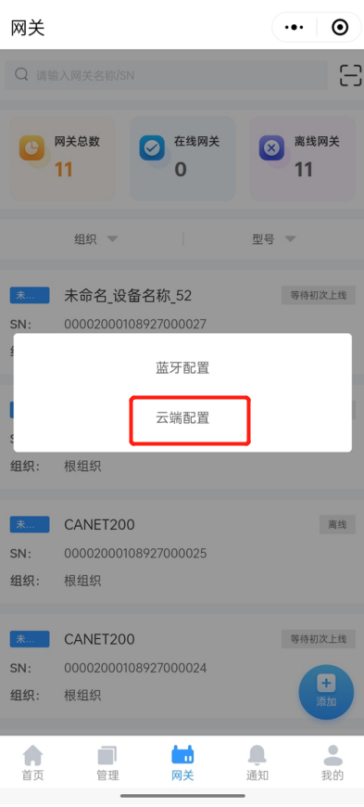

1、打开微信扫一扫DR154正面二维码，并点击“云端配置”。（打开手机蓝牙功能）

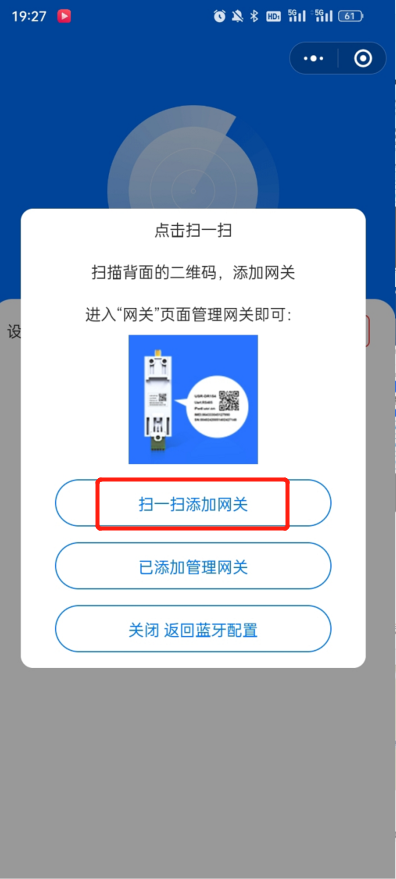

2、点击“扫一扫添加网关”，扫一扫DR154背面二维码

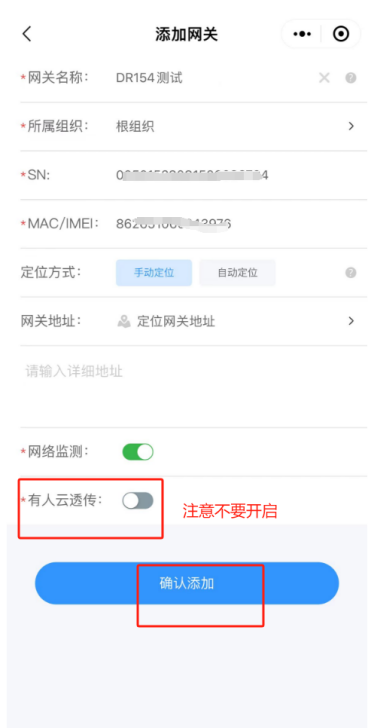

3、然后点击“云端配置”并添加网关

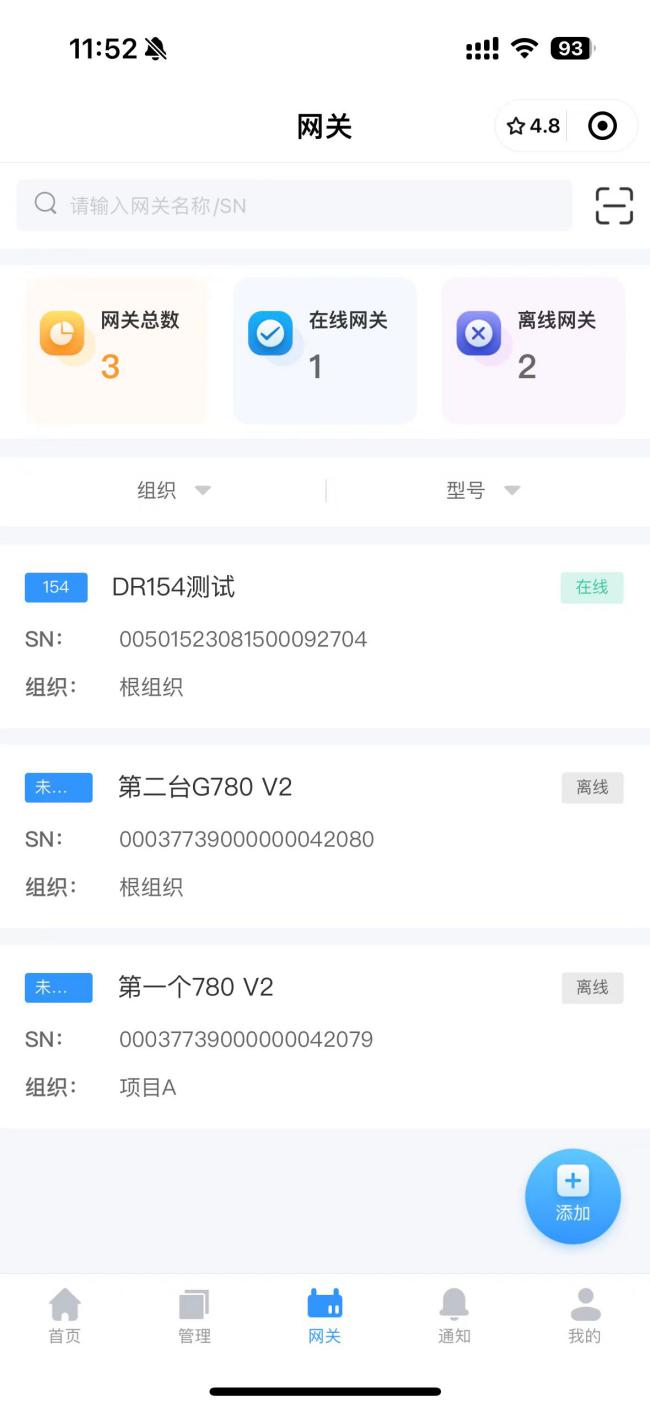

4、稍等一会儿，DR154就会显示在线状态

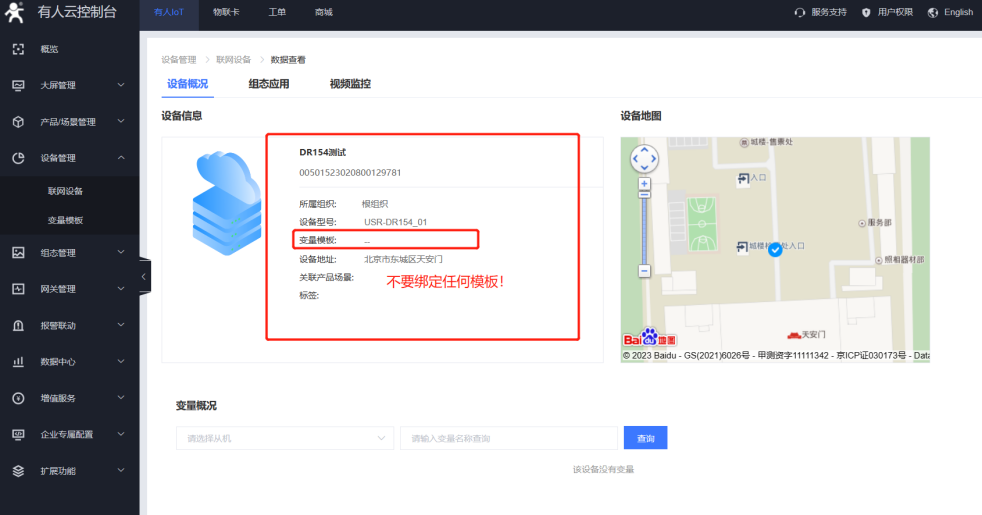

此时注意：DR154不要在云端绑定任何模板，不然DTU会自动切换到有人云模式

配置连接mqtt服务器的方式有两种：
第一种，用手机端小程序配置

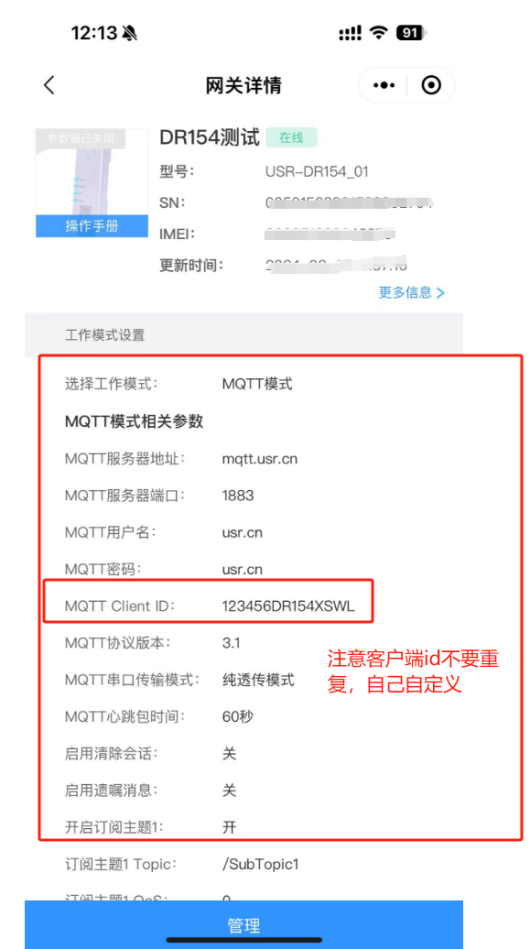

点击下方的“管理”，可以设置DTU的MQTT参数，设置完所有参数后，需要点击“配置网关”。
我司MQTT默认服务器：mqtt.usr.cn 端口：1883
MQTT默认账号：usr.cn
MQTT默认密码：usr.cn 可供客户测试使用。
mqtt client：自定义，不要和别的mqtt客户端冲突

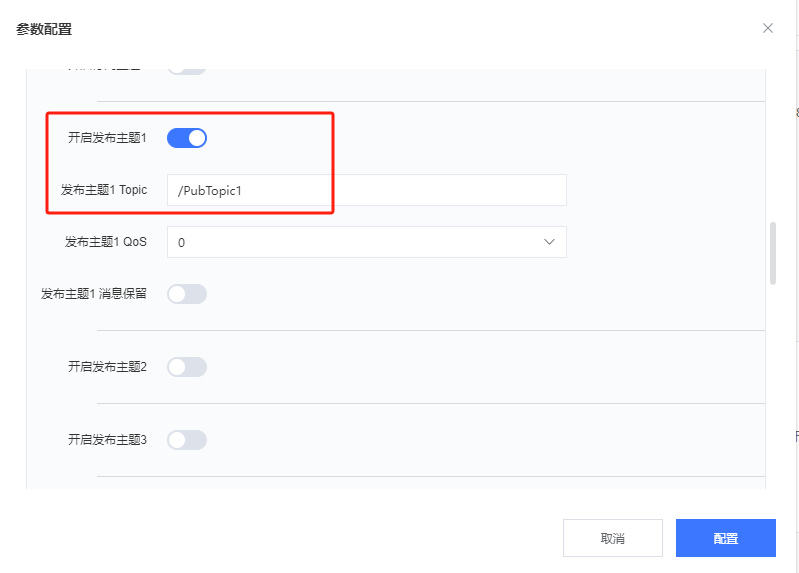

订阅和发布主题可以自定义（根据连接的mqtt服务），测试是用的默认的

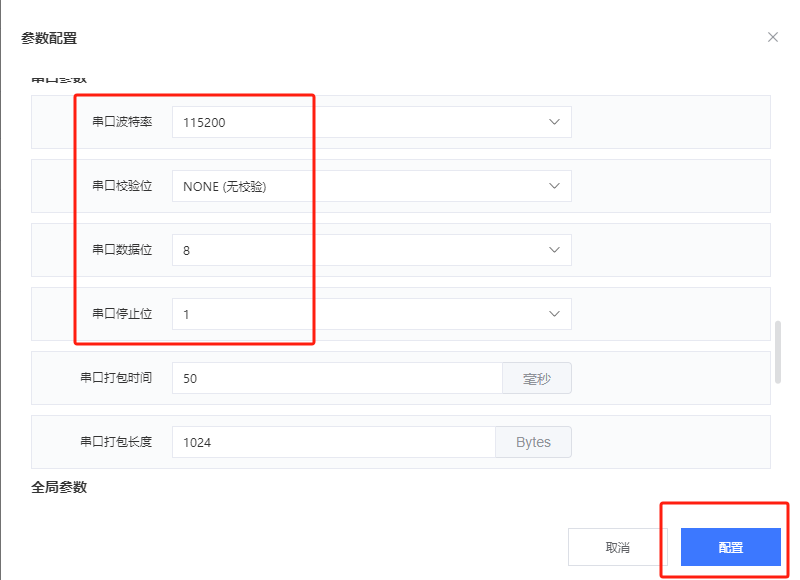

154的串口波特率需要改成和要接的485一致，测试也是用的默认参数

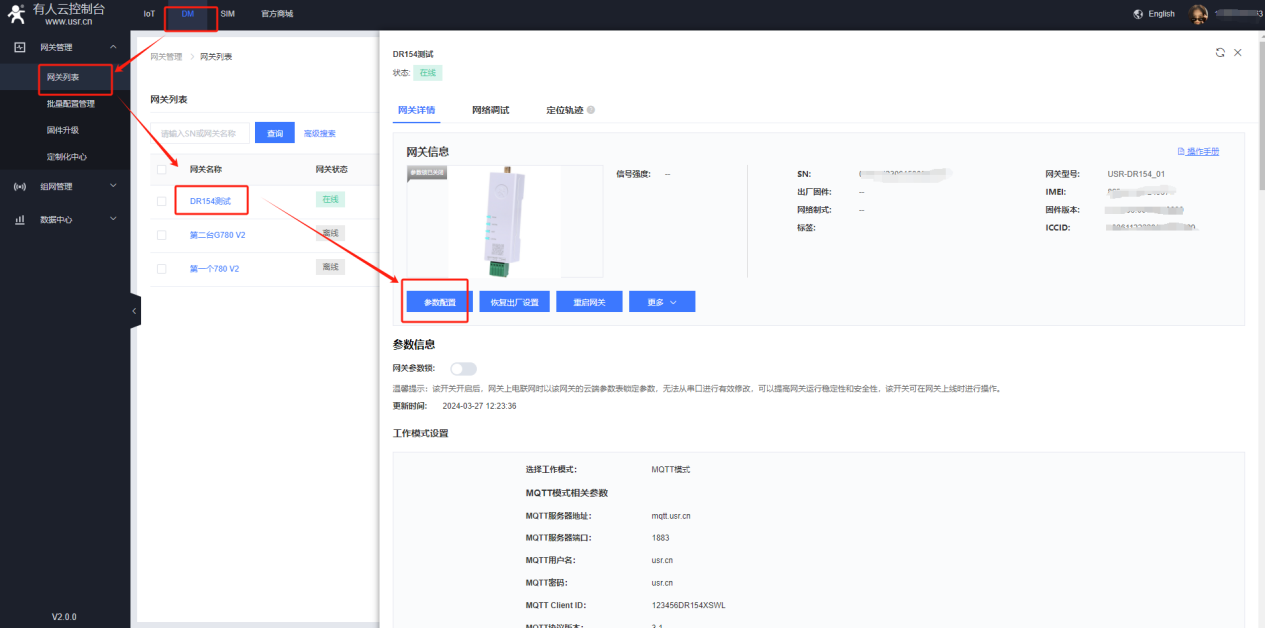

第二种配置方式：有人云-DM平台上配置

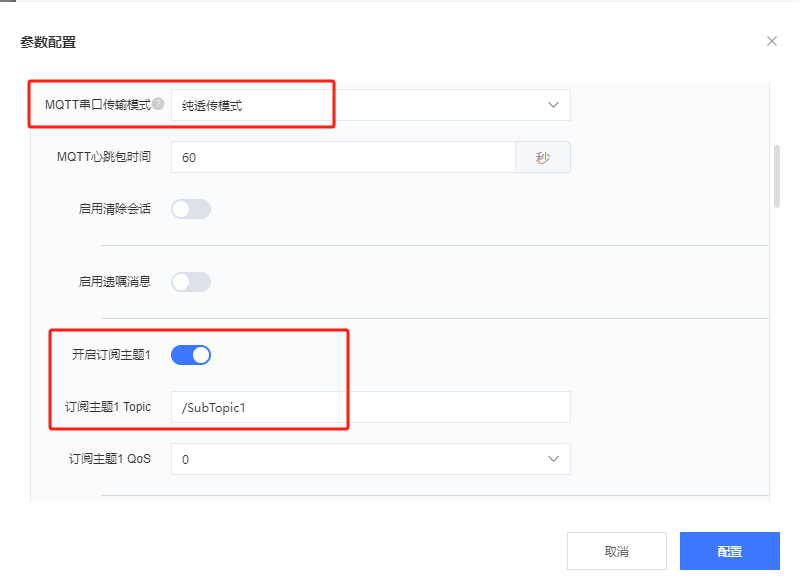

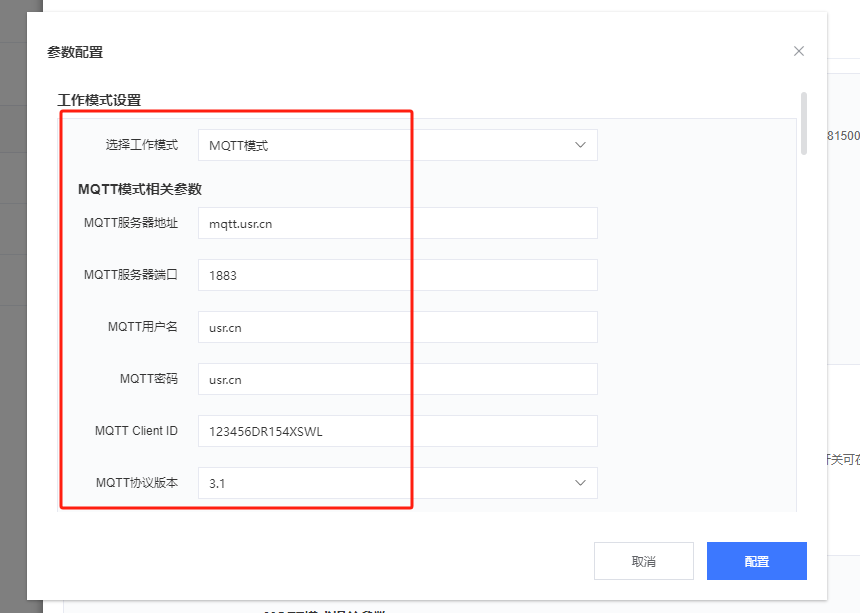

在参数配置里修改完配置的参数，点击配置生效

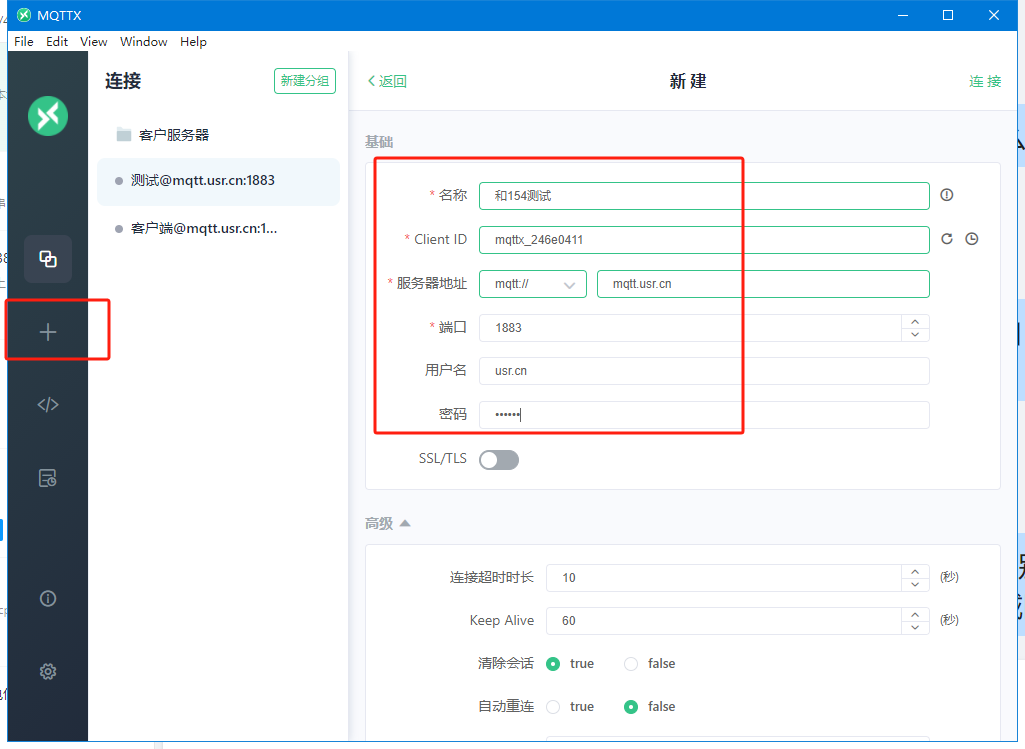

五、配置mqtt端打开MQTT客户端软件，连接MQTT服务器，并设置好订阅主题和发布主题

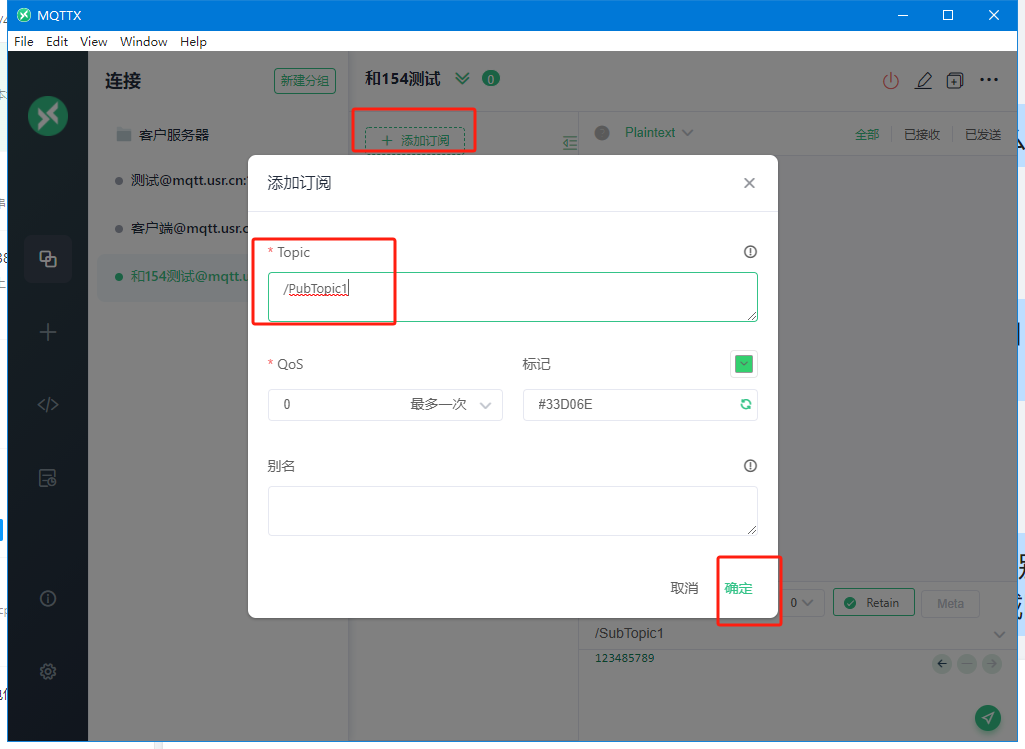

添加订阅主题（154的发布主题）

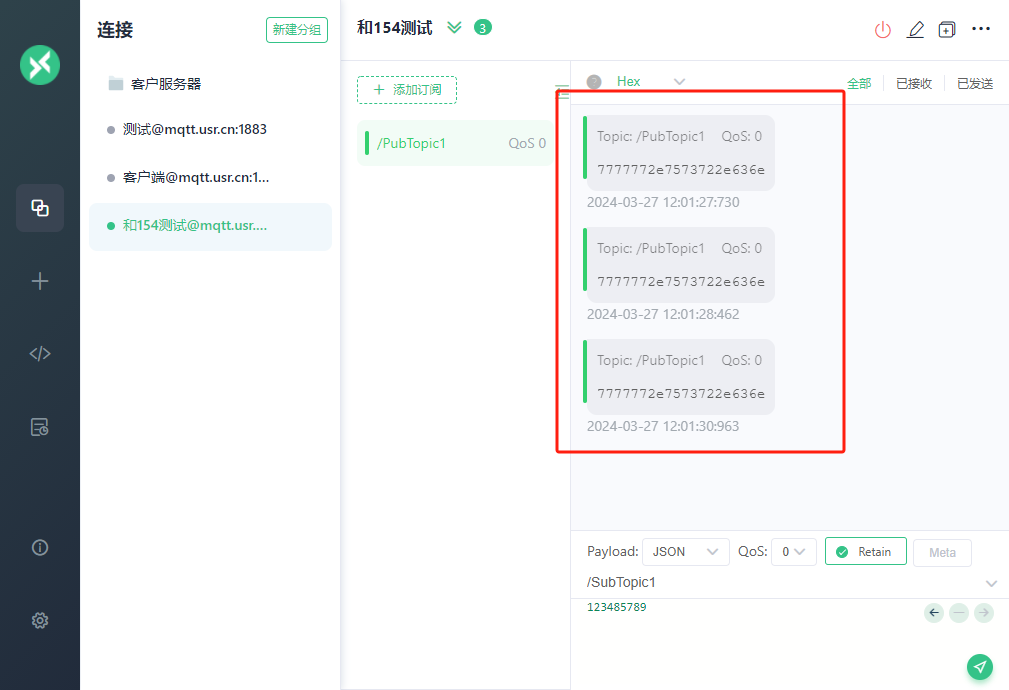

可以看到154过来的心跳包数据

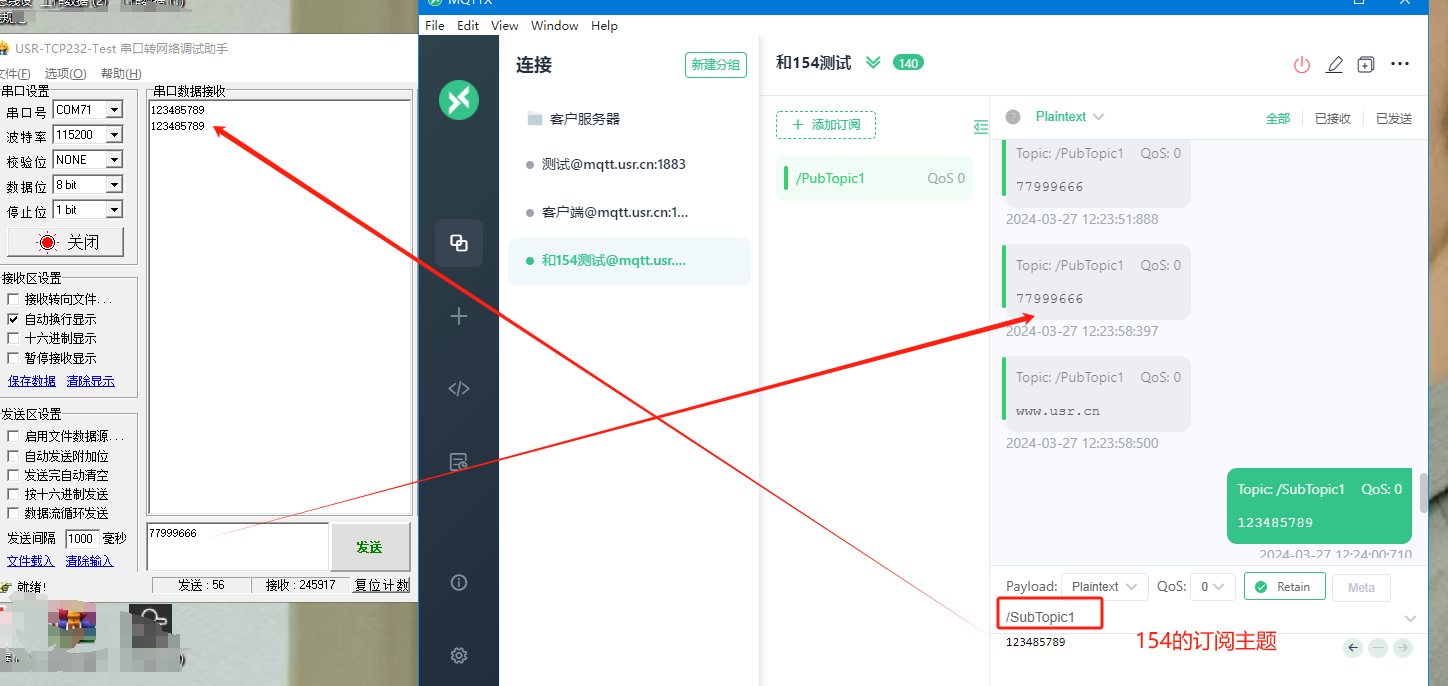

把154的串口用串口转usb接电脑，可以看到电脑上识别的com71，用串口调试助手打开，可以和mqtt客户多软件互发数据。

编写人：李慧颖 编写日期：2024-04-30

审核人：金志方 审核日期：2024-05-06

订正版本：V1.0 订正内容：初稿
