一、资料下载

USR-TCP232-E2/ED2 说明书官网下载链接https://www.usr.cn/Download/1336.html
USR-TCP232-E2/ED2 AT指令集官网下载链接https://www.usr.cn/Download/1335.html
USR-TCP232-E2/ED2 设置软件官网下载链接https://www.usr.cn/Download/383.html

USR-TCP232-E2/ED2 调试助手软件官网下载链接https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-TCP232-E2/ED2 产品 1台
USR-TCP232-EVK评估板 1个
5V电源适配器 1个

USB-RS232或USB-RS485串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

2、硬件连接

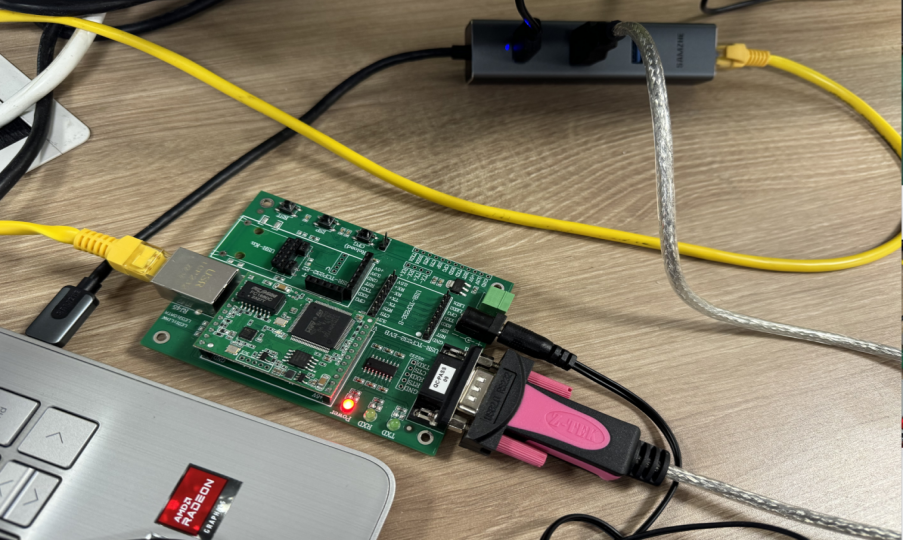

USR-TCP232-E2/ED2放在EVK评估板上，评估板的232串口接USB-RS232串口线到电脑USB口，电脑设备管理器生成com12串口，网线直连电脑，然后评估板接5V电源适配器上线，电脑打开H7设置软件。

附图：

三、产品参数设置

1、USR-TCP232-E2/ED2参数设置

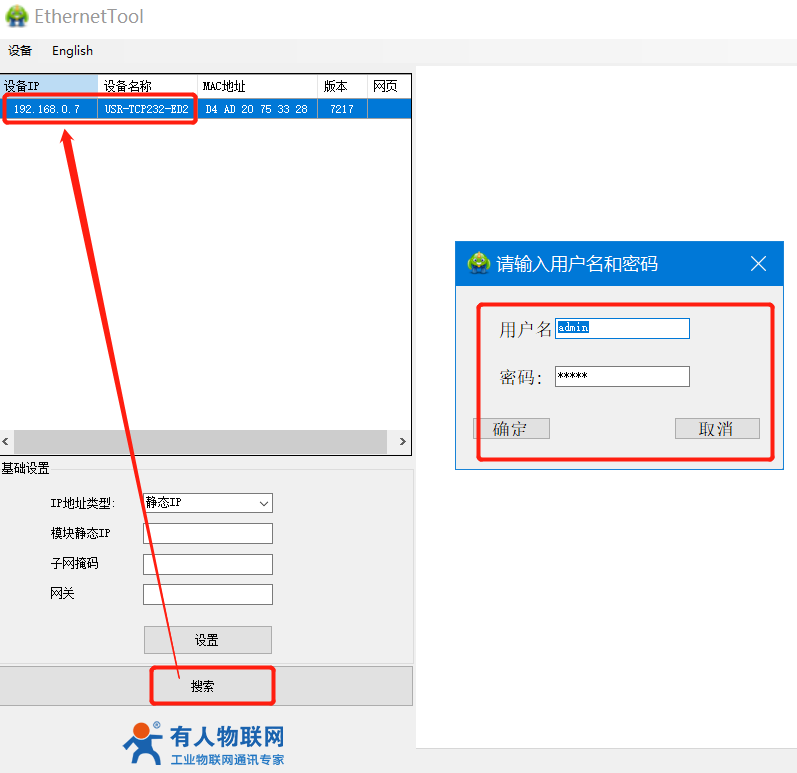

USR-TCP232-E2/ED2网线直连电脑，把电脑网卡ip改成192.168.0.201，电脑打开H7设置软件，点击搜索后，双击设备ip，输入用户名和密码都是admin

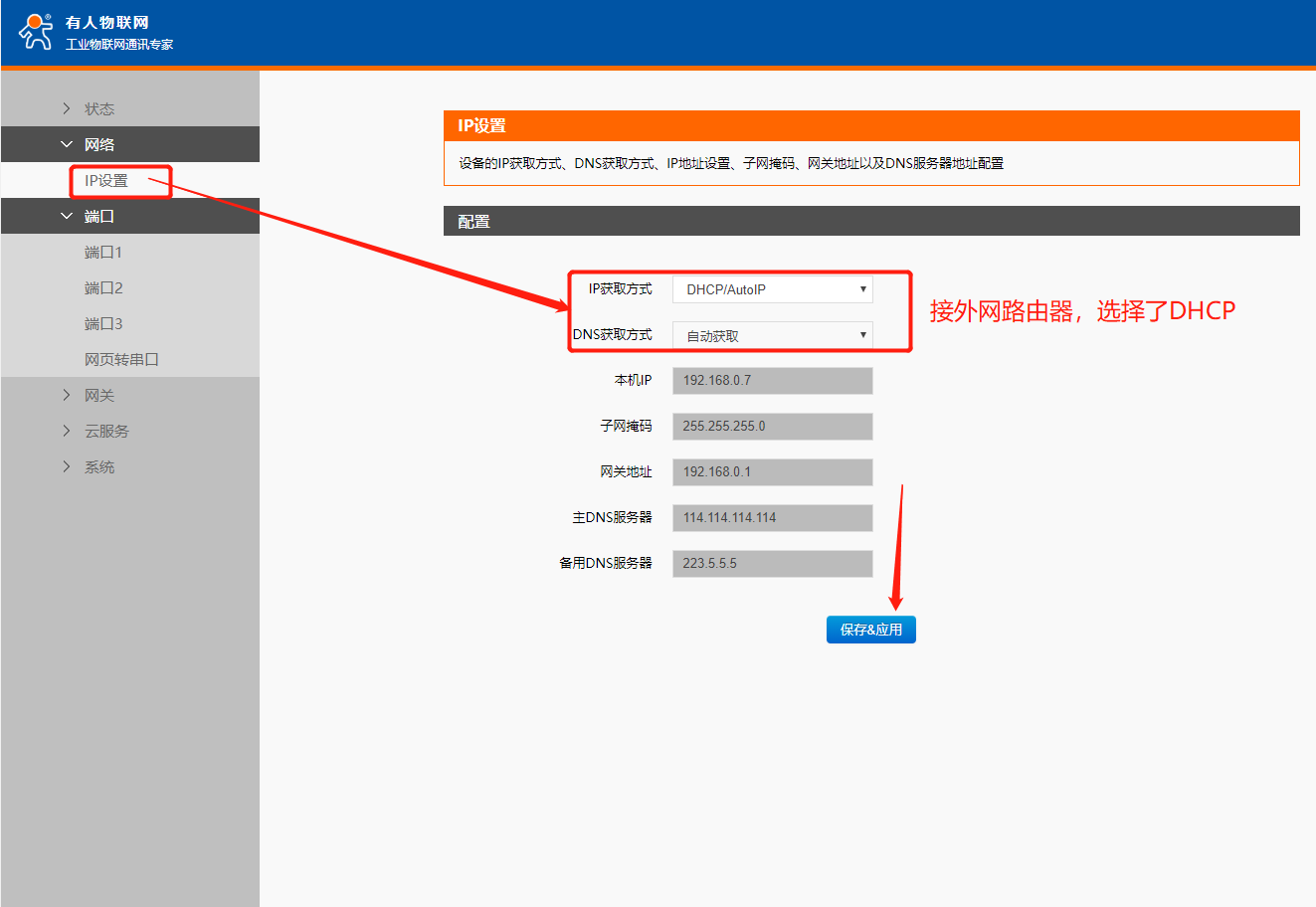

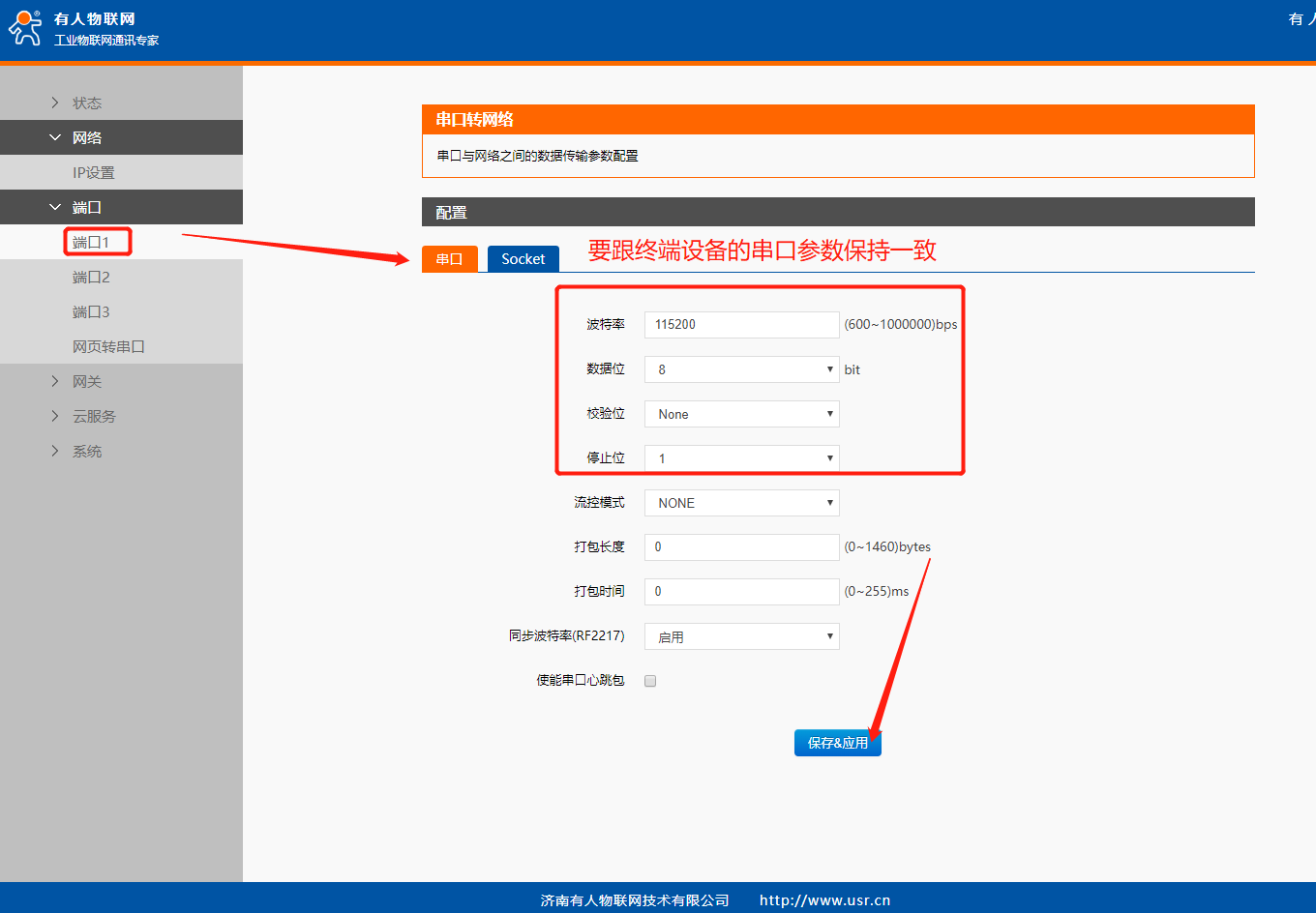

配置ED2模块为DHCP，串口参数要跟终端设备保持一致

2、阿里云参数配置

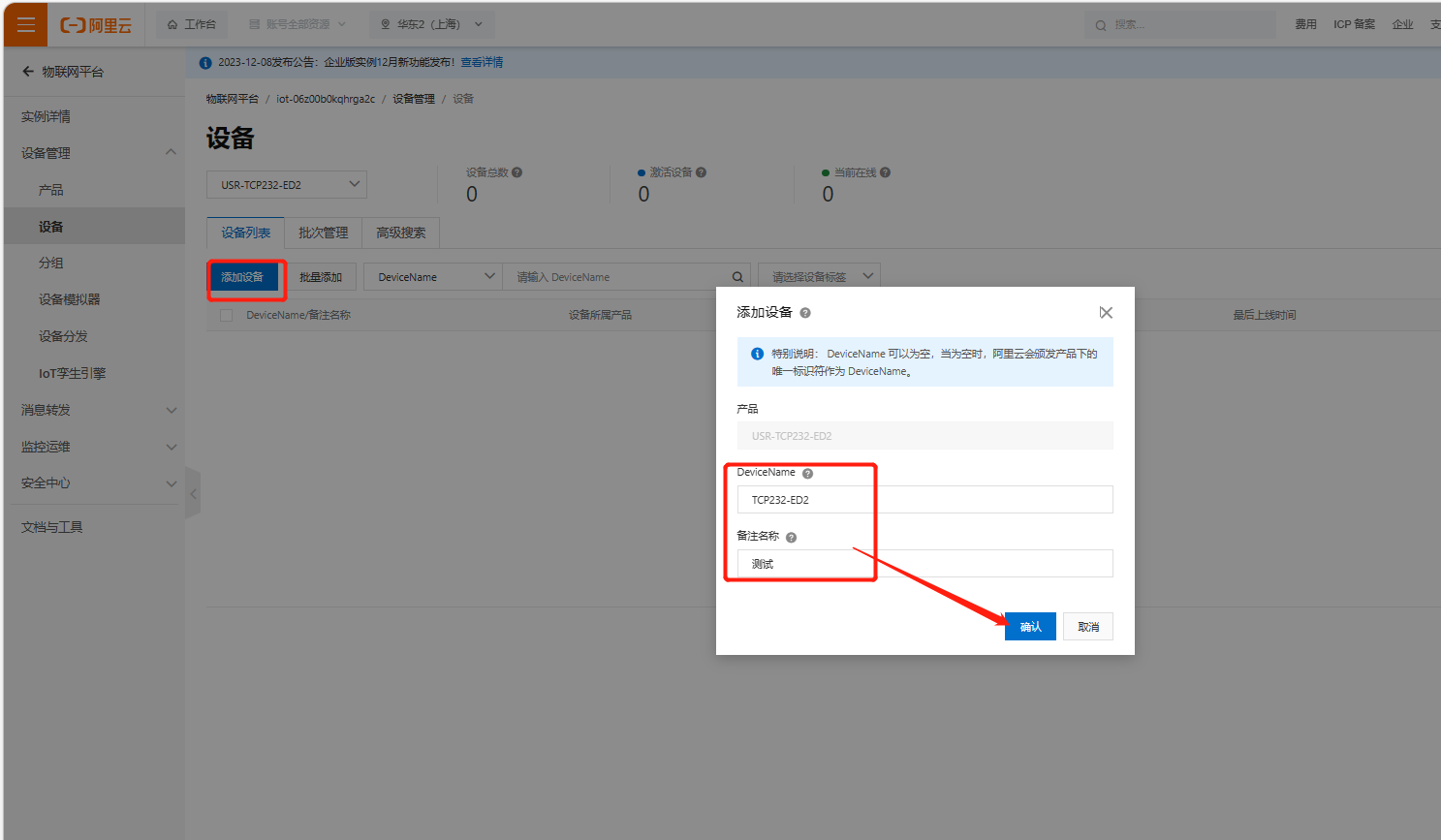

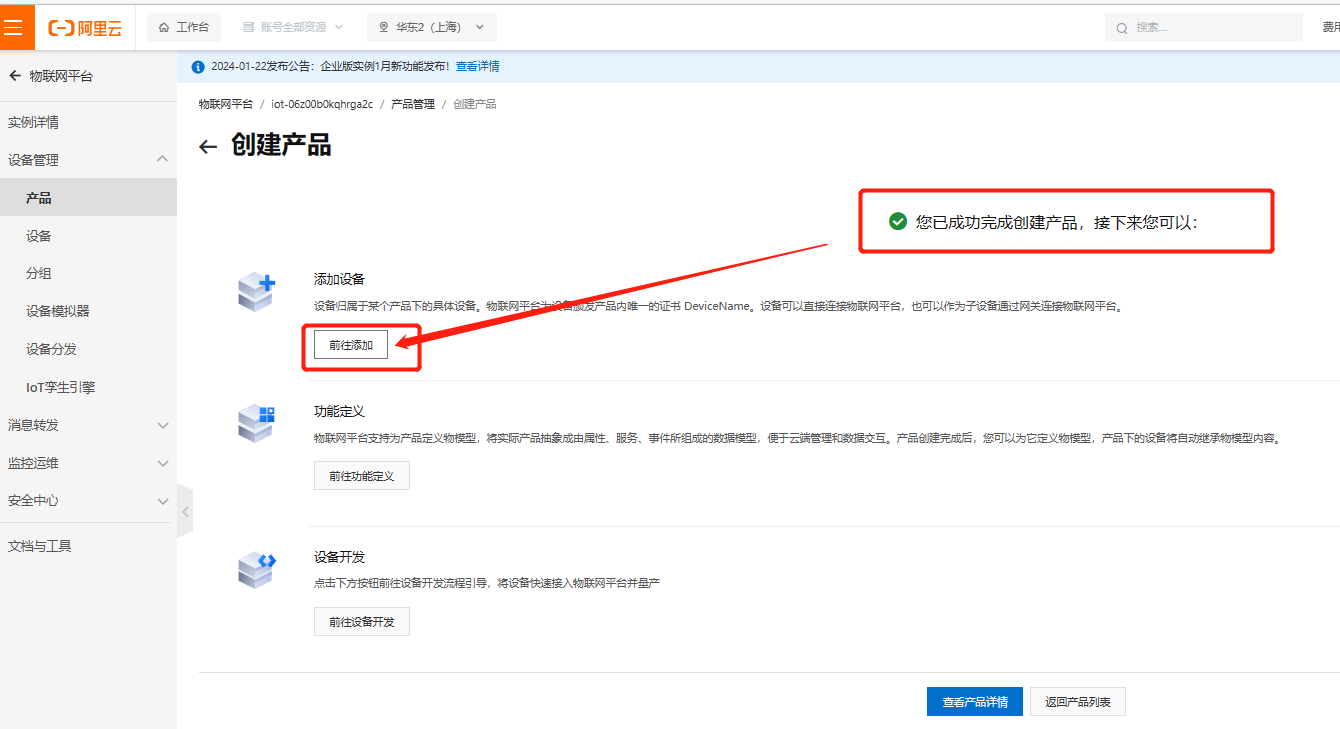

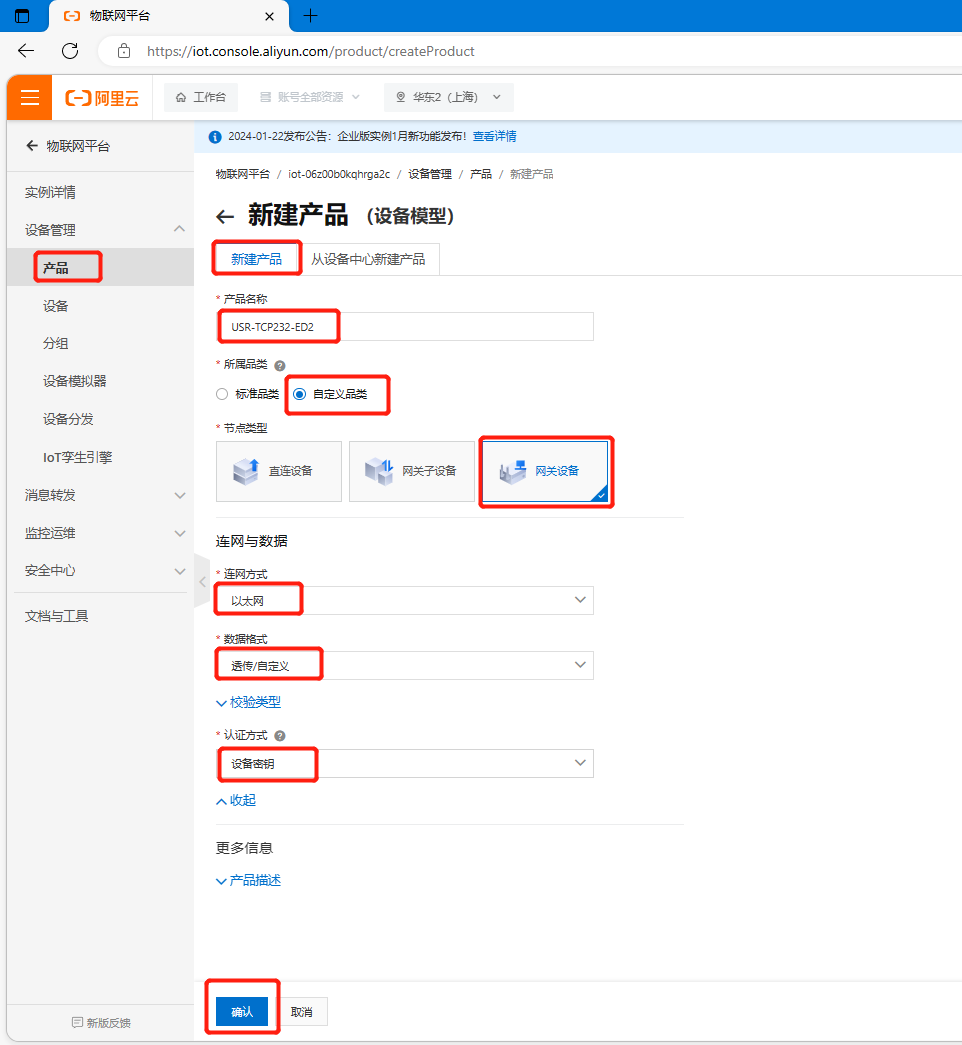

（1）登陆阿里云平台，首先创建一个产品，产品创建成功后进行下一步：创建设备

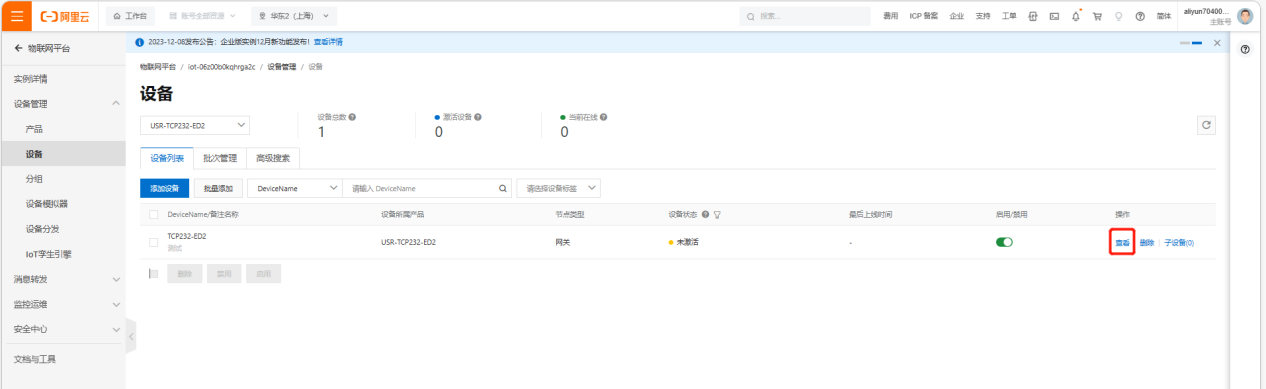

（2）此时设备创建成功，点击查看

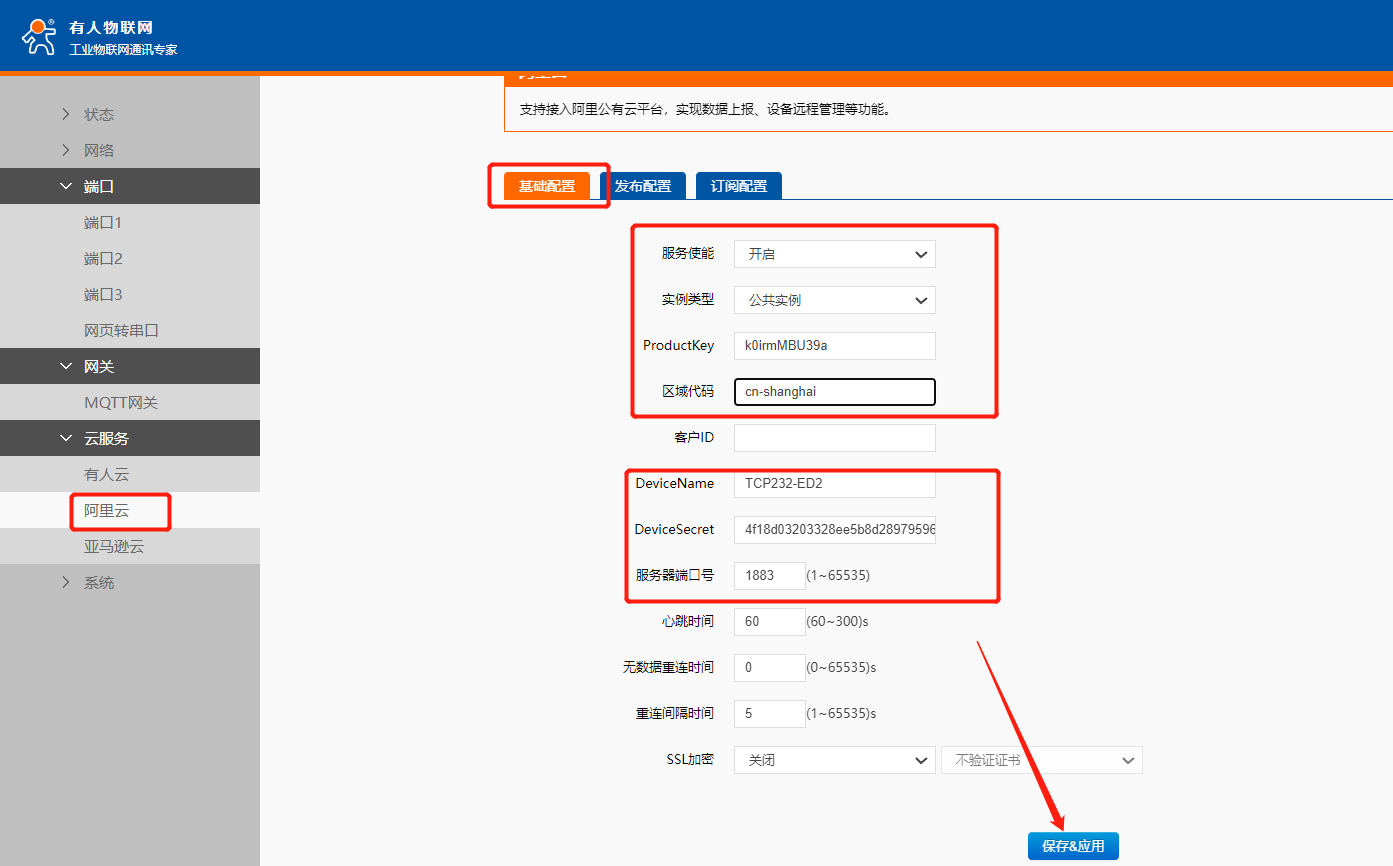

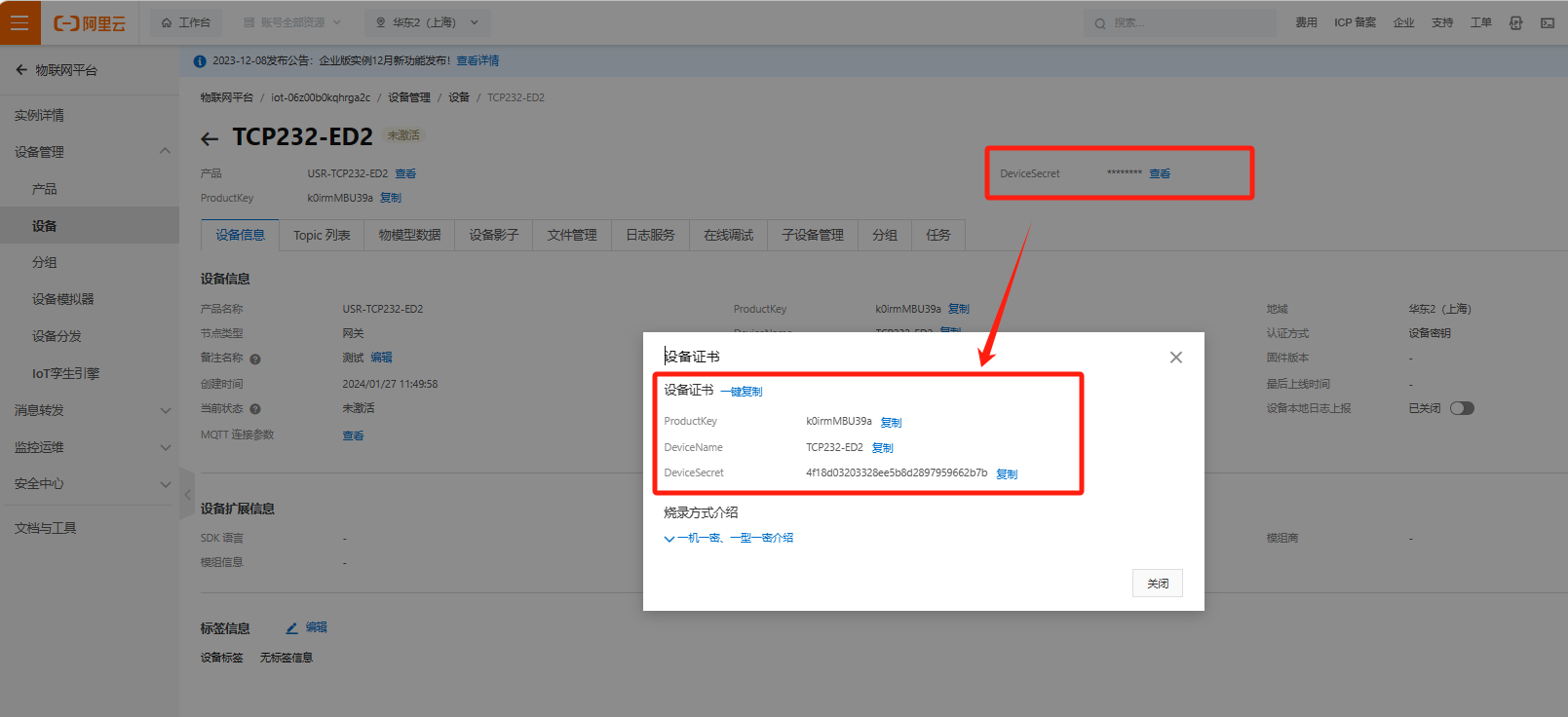

（3）USR-TCP232-ED2 系列的设备属性框内填写阿里云平台的 ProductKey；区域代码填写为 cn-shanghai；将USR-TCP232-E系列设备名称选项框里的内容与阿里云平台对应为 TCP232-ED2，设备密钥从阿里云平台 DeviceSecret 复制过来。点击保存重启设备。

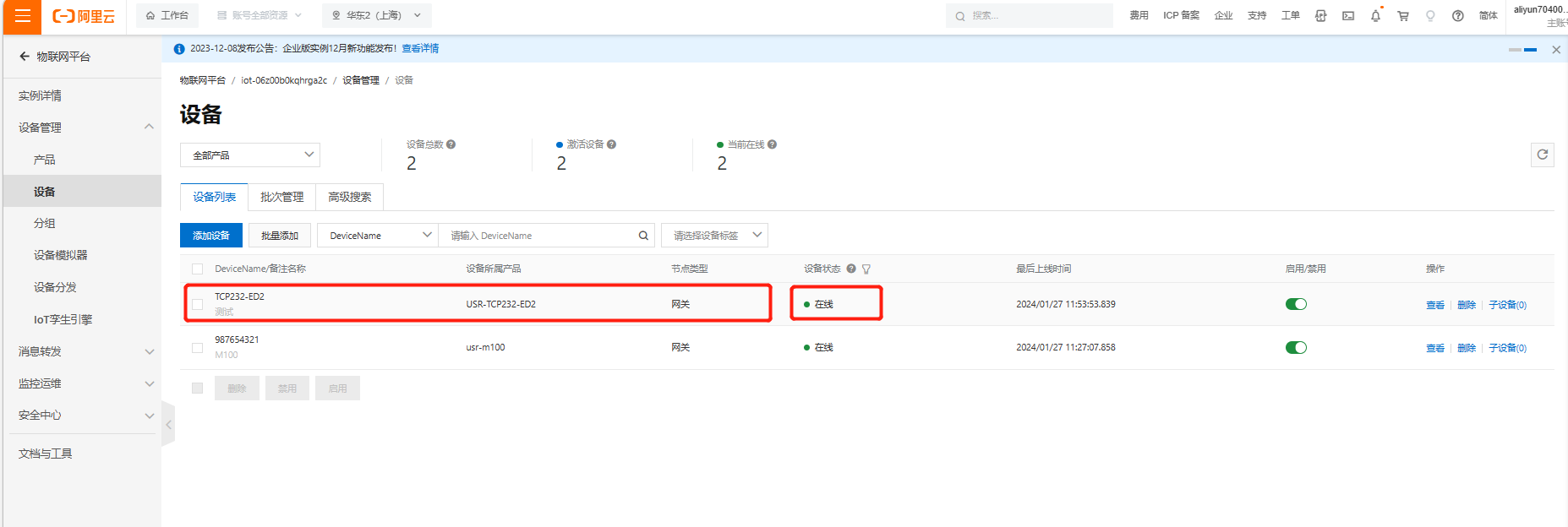

（4）设备在阿里云平台已上线，选择产品选项→Topic 类列表→自定义 Topic；

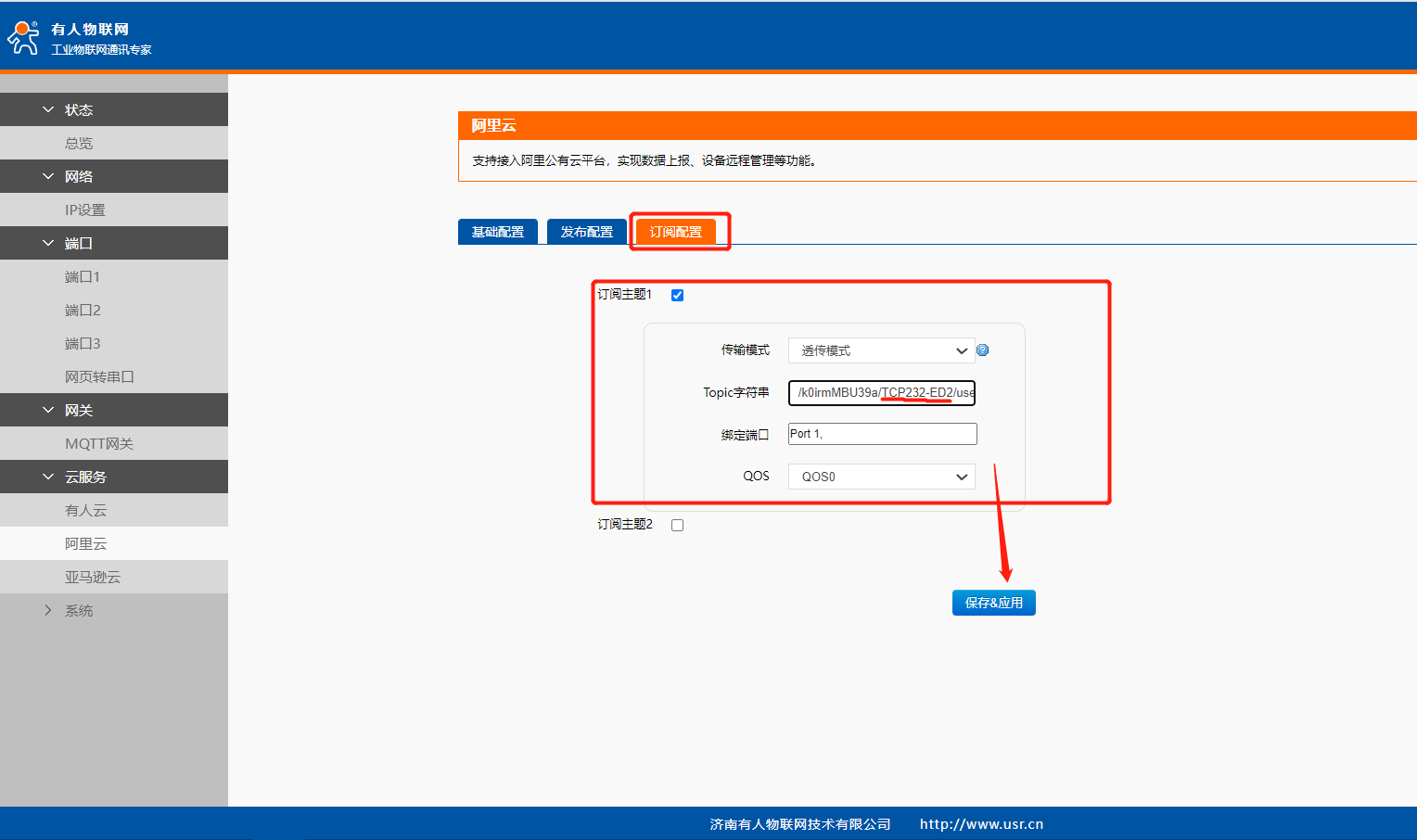

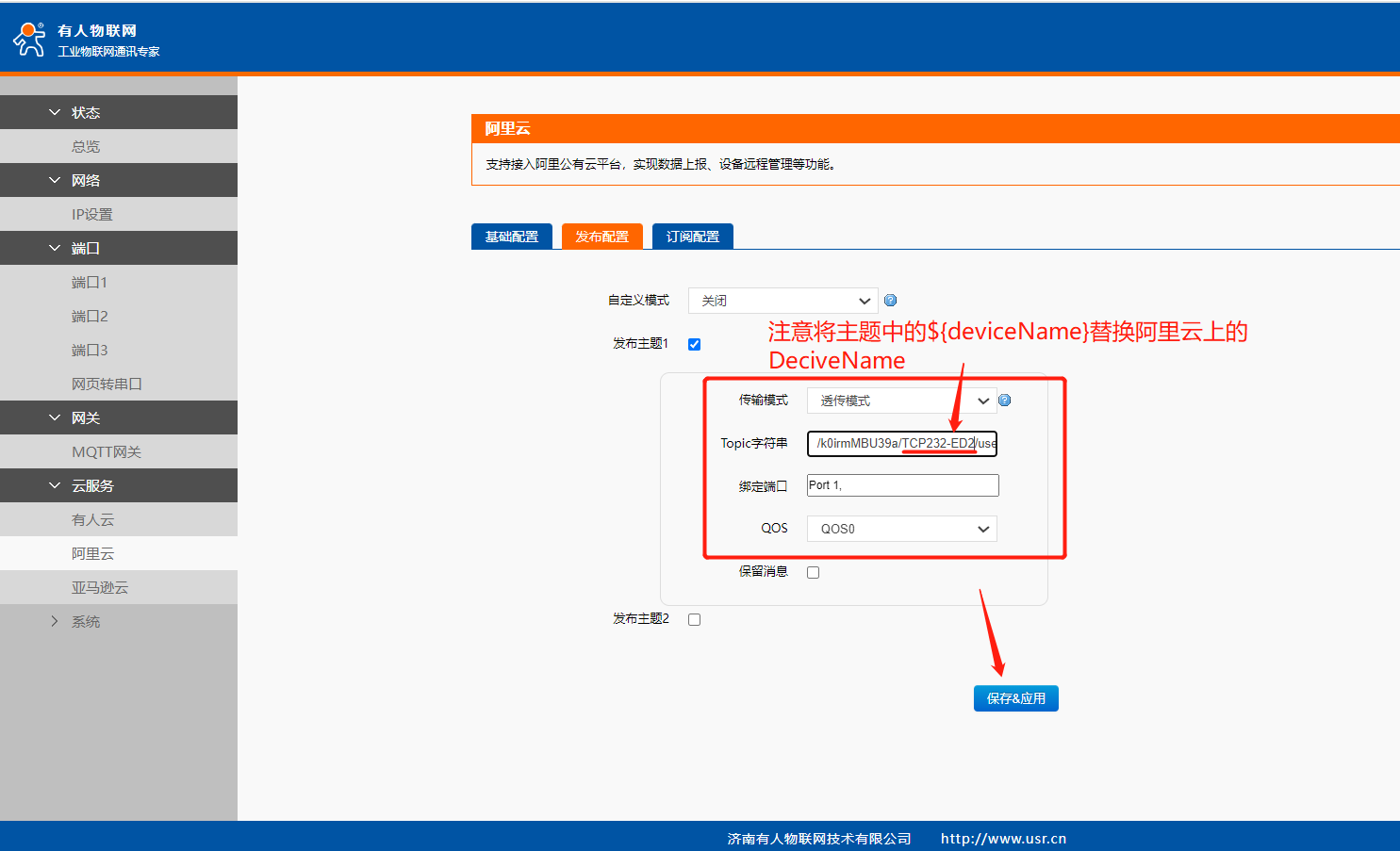

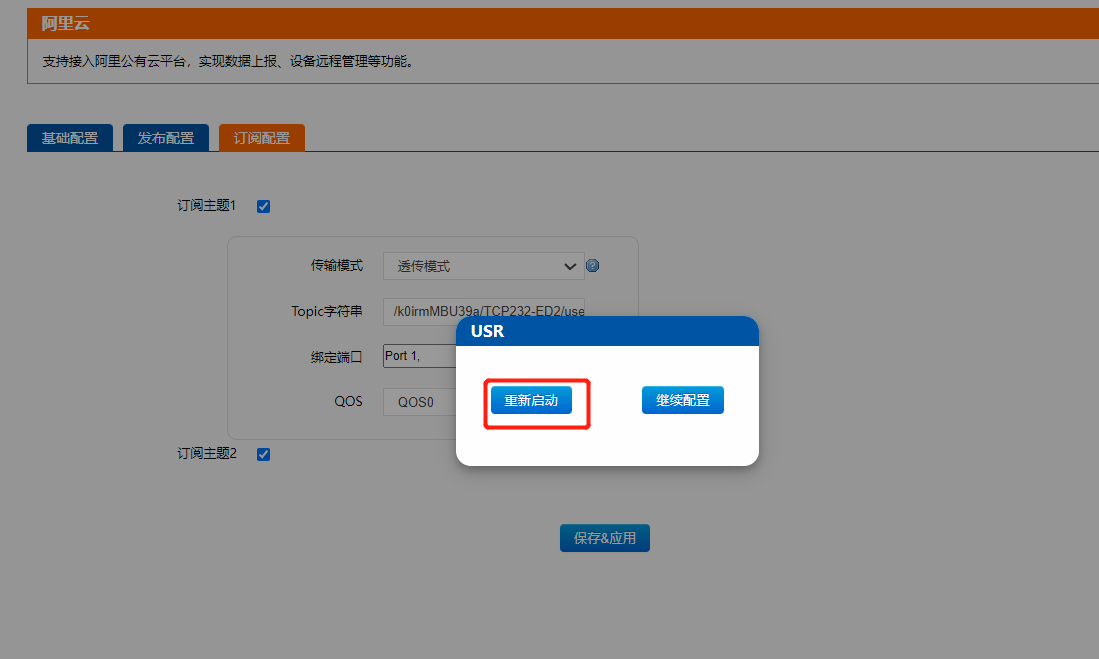

（5）将阿里云上的发布主题填入到ED2里的发布配置中去，将阿里云上的订阅主题填入到ED2的订阅配置里（注意将主题中的${deviceName}替换为真实devicename）

四、数据测试

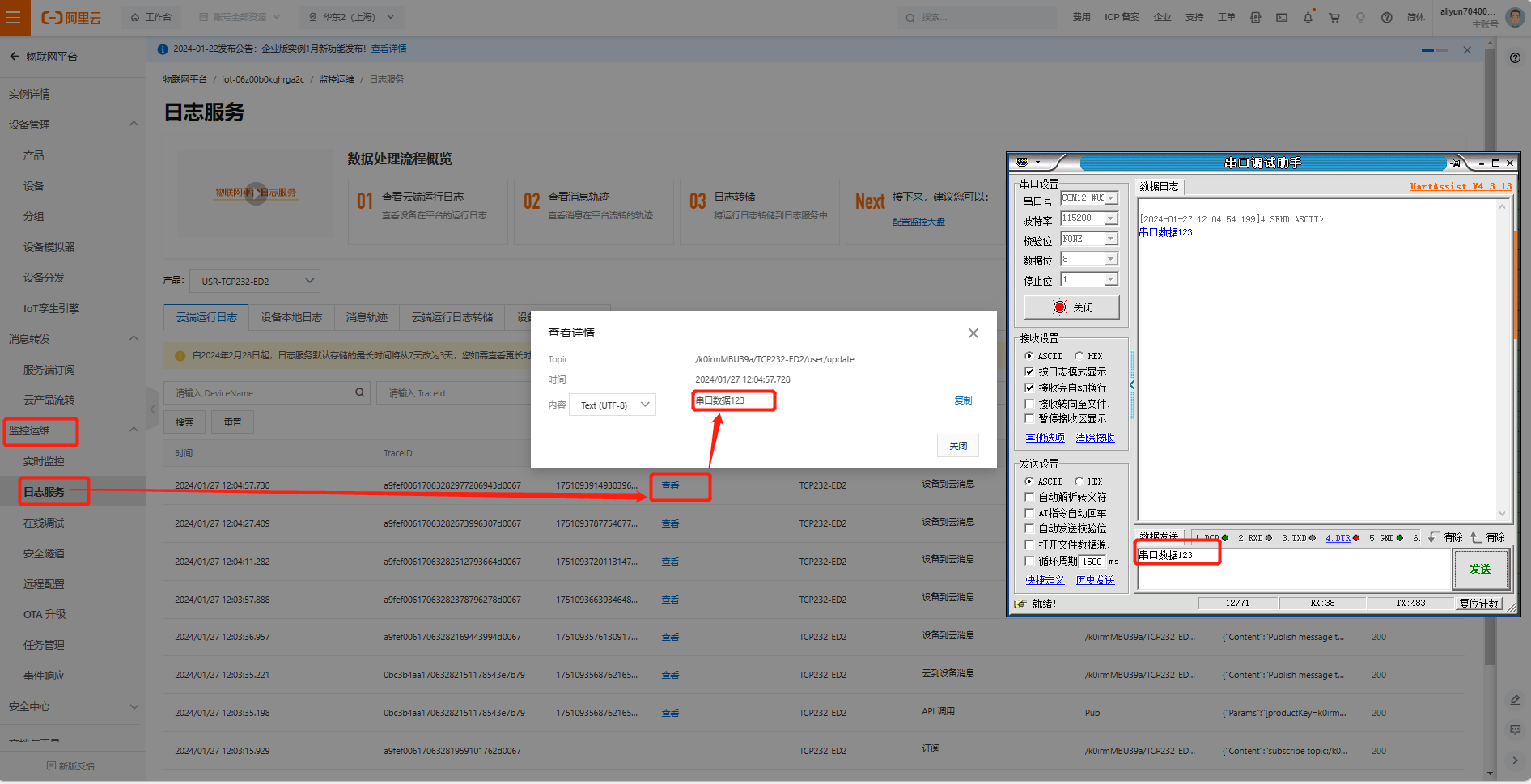

使用串口助手，串口端发送串口数据123，在阿里云平台显示已经订阅到该主题发布的消息

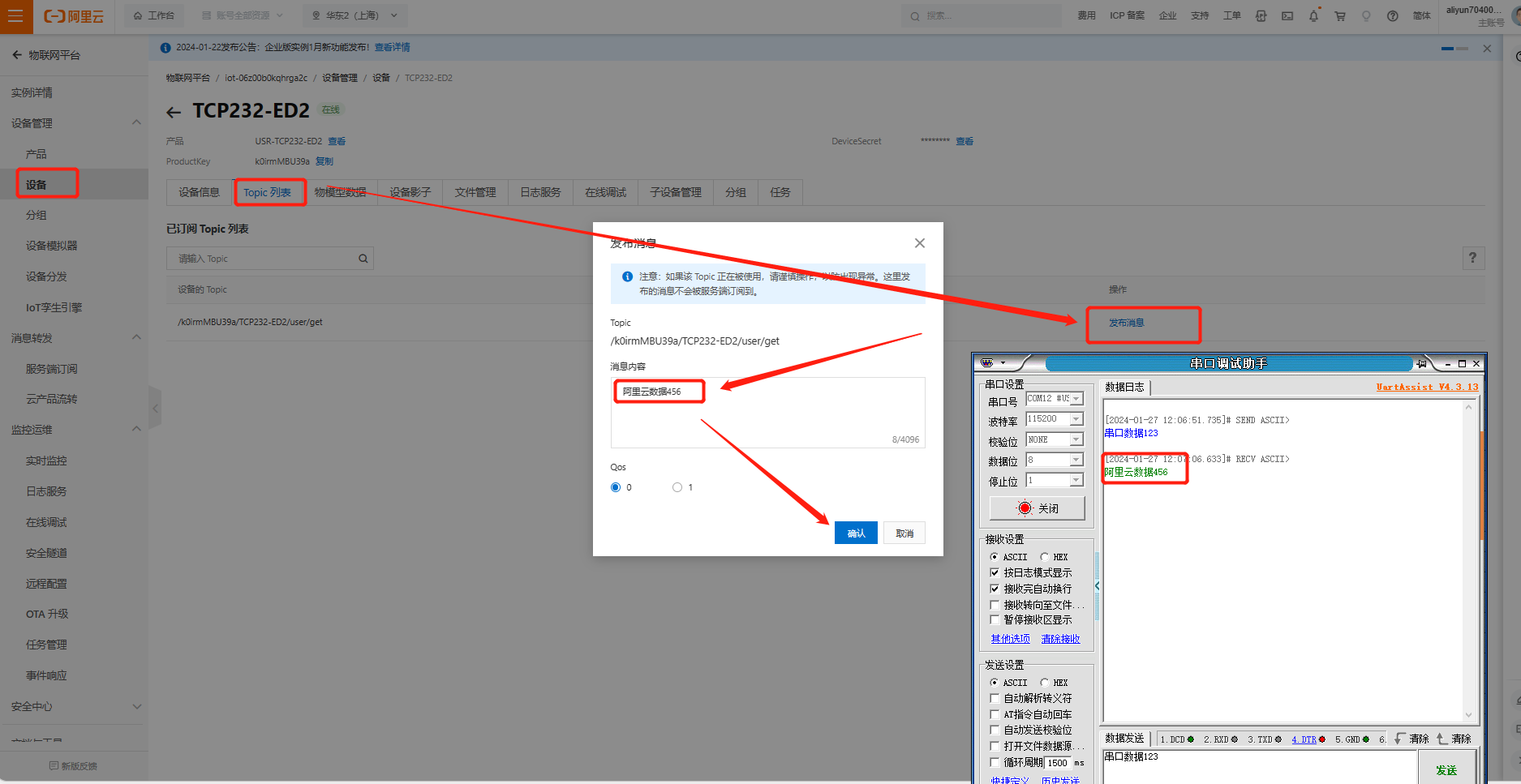

此时阿里云平台发布的消息，已被 ED2订阅到，并正确传输到串口端

编写人：史玮 编写日期：2024-01-27

审核人：金志方 审核日期：2024-01-30

订正版本：V1.0 订正内容：初稿
