一、资料下载
USR-DR404 说明书官网下载链接：https://www.usr.cn/Download/895.html
USR-DR404 规格书官网下载链接：https://www.usr.cn/Download/829.html
USR-DR404 AT指令集官网下载链接：https://www.usr.cn/Download/1056.html
USR-DR404 设置软件官网下载链接：https://www.usr.cn/Download/707.html
USR-DR404 调试助手软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR404 产品 1台
5V或12V电源适配器 1个
USB-RS485串口线 1条
外网路由器 1个
超五类网线 1根
笔记本电脑 1台
2、硬件连接
USR-DR404 的485串口接USB-RS485串口线到电脑USB口，接上wifi天线，然后产品接12V电源适配器上线。

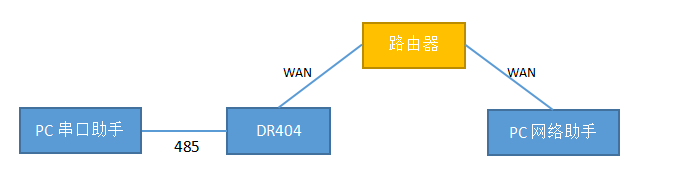

拓扑图
三、产品参数设置
1、USR-DR404参数设置

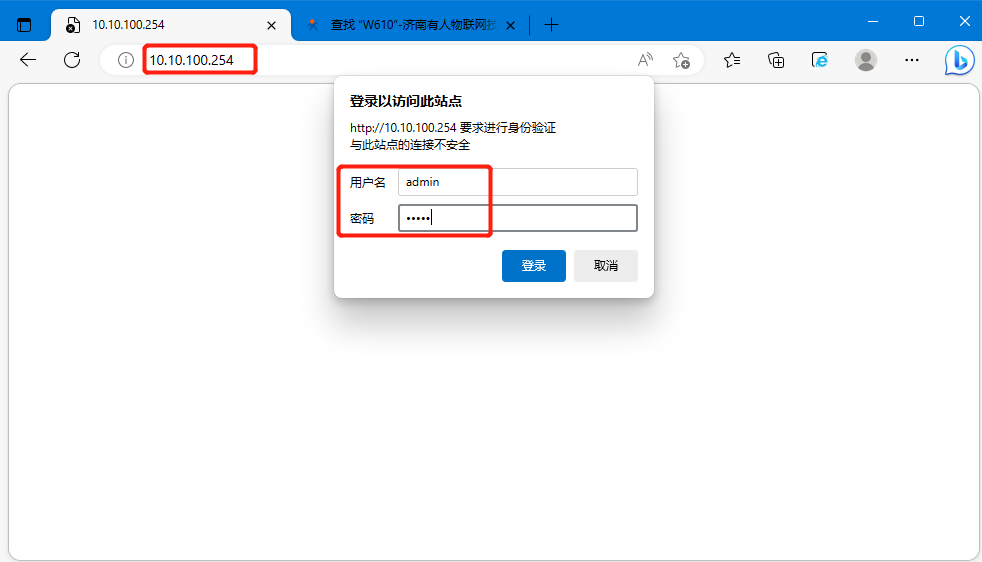

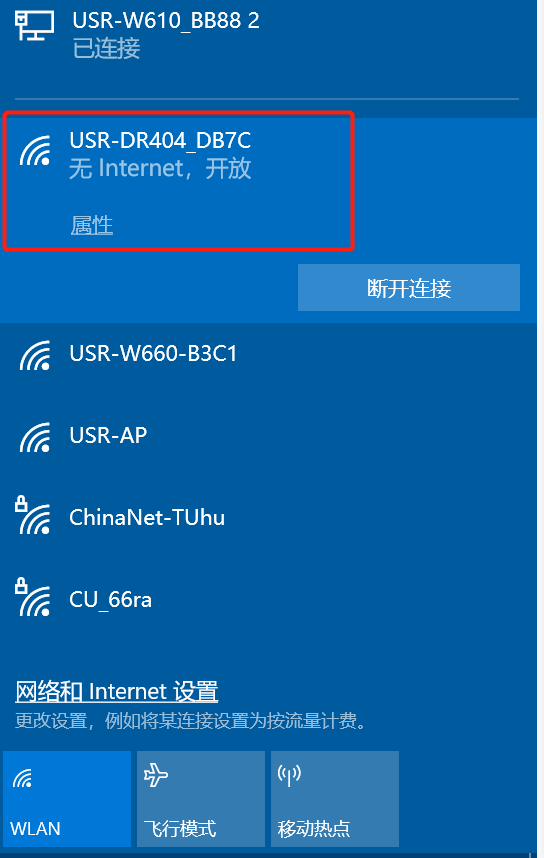

（1）电脑连接DR404的wifi，浏览器输入DR404默认ip：10.10.100.254，并输入用户名和密码都是admin

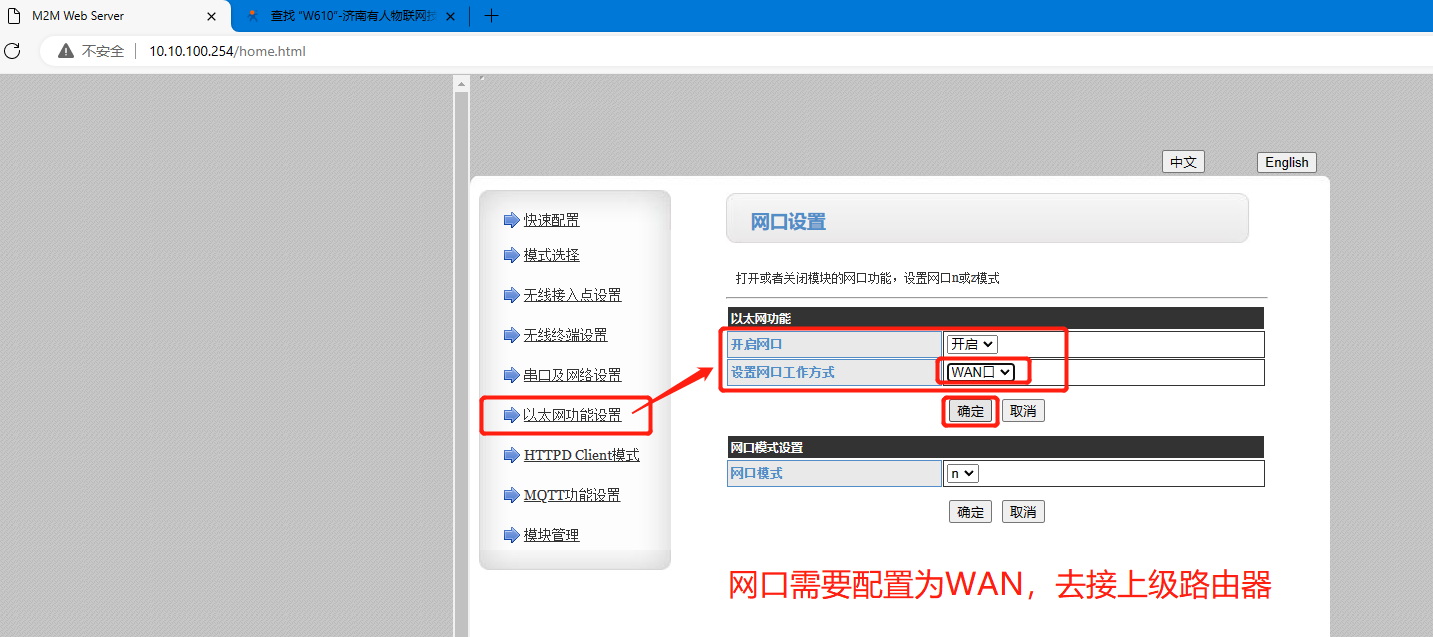

（2）点击“以太网功能配置”--配置为“WAN”

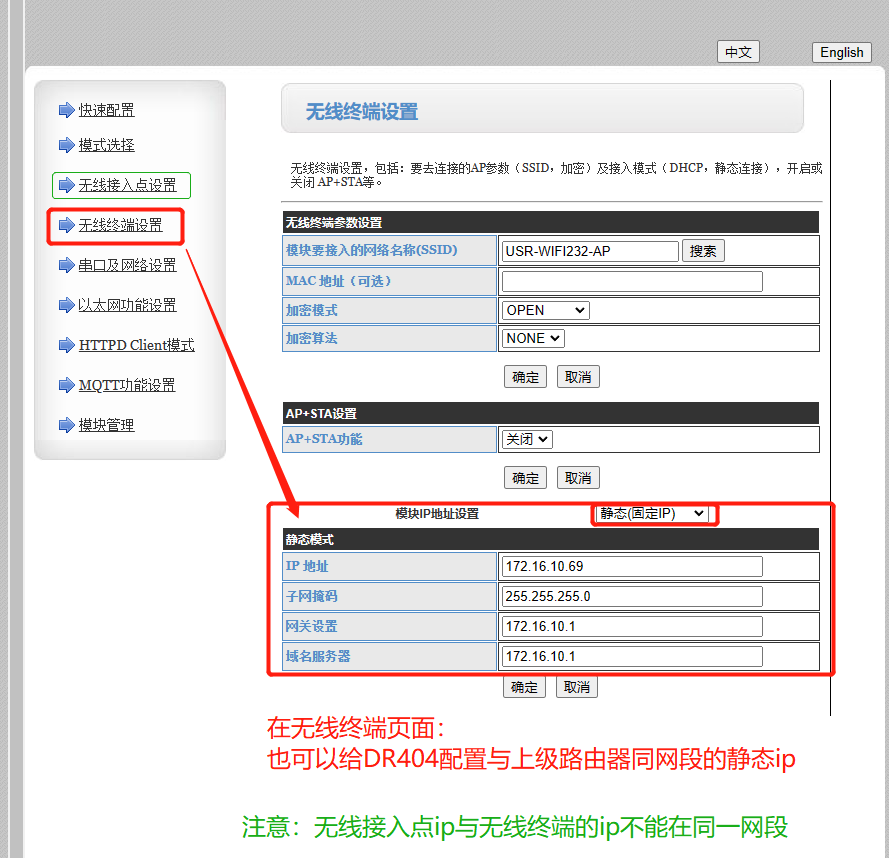

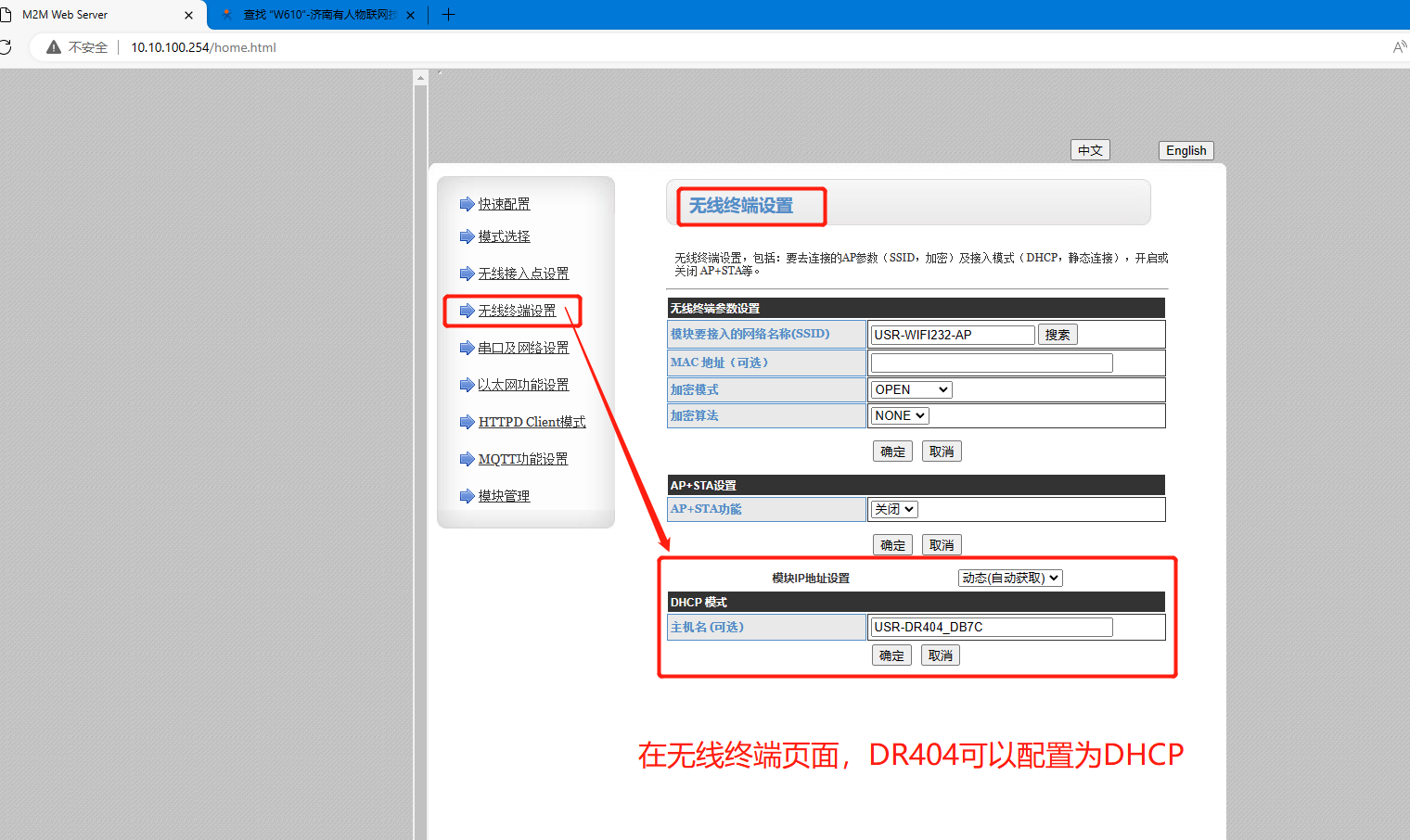

（3）在无线终端界面，配置DHCP或者静态ip（需要与上级路由同网段）
（4）注意：无线接入点ip和无线终端ip不能在同网段

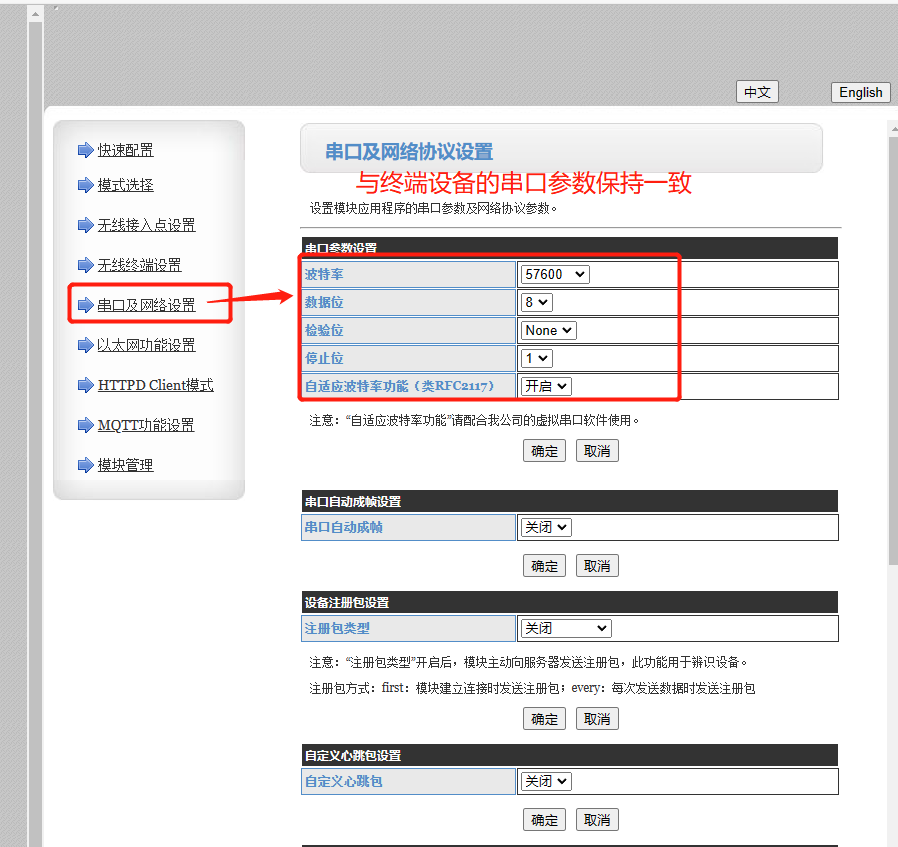

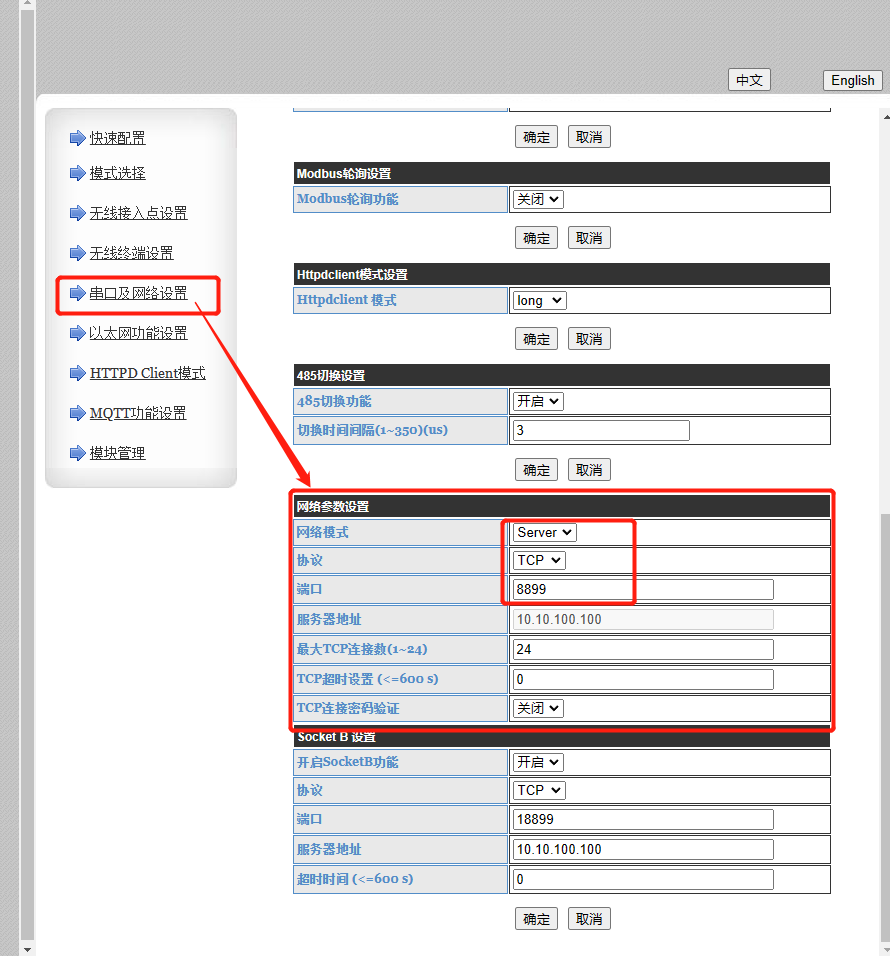

（5）配置相应的串口参数和Socket参数，参数配置完成后，需要点击确定。所有参数确定完，最后再重启。
四、功能调试
1、功能调试
打开串口助手（选择正确的串口参数）和网络助手（Client ，填要连接的server的ip和端口），从DR404的串口发数据123，网络助手上可以收到。从网络助手上发数据456，串口助手上也可以收到。

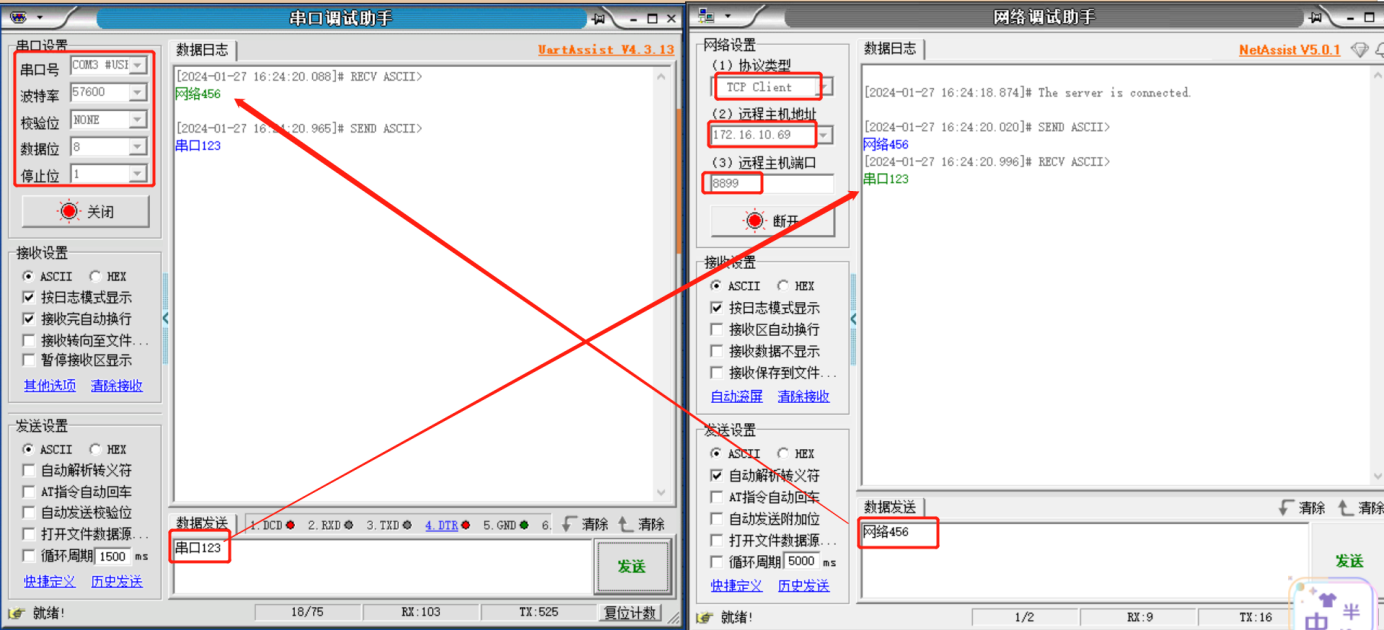

2、数据截图
3、结论
DR404 有线WAN口接入路由器网络，实现串口和网络端的数据双向传输。
编写人：史玮 编写日期：2024-01-31
审核人：金志方 审核日期：2024-01-30
订正版本：V1.0 订正内容：初稿
