USR-TCP232-T1固件升级示例

注：最新固件需和在线技术支持索取。

一、资料下载

USR-TCP232-T1说明书官网下载链接：https://www.usr.cn/Download/1256.html

USR-TCP232-T1规格书官网下载链接：https://www.usr.cn/Download/1262.html

USR-TCP232-T1硬件设计手册官网下载链接：https://www.usr.cn/Download/1263.html

USR-TCP232-T1 AT指令集官网下载链接：https://www.usr.cn/Download/1257.html

USR-TCP232-T1设置软件官网下载链接：https://www.usr.cn/Product/381.html

USR-TCP232-T1调试助手官网下载链接：https://www.usr.cn/Download/27.html

USR-TCP232-T1其他资料官网下载链接：https://www.usr.cn/Product/381.html

二、硬件连接

1、所需物品

USR-TCP232-T1产品1台

5V电源适配器1个

USR-RS232串口线1条

超五类网线1根

笔记本电脑1台

2、硬件连接

USR-TCP232-T1的232串口接USB-RS232串口线到电脑USB口，然后产品接5V电源适配器上电。电脑打开设置软件。

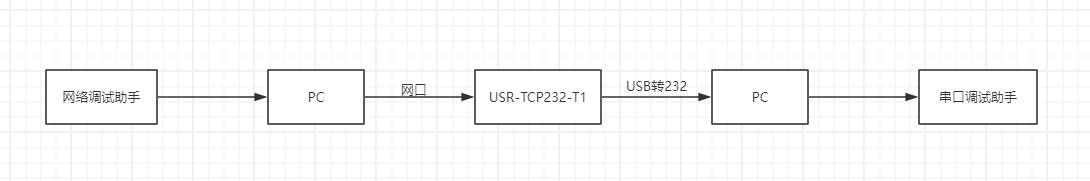

硬件连接框图：

三、产品参数设置

1、USR-TCP232-T1参数设置

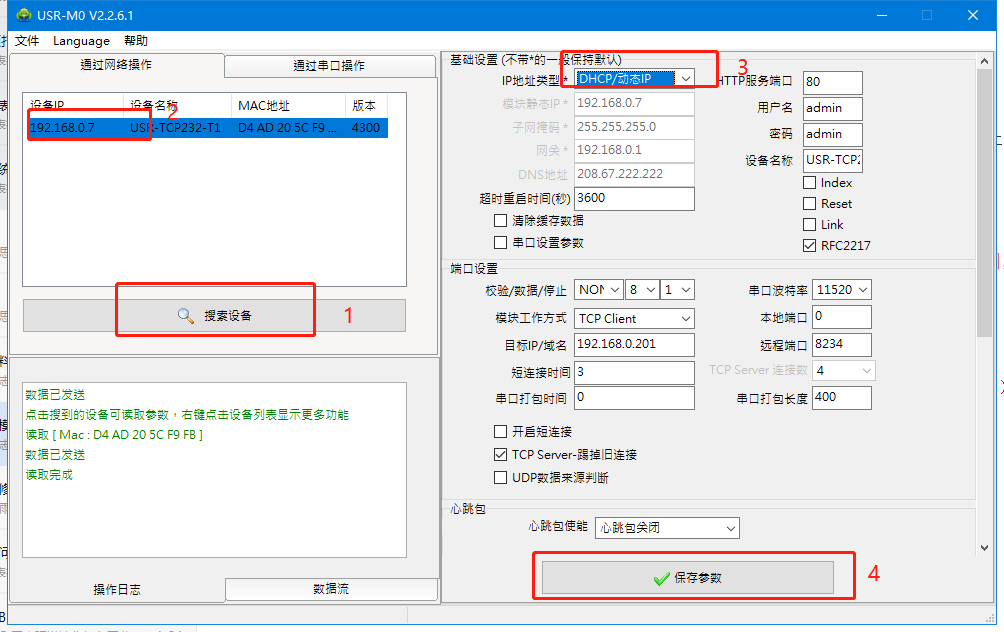

电脑打开USR-TCP232-T1的设置软件，点击搜索，选中已搜索出来的设备，把模块ip改为动态获取，或者改为和电脑同一网段，点击保存参数。

四、功能调试

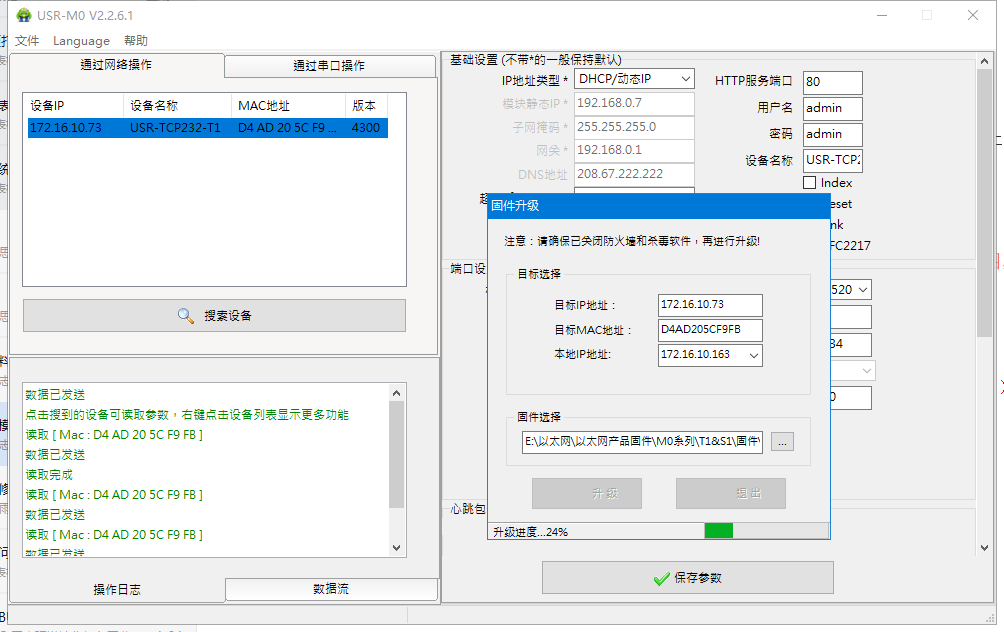

等模块重启后，再次点击搜索，右击选中设备，点击固件升级，目标ip为模块ip，目标MAC地址为模块的MAC地址，本地ip选择电脑本地ip。

选择固件，点击固件升级。

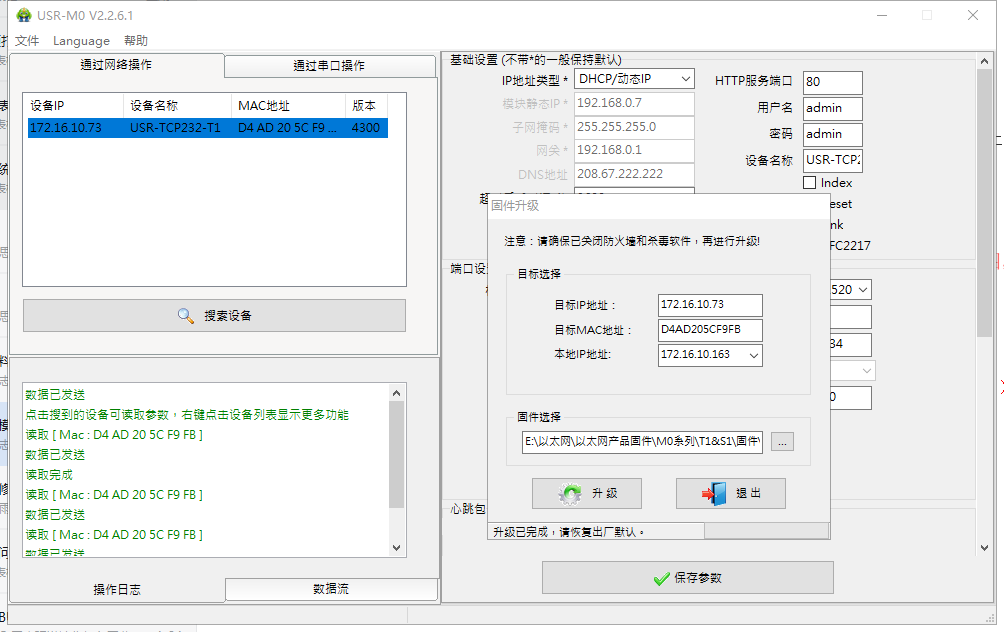

注：升级成功后，重新点击搜索，上位机软件右击点击恢复出厂设置之后再配置参数。

编写人：王玉雪 编写日期：2024-02-04

审核人：金志方 审核日期：2024-03-05

订正版本：V1.0 订正内容：初稿
