WH-LTE-7S1-CT-N30本地升级固件示例
2024-05-14
WH-LTE-7S1-CT-N30本地升级固件示例
注1：驱动程序和升级软件工具找在线技术支持索要
一、资料下载
WH-LTE-7S1-CT-N30资料包官网已被WH-LTE-7S1-CT-N40替代，有需要单独与在线技术支持索要。
二、硬件连接
1、所需物品
WH-LTE-7S1-CT-N30产品1台
5V/12V电源适配器1个
USB线1条
笔记本电脑1台
2、硬件连接
WH-LTE-7S1-CT-N30底板上的USB串口接USB串口线到电脑USB口，然后产品接5V/12V电源适配器上电。

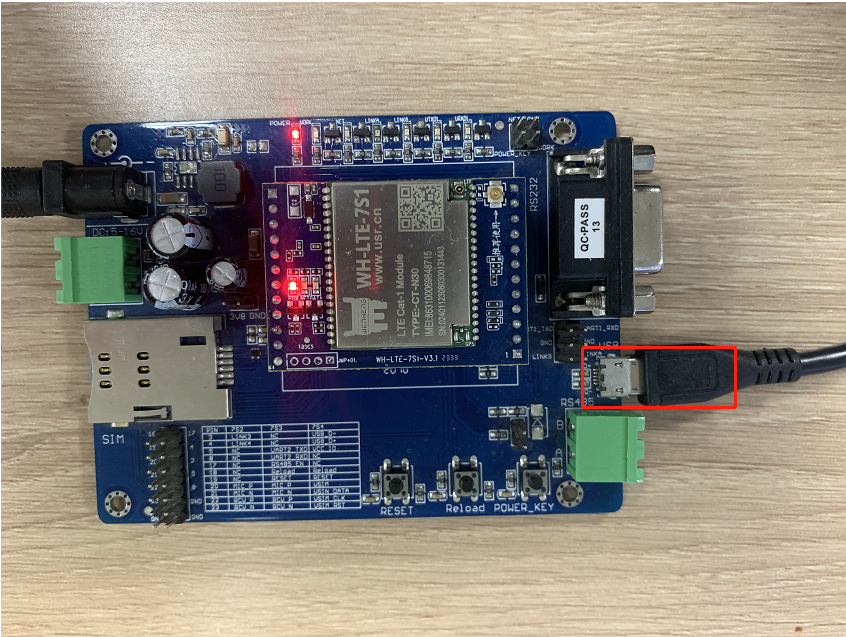

EVK硬件连接框图：

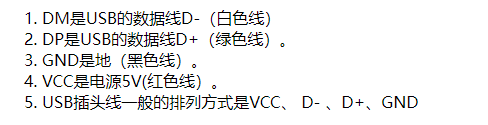

若自己设计底板未引出USB口，则需要把USB线（只能传输数据的USB线）剪开，进行飞线。

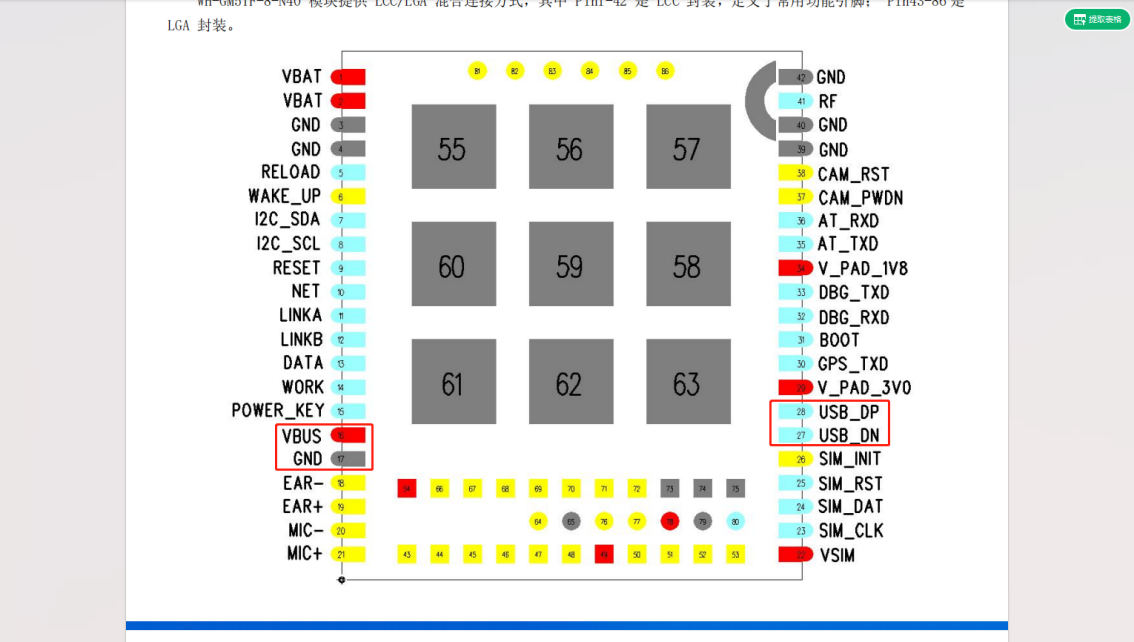

飞线硬件连接框图：
三、产品参数设置
1、模块设置查询

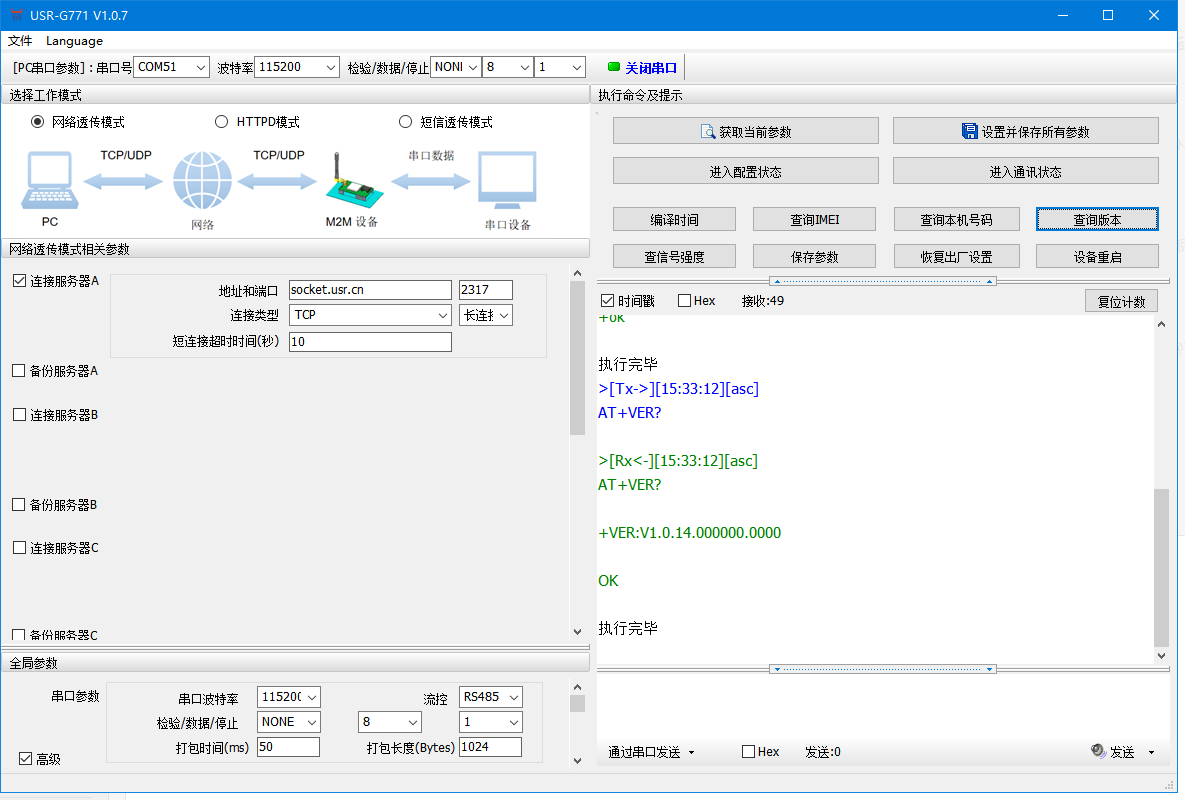

在此之前需要先查询模块的固件版本（AT+VER）
2、电脑设置

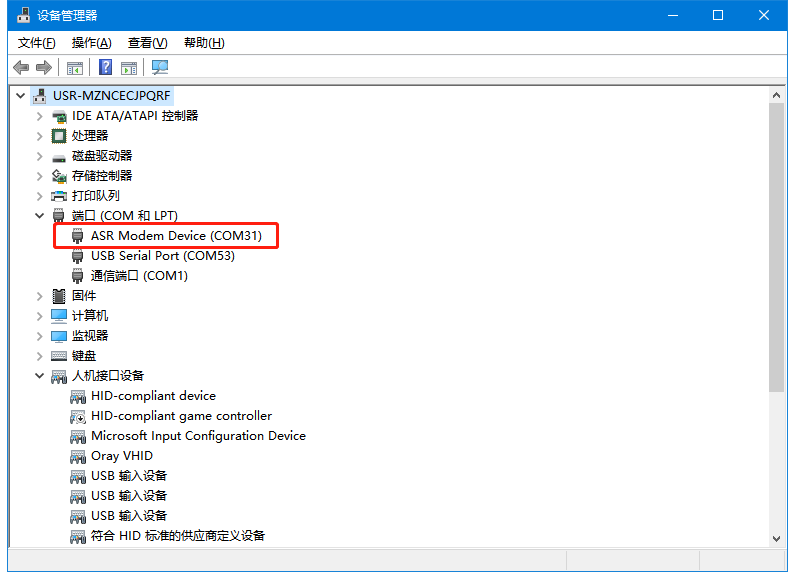

电脑安装USB驱动，安装完成后，会在电脑-设备管理器里查看端口。正常识别端口会显示ASR Modem Device。

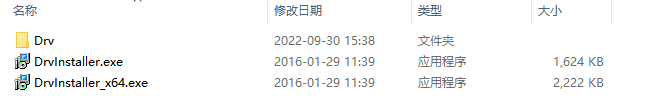

安装驱动程序
注：WH-LTE-7S1-N30 支持通过 USB 口进行升级，USB口是专门用于升级使用，用户不可用做通讯串口，在硬件设计手册中有相关的引脚说明，请在电路设计的时候做适当的预留。

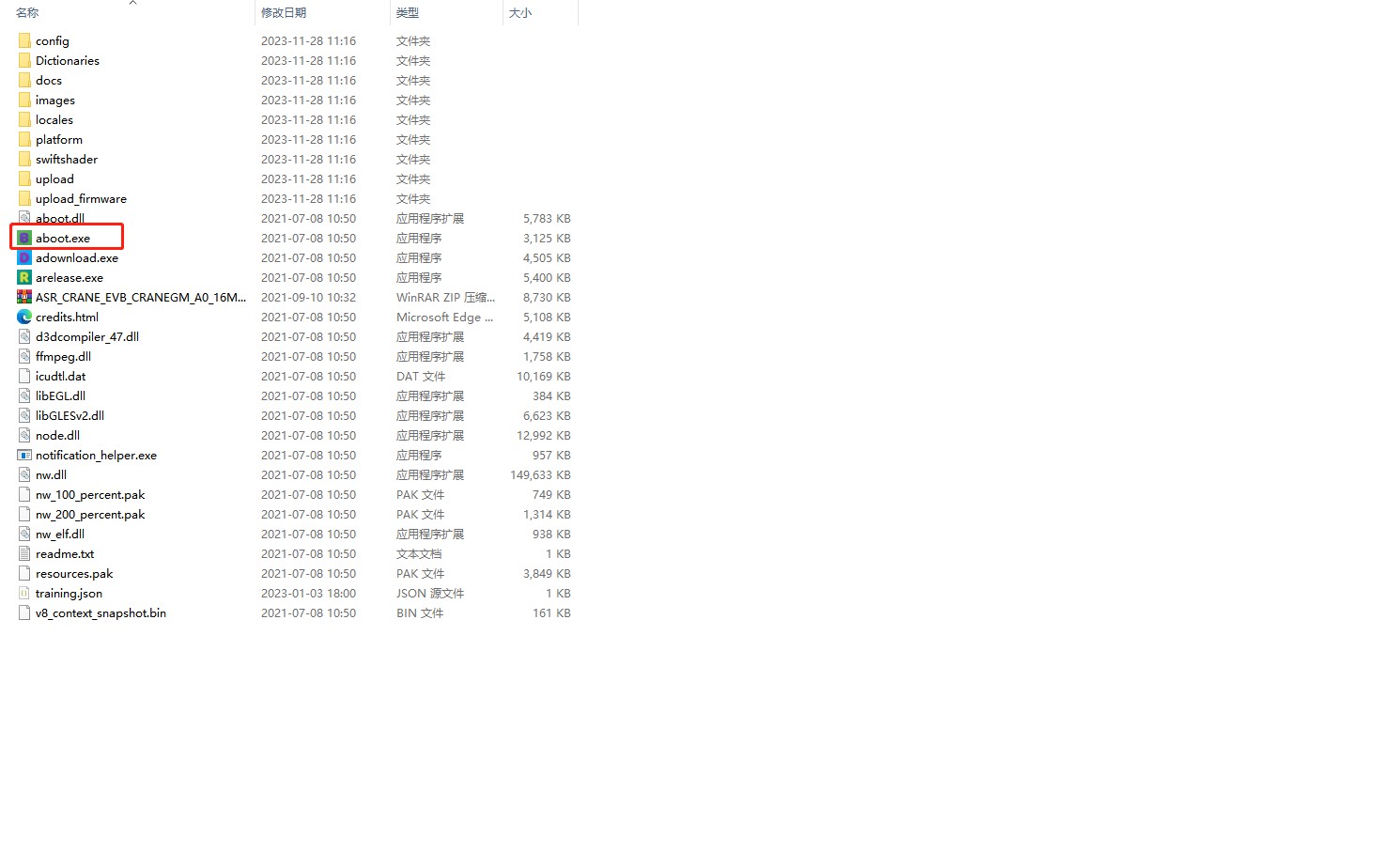

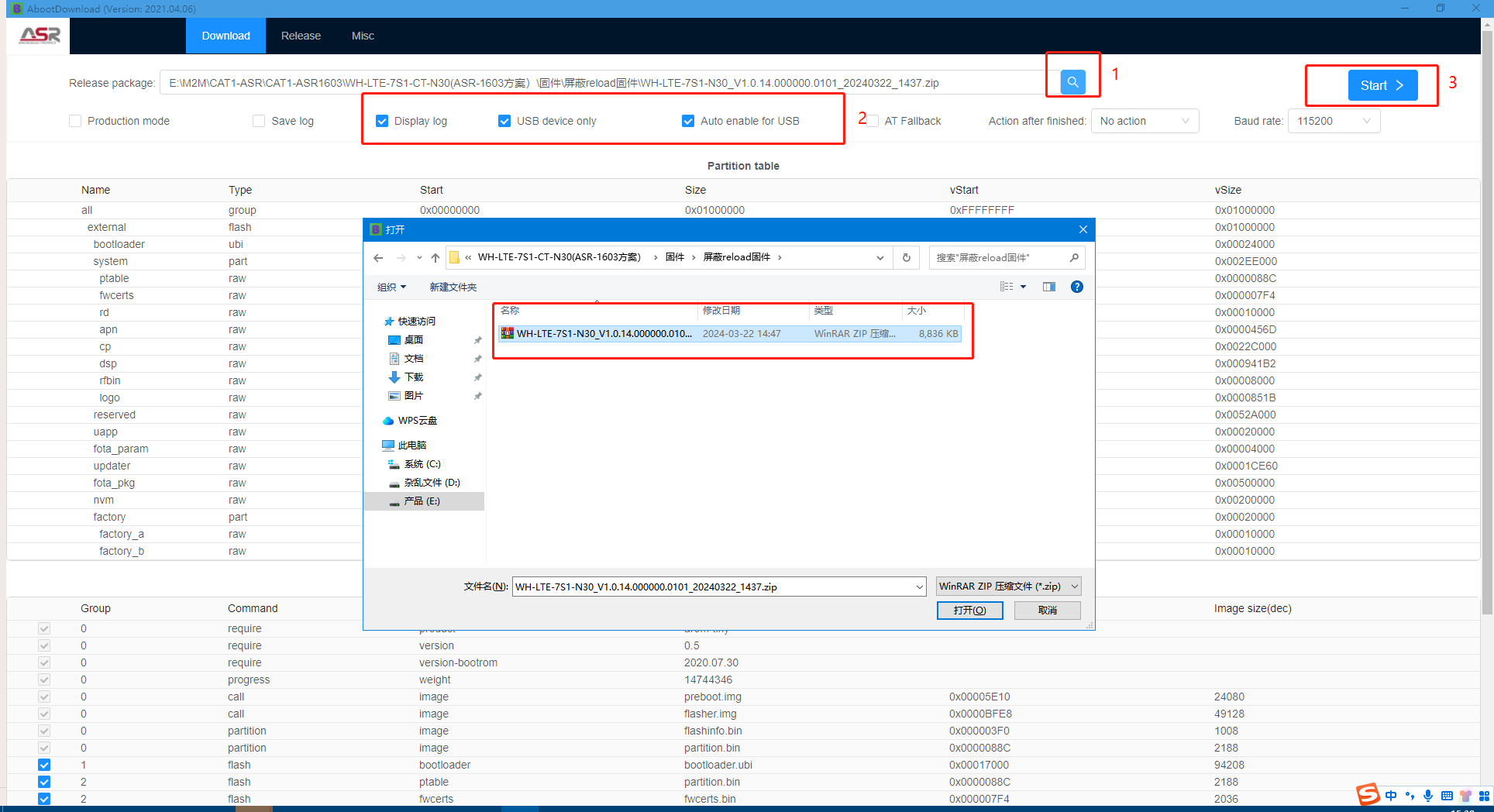

3、打开升级软件

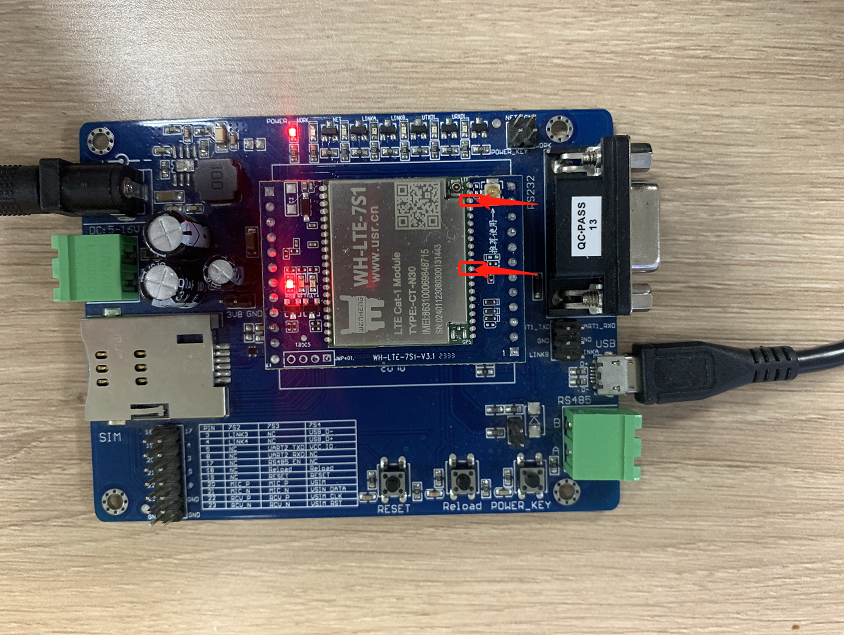

4、操作完成后，进入以下界面，之后用镊子或其他工具短接模块的31引脚和地，重启。

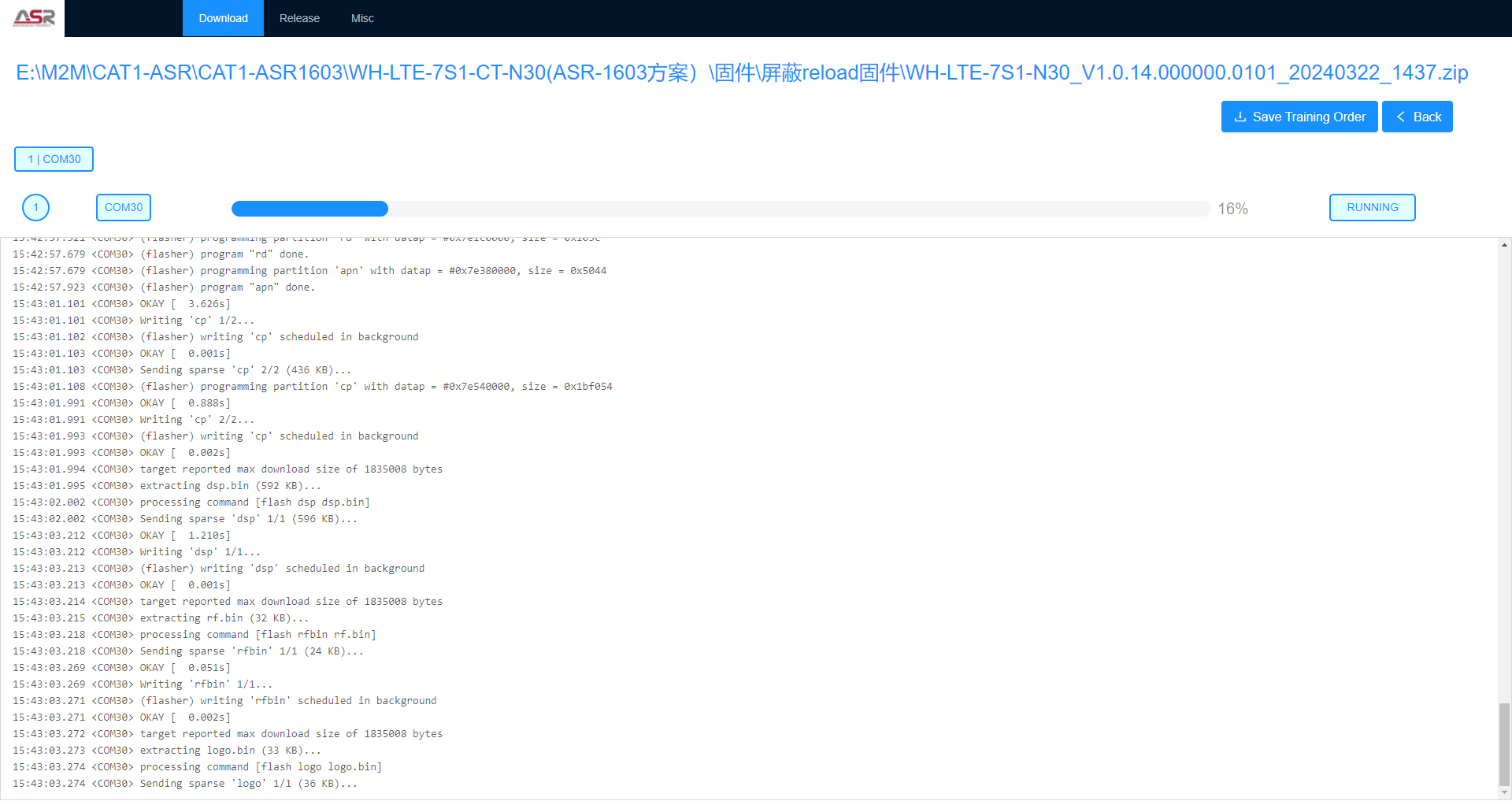

看到进度条走动后，松开短接的引脚即可。

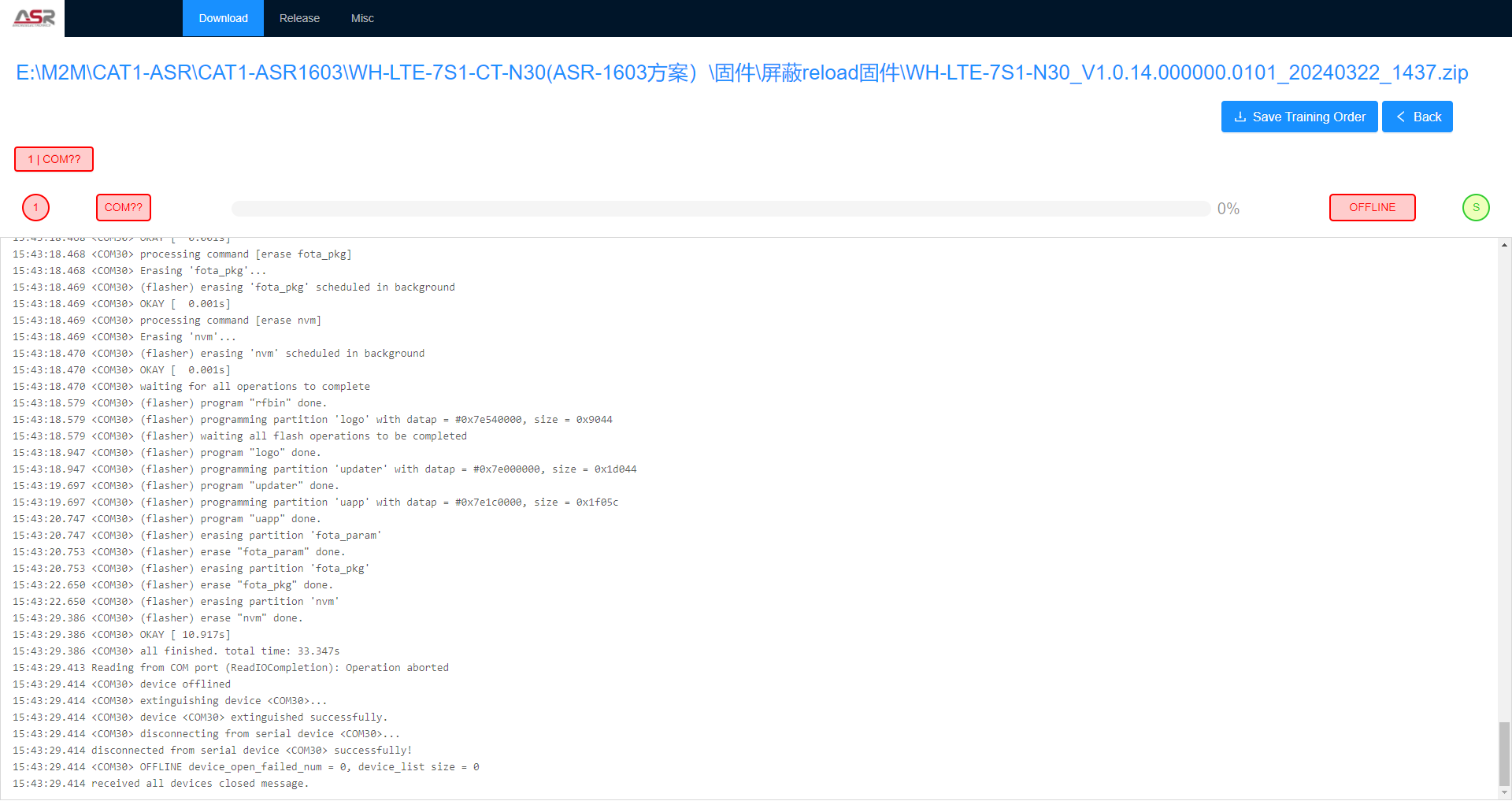

等待升级完成，点击“< Back”,关闭软件。
注：如果最后显示升级失败，是正常现象，软件问题，实际已升级成功。
编写人：王玉雪 编写日期：2024-04-07
审核人：金志方 审核日期：2024-05-14
订正版本：V1.0 订正内容：初稿
